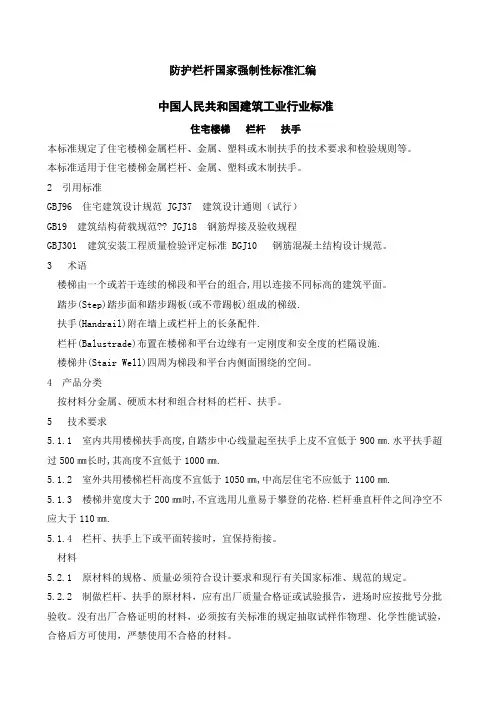

楼梯栏杆强制性标准
防护栏杆国家强制性标准大全
防护栏杆国家强制性标准汇编中国人民共和国建筑工业行业标准住宅楼梯栏杆扶手本标准规定了住宅楼梯金属栏杆、金属、塑料或木制扶手的技术要求和检验规则等。
本标准适用于住宅楼梯金属栏杆、金属、塑料或木制扶手。
2 引用标准GBJ96 住宅建筑设计规范 JGJ37 建筑设计通则(试行)GB19 建筑结构荷载规范?? JGJ18 钢筋焊接及验收规程GBJ301 建筑安装工程质量检验评定标准 BGJ10 钢筋混凝土结构设计规范。
3 术语楼梯由一个或若干连续的梯段和平台的组合,用以连接不同标高的建筑平面。
踏步(Step)踏步面和踏步踢板(或不带踢板)组成的梯级.扶手(Handrail)附在墙上或栏杆上的长条配件.栏杆(Balustrade)布置在楼梯和平台边缘有一定刚度和安全度的栏隔设施.楼梯井(Stair Well)四周为梯段和平台内侧面围绕的空间。
4 产品分类按材料分金属、硬质木材和组合材料的栏杆、扶手。
5 技术要求5.1.1 室内共用楼梯扶手高度,自踏步中心线量起至扶手上皮不宜低于900㎜.水平扶手超过500㎜长时,其高度不宜低于1000㎜.5.1.2 室外共用楼梯栏杆高度不宜低于1050㎜,中高层住宅不应低于1100㎜.5.1.3 楼梯井宽度大于200㎜时,不宜选用儿童易于攀登的花格.栏杆垂直杆件之间净空不应大于110㎜.5.1.4 栏杆、扶手上下或平面转接时,宜保持衔接。
材料5.2.1 原材料的规格、质量必须符合设计要求和现行有关国家标准、规范的规定。
5.2.2 制做栏杆、扶手的原材料,应有出厂质量合格证或试验报告,进场时应按批号分批验收。
没有出厂合格证明的材料,必须按有关标准的规定抽取试样作物理、化学性能试验,合格后方可使用,严禁使用不合格的材料。
6 试验方法栏杆、扶手的结构性能试验方法应按照GBJ10规定的悬臂构件的要求进行。
7 检验规则栏杆、扶手构件在出厂前,必须经生产厂检验部门进行出厂各项检验.检验项目和方法应按照附录A《住宅楼梯栏杆、扶手检验项目和方法》的规定。
防护栏杆国家强制性标准汇编
防护栏杆国家强制性标准汇编一、关于栏杆概念的明确《民用建筑设计通则》GB 50352-2005阳台、外廊、室内回廊、内天井、上人屋面及室外楼梯等临空处应设置防护栏杆,并应符合下列规定:1 ) 栏杆应以坚固、耐久的材料制作,并能承受荷载规范规定的水平荷载;2 ) 临空高度在24m以下时,栏杆高度不应低于1050mm,临空高度在24m及24m以上(包括中高层住宅)时,栏杆高度不应低于1100mm;说明:阳台、外廊等临空处栏杆高度应超过人体重心高度,才能避免人体靠近栏杆时因重心外移而坠落。
据有关单位1980年对我国14个省人体测量结果:我国男子平均身高为1656.03mm,换算成人体直立状态下的重心高度是994mm,穿鞋子后的重心高度为994+20=1014mm,因此在国标《固定式工业防护栏杆》中规定:“防护栏杆的高度不得低于1050mm”,故本条规定24m以下临空高度(相当于低层、多层建筑的高度)的栏杆高度不应低于1050mm,超过24m临空高度(相当于高层及中高层住宅的高度)的栏杆高度不应低于1100mm,对于高层建筑,因高空俯视会有恐惧感,所以加高至1100mm。
注中说明当栏杆底部有宽度大于或等于220mm,且高度低于或等于450mm的可踏部位,按正常人上踏步情况,人很容易踏上并站立眺望(不是攀登),此时,栏杆高度如从楼地面或屋面起算,则至栏杆扶手顶面高度会低于人的重心高度,很不安全,故应从可踏部位顶面起计算。
3 )栏杆离楼面或屋面100mm高度内不宜留空;4 )住宅、托儿所、幼儿园、中小学及少年儿童专用活动场所的栏杆必须采用防止少年儿童攀登的构造,当采用垂直杆件做栏杆时,其杆件净距不应大于110mm;5 )文化娱乐建筑、商业服务建筑、体育建筑、园林景观建筑等允许少年儿童进入活动的场所,当采用垂直杆件做栏杆时,其杆件净距也不应大于110mm。
二、护栏设计规范本标准规定了住宅楼梯金属栏杆、金属、塑料或木制扶手的技术要求和检验规则等。
楼梯栏杆的国家标准
楼梯栏杆的国家标准 Company number:【0089WT-8898YT-W8CCB-BUUT-202108】防护栏杆国家强制性标准汇编中国人民共和国建筑工业行业标准住宅楼梯住宅楼梯住宅楼梯住宅楼梯栏杆、扶手本标准规定了住宅楼梯金属栏杆、金属、塑料或木制扶手的技术要求和检验规则等。
引用标准GBJ96 住宅建筑设计规范JGJ37 建筑设计通则(试行)GB19 建筑结构荷载规范JGJ18 钢筋焊接及验收规程GBJ301 建筑安装工程质量检验评定标准BGJ10 钢筋混凝土结构设计楼梯护栏的释义a.楼梯由一个或若干连续的梯段和平台的组合,用以连接不同标高的建筑平面。
b.踏步(Step)踏步面和踏步踢板(或不带踢板)组成的梯级.c.扶手(Handrail)附在墙上或栏杆上的长条配件.d.栏杆(Balustrade)布置在楼梯和平台边缘有一定刚度和安全度的栏隔设施.e.楼梯井(Stair Well)四周为梯段和平台内侧面围绕的空间。
楼梯护栏的要求按材料分金属、硬质木材和组合材料的栏杆、扶手。
楼梯护栏的技术要求a.室内共用楼梯扶手高度,自踏步中心线量起至扶手上皮不宜低于900㎜.水平扶手超过500㎜长时,其高度不宜低于1000㎜.b. 室外共用楼梯栏杆高度不宜低于1050㎜,中高层住宅不应低于1100㎜.c. 楼梯井宽度大于200㎜时,不宜选用儿童易于攀登的花格.栏杆垂直杆件之间净空不应大于110㎜.d.栏杆、扶手上下或平面转接时,宜保持衔接。
护栏材料的选择a.原材料的规格、质量必须符合设计要求和现行有关国家标准、规范的规定。
b.制做栏杆、扶手的原材料,应有出厂质量合格证或试验报告,进场时应按批号分批验收。
没有出厂合格证明的材料,必须按有关标准的规定抽取试样作物理、化学性能试验,合格后方可使用,严禁使用不合格的材料。
结构性能栏杆、扶手与梯段安装完毕后,其结构承载能力应能随受GBJ9规定的水平荷载m,最大允许挠度值不应超过h/100(h为扶手高度).护栏外观标准a. 各栏杆、扶手连接处(焊接、螺丝连接)应牢固。
栏杆规范-百度文库
防护栏杆国家强制性标准大全
防护栏杆国家强制性标准汇编中国人民共和国建筑工业行业标准住宅楼梯栏杆扶手本标准规定了住宅楼梯金属栏杆、金属、塑料或木制扶手的技术要求和检验规则等。
本标准适用于住宅楼梯金属栏杆、金属、塑料或木制扶手。
2 引用标准GBJ96 住宅建筑设计规范 JGJ37 建筑设计通则(试行)GB19 建筑结构荷载规范?? JGJ18 钢筋焊接及验收规程GBJ301 建筑安装工程质量检验评定标准 BGJ10 钢筋混凝土结构设计规范。
3 术语楼梯由一个或若干连续的梯段和平台的组合,用以连接不同标高的建筑平面。
踏步(Step)踏步面和踏步踢板(或不带踢板)组成的梯级.扶手(Handrail)附在墙上或栏杆上的长条配件.栏杆(Balustrade)布置在楼梯和平台边缘有一定刚度和安全度的栏隔设施.楼梯井(Stair Well)四周为梯段和平台内侧面围绕的空间。
4 产品分类按材料分金属、硬质木材和组合材料的栏杆、扶手。
5 技术要求5.1.1 室内共用楼梯扶手高度,自踏步中心线量起至扶手上皮不宜低于900㎜.水平扶手超过500㎜长时,其高度不宜低于1000㎜.5.1.2 室外共用楼梯栏杆高度不宜低于1050㎜,中高层住宅不应低于1100㎜.5.1.3 楼梯井宽度大于200㎜时,不宜选用儿童易于攀登的花格.栏杆垂直杆件之间净空不应大于110㎜.5.1.4 栏杆、扶手上下或平面转接时,宜保持衔接。
材料5.2.1 原材料的规格、质量必须符合设计要求和现行有关国家标准、规范的规定。
5.2.2 制做栏杆、扶手的原材料,应有出厂质量合格证或试验报告,进场时应按批号分批验收。
没有出厂合格证明的材料,必须按有关标准的规定抽取试样作物理、化学性能试验,合格后方可使用,严禁使用不合格的材料。
6 试验方法栏杆、扶手的结构性能试验方法应按照GBJ10规定的悬臂构件的要求进行。
7 检验规则栏杆、扶手构件在出厂前,必须经生产厂检验部门进行出厂各项检验.检验项目和方法应按照附录A《住宅楼梯栏杆、扶手检验项目和方法》的规定。
楼梯栏杆强制性标准
12.5.6护栏高度、栏杆间距、安装位置必须符合设计要求,护栏安装必须牢固。
《住宅楼梯栏杆扶手》JG3002.3-925.1.1室内共用楼梯扶手高度自踏步中心线量起至扶手上皮不宜低于900mm,水平扶手超过500mm长时其高度不宜低于1000mm (—建上要求1050mm)。
5.1.2室外共用楼梯栏杆高度不宜低于1050mm,中高层住宅不应低于1100mm。
5.1.3楼梯井宽度大于200mm时,不宜选用使儿童易于攀登的花格.栏杆垂直杆件之间净空不应大于110mm。
找到强制性条文有关内容如下:4.2.4栏杆凡阳台、外廊、室内回廊、内天井、上人屋面及室外楼梯等临空处应设置防护栏杆,并应符合下列规定:一、栏杆应以坚固、耐久的材料制作,并能承受荷载规定的水平荷载;二、栏杆咼度不应小于1.05m,咼层建筑的栏杆咼度应再适当提咼,但不宜超过1.2米;三、栏杆离地面或屋面0.1高度内不应留空;四、有儿童活动的场所,栏杆应采用不易攀登的构造。
3.6.5楼梯、扶手、栏杆和踏步应符合下列规定:一、楼梯除设成人扶手外,并应在靠墙一侧设幼儿扶手,其高度不应大0.6米。
二、楼梯栏杆垂直线饰间的净距不应大0.11米。
当楼梯井净宽度大0.2 米时,必须米取安全措施。
6.3.5栏杆(或栏板)的高度不应小于900mm。
室外楼梯及水平栏杆(或栏板)的高度不应小于1100m。
楼梯不应采用易于攀登的花格栏杆。
3.7.3低层、多层住宅的阳台栏杆净高不应低于 1.05m,中高层、高层住宅的阳台栏杆净高不应低于1.1m。
4.1.3楼梯踏步宽度不应小于0.26m,踏步高度不应大于0.175m。
扶手高度不应小于0.9m。
楼梯水平段栏杆xx大于0.5m时,其扶手高度不应小于 1.05m。
楼梯栏杆垂直杆件间净空不应大于0.11m。
4.2.1外廊、内天井及上人屋面等临空处栏杆净高,低层、多层住宅不应低于1.05m,中高层、高层住宅不应低于1.1m,栏杆设计应防止儿童攀登,垂直杆件间净空不应大于0.11m《住宅建筑》(GB50096-1999) 4.2.1条口4.2.1外廊、内天井及上人屋面等临空处栏杆净高,低层、多层住宅不应低于1.05m,中高层、高层住宅不应低于1.10m,栏杆设计应防止儿童攀登,垂直杆件间净空不应大于0.11m。
楼梯栏杆高的强制性标准
一、住宅楼梯栏杆扶手1、室内共用楼梯扶手高度自踏步前沿量起至扶手上皮不宜低于0、9米,水平扶手超过0.5米长时,其高度不宜低于1米。
2、室外共用楼梯栏杆高度不宜低于1.05米,中高层住宅不应低于1.10米。
3、楼梯井宽度大于0.2米时,不宜选用使儿童易于攀登的花格.栏杆垂直杆件之间净空不应大于0.11米。
二、栏杆:凡阳台、外廊、室内回廊、内天井、上人屋面及室外楼梯等临空处应设置防护栏杆,并应符合下列规定:1、栏杆应以坚固、耐久的材料制作,并能承受荷载规范规定的水平荷载;2、临空处高度在24米以下时,栏杆高度不应低于1.05米;临空处高度在24米及以上(包括中高层住宅)时,栏杆高度不应低于1.10米。
3、栏杆高度应从楼地面或屋面至栏杆扶手顶面的垂直高度计算,如底部有宽度大于或等于0.22米,且高度低于或等于0.45米的可踏部位,应从可踏部位顶面起计算。
4、栏杆离地面或屋面0.1高度内不应留空;三、有儿童活动的场所,栏杆应采用不易攀登的构造。
楼梯、扶手、栏杆应符合下列规定:1、楼梯除设成人扶手外,并应在靠墙一侧设幼儿扶手,其高度不应大于0.6米。
2、楼梯栏杆垂直杆件之间的净距不应大于0.11米。
当楼梯井净宽度大于0.2米时,必须采取安全措施。
3、住宅、托儿所、幼儿园、中小学及少年儿童专用活动场所的栏杆必须采用防止少年儿童攀登的构造,当采用垂直杆件做栏杆时,其杆件净距不应大于0.11m。
4、文化娱乐建筑、商业服务建筑、体育建筑、园林景观建筑等允许少年儿童进入活动的场所,当采用垂直杆件做栏杆时,其杆件净距也不应大于0.11m。
四、条文解释:外廊、内天井及上人屋面等处一般都是交通和疏散通道,人流较集中,特别在紧急情况下容易出现拥挤现象,因此临空处栏杆高度应有安全保障。
根据我国国家标准GB10000088《中国成年人人体尺寸》资料换算成年男子人体直立状态下的重心高度1006.80mm,穿鞋后的重心高1006.8 mm+20mm=1026.80mm因此对栏杆的最低安全高度确定为1.05m。
栏杆规范
强制性条文《民用建筑设计通则》(GB50352-2005)6.6.36.6.3 阳台、外廊、室内回廊、内天井、上人屋面及室外楼梯等临空处应设置防护栏杆,并应符合下列规定:1 栏杆应以坚固、耐久的材料制作,并能承受荷载规范规定的水平荷载;临空高度在24m以下时,栏杆高度不应低于1.05m,临空高度在24m及24m以上(包括中高层住宅)时,栏杆高度不应低于1 .10m;注:栏杆高度应从楼地面或屋面至栏杆扶手顶面垂直高度计算,如底部有宽度大于或等于0.22m,且高度低于或等于0.45m的可踏部位,应从可踏部位顶面起计算。
03 栏杆离楼面或屋面0.10m高度内不宜留空;04 住宅、托儿所、幼儿园、中小学及少年儿童专用活动场所的栏杆必须采用防止少年儿童攀登的构造,当采用垂直杆件做栏杆时,其杆件净距不应大于0.11m;05 文化娱乐建筑、商业服务建筑、体育建筑、园林景观建筑等允许少年儿童进入活动的场所,当采用垂直杆件做栏杆时,其杆件净距也不应大于0.11m。
·防护栏杆国家强制性标准汇编发布日期:2006-10-25中国人民共和国建筑工业行业标准住宅楼梯栏杆扶手本标准规定了住宅楼梯金属栏杆、金属、塑料或木制扶手的技术要求和检验规则等。
本标准适用于住宅楼梯金属栏杆、金属、塑料或木制扶手。
2 引用标准GBJ96 住宅建筑设计规范 JGJ37 建筑设计通则(试行)GB19 建筑结构荷载规范 JGJ18 钢筋焊接及验收规程GBJ301 建筑安装工程质量检验评定标准 BGJ10 钢筋混凝土结构设计规范。
3 术语3.1 楼梯由一个或若干连续的梯段和平台的组合,用以连接不同标高的建筑平面。
3.2 踏步(Step)踏步面和踏步踢板(或不带踢板)组成的梯级.3.3 扶手(Handrail)附在墙上或栏杆上的长条配件.3.4 栏杆(Balustrade)布置在楼梯和平台边缘有一定刚度和安全度的栏隔设施.3.5 楼梯井(Stair Well)四周为梯段和平台内侧面围绕的空间。
楼梯栏杆高的强制性标准
精心整理
楼梯栏杆高度的强制性标准
一、住宅楼梯栏杆扶手
1、室内共用楼梯扶手高度自踏步前沿量起至扶手上皮不宜低于0、9米,水平扶手超过0.5米长时,其高度不宜低于1米。
踏部位,应从可踏部位顶面起计算。
4、栏杆离地面或屋面0.1高度内不应留空;
三、有儿童活动的场所,栏杆应采用不易攀登的构造。
楼梯、扶手、栏杆应符合下列规定:
1、楼梯除设成人扶手外,并应在靠墙一侧设幼儿扶手,其高度不应大于0.6米。
2、楼梯栏杆垂直杆件之间的净距不应大于0.11米。
当楼梯井净宽度大于0.2米时,必须采取安全措施。
3、住宅、托儿所、幼儿园、中小学及少年儿童专用活动场所的栏
2006-10-25
中国人民共和国建筑工业行业标准
住宅楼梯栏杆扶手本标准规定了住宅楼梯金属栏杆、金属、塑料或木制扶手的技术要求和检验规则等。
1 本标准适用于住宅楼梯金属栏杆、金属、塑料或木制扶手。
2 引用标准GBJ96 住宅建筑设计规范
JGJ37 建筑设计通则(试行)
GB19 建筑结构荷载规范
JGJ18 钢筋焊接及验收规程
5 技术要求
5.1.1 室内共用楼梯扶手高度,自踏步中心线量起至扶手上皮不宜
低于90㎜.水平扶手超过500㎜长,其高度不宜低于1000
㎜.
5.1.2 室外共用楼梯栏杆高度不宜低于1050㎜,中高层住宅不应
低于1100㎜.
5.1.3 楼梯井宽度大于200㎜时,不宜选用儿童易于攀登的花格.
栏杆垂直杆件之间净空不应大于110㎜.
5.1.4 栏杆、扶手上下或平面转接时,宜保持衔接。
5.2 材料。
有关栏杆及楼梯扶手设计规范(全)
有关栏杆及楼梯扶手设计规范栏杆:《住宅设计规范》GB50096-19993.7.2阳台栏杆设计应防止儿童攀登,栏杆的垂直杆件间距不应大于0.11M;放置花盆处必须采取防坠落措施。
3.7.3低层、多层住宅的阳台栏杆净高不应低于1.05M。
中高层、高层住宅的栏杆净高不应低于1.10M”楼梯栏杆防护相关条文:4.1.2、4.1.3、4.1.5、4.2.1综合强制性标准要求,栏杆围护设计通用内容为:阳台、楼梯等由使用者经常踩踏停留地方,其围护高度标准要求(1.05M)高于短暂停留的窗台设计围护高度标准(0.90M )要求;中高层、高层等较危险处围护高度要求提高(1.10M);栏杆围护除楼梯水平段小于0.5M的扶手高度采用窗的围护标准(0.9M)外,扶手或栏杆高度均采用不低于1.05M (一般)1.10M(特殊)要求;栏杆垂直杆件净空均要求不大于0.11M。
验收量取标准:窗台高度:从窗台面(也就是窗的下框位置)标高到地面(可踏部位表面)标高的高差栏杆高度:栏杆顶部标高到可踏部位表面标高高差附文:关于住宅窗和阳台的安全防护措施问题,中国建筑设计研究院居住建筑与设备研究所负责《住宅设计规范》日常解释工作的教授级高级建筑师林建平作出了相应解释。
栏杆的高度必须足够,应从“可踏部位表面”起计算栏杆的高度一定要求“净高”,要防止因地面材料做法加厚,造成栏杆安全高度实际降低的事故。
栏杆的开始计算部位应从栏杆下部可踏部位起计,以确保安全高度。
由于栏杆的做法很多,规范不可能对每种情况作出具体规定,并且规范只是规定出最低限度,设计人员和建设者应该考虑得周到些。
以下几种情况如不采取措施,经常属于明显“可踏”:实心栏板与阳台反梁的交接处,低位实心栏板与空心栏杆的交接部位,低位水平空心栏杆;上人屋面女儿墙采用挑砖防水。
在低窗台附加栏杆,重外观效果更得重安全常见的低窗台距地0.5米左右,如果紧贴内墙增加0.4米栏杆或栅栏肯定达到规范要求的防护措施。
楼梯栏杆的国家标准
楼梯栏杆的国家标准 This model paper was revised by LINDA on December 15, 2012.防护栏杆国家强制性标准汇编中国人民共和国建筑工业行业标准住宅楼梯住宅楼梯住宅楼梯住宅楼梯栏杆、扶手本标准规定了住宅楼梯金属栏杆、金属、塑料或木制扶手的技术要求和检验规则等。
引用标准GBJ96 住宅建筑设计规范JGJ37 建筑设计通则(试行)GB19 建筑结构荷载规范JGJ18 钢筋焊接及验收规程GBJ301 建筑安装工程质量检验评定标准BGJ10 钢筋混凝土结构设计楼梯护栏的释义a.楼梯由一个或若干连续的梯段和平台的组合,用以连接不同标高的建筑平面。
b.踏步(Step)踏步面和踏步踢板(或不带踢板)组成的梯级.c.扶手(Handrail)附在墙上或栏杆上的长条配件.d.栏杆(Balustrade)布置在楼梯和平台边缘有一定刚度和安全度的栏隔设施.e.楼梯井(Stair Well)四周为梯段和平台内侧面围绕的空间。
楼梯护栏的要求按材料分金属、硬质木材和组合材料的栏杆、扶手。
楼梯护栏的技术要求a.室内共用楼梯扶手高度,自踏步中心线量起至扶手上皮不宜低于900㎜.水平扶手超过500㎜长时,其高度不宜低于1000㎜.b. 室外共用楼梯栏杆高度不宜低于1050㎜,中高层住宅不应低于1100㎜.c. 楼梯井宽度大于200㎜时,不宜选用儿童易于攀登的花格.栏杆垂直杆件之间净空不应大于110㎜.d.栏杆、扶手上下或平面转接时,宜保持衔接。
护栏材料的选择a.原材料的规格、质量必须符合设计要求和现行有关国家标准、规范的规定。
b.制做栏杆、扶手的原材料,应有出厂质量合格证或试验报告,进场时应按批号分批验收。
没有出厂合格证明的材料,必须按有关标准的规定抽取试样作物理、化学性能试验,合格后方可使用,严禁使用不合格的材料。
结构性能栏杆、扶手与梯段安装完毕后,其结构承载能力应能随受GBJ9规定的水平荷载0.5Kn/m,最大允许挠度值不应超过h/100(h为扶手高度).护栏外观标准a. 各栏杆、扶手连接处(焊接、螺丝连接)应牢固。
楼梯栏杆的国家标准
防护栏杆国家强制性标准汇编中国人民共和国建筑工业行业标准住宅楼梯住宅楼梯住宅楼梯住宅楼梯栏杆、扶手本标准规定了住宅楼梯金属栏杆、金属、塑料或木制扶手的技术要求和检验规则等。
引用标准GBJ96 住宅建筑设计规范JGJ37 建筑设计通则(试行)GB19 建筑结构荷载规范JGJ18 钢筋焊接及验收规程GBJ301 建筑安装工程质量检验评定标准BGJ10 钢筋混凝土结构设计楼梯护栏的释义a.楼梯由一个或若干连续的梯段和平台的组合,用以连接不同标高的建筑平面。
b.踏步(Step)踏步面和踏步踢板(或不带踢板)组成的梯级.c.扶手(Handrail)附在墙上或栏杆上的长条配件.d.栏杆(Balustrade)布置在楼梯和平台边缘有一定刚度和安全度的栏隔设施.e.楼梯井(Stair Well)四周为梯段和平台内侧面围绕的空间。
楼梯护栏的要求按材料分金属、硬质木材和组合材料的栏杆、扶手。
楼梯护栏的技术要求a.室内共用楼梯扶手高度,自踏步中心线量起至扶手上皮不宜低于900㎜.水平扶手超过500㎜长时,其高度不宜低于1000㎜.b. 室外共用楼梯栏杆高度不宜低于1050㎜,中高层住宅不应低于1100㎜.c. 楼梯井宽度大于200㎜时,不宜选用儿童易于攀登的花格.栏杆垂直杆件之间净空不应大于110㎜.d.栏杆、扶手上下或平面转接时,宜保持衔接。
护栏材料的选择a.原材料的规格、质量必须符合设计要求和现行有关国家标准、规范的规定。
b.制做栏杆、扶手的原材料,应有出厂质量合格证或试验报告,进场时应按批号分批验收。
没有出厂合格证明的材料,必须按有关标准的规定抽取试样作物理、化学性能试验,合格后方可使用,严禁使用不合格的材料。
结构性能栏杆、扶手与梯段安装完毕后,其结构承载能力应能随受GBJ9规定的水平荷载0.5Kn/m,最大允许挠度值不应超过h/100(h为扶手高度).护栏外观标准a. 各栏杆、扶手连接处(焊接、螺丝连接)应牢固。
防护栏杆国家强制性标准汇编16100
防护栏杆国家强制性标准汇编一、关于栏杆概念的明确《民用建筑设计通则》GB 50352-2005阳台、外廊、室内回廊、内天井、上人屋面及室外楼梯等临空处应设置防护栏杆,并应符合下列规定:1 ) 栏杆应以坚固、耐久的材料制作,并能承受荷载规范规定的水平荷载;2 ) 临空高度在24m以下时,栏杆高度不应低于1050mm,临空高度在24m及24m以上(包括中高层住宅)时,栏杆高度不应低于1100mm;说明:阳台、外廊等临空处栏杆高度应超过人体重心高度,才能避免人体靠近栏杆时因重心外移而坠落。
据有关单位1980年对我国14个省人体测量结果:我国男子平均身高为1656.03mm,换算成人体直立状态下的重心高度是994mm,穿鞋子后的重心高度为994+20=1014mm,因此在国标《固定式工业防护栏杆》中规定:“防护栏杆的高度不得低于1050mm”,故本条规定24m以下临空高度(相当于低层、多层建筑的高度)的栏杆高度不应低于1050mm,超过24m临空高度(相当于高层及中高层住宅的高度)的栏杆高度不应低于1100mm,对于高层建筑,因高空俯视会有恐惧感,所以加高至1100mm。
注中说明当栏杆底部有宽度大于或等于220mm,且高度低于或等于450mm的可踏部位,按正常人上踏步情况,人很容易踏上并站立眺望(不是攀登),此时,栏杆高度如从楼地面或屋面起算,则至栏杆扶手顶面高度会低于人的重心高度,很不安全,故应从可踏部位顶面起计算。
3 )栏杆离楼面或屋面100mm高度内不宜留空;4 )住宅、托儿所、幼儿园、中小学及少年儿童专用活动场所的栏杆必须采用防止少年儿童攀登的构造,当采用垂直杆件做栏杆时,其杆件净距不应大于110mm;5 )文化娱乐建筑、商业服务建筑、体育建筑、园林景观建筑等允许少年儿童进入活动的场所,当采用垂直杆件做栏杆时,其杆件净距也不应大于110mm。
二、护栏设计规范本标准规定了住宅楼梯金属栏杆、金属、塑料或木制扶手的技术要求和检验规则等。
栏杆规范 (2)
强制性条文《民用建筑设计通则》(GB50352-2005)6.6.36.6.3 阳台、外廊、室内回廊、内天井、上人屋ﻫ面及室外楼梯等临空处应设置防护栏杆,并应符合下列规定:1 栏杆应以坚固、耐久的材料制作,并能承受荷载规范规定的水平荷载;临空高度在24m以下时,栏杆高度不应低于1.05m,临空高度在24m及24m以上(包括中高层住宅)时,栏杆高度不应低于1 .10m;注:栏杆高度应从楼地面或屋面至栏杆扶手顶面垂直高度计算,如底部有宽度大于或等于0.22m,且高度低于或等于0.45m的可踏部位,应从可踏部位顶面起04住宅、托儿所、计算。
ﻫ03 栏杆离楼面或屋面0.10m高度内不宜留空;ﻫ幼儿园、中小学及少年儿童专用活动场所的栏杆必须采用防止少年儿童攀登的构造,当采用垂直杆件做栏杆时,其杆件净距不应大于0.11m;05文化娱乐建筑、商业服务建筑、体育建筑、园林景观建筑等允许少年儿童进入活动的场所,当采用垂直杆件做栏杆时,其杆件净距也不应大于0.11m。
·防护栏杆国家强制性标准汇编ﻫ发布日期 :2006-10-25ﻫ中国人民共和国建筑工业行业标准住宅楼梯栏杆扶手本标准规定了住宅楼梯金属栏杆、金属、塑料或木制扶手的技术要求和检验规则等。
本标准适用于住宅楼梯金属栏杆、金属、塑料或木制扶手。
ﻫ2引用标准ﻫGBJ96 住宅建筑设计规范 JGJ37 建筑设计通则(试行)ﻫGB19建筑结构荷载规范JGJ18 钢筋焊接及验收规程GBJ301 建筑安装工程质量检验评定标准 BGJ10 钢筋混凝土结构设计规范。
3 术语ﻫ3.1楼梯由一个或若干连续的梯段和平台的组合,用以连接不同标高的建筑平面。
ﻫ3.2踏步(Step)踏步面和踏步踢板(或不带踢板)组成的梯3.3扶手(Handrail)附在墙上或栏杆上的长条配件.级.ﻫ3.4 栏杆(Balustrade)布置在楼梯和平台边缘有一定刚度和安全度的栏隔设施.ﻫ3.5 楼梯井(Stair Well)四周为梯段和平台内侧面围绕的空间。
防护栏杆国家强制性标准大全
防护栏杆国家强制性标准大全文件编码(008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256)防护栏杆国家强制性标准汇编中国人民共和国建筑工业行业标准住宅楼梯栏杆扶手本标准规定了住宅楼梯金属栏杆、金属、塑料或木制扶手的技术要求和检验规则等。
本标准适用于住宅楼梯金属栏杆、金属、塑料或木制扶手。
2 引用标准GBJ96 住宅建筑设计规范 JGJ37 建筑设计通则(试行)GB19 建筑结构荷载规范 JGJ18 钢筋焊接及验收规程GBJ301 建筑安装工程质量检验评定标准 BGJ10 钢筋混凝土结构设计规范。
3 术语楼梯由一个或若干连续的梯段和平台的组合,用以连接不同标高的建筑平面。
踏步(Step)踏步面和踏步踢板(或不带踢板)组成的梯级.扶手(Handrail)附在墙上或栏杆上的长条配件.栏杆(Balustrade)布置在楼梯和平台边缘有一定刚度和安全度的栏隔设施.楼梯井(Stair Well)四周为梯段和平台内侧面围绕的空间。
4 产品分类按材料分金属、硬质木材和组合材料的栏杆、扶手。
5 技术要求5.1.1 室内共用楼梯扶手高度,自踏步中心线量起至扶手上皮不宜低于900㎜.水平扶手超过500㎜长时,其高度不宜低于1000㎜.5.1.2 室外共用楼梯栏杆高度不宜低于1050㎜,中高层住宅不应低于1100㎜.6 试验方法栏杆、扶手的结构性能试验方法应按照GBJ10规定的悬臂构件的要求进行。
7 检验规则栏杆、扶手构件在出厂前,必须经生产厂检验部门进行出厂各项检验.检验项目和方法应按照附录A《住宅楼梯栏杆、扶手检验项目和方法》的规定。
7.3 批量与抽样7.3.1 按同一构件类型、同一单位工程同一工艺正常生产的为一批。
7.3.2 在外观质量逐件观察的基础上,按5%随机抽检,且总抽检量不小于3件,批量大于300件时,按2%随机抽检,且总抽检量中就有不少于10件进行外观质量和允许偏差量测检验.7.3.3 结构性能检验应按半年正常生产的构件中随机抽取1件试件进行检验.质量评定原则:按件评定,保证项目必须符合要求,主要项目必须符合各自要求,一般项目中,优等品必须不少于6项符合要求,一等品必须不少于5项符合要求,合格品必须不少于4项符合要求.验收原则:被抽检的栏杆、扶手中,优等品率低于90%,该批产品应按一等品验收;一等品率低于90%,该批产品应按合格品验收;合格率低于90%,该批产品应加倍抽检,合格品率仍低于90%,则应全部返修。
防护栏杆国家强制性标准汇编
防护栏杆国家强制性标准汇编一、关于栏杆概念的明确《民用建筑设计通则》GB 50352-2005阳台、外廊、室内回廊、内天井、上人屋面及室外楼梯等临空处应设置防护栏杆,并应符合下列规定:1 ) 栏杆应以坚固、耐久的材料制作,并能承受荷载规范规定的水平荷载;2 ) 临空高度在24m以下时,栏杆高度不应低于1050mm,临空高度在24m及24m以上(包括中高层住宅)时,栏杆高度不应低于1100mm;说明:阳台、外廊等临空处栏杆高度应超过人体重心高度,才能避免人体靠近栏杆时因重心外移而坠落。
据有关单位1980年对我国14个省人体测量结果:我国男子平均身高为1656.03mm,换算成人体直立状态下的重心高度是994mm,穿鞋子后的重心高度为994+20=1014mm,因此在国标《固定式工业防护栏杆》中规定:“防护栏杆的高度不得低于1050mm”,故本条规定24m以下临空高度(相当于低层、多层建筑的高度)的栏杆高度不应低于1050mm,超过24m临空高度(相当于高层及中高层住宅的高度)的栏杆高度不应低于1100mm,对于高层建筑,因高空俯视会有恐惧感,所以加高至1100mm。
注中说明当栏杆底部有宽度大于或等于220mm,且高度低于或等于450mm的可踏部位,按正常人上踏步情况,人很容易踏上并站立眺望(不是攀登),此时,栏杆高度如从楼地面或屋面起算,则至栏杆扶手顶面高度会低于人的重心高度,很不安全,故应从可踏部位顶面起计算。
3 )栏杆离楼面或屋面100mm高度内不宜留空;4 )住宅、托儿所、幼儿园、中小学及少年儿童专用活动场所的栏杆必须采用防止少年儿童攀登的构造,当采用垂直杆件做栏杆时,其杆件净距不应大于110mm;5 )文化娱乐建筑、商业服务建筑、体育建筑、园林景观建筑等允许少年儿童进入活动的场所,当采用垂直杆件做栏杆时,其杆件净距也不应大于110mm。
二、护栏设计规范本标准规定了住宅楼梯金属栏杆、金属、塑料或木制扶手的技术要求和检验规则等。
栏杆强制性规范
关于栏杆高度、窗台高度的有关规范条文关于栏杆高度、窗台高度的有关规范条文《住宅设计规范》(GB50096-1999)2003版3.7.2 阳台栏杆设计应防儿童攀登,栏杆的垂直杆件间净距不应大于0.11m,放置花盆处必须采取防坠落措施。
3.7.3 低层、多层住宅的阳台栏杆净高不应低于1.05m;中高层、高层住宅的阳台栏杆净高不应低于1.10m。
封闭阳台栏杆也应满足阳台栏杆净高要求。
中高层、高层及寒冷、严寒地区住宅的阳台宜采用实体栏板。
3.9.1 外窗窗台距楼面、地面的高度低于0.90m时,应有防护设施,窗外有阳台或平台时可不受此限制。
窗台的净高度或防护栏杆的高度均应从可踏面起算,保证净高0.90m。
《住宅设计规范》(GB50096-1999)2003版条文说明3.7.2 阳台是儿童活动较多的地方,栏杆(包括栏板局部栏杆)的垂直杆件间距若设计不当,容易造成事故。
根据人体工程学原理,栏杆垂直净距应小于0.11m,才能防止儿童钻出。
同时为防止因栏杆上放置花盆而坠落伤人,本条要求可搁置花盆的栏杆必须采取防止坠落措施。
3.7.3 根据人体重心和心理要求。
阳台栏杆应随建筑高度增高而增高。
封闭阳台没有改变人体重心稳定和心理要求。
因此,封闭阳台栏杆也应满足阳台栏杆净高要求。
对中高层、高层住宅及寒冷、严寒地区住宅阳台要求采用实心栏板的理由,一是防止冷风从阳台门灌入室内,二是防止物品从栏杆缝隙处坠落伤人。
此外,中高层、高层住宅及寒冷、严寒地区住宅封闭阳台的现象很普遍,透空的栏杆难以封闭。
3.9.1 没有邻接阳台或平台的外窗窗台,如距地面净高较低,容易发生儿童坠落事故。
本条要求当窗台距地面低于0.90m时,采取防护措施。
有效的防护高度应保证净高0.90m,距离楼(地)面0.45m以下的台面、横栏杆等容易造成无意识攀登的可踏面,不应计入窗台净高。
《民用建筑设计通则》GB 50352-20056.6.3 阳台、外廊、室内回廊、内天井、上人屋面及室外楼梯等临空处应设置防护栏杆,并应符合下列规定:1 栏杆应以坚固、耐久的材料制作,并能承受荷载规范规定的水平荷载;2 临空高度在24m以下时,栏杆高度不应低于1.05m,临空高度在24m及24m 以上(包括中高层住宅)时,栏杆高度不应低于1.10m;注:栏杆高度应从楼地面或屋面至栏杆扶手顶面垂直高度计算,如底部有宽度大于或等于0.22m,且高度低于或等于0.45m的可踏部位,应从可踏部位顶面起计算。
养老中心栏杆规范
养老中心栏杆规范
1、楼梯栏杆高度的算法:从楼梯台阶面或屋面至楼梯栏杆顶面的垂直高度,为楼梯扶手高度计算方式。
2、栏杆垂直杆之间的净空不应大于11cm,特别是家中有小孩的。
3、栏杆离楼面或屋面10cm高度内不宜留空。
为了制定一个楼梯扶手高度标准,《民用建筑设计通则》中的强制性条文也有相关的规定如下:
1、栏杆应以坚固、耐久的材料制作,并能承受荷载规范规定的水平荷载。
2、栏杆高度不应小于1.05m,高层建筑的栏杆高度应再适当提高,但不宜超过1.20m。
3、栏杆离地面或屋面0.10m高度内不应留空。
4、有儿童活动的场所,栏杆应采用不易攀登的构造。
老年公寓栏杆材料多为木制,也有金属、塑料、水磨石、大理石等,但无论材质是什么,都以安全、坚牢、美观、表面光滑无尖锐棱角为前提,这样对生活在老年公寓的老人提供了安全保障。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
护栏高度、栏杆间距、安装位置必须符合设计要求,护栏安装必须牢固。
《住宅楼梯栏杆扶手》
净空不应大于110mm。
找到强制性条文有关内容如下:
一、栏杆应以坚固、耐久的材料制作,并能承受荷载规定的水平荷载;
二、栏杆高度不应小于,高层建筑的栏杆高度应再适当提高,但不宜超过米;
三、栏杆离地面或屋面高度内不应留空;
四、有儿童活动的场所,栏杆应采用不易攀登的构造。
楼梯、扶手、栏杆和踏步应符合下列规定:
一、楼梯除设成人扶手外,并应在靠墙一侧设幼儿扶手,其高度不应大米。
二、楼梯栏杆垂直线饰间的净距不应大米。
当楼梯井净宽度大米时,必须采取安全措施。
栏杆(或栏板)的高度不应小于900mm。
室外楼梯及水平栏杆(或栏板)的高度不应小于1100m。
楼梯不应采用易于攀登的花格栏杆。
《住宅建筑》(GB50096-1999)
外廊、内天井及上人屋面等临空处栏杆净高,低层、多层住宅不应低于m,中高层、高层住宅不应低于m,栏杆设计应防止儿童攀登,垂直杆件间净空不应大于m。
条文解释:
外廊、内天进及上人屋面等处一般都是交通和疏散通道,人流较集中,特别在紧急情况下容易出现拥挤现象,因此临空处栏杆高度应有安全保障。
根据我国国家标准GB10000088《中国成年人人体尺寸》资料换算成男子人体直立状态下的重心高度,穿鞋后的重心高度为+20mm=,因此对栏杆的最低安全高度确定为。
对于中高层层、高层住宅,由于人们登高和临空府视时会产生恐惧的心理,而造成不安全感,如适当提高栏杆高度将会增加人们心理的安全感,故比低层、多层住宅的要求提高了,即不应低于。
对栏杆的开始计算部位应从栏杆下部可踏部位起计,以确保安全高度。
