CCD芯片地选择
ccd实验报告
ccd实验报告CCD实验报告摘要：本实验旨在通过对CCD（电荷耦合器件）的研究和实验，探究其原理、特性以及应用。
通过实验，我们可以深入了解CCD的工作原理和性能，并且可以通过实验结果来验证理论知识的正确性。
引言：CCD是一种常见的图像传感器，广泛应用于数码相机、摄像机等电子产品中。
它通过将光信号转换为电荷信号，并将其存储和传输，实现图像的捕捉和处理。
CCD的工作原理和性能对于我们理解和应用图像传感器至关重要。
实验目的：1. 了解CCD的工作原理和结构。
2. 掌握CCD的特性和性能。
3. 验证理论知识在实验中的正确性。
实验材料：1. CCD芯片2. 光源3. 电源4. 示波器5. 信号发生器实验步骤：1. 将CCD芯片连接到电源和示波器上，确保电路连接正确。
2. 调整光源的亮度和位置，使其照射到CCD芯片上。
3. 通过信号发生器产生不同频率和幅度的信号，将其输入到CCD芯片上。
4. 观察示波器上的波形，并记录实验数据。
5. 根据实验数据进行分析和讨论。
实验结果：1. 在不同亮度下，CCD芯片的输出信号随光强度的变化而变化。
2. 在不同频率和幅度的信号输入下，CCD芯片的输出信号具有不同的波形和幅度。
3. CCD芯片的输出信号具有一定的噪声和失真。
实验分析：1. CCD芯片的输出信号与光强度呈线性关系，即光强度越大，输出信号越强。
2. CCD芯片的输出信号受到外界干扰的影响，可能产生噪声和失真。
3. CCD芯片的工作频率和幅度范围受到限制，需要根据实际应用进行选择和调整。
实验结论：通过本次实验，我们深入了解了CCD的工作原理和性能。
CCD芯片能够将光信号转换为电荷信号，并通过存储和传输实现图像的捕捉和处理。
实验结果验证了理论知识的正确性，并且为我们在实际应用中选择和使用CCD提供了指导。
展望：CCD作为一种重要的图像传感器，其应用前景广阔。
随着科技的不断进步，CCD技术也在不断发展，性能不断提升。
未来，我们可以进一步研究和探索CCD的应用领域，如医学影像、安防监控等，为社会的发展和进步做出更大的贡献。
CCD参数的基础知识
CCD参数的基础知识CCD（Charge-Coupled Device）是一种用于图像传感器的技术，被广泛应用于数码相机、摄像机以及其他光学设备中。
CCD参数是指影响图像质量和性能的一系列参数，了解这些参数对于选择和使用CCD设备至关重要。
本文将介绍CCD参数的基础知识，包括感光元件尺寸、像素数量、动态范围、噪声水平等。
1.感光元件尺寸：感光元件尺寸是指CCD芯片上感光元件的物理尺寸，通常以英寸（inch）为单位。
感光元件尺寸越大，可以捕捉到的光线越多，图像质量也越好。
常见的CCD感光元件尺寸有1/2.3英寸、1/1.8英寸、APS-C（1.5英寸）等。
2.像素数量：像素数量是指CCD芯片上感光元件的数量，也就是图像的分辨率。
像素数量越多，图像细节表现越清晰。
常见的CCD像素数量有100万像素、200万像素、1200万像素等。
3.动态范围：动态范围是指CCD芯片能够捕捉到的亮度范围。
动态范围越大，CCD可以同时捕捉到明亮和暗部的细节，图像的对比度和细节丰富度都会更好。
动态范围通常以dB（分贝）为单位表示。
4.噪声水平：噪声是CCD芯片产生的非图像信号，可以分为暗噪声和亮噪声。
暗噪声是指在低光条件下，CCD芯片自身产生的噪声；亮噪声是指在高光条件下，CCD芯片产生的噪声。
噪声水平越低，图像质量越好。
常见的噪声水平有e-（电子）/pixel、dB（分贝）等。
5.曝光时间：曝光时间是指CCD感光元件接收光线的时间长度。
曝光时间越长，CCD可以接收到更多的光线，图像亮度越高。
曝光时间通常以秒为单位。
6.帧率：帧率是指CCD设备每秒处理的图像帧数。
帧率越高，CCD设备可以更快地捕捉连续的图像，适用于快速移动的物体拍摄。
帧率通常以fps（帧/秒）为单位。
7.信噪比：信噪比是指CCD芯片输出信号与噪声之间的比值。
信噪比越高，CCD 输出的图像信号越清晰，噪声干扰越小。
信噪比通常以dB（分贝）为单位。
8.动态响应：动态响应是指CCD芯片对不同亮度的光线变化的反应能力。

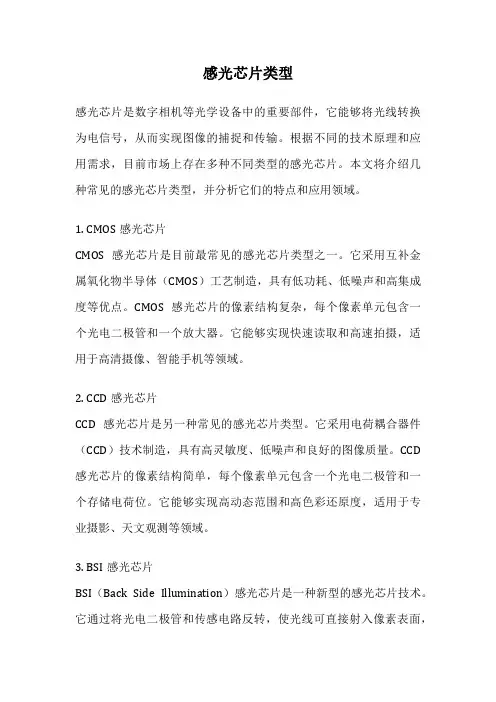

感光芯片类型
感光芯片类型感光芯片是数字相机等光学设备中的重要部件，它能够将光线转换为电信号，从而实现图像的捕捉和传输。
根据不同的技术原理和应用需求，目前市场上存在多种不同类型的感光芯片。
本文将介绍几种常见的感光芯片类型，并分析它们的特点和应用领域。
1. CMOS感光芯片CMOS感光芯片是目前最常见的感光芯片类型之一。
它采用互补金属氧化物半导体（CMOS）工艺制造，具有低功耗、低噪声和高集成度等优点。
CMOS感光芯片的像素结构复杂，每个像素单元包含一个光电二极管和一个放大器。
它能够实现快速读取和高速拍摄，适用于高清摄像、智能手机等领域。
2. CCD感光芯片CCD感光芯片是另一种常见的感光芯片类型。
它采用电荷耦合器件（CCD）技术制造，具有高灵敏度、低噪声和良好的图像质量。
CCD 感光芯片的像素结构简单，每个像素单元包含一个光电二极管和一个存储电荷位。
它能够实现高动态范围和高色彩还原度，适用于专业摄影、天文观测等领域。
3. BSI感光芯片BSI（Back Side Illumination）感光芯片是一种新型的感光芯片技术。
它通过将光电二极管和传感电路反转，使光线可直接射入像素表面，从而提高光线利用率。
BSI感光芯片具有高感光度、低噪声和低功耗的特点。
它能够实现更好的低光拍摄效果，适用于夜景摄影、安防监控等领域。
4. TOF感光芯片TOF（Time of Flight）感光芯片是一种基于飞行时间原理的感光芯片技术。
它通过测量光线从发射器到目标物体再到接收器的时间差，实现对物体的深度感知。
TOF感光芯片具有高精度、高速度和宽动态范围的特点。
它能够实现三维重建和姿态跟踪，适用于虚拟现实、机器人导航等领域。
以上是几种常见的感光芯片类型，每种类型都有其独特的特点和应用领域。
随着科技的不断发展，感光芯片技术也在不断创新和进步。
未来，我们可以期待感光芯片在图像处理和视觉识别等领域的更广泛应用，为人类带来更好的视觉体验和生活便利。
ccd定位原理
ccd定位原理
CCD（Charge-Coupled Device）定位原理是通过捕获和测量光信号来确定物体的位置。
CCD是一种半导体芯片，由许多光电二极管组成，可以将光信号转化为电荷信号。
在CCD定位系统中，通常使用透镜将光聚焦到CCD芯片上，然后通过芯片中的电荷传递和放大电路，将光信号转化为电荷信号，并根据电荷信号的大小来确定光强度。
CCD芯片上的每一个像素都对应一个光电二极管，每个像素的电荷信号会被逐行读取并经过AD转换器转换为数字信号。
在定位系统中，物体的位置可以通过测量光斑的位置来确定。
当一个物体经过CCD芯片时，它会在芯片上形成一束光斑。
通过测量光斑在CCD芯片上的位置，可以确定物体的位置。
具体来说，可以通过计算光斑与CCD芯片上某些作为参考的像素之间的像素距离来确定物体的位置。
通常，会选取多个参考像素，通过测量每个像素与光斑之间的距离，然后求取平均值来提高精度。
除了测量像素距离，还可以通过测量光斑在不同行之间的位置来确定物体的位置。
通过测量光斑在不同行之间的位置差，可以计算出物体相对于CCD芯片的水平位置。
这种方法在某些情况下可以提高定位的精度。
总的来说，通过将光信号转换为电荷信号并测量光斑在CCD 芯片上的位置，可以确定物体的位置。
CCD定位系统在工业制造、机器人导航、摄像机自动对焦等领域有着广泛的应用。

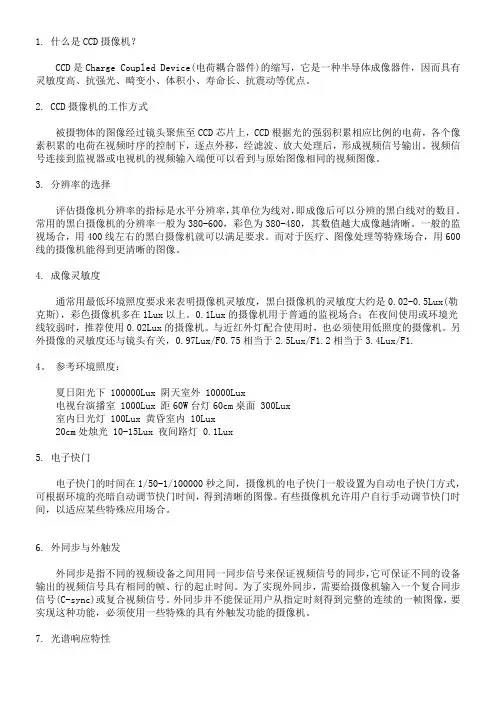

CCD的选购技巧.
1. 什么是CCD摄像机？CCD是Charge Coupled Device(电荷耦合器件)的缩写，它是一种半导体成像器件，因而具有灵敏度高、抗强光、畸变小、体积小、寿命长、抗震动等优点。
2. CCD摄像机的工作方式被摄物体的图像经过镜头聚焦至CCD芯片上，CCD根据光的强弱积累相应比例的电荷，各个像素积累的电荷在视频时序的控制下，逐点外移，经滤波、放大处理后，形成视频信号输出。
视频信号连接到监视器或电视机的视频输入端便可以看到与原始图像相同的视频图像。
3. 分辨率的选择评估摄像机分辨率的指标是水平分辨率，其单位为线对，即成像后可以分辨的黑白线对的数目。
常用的黑白摄像机的分辨率一般为380-600，彩色为380-480，其数值越大成像越清晰。
一般的监视场合，用400线左右的黑白摄像机就可以满足要求。
而对于医疗、图像处理等特殊场合，用600线的摄像机能得到更清晰的图像。
4. 成像灵敏度通常用最低环境照度要求来表明摄像机灵敏度，黑白摄像机的灵敏度大约是0.02-0.5Lux(勒克斯)，彩色摄像机多在1Lux以上。
0.1Lux的摄像机用于普通的监视场合；在夜间使用或环境光线较弱时，推荐使用0.02Lux的摄像机。
与近红外灯配合使用时，也必须使用低照度的摄像机。
另外摄像的灵敏度还与镜头有关，0.97Lux/F0.75相当于2.5Lux/F1.2相当于3.4Lux/F1.4。
参考环境照度：夏日阳光下 100000Lux 阴天室外 10000Lux电视台演播室 1000Lux 距60W台灯60cm桌面 300Lux室内日光灯 100Lux 黄昏室内 10Lux20cm处烛光 10-15Lux 夜间路灯 0.1Lux5. 电子快门电子快门的时间在1/50-1/100000秒之间，摄像机的电子快门一般设置为自动电子快门方式，可根据环境的亮暗自动调节快门时间，得到清晰的图像。
有些摄像机允许用户自行手动调节快门时间，以适应某些特殊应用场合。
映美 C和CS mount镜头 选择与说明书
欧洲总部The Imaging Source Europe GmbH Sommerstrasse 36, D-28215 Bremen, Germanysupport@ 电话: +49 421 33591-0美国分公司The Imaging Source, LLC7257 Pineville-Matthews Road, Charlotte, NC 28226support@ 电话: +1 704-370-0110 USA 免费电话: +1 877-462-4772 USA亚太分公司德商映美精有限公司台北市内湖区洲子街58号6楼邮编：114台湾本文中的所有产品和公司之名称都有可能是其所有者的已公证过的商标和商业名称。
映美精欧洲股份有限公司不能也不为本文中任何信息承担任何责任和义务。
本文中出现的源代码只用于指导目的。
映美精不对任何由于使用本文或其中源代码所产生的后果承担责任。
映美精公司保留未经提前通知而随时修改规格、功能及设计的权利。
上次更新: 2006年10月The Imaging Source欧洲股份有限公司版权所有2005。
All right reserved. 再版或部分再版需获得映美精欧洲股份有限公司的允许。
所有的重量和尺寸均为近似值。
在本文中我们将提供一些有关如何选择和安装C和CS mount镜头的概述性的建议。
详细信息请见白皮书基础光学。
请注意：·现场工程师有责任根据实际应用选择和使用镜头。
·所有计算都将基于“薄镜头”（一种理想镜头）。
此理想镜头与商业镜头的区别在实际应用中可忽略不计。
然而，广角镜头可能与理想镜头有很大的差别。
目录步骤 1: 计算焦距.........................................................................................2不同领域中的应用案例...............................................................................3步骤 2: 选择镜头.........................................................................................4步骤 3: 短距离拍摄的处理方法.................................................................5步骤 4: 安装.................................................................................................6特殊案例: 广角镜头....................................................................................7典型误区.......................................................................................................8修复模糊图像.. (9)镜头选择与安装焦距是镜头的关键参数。
ccd芯片尺寸
ccd芯片尺寸CCD芯片（Charge-Coupled Device）是一种由许多光敏元件（像素）组成的集成电路芯片，用于将光信号转换为电子信号。
CCD芯片的尺寸可以根据应用需求和制造工艺的限制而有所差异，但一般来说，CCD芯片的尺寸是指其活动区域的大小。
CCD芯片的尺寸对其性能有重要影响。
较大的尺寸可以容纳更多的像素，从而提供更高的分辨率和更好的图像质量。
此外，较大的尺寸还可以提供更高的光强度和动态范围，使CCD芯片能够更好地适应不同的光照条件和拍摄场景。
CCD芯片的尺寸通常以英寸为单位来表示，常见的尺寸包括1/4英寸、1/3英寸、1/2英寸和2/3英寸等。
其中，1/4英寸的CCD芯片尺寸约为4.5mm × 3.4mm，1/3英寸的CCD芯片尺寸约为5.6mm × 4.8mm，1/2英寸的CCD芯片尺寸约为6.4mm × 4.8mm，2/3英寸的CCD芯片尺寸约为8.8mm × 6.6mm。
这些尺寸只是常见的规格之一，实际上还有其他尺寸的CCD芯片可供选择。
不同尺寸的CCD芯片适用于不同的应用场景。
较小的尺寸适合于小型设备或要求较低的应用，如手机、数码相机或智能家居设备。
而较大的尺寸适合于专业摄影、工业检测或天文观测等高要求的应用。
除了尺寸，CCD芯片的其他性能指标也需要考虑。
例如，像素大小、像素位移效率、噪声水平、动态范围等都对CCD芯片的成像质量和性能有重要影响。
因此，在选择CCD芯片时，需要根据具体应用需求综合考虑各种因素，并进行充分的测试和评估。
总之，CCD芯片的尺寸是指其活动区域的大小，不同尺寸的CCD芯片适用于不同的应用场景。
在选择CCD芯片时，除了尺寸，还需要考虑其他性能指标，以确保其能够满足具体应用的要求。
CCD基本知识
CCD芯片就像人的视网膜，是摄像头的核心。
目前市场上大部分摄像头采用的是日本SONY、SHARP、松下、LG等公司生产的芯片，现在韩国也有能力生产，但质量就要稍逊一筹。
因为芯片生产时产生不同等级，各厂家获得途径不同等原因，造成CCD采集效果也大不相同。
在购买时，可以采取如下方法检测：接通电源，连接视频电缆到监视器，关闭镜头光圈，看图像全黑时是否有亮点，屏幕上雪花大不大，这些是检测CCD芯片最简单直接的方法，而且不需要其它专用仪器。
然后可以打开光圈，看一个静物，如果是彩色摄像头，最好摄取一个色彩鲜艳的物体，查看监视器上的图像是否偏色，扭曲，色彩或灰度是否平滑。
好的CCD可以很好的还原景物的色彩，使物体看起来清晰自然；而残次品的图像就会有偏色现象，即使面对一张白纸，图像也会显示蓝色或红色。
个别CCD由于生产车间的灰尘，CCD 靶面上会有杂质，在一般情况下，杂质不会影响图像，但在弱光或显微摄像时，细小的灰尘也会造成不良的后果，如果用于此类工作，一定要仔细挑选。
第二章摄像机的主要技术参数一、CCD尺寸即摄象机靶面。
目前采用的芯片大多数为1/3”和1/4”。
在购买摄像头时，特别是对摄像角度有比较严格要求的时候，CCD靶面的大小，CCD与镜头的配合情况将直接影响视场角的大小和图像的清晰度。
在相同的光学镜头下，成像尺寸越大，视场角越大。
1英寸——靶面尺寸为宽12.7mm*高9.6mm，对角线16mm。
2 /3英寸——靶面尺寸为宽8.8mm*高6.6mm，对角线11mm。
1/2英寸——靶面尺寸为宽6.4mm*高4.8mm，对角线8mm。
1/3英寸——靶面尺寸为宽4.8mm*高3.6mm，对角线6mm。
1/4英寸——靶面尺寸为宽3.2m m*高2.4mm，对角线4mm。
二、CCD像素是CCD的主要性能指标，它决定了显示图像的清晰程度，分辨率越高，图像细节的表现越好。
CCD是由面阵感光元素组成，每一个元素称为像素，像素越多，图像越清晰。
ccd方案
CCD方案引言CCD（Charge-Coupled Device）是一种常用于光电转换的技术，它可将光信号转换为电信号，并实现图像的捕获。
CCD技术广泛应用于数字相机、摄像机、天文观测仪器等领域。
本文将介绍CCD的工作原理、应用领域以及一些相关的技术细节。
工作原理CCD是一种由大量电荷储存单元组成的芯片，每个单元都可以存储一定量的电荷。
CCD芯片表面被分成许多称为像素的光敏单元，每个像素都可以测量光强，从而构成图像。
CCD通过电场驱动电荷在芯片内部移动，从而实现信号转换和放大。
CCD的工作原理可以简化为以下几个步骤：1. 光子进入CCD芯片并撞击像素。
2. 像素吸收光能并产生电荷。
3. 电荷在电场的作用下从暗区移动至明区（传输区）。
4. 电荷在传输区按行（或按列）串行传输，最终输出。
应用领域CCD技术在许多领域发挥了重要作用，下面列举几个主要的应用领域：数码相机CCD技术的应用为数码相机的诞生与普及起到了关键作用。
CCD芯片能够将光信号转换为数字信号，使得数码相机能够捕捉到细节丰富、清晰的图像，并将其存储在存储卡中。
同时，CCD芯片的高感光度和低噪声特性，改善了数码相机在光线较暗环境下的拍摄效果。
摄像机CCD技术在摄像机领域得到了广泛应用。
摄像机使用CCD芯片来捕捉连续不断的图像，并通过数字化处理的方式将其传输到显示设备上。
CCD芯片的高分辨率和快速响应速度，使得摄像机能够获取到高质量的图像，并实时进行处理和传输。
天文观测仪器CCD技术被广泛运用在天文观测仪器中，特别是在星象摄影中。
传统的天文观测使用胶片进行记录，但CCD技术的应用使得天文学家们能够使用数字相机进行星象的捕捉和记录。
CCD芯片的高感光度和出色的线性度，能够提供更加精确和准确的天体图像。
技术细节除了工作原理和应用领域外，还有一些技术细节需要了解：像素大小CCD芯片上的像素大小直接影响到其分辨率。
较小的像素尺寸能够提供更大的空间分辨率，但也会导致图像噪声的增加。
CCD摄像机的选择和分类
CCD摄像机的选择和分类好的CCD可以很好的还原景物的色彩，使物体看起来清晰自然；而残次品的图像就会有偏色现象，即使面对一张白纸，图像也会显示蓝色或红色。
个别CCD由于生产车间的灰尘，CCD靶面上会有杂质，在一般情况下，杂质不会影响图像，但在弱光或显微摄像时，细小的灰尘也会造成不良的后果，如果用于此类工作，一定要仔细挑选。
1.依成像色彩划分彩色摄像机：适用于景物细部辨别，如辨别衣着或景物的颜色。
黑白摄像机：适用于光线不充足地区及夜间无法安装照明设备的地区，在仅监视景物的位置或移动时，可选用黑白摄像机。
2.依分辨率灵敏度等划分影像像素在38万以下的为一般型，其中尤以25万像素（512*492）、分辨率为400线的产品最普遍。
影像像素在38万以上的高分辨率型。
3.按CCD靶面大小划分CCD芯片已经开发出多种尺寸：目前采用的芯片大多数为1/3"和1/4"。
在购买摄像头时，特别是对摄像角度有比较严格要求的时候，CCD靶面的大小，CCD与镜头的配合情况将直接影响视场角的大小和图像的清晰度。
1英寸--靶面尺寸为宽12.7mm*高9.6mm，对角线16mm。
2/3英寸--靶面尺寸为宽8.8mm*高 6.6mm，对角线11mm。
1/2英寸--靶面尺寸为宽6.4mm*高4.8mm，对角线8mm。
1/3英寸--靶面尺寸为宽4.8mm*高3.6mm，对角线6mm。
1/4英寸--靶面尺寸为宽3.2mm*高2.4mm，对角线4mm。
4.按扫描制式划分PAL制,NTSC制中国采用隔行扫描（PAL）制式（黑白为CCIR），标准为625行，50场，只有医疗或其它专业领域才用到一些非标准制式。
另外，日本为NTSC制式，525行，60场（黑白为EIA）。
5.依供电电源划分110VAC（NTSC制式多属此类），220VAC，24VAC。
12VDC或9VDC （微型摄像机多属此类）。
6.按同步方式划分内同步：用摄像机内同步信号发生电路产生的同步信号来完成操作。
CCD
CCD，英文全称：Charge-coupled Device，中文全称：电荷耦合元件。
可以称为CCD图像传感器。
CCD是一种半导体器件，能够把光学影像转化为数字信号。
CCD 上植入的微小光敏物质称作像素（Pixel）。
一块CCD上包含的像素数越多，其提供的画面分辨率也就越高。
CCD的作用就像胶片一样，但它是把图像像素转换成数字信号。
CCD上有许多排列整齐的电容，能感应光线，并将影像转变成数字信号。
经由外部电路的控制，每个小电容能将其所带的电荷转给它相邻的电容。
CCD发展史CCD是于1969年由美国贝尔实验室（Bell Labs）的维拉〃波义耳(Willard S. Boyle)和乔治〃史密斯（George E. Smith）所发明的。
当时贝尔实验室正在发展影像电话和半导体气泡式内存。
将这两种新技术结合起来后，波义耳和史密斯得出一种装臵，他们命名为‚电荷‘气泡’元件‛（Charge "Bubble" Devices）。
这种装臵的特性就是它能沿着一片半导体的表面传递电荷，便尝试用来做为记忆装臵，当时只能从暂存器用‚注入‛电荷的方式输入记忆。
但随即发现光电效应能使此种元件表面产生电荷，而组成数位影像。
到了70年代，贝尔实验室的研究员已经能用简单的线性装臵捕捉影像，CCD就此诞生。
有几家公司接续此一发明，着手进行进一步的研究，包括快捷半导体（Fairchild Semiconductor）、美国无线电公司（RCA）和德州仪器（Texas Instruments）。
其中快捷半导体的产品率先上市，于1974年发表500单元的线性装臵和100x100像素的平面装臵。
CCD简介CCD广泛应用在数码摄影、天文学，尤其是光学遥测技术、光学与频谱望远镜，和高速摄影技术如Lucky imaging。
CCD在摄像机、数码相机和扫描仪中应用广泛，只不过摄像机中使用的是点阵CCD，即包括x、y两个方向用于摄取平面图像，而扫描仪中使用的是线性CCD，它只有x一个方向，y方向扫描由扫描仪的机械装臵来完成。
感光芯片类型
感光芯片类型感光芯片是数码相机中最重要的组成部分之一，它是将光线转换成数字信号的关键。
目前市场上主要有两种类型的感光芯片：CCD和CMOS。
CCD（Charge-Coupled Device）是一种传统的感光芯片，它是由美国贝尔实验室的Willard Boyle和George Smith发明的。
CCD芯片的结构比较简单，由一系列的光电二极管组成，每个光电二极管都可以将光线转换成电荷，然后将电荷传递到下一个光电二极管，最终传递到芯片的输出端。
由于CCD芯片的结构比较简单，所以它的噪声比较小，色彩还原度比较高，适合拍摄静态的照片。
CMOS（Complementary Metal-Oxide-Semiconductor）是一种新型的感光芯片，它是由美国康奈尔大学的Eric Fossum发明的。
CMOS芯片的结构比较复杂，由一系列的光电二极管和晶体管组成，每个光电二极管都可以将光线转换成电荷，然后通过晶体管将电荷转换成数字信号。
由于CMOS芯片的结构比较复杂，所以它的噪声比较大，色彩还原度比较低，但是它的功耗比较低，适合拍摄动态的照片。
总的来说，CCD芯片适合拍摄静态的照片，而CMOS芯片适合拍摄动态的照片。
但是随着技术的不断进步，CMOS芯片的噪声和色彩还原度也在不断提高，所以在未来，CMOS芯片可能会逐渐取代CCD 芯片成为数码相机的主流感光芯片。
除了CCD和CMOS芯片之外，还有一种叫做BSI（Backside Illumination）的感光芯片。
BSI芯片是一种新型的感光芯片，它是由索尼公司发明的。
BSI芯片的结构比较特殊，它的光电二极管是从芯片的背面照射的，这样可以提高光线的利用率，从而提高照片的质量。
BSI芯片的噪声和色彩还原度比较高，适合拍摄高质量的照片。
总的来说，感光芯片是数码相机中最重要的组成部分之一，它的类型和质量直接影响着照片的质量。
目前市场上主要有CCD、CMOS和BSI三种类型的感光芯片，每种类型的芯片都有自己的优缺点，消费者可以根据自己的需求选择适合自己的感光芯片。
芯片识别 摄像机芯片方案
选购摄像机不能忽视芯片方案的选择2011-02-25 15:42:15 分享到CPS微博来源:网络作者:【大中小】随着监控摄像机的日趋普遍，民用监控市场需求猛增，外加上普遍产品价格下降，民用自主选择监控产品也不是什么新鲜事了，从目前发展来看，民用监控摄像机领域依然以模拟机为主，但通观整个摄像机市场，我们不仅可以看到产品型号众多，形式各样随着监控摄像机的日趋普遍，民用监控市场需求猛增，外加上普遍产品价格下降，民用自主选择监控产品也不是什么新鲜事了，从目前发展来看，民用监控摄像机领域依然以模拟机为主，但通观整个摄像机市场，我们不仅可以看到产品型号众多，形式各样，就连产品品牌也是鱼龙混杂良莠不齐，这为民用选购监控摄像机带来了阻碍，例如相同一个外观的一体机就可能会出现十几个品牌，我们仅凭外观根本无法判断其真正的质量是否过关，那我们应该如何进一步识别一款监控摄像机的好坏呢?接下来让我们为民用消费者指点迷津：如何选择一款物美价廉的监控摄像机?我们要先了解它的基本构造，首先我们由内到外帮你全方位的分析一下监控摄像机的组成部件和基本结构，让您对监控摄像机有一个立体的基本认识。
一款摄像机拿来，我们首先看到的就是外壳，这个就是造成民用选择困难的主要难题，原因是千篇一律的模具加上价格的相僵持，同样一摸一样外观的产品价格可能从100元-500元不等，只有我们拆开外壳之后，才能通过摄像机的内部世界来区分一款产品的好坏，由图上我们可以看到，一款摄像机都有一套完成的“方案”组成，其中最影响效果的就是CCD+DSP的品质，接下来我们就从这两方面入手有效的区分一款摄像机的好坏?一、从摄像机CCD来区分档次：CCD是一种半导体器件，能够把光学影像转化为数字信号，因此CCD品质是摄像机成像效果的主要保障，CCD的加工工艺有两种，一种是TTL工艺，一种是CMOS工艺，现在市场上所说的CCD和CMOS 其实都是CCD，只不过是加工工艺不同，前者是毫安级的耗电量，而后者是微安级的耗电量。
CCD芯片尺寸和镜头焦距计算方法
CCD芯片尺寸1英寸——靶面尺寸为宽12.7mm*高9.6mm，对角线16mm。
英寸——靶面尺寸为宽8.8mm*高6.6mm，对角线11mm。
英寸——靶面尺寸为宽6.4mm*高4.8mm，对角线8mm。
英寸——靶面尺寸为宽4.8mm*高3.6mm，对角线6mm。
英寸——靶面尺寸为宽3.2mm*高2.4mm，对角线4mm。
监控摄像头镜头焦距计算方法。
一、公式计算法：视场和焦距的计算视场系指被摄取物体的大小，视场的大小是以镜头至被摄取物体距离，镜头焦头及所要求的成像大小确定的。
1、镜头的焦距，视场大小及镜头到被摄取物体的距离的计算如下；f=wL/Wf=hL/hf：镜头焦距w：图象的宽度（被摄物体在ccd靶面上成象宽度）W：被摄物体宽度L：被摄物体至镜头的距离h：图象高度（被摄物体在ccd靶面上成像高度）视场（摄取场景）高度H：被摄物体的高度ccd靶面规格尺寸：单位mm规格WH4.83.66.44.88.86.61"12.79.6由于摄像机画面宽度和高度与电视接收机画面宽度和高度一样，其比例均为4:3,当L不变，H或W增大时，f变小，当H或W不变，L增大时，f增大。
2、视场角的计算如果知道了水平或垂直视场角便可按公式计算出现场宽度和高度。
水平视场角β（水平观看的角度）β=2tg-1=垂直视场角q（垂直观看的角度）q=2tg-1=式中w、H、f同上水平视场角与垂直视场角的关系如下：q=或=q表2中列出了不同尺寸摄像层和不同焦距f时的水平视场角b的值，如果知道了水平或垂直场角便可按下式计算出视场高度H和视场宽度W. H=2Ltg、W=2Ltg例如；摄像机的摄像管为镜头焦距f为12mm，从表2中查得水平视场角为40℃而镜头与被摄取物体的距离为2m，试求视场的宽度w。
W=2Ltg=2×2tg=1.46m则H=W=×1.46=1.059m焦距f越和长，视场角越小，监视的目标也就小。
CCD与CMOS的对比
一个人听夜雨 制作
二、差异对比：
1.灵敏度差异（感光区域）：由于CMOS传感器的每个象素由四个晶体管 与一个感光二极管构成(含放大器与A/D转换电路)，使得每个象素的感 光区域远小于象素本身的表面积，因此在象素尺寸相同的情况下，CMOS 传感器的灵敏度要低于CCD传感器。 2. 成 本 差 异 （ 制 造 ） ： CMOS 传 感 器 采 用 一 般 半 导 体 电 路 最 常 用 的 CMOS工艺，可以轻易地将周边电路(如AGC、CDS、Timing generator 、 或 DSP 等 ) 集 成 到 传 感 器 芯 片 中 ， 因 此 可 以 节 省 外 围 芯 片 的 成 本 ； CCD采用电荷传递的方式传送数据，只要其中有一个象素不能运行，就 会导致一整排的数据不能传送，因此控制CCD传感器的成品率比CMOS 传感器困难许多。因此，CCD传感器的成本会高于CMOS传感器。
一个人听夜雨 制作
一个人听夜雨 制作 一个人听夜雨 制作
CCD与CMOS的区别及CCD的选购
一、简介 二、CCD与CMOS差异对比 三、CCD的参数选择
一个人听夜雨 制作
一、简介：
CCD与CMOS传感器（芯片）是当前被普遍采用的两种 图像传感器（数字影像捕捉技术），两者都是利用感光 二极管(photodiode)进行光电转换，将图像转换为数字数 据，而其主要差异是数字数据传送的方式不同。
一个人听夜雨 制作
CCD的性能参数：
3、噪声 CCD的噪声包含信号噪声、读出噪声和热噪声。 （1）、信号噪声是指信号的随机噪声。 （2）、读出噪声是电荷转移时产生的噪声，它发生在每次电荷转移过 程中，因此与读取的速度有关，读取速度越快，读出噪声也越高。 （3）、热噪声是温度引起的噪声，温度越低，热噪声越小。 4、分辨率 面阵CCD的分辨率一般是指空间分辨率，它主要取决于CCD芯片的象 元数和像素大小。 当CCD与光谱仪配合使用来进行光谱摄制时，其光谱分辨率则与光谱仪 的光学色散能力以及CCD芯片的像素大小都有关系。
ccd定位原理
ccd定位原理CCD定位原理。
CCD（Charge-Coupled Device）是一种广泛应用于数码相机、摄像机、扫描仪等光学设备中的光电转换元件，它的定位原理是通过对光信号的转换和处理，实现对物体位置的精确定位。
CCD定位原理的核心在于光电转换和信号处理，下面将详细介绍CCD定位原理的工作原理和应用。
首先，CCD定位原理的工作原理是利用半导体材料对光信号的敏感性。
当光线照射到CCD芯片上时，光子会激发半导体中的电子，使得电子在半导体中产生电荷。
这些电荷会被储存在CCD芯片的像素单元中，并且可以根据不同的光强产生不同的电荷量。
通过控制CCD芯片的曝光时间和光敏度，可以实现对光信号的精确捕捉和转换。
其次，CCD定位原理还涉及到对光信号的处理和转换。
CCD芯片中的电荷会经过AD转换器转换成数字信号，然后通过信号处理电路进行处理和放大，最终输出成为数字图像信号。
在这个过程中，CCD芯片会根据光信号的强弱和位置产生不同的电荷量，通过对这些电荷的转换和处理，可以实现对物体位置的精确定位。
最后，CCD定位原理在实际应用中具有广泛的应用价值。
在数码相机和摄像机中，CCD芯片可以将光信号转换成数字图像信号，实现对物体位置和形态的精确定位和捕捉。
在工业自动化领域，CCD定位原理可以应用于机器视觉系统中，实现对产品位置和形态的精确定位和检测。
此外，CCD定位原理还可以应用于光学测量、医学影像等领域，为各种应用场景提供精准的定位和测量技术支持。
总之，CCD定位原理是一种基于光电转换和信号处理的定位技术，通过对光信号的精确捕捉和转换，实现对物体位置的精确定位。
在各种光学设备和自动化系统中具有广泛的应用价值，为现代科技和工业生产提供了重要的技术支持。
希望通过本文的介绍，可以更好地理解CCD定位原理的工作原理和应用，为相关领域的研究和应用提供参考和帮助。
视觉选型指南
一、選擇CCD關鍵參數：1.精度：根据“视野”与“分辨率” 选择CCD。
“视野” 是指CCD在X 和Y 方向上所能覆盖的范围，而“分辨率”是由1 个像素等于多少mm 来确定的。
以下公式表示了它们的关系。
分辨率= Y 方向的视野(mm) / CCD 在Y 方向上的像素数2.視野：是指CCD 在X 和Y 方向上所能覆盖的范围3.工作距離：WD(工作距离= 镜头顶端与工件之间的距离) 、4.景深：確定產品是靜止的，還是運動的，或者是不同的產品會有高度差。
5.安裝空間：如果空間不足。
可以選擇小型ccd 和側視鏡比較合適。
6.傳輸速度：标准速度的31 万像素CCD 以16.0 ms 的速率传输图像。
相同分辨率的高速CCD 具有4.7 ms 的图像传输速度。
在由于高速生产线而需要更快处理时间的检测中，高速CCD 非常有效7.黑白與彩色CCD的選擇：应根据需要检测什么类型的瑕疵来选择彩色或黑白CCD。
难以与背景区分的瑕疵可能需要使用彩色CCD。
8.軟件調試：光源選擇步驟：一.根据目标材料、形状和应用，从以下三种类型中选择合适的照射方向：镜面反射、漫反射和透射。
(1)镜面反射光从目标上直接反射回CCD。
这种照明在检测玻璃基板等高反射性工件时非常有效。
（2）漫反射光在目标表面反射时向许多方向散射。
这种照明方法在通过反射性包装检测工件时非常有效。
（3）透射从目标背后发出光线，CCD 接收透射的轮廓。
这种方法通常在尺寸检测中使用二. 确定合适的型状一旦根据类型（镜面反射型、漫反射型、透射型）选择了照明方法，即可根据要检测的工件、检测工件的背景及其周围环境选择型号。
按照明类型分类的典型照明设备镜面反射型同轴照明环形照明条形照漫反射型低角度照明环形照明条形照明透射型面照明棒形照明-鏡面反射型的照明最佳旋轉是同軸照明，條件如下：1照明在玻璃表面上反射。
2需要增强玻璃板和背景之间的差异。
3最好对工件实施垂直照明。
4可在目标上方提供一定的空间。
CCD摄像机基础知识
CCD摄像机基础知识在闭路监控系统中，摄像机又称摄像头或CCD（Charge Coupled Device）即电荷耦合器件。
严格来说，摄像机是摄像头和镜头的总称，而实际上，摄像头与镜头大部分是分开购买的，用户根据目标物体的大小和摄像头与物体的距离，通过计算得到镜头的焦距，所以每个用户需要的镜头都是依据实际情况而定的，不要以为摄像机（头）上已经有镜头。
摄像头的主要传感部件是CCD，它具有灵敏度高、畸变小、寿命长、抗震动、抗磁场、体积小、无残影等特点，CCD能够将光线变为电荷并可将电荷储存及转移，也可将储存之电荷取出使电压发生变化，因此是理想的摄象元件。
是代替摄像管传感器的新型器件。
摄物体的图像经过镜头聚焦至CCD芯片上，CCD根据光的强弱积累相应比例的电荷，各个像素积累的电荷在视频时序的控制下，逐点外移，经滤波、放大处理后，形成视频信号输出。
视频信号连接到监视器或电视机的视频输入端便可以看到与原始图像相同的视频图像。
这个标准的视频信号同家用的录像机、VCD机、家用摄像机的视频输出是一样的，所以也可以录像或接到电视机上观看。
第一章摄像机发展史第一节CCD发展简史CCD产品问世已有30多年，从当时的20万像素发展到目前的500—800万像素，无论其市场规模还是其应用面，都得到了巨大的发展，可以说是在平稳中逐步提高，特别是近几年来，在消费领域中的应用发展速度更快。
由于CCD的技术生产工艺复杂，目前业界只有索尼、飞利浦、柯达、松下、富士和夏普６家厂商可以批量生产，而其中最主要的供商应是索尼，飞利浦和柯达，其中，在各厂商市占率方面，索尼以50％的市占率，成为市场领导厂商。
索尼从70年代研发CCD以来，即将其广泛运用在摄录放影机及广播电视等专业用摄影机等器材上，目前索尼的研发水平仍是领先于其它公司之上目前的CCD组件，每一个像素的面积和开发初期比较起来，己缩小到1/10以下。
今后在应用产品趋向小型化，高像素的要求下，单位面积将会更加的缩小。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CCD芯片就像人的视网膜，是摄像头的核心。
目前市场上大部分摄像头采用的是日本SONY、SHARP、松下、LG等公司生产的芯片，现在国也有能力生产，但质量就要稍逊一筹。
因为芯片生产时产生不同等级，各厂家获得途径不同等原因，造成CCD采集效果也大不相同。
在购买时，可以采取如下方法检测：接通电源，连接视频电缆到监视器，关闭镜头光圈，看图像全黑时是否有亮点，屏幕上雪花大不大，这些是检测CCD芯片最简单直接的方法，而且不需要其它专用仪器。
然后可以打开光圈，看一个静物，如果是彩色摄像头，最好摄取一个色彩鲜艳的物体，查看监视器上的图像是否偏色，扭曲，色彩或灰度是否平滑。
好的CCD可以很好的还原景物的色彩，使物体看起来清晰自然；而残次品的图像就会有偏色现象，即使面对一白纸，图像也会显示蓝色或红色。
个别CCD由于生产车间的灰尘，CCD靶面上会有杂质，在一般情况下，杂质不会影响图像，但在弱光或显微摄像时，细小的灰尘也会造成不良的后果，如果用于此类工作，一定要仔细挑选。
第二章摄像机的主要技术参数一、CCD尺寸即摄象机靶面。
目前采用的芯片大多数为1/3”和1/4”。
在购买摄像头时，特别是对摄像角度有比较严格要求的时候，CCD靶面的大小，CCD与镜头的配合情况将直接影响视场角的大小和图像的清晰度。
在相同的光学镜头下，成像尺寸越大，视场角越大。
1英寸——靶面尺寸为宽12.7mm*高9.6mm，对角线16mm。
2/3英寸——靶面尺寸为宽8.8mm*高6.6mm，对角线11mm。
1/2英寸——靶面尺寸为宽6.4mm *高4.8mm，对角线8mm。
1/3英寸——靶面尺寸为宽4.8mm *高3.6mm，对角线6mm。
1/4英寸——靶面尺寸为宽3.2mm *高2.4mm，对角线4mm。
二、CCD像素是CCD的主要性能指标，它决定了显示图像的清晰程度，分辨率越高，图像细节的表现越好。
CCD是由面阵感光元素组成，每一个元素称为像素，像素越多，图像越清晰。
现在市场上大多以25万和38万像素为划界，38万像素以上者为高清晰度摄象机。
三、水平分辨率分辨率是用电视线（简称线TV LINES）来表示的。
彩色摄象机的典型分辨率是在320到500电视线之间，主要有330线、380线、420线、460线、500线等不同档次。
分辨率与CCD和镜头有关，还与摄像头电路通道的频带宽度直接相关，通常规律是1MHz的频带宽度相当于清晰度为80线。
频带越宽，图像越清晰，线数值相对越大。
四、最小照度照度又称灵敏度。
是CCD对环境光线的敏感程度，或者说是CCD正常成像时所需要的最暗光线。
照度的单位是勒克斯（L UX），数值越小，表示需要的光线越少，摄像头也越灵敏。
照度是反映光照强度的一种单位，单位是每平方米的流明数，1LUX大约等于1烛光在1米距离的照度1LUX=1Lm/M*M（Lm是光通量的单位）黑白摄像机的灵敏度大约是0.02-0.5Lux(勒克斯)，彩色摄像机多在1Lux以上。
摄像的灵敏度与镜头F值有关，0.97L ux/F0.75相当于2.5Lux/F1.2相当于3.4Lux/F1.0 普通型：正常工作所需照度1~3LUX 月光型：正常工作所需照度0.1L UX左右星光型：正常工作所需照度0.01LUX以下红外型：采用红外灯照明，在没有光线的情况下也可以成像参考环境与照度：参照环境大概照度夏日下100000Lux室日光灯100Lux阴天室外10000Lux黄昏室10Lux电视台演播室1000Lux20cm处烛光10-15Lux距60W台灯60cm桌面300Lux夜间路灯0.1Lux照度值不仅与镜头的光圈大小（F值）有关，与测试时的周边环境也有着较大的关系，以光圈大小（F值）而言，光圈愈大则其所代表的F值愈小，所需的照度愈低。
五、扫描制式根据各国供电所采用的频率不同，有PAL制和NTSC制之分。
50HZ：PAL制，隔行扫描（PAL）制式（黑白为CCIR），标准为625行，50场。
60HZ：NTSC制式，525行，60场（黑白为EIA）。
六、摄象机电源交流有220V、110V、24V，直流为12V 或9V。
七、信噪比当摄像机摄取较亮场景时，监视器显示的画面通常比较明快，观察者不易看出画面中的干扰噪点；而取较暗场景时，监视器显示的画面就比较昏暗，观察者很容易看到画面中雪花状的干扰噪点。
干扰噪点的强弱与摄像机的信噪比指标有直接关系，即信噪比越高，干扰噪点对画面的影响就越小。
信噪比是信号电压对于噪声电压的比值，通常用符号S/N来表示。
由于在一般情况下，信号电压远高于噪声电压，比值非常大，信噪比的单位用DB来表示。
一般摄像机给出的信噪比值均是在AGC（自动增益控制）关闭时的值，因为当AGC接通时，会对小信号进行提升，使得噪声电平也相应提高。
信噪比的典型值为45~55db，若为50db，则图像有少量噪声，但图像质量良好；若为60db，则图像质量优良，不出现噪声。
八、视频输出1Vp-p、75Ω，采用BNC接头。
九、镜头安装方式有C和CS方式，两者的螺纹均为1英寸32牙，直径为1英寸，差别是镜头距CCD靶面的距离不同。
C式安装座从基准面到焦点的距离为17.562毫米，比CS式距离CCD靶面多一个专用接圈的长度，CS式距焦点距离为1 2.5毫米。
在安装镜头前，先看一看摄像头和镜头是不是同一种接口方式，如果不是，就需要根据具体情况增减接圈。
有的摄像头不用接圈，而采用后像调节环（如松下产品），调节时，用螺丝刀拧松调节环上的螺丝，转动调节环，此时CCD靶面会相对安装基座向后（前）运动，也起到接圈的作用。
另外（如SONY，JVC）采用的方式类似后像调节环，它的固定螺丝一般在摄像机的侧面。
拧松后，调节顶端的一个齿轮，也可以使图象清晰而不用加减接圈。
十、同步方式对单台摄象机而言，主要的同步方式有下列三种：同步——利用摄象机部的晶体振荡电路产生同步信号来完成操作。
外同步——利用一个外同步信号发生器产生的同步信号送到摄象机的外同步输入端来实现同步。
电源同步——也称之为线性锁定或行锁定，是利用摄象机的交流电源来完成垂直推动同步，即摄象机和电源零线同步。
十一、自动增益控制所有摄象机都有一个将来自CCD的信号放大到可以使用水准的视频放大器，其放大量即增益，将微弱的信号放大到能正常使用，从而使摄像机能在亮度较低的环境下使用。
然而在亮光照的环境中放大器将过载，使视频信号畸变。
需利用摄象机的自动增益控制（AGC）电路去探测视频信号的电平，适时地开关AGC，从而使摄象机能够在较大的光照围工作，即在低照度时自动增加摄象机的灵敏度，从而提高图像信号的强度来获得清晰的图像。
而照度较高时能自动降低增益放大倍数，保证图像不发生畸变。
自动增益打开时，售叼电压和噪声电压被同时放大，信噪比将会减小。
此时的噪点也会比较明显。
十二、背光补偿通常，摄象机的自动增益控制是通过对整个视场的平均亮度来调节增益的，但如果视场中包含一个很亮的背景区域，而观察的主体目标处于亮场的包围中，画面会显示一片昏暗，无层次。
放大器检测到的信号平均电平很高，增益的倍数也随之减少，无法改进画面主体目标的明暗度。
当背景光补偿为开启时，摄象机仅对整个视场的部份区域进行检测，来得到整个视场的平均信号电平，从而确定AGC电路的工作值。
由于子区域的平均电平很低，所以增益也会较高。
整个画面都会更加明亮。
十三、电子快门这是一个类比于照像机的机械快门功能提出的一个术语，相当于控制CCD图像传感受器的感光时间，感光时间越长，电荷积累时间也就越长，输出信号电流的强度也就越大。
在照度较高的地方，感光时间要求短些，否则画面会偏白。
在照度较低的地方，感光时间要求长些，这样画面会积累较多的电荷，从而使图像变得清晰。
CCD摄像机的电子快门还可以有效的防止高速移动物体的拖影现象。
十四、白平衡图像的各种色彩是由红、绿、蓝三种颜色组成的，当电路中的红、绿、蓝三种色彩各自的的信号电压相等时，可以在监视器上输出纯白色的被摄景物，此时称之为白平衡。
此时，摄像机能够显示最真实的被摄物体。
白平衡如果未调节好，显示的画面将出现偏色（红、蓝、绿）的情况。
白平衡设置有两种方式，自动白平衡和手动白平衡A、自动白平衡连续方式——此时白平衡设置将随着景物色彩温度的改变而连续地调整，围为2800~6000K。
这种方式对于景物的色彩温度在拍摄期间不断改变的场合是最适宜的，使色彩表现自然，但对于景物中很少甚至没有白色时，连续的白平衡不能产生最佳的彩色效果。
按钮方式——先将摄象机对准诸如白墙、白纸等白色目标，然后将自动方式开关从手动拨到设置位置，保留在该位置几秒钟或者至图像呈现白色为止，在白平衡被执行后，将自动方式开关拨回手动位置以锁定该白平衡的设置，此时白平衡设置将保持在摄象机的存储器中，直至再次执行被改变为止，其围为2300~ 10000K，在此期间，即使摄象机断电也不会丢失该设置。
以按钮方式设置白平衡最为精确和可靠，适用于大部分应用场合。
B、手动白平衡开手动白平衡将关闭自动白平衡，此时改变图像的红色或兰色状况有多达107个等级供调节，如增加或减少红色各一个等级、增加或减少兰色各一个等级。
除次之外，有的摄象机还有将白平衡固定在3200K（白炽灯水平）和5500K（日光水平）等档次命令。
十五、低速快门（SLOW/SHUTTER）此类的摄影机获得低照度下图像的方法是通过电荷单帧累积方式增加CCD在单帧图像的爆光量，从而提高摄像机对单帧图像的灵敏度。
这种方式也可以获得较低的照度指针，但是需要降低图像的连贯程度，所以选择这种摄像机时要注意尽可能不要同云台一起使用，否则会造成丢失画面的现象。
在获得低照度下图像上还有一些其它的办法，但都不能从根本上解决照度问题。
此类摄像机又称为（画面）累积型摄像机，是利用计算机存的技术，连续将几个因光线不足而较显模糊的画面累积起来，成为一个影像清晰的画面，运用SLOW SHUTTER技术降低摄像机照度至0.008LUX/F1.2（×128），并且画面能够累积的帧数 (128帧)是属于甚至包括进口品牌再的领先水平。
此类型低照度摄像机适用于禁止红、紫外线破坏的博物馆，夜间生物活动观察，夜间军事海岸线监视等，属性较静态场所的监视。
