高中物理远距离输电在电力系统中，电能从发电厂输送到用户端需要经过长距离的传输。
由于发电厂和用户之间的距离往往较远，因此需要采取一些措施来确保电能能够安全、高效地传输。
高中物理课程中涉及到的远距离输电原理和基础知识，对于我们了解电力系统的基本概念和解决相关问题具有重要意义。
一、远距离输电的基本原理在远距离输电中，发电厂将产生的电能通过升压变压器升压，然后通过高压输电线路传输到降压变压器，最后将电压降低到用户端所需要的电压等级，输送到用户端。
在这个过程中，升压变压器将电压升高，使得电流减小，从而降低传输过程中的电能损失。
二、远距离输电的优缺点远距离输电的优点主要包括：1、能够将电能输送到较远的距离，覆盖更大的供电范围；2、传输容量大，能够满足大型城市和工业园区的电力需求；3、传输效率较高，能够减少传输过程中的电能损失。
远距离输电的缺点主要包括：1、建设成本较高，需要投入大量资金建设输电线路和配套设施；2、容易受到气候、地理环境等因素的影响，如雷击、冰灾等自然灾害会对输电线路造成损害；3、需要采取措施来保护环境和生态平衡，避免在输电线路建设过程中对环境和生态造成破坏。
三、高中物理课程中的远距离输电知识在高中物理课程中，远距离输电是电磁感应和交流电理论应用的一个重要方面。
学生需要了解变压器的工作原理、交流电的频率和波形、三相交流电的产生和传输等方面的知识。
学生还需要了解输电线路的电阻和电感对传输电流的影响，以及如何采取措施来降低传输过程中的电能损失。
四、结论远距离输电是电力系统中的重要组成部分，对于保障人们的生产和生活用电需求具有重要意义。
高中物理课程中涉及到的远距离输电原理和基础知识是理解电力系统基本概念和解决相关问题的基础。
在未来的学习和工作中，我们还需要进一步深入学习和研究电力系统中的远距离输电技术，为保障电力系统的安全、稳定、高效运行做出贡献。
顾城的《远和近》是一首极富哲理性和情感深度的小诗，它以独特的视角揭示了人际关系中的微妙复杂性和心理距离的深远影响。
高中物理远距离输电

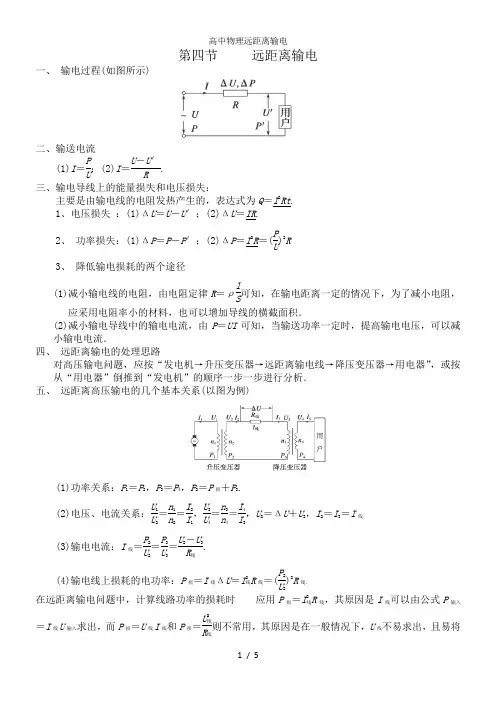

第四节 远距离输电一、 输电过程(如图所示)二、输送电流(1)I ＝P U ；(2)I ＝U －U ′R. 三、输电导线上的能量损失和电压损失：主要是由输电线的电阻发热产生的，表达式为Q ＝I 2Rt . 1、电压损失 ：(1)ΔU ＝U －U ′；(2)ΔU ＝IR .2、 功率损失：(1)ΔP ＝P －P ′；(2)ΔP ＝I 2R ＝(P U)2R 3、 降低输电损耗的两个途径(1)减小输电线的电阻，由电阻定律R ＝ρl S可知，在输电距离一定的情况下，为了减小电阻，应采用电阻率小的材料，也可以增加导线的横截面积．(2)减小输电导线中的输电电流，由P ＝UI 可知，当输送功率一定时，提高输电电压，可以减小输电电流．四、 远距离输电的处理思路对高压输电问题，应按“发电机→升压变压器→远距离输电线→降压变压器→用电器”，或按从“用电器”倒推到“发电机”的顺序一步一步进行分析． 五、 远距离高压输电的几个基本关系(以图为例)(1)功率关系：P 1＝P 2，P 3＝P 4，P 2＝P 损＋P 3.(2)电压、电流关系：U 1U 2＝n 1n 2＝I 2I 1，U 3U 4＝n 3n 4＝I 4I 3，U 2＝ΔU ＋U 3，I 2＝I 3＝I 线． (3)输电电流：I 线＝P 2U 2＝P 3U 3＝U 2－U 3R 线.(4)输电线上损耗的电功率：P 损＝I 线ΔU ＝I 2线R 线＝(P 2U 2)2R 线． 在远距离输电问题中，计算线路功率的损耗时 应用P 损＝I 2线R 线，其原因是I 线可以由公式P 输入＝I 线U 输入求出，而P 损＝U 线I 线和P 损＝U 2线R 线则不常用，其原因是在一般情况下，U 线不易求出，且易将U线和U输入相混而造成错误．典例分析：例1、中国已投产运行的1 000 kV特高压输电，是目前世界上电压最高的输电工程．假设甲、乙两地原来用500 kV的超高压输电，在保持输送电功率和输电线电阻都不变的条件下，现改用1 000 kV特高压输电，不考虑其他因素的影响．则( )A．送电电流变为原来的2倍 B．输电线上降落的电压将变为原来的2倍C．输电线上降落的电压将变为原来的12D．输电线上损耗的电功率将变为原来的12例2、在远距离输电时，输送的电功率为P，输电电压为U，所用导线电阻率为ρ，横截面积为S，总长度为l，输电线损失的电功率为P′，用户得到的电功率为P用，则下列关系式中正确的是( )A．P′＝U2Sρl B．P′＝P2ρlU2SC．P用＝P－U2SρlD．P用＝P(1－PρlU2S)例3、远距离输送一定功率的交变电流，若输送电压升高为原来的n倍，关于输电线上由电阻造成的电压损失和功率损失的说法中，正确的是( )A．输电线上的电功率损失是原来的1/n；B．输电线上的电功率损失是原来的1/n2；C．输电线上的电压损失是原来的1/n； D．输电线上的电压损失是原来的n倍例4、在如图所示的远距离输电电路图中，升压变压器和降压变压器均为理想变压器，发电厂的输出电压和输电线的电阻均不变，随着发电厂输出功率的增大，下列说法中正确的有( ) A．升压变压器的输出电压增大B．降压变压器的输出电压增大C．输电线上损耗的功率增大D．输电线上损耗的功率占总功率的比例增大例5、一座小型发电站的输出功率是20 kW，输电线路总电阻是5 Ω.(1)若输电电压是400 V，输电线路损耗的功率是多少？(2)若改用5000 V高压输电，用户端利用n1∶n2＝22∶1的变压器降压，用户得到的电压是多少？例6、一台发电机输出的电功率为100kw，输出电压为250v，先欲向远处输电，若输电线总电阻为8Ω，要求输电时输电线上损失的电功率不超过输送电功率的5%，要向用户输送200v电压，求：（1）试画出这次输电线路的示意图；（2）输电所需升压变压器和降压变压器的原副线圈的匝数之比分别是多少？（3）用户得到的电功率是多少？课堂针对练习：1、在远距离输电中，当输电线的电阻和输送的电功率不变时，那么( )A ．输电线路上损失的电压与输送电流成正比B ．输电的电压越高，输电线路上损失的电压越大C ．输电线路上损失的功率跟输送电压的平方成反比D ．输电线路上损失的功率跟输电线上的电流成正比2、通过一理想变压器，经同一线路输送相同的电功率P ，原线圈的电压U 保持不变，输电线路的总电阻为R .当副线圈与原线圈的匝数比为k 时，线路损耗的电功率为P 1，若将副线圈与原线圈的匝数比提高到nk ，线路损耗的电功率为P 2，则P 1和P 2P 1分别为( ) A.PR kU ，1n B ．(P kU )2R ，1n C.PR kU ，1n 2 D ．(P kU )2R ，1n2 3、某发电厂原来用11kV 的交流电压输电，后来改用升压变压器将电压升高到220kV 输电，输送的电功率都是P ，若输电线路的电阻为R ，则下列说法中正确的是（ ） A. 据公式U P I /=，提高电压后输电线上的电流降为原来的1/20 B. 据公式R U I /=，提高电压后输电线上的电流增为原来的20倍 C. 据公式R I P 2=，提高电压后输电线上的功率损耗减为原来的1/400D. 据公式R U P /2=，提高电压后输电线上的功率损耗将增大为原来的400倍4、为消除高压输电线上的凌冰，有人设计了这样的融冰思路：利用电流的热效应除冰．若在正常供电时，高压线上送电电压为U ，电流为I ，热耗功率为P ；除冰时，输电线上的热耗功率需变为9P ，则除冰时(认为输电功率和输电线电阻不变)( )A ．输电电流为3IB ．输电电流为9IC ．输电电压为3UD ．输电电压为13U5、有一台内阻为Ω1的发电机，供给一个学校用电，升压变压器的匝数比4:1，降压变压器的匝数比1:4，输电线总电阻是Ω4，全校共有22个教室，每个教室有“220V 40W ”的电灯6盏，若要保证全部电灯正常发光，则： （1）发电机的输出功率应是多大？ （2）发电机的电动势是多大？ （3）输电效率是多大？6、在离用电单位的较远处建了一座小型的水电站，发电机输出功率为5kW ，输出电压为220V ，输电线的电阻Ω12，允许输电线路损耗功率为输送功率的6%，用电单位所需的电压为220V ，根据上述条件：（1）画出供电的电路示意图；（2）计算所用的升压变压器和降压变压器原、副线圈的匝数比各是多少？（设变压器为理想变压器）课后巩固练习：1、关于减小远距离输电线上的功率损耗，下列说法正确的是( )A．由功率P＝U2/R，应降低输电电压，增大导线电阻B．由P＝IU，应低电压小电流输电C．由P＝I2R，应减小导线电阻或减小输电电流D．上述说法均不对2、一小水电站，输出的电功率为20kW，输电线总电阻为Ω5.0，如果先用400V电压输送，后又改用2000V电压输送，则输送电压提高后，输电导线上损失的电功率的变化情况是（）A. 减小50WB. 减少1200WC. 减少61068.7⨯W D. 增大61068.7⨯W3、发电厂发电机的输出电压为U1，发电厂至用户的输电导线的总电阻为R，通过输电导线的电流为I，输电线末端的电压为U2，下面选项表示输电导线上损耗的功率的是( )A.U21RB.U1－U22RC．I2R D．I(U1－U2)4．远距离输电，原来用电压U0输电，在输电线上损失的电功率为P0，现在要使输电线上损失的电功率减少到原来的1/10，则输电电压应为( )A．100 U0 B.10 U0 C．U0/10 D．U0/1005、水电站向小山村输电，输送电功率为50 kW，若以1100 V送电，则线路损失为10 kW，若以3300V送电，则线路损失可降为( )A．3.3 kW B．1.1 kW C．30 kW D．11 kW6、某水电站，用总电阻为2.5 Ω的输电线输电给500 km外的用户，其输出电功率是3×106 kW，现用500 kV电压输电，则下列说法正确的是( )A．输电线上输送的电流大小为2.0×105 AB．输电线上由电阻造成的损失电压为15 kVC．若改用5 kV电压输电，则输电线上损失的功率为9×108 kWD．输电线上损失的功率为ΔP＝U2/r，U为输电电压，r为输电线的电阻7、某交流发电机输出功率为5×105 W，输出电压为U=1.0×103 V，假如输电线的总电阻R=10Ω，在输电线上损失的电功率等于输电功率的5%，用户使用电压U=380V.(1)画出输电线路的示意图（标明各部分的符号）（2）所用升压和降压变压器的原、副线圈的匝数比是多少？（使用的变压器是理想变压器）8、小型水利发电站的发电机输出功率为24.5 kW，输出电压为350 V，输电线总电阻为4Ω，为了使输电线损耗功率为发电机输出功率的5%，需在发电机处设升压变压器，用户所需电压为220 V，所以在用户处需安装降压变压器．输电电路图如图所示，求：(1)输电线上的电流．(2)升压变压器的原、副线圈的匝数之比．(3)降压变压器的原、副线圈的匝数之比．。
