02S404防水套管重量计算表

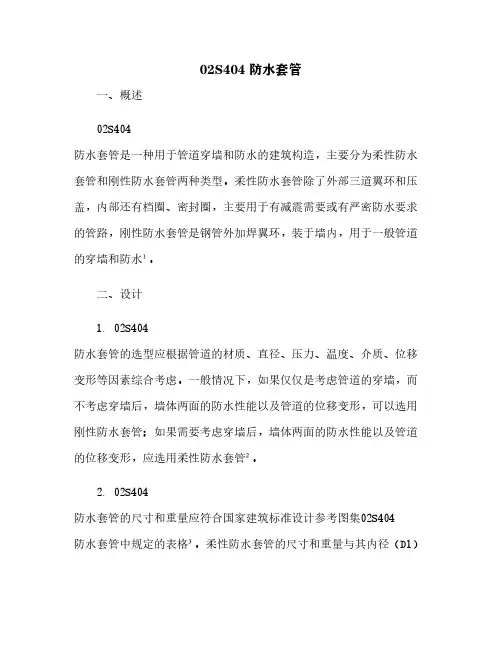

02S404 防水套管[1]
![02S404 防水套管[1]](https://img.taocdn.com/s3/m/f8679570c950ad02de80d4d8d15abe23492f0350.png)
02S404 防水套管一、概述02S404防水套管是一种用于管道穿墙和防水的建筑构造，主要分为柔性防水套管和刚性防水套管两种类型。
柔性防水套管除了外部三道翼环和压盖，内部还有档圈、密封圈，主要用于有减震需要或有严密防水要求的管路，刚性防水套管是钢管外加焊翼环，装于墙内，用于一般管道的穿墙和防水¹。
二、设计1. 02S404防水套管的选型应根据管道的材质、直径、压力、温度、介质、位移变形等因素综合考虑。
一般情况下，如果仅仅是考虑管道的穿墙，而不考虑穿墙后，墙体两面的防水性能以及管道的位移变形，可以选用刚性防水套管；如果需要考虑穿墙后，墙体两面的防水性能以及管道的位移变形，应选用柔性防水套管²。
2. 02S404防水套管的尺寸和重量应符合国家建筑标准设计参考图集02S404防水套管中规定的表格³。
柔性防水套管的尺寸和重量与其内径（D1）、外径（D2）、长度（L1）等参数有关；刚性防水套管的尺寸和重量与其内径（D3）、外径（D4）、长度（L2）等参数有关。
3. 02S404防水套管的材质应根据其使用环境和功能选择。
柔性防水套管的主体材质为不锈钢或碳钢，密封圈材质为橡胶或聚四氟乙烯；刚性防水套管的主体材质为碳钢或铸铁，翼环材质为碳钢或铸铁⁴。
穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇注范围应比翼环直径（D5）大200mm，而且必须将套管一次浇固于墙内。
穿管处混凝土墙厚应不小于300mm，否则应使墙壁一边加厚或两边加厚，加厚部分的直径至少为D5+200mm。
穿墙处应设置止水带或止水胶条，并与翼环紧密贴合。
管道与套管之间应留有适当间隙，并填充弹性材料或灌浆。
管道与套管的连接方式应根据管道的材质和压力选择，一般可采用法兰连接、螺纹连接、焊接连接等。
管道与套管的连接处应设置防腐层或保温层，以防止腐蚀或热损失。
三、安装1. 02S404防水套管的安装应按照设计图纸和施工规范进行，安装前应检查套管的型号、尺寸、材质、完好程度等是否符合要求，如有损坏或变形，应及时更换。

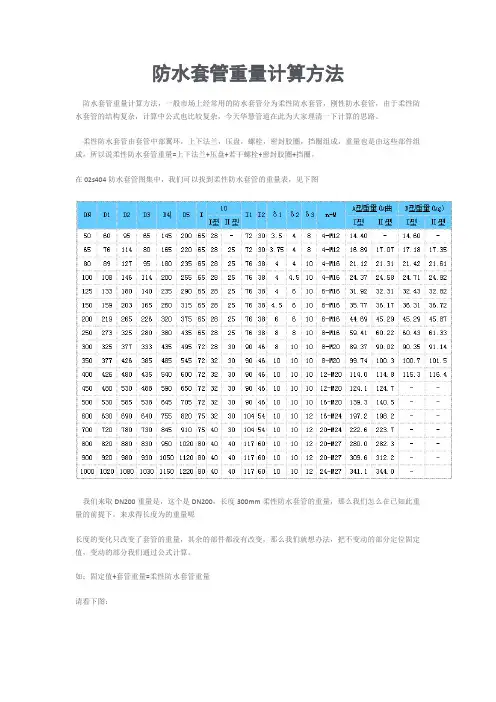

防水套管重量计算方法
防水套管重量计算方法防水套管重量计算方法，一般市场上经常用的防水套管分为柔性防水套管，刚性防水套管，由于柔性防水套管的结构复杂，计算中公式也比较复杂，今天华慧管道在此为大家理清一下计算的思路。
柔性防水套管由套管中部翼环，上下法兰，压盘，螺栓，密封胶圈，挡圈组成，重量也是由这些部件组成，所以说柔性防水套管重量=上下法兰+压盘+若干螺栓+密封胶圈+挡圈。
在02s404防水套管图集中，我们可以找到柔性防水套管的重量表，见下图我们来取DN200重量是，这个是DN200，长度300mm柔性防水套管的重量，那么我们怎么在已知此重量的前提下，来求得长度为的重量呢长度的变化只改变了套管的重量，其余的部件都没有改变，那么我们就想办法，把不变动的部分定位固定值，变动的部分我们通过公式计算。
如：固定值+套管重量=柔性防水套管重量请看下图：从本图中我们可以看到壁厚的标识，从重量表中查到此标识，DN200的壁厚为6个厚，在百度搜索钢管重量计算公式:公式：kg/m = (Od - Wt) * Wt * 我们把此公式换算成100mm，如下：公式：kg/mm100 = (Od - Wt) * Wt * 10。
其中Od是外径Wt是壁厚，那么我们来计算一下，100mm的管子的重量。
kg/mm100=(265 - * * 10=,这只是个理论上的重量，实际中钢板没有这么标准，会有一定的下差，但是差不了多少。
这个时候我们就能计算出固定值的重量了。
固定值== 因此计算DN200柔性防水套管的重量计算公式如下：柔性防水套管=+*L,其中L是套管的长度，那么计算所有的柔性防水套管的重量通用计算公式如下：柔性防水套管的重量=300长重量-套管300长重量+(Od - Wt) * Wt * 10*L即可。
本文由华慧管道设备提供，专业的防水套管厂家。
02S404柔性防水套管A型结构安装图及尺寸重量说明
02S404柔性防水套管A型结构安装图材料表见下页02S404柔性防水套管A型结构材料表02S404柔性防水套管A型结构说明1）当迎水面为腐蚀性介质时，可采用封堵材料将缝隙封堵2）套管穿墙处如遇非混凝士墙壁时，应局部改用混凝士墙壁，其浇注范围应比翼环直径（D5）大200，而且必需将套管一次浇固于墙内.3）穿管处混凝士墙厚应不小于300,否则应使墙壁一边加厚或两边加厚，加厚部分的直径至少为D5+2004）套管的重量以L=300计算，如墙厚大于300时，应另行计算02S404柔性防水套管B型结构安装图02S404柔性防水套管B 型结构材料表序号 名称 数量 材料 备注 1 法兰套管 1 Q235-A 焊接件2 密封圈1型 2 橡胶 密封圈2型 1 橡胶3 法兰压盖 1 Q235-A 焊接件4 螺柱 N 4.8 GB897-88A 5螺母N4GB/T41-2000材料表见下页：rcs=iV] 1 M ——1\'IC20 aoOJ■S12L>300®ifm1002S404 柔性防水套管B 型结构说明5) 当迎水面为腐蚀性介质时,可采用封堵材料将缝隙封堵6) 套管穿墙处如遇非混凝士墙壁时,应局部改用混凝士墙壁,其浇注范围应比翼环直径(D5) 大200,而且必需将套管一次浇固于墙内.7) 穿管处混凝士墙厚应不小于300,否则应使墙壁一边加厚或两边加厚,加厚部分的直径至少为D5+2008) 套管的重量以L=300 计算,如墙厚大于300 时,应另行计算02S404柔性防水套管尺寸重量表见下页:。
防水套管重量计算方法
防水套管重量计算方法防水套管重量计算方法，一般市场上经常用的防水套管分为柔性防水套管，刚性防水套管，由于柔 性防水套管的结构复杂，计算中公式也比较复杂，今天华慧管道在此为大家理清一下计算的思路。
柔性防水套管由套管中部翼环，上下法兰，压盘，螺栓，密封胶圈，挡圈组成，重量也是由这些部 件组成，所以说柔性防水套管重量 =上下法兰+压盘+若干螺栓+密封胶圈+挡圈。
在02S404防水套管图集中，我们可以找到柔性防水套管的重量表，见下图我们来取DN200重量是44.69KG ，这个是DN200长度300mm 柔性防水套管的重量， 那么我们怎么在 已知此重量的前提下，来求得长度为400mm.DN200勺重量呢？长度的变化只改变了套管的重量，其余的部件都没有改变，那么我们就想办法，把不变动的部分定位固定 值，变动的部分我们通过公式计算。
如：固定值+套管重量=柔性防水套管重量 请看下图:ElnzD3 D4jC5 I10 II 12 £1 SE S3 n-M A 舉車里厲曲E 型車里(ke) I 型 II 型I 型II 型I 型II 型506095S51452oa 65 28- T2 30 3 54 e 4-H1214. 40-14.60-£576 IH30165220 6S 23£5 72 30 3.75 4 G4-H121&的17.0717. le17.3500ee127 95 180235 65 28 25 TS 38 4 4la 4-H16 £1. 12 £1.31 £1 42£1.61 100103146114aw 255 65 232515 364 4.5 la 4-H16Z4.3T24 5624.71 24 9212S133ISO140235290 65 23£5 T5 364610 6-MlS31.32.3132.4332. e£150159203165 260315 65 2325 TS 38 4 56la 6-H16 35.7736.1736.3136.72aw 2L9 £65320 3T5 65 23 £5 TS 36 5 6 10 6-M1644.60 45.29 45.29 45.67 £502T3325£60380435 65 23E5 T5 363810e-H155G.4160.2E60.4361.333003253TT 33343S495 72 2830 90 46310 LO S-H2089.37SO. 02 SO. 35 SI. 14350 37?:es4SS 545 7£ 32 30 30 46 10 10 IQ e-M£O 29.74 100.3 100.7 10L540042&480435540600 7£ 3£30 90461010101 旷W£0114.0114.e115.3lie.4 450430530 4ee 59065a 72 3230 90 461010 LO 12-H20124.1 124.7-500530585 5能 &45 705 7£ 3230 90 46101010 1&-W20 139.3 140.5- 600 S30690 640 755 32a 75 32 30 104 54 10 10 12 1&-H24 197.21^8.2-TOOTza T80 730345910 75 4030104 54101012 20-H24 222.6 223.7- 300320eso e:o950 1020eo 4040117 6010 10 1220-M272G0.0£e£.3-900920980930 1050 1120 80 4040117 6010 la 12 2a-H27 309.6312.2-1000 1020 1080 1030 1150 l££0 ec 4040117 6010101224-M27341.1344.05gli4 M 曲曰札=3«1甘算"M 轉甘30關.定册孰BlfJI b从本图中我们可以看到壁厚的标识，从重量表中查到此标识, 钢管重量计算公式：公式：kg/mm100 = (Od - Wt) * Wt * 0.02466/10。
柔性防水套管主要尺寸重量表及价格
柔性防水套管的作用就是在工程的绑钢筋的时候预留安装柔性套管的位置。
然后把套管焊接在钢筋上，固定好。
然后合模打灰。
与被穿越的管道没有直接连接的。
就是安装管道的时候管道是从里面直接穿过去。
而且中间有缝隙。
这个缝隙是安装的时候在里面放，聚氨酯，沥青，油麻，或者膨胀止水条之类的东西进行封堵。
起到防水的作用。
那么各个型号的价格和主要尺寸重量表是怎样的呢？
20-3000：一般价格在50元以上。
如果消费者购买一个，其价格一般在90元左右；如果消费者购买数量大于50个，其价格在75元左右。
DN150：一般价格在40元以上。
如果消费者购买一个，其价格一般在50元左右；如果消费者购买数量大于50个，其价格在45元左右。
DN20-DN2000：一般价格在100元以上。
如果消费者购买一个，其价格一般在140元左右；如果消费者购买数量大于50个，其价格在130元左右。
02S404：其价格一般在200元以上。
如果消费者购买一个，其价格一般在230元左右；如果消费者购买数量大于50个，其价格在220元左右；如果消费者购买的数量大于100个，其价格在200元左右。
河南中天管道配件有限公司是生产经营管道配件的企业。
本公司主要产品有各种型号的柔性防水套管、刚性防水套管、防护密闭套管、通风密闭套管、电气套管、补偿接头、传力接头、球型补偿器、旋转补偿器、套筒补偿器、波纹补偿器、平衡补偿器、热力管道伸缩器、橡胶接头、鸭嘴阀、减振器、蝶阀、管道过滤器、堵漏器、平焊法兰等各种管道配件。
产品严格按照标准图集设计生产，特殊规格型号可按用户要求或图纸订做。
刚性套管,防水套管,柔性套管,尺寸对比表
人防套管和柔性套管的区别在哪？
常用防水套管分为刚性和柔性两种。
选型时应注意：防水套管是根据建筑科学研究院研制设计的S312、02S404标准图集制造的。
刚性防水套管适用于饮用水水池防水套管的安装，在石棉水泥填打完毕以后进行，填嵌密封膏时，应保证缝内各接触面无锈蚀，漆皮，污物，且干净，干燥。
柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物；穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；防水套管施用于建筑、化工、钢铁、自来水、污水处理等单位。
近期很多客户咨询关于人防套管与柔性防水套管的知识，柔性防水套管和人防密闭套管用的地方不同，柔性防水套管适应于管道穿过墙壁之处受有振动或有严密防水要求的构筑物，参照02S404。
人防密闭套管用于穿越人防区的位置。
柔性防水套管与管道采用柔性连接，人防密闭套管采用刚性连接。
人防密闭套管和刚性防水套管构造相似，只是比刚性防水套管外多一翼环，还有一防冲击波的挡板，挡板与翼环、管道直接焊接。
如果人防密闭套管设置在两个人防区之间，人防密闭套管两侧都必须设置翼环和防冲击波的挡板。
柔性密闭套管是为了解决有些地下工程需要管路穿墙而过，而通过处又有严密防水要求；还有些构筑物也需要管路穿墙而过，同时又限制管路不能因温度变化或外力产生伸缩和位移，更不允许管路在外在因素作用下产生振动而设计制作的。
它的外壳一次性浇注在墙壁上，管子从套管中间通过，管子外径与套管中间用填料密封，起到了防水和减振作用。
02S404防水套管图集
02S404防水套管图集是由中国建筑标准设计研究院出版设计，工程中用到的柔性防水套管、刚性防水套管都应严格遵循本图集的
设计标准。
为方便广大用户查阅，特将02S404图集中的重点页面
筛选出来供大家参考。
柔性防水套管A型安装图：
柔性防水套管B型安装图：
柔性防水套管尺寸表：
刚性防水套管A型安装图：
刚性防水套管B型安装图：
刚性防水套管尺寸表：
02S404防水套管图集仅为工程人员提供数据参考，若有其他疑问还需向厂家咨询。
河南中天管道配件有限公司是生产经营管道配件的企业。
本公司主要产品有各种型号的柔性防水套管、刚性防水套管、防护密闭
套管、通风密闭套管、电气套管、补偿接头、传力接头、球型补偿器、旋转补偿器、套筒补偿器、波纹补偿器、平衡补偿器、热力管道伸缩器、橡胶接头、鸭嘴阀、减振器、蝶阀、管道过滤器、堵漏器、平焊法兰等各种管道配件。
产品严格按照国家标准图集设计生产，特殊规格型号可按用户需求订做加工，河南中天管道配件有限公司将携手百度为广大用户做更好的产品，更完善的服务。
刚性套管,防水套管,柔性套管,尺寸对比表
刚性防水套管对应规格（图中φ对应D2）
{
人防套管和柔性套管的区别在哪
常用防水套管分为刚性和柔性两种。
选型时应注意：防水套管是根据建筑科学研究院研制设计的S312、02S404标准图集制造的。
刚性防水套管适用于饮用水水池防水套管的安装，在石棉水泥填打完毕以后进行，填嵌密封膏时，应保证缝内各接触面无锈蚀，漆皮，污物，且干净，干燥。
柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物；穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；防水套管施用于建筑、化工、钢铁、自来水、污水处理等单位。
近期很多客户咨询关于人防套管与柔性防水套管的知识，柔性防水套管和人防密闭套管用的地方不同，柔性防水套管适应于管道穿过墙壁之处受有振动或有严密防水要求的构筑物，参照02S404。
人防密闭套管用于穿越人防区的位置。
柔性防水套管与管道采用柔性连接，人防密闭套管采用刚性连接。
人防密闭套管和刚性防水套管构造相似，只是比刚性防水套管外多一翼环，还有一防冲击波的挡板，挡板与翼环、管道直接焊接。
如果人防密闭套管设置在两个人防区之间，人防密闭套管两侧都必须设置翼环和防冲击波的挡板。
柔性密闭套管是为了解决有些地下工程需要管路穿墙而过，而通过处又有严密防水要求；还有些构筑物也需要管路穿墙而过，同时又限制管路不能因温度变化或外力产生伸缩和位移，更不允许管路在外在因素作用下产生振动而设计制作的。
它的外壳一次性浇注在墙壁上，管子从套管中间通过，管子外径与套管中间用填料密封，起到了防水和减振作用。
02S404防水套管N72H
飞边等缺陷。
7.1 .2 与橡胶圈接触的在表面应洁净套在穿墙管上的橡胶圈应平直、无
扭曲。
总说明
|酣| 川 4
|审词和喝到校对 r~k 咱|设呻削阶老|页 I 3
7.1 .3 应在靠近构(建)筑物墙体处设置必要的管道支架或支墩，以保证
400 426 480 435 540 600 72 32 30 90 46 10 10 10 12-M20 114,0 114,8 115,3 116.4
450 480 530 488 590 650 72 32 30 90 46 10 10 10 12-M20 124.1 124.7 .../ .../
7.2 .3 水泥应采用符合 GB/ T1 75 标准 不低于4 己 5 号的硅酸盐水泥.
7.2 .4 石棉水泥的配比、养护、防护等应符合 GB50268-97 规范中 4 .4
条的要求.油麻及石棉水泥的填打作业同铸铁管刚性接口 做法见 有关市政工程施工规范.
7.2.5 用于饮用水水池安装时 应在石棉水泥与饮用水接触的一侧嵌填无
(建)筑物。特殊需要时 必须经由结构工程师设计选用。
3.7 当穿墙管的材质和外径等超出本图集范围 应注意对防水套管的结构
形式、尺寸及缝障内采用的填料等进行必要的调整和修正.
4
材料
4.1 用于饮用水水池的防水套管，其密封圈、密封膏、防护涂料等应无毒
符合GB/ T1 7219 一 1998 标准的规制通过国家、地区卫生防疫检
注范围应暗暗径( D5 )大200 . i15il.:0~将套管一次浇
固于墙内. 41 穿管处混凝土墙厚应不小于300，否则应使墙壁一边加厚或两
刚性套管,防水套管,柔性套管,尺寸对比表
钢性防水套管（B型）尺寸表、重量表（
刚性防水套管(A型)尺寸表、重量表
人防套管和柔性套管的区别在哪?
常用防水套管分为刚性和柔性两种。
选型时应注意：防水套管是根据建筑科学研究院研制设计的S312、02S404标准图集制造的。
刚性防水套管适用于饮用水水池防水套管的安装，在石棉水泥填打完毕以后进行，填嵌密封膏时，应保证缝内各接触面无锈蚀，漆皮，污物，且干净，干燥。
柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物；穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；防水套管施用于建筑、化工、钢铁、自来水、污水处理等单位。
近期很多客户咨询关于人防套管与柔性防水套管的知识，柔性防水套管和人防密闭套管用的地方不同，柔性防水套管适应于管道穿过墙壁之处受有振动或有严密防水要求的构筑物，参照02S404。
人防密闭套管用于穿越人防区
的位置。
柔性防水套管与管道采用柔性连接，人防密闭套管采用刚性连接。
人防密闭套管和刚性防水套管构造相似，只是比刚性防水套管外多一翼环，还有一防冲击波的挡板，挡板与翼环、管道直接焊接。
如果人防密闭套管设置在两个人防区之间，人防密闭套管两侧都必须设置翼环和防冲击波的挡板。
柔性密闭套管是为了解决有些地下工程需要管路穿墙而过，而通过处又有严密防水要求；还有些构筑物也需要管路穿墙而过，同时又限制管路不能因温度变化或外力产生伸缩和位移，更不允许管路在外在因素作用下产生振动而设计制作的。
它的外壳一次性浇注在墙壁上，管子从套管中间通过，管子外径与套管中间用填料密封，起到了防水和减振作用。
02S404 防水套管
02S404 防水套管一、概述02S404防水套管是一种用于管道穿墙、屋面等部位的防水构造，主要分为柔性防水套管和刚性防水套管两种类型。
柔性防水套管除了外部三道翼环和压盖，内部还有档圈、密封圈，主要用于有减震需要或有严密防水要求的管路，刚性防水套管是钢管外加焊翼环，装于墙内，用于一般管道的穿墙和防水¹。
二、结构2.1 柔性防水套管柔性防水套管由钢制外壳、档圈、密封圈、压盖和螺栓等组成，如图1所示。
外壳由三道翼环组成，分别为内翼环、中翼环和外翼环。
内翼环与中翼环之间为档圈槽，中翼环与外翼环之间为密封圈槽。
档圈为金属弹性件，用于固定和支撑密封圈。
密封圈为橡胶制品，用于与穿过的管道形成密封。
压盖为钢制件，用于压紧密封圈，并与外壳通过螺栓连接。
2.2 刚性防水套管刚性防水套管由钢制外壳和焊翼环组成，如图2所示。
外壳为钢管，其长度应大于墙厚，并在两端分别焊接一个翼环。
翼环为钢板制品，用于与墙体形成嵌固。
![图2 刚性防水套管结构示意图]三、安装3.1 柔性防水套管柔性防水套管的安装步骤如下：根据设计要求，在墙体上开设穿孔，并清理孔内杂物。
将柔性防水套管插入穿孔，并调整其位置和方向，使其与穿过的管道保持一定的间隙。
在柔性防水套管两端分别安装档圈和密封圈，并将其放入相应的槽内。
在柔性防水套管两端分别安装压盖，并用螺栓将其与外壳紧固。
在柔性防水套管两端分别涂抹适量的灰浆或其他填充材料，并使其与墙体平齐。
对柔性防水套管进行检测和验收。
3.2 刚性防水套管刚性防水套管的安装步骤如下：根据设计要求，在墙体上开设穿孔，并清理孔内杂物。
将刚性防水套管插入穿孔，并调整其位置和方向，使其与穿过的管道保持一定的间隙。
在刚性防水套管两端分别涂抹适量的灰浆或其他填充材料，并使其与墙体平齐。
对刚性防水套管进行检测和验收。
四、检测4.1 柔性防水套管柔性防水套管的检测方法如下：观察柔性防水套管的外观，检查其是否有损坏、变形、锈蚀等缺陷，以及是否与墙体和穿过的管道配合良好。
刚性套管,防水套管,柔性套管,尺寸对比表
人防套管和柔性套管的区别在哪？
常用防水套管分为刚性和柔性两种。
选型时应注意：防水套管是根据建筑科学研究院研制设计的S312、02S404标准图集制造的。
刚性防水套管适用于饮用水水池防水套管的安装，在石棉水泥填打完毕以后进行，填嵌密封膏时，应保证缝内各接触面无锈蚀，漆皮，污物，且干净，干燥。
柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物；穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；防水套管施用于建筑、化工、钢铁、自来水、污水处理等单位。
近期很多客户咨询关于人防套管与柔性防水套管的知识，柔性防水套管和人防密闭套管用的地方不同，柔性防水套管适应于管道穿过墙壁之处受有振动或有严密防水要求的构筑物，参照02S404。
人防密闭套管用于穿越人防区的位置。
柔性防水套管与管道采用柔性连接，人防密闭套管采用刚性连接。
人防密闭套管和刚性防水套管构造相似，只是比刚性防水套管外多一翼环，还有一防冲击波的挡板，挡板与翼环、管道直接焊接。
如果人防密闭套管设置在两个人防区之间，人防密闭套管两侧都必须设置翼环和防冲击波的挡板。
柔性密闭套管是为了解决有些地下工程需要管路穿墙而过，而通过处又有严密防水要求；还有些构筑物也需要管路穿墙而过，同时又限制管路不能因温度变化或外力产生伸缩和位移，更不允许管路在外在因素作用下产生振动而设计制作的。
它的外壳一次性浇注在墙壁上，管子从套管中间通过，管子外径与套管中间用填料密封，起到了防水和减振作用。
02S404国标柔性防水套
102S404国标柔性防水套管
产品简介：
02S404柔性防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件，一般生产企业是根据建筑科学研究院研制设计的S312、02S404标准图集制造的。
柔性防水套管穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；柔性防水套管施广泛用于建筑、化工、钢铁、自来水、污水处理等单位。
A型用于钢管，B型适用于球墨铸铁管。
其中I型密封圈适用于一般防水套管，II型密封圈适用于比较严格的防水要求，适用温度：-20--250℃，如有特殊要求订货的时候请说明。
购买02S404柔性防水套管请到巩义市健坤供水设备厂！
产品示意图：。
