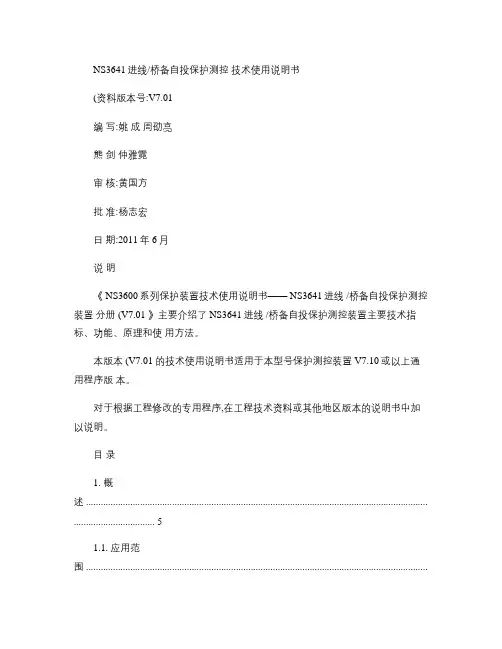

NS3641进线/桥备自投保护测控技术使用说明书(资料版本号:V7.01编写:姚成周劭亮熊剑仲雅霓审核:黄国方批准:杨志宏日期:2011年 6月说明《 NS3600系列保护装置技术使用说明书—— NS3641进线 /桥备自投保护测控装置分册 (V7.01 》主要介绍了 NS3641进线 /桥备自投保护测控装置主要技术指标、功能、原理和使用方法。
本版本 (V7.01 的技术使用说明书适用于本型号保护测控装置 V7.10或以上通用程序版本。
对于根据工程修改的专用程序,在工程技术资料或其他地区版本的说明书中加以说明。
目录1. 概述 ........................................................................................................................................... (5)1.1. 应用范围 ............................................................................................................................................................ 5 1.2. 装置功能 ........................................................................................................................................... ................. 5 1.3. 装置特点 ........................................................................................................................................... ................. 6 1.4. 装置外观 ........................................................................................................................................... ................. 7 1.5. 机械与安装尺寸 ........................................................................................................................................... .. (7)2. 技术条件 ........................................................................................................................................... . (8)2.1符合的标准 ........................................................................................................................................... ............. 8 2.2额定参数 ........................................................................................................................................... ................. 8 2.3过载能力 ........................................................................................................................................... ................. 8 2.4精确工作能力 ........................................................................................................................................... ......... 8 2.5功率消耗 ........................................................................................................................................... ................. 8 2.6输出接点负载能力 ............................................................................................................................................8 2.7电磁兼容性能 ........................................................................................................................................... ......... 8 2.8绝缘和机械性能 ........................................................................................................................................... ..... 9 2.9环境参数 ........................................................................................................................................... ................. 9 2.10保护技术参数 ........................................................................................................................................... ......... 9 2.11测控技术参数 ........................................................................................................................................... (9)3. 参数与定值 ........................................................................................................................................... . (10)3.1. 参数设置 ........................................................................................................................................... ............... 10 3.2. 定值整定 ........................................................................................................................................... (12)4. 装置硬件 ........................................................................................................................................... .. (16)4.1. 模件配置 ........................................................................................................................................... ............... 16 4.2. 各模件说明 ........................................................................................................................................... ........... 17 4.3. 各模件说明 ........................................................................................................................................... ........... 17 4.4. 背板端子图 ........................................................................................................................................... ........... 20 4.5. 虚端子表 ........................................................................................................................................... (22)5. 保护原理 ........................................................................................................................................... .. (25)5.1. 备自投基本保护功能 (25)5.2. 保护功能 ........................................................................................................................................... (27)6. 装置信息 ........................................................................................................................................... .. (38)6.1. 遥信表 ........................................................................................................................................... ................... 38 6.2. 遥测表 ........................................................................................................................................... ................... 43 6.3. 遥控表 ........................................................................................................................................... ................... 43 6.4. 保护报告表 ........................................................................................................................................... .. (44)6.5. 自检报告表 ...................................................................................................................................................... 45 6.6. 操作报告表 ........................................................................................................................................... ........... 45 6.7. 故障录波通道表 ........................................................................................................................................... (46)7. 使用说明 ........................................................................................................................................... .. (48)7.1. 运行与监视 ........................................................................................................................................... ........... 48 7.2. 按键操作方法 ........................................................................................................................................... ....... 48 7.3. 菜单树型结构 ........................................................................................................................................... ....... 49 7.4. 主界面 /主菜单 /保护事件界面 ........................................................................................................................ 51 7.5. 实时信息监视 ........................................................................................................................................... ....... 51 7.6. 历史信息查看 ........................................................................................................................................... ....... 51 7.7. 定值管理 ........................................................................................................................................... ............... 51 7.8. 参数设置 ........................................................................................................................................... ............... 52 7.9. 信息打印 ........................................................................................................................................... ............... 52 7.10. 调试功能使用 ........................................................................................................................................... ....... 52 7.11. 版本信息查询 ........................................................................................................................................... . (54)8. 调试大纲与指导 ........................................................................................................................................... .. (55)8.1. 注意事项 ........................................................................................................................................... ............... 55 8.2. 保护测量检查 ........................................................................................................................................... ....... 55 8.3. 监控测量检查 ........................................................................................................................................... ....... 55 8.4. 实遥信检查 ........................................................................................................................................... ........... 55 8.5. 出口检查 ........................................................................................................................................... ............... 55 8.6. 数据接口检查 ........................................................................................................................................... ....... 55 8.7. 保护试验 ........................................................................................................................................... ............... 56 8.8. 通信试验 ........................................................................................................................................... (64)NS3641进线/桥备自投保护测控装置技术使用说明书 1.概述1.1.应用范围NS3641进线 /桥备自投保护测控装置适用于 110kV 及以下电压等级的备自投保护装置,包括进线备自投、桥(分段的备自投功能以及桥(分段开关的电流保护功能,采用集中组屏或分散安装的方式安装在控制室或开关柜上。
智能变电站110kV线路保护(测控)装置通用技术规范(范本)
1000kV变电站1000kV交流三相接地开关专用技术规范（范本）智能变电站110kV线路保护（测控）装置技术规范（范本）本规范对应的专用技术规范目录1000kV变电站1000kV交流三相接地开关专用技术规范（范本）智能变电站110kV线路保护（测控）装置技术规范（范本）使用说明1．本技术规范分为通用部分、专用部分。
2．项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。
3．项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分“项目单位技术差异表”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：1）改动通用部分条款及专用部分固化的参数；2）项目单位要求值超出标准技术参数值；3）需要修正污秽、温度、海拔等条件。
经标书审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。
4．对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。
5．技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。
6．投标人逐项响应技术规范专用部分中“1 标准技术参数”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。
填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的招标文件投标人响应部分的表格。
投标人填写技术参数和性能要求响应表时，如有偏差除填写“投标人技术偏差表”外，必要时应提供相应试验报告。
7．一次设备的型式、电气主接线和一次系统情况对二次设备的配置和功能要求影响较大，应在专用部分中详细说明。
目次智能变电站110kV线路保护（测控）装置技术规范（范本）使用说明 (79)1总则 (81)1.1引言 (81)1.2供方职责 (81)2技术规范要求 (81)2.1使用环境条件 (81)2.2保护装置额定参数 (82)2.3装置功率消耗 (82)2.4110kV线路保护（测控）装置总的技术要求 (82)2.5110kV线路光纤差动保护装置具体要求 (87)2.6110kV线路纵联距离保护装置具体要求 (87)2.7110kV线路距离保护装置具体要求 (88)2.8110kV线路电流保护装置具体要求 (88)2.9柜结构的技术要求 (89)2.10智能终端的技术要求说明 (89)3试验 (89)3.1工厂试验 (89)3.2系统联调试验 (89)3.3现场试验 (89)4技术服务、设计联络、工厂检验和监造 (89)4.1技术文件 (89)4.2设计联络会议 (90)4.3工厂验收和现场验收 (91)4.4质量保证 (91)4.5项目管理 (91)4.6现场服务 (91)4.7售后服务 (91)4.8备品备件、专用工具、试验仪器 (92)1000kV变电站1000kV交流三相接地开关专用技术规范（范本）1总则1.1引言提供设备的厂家、投标企业应具有ISO 9001质量保证体系认证证书，宜具有ISO 14001环境管理体系认证证书和OHSAS 18001职业健康安全管理体系认证证书及年检记录，宜具有AAA级资信等级证书、重合同守信用企业证书并具备良好的财务状况和商业信誉。
PDM-850C系列保护测控装置使用说明书
目录第一部分保护装置使用说明 (1)一．面板指示灯说明 (1)二．装置的操作说明 (1)第二部分保护装置详细说明 (10)一．PDM-850C线路保护测控装置 (10)二．PDM-850C变压器保护测控装置 (21)三．PDM-850C母线PT保护测控装置 (31)第三部分：常见问题处理 (38)第一部分保护装置使用说明一．面板指示灯说明面板指示灯共有七个，从右到左排列顺序依次如下：（不同装置另外说明）●运行：表示装置的运行状态，正常运行时为绿色且不停的闪烁。
●电源：表示装置继电器输出电源是否正常，正常运行时为绿色且常亮。
●故障：表示装置自检是否正常，正常不显示，不正常显示红色并告警。
●合位：表示装置所控制的断路器在合闸位置，在合闸位置时显示红色，开关分闸时不亮。
●分位：表示装置所控制的断路器在分闸位置，在分闸位置时显示绿色，开关合闸时不亮。
●告警：表示装置检测的运行设备是否正常，正常运行时红灯不亮，出现告警事件红灯亮。
●事故：表示装置检测的运行设备是否正常，正常运行时红灯不亮，出现跳闸事件红灯亮。
二．装置的操作说明（一）按键使用说明↑：是液晶上光标的向上移动键，按此键光标将从下往上移动，同时，此按键也作为整定数字的增加键，按一次，数字加1；↓：是液晶上光标的向下移动键，按此键光标将从上往下移动；同时，此按键也作为整定数字的减少键，按一次，数字减1；←：是液晶上光标的向左移动键，按此键光标将从右往左移动；同时，此按键也作为保护投退状态的改变键，按一次，保护投退状况发生改变：“投”→“退”或者“退”→“投”；→：是液晶上光标的向右移动键，按此键光标将从左往右移动；同时，此按键也作为保护投退状态的改变键，按一次，保护投退状况发生改变：“投”→“退”或者“退”→“投”；复位：运行中的程序立即重新执行。
复归：按此键并“确定”后，则将液晶上显示的“事故信息”或“告警信息”消除，同时告警、事故指示灯熄灭。
若复归后，装置的告警指示灯还亮，则是此信号为持续性信号，需要处理正常后才能将此信息复归掉。
NTS8710通用线路保护测控装置用户手册V1[1].02
![NTS8710通用线路保护测控装置用户手册V1[1].02](https://img.taocdn.com/s3/m/dcc6171352d380eb62946da8.png)
第四章 常见问题说明.................................. 37
4.1 装置接线及调试问题 ........................... 37 4.2 液晶显示及键盘操作问题 ....................... 38 4.3 信号灯显示问题 ............................... 41 4.4 开关量输入及输出问题 ......................... 45 4.5 测量值显示问题 ............................... 46 4.6 操作电路相关问题 ............................. 51 4.7 通讯问题 ..................................... 56
5
NTS8710 用户手册 V1.02 版
图 2-2 装置原理图
6
NTS8710 用户手册 V1.02 版
2-3 背板端子定义图
2.4 背板端子说明
P1：通讯端子 z 端子 101～103 为备用端子。
7
NTS8710 用户手册 V1.02 版 z 端子 104、105 为主 RS485 接口，104 为正、105 为负。 z 端子 106、107 为从 RS485 接口，106 为正、107 为负。 z 端子 108 为信号接地端。 P2：开关输入端子 z 端子 201～212 为遥信量开入节点，其公共端为 213，该端
13
NTS8710 用户手册 V1.02 版 出主要为 160×128 点阵的液晶屏，带有背光显示，同时为保护液晶屏， 提高使用寿命，在无人操作 5 分钟后，装置关闭液晶显示，再次使用时， 按任意键即可打开。为能更直观的显示装置运行状况，面板上配设了 9 个 LED 信号灯，分为：运行信号灯和异常信号灯，运行灯主要反映装置 运行情况及电力设备运行状况，异常灯则反映电力设备发生了异常事件。
NSR618RF-D60线路保护测控装置技术使用说明书
NS2000变电站综合自动化系统NSR618RF-D60线路光纤纵差保护测控装置技术使用说明书(资料版本号:V3.13)国电南瑞科技股份有限公司安全信息使用产品前，请仔细阅读本章节本章叙述了使用产品前的安全预防建议。
在安装和使用时，本章内容必须全部阅读且充分理解。
忽略说明书中相关警示说明，因不当操作造成的任何损害，我公司不承担相应责任。
警示标记定义本手册中将会用到以下警示标记和标准定义：危险!意味着如果安全预防措施被忽视，则会导致人员死亡、严重的人身伤害，或严重的设备损坏。
警告!意味着如果安全预防措施被忽视，则可能导致人员死亡、严重的人身伤害，或严重的设备损坏。
警示!意味着如果安全预防措施被忽视，则可能导致轻微的人身或设备损坏。
本条特别适用于对装置的损坏及可能对被保护设备的损坏。
操作指导及警告危险!在一次系统带电运行时，绝对不允许将与装置连接的电流互感器二次开路。
该回路开路会产生极端危险的高压。
警告!为增强或修改现有功能，装置的软硬件均可能升级，请确认此版本的使用手册和您手中的产品兼容。
警告!电气设备在运行时，某些部件可能带有危险的高电压。
不正确的操作可能导致严重的人身伤害或设备损坏。
只有合格的工作人员才允许对装置进行操作或在装置附近工作。
工作人员需熟知本手册中所提到的注意事项和工作流程，以及安全规定。
特别注意，一些通用的工作于高压带电设备的工作规则必须遵守。
如果不遵守可能导致严重的人身伤亡或设备损坏。
警告!●裸露端子在装置带电运行时不要触碰裸露的端子等，因为可能会产生危险的高电压。
●残余电压在装置电源关闭后，直流回路中仍然可能存在危险的电压。
这些电压需在数秒钟后才会消失。
●接地装置的接地端子必须可靠接地。
●运行环境该装置只允许运行在技术参数所规定的环境条件下，而且运行环境不能存在异常震动。
●额定值在接入交流电压电流回路或直流电源回路时，请确认他们符合装置的额定参数。
●印刷电路板在装置带电时，不允许插入或拔出印刷电路板，这样可能导致装置不正确动作。
WXH-820线路保护测控装置技术及使用说明书
技术及使用说明书 （Version 2.7）
许继集团股份有限公司
XJ GROUP CORPORATION CO.,LTD.
WXH-820 系列 微机线路保护测控装置
应用范围
适用于 66kV 及以下电压等级的线路和馈出线保护及测控。
装置硬件
后插拔方式，强弱电分离；加强型单元机箱按抗强振动、 强干扰设计,可分散安装于开关柜上运行。 采用 32 位浮点 DSP 处理器，大容量的 RAM 和 Flash Memory；数据处理、逻辑运算和信息存储能力强，运行速 度快，可靠性高。 16 位高精度 A/D，测量精度高。 可保存不少于 100 个最近发生的事件报告及运行报告。 采用中文图形液晶显示，菜单式操作。
我公司保留对本说明书进行修改的权利， 产品与说明书不符时，请参照实际产品说明。 2004.12 第五版印刷
WXH-820 微机线路保护测控装置
1. 装置简介 ....................................................................................................................................1 1.1. 功能配置:........................................................................................................................1 1.2. 主要特点 .........................................................................................
MMPR-810Hc电动机保护测控装置用户手册V1.01.01
t
1
K1(I1 / Ie )2 K2 (I2 / Ie )2 1.052
8
MMPR-810Hc 电动机保护测控装置用户手册
WLD[K]-JY-307-2016
过载能力
交流电压： 1.2倍额定电压连续工作 测量电流： 1.2倍额定电流连续工作 保护电流： 2倍额定电流连续工作
10倍额定电流，允许10 s 40倍额定电流，允许1 s
定值整定范围及误差
4
MMPR-810Hc 电动机保护测控装置用户手册
WLD[K]-JY-307-2016
定值最大整定范围：
装置加上电源后，面板上“运行”指示灯应该闪烁、液晶循环显示保护、测量等运行数 据。
装置D25～D28端子为4～20mA直流信号测量回路，测试时必须由特定的设备提供信号源， 严禁直接使用继电保护测试仪加入信号。（选配）
装置为不接地系统配置时，D07，D08端子为零序小电流输入端子，输入交流电流信号限 定在2A以内，测量电流输入限定在6A以内，测试时注意，不可加入太大信号，以免损坏 元器件。
Q／GDW 396-2010
3. 使用注意事项
当CT接线方式选择为两相时，投入B相测量合成功能，测量B相电流由测量A相、测量C 相计算得到。
本装置中涉及4种标准曲线的反时限保护，如果故障电流超过额定电流的15倍时，反时 限元件将按照15倍时的动作时间出口。
装置通电前，必须进行外观检查，保证面板完好无划痕、紧固螺钉无松动、装置可靠接 地、各插件紧固螺丝拧紧以及端子接触良好。
堵转保护、过流保护在电动机启动过程中自动退出。
电流速断保护动作逻辑图如图 2-2 所示，堵转和过流保护逻辑图与速断相同。
Ia≥速断定值 Ib≥速断定值 Ic≥速断定值
601A使用说明书
eDCAP-601A通用保护测控装置使用说明书北京紫光测控有限公司BEIJING UNISPLENDOUR M&C CO. , LTD目录1 概述 (3)2装置主要功能配置 (3)3装置硬件资源配置 (4)4主要技术指标 (4)4.1 额定参数 (4)4.2 环境条件 (4)4.3 功率消耗 (5)4.4 热稳定性 (5)4.5 测控技术指标 (5)4.6 保护技术指标 (6)4.7 触点容量 (9)4.8 绝缘性能 (9)4.9 抗干扰能力 (9)5装置原理 (10)5.1 装置的构成 (10)5.2 保护原理说明 (10)6菜单及数据表格说明 (21)6.1 实时数据表 (22)6.2保护参数表 (24)6.3 通信数据表格 (29)6.4系统参数表 (33)6.5模拟量校准表 (33)7操作方法 (35)8装置结构及尺寸 (35)9装置原理接线图 (37)10箱后端子接线图 (38)1概述eDCAP-601A通用保护测控装置适用于110kV以下电压等级的不接地、经小电阻接地或经消弧线圈接地系统中的线路（进线或馈出线）、部分馈出设备（馈出变或接地变等）的保护及测控。
2 装置主要功能配置名称说明保护三段定时限过流保护（可受方向和复压判据控制）；过流后加速保护（可受复压判据控制）；过负荷保护；过负荷告警；充电保护；反时限过流保护；两段低压保护；过压保护；低周减载；三相多次重合闸，偷跳重合（即不对应重合）；零序过压告警；三段零序过流保护（可受零序电压闭锁）；零序后加速；零序过流告警；两段低压侧零序过流保护；独立的接地选线功能；PT断线、CT断线、控制回路断线、装置失电告警；合闸可检同期、检线路无压、检母线无压或不检；5路非电量保护（重瓦斯、轻瓦斯、高温跳闸、高温告警、压力释放）；4路非电量控制（联跳1、2、3、4）；故障、告警、闭锁、重合闸等事件记录；支持硬压板投退并可灵活整定；2套保护定值及保护投退；故障录波。
iPACS-5711A-G 线路保护测控装置技术与使用说明书
iPACS-5711A-G线路保护测控装置技术与使用说明书版本：V1.01江苏金智科技股份有限公司目录1. 概述 (1)1.1.应用范围 (1)1.2.保护配置和功能 (1)1.2.1. 保护配置 (1)1.2.2. 测控功能 (1)1.2.3. 保护信息功能 (1)2. 技术参数 (2)2.1.机械及环境参数 (2)2.1.1. 工作环境 (2)2.1.2. 机械性能 (2)2.2.电气参数 (2)2.2.1. 额定数据 (2)2.2.2. 功率消耗 (2)2.2.3. 过载能力 (2)2.3.主要技术指标 (2)2.3.1. 过流保护 (2)2.3.2. 零序保护 (3)2.3.3. 低频保护 (3)2.3.4. 低压保护 (3)2.3.5. 重合闸 (3)2.3.6. 遥信开入 (3)2.3.7. 遥测量计量等级 (3)2.3.8. 电磁兼容 (3)2.3.9. 绝缘试验 (4)2.3.10. 输出接点容量 (4)3. 软件工作原理 (4)3.1.保护程序结构 (4)3.2.装置起动元件 (5)3.2.1. 过电流起动 (5)3.2.2. 零序电流起动 (5)3.2.3. 低频起动 (5)3.2.4. 低压起动 (5)3.2.5. 位置不对应起动 (6)3.3.过流保护 (6)3.4.PT断线相过流保护 (6)3.5.零序保护（接地保护） (7)3.6.过负荷告警 (7)3.7.加速保护 (7)3.8.低频减载保护 (8)3.9.低压减载保护 (8)3.10.重合闸 (8)3.11.同期功能 (9)3.12.装置自检 (9)3.13.装置运行告警 (9)3.13.1. TWJ异常判别 (9)3.13.2. 交流电压断线 (9)3.13.3. 同期电压异常 (10)3.13.4. 频率异常判别 (10)3.13.5. 手合开入错 (10)3.13.6. GPS对时异常 (10)3.14.遥控、遥测、遥信功能 (10)3.15.对时功能 (10)3.16.逻辑框图 (11)4. 定值内容及整定说明 (12)4.1.设备参数定值 (12)4.2.保护定值 (12)4.3.软压板 (14)4.4.通讯参数 (14)4.5.测控参数 (14)4.6.装置设定 (15)5. 装置接线端子与说明 (17)5.1.模拟量输入 (19)5.2.装置结构及安装参考尺寸 (20)6. 使用说明 (22)6.1.指示灯说明 (22)6.2.命令菜单使用说明 (23)6.2.1. 装置整定 (24)6.2.2. 状态显示 (24)6.2.3. 报告打印 (25)6.2.5. 报告显示 (25)6.2.6. 报告清除 (25)6.2.7. 装置测试 (25)6.2.8. 版本信息 (26)6.3.装置的运行说明 (26)6.3.1. 装置正常运行状态 (26)6.3.2. 装置异常信息含义及处理建议 (26)6.3.3. 安装注意事项 (26)6.4.事故分析注意事项 (27)7. 装置调试大纲 (27)7.1.试验注意事项 (27)7.2.事故分析注意事项 (27)7.3.交流回路检查 (28)7.4.输入接点检查 (28)7.5.整组试验 (28)7.5.1. 过流Ⅰ段保护 (28)7.5.2. 过流Ⅱ段保护 (28)7.5.3. 过流Ⅲ段保护 (28)7.5.4. 零序Ⅰ段保护 (28)7.5.5. 零序Ⅱ段保护 (28)7.5.6. 重合闸保护 (28)7.5.7. 过流加速保护 (29)7.5.8. 零序加速保护 (29)7.5.9. 过负荷保护 (29)7.5.10. 低频保护 (29)7.6.运行异常报警试验 (29)7.6.1. 频率异常报警 (29)7.6.2. 接地报警 (29)7.6.3. PT断线报警 (29)7.6.4. 控制回路断线报警 (29)7.6.5. TWJ异常报警 (30)7.6.6. CT断线报警 (30)7.6.7. 弹簧未储能报警 (30)7.7.装置闭锁试验 (30)7.8.输出接点检查 (30)7.9.装置试验菜单的说明 (30)7.10.装置与监控后台联调的说明 (30)7.10.2. 遥测值系数的说明 (31)7.10.3. 装置与后台进行通讯联调时信息文本的说明 (31)1.概述1.1.应用范围iPACS-5711线路保护测控装置适用于110kV以下电压等级的非直接接地系统或小电阻接地系统中的线路保护及测控，可组屏安装，也可在开关柜就地安装。
PMW6001S2系列线路保护测控装置说明书
3.1 概述 ..................................................................................................... 5 3.2 CPU 模块 ............................................................................................. 5 3.3 继电器模块 ......................................................................................... 6 3.4 交流、电源模块 ................................................................................. 6 3.5 人机对话模块 ..................................................................................... 7
5 人机界面操作说明................................................................................ 18
5.1 装置面板布置图 ............................................................................... 18 5.2 键盘说明 ........................................................................................... 18 5.3 信号灯指示说明 ............................................................................... 19 5.4 显示菜单说明 ................................................................................... 19
UDL-551U线路保护测控装置技术和使用说明书
UDL-551U线路保护测控装置技术和使用说明书（Version 1.00）上海思源弘瑞自动化有限公司Shanghai SHR Automation Co.，Ltd.前言感谢您使用上海思源弘瑞自动化有限公司的产品。
为了安全、正确、高效地使用本装置，请您务必注意以下重要提示：本说明书仅适用于UDL-551U线路保护测控装置。
请仔细阅读本说明书，并按照说明书的规定调整、测试和操作。
如有随机资料，请以随机资料为准。
为防止装置损坏，严禁带电插拔装置各模件、触摸印制电路板上的芯片和器件。
请使用合格的测试仪器和设备对装置进行试验和检测。
装置如出现异常或需要维修，请及时与本公司服务热线联系。
本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。
目录1.装置简介 (1)1.1. 应用范围 (1)1.2. 性能特点 (1)1.3. 功能配置 (2)2.技术指标 (3)2.1. 额定电气参数 (3)2.2. 环境条件 (3)2.3. 抗干扰性能 (4)2.4. 绝缘性能 (5)2.5. 机械性能 (5)2.6. 保护定值整定范围及误差 (6)2.7. 测量精度 (6)2.8. 触点容量 (6)3.装置硬件 (7)3.1. 机箱结构 (7)3.2. 模件配置 (7)3.3. 人机对话 (9)3.4. 装置端子说明 (10)4.装置功能 (14)4.1. 装置功能实现方式 (14)4.2. 保护功能 (14)4.3. 小电流接地选线 (21)4.4. 控制回路异常告警 (21)4.5. 弹簧未储能告警 (21)4.6. 装置故障告警 (21)4.7. 测控功能 (21)4.8. 同期合闸检测功能 (22)4.9. 合并单元功能（选配） (22)4.10. 辅助功能 (22)5.用户定值说明 (24)5.1. 系统定值管理 (24)5.2. 用户定值管理 (25)5.3. 软压板 (28)6.使用说明 (29)6.1. 面板说明 (29)6.2. 指示灯 (29)6.3. 显示说明 (30)6.4. 菜单结构 (31)7.调试及异常处理 (36)7.1. 程序检查 (36)7.2. 开关量输入检查 (36)7.3. 继电器开出回路检查 (36)7.4. 模拟量输入检查 (36)7.5. 相位检查 (36)7.6. 整组试验 (37)7.7. 异常处理 (37)8.投运说明及注意事项 (38)9.供应成套性 (39)9.1. 随同产品一起供应的文件 (39)9.2. 随同产品一起供应的附件 (39)10.订货须知 (40)11.附图 (41)A. UDL-551U线路保护测控装置接线图 (41)B. 装置操作回路原理图 (42)6. 装置简介6.1. 应用范围UDL-551U以电流电压保护及三相重合闸为基本配置，集成了各种测量、控制功能，适用于66kV及以下电压等级系统线路的保护测控。
德能电力DN300A系列数字式保护测控装置技术使用说明书
DN 德能电力DeNeng Electric PowerDN300A系列数字式保护测控装置技术使用说明书V1.00 长沙市德能电力设备有限公司目 录1概述 (1)1.1 装置简介 (1)1.2 装置特点 (1)1.3 结构与安装 (1)1.4 装置背部端子图 (2)1.5 操作回路和出口原理示意图 (3)2技术参数 (4)2.1 装置额定参数 (4)2.2 装置主要技术性能 (4)3DN311A线路保护装置 (7)3.1 装置简介 (7)3.2 主要技术指标 (7)3.3 保护原理 (8)3.4 DN311A定值及整定说明 (10)3.5 DN311A信息一览表 (11)3.6 DN311A装置背部端子定义图 (13)4DN341A电容器保护装置 (14)4.1 装置简介 (14)4.2 主要技术指标 (14)4.3 保护原理 (14)4.4 DN341A定值及整定说明 (16)4.5 DN341A信息一览表 (17)4.6 DN341A装置背部端子定义图 (18)5DN361A电动机保护装置 (19)5.1 装置简介 (19)5.2 主要技术指标 (19)5.3 保护原理 (20)5.4 DN361A定值及整定说明 (22)5.5 DN361A信息一览表 (23)5.6 DN361A装置背部端子定义图 (24)6DN321A变压器主保护装置 (25)6.1 装置简介 (25)6.2 主要技术指标 (25)6.3 保护原理 (25)6.4 DN321A定值及整定说明 (26)6.5 DN321A信息一览表 (28)6.6 DN321A装置背部端子定义图 (29)7DN322A变压器后备保护装置 (30)7.1 装置简介 (30)7.2 主要技术指标 (30)7.3 保护原理 (30)7.4 DN322A定值及整定说明 (32)7.5 DN322A信息一览表 (34)7.6 DN322A装置背部端子定义图 (35)8DN323A所用变压器保护装置 (36)8.1 装置简介 (36)8.2 主要技术指标 (36)8.3 保护原理 (36)8.4 DN323A定值及整定说明 (38)8.5 DN323A信息一览表 (39)8.6 DN323A装置背部端子定义图 (40)9DN324A变压器测控装置 (41)9.1 装置简介 (41)9.2 主要技术指标 (41)9.3 保护原理 (41)9.4 DN324A定值及整定说明 (41)9.5 DN324A信息一览表 (42)9.6 DN324A装置背部端子定义图 (43)10DN351发电机差动保护装置 (44)10.1 装置简介 (44)10.2 主要技术指标 (44)10.3 保护原理 (44)10.4 DN351定值及整定说明 (45)10.5 DN351信息一览表 (47)10.6 DN351装置背部端子定义图 (48)11DN352发电机后备保护装置 (49)11.1 装置简介 (49)11.2 主要技术指标 (49)11.3 保护原理 (50)11.4 DN352定值及整定说明 (52)11.5 DN352信息一览表 (54)11.6 DN352装置背部端子定义图 (55)12DN331A备投保护装置 (56)12.1 装置简介 (56)12.2 主要技术指标 (56)12.3 保护原理 (56)12.4 DN331A定值及整定说明 (58)12.5 DN331A信息一览表 (59)12.6 DN331A装置背部端子定义图 (60)13DN371A PT并列测控装置 (61)13.1 简介 (61)13.2 应用 (61)13.3 系统图 (61)13.4 控制原理图 (62)13.5 接点联系图 (63)13.6 端子定义 (63)13.7 计量回路并列模块端子定义 (64)14DN300A系列装置使用说明 (65)14.1 面板布置与显示 (65)14.2 液晶界面操作说明 (66)1概述1.1装置简介DN300A系列数字式保护测控装置适用于35KV及以下各电压等级的间隔单元的保护测控，具备完善的保护、测量、控制、故障录波及通信监视功能，为变电站、发电厂、高低压配电及厂用电系统的保护与控制提供了完整的解决方案，可有力地保障高低压电网及厂用电系统的安全稳定运行。
金智科技 WDZ-5276 备用电源自投保护测控装置 说明书
装置引入了闭锁方式 1 自投，闭锁方式 2 自投，闭锁方式 3 自投、闭锁方式 4 自投和自 投总闭锁 5 个闭锁接点输入作为各种运行情况下自投的闭锁。
方式 2 过程同方式 1。进线 2 运行，进线 1 备用，双母线并列运行，即 2DL、3DL 在合 位，1DL 在跳位。当进线 2 电源因故障或其他原因被断开后，进线 1 备用电源应能自动投 入。
2.2.1 充电条件 (1) I 母、II 母均三相有压； (2) 进线 1 电压检查控制字投入时，进线 1 有压； (3) 2DL、3DL 在合位， 1DL 在分位。
2 功能及原理
装置引入两段母线电压（Uab1、Ubc1、Uca1、Uab2、Ubc2、Uca2），用于有压、无压判别。 引入两段进线电压（U1、U2）作为自投准备及动作的辅助判据，可经控制字选择是否使用。 每个进线开关各引入一相电流（I1、I2），防止 PT 三相断线后造成自投装置误投，也是为了 更好的确认进线开关已跳开。
进线 1 运行，进线 2 备用，双母线并列运行，即 1DL、3DL 在合位，2DL 在跳位。当 进线 1 电源因故障或其他原因被断开后，进线 2 备用电源应能自动投入。为了满足这个要求， 设计了充电过程，只有在充电完成后才允许自投。
2.1.1 充电条件 (1) I 母、II 母均三相有压； (2) 进线 2 电压检查控制字投入时，进线 2 有压； (3) 1DL、3DL 在合位， 2DL 在分位。 经备自投充电时间后充电完成，备自投充电时间可整定。
备自投合闸动作成功后 10 秒钟内，若备用电源电流（I1 或 I2）大于过负荷减载电流定 值，则减载功能投入，直到备用电源电流小于过负荷联切定值的 95%或各轮减载均动作后， 过负荷减载才退出，下次备自投动作后才能再次投入。一共设置三轮过负荷减载，动作延时
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电源进线保护测控装置使用说明书本装置适用于66kV及以下电压等级的非直接接地或不接地系统中的电源进线保护及测控。
可集中组屏，也可在开关柜就地安装，全面支持变配电所综合自动化系统。
1．保护功能◆三相/两相三段式电流保护（速断、限时速断、过流）◆失压保护◆零序电压闭锁方向零序过流保护（可选择跳闸/告警）◆过负荷告警2．辅助功能◆备用电源自动投入◆PT断线告警◆控制回路断线告警◆装置故障告警◆故障录波◆保护定值和时限的独立整定◆自检和自诊断3．测控功能◆电量测量（遥测量）：进线电压、母线电压、电流、有功功率、无功功率、有功电能、无功电能、功率因数、电网频率等◆遥信量：装置共有14路开入量，其中：12路为采集外部遥信，2路为内部开关量信号◆遥控量：完成1台断路器、1台隔离开关的就地或遥控分合闸操作4．闭锁功能◆断路器就地和遥控操作互为闭锁且具有防跳功能◆对侧电源断路器或母联断路器保护跳闸闭锁备自投5．通讯功能◆CAN总线，以及标准的RS485多机通讯接口6．特点◆采用分层分布式设计，可组屏安装或直接安装于开关柜上◆封闭、加强型单元机箱，抗强干扰设计，适用于恶劣环境，可靠性高、抗干扰能力强，符合IEC电磁兼容标准◆与母联断路器配合，在不改变硬件及软件的情况下，可以实现两路进线电源备自投和母联自投两种运行方式◆可以实现远方定值整定与修改◆事件顺序记录并上传SOE事件◆汉字液晶显示，键盘操作◆设有独立的起动元件用来开放继电器电源，提高装置的安全性二、基本原理针对A、C（或A、B、C）相电流基波最大值，当任一相达到整定值，则定时器启动，若持续到整定时限，且相应保护的投退控制字处于投入状态，装置则发出跳闸控制信号，并记录和上传相应的SOE事件。
若在整定时限内电流返回则复位计时器。
当电流达到速断定值时，且速断保护投退控制字处于投入状态，则立即跳闸，同时给出保护动作、事故音响信号，并记录和上传相应的SOE事件。
其逻辑图如图1所示。
图1 三段保护逻辑框图当母线PT隔离开关和进线断路器在合闸位置，同时三个相间电压均小于无压定值且线路中的电流小于无流定值，时间超过整定时间时,失压保护动作。
其逻辑图如图2所示。
图2 失压保护逻辑框图零序过流保护逻辑图如3图所示。
注：3Uo 为采样值；3Io 为采样值；3Io ’为计算值（Ia+Ib+Ic ）。
图3 零序过流保护逻辑框图针对A 、C （或A 、B 、C ）相电流基波最大值，当任一相达到过负荷整定值，则定时器启动，若持续时间达到整定时限则告警。
同时给出告警音响及预告信号，并记录和上传相应的SOE 事件。
若在整定时限内电流返回则复位计时器。
其逻辑图如图4所示。
图4 过负荷告警逻辑框图母线分段开关采用断路器或隔离开关时（如图5所示），电源进线的备用电源自动投入。
图5 电源进线及母联示意图以1DL的进线的保护为例，如图5所示，若正常运行时，由电源二供电，即2DL、3DL/GK在合位，1DL在分位，则备自投1DL的充电条件为：母线和电源一有压（最大线电压大于有压定值）且1DL在分位，2DL、3DL/GK在合位，经15s后充电成功，自投允许，否则，10s后自投闭锁。
装置在备自投允许状态时，当检测到母线失压（最大线电压小于无压定值），1DL在分位，3DL/GK 在合位，电源一侧有压，则经过延时（自投延时）后，合上1DL，并显示“备自投动作”。
若2DL因故障跳闸或人为跳闸而导致母线失压，2DL的保护单元会给出一个闭锁信号，去闭锁1DL保护单元的备自投，以防止1DL合闸。
也可以根据用户需要取消该闭锁信号。
其逻辑图如图6所示：（注：2Uab、2Ubc、2Uca表示电源进线侧电压；Uab、Ubc、Uca表示母线侧电压。
）注：此装置用于2DL时，图中1DL改为2DL、2DL改为1DL。
图6 备自投动作逻辑框图为防止由于PT断线使得CPU检测到电压值不正常而导致保护误动，装置配有PT断线检查功能，可通过保护控制字投退。
判据如下：当任一线电压低于无压定值且任一相电流大于无流定值或负序电压大于PT断线负序电压定值时，经延时10s后发告警信号。
其逻辑图如图7所示。
图7 PT断线告警逻辑框图当引起跳闸的保护（不含失压保护）动作或人为跳闸时，本装置将发出闭锁信号（5K、6K合），以避免有关设备自动投入，此闭锁信号5s后自动解除。
控制回路断线：断路器在合位时检测跳闸回路，断路器在分位时检测合闸回路。
装置异常：电源消失或自检出错（ROM、RAM、EPROM定值检验出错），发出告警并闭锁开出继电器。
测量系统频率f，母线电压Ua、Ub、Uc，3Uo进线电压2Uab、2Ubc，电流Ia、Ic、3Io及有功功率P、无功功率Q、功率因数cosφ，另外可接收两路电度脉冲输入，计数值上传给上位机。
装置可接受遥控命令对所保护的线路开关实行远方跳、合闸控制，还可以在面板上设置对开关进行手动跳合闸，每次须间隔10s。
可以存储不少于60次的各项记录，包括事件日期、时间、事故电流（电压）、保护动作类型等，并可传送到管理系统或监控系统。
可以保存事故发生时的电流电压波形。
三、操作说明装置的面板由LCD显示器、LED指示灯及简易键盘组成。
LED 指示灯指示装置的工作状态及保护信号。
其中“+24V”指示灯指示装置工作电源是否正常，正常运行时这个灯应常亮。
“运行”指示灯指示装置运行状态，正常运行时运行指示灯应有规律地闪动。
故障指示灯有3个，其中“预告”和“事故”指示灯分别表示有未复归的保护信号，“装故”指示灯指示装置通过自检发现有故障。
当保护动作或装置发生故障时，面板上相应的“预告”、“事故”、“装故”信号指示灯会亮，并在LCD显示器的最后一行显示保护动作或装置故障的类型。
请注意：此时显示的内容不表示事件发生的顺序。
若要进一步了解详细情况，可在主菜单中选择“事件记录”来查看事件顺序记录（SOE）。
装置的当地监控功能通过面板上的LCD显示器及简易的键盘操作实现。
LCD显示器为带背光的8*4汉字字符液晶显示模块，简易键盘由“∧”、“∨”、“＜”、“＞”、“退出”、“确认”及“复归”七个触摸键组成。
正常运行时液晶显示器自动循环显示各遥测量及一些保护模拟量的一次值。
若需查看未显示的项目，可按“∧”、“∨”键选择。
需要显示的项目可在“出厂设置”菜单下设定。
若需要复归保护动作或装置故障信号，可按下“复归”键，选择“是”后再按“确认”键即可。
按下“＜”、“＞”或“确认”键，LCD显示器则显示上图所示的主菜单。
通过“∧”、“∨”键可选择任一种功能，按“确认”键后进入该菜单的功能，按“退出”键或选择“退出”菜单则回到自动循环显示界面。
将光标移至“保护投退”并按“确认”键后，进入保护投退设置功能。
保护投退设置的界面如下图所示（以线路保护为例，不同的保护装置可能投退的项目不同）。
此时光标位于第1个投退项目即“速断”的投退设置。
通过按“∧”、“∨”键可选择其它投退项目。
当光标位于某一项目时，可通过“＜”、“＞”键来改变设置。
当全部投退项目设置完成后，可按“确认”键来保存这些设置。
按下“确认”键后，进入输入PASSWORD 界面，如下图所示。
通过按“∧”、“∨”键可改变PASSWORD 各位数字的值，通过按“＜”、“＞”键可选择要改变的位。
若用户没有修改过PASSWORD ，则出厂默认的PASSWORD 为1000或0000均可（修改PASSWORD 的方法见“保护定值”的使用方法）。
当输入正确的PASSWORD 后，就将所修改的保护投退设置保存好了。
进入保护定值功能后，即可对装置整定值进行当地修改。
本装置可存贮三套定值。
“0”号定值为当前使用的定值套号（1、2或3），其余号定值为装置对应于0号定值的本套定值。
显示格式如下图。
通过“∧”、“∨”键可选择显示或要修改的定值，按下“＞”键进入光标所在定值的编辑状态。
在编辑状态下，通过“∧”、“∨”、“＜”、“＞”键可对定值进行编辑。
编辑完成后按“确认”键，在核实输入正确的口令后，再按“确认”键后本号定值修改有效，按“退出”键无效。
整定值定义及说明详见后面“定值清单”。
注：一次电压、电流系数*10后为实际的一次PT 、CT 变比。
本单元可存储不少于60次事件记录，其中第0号为最新记录，第1号为上一次记录，依次类推。
该记录存放在非易失性存贮器中，具有掉电长期保存功能，事件记录分开关变位、保护动作和装置故障三种类型。
事件记录显示格式如下图。
其中，No.后为记录号，02-06-26 为该事件发生的日期，即2002年6月26日。
11:21:22.525该事件发生的时间，即11时21分22秒525毫秒。
通过按“∧”、“∨”键可选择显示其余的事件。
当事件类型为保护动作时，可以按“确认”键去查看该保护的动作值，再按“退出”键返回。
选择输入输出菜单后将显示以下内容。
通过“∧”、“∨”键可选择查看开入量还是进行开出操作。
当选择开入时，屏幕显示如下：其中“0”表示输入的开关未闭合，“1”表示输入的开关已闭合，在上图中，第7个和第13个开入量为1，其余为0。
按“退出”键可退出并返回上一级菜单。
当选择开出时，屏幕显示如下：通过“∧”、“∨”、“＜”、“＞”键可对开出量进行编辑。
“1”对应输出继电器闭合或指示灯亮，“0”对应输出继电器断开或指示灯灭。
编辑完成后按“确认”键，在核实输入正确的口令后，再按“确认”键后，相应的继电器就能出口。
在主菜单中选择“采样数值”后屏幕显示以下内容：0 5.00 5.012 56.80 57.024 56.87 4.986 4.78 5.11由于屏幕只能显示4行，需要查看屏幕外的数据时，可通过按“∧”、“∨”键来选择。
其中本装置的0通道为A相测量电流，1通道为C相测量电流，2通道为A相测量电压，3通道为B相测量电压，4通道为C相测量电压，5通道为A相保护电流，6通道为B相保护电流，7通道为C相保护电流。
8~12通道在不同类型的装置中各不相同（见采样实时显示）。
本单元具有掉电运行的实时时钟功能，进入实时时钟模块后，LCD显示器将显示装置的实时时钟，如下图所示：日期04年06月26日时间15时36分50秒通过简易键盘可对时钟进行修正。
按“确认”键后进入时钟编辑状态。
在编辑状态下，通过“∧”、“∨”、“＜”、“＞”键可对时钟进行编辑。
编辑完成后按“确认”键，修改完成。
若此时不想修改时钟，可按“退出”键退出时钟编辑状态。
该时钟也可由通信网统一校时（精确到2ms），以使整个系统保持同一时基。
实时时钟主要作为事件顺序记录的时间依据。
进入电能计量模块后，可对脉冲电度表脉冲计数进行初值设定，初值设定后，该值将随着电能脉冲的累积而变化，直到下一次重新设定初值。
每个装置共安排了2路脉冲计数输入。
