UGNX有限元单元质量检查沈春根
数据）是否符合求解的要求。
1.2 有限元模型检查 – 主要内容和命令1
是最基础的，也是 最重要的命令之一！
1.3 有限元模型检查 – 主要内容和命令2
2.1 单元质量检查 – 评价/检查指标（系统检查）
2.2 单元质量检查 –检查指标（用户可控）1
更新有限元模型：单元解锁之后，一般需要 进一步操作更新有限元模型。
红色为错误单元，黄色为警 告单元；
一个一个查看选项的指标， 可以观察得到哪项指标超差。
3.2 检查实例 - 进一步核查哪项指标超差
3.3 检查实例 – 修改阈值即可通过检查
实际中不建议这么 操作！
3.4 检查实例 – 改善单元质量的方法
单元类型： CQUAD4 单元大小： 2.5mm；
方法1：改 变单元类型； 方法2：减 小单元大小； 方法3：修 复单元，见 下面内容！
单元类型： CTRIA3
单元大小： 3.5mm；
4.0 修复单元方法- 常见的有3种
方法1：分割单元（分割壳），使得单元类型更加简 单，比如对1个四边形单元分割成2个三角形单元，成 功率高得多。
方法2：拖动节点，重新定位模型中的个别节点位置， 改善单元形状的宽高比。
方法3：删除单元，重新手工划分更为简单类型的单 元，降低单元的阶次。
0.805927，就是等边四面体的高度与边长之比， 其结果就是宽高比。 使用等边四面体单元，宽高比值为 1。
定义五面体和六面体的宽高比，略有不同。
2.5 单元质量检查 – （部分单元）阈值示例
根据超出阈值的范围，分为警告和错误两类级别！
3.1 检查实例- 四边形单元 – 按默认限制值结果
试验和有限元的误差
试验和有限元的误差全文共四篇示例，供您参考第一篇示例：试验和有限元分析是工程领域常用的两种方法，它们常常用于预测和分析结构在不同载荷条件下的响应。
无论是试验还是有限元分析，都存在着误差，因此了解和评估这些误差是非常重要的。
本文将探讨试验和有限元分析中的误差，以及如何有效地管理和减小这些误差。
让我们来看看试验中存在的误差。
试验通常涉及到测量物理量，如应力、应变、位移等。
由于测量设备的精度、环境条件、人为操作等因素，测量结果往往会存在一定的误差。
测量设备的刻度可能不够精确，环境温度和湿度可能会影响到测量结果的准确性，操作人员的技术水平也会对测量结果产生影响。
试验中还可能会出现一些偶然误差，如设备故障、实验样品的缺陷等。
这些偶然误差在一定程度上会影响试验结果的准确性。
对于试验中可能存在的误差，我们需要采取相应的措施来减小这些误差的影响。
比如说，可以通过校准测量设备、控制实验环境、提高操作技术来减小误差，并且在试验结果分析时考虑到可能的误差范围，以便更准确地评估结构的响应。
与试验不同，有限元分析是一种数值计算方法，它通过将结构分割成有限个小单元，利用数学方程对这些小单元进行求解，从而得到结构的响应。
有限元分析中也存在着误差。
有限元分析中的误差可以来自模型的简化。
由于实际结构往往非常复杂，我们在进行有限元建模时往往需要对结构进行简化，例如忽略一些小的细节，这样会导致模型与实际结构存在一定的差异，从而引入误差。
有限元分析中的误差还可能来自数值计算的方法和参数选择。
数值计算方法的选取、边界条件的处理、网格划分的精度等因素都会对有限元分析结果的精度产生影响。
在进行有限元分析时，需要认真选择合适的数值计算方法，合理处理边界条件，以及进行网格收敛性分析，以减小这些误差的影响。
有限元分析中还可能存在由于数值计算误差引起的问题。
使用有限元方法进行求解时，使用的数值积分、迭代收敛条件等都可能会引入数值计算误差，从而影响到结果的准确性。
有限元查错

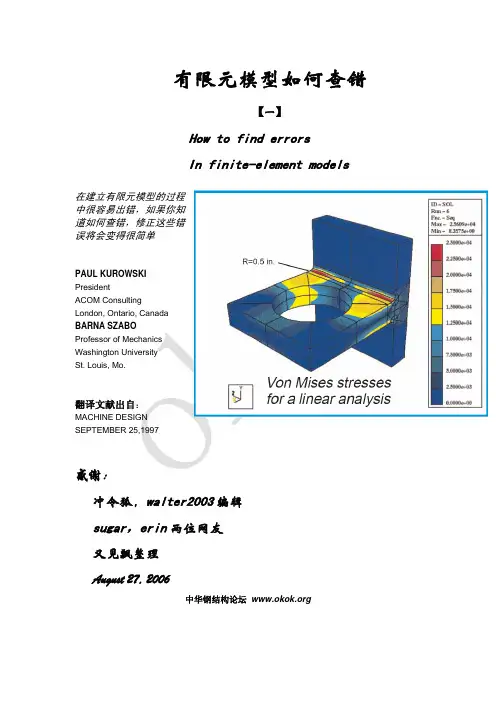

有限元模型如何查错【一】How to find errors In finite-element models在建立有限元模型的过程 中很容易出错，如果你知 道如何查错，修正这些错 误将会变得很简单PAUL KUROWSKI President ACOM Consulting London, Ontario, Canada BARNA SZABO Professor of Mechanics Washington University St. Louis, Mo.翻译文献出自：MACHINE DESIGN SEPTEMBER 25,1997感谢： 冲令狐，walter2003 编辑sugar，erin 两位网友又见飘整理 August 27, 2006中华钢结构论坛 【正文部分】：有限元分析的第一步就是建立被分析对象的数学模型，这要求我们思索建模 的理论基础如弹性理论，板的 Reissner 理论，塑性变形理论等，和考虑问题的其 它信息如几何描述、材料特性，约束和荷载等等。
分析的目的就是由这些条件， 计算得到精确解 u _ EX 并同时得到位移 u _ EX 的应力函数 F ( u _ EX ) 如 Von Mises 应力等。
应力函数 F ( u _ EX ) 仅仅依赖于数学 模型的定义，而与求解该数学问题的数值近似计算方法无关；同时应力函数F ( u _ EX ) 也不依赖于网格划分、网格类型和单元尺寸。
函数 F ( u _ EX ) 与模型实体物理性质之间的差异，被称为“模型错误” 。
下一步就是使用有限元方法去找到精确解 u _ EX 的近似值 u _ FE 。
这个过程 包括选择网格划分和构件类型，如对二维板用八节点（矩形）单元，依此类推。
网格划分＆单元定义被称为有限元的离散化。
离散化产生的误差可以被定义为：e=F (u _ EX ) − F (u _ FE ) F (u _ EX )大部分的分析应该把这个误差控制在 10％以内。
有限元误差估计
有限元误差估计引言有限元方法（Finite Element Method，简称FEM）是一种广泛应用于工程和科学领域的数值分析方法。
它通过将一个连续问题离散化为有限个子域，然后在每个子域上构建局部近似函数来求解问题。
有限元误差估计是在使用有限元方法求解问题时评估数值解与真实解之间的误差的重要步骤。
本文将详细介绍有限元误差估计的概念、原理和常用方法，以及其在工程和科学领域中的应用。
1. 有限元误差估计概述在使用有限元方法求解偏微分方程等连续问题时，我们通常需要将问题离散化为一个由节点和单元组成的网格。
然后，在每个单元上构建近似函数，并利用这些近似函数来计算数值解。
然而，由于近似函数只是对真实解的近似，因此数值解必然存在一定的误差。
有限元误差估计就是通过对离散化后得到的数值解进行分析，评估其与真实解之间的误差大小。

它是验证数值解精度和可靠性的重要手段之一。
2. 有限元误差估计原理有限元误差估计的原理基于两个关键概念：局部近似和全局汇总。
局部近似是指在每个单元上构建的近似函数，它能够较好地逼近真实解。
全局汇总是指将每个单元上的近似函数通过加权求和等方式得到整个域上的数值解。
在有限元方法中，我们通常使用残差作为误差的度量。
残差是真实解满足偏微分方程的程度，即方程左侧减去方程右侧得到的差值。
通过对残差进行分析，我们可以推导出数值解与真实解之间的误差估计。
3. 有限元误差估计方法有限元误差估计方法可以分为两大类：直接方法和间接方法。
3.1 直接方法直接方法是通过对离散化后得到的数值解进行分析，直接给出误差估计。
其中一种常用的直接方法是基于残差平方积分技术（Residual Squares Integration Technique）。
该方法通过对残差平方进行积分，并利用一些数学技术来推导出误差估计。
3.2 间接方法间接方法是通过构造辅助问题，利用辅助问题的解与真实解之间的关系来估计误差。
其中一种常用的间接方法是基于重构技术（Recovery Technique）。
