怎样看配光曲线图

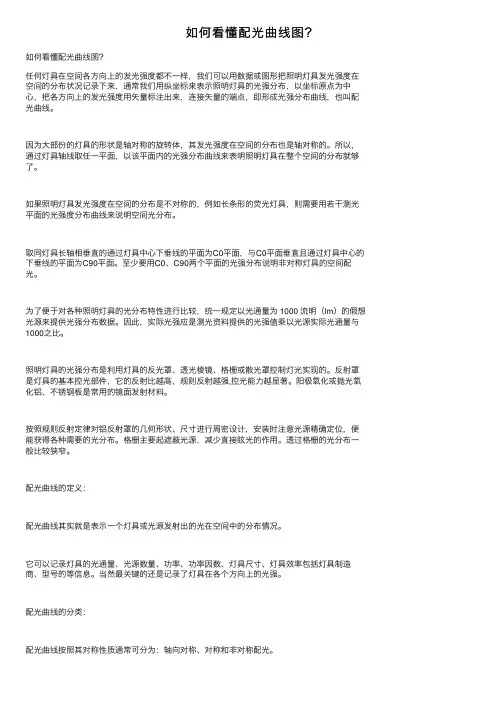

如何看懂配光曲线图？
如何看懂配光曲线图？如何看懂配光曲线图？任何灯具在空间各⽅向上的发光强度都不⼀样，我们可以⽤数据或图形把照明灯具发光强度在空间的分布状况记录下来，通常我们⽤纵坐标来表⽰照明灯具的光强分布，以坐标原点为中⼼，把各⽅向上的发光强度⽤⽮量标注出来，连接⽮量的端点，即形成光强分布曲线，也叫配光曲线。
因为⼤部份的灯具的形状是轴对称的旋转体，其发光强度在空间的分布也是轴对称的。
所以，通过灯具轴线取任⼀平⾯，以该平⾯内的光强分布曲线来表明照明灯具在整个空间的分布就够了。
如果照明灯具发光强度在空间的分布是不对称的，例如长条形的荧光灯具，则需要⽤若⼲测光平⾯的光强度分布曲线来说明空间光分布。
取同灯具长轴相垂直的通过灯具中⼼下垂线的平⾯为C0平⾯，与C0平⾯垂直且通过灯具中⼼的下垂线的平⾯为C90平⾯。
⾄少要⽤C0、C90两个平⾯的光强分布说明⾮对称灯具的空间配光。
为了便于对各种照明灯具的光分布特性进⾏⽐较，统⼀规定以光通量为 1000 流明的假想光源来提供光强分布数据。
因此，实际光强应是测光资料提供的光强值乘以光源实际光通量与1000之⽐。
照明灯具的光强分布是利⽤灯具的反光罩、透光棱镜、格栅或散光罩控制灯光实现的。
反射罩是灯具的基本控光部件，它的反射⽐越⾼，规则反射越强,控光能⼒越显著。
阳极氧化或抛光氧化铝、不锈钢板是常⽤的镜⾯发射材料。
按照规则反射定律对铝反射罩的⼏何形状、尺⼨进⾏周密设计，安装时注意光源精确定位，便能获得各种需要的光分布。
格栅主要起遮蔽光源，减少直接眩光的作⽤。
透过格栅的光分布⼀般⽐较狭窄。
配光曲线的定义：配光曲线其实就是表⽰⼀个灯具或光源发射出的光在空间中的分布情况。
它可以记录灯具的光通量、光源数量、功率、功率因数、灯具尺⼨、灯具效率包括灯具制造商、型号的等信息。
当然最关键的还是记录了灯具在各个⽅向上的光强。
配光曲线的分类：配光曲线按照其对称性质通常可分为：轴向对称、对称和⾮对称配光。

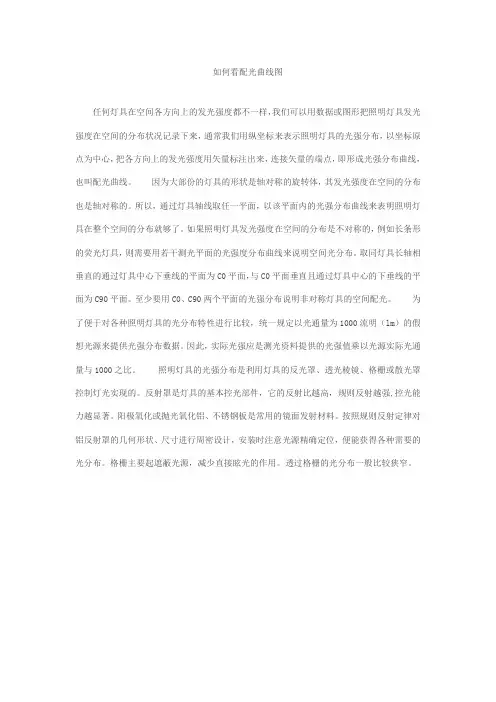

如何看配光曲线图
如何看配光曲线图任何灯具在空间各方向上的发光强度都不一样，我们可以用数据或图形把照明灯具发光强度在空间的分布状况记录下来，通常我们用纵坐标来表示照明灯具的光强分布，以坐标原点为中心，把各方向上的发光强度用矢量标注出来，连接矢量的端点，即形成光强分布曲线，也叫配光曲线。
因为大部份的灯具的形状是轴对称的旋转体，其发光强度在空间的分布也是轴对称的。
所以，通过灯具轴线取任一平面，以该平面内的光强分布曲线来表明照明灯具在整个空间的分布就够了。
如果照明灯具发光强度在空间的分布是不对称的，例如长条形的荧光灯具，则需要用若干测光平面的光强度分布曲线来说明空间光分布。
取同灯具长轴相垂直的通过灯具中心下垂线的平面为C0平面，与C0平面垂直且通过灯具中心的下垂线的平面为C90平面。
至少要用C0、C90两个平面的光强分布说明非对称灯具的空间配光。
为了便于对各种照明灯具的光分布特性进行比较，统一规定以光通量为1000流明的假想光源来提供光强分布数据。
因此，实际光强应是测光资料提供的光强值乘以光源实际光通量与1000之比。
照明灯具的光强分布是利用灯具的反光罩、透光棱镜、格栅或散光罩控制灯光实现的。
反射罩是灯具的基本控光部件，它的反射比越高，规则反射越强,控光能力越显著。
阳极氧化或抛光氧化铝、不锈钢板是常用的镜面发射材料。
按照规则反射定律对铝反射罩的几何形状、尺寸进行周密设计，安装时注意光源精确定位，便能获得各种需要的光分布。
格栅主要起遮蔽光源，减少直接眩光的作用。
透过格栅的光分布一般比较狭窄。
三平面配光曲线二平面配光曲线光强分布3D模拟图C90平面C0平面配光曲线新版配光曲线1、2、3……之初识配光曲线！配光曲线的定义：配光曲线其实就是表示一个灯具或光源发射出的光在空间中的分布情况。
它可以记录灯具的光通量、光源数量、功率、功率因数、灯具尺寸、灯具效率包括灯具制造商、型号的等信息。
当然最关键的还是记录了灯具在各个方向上的光强。
如何看读解配光曲线图
如何看配光曲线图任何灯具在空间各方向上的发光强度都不一样，我们可以用数据或图形把照明灯具发光强度在空间的分布状况记录下来，通常我们用纵坐标来表示照明灯具的光强分布，以坐标原点为中心，把各方向上的发光强度用矢量标注出来，连接矢量的端点，即形成光强分布曲线，也叫配光曲线。
因为大部份的灯具的形状是轴对称的旋转体，其发光强度在空间的分布也是轴对称的。
所以，通过灯具轴线取任一平面，以该平面内的光强分布曲线来表明照明灯具在整个空间的分布就够了。
如果照明灯具发光强度在空间的分布是不对称的，例如长条形的荧光灯具，则需要用若干测光平面的光强度分布曲线来说明空间光分布。
取同灯具长轴相垂直的通过灯具中心下垂线的平面为C0平面，与C0平面垂直且通过灯具中心的下垂线的平面为C90平面。
至少要用C0、C90两个平面的光强分布说明非对称灯具的空间配光。
为了便于对各种照明灯具的光分布特性进行比较，统一规定以光通量为1000流明的假想光源来提供光强分布数据。
因此，实际光强应是测光资料提供的光强值乘以光源实际光通量与1000之比。
照明灯具的光强分布是利用灯具的反光罩、透光棱镜、格栅或散光罩控制灯光实现的。
反射罩是灯具的基本控光部件，它的反射比越高，规则反射越强,控光能力越显著。
阳极氧化或抛光氧化铝、不锈钢板是常用的镜面发射材料。
按照规则反射定律对铝反射罩的几何形状、尺寸进行周密设计，安装时注意光源精确定位，便能获得各种需要的光分布。
格栅主要起遮蔽光源，减少直接眩光的作用。
透过格栅的光分布一般比较狭窄。
三平面配光曲线二平面配光曲线光强分布3D模拟图C90平面C0平面配光曲线如何看配光曲线配光曲线的定义：配光曲线其实就是表示一个灯具或光源发射出的光在空间中的分布情况。
它可以记录灯具的光通量、光源数量、功率、功率因数、灯具尺寸、灯具效率包括灯具制造商、型号的等信息。
当然最关键的还是记录了灯具在各个方向上的光强。
配光曲线的分类：配光曲线按照其对称性质通常可分为：轴向对称、对称和非对称配光。
配光曲线详细讲解较详细
配光曲线详细讲解较详细
配光曲线详细讲解较详细
配光曲线详细讲解较详细
配光曲线详细讲解较详细
目前公司有一套国际先进的 灯具配光曲线测试系统
用于卤钨灯、汽车灯、金 卤灯、射灯、半导体发光器 件等灯具的配光曲线、光强 数据、光束角、等效光通量 测量。
整个测试过程由计算机自 动控制完成，操作简单 .并且 能够提供Dialux、AGI32等 照明设计软件所需的插件。
配光曲线详细讲解较详细
❖ 水平面0°-180°剖面和水平面90°-270°剖面
配光曲线详细讲解较详细
❖另外一个说法： -180°的这个C面，对与不对称 的灯具，经常说0°C面，30°C面。
配光曲线详细讲解较详细 下图中的度数与对应的颜色表示的是不同的C面
配光曲线详细讲解较详细
全角：发光立体角换算出 的角度，也叫平面角
配光曲线详细讲解较详细
❖ 测试系统可以给我们提供更多的专业数据，用于 一些高端的市场与需求。
配光曲线详细讲解较详细
❖ 光源的光通量、色温、光谱等参数是由积分球提 供的。
配光曲线详细讲解较详细
通过配光曲线计算照度公式为： 在公司提供的配光曲线上找到相应的C面，还有对应的
角度，找出他的数值。（假设你找到的数值为80） 确定你需要的光源的光通量，比如400W的低色温金卤
配光曲线详细讲解较详细 眩光主要有两类：
直接眩光和反射眩光。 • 直接眩光是由灯或灯具过高的亮度直接进入视野造成的。
• 反射眩光是指由视野中的光泽表面反射所产生的眩光。
• 预防直接眩光，其实就是限制视野内灯或的光线是引起直接眩光的主要原因。 所以控制直接眩光就是控制此方向内光线的强度，也就是 限制灯具45°＜γ＜85°范围内的亮度。
LED照明配光曲线解读
LED灯配光曲线是指光源在空间各个方向上的强度分布。
配光曲线常用表示方法有三种：一是极坐标法，二是直角坐标法，三是等光强曲线。
A、LED灯极坐标配光曲线：在通过光源中心的测光平面上，测出灯具在不同角度的光强值。
从某一方向起，以角度为函数，将各角度的光强用矢量标注出来，连接矢量顶端的连接就是照明灯具极坐标配光曲线。
如果灯具是有旋转对称轴，则只需用通过轴线的一个测光面上的光强分布曲线就能说明其光强在空间的分布，如果灯具在空间的光分布是不对称的，则需要若干测光平面的光强分布曲线才能说明其光强的空间分布状况。
由于目前大多数LED灯都是轴对称旋转体，那么极坐标配光曲线成为最常用的方式。
B、LED灯直角坐标配光曲线：对于聚光型灯具，由于光束集中在十分狭小的空间立体角内，很难用极坐标来表达其光强度的空间分布状况，就采用直角从配光曲线表示法，以竖轴表示光强，以横轴表示光束的投角，如果是具有对称旋转轴的灯具则只需一条配光曲线来表示，如果是不对称灯具则需多条配光曲线表示。
C、LED灯光强曲线图：将光强相等的矢量顶端连接起来的曲线称为等光强曲线，将相邻等到光强曲线的值按一定比例排列，画出一系列的等光强曲线所组成类似于等高线地图的图，称为等光强曲线图。
常用的图有圆形曲线图，矩形曲线图与正弧曲线图，由于矩形曲线图既能说明灯具的光强分布，又能说明光量的区域分布，所以目前投光灯
具常常采用矩形曲线图。
4.1.1(3)如何看懂配光曲线
Yu Guangwen Major: Department of Industrial Design, AAD, THU E-mail: Denshil.yu@
Copyright 2009 Denshil, Tsinghua University Powered by Denshil
Preliminary Research of LED Lighting Design Content
Yu Guangwen来自June, 30, 2009
例1 轴对称灯具配光曲线
0°
270°
180° 90°
左图中，黄色线表示过水平面0 °-180 °方向并与水平面垂直的面（右图中的浅黄色面），同理红色线表示过水平 面90°-270 °方向并与水平面垂直的面（右图中的粉红色面）。左右两图的色彩（红、黄）对应，绿色线表示45 ° -225 ° 方向，右图中未表示。
Yu Guangwen
June, 30, 2009
•配光曲线是描述灯具的光强在空间的分布的。
•光源在给定方向的单位立体角内发出的光通量定义为光源在该方向上的发光强度（简称光强）
•配光曲线中，常以光通量为1000lm的家乡光源提供光强分布数据，目的是为了方便比较不同的照明工 具的照明特性。（只跟数据有关，方便比较） •如下图
•/Quan/VBBS3028_0_0_1_0_1.html 上有其他人对配光曲线的解释 左图是光强的立体空间分布，取 一个截面，形成右图（因为白炽灯是轴 对称灯具，故用此图可以表示）。 右图经线表示此平面上的个方向 的角度，纬线表示光强的数值。如：红 线方向表示，在此平面上距离光源发光 方向30 °的发光强度≈140cd。 也就是说，配光曲线只表示此光 源在空间的光强的分布，跟其他的没有 关系。 将配光曲线输入电脑可以用于计 算灯具的其他数值。（比如通过灯具的 总光通量、灯杆高度等可以得出路面的 亮度，从而计算此灯具的配置方式与数 量、空间的与水平的照度。此段比较难 以理解可以忽略）
如何解读配光曲线
配光曲线是指光源在光通量为1000lm时不同角度的发光强度 一、曲线的含义 a、射线：四周标有度数的射线代表光源在不同角度的发射线。 b、等距圆曲线：表示光源的发光强度。 c、图中的封闭曲线：表示光源的发光强度分布。 二、读图 a、具体的读法：找到光源的发射线与封闭曲线的相交点，从等距离圆曲线上 读出发光强度的数值。 b、以NSC9700配光曲线图为例： 从配光曲线图上我们可以读出光源在左右60度角度的发光强度为250cd；在0 度时发光强度接近335cd。 三、实际值 从配光曲线上读出的是光源在1000lm时的发光强度值，实际的发光强度应根据 灯泡的光通量乘以读出数值再除以1000。 如NSC9700金卤灯400W的光通量为38000lm。在发射角为0度时的发光强度为： 335×38000/1000=12060cd
A点：根据配光曲线已计算出发光强度为cd； 距离为5m；代入上述计算公司，可得出照 度为：36000×335/25×1000=482.4lux。
9700灯具
B
A数值，可以计算出在不距离、不同 角度下某点的照度值 计算公式：照度值=光强值/距离的平方 例如：NFC9700灯具安装在距地面5m高的位置，根据配 光曲线图试计算出在灯具正下方地面A点和左右20度 角地面B点的光强值。光强I=Ø灯具总光通量× 光强/1000lm=36000lm×300/1000lm=10800cd 1、根据配光曲线可计算出在灯具斜下方200发光强度为 10800cd；距离为5m/COS 20＝5.32m 代入上述计算公司，可得出A/B点照度为： 10800/5.322=382lux。 说明：通过配光曲线计算出的照度值仅供参考。
如何看配光曲线 图文解读
如何看配光曲线图文解读配光曲线的定义：配光曲线其实就是表示一个灯具或光源发射出的光在空间中的分布情况。
它可以记录灯具的光通量、光源数量、功率、功率因数、灯具尺寸、灯具效率包括灯具制造商、型号的等信息。
当然最关键的还是记录了灯具在各个方向上的光强。
配光曲线的分类：配光曲线按照其对称性质通常可分为：轴向对称、对称和非对称配光。
轴向对称：又被称为旋转对称，指各个方向上的配光曲线都是基本对称的，一般的筒灯、工矿灯都是这样的配光。
对 称：当灯具C0°和C180°剖面配光对称，同时C90°和C270°剖面配光对称时，这样的配光曲线称为对称配光非 对 称：就是指C0°-180°和C90°- 270°任意一个剖面配光不对称的情况。
配光曲线按照其光束角度通常可分为：窄配光 (< 20°)中配光 (20°> 40°)宽配光 (> 40°)其实也没有严格的定义各个厂家的对宽、中、窄的定义也略有不同。
说了半天的定义和分类。
下面我们来看点实在的东西——支架的配光曲线图：T = C0°-180°A = C90°-270°这里的第一张图就是我们最为常见的极坐标配光曲线图了，要想读懂它首先要知道T和A这2条曲线分别来自哪。
在图形下面有注释：T = C0°-180°A = C90°-270°这个C表示的是水平面的角度(立体角是由水平角度和垂直角度2个角度组成)。
0°-180°组成了一个剖面，T就是表示光在这个剖面上的分布情况。
在支架中C0°-180°一般被定义为垂直与灯管方向的。
同理A就是表示光在C90°-270°剖面上的分布情况。
如下图：知道了T和A两条曲线表示的剖面后，我们继续看看这每条曲线是如何来的。
配光曲线及光束角(共31张PPT)
惠州市西顿工业发展成都办事处
安 静 祷 告
信徒们默默与耶稣交流，十字架自然成为视觉的焦点（运用剪影突出重点）。这里是信徒 们仰望的中心，其他的一切都是虚空。
痛苦、悔恨、快乐在黑暗中交托，心情渐渐平静……
惠州市西顿工业发展成都办事处
客房走廊
其它锦上添花的做法包括使用窄光束聚光灯或者逆光照射 的房间号码，并且沿着走廊墙壁设置低照度的上射光照明。
惠州市西顿工业发展成都办事处
大堂立柱
酒店大堂内往往有较多立柱，需要对他们用灯光体现或 强调，以提高视觉趣味性，减少空间单调感。
惠州市西顿工业发展成都办事处
实例 光·文化
1、窄配光 （<35°以下） 2、中配光 （35°~ 45°之间） 3、宽配光 （> 45°以上）
惠州市西顿工业发展成都办事处
计算
以0度角位置为例： 假设求十米高度安装灯具，功率为400W、光通量为 36000lm的灯具 首先：读出0度角方向位置的光强： 900cd/k.Lm 第二步：以知400W的光通量为36000lm， 则：0度方向的光强为 900*36000/1000=32400cd
则：35度方向的光强为 (300*36000/1000)*cos35=5400cd 最后：
照度值为5400/100（10的平方）=54lux
35度角的位置上的光强
惠州市西顿工业发展成都办事处
计算
单位:cd/klm
A B
A、B为重合点
A—横切面光强分布
B—纵切面光强分布
设定 C=A+B
同轴对称的算法
图表形式:极坐标 惠州西顿工业发展成都办事处
如何看配光曲线
配光曲线的定义：配光曲线其实就是表示一个灯具或光源发射出的光在空间中的分布情况。
它可以记录灯具的光通量、光源数量、功率、功率因数、灯具尺寸、灯具效率包括灯具制造商、型号的等信息。
当然最关键的还是记录了灯具在各个方向上的光强。
配光曲线的分类：配光曲线按照其对称性质通常可分为：轴向对称、对称和非对称配光。
轴向对称：又被称为旋转对称，指各个方向上的配光曲线都是基本对称的，一般的筒灯、工矿灯都是这样的配光。
对称：当灯具C0°和C180°剖面配光对称，同时C90°和C270°剖面配光对称时，这样的配光曲线称为对称配光非对称：就是指C0°- 180°和C90°- 270°任意一个剖面配光不对称的情况。
配光曲线按照其光束角度通常可分为：窄配光（ 40°）宽配光（> 40°）其实也没有严格的定义各个厂家的对宽、中、窄的定义也略有不同。
如何看配光曲线图任何灯具在空间各方向上的发光强度都不一样，我们可以用数据或图形把照明灯具发光强度在空间的分布状况记录下来，通常我们用纵坐标来表示照明灯具的光强分布，以坐标原点为中心，把各方向上的发光强度用矢量标注出来，连接矢量的端点，即形成光强分布曲线，也叫配光曲线。
因为大部份的灯具的形状是轴对称的旋转体，其发光强度在空间的分布也是轴对称的。
所以，通过灯具轴线取任一平面，以该平面内的光强分布曲线来表明照明灯具在整个空间的分布就够了。
如果照明灯具发光强度在空间的分布是不对称的，例如长条形的荧光灯具，则需要用若干测光平面的光强度分布曲线来说明空间光分布。
取同灯具长轴相垂直的通过灯具中心下垂线的平面为C0平面，与C0平面垂直且通过灯具中心的下垂线的平面为C90平面。
至少要用C0、C90两个平面的光强分布说明非对称灯具的空间配光。
为了便于对各种照明灯具的光分布特性进行比较，统一规定以光通量为1000流明的假想光源来提供光强分布数据。
配光曲线图详解
配光曲线图详解
配光曲线图是用来描述灯具发出光线的分布情况的图表，通常用来评估灯具的照明效果和选择合适的灯具。
配光曲线图通常包含两个主要部分：水平面上的光强分布图和垂直面上的光强分布图。
水平面上的光强分布图显示灯具在水平面上的光线分布情况。
该图通常以灯具为中心进行绘制，以水平角度（度数）为横轴，以光强度（流明）为纵轴。
在该图中，通常包含几条不同的曲线，表示不同的光强度水平。
例如，一条曲线可能代表500流明，另一条曲线可能代表1000流明等等。
该图通常用于评估灯具的光线输出和覆盖范围。
垂直面上的光强分布图显示灯具在垂直面上的光线分布情况。
该图通常以灯具为中心进行绘制，以垂直角度（度数）为横轴，以光强度（流明）为纵轴。
在该图中，通常包含几条不同的曲线，表示不同的光强度水平。
例如，一条曲线可能代表500流明，另一条曲线可能代表1000流明等等。
该图通常用于评估灯具的照明强度和均匀性，在垂直平面上使用时，可以帮助确定灯具的斜坡和适当的位置。
总之，配光曲线图是评估灯具照度、光线输出和覆盖范围的重要工具之一。
使用正确的配光曲线图可以帮助你选择更符合你的需求的照明解决方案。
如何解读配光曲线标准版文档
第一页，共4页。
A点：根据配光曲线已计算出发光强度 为cd；距离为5m；代入上述计算公司，可得 出照度为：36000×335/25×1000=482.4lux。
第二页，共4页。
如何解读配光曲线 A点：根据配光曲线已计算出发光强度为cd； A点：根据配光曲线已计算出发光强度为cd； 如何解读配光曲线 如何解读配光曲线 如何解读配光曲线 如何解读配光曲线 A点：根据配光曲线已计算出发光强度为cd； 如何解读配光曲线 如何解读配光曲线 如何解读配光曲线 如何解读配光曲线 A点：根据配光曲线已计算出发光强度为cd； 如何解读配光曲线 A点：根据配光曲线已计算出发光强度为cd；
第三页，共4页。
9700灯
灯具的配光曲线
灯具的配光曲线
灯具配光曲线是一种简称，其全称为灯具光强分布曲线，是一种表述灯具出射光线在空间各个方向的光强分布特性的方法。
描述这种分布需要两方面的参数，第一是以灯具为中心的空间角度的定义和表示方法，第二就是各个角度上的光强。
两者结合起来后就是目前常用的灯具光强分布的极坐标图、直角坐标图和圆形或正弦形等光强图。
极坐标图和直角坐标图是取通过发光体/灯具光轴的一个或数个截面的配光曲线，灯具配光曲线通常选取的截面见下图。
可以以某个或多个截面上确定的角度与相关角度上光强数值的极坐标图或直角坐标图等表示灯具的空间配光特性。
若发光体/灯具具有关于光轴的旋转对称的光分布，那么一个截面的配光曲线就可以了；若光分布具有两面对称性，用两个相互垂直的特征截面表示；若光分布是不对称分布的，那么要用更多截面的配光曲线才能表示清楚。
灯具配光曲线通常选取的截面示意图
乳白罩吸顶安装灯盘
敞开式金属反射器工矿灯
旋转对称的光分布
工业用白漆反射器荧光灯灯具
两面对称的光分布
带镜面反射器荧光灯凹槽灯 一面对称的光分布。
如何看配光曲线图
如何看配光曲线图任何灯具在空间各方向上的发光强度都不一样，我们可以用数据或图形把照明灯具发光强度在空间的分布状况记录下来，通常我们以坐标原点为中心，把各方向上的发光强度用矢量标注出来，连接矢量的端点，即形成光强分布曲线，也叫配光曲线。
因为大部份的灯具的形状是轴对称的旋转体，其发光强度在空间的分布也是轴对称的。
所以，通过灯具轴线取任一平面，以该平面内的光强分布曲线来表明照明灯具在整个空间的分布就够了。
如果照明灯具发光强度在空间的分布是不对称的，例如长条形的荧光灯具，则需要用若干测光平面的光强度分布曲线来说明空间光分布。
取同灯具长轴相垂直的通过灯具中心下垂线的平面为C0平面，与C0平面垂直且通过灯具中心的下垂线的平面为C90平面。
至少要用C0、C90两个平面的光强分布说明非对称灯具的空间配光。
为了便于对各种照明灯具的光分布特性进行比较，统一规定以光通量为1000流明的假想光源来提供光强分布数据。
因此，实际光强应是测光资料提供的光强值乘以光源实际光通量与1000之比。
照明灯具的光强分布是利用灯具的反光罩、透光棱镜、格栅或散光罩控制灯光实现的。
反射罩是灯具的基本控光部件，它的反射比越高，规则反射越强,控光能力越显著。
阳极氧化或抛光氧化铝、不锈钢板是常用的镜面发射材料。
按照规则反射定律对铝反射罩的几何形状、尺寸进行周密设计，安装时注意光源精确定位，便能获得各种需要的光分布。
格栅主要起遮蔽光源，减少直接眩光的作用。
透过格栅的光分布一般比较狭窄。
配光曲线的定义：配光曲线其实就是表示一个灯具或光源发射出的光在空间中的分布情况。
它可以记录灯具的光通量、光源数量、功率、功率因数、灯具尺寸、灯具效率包括灯具制造商、型号的等信息。
当然最关键的还是记录了灯具在各个方向上的光强。
配光曲线的分类：配光曲线按照其对称性质通常可分为：轴向对称、对称和非对称配光。
轴向对称：又被称为旋转对称，指各个方向上的配光曲线都是基本对称的，一般的筒灯、工矿灯都是这样的配光。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
怎样看配光曲线图
任何灯具在空间各方向上的发光强度都不一样，我们可以用数据或图形把照明灯具发光强度在空间的分布状况记录下来，通常我们用纵坐标来表示照明灯具的光强分布，以坐标原点为中心，把各方向上的发光强度用矢量标注出来，连接矢量的端点，即形成光强分布曲线，也叫配光曲线。
因为大部份的灯具的形状是轴对称的旋转体，其发光强度在空间的分布也是轴对称的。
所以，通过灯具轴线取任一平面，以该平面内的光强分布曲线来表明照明灯具在整个空间的分布就够了。
如果照明灯具发光强度在空间的分布是不对称的，例如长条形的荧光灯具，则需要用若干测光平面的光强度分布曲线来说明空间光分布。
取同灯具长轴相垂直的通过灯具中心下垂线的平面为C0平面，与C0平面垂直且通过灯具中心的下垂线的平面为C90平面。
至少要用C0、C90两个平面的光强分布说明非对称灯具的空间配光。
为了便于对各种照明灯具的光分布特性进行比较，统一规定以光通量为1000流明的假想光源来提供光强分布数据。
因此，实际光强应是测光资料提供的光强值乘以光源实际光通量与1000之比。
照明灯具的光强分布是利用灯具的反光罩、透光棱镜、格栅或散光罩控制灯光实现的。
反射罩是灯具的基本控光部件，它的反射比越高，规则反射越强,控光能力越显著。
阳极氧化或抛光氧化铝、不锈钢板是常用的镜面发射材料。
按照规则反射定律对铝反射罩的几何形状、尺寸进行周密设计，安装时注意光源精确定位，便能获得各种需要的光分布。
格栅主要起遮蔽光源，减少直接眩光的作用。
透过格栅的光分布一般比较狭窄。
三平面配光曲线二平面配光曲线光强分布3D模拟图
C90平面C0平面配光曲线
新版配光曲线1、2、3……之初识配光曲线！
配光曲线的定义：配光曲线其实就是表示一个灯具或光源发射出的光在空间中的分布情况。
它可以记录灯具的光通量、光源数量、功率、功率因数、灯具尺寸、灯具效率包括灯具制造商、型号的等信息。
当然最关键的还是记录了灯具在各个方向上的光强。
配光曲线的分类：配光曲线按照其对称性质通常可分为：轴向对称、对称和非对称配光。
轴向对称：又被称为旋转对称，指各个方向上的配光曲线都是基本对称的，一般的筒灯、工矿灯都是这样的配光。
对称：当灯具C0°和C180°剖面配光对称，同时C90°和C270°剖面配光对称时，这样的配光曲线称为对称配光非对称：就是指C0°- 180°和C90°- 270°任意一个剖面配光不对称的情况。
配光曲线按照其光束角度通常可分为：窄配光（< 20°）中配光（20°> 40°）宽配光（> 40°）其实也没有严格的定义各个厂家的对宽、中、窄的定义也略有不同。
说了半天的定义和分类。
下面我们来看点实在的东西——支架的配光曲线图
T = C0°-180°A = C90°-270°这里的第一张图就是我们最为常见的极坐标配光曲线图了，要想读懂它首先要知道T和A这2条曲线分别来自哪。
在图形下面有注释：T = C0°-180°A = C90°-270°这个C表示的是水平面的角度（立体角是由水平角度和垂直角度2个角度组成）。
0°-180°组成了一个剖面，T就是表示光在这个剖面上的分布情况。
在支架中C0°-180°一般被定义为垂直与灯管方向的。
同理A就是表示光在C90°-270°剖面上的分布情况。
如下图：
知道了T和A两条曲线表示的剖面后，我们继续看看这每条曲线是如何来的。
极坐标图的原点（同心圆圆心处）为灯具发光面的中心；每个同心圆表示一个光强值，越靠外圈光强越大；图中的各个角度值就是这个剖面上的垂直角度了，向下方向被定义为0°如下图：注意一点：图中有个 cd/1000 lm 的单位，这表示这是一个以千流明为标准的配光，实际的光强需要换算才能得到（如何换算不用说了吧，1000 lm下是50 cd，2000 lm就是100 cd咯！）。
这样做是为了方便在不同灯具间进行配光比较。
好，在极坐标配光曲线下面一张图其实就是等照度曲线图，就是用曲线把照度相同的点连接起来，相信这个图很容易理解吧，注意这里同样是千流明的等照度曲线图。
大家可以上下对应看一下，找找配光曲线的感觉。
希望能继续深化下去,讲讲配光的意义,想听一下风沙你是怎么理解的,看到一个灯具的配光你能看出什么东东来?我一般是这样跟别人解释的:因为反射罩改变了光源的照射方向，由配光可以知道灯具的照射范围，照射方向，估计有效安装高度、射程（当然跟光源有关系），照射范围里的大概照度如何，当然由仪器测出来的配光还可以知道灯具效率，（通过微积分法来求好象也可以，不过谁会一个灯一个灯去算多麻烦啊）配光的意义是:1、做成IES文件，用于照度计算，或者手工算估计一下照度。
2、IES还可以用于光域网文件，用来模拟灯光真实场景效果运算另外，你觉得国产灯具和进口灯具的差别在于配光吗？国产灯具做不好是因为配光做不好吗？另外，国产灯具的灯具效率一般能达到多少，进口灯具的灯具效率又能达到多少？（可以分筒灯，灯盘，投光灯，悬挂灯按反射器不同一个个对比来讲）
今天我们再来看一个配光曲线，这种表示方式一般多用在投光灯具。
同样给大家2张图，其中后一张是等照度曲线图。
看看这张曲线图和前面的不一样了吧，其实仔细观察下可以发现他们只是表示方式不一样而已，基本元素都一样。
首先是有两条曲线一条实线是C0°-180°，虚线则是C90°-270°。
横向的角度值表示剖面上的垂直角度，0度为灯具发光面中心。
纵向数值表示光强。
同样注意左上角cd/1000 lm。
从虚线也就是C90°-270°这条线上可以看出此灯具是非对称配光的。
如何看？对称不对称主要是只角度。
配光曲线的角度一般是这样定义的：灯具的光束角度为峰值（最大值）光强的一半光强值所包含的角度。
以上图为例虚线的峰值大概是在1100cd左右，一半峰值也就是550cd左右，在左边的角度应该是10多度，右边应该不到10度，从而可以判断此灯为非对称配光。
这里说到的角度的定义方法是欧标使用的（也是目前国内常用的），美标略有不同。
它是定义为峰值（最大值）光强的1/10光强值所包含的角度为灯具光束角。
等照度曲线图也不多说了，很简单的，注意图中的黑点就好，那就是灯具的位置。
从此表也可以验证此灯的对称属性，明显光是向前的多向后的少。
