基于CAN总线的船舶机舱综合监控系统

合集下载

基于CAN总线的船舶机舱危险行为智能视觉监控系统

基于CAN总线的船舶机舱危险行为智能视觉监控系统

基于CAN总线的船舶机舱危险行为智能视觉监控系统赵春宇(辽源职业技术学院,吉林辽源 136200)摘要: 传统船舶机舱监控采用人工记录的方法,不仅费时费力并且容易出现数据差错,为解决这一问题,对基于CAN总线的船舶机舱危险行为智能视觉监控系统设计进行研究。

系统设计主要从硬件与软件两方面进行研究,通过对系统硬件整体设计,从而确定数字量输出通道。

以硬件为基础,对软件进行整体设计,通过CAN通信任务设计,实现系统对船舶机舱危险行为智能视觉的监控。

根据模拟实验证明,基于CAN总线的船舶机舱危险行为智能视觉监控系统与传统监控方式相比,机舱监控准确率提高10%。

关键词:CAN总线;船舶;机舱;危险行为;视觉监控中图分类号:U672.7 文献标识码:A文章编号: 1672 – 7649(2018)9A – 0118 – 03 doi:10.3404/j.issn.1672 – 7649.2018.9A.040Design of intelligent visual monitoring system for ship engine roomdangerous behavior based on CAN busZHAO Chun-yu(Jilin Liaoyuan Vocational Technical College, Liaoyuan 136200, China)Abstract: Manual recording is used in the traditional ship engine room monitoring. It is not only time-consuming and easy to have data errors. In order to solve this problem, the design of intelligent visual monitoring system for the dangerous behavior of ship engine room based on CAN bus is studied. The system design is mainly studied from two aspects: hardware and software, and the digital output channel is determined through the overall design of the system hardware. Based on the hardware, the software is designed in an overall way, and the CAN communication task is designed to realize the system's in-telligent vision monitoring for the dangerous behavior of the ship's engine room. According to the simulation experiment, the CAN bus based intelligent visual monitoring system for the dangerous behavior of the ship cabin is improved by 10% com-pared with the traditional monitoring system.Key words: CAN bus;ship;engine room;dangerous behavior;visual surveillance0 引 言随着全球经济一体化的不断发展,水运行业得到了快速发展。

CAN总线的船舶机舱监测报警系统设计

CAN总线的船舶机舱监测报警系统设计
文 章 编 号 :0 19 4 (0 01—0 4 0 10 —9 42 1)00 2 — 4
C N总 线 的船舶 机舱 监 测报警 系统设 计 A
王 常顺 , 肖海 荣 , 为 刚 潘
( 山东交 通 学 院 信 息 7 程 系 , 南 2 0 37 - 济 50 )
摘 要 : 对 我 国 造 船 业 的 发 展 现 状 和 现 有 系 统 中 存 在 的 一 些 问 题 . 出 一 种 基 于 CAN 总 线 针 提
Bus
W ANG a g s un, AO Ha—o g, AN W e — a g Ch n -h XI ir n P ig n ( p r n fIfr t n En ie r g h n o g Ja tn nv ri ,J ’a 5 0 7,C ia De at to nomai gn ei ,S a d n ioo g U iest me o n y in n 2 0 3 hn )
1 系统 工 作 原 理 及 功 能
机 舱监测 报警 系统组 成结构 框 网如图 1 示 所 整 个机舱 监测 报警 系统可 以分 为三层结 构 最 高层 是人 机交 互装 置 . 要是 由分 布在 集控 室 的监 主 测装置 、 轮机 长远程 监测 装置 、 班轮 机员监视 装置 值 以及公共 场所 的监视装 置组 成 这些装置 都具有 显 示设 备运行 参数 及声光 报警 的功能 中间层 由协议
Absr c : r te de eo t a t Fo h v lpme to i a’ s p idng n su a r b e h te iti t e itn y t m , a n f Ch n S hibul i idu t nd p o l ms t a xs n he x si g s se mo i n— trng n aa m y t m o h s p’ n n ro o i a d lr s se fr t e hi S e gie o m b s d o CAN s wa i r d e i h p p r e o a d ina ae n bu s nto uc d n t e a e .S ns  ̄ n sg l c ndto i g cr u tus d n h mo ioi g a d lr n s se wee e c ie i deal n hi p p r o iin n ic i e i te ntrn n aa mi g y tm r d s rb d n t i t s a e .An lg ioae i ao s ltd me s r me t a u e n mo u e wa e i n d i r r t v i a a e t he c rui ne fr nc n t s se .To g t h r a— d ls s d sg e n o de o a od d m g o t ic t tree e o he y tm i e te g e t e tpo sbe r la ii n o mu ia in, prtc in cr u twa ic e s d t h CAN s nd i e n e n t s s il ei blt i c m y n c to o e to ic i s n r a e o t e bu a mplme t d o he CAN bu h sc l a e e un a c . s p y ia ly rr d d n y Ke y wor s: n i e o m n trng a d a an y tm ; b rdu da c d e g n ro mo io i n lr ls se us e n n y;a lg ioa in nao s lto

船舶自动化机舱CAN总线控制系统

船舶自动化机舱CAN总线控制系统
the CAN bus advantages,and analyzes the ships automation engine room system corefunction and the overall design of CAN bus.It point out that CAN bus control system has wid e application prospect.
K ey words:ship automation,"engine room,"system,"CAN bus;control
随 着 船 舶 自动 化 程 度 越 来 越 高 ,船 舶 自动 化 机 舱 系 统 的 控 制 点 不 断 增 加 ,这 就 需 要 更 多 的连 接信 号 线 。为 了减 少 船 舶 自动 化 机 舱 系 统 的故 障 和 误 报 警 ,CAN 总线 (Controller Area Network)控 制 系 统 是 目前 最 好 船 舶 自动 化 机 舱 系 统 设 计 , CAN 总 线 就 是 为 了解 决 现 代 船 舶 中庞 大 的 电子 控 制 装 置之 间 的通 讯 ,减 少 不 断 增 加 的信 号 线 , 把 所 有 的 外 围器 件 挂 接 在 该 总 线 上 ,具 有 较 低 的 成 本 、较 高 的 实 时 处 理 能 力 ,在 恶 劣 的强 电磁 干 扰 环 境 下 能 可靠 地 工 作 。
船 电 技 术 I控制技术
船舶 自动化 机 舱 CAN 总线控 制 系统
许 明华
(福 建 交 通 职 业 技 术 学 院 , 福 州 350007)
摘 要 : 文 中 主 要 阐 述 船 舶 自动 化 机 舱 CAN 总 线 控 制 系 统 , 介 绍 了船 舶 自动 化 机 舱 CAN 总 线 优 点 , 分 析 了船 舶 自动 化 机 舱 系 统 核 心 功 能 和 自动 化 机 舱 系 统 CAN 总 线 的 总 体 设 计 方 案 , 指 出 CAN 总 线 控 制 系 统 具 有 广 阔 的 应 用 前 景 。 关 键 词 : 船 舶 自 动 化 机 舱 系 统 CAN 总 线 控 制 中 图 分 类 号 : TP212: U663.82 文 献 标 示 码 : A 文 章 编 号 : 1003.4862(2011)05 0019-03

基于CAN现场总线的船舶电站监控系统

基于CAN现场总线的船舶电站监控系统

Ab t c T e a e it d cs h rc r t ̄o A b n h t u u s a t h p p rnr u e a a t ii fC N u a dte a sq oo r o c e sc s st y曲 p w r tt n o e ai s o m nt ig ̄se , n s bi efe u h o e ai o i r gss m b sdo A b sA o ir o n , m a det lh s M b si p w r tt nm nt i t ae nC N u. n t a s i s p s o o n ye
维普资讯
基于 C N现场 总线 的船舶 电站监控 系统 A
S i we t t n M o io i g S se Ba e n h p Po rS a i n t rn y t m s d o o
CAN e d BU Fil S
C AN 通 信适 配卡 是网络 数据 与 }算 机应用 程 序通信 的 中介 .采用双 口 R AM 设计 ,即开辟一块 内存 区域 ,P 机 的中央处理器 和 8C16 C 微处 C 0 K 9
理器等均可以读写数据存贮器,具体结构框图见图
1 。
征:1 D S控制系统不同.它的结构模式为 )与 C
机 电设备 2 0 0 2年第 1 期
维普资讯
主从【络不同, 刊 它是多主结构网络: )可连接各种 2 类型的微控制器: ) 3 元损结构的逐位仲裁方式进行 总线 的优先 权访 问:4 )强有 力的错 误处理 能力 . 故 障节点 自 动脱离总线 : ) 5 采用短帧结构 . 有较强的 网络抗干扰能力 。 基于 C N现场总线的 F S A C 则具有如下鲜明特

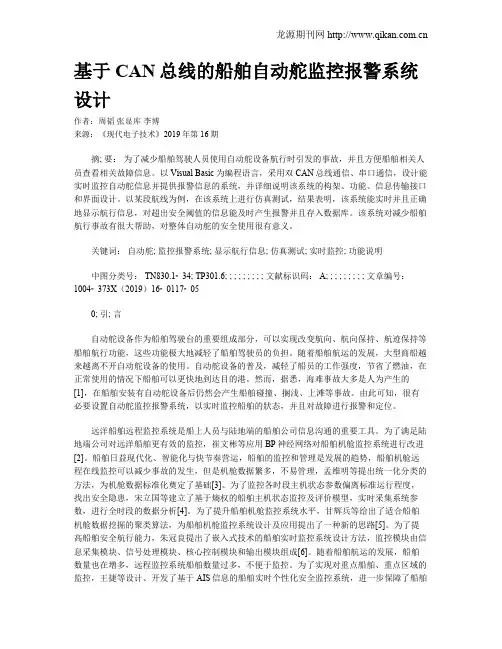

基于CAN总线的船舶自动舵监控报警系统设计

基于CAN总线的船舶自动舵监控报警系统设计

基于CAN总线的船舶自动舵监控报警系统设计作者:周韬张显库李博来源:《现代电子技术》2019年第16期摘; 要:为了减少船舶驾驶人员使用自动舵设备航行时引发的事故,并且方便船舶相关人员查看相关故障信息。

以Visual Basic为编程语言,采用双CAN总线通信、串口通信,设计能实时监控自动舵信息并提供报警信息的系统,并详细说明该系统的构架、功能、信息传输接口和界面设计。

以某段航线为例,在该系统上进行仿真测试,结果表明,该系统能实时并且正确地显示航行信息,对超出安全阈值的信息能及时产生报警并且存入数据库。

该系统对减少船舶航行事故有很大帮助,对整体自动舵的安全使用很有意义。

关键词:自动舵; 监控报警系统; 显示航行信息; 仿真测试; 实时监控; 功能说明中图分类号: TN830.1⁃34; TP301.6; ; ; ; ; ; ; ; ; 文献标识码: A; ; ; ; ; ; ; ; ; 文章编号:1004⁃373X(2019)16⁃0117⁃050; 引; 言自动舵设备作为船舶驾驶台的重要组成部分,可以实现改变航向、航向保持、航迹保持等船舶航行功能,这些功能极大地减轻了船舶驾驶员的负担。

随着船舶航运的发展,大型商船越来越离不开自动舵设备的使用。

自动舵设备的普及,减轻了船员的工作强度,节省了燃油,在正常使用的情况下船舶可以更快地到达目的港。

然而,据悉,海难事故大多是人为产生的[1],在船舶安装有自动舵设备后仍然会产生船舶碰撞、搁浅、上滩等事故。

由此可知,很有必要设置自动舵监控报警系统,以实时监控船舶的狀态,并且对故障进行报警和定位。

远洋船舶远程监控系统是船上人员与陆地端的船舶公司信息沟通的重要工具。

为了满足陆地端公司对远洋船舶更有效的监控,崔文彬等应用BP神经网络对船舶机舱监控系统进行改进[2]。

船舶日益现代化、智能化与快节奏营运,船舶的监控和管理是发展的趋势,船舶机舱远程在线监控可以减少事故的发生,但是机舱数据繁多,不易管理,孟维明等提出统一化分类的方法,为机舱数据标准化奠定了基础[3]。

基于CAN总线的船舶智能控制系统设计

基于CAN总线的船舶智能控制系统设计

1 分 布 式 控 制 系统
系统 采用 现场 总线集 散 系统 FDCS(field dis- tributed control system)结 构 ,由服 务器 ,CAN智 能单 元 ,以 及 CAN 局 域 网总 线 组 成 。服 务 器 完 成 系统 的 数 据 管 理 与 分 析 计 算 系 统 计 算 。CAN 智能 单元 完成 本地 现场 的数 据处 理 、显 示 、报警 和 控制 。各 个 节 点 的数 据通 过 CAN 总线 实现 互 相 传输 ,见 图 1。
任 意 P3k三 路


P3


4 h
16



1 画厦暄垣

喧垣垣 l LED 8路 , l
图 3 键盘 与 LED 电路 框 图
电路框 图 中包 括 ,98C2051,两 片 移位 寄存 器 74HC164,用作对键 盘 和 数码 管 的扫 描 ,8个 9012 接 5V 电源用作对 数码管 的驱 动。89C2O51通过 串 口接收每个 数码 管要 显 示 的数据 。同时将 扫 描 到 的按 键 ,进行 编码后 ,通过 串 口发送 到 S3CA4BOX。 2.3 数码 管 与键 盘扫描 的 实现方 法
1 1 3
维普资讯
基 于 CAN 总线 的船 舶智 能 控 制 系 统设 计 —— 车 海 宁
I CD、FLASH、SDRAM 在 ¥3C44B0X 中 都 有对 应 的接 口引脚 与控 制 器 ,实 现方 便 。 2.2 键 盘 与 LED
键盘 与 LED 由一块 单 片 机 89C2O51统 一 控 制 。89C2O5 1通过 扫描 方式 点亮 数码 管 和 扫描 按 键 。电路 框 图见 图 3。

基于CAN总线的船舶机舱综合监控系统

基于CAN总线的船舶机舱综合监控系统
的一些 优势 : () 1低成本 的现场总线 。 () 2 极高 的总线利用率 。 () 3 .
机舱报警分站包括 : 计算机 、 彩色图形显示器和打印机。如图 1 所示, 设置四 个机舱报警分站 . 主站通常设置在集控室. 所有报警分站都连接在 CN A 现场 线上 . 实现数据共享。机舱报警分站 , 其主要功能包括: () 1 报警 指示 、 史报警显示和故 障打 印。 历 () 2 即时参数列 表显示 、 直方 图显示 、 曲线显示及其打印。 ( 、 制过程 M MIS 3控 I C 图显示 。 () 4 历史参数显示及趋 势监视 。 () 5 重要事件触 发显示 。 () 6 主机、 发电机 、 泵浦等设备 的操控 。 () 7 参数修改。 () 8 值班延伸报警选择 等。 报警分站含有主机各个 缸的排气 温度 、 缸套水温 、 活塞油温度 、 扫 气箱温度和着 火检测温度 , 以及各个缸气缸油 断流的通道 , 除需 完成 报警外 . 还要判断故障减速 , 只要任 一缸温度 达到减速温度 , 就要发出 相应的故障减速信号到集控 台上的报警控制模块 , 由其输出控制相 应 的继 电器动作 . 向主机安保系统发出故 障减速信号 。 报警分站也有发电机 、 空压机、 辅锅炉等机舱 设备的控制界面 , 除 需完成报警外 . 还要判断故障 . 如果有故障 , 就发出相应的故障信号到 集控 台上 的报警控制模块 . 由其输 出控制相 应的继 电器动作 , 向故障 设备的安保系统发 出故障减速或停 止信号 。 本文设 计的报警分 站 . 其最大 的特点 是 : 当机舱集控 室主报警控 制站故 障时 . 报警分站仍 然可 以控制机舱 的主要设备 , 可以显示机舱 各 主要设备 的主要参数 和状态 . 而且 在故 障时 , 以由此报警分站直 可 接 向故 障设备 的安保系统发 出故障减速或停止信号 。

基于CAN总线的船舶集中监测报警系统

基于CAN总线的船舶集中监测报警系统
状 态集 中 监 测报 警 系 统 。 关键词 船 舶系统 C AN 总 线 AR M
随着 工业 和科 学 技 术 的飞 速发 展 , 船 舶 设 备 和 系统 的组成 及结构 日趋 复杂 , 功 能不 断完善 , 自 动 化程度 不 断提高 。船 舶集 中监测 和报 警 系统作
l 集 中监测 J

无符号数
… …


监测 数据 值 … ~
b 1 b O
b3
b 2
b y t e 3

C AN 总线 为支 持多 主机通 信方 式 , 采 用 短 帧数据 结构 , 具有 速率快 、 抗 干扰 能力强 、 可靠 性好 、 灵 活 易用 、 容错性 好 和链接 方便 等优 点 。
基于 C AN 总线设 计 的 船舶 集 中监 测 系 统 结
构见图 1 。
收 稿 日期 : 2 0 1 3 — 0 4 — 2 1
的C AN 控 制器 , 并且 具 有 先进 的全 局 验 收 滤 波
2 0 1 3 年第 4 期

伟: 基于 C AN 总 线 的 船 舶 集 中 监 测 报 警 系 统
1 4 1
器, 全 局 验 收 滤 波 器 可 以识 别 所 有 C AN 总线 的 标 准 帧和扩 展 帧标示 符嘲 。
包括 数据 处理 模 块 、 C AN 控 制 模 块 、 显示 与报 警
模块 、 数码 管驱 动模块 等 Ⅲ 。主程序 流程 见 图 5 。
C AN 通 信 收 发 模 块 电 路 见 图 2 , 使 用 T J A1 0 4 0芯 片 作 为 C AN 收 发 器 , 主要 功 能是 将
l 监测l l 监测l I 监测f f 监测I i 监测I

基于船舶机舱智能监控系统的研究

基于船舶机舱智能监控系统的研究

基于船舶机舱智能监控系统的研究随着自动化技术的不断发展,并在各行各业中获得广泛的应用,造船业的自动化集成度也有了很大的提高。

为了保证船舶动力设备安全可靠的运行,为管理人员的操作提供可靠、准确的实时信息,以及减少人为因素的错误判断和人力的极大浪费,设计了基于CAN总线的船舶机舱监控系统。

该系统提高对船舶动力设备参数的实时检测,可以实时显示设备各重要的运行参数和状态。

论文发表。

当检测到设备的运行状态出现故障时,系统就会自动报警并记录故障;同时调节设备的运行参数,实现对远程设备的控制。

控制器局域网CAN(Controller Area Network)是Bosch公司提出的一种串行数据通信协议,它的模型结构包括物理层、数据链路层和应用层,信号传输介质是双绞线,通信速率最高1Mbps(40 m),直接传输距离最远10km(5Kbps),每条总线可挂接设备多达110个,特别适用于实时性要求很高的网络。

CAN总线是一种串行通信协议,具有较强的抗干扰能力,可以应用在电磁噪声比较大的场合。

本文正是利用CAN总线技术的这些特性,以CAN总线技术为基础构建一种以PC机为上位机,以DSP系统为下位机,利用多种传感器对船舶机舱与人员、设备及生产安全密切相关的柴油机转速、燃油进机压力、燃油进机温度、主轴瓦温度、滑油进机压力、滑油进机温度、滑油出机温度、涡轮增压器滑油进口压力、海水冷却水压力、淡水冷却水进机压力、淡水冷却水出机温度等方面相关的参数进行实时监测,并根据监测结果采取及时有效的措施。

其系统总体结构如图1所示。

DSP选择与CAN模块功能设计TMS320LF2812数字信号处理器集成了增强型CAN总线通信接口,该接口与CAN2.0B标准接口完全兼容。

它有32个可配置的接收、发送邮箱,支持信息的定时邮递功能。

可以使用该接口构建高可靠的CAN总线控制或检测网络。

TMS320LF2812处理器的CAN控制器为CPU提供完整的CAN协议,减少了通信时CPU 的开销。

基于CAN总线和以太网的船舶机舱监控系统研究与设计的开题报告

基于CAN总线和以太网的船舶机舱监控系统研究与设计的开题报告

基于CAN总线和以太网的船舶机舱监控系统研究与设计的开题报告一、选题背景随着科技的不断发展和船舶运输业的迅速发展,船舶机舱监控系统已经成为一项非常重要的技术。

船舶机舱作为船舶的核心部件之一,需要保证其安全、稳定和可靠性。

而通过对机舱进行监控和控制,可以有效地提高船舶的运行效率,降低事故发生概率。

因此,研究船舶机舱监控系统具有非常重要的实际意义。

目前,船舶机舱监控系统主要采用CAN总线和以太网两种通信方式,其中CAN总线主要用于传输机舱中各种传感器采集的数据,而以太网则主要用于实现机舱监控系统的远程控制和数据管理。

这两种通信方式的组合能够在最大限度地保证机舱安全的同时,还能够提高系统的稳定性和可靠性。

二、研究目的和意义本文旨在研究和设计基于CAN总线和以太网的船舶机舱监控系统。

具体研究内容包括:CAN总线和以太网通信协议的设计和实现、数据采集和传输的方案设计、机舱监控系统的远程控制和数据管理等模块的实现。

通过本研究,可以实现对机舱中各种传感器的数据采集、传输和管理,建立完整的船舶机舱监控系统,提高船舶的安全性、稳定性和可靠性,减少事故的发生,保障船员的生命安全和财产利益。

三、研究内容和技术路线1、CAN总线和以太网通信协议的设计和实现CAN总线和以太网通信协议是船舶机舱监控系统的两个核心模块。

要实现这两个模块的设计和实现,需要对CAN总线和以太网通信协议进行深入研究,掌握其通信原理和操作方法。

2、数据采集和传输的方案设计在船舶机舱监控系统中,需要对船舶机舱中各种传感器采集的数据进行实时采集和传输,包括温度、湿度、压力、流量等参数。

设计数据采集和传输方案,能够有效保证数据的实时性和准确性。

3、机舱监控系统的远程控制和数据管理通过以太网通信协议,可以实现对机舱监控系统的远程控制和数据管理。

利用计算机端软件对机舱中各种传感器数据进行管理和控制,能够提高系统的灵活性和操作便捷性。

技术路线:(1)CAN总线和以太网通信协议的研究和设计(2)传感器数据采集和传输方案的研究和设计(3)机舱监控系统的软件设计和实现四、预期研究成果本文预期研究成果包括:1、CAN总线和以太网通信协议的设计和实现方案2、船舶机舱监控系统的硬件设计方案3、船舶机舱监控系统的软件设计和实现方案4、系统测试和性能评估报告五、研究计划和进度安排本研究计划的实施周期为一年,具体研究计划和进度安排如下:第一阶段(一个月)进行文献调研和相关技术的学习和了解,熟悉CAN总线和以太网通信协议的基本原理和应用方法。

can总线技术在船舶监控系统的应用

can总线技术在船舶监控系统的应用

CAN总线技术及其在船舶监控系统的应用摘要:在CAN总线通信网络的建设中, CAN总线控制器实现了CAN总线协议的大部分内容。

首先介绍了CAN总线的概况,简单介绍了CAN总协议的内容,详细介绍了有限状态自动机的组成特点以及利用有限状态自动机实现CAN总线协议的方法,论述智能测控单元 CAN 通讯接口设计、CAN控制器外围硬件电路和 CAN 通信软件的实现。

关键词:CAN总线;CAN总线协议;控制局域网;船舶监控系统;Application of CAN bus technology in ship monitoringSystemAbstract:In the construction of CAN bus communication network, CAN bus controller implements most of the contents of the CAN bus protocol. First introduced the CAN bus, introduces the general agreement of CAN content, introduces the method of characteristics of finite state automata and the use of finite state automata implementation of CAN bus protocol, discusses the design, implementation intelligent measurement and control unit of CAN communication interface in CAN controller hardware circuit and CAN communication software.Keywords:CAN bus; CAN bus protocol; controller area network; monitoring system for ships;1前言1.1选题目的及意义CAN即控制器局域网,是世界上得到广泛应用的现场总线之一。

基于CAN总线的船舶机舱综合监控系统

基于CAN总线的船舶机舱综合监控系统

基于CAN总线的船舶机舱综合监控系统【摘要】为了实现船舶自动化,提高机舱综合监控系统的可靠性,本文结合课题的研究,给出了整个系统的设计方案。

文中设计了基于双CAN总线的机舱综合监控系统,并着重介绍了报警分站和人机界面的设计。

【关键词】船舶;综合监控;双CAN总线0.引言船舶机舱综合监控系统的自动化水平是衡量当前船舶先进程度的一个重要标志。

现场总线技术集先进的嵌入式系统、现代通信、自控理论、网络技术于一身,以其先进性、可靠性、开放性的优点,必然成为未来自动化技术发展的主流。

而CAN(Control Area Network)总线是国际上应用最广泛的现场总线之一:起先,CAN被设计作为汽车环境中的微控制器通信,在车载各电子控制装置ECU 之间交换信息,形成汽车电子控制网络;而后逐步被应用于机械工业、过程工业等领域;近年来,船舶综合监控系统越来越多采用CAN总线技术,而且CAN 总线技术表现出的优势是其它总线技术所无法媲美的。

1.CAN总线技术的特点与优势CAN总线是一种多主方式的串行通信总线,基本设计规范要求高位速率,高抗电磁干扰性,而且能够检测出产生的任何错误。

当信号传输距离到10km时,CAN总线仍可提供高达5kbps的数据传输速率。

作为一种技术先进、可靠性高、成本合理的远程网络通信控制方式,CAN总线已被广泛应用到各个自动化控制系统中。

特别是船舶自动化机舱,越来越多得采用CAN总线。

从高速的网络到低价位的多路接线都可以使用CAN总线。

CAN总线除具有一般现场总线所具有的技术规范开放、现场设备可互操作等特点外,还有其自身的一些优势:(1)低成本的现场总线。

(2)极高的总线利用率。

(3)很远的数据传输距离。

(4)高速的数据传输速率。

(5)多主结构依据优先权进行总线访问。

(6)可根据报文的ID决定接收或屏蔽该报文。

(7)可靠的错误处理和检错机制。

(8)发送的信息遭到破坏后可自动重发。

(9)节点在错误严重的情况下具有自动退出总线的功能。

基于CAN总线的机舱实验室监控模拟系统研究

基于CAN总线的机舱实验室监控模拟系统研究
集模 块 分 别 为 : C — 1 S U1 2 S U1 3和 S U1 、 C — 、C —
S U1 数 据采 集模 块 。4 辅 机启 动模 块分 别 C —4 个 为 P U1P U 、 C C 、 C 2 P U3和 P U4控制模 块 。 C
4 监 控报 警模 拟 系统 软件 的 实现
监控 系统 以中文 图形界 面 的 I O H 软件 进行 NT UC 实时 监控 , 并具 有 实时 报警 和 历史 查 询 打 印功 能。 其具体 功能包括 : 量参数表 格显示 、 测 报警 显示 、 消 声消 闪 、 道状态查 询及报警 闭锁 、 件记 录 、 通 事 图形 显示 、 伸报警 、 记录及 打印 。 延 数据
及其实现的功能 。通过对此系统的测试 , 结果表 明该 系统结构新颖 、 经济 、 工作可靠和可维护性强 。
关 键 词 : 舱 ; 测 报 警 系 统 ; 场 总线 ; 拟 机 监 现 模 中 图 分 类 号 : 6 . 2TP 9 U6 3 8 ; 2 文 献 标 志码 : B 文章 编 号 :6 17 5 (0 0 0—0 70 1 7 9 32 1 )30 8—2
有 F 、 AN、 P oiu 、 F C rf s HAR 和 L n r s b T o Wo k 。
是 圈 £
————T ——

声音报停l
报警灯亮l
ห้องสมุดไป่ตู้


、:: =r = =


l 是
这里 选用 C AN作 为船 舶 机舱 监 控 系统 的现 场设
匿 面声
将逐 步取代集 散式 、 布式 、 分 局域 网络控 制 的船 舶 机舱 自动化 监控 系统 。利用 C AN现 场 总线技 术 , 研制 了一套机舱实 验室模拟监 测报警 系统 。

基于CAN 现场总线的船舶电站监控系统概要

基于CAN 现场总线的船舶电站监控系统概要

基于C A N现场总线的船舶电站监控系统Ship Power Station Monitoring System Based onCAN Field Bus上海船舶运输科学研究所江忠明杜军丁颖华李世锦摘要介绍了CAN总线的特点和船舶电站监控系统的现状,构建了基于CAN总线的现场总线船舶电站监控系统,这样的开放式电站监控系统更可靠,更易于扩展,对全船机舱自动化有积极意义。

关键词现场总线 CAN 现场总线控制系统电站监控系统Abstract The p aper introduces characteristics of CAN bus and the status quo of ship power station monitoring system, and establishes field bus ship power station monitoring system based on CAN bus. An open-type power station monitoring system like this is more reliable and easier to expand, which is very meaningful to whole-ship engine room automation.Keywords field bus, CAN, field bus control system, power station monitoring system1 前言CAN现场总线是八十年代初德国Bosch公司为实现现代汽车生产中众多的控制与测试仪器之间的数据交换而开发的一种串行数据通信协议,它是一种多主总线,具有很高的可靠性,支持分布式控制和实时控制。

CAN总线的结构包含OSI七层模式中的三层:物理层、数据链路层和应用层。

通信速率可达1Mbps(40m,通信介质可以是双绞线、同轴电缆或光导纤维。

基于CAN总线的舰船推进监控系统(全文)

基于CAN总线的舰船推进监控系统(全文)

基于CN总线的舰船推进监控系统本文研究了一种基于CN总线的舰船推进监控系统,该系统是由工业以太XX和CN总线构成的XX络操纵系统,系统具有主推进系统操纵、安全保护、监测信息显示及报警功能。

重点研究了系统XX络结构和系统软件设计。

计算机技术的迅猛进展对船舶工业进展产生了极大的推动作用,尤其是XX络技术和现场总线技术对船舶自动化带来了巨大的变革。

现场总线监控系统将逐步取代传统的集散式、分布式操纵的舰船自动化监控系统。

本文研究了一种基于CN总线的舰船推进监控系统,该系统是由工业以太XX和CN总线构成的XX络操纵系统,系统具有主推进系统操纵、安全保护、监测信息显示及报警功能。

1 CN 总线的特点CN现场总线只具有物理层、数据链路层和应用层等3层XX络结构。

它是一种多主总线,可挂接上百个节点,XX络上任意节点可随时主动向其他节点发送信息;具有抗干扰能力强、速度快、容错性好、数据传输可靠性高等特点,因此在船舶监控系统中得到了广泛的应用。

2 系统构成舰船推进监控系统主要由主推进操纵分系统、安全保护分系统和监测报警分系统组成。

2.1 系统XX络结构舰船推进监控系统XX络结构设计为两层双冗余XX络结构。

上层为数据信息传输XX,采纳高速工业以太XX;下层为实时数据采集XX和实时操纵XX,采纳CN现场总线。

为提高系统XX 络通信的可靠性,上下两层均采纳双冗余结构,可实现XX络故障切换和热备份。

在信号采集和操纵方面,基于CN总线的主推进操纵系统采纳分布式布置,达到信号就地采集,就地操纵的目的,提高了系统的可靠性。

系统XX络结构图如图1所示。

2.2 主推进操纵分系统主推进系统由2台主机、2台齿轮箱和2套可调螺距桨(CCP)等组成,为双机双桨推进系统。

舰船左右两舷各设一套操纵系统,分别操纵两舷主推进系统,两操纵分系统相对独立,功能相同。

操纵系统可以实现在驾驶室、机舱操纵室和机旁操纵站能对主推进系统行3级操纵,其中机旁操纵优先于机舱操纵,机舱操纵优于驾驶室操纵,三个操纵站之间相互联锁,任何时刻只能一个操纵站可操纵。

应用于船舶机舱监控系统的CAN总线节点设计

应用于船舶机舱监控系统的CAN总线节点设计

作者简介 : 李
林 ( 90)男 , 士 , 师 。 1 8 ~, 硕 讲
研 究 方 向 : 舶 电气 自动 化 技 术 船
E malrn l 8 @ 1 3 c m - i:y n 0 . o 9 6
7 8
应用于船舶机舱监控系统 的 C AN总线节点设计——李
林, 俞红杰 , 吴
+5V 电源输 入 , 电 复位 芯片 ( AT 1L 可保 上 C 80 )
证 上 电 时 正 确 地 启 动 系 统 。 微 处 理 器 采 用 P UP HI S的 P 9 5 8 C 2单 片 机 , 系 列 单 片 机 是 该 8C 1 0 5 微控 制 器 的 派 生器 件 。C AN 控 制 器采 用
关 键 词 :AN 总 线 ; 舶 机 舱 ; 控 系 统 ; 点 C 船 监 节 中图 分 类号 : 7 . U6 27 文献标志码 : A 文 章 编 号 :6 17 5 (0 0 0—0 80 17 —9 3 2 1 )407 —4
船舶综合监控系统的 自 动化水平是衡量当前 船 舶先进程 度 的一 个重要 标志 。 目前 国产机舱监
P LP HI I S的 SA10 , 目前 市 面上用 得最 广 的 J 0 0是

款C AN控 制器[ 。 蚓
2 1 隔离 C N收发 器设 计 . A
用 另加模块 设计 , 主 节 点有很 好 的硬件 接 口和 与 软件 接 口, 以根据 用户 自由配置 , 可 且符合 船上 电
气环 境 的要 求 。
( 浙江海洋学院 机 电工程 学院, 浙江 舟山 3 6 0 ) 1 00

要: 介绍应用于船舶机舱监控系统 的 C AN总线节 点功能 和软、 件设 计 , 硬 提出 C N现场 总线在机 A

基于双CAN总线船舶机舱监测及控制系统

基于双CAN总线船舶机舱监测及控制系统

基于双CAN总线船舶机舱监测及控制系统
田庆林
【期刊名称】《自动化与仪表》
【年(卷),期】2016(31)3
【摘要】该文应用先进的计算机信息技术、通信技术和网络技术,基于双CAN现场总线技术,通过设计模块化、智能化、具有冗余通信功能的远程I/O单元,使系统配置可以满足各种船舶机舱自动化系统监测、报警和控制功能的需要.同时项目还研发了界面友好、操作方便、配置灵活、功能完整的综合人机界面.系统自2013年以来陆续装船50余艘.
【总页数】4页(P53-55,76)
【作者】田庆林
【作者单位】交通运输部天津水运工程科学研究院,天津300456
【正文语种】中文
【中图分类】TP277
【相关文献】
1.基于CAN总线的微机控制船舶机舱监测报警系统 [J], 蔡新梅
2.基于双CAN总线的液压支架控制系统的设计 [J], 刘国平;邱吉元;李建武
3.基于CAN总线的双转轴控制系统设计 [J], 王晶;邱影
4.基于双CAN总线的单片机控制系统设计 [J], 皮祖成;戴善溪;王诚
5.基于双CAN总线的薄煤层液压支架电液控制系统研究 [J], 高晋; 田慕琴; 许春雨; 宋建成; 宋单阳; 兰梦澈
因版权原因,仅展示原文概要,查看原文内容请购买。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

基于CAN总线的船舶机舱综合监控系统
【摘要】为了实现船舶自动化,提高机舱综合监控系统的可靠性,本文结合课题的研究,给出了整个系统的设计方案。

文中设计了基于双CAN总线的机舱综合监控系统,并着重介绍了报警分站和人机界面的设计。

【关键词】船舶;综合监控;双CAN总线
0.引言
船舶机舱综合监控系统的自动化水平是衡量当前船舶先进程度的一个重要标志。

现场总线技术集先进的嵌入式系统、现代通信、自控理论、网络技术于一身,以其先进性、可靠性、开放性的优点,必然成为未来自动化技术发展的主流。

而CAN(Control Area Network)总线是国际上应用最广泛的现场总线之一:起先,CAN被设计作为汽车环境中的微控制器通信,在车载各电子控制装置ECU 之间交换信息,形成汽车电子控制网络;而后逐步被应用于机械工业、过程工业等领域;近年来,船舶综合监控系统越来越多采用CAN总线技术,而且CAN 总线技术表现出的优势是其它总线技术所无法媲美的。

1.CAN总线技术的特点与优势
CAN总线是一种多主方式的串行通信总线,基本设计规范要求高位速率,高抗电磁干扰性,而且能够检测出产生的任何错误。

当信号传输距离到10km时,CAN总线仍可提供高达5kbps的数据传输速率。

作为一种技术先进、可靠性高、成本合理的远程网络通信控制方式,CAN总线已被广泛应用到各个自动化控制系统中。

特别是船舶自动化机舱,越来越多得采用CAN总线。

从高速的网络到低价位的多路接线都可以使用CAN总线。

CAN总线除具有一般现场总线所具有的技术规范开放、现场设备可互操作等特点外,还有其自身的一些优势:(1)低成本的现场总线。

(2)极高的总线利用率。

(3)很远的数据传输距离。

(4)高速的数据传输速率。

(5)多主结构依据优先权进行总线访问。

(6)可根据报文的ID决定接收或屏蔽该报文。

(7)可靠的错误处理和检错机制。

(8)发送的信息遭到破坏后可自动重发。

(9)节点在错误严重的情况下具有自动退出总线的功能。

(10)报文不包含源地址或目标地址,仅用标志符来指示功能信息、优先级信息。

(11)通信介质支持双绞线、同轴电缆或者光纤。

2.基于CAN-bus的船舶机舱综合监控
本文是采用双CAN技术,冗余设计,提高船舶机舱综合监控的可靠性。

发电机组由三台发电机组成,可以根据负荷的大小,自动并车和解列,可以单机运行、双机运行或三机运行。

发电机组将发出来的电送到配电板,由配电板根据负载用电负荷的不同,合理分配用电量。

主机的控制单元也挂在CAN总线上,方便主机的各种参数的采集,以及安保系统对主机的实时监控。

由于机舱设备繁杂,待监控的参数众多,一般需在集控室设二台监控机,才可以完成所有的监控任务或达到满意的效果,双机冗余提高了监控的可靠性。


台监控机,互为冗余,两机同时运行时,一机为主机,可具有监控功能,另一机为备机,只起监视作用。

一旦主机发生故障,则可自动触发控制切换,备机变为主机,可以拥有控制功能。

其它场合如驾驶台和轮机员房间一般都只设一台监控机。

各监控机通常只具有监视功能,控制权必须通过密码登录,并由系统中唯一存在的主控工控机裁决后才有可能获得。

在机舱,通常设置两台现场工控机,双机软硬冗余设计,提高监控的可靠性。

用于与下层现场数据采集信息交互,对机舱中的主机、发电机、空压机、辅锅炉等设备进行监控和监视,而且也与上层网络通讯,实现数据共享。

在一般情况下两工控机同时运行,工控机中的各应用程序可在两机间单独主备切换实现冗余功能。

每一台工控机都配置一台UPS,防止供电电源故障后,监控机瞬时断电,数据没有及时保存,造成监视数据丢失,从而影响设备的正常运行,进而影响船舶的正常运营。

通过CANBUS桥接器,延伸报警站挂在CANBUS总线上实现数据共享,包括驾驶台延伸报警站、轮机长延伸报警站和轮机员延伸报警站。

驾驶员和轮机员都可以通过这些延伸报警站及时了解机舱的报警情况,从而及时了解机舱的状态。

各种智能数显仪表也通过CANBUS桥接器,挂在CAN总线上,通过数据共享,显示主机、辅机等设备的各种参数。

主机高温控制器、滑油温度控制器和低温温度控制器,这三个比较重要的控制器也通过RS485/CAN转换器,连接到CAN现场总线上,这样可以高效及时得对温度进行调控。

辅锅炉、冰机、空压机、消防设备等机舱设备控制面板也通过各自的测控单元连接到CAN现场总线上,实现数据交互和共享。

海水泵、滑油泵等机舱各种泵都通过控制单元连接到CAN现场总线上,这样对于泵的启动和停止,轮机员可以现场控制,也可以软操和遥控。

3.机舱报警分站的设计
机舱报警分站包括:计算机、彩色图形显示器和打印机。

如图 1 所示,设置四个机舱报警分站,主站通常设置在集控室,所有报警分站都连接在CAN现场总线上,实现数据共享。

机舱报警分站,其主要功能包括:
(1)报警指示、历史报警显示和故障打印。

(2)即时参数列表显示、直方图显示、曲线显示及其打印。

(3)控制过程MIMICS图显示。

(4)历史参数显示及趋势监视。

(5)重要事件触发显示。

(6)主机、发电机、泵浦等设备的操控。

(7)参数修改。

(8)值班延伸报警选择等。

报警分站含有主机各个缸的排气温度、缸套水温、活塞油温度、扫气箱温度和着火检测温度,以及各个缸气缸油断流的通道,除需完成报警外,还要判断故障减速,只要任一缸温度达到减速温度,就要发出相应的故障减速信号到集控台上的报警控制模块,由其输出控制相应的继电器动作,向主机安保系统发出故障减速信号。

报警分站也有发电机、空压机、辅锅炉等机舱设备的控制界面,除需完成报警外,还要判断故障,如果有故障,就发出相应的故障信号到集控台上的报警控制模块,由其输出控制相应的继电器动作,向故障设备的安保系统发出故障减速或停止信号。

本文设计的报警分站,其最大的特点是:当机舱集控室主报警控制
站故障时,报警分站仍然可以控制机舱的主要设备,可以显示机舱各主要设备的主要参数和状态,而且在故障时,可以由此报警分站直接向故障设备的安保系统发出故障减速或停止信号。

4.人机界面设计
监控界面是非常重要的,因为它首先会展示给使用者,给使用者第一印象。

它的设计直接关系到机舱综合监控系统的总体形象和效率。

整个系统的监控内容,包括主机、辅机、辅锅炉等等设备,都集中到人机界面上显示和操作,而监控界面的设计最主要的是设计合理的布局和界面的切换。

本文是要用CorelDRAW 软件画出布局合理的界面底图和用VB设计控制合理的控件,设计界面不仅布局合理,而且使用方便且美观。

根据本系统的设计,界面采用多个窗体,只有一个主窗体,主窗体上设置多个分窗体的控件,用以链接分窗体。

主窗体上不仅显示分窗体的链接控件,而且显示主机的状态。

分窗体有十多个,其中有主机监控,发电机监控,辅锅炉监控,历史数据查询,网络状态和机舱状态监视,实时信息显示,操作日志,报警信息分类显示与处理,控制权限转移与设置,操作员登录与解录等窗体。

5.结束语
本文设计是基于CAN总线的船舶机舱综合监控,是一个大型的CAN现场总线网络系统。

该监控系统在CAN总线技术的基础上,结合自动控制技术、计算机技术、通信技术和电子技术,使机舱主要设备的监视和控制集中到一台计算机上操作和控制,并通过合理使用通信方式,并通过软硬件的冗余设计,提高了此系统的可靠性。

该系统由于设计多个报警分站,不仅可以方便船员在多地点控制和及时了解机舱各设备的状态,而且可以在上位机或集控室主站故障的情况下,担当主站的重任,完成机舱一些主要设备的监控功能,这样更增加了机舱综合监控系统的可靠性,从而保证船舶正常运行。

【参考文献】
[1]何文雪,谢剑英. 基于现场总线技术的船舶机舱综合监控系统.船舶工程2003(04).
[2]张均东,任光,孙培廷.船舶监控网络中的冗余设计和实现[J].中国造船.2002(03).
[3]余剑翔,张均东,任光,曹辉.“海巡31”号船舶综合网络监控系统.中国造船,2007(12).
[4]徐振华,顾俊,施兴德.船舶自动化系统有效集成方案研究[J].上海造船,2011(04).
[5]吴卓成,黄文君.船用柴油机智能报警监控系统的设计[J].中国造船.2009(03).
[6]严新平,李志雄等.综合一体化的船舶机舱监控系统.武汉理工大学学报.2011(05).
[7]余世林,陈辉,宁海强,王术新.船艇机舱综合模拟训练系统的设计研究.中国造船.2010(06).
[8]郭远星,施一明,叶莹.船舶综合控制系统研究与设计.中国造船.2010(09).。

相关文档
最新文档
