螺旋桨设计毕业设计一、前言1.研究背景和意义螺旋桨是一种将旋转机械能转化为推力的装置,广泛应用于船舶、飞机、潜艇等领域。
螺旋桨的研究背景和意义如下:(1).提高推进效率:螺旋桨的设计和性能直接影响到船舶、飞机等交通工具的推进效率。
通过研究螺旋桨的流场、水动力性能等,可以优化螺旋桨的设计,提高推进效率,降低能耗。
(2).改善船舶操纵性:螺旋桨的设计和布局对船舶的操纵性有很大影响。
通过研究螺旋桨的水动力性能和流场分布,可以优化船舶的操纵性,提高船舶的航行安全性。
(3).降低噪音和振动:螺旋桨在运转过程中会产生噪音和振动,对环境和人员造成不良影响。
通过研究螺旋桨的流场和水动力性能,可以采取相应的措施降低噪音和振动,提高交通工具的舒适性。
(4).推动新技术的应用:随着计算流体力学(CFD)等新技术的发展,螺旋桨的设计和分析方法也在不断更新。
通过研究螺旋桨的设计和性能,可以推动新技术的应用,提高设计水平和效率。
2.研究目的和问题研究螺旋桨的目的主要包括提高推进效率、降低噪音和振动、改善船舶操纵性以及推动新技术的应用等。
以下是一些目前在螺旋桨研究中存在的问题:(1).效率提升:尽管现代螺旋桨的设计已经取得了很大的进步,但在某些情况下,仍然存在效率低下的问题。
提高螺旋桨的效率可以降低能耗,减少对环境的影响。
(2).噪音和振动:螺旋桨在运转过程中会产生噪音和振动,对环境和人员造成不良影响。
降低噪音和振动是螺旋桨研究中的一个重要问题。
(3).空泡现象:在高航速下,螺旋桨周围的水流可能会产生空泡,从而导致推力下降、噪音增加以及螺旋桨的损坏。
如何有效地控制空泡现象是一个亟待解决的问题。
(4).材料和制造工艺:螺旋桨在高速旋转和海水腐蚀的环境下工作,因此对材料和制造工艺的要求很高。
开发高性能材料和先进的制造工艺是提高螺旋桨性能的关键。
(5).多学科优化:螺旋桨的设计涉及到流体力学、结构力学、材料科学等多个学科领域。
如何将这些学科知识有效地整合到螺旋桨的设计过程中,实现多学科优化,是一个具有挑战性的问题。
船用螺旋桨设计与优化技术研究
船用螺旋桨设计与优化技术研究船用螺旋桨的设计与优化技术是船舶工程领域中的重要研究内容。
船用螺旋桨是推动船舶前进的关键设备,其设计的好坏直接影响到船舶的航行性能和能源消耗。
本文将从螺旋桨设计的基本原理、设计过程以及优化技术等方面进行详细阐述。
一、螺旋桨设计的基本原理船用螺旋桨的基本原理是通过螺旋桨叶片的转动产生的水流与船体相互作用,产生推力将船体推动前进。
根据流体动力学原理,螺旋桨的叶片设计应满足最大化推力、最小化振动和噪声以及最高效能的要求。
螺旋桨一般由叶片、母体以及杆连接组成。
叶片的设计关键包括叶型的选择、叶片的几何参数(如子翼比、展弦比等)、叶片面积分布等。
母体的设计关键包括母体的形状和强度。
杆的设计关键是杆的直径和材料的选择。
二、螺旋桨设计的基本过程螺旋桨的设计过程包括初步设计、中间设计和最终设计三个阶段。
1. 初步设计阶段:根据船舶的工况要求和基本参数,确定螺旋桨的直径、叶片数、种类以及安装位置。
同时,进行一些基本的叶片几何参数的估算,如叶片的展弦比、子翼比、弯曲强度等。
2. 中间设计阶段:根据初步设计结果,通过一系列的流场计算和性能试验来进一步优化螺旋桨的叶片几何参数。
此阶段的重点是确定叶片的几何参数,如叶片的弯曲角、扭曲角以及叶片的厚度分布等。
3. 最终设计阶段:根据中间设计结果,进行最终的螺旋桨设计,包括叶片的细化设计、母体的优化和杆的设计等。
在此阶段,通常需要进行大量的流场计算和模型试验来验证和优化设计结果。
三、螺旋桨设计的优化技术螺旋桨的设计优化是为了在满足船舶工况要求的前提下,进一步提高推力效率和减小振动和噪声。
常用的螺旋桨设计优化技术包括参数化模型优化、流场计算优化、进化算法优化等。
1. 参数化模型优化:通过建立螺旋桨的参数化模型,将螺旋桨的几何参数与推力效率进行关联,然后利用数值方法进行优化计算,寻找使得推力效率最大化的最优参数组合。
2. 流场计算优化:运用计算流体力学(CFD)方法对螺旋桨的水流场进行数值模拟,以评估螺旋桨的性能。
螺旋桨设计计算公式
桨叶的迎角只会影响升力的大小,不会前进。
直升机前进是靠螺旋桨的旋转面向前倾斜实现的,桨叶的迎角变化,指的只是桨叶本身绕横向的轴旋转。
就是对称的两只桨,成一条直线,以这个直线为轴旋转。
迎角增大,旋转阻力增大,如果转速不变的情况下,升力就会增大,直升机上升。
飞机螺旋桨由两个或者多个桨叶以及一个中轴组成,桨叶安装在中轴上。
飞机螺旋桨的每一个桨叶基本上是一个旋转翼。
由于他们的结构,螺旋桨叶类似机翼产生拉动或者推动飞机的力。
旋转螺旋桨叶的动力来自引擎。
引擎使得螺旋桨叶在空气中高速转动,螺旋桨把引擎的旋转动力转换成前向推力。
空气中飞机的移动产生和它的运动方向相反的阻力。
所以,飞机要飞行的话,就必须由力作用于飞机且等于阻力,而方向向前。
这个力称为推力。
典型螺旋桨叶的横截面如图3-26。
桨叶的横界面可以和机翼的横截面对比。
一种桨叶的表面是拱形的或者弯曲的,类似于飞机机翼的上表面,而其他表面类似机翼的下表面是平的。
弦线是一条划过前缘到后缘的假想线。
类似机翼,前缘是桨叶的厚的一侧,当螺旋桨旋转时前缘面对气流。
桨叶角一般用度来度量单位,是桨叶弦线和旋转平面的夹角,在沿桨叶特定长度的的特定点测量。
因为大多数螺旋桨有一个平的桨叶面,弦线通常从螺旋桨桨叶面开始划。
螺旋角和桨叶角不同,但是螺旋角很大程度上由桨叶角确定,这两个术语长交替使用。
一个角的变大或者减小也让另一个随之增加或者减小。
当为新飞机选定固定节距螺旋桨时,制造商通常会选择一个螺旋距使得能够有效的工作在预期的巡航速度。
然而,不幸运的是,每一个固定距螺旋桨必须妥协,因为他只能在给定的空速和转速组合才高效。
飞行时,飞行员是没这个能力去改变这个组合的。
当飞机在地面静止而引擎工作时,或者在起飞的开始阶段缓慢的移动时,螺旋桨效率是很低的,因为螺旋桨受阻止不能全速前进以达到它的最大效率。
这时,每一个螺旋桨叶以一定的迎角在空气中旋转,相对于旋转它所需要的功率大小来说产生的推力较少。

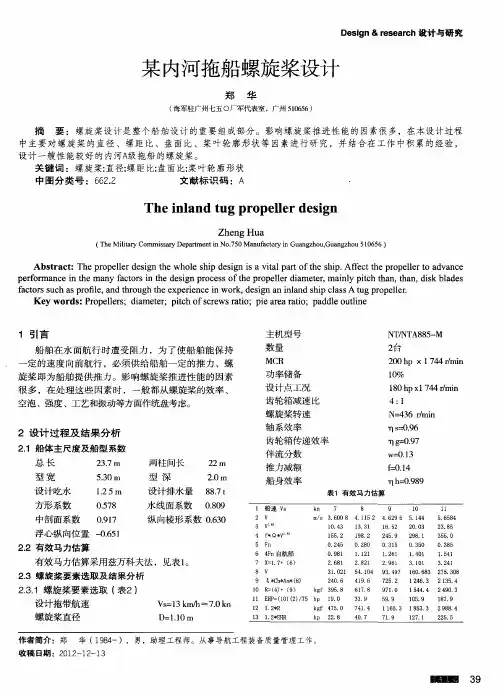

某内河拖船螺旋桨设计
