基于MATLABSimulink的电力系统仿真实验
毕业设计基于MATLABSIMULINK的交流电动机调速系统仿真
1 绪论1.1课题研究背景及目的研究背景直流调速系统的主要优点在于调速范围广、静差率小、稳定性好以及具有良好的动态性能;在相当长时期内,高性能的调速系统几乎都是直流调速系统;尽管如此,直流调速系统却解决不了直流电动机本身的换向和在恶劣环境下的不适应问题,同时制造大容量、高转速及高电压直流电动机也十分困难,这就限制了直流拖动系统的进一步发展;交流电动机自1985年出现后,由于没有理想的调速方案,因而长期用于恒速拖动领域;20世纪70年代后,国际上解决了交流电动机调速方案中的关键问题,使得交流调速系统得到了迅速的发展,现在交流调速系统已逐步取代大部分直流调速系统;目前,交流调速已具备了宽调速范围、高稳态精度、快动态响应、高工作效率以及可以四象限运行等优异特性,其稳、动态特性均可以与直流调速系统相媲美;与直流调速系统相比,交流调速系统具有以下特点：（1）容量大；（2）转速高且耐高压；（3）交流电动机的体积、重量、价格比同等容量的直流电动机小,且结构简单、经济可靠、惯性小；（4）交流电动机环境使用性强,坚固耐用,可以在十分恶劣的环境下使用；（5）高性能、高精度的新型交流拖动系统已达同直流拖动系统一样的性能指标；（6）交流调速系统能显著的节能；从各方面看,交流调速系统最终将取代直流调速系统;1.1.1研究目的本课题主要运用MATLAB-SIMULINK软件中的交流电机库对交流电动机调速系统进行仿真,由仿真结果图直接认识交流系统的机械特性;本文重点对三相交流调压调速系统进行仿真研究,认识PID调节器参数的改变对系统性能的影响,认识该系统动态及静态性能的优劣及适用环境;在实际应用中,电动机作为把电能转换为机械能的主要设备,一是要具有较高的机电能量转换效率；二是应能根据生产机械的工艺要求控制和调节电动机的旋转速度;电动机的调速性能如何对提高产品质量、提高劳动生产率和节省电能有着直接的决定性影响;因此,调速技术一直是研究的热点12;而交流调速系统凭着其绝对的优势,最终必将取代直流调速系统3;近几年来,科学技术的迅速发展为交流调速技术的发展创造了极为有利的技术条件和物质基础;交流电动机的调速系统不但性能同直流电动机的性能一样,而且成本和维护费用比直流电动机系统更低,可靠性更高4;目前,国外先进的工业国家生产直流传动的装置基本呈下降趋势,交流变频调速装置的生产大幅度上升;在日本,1975年在调速领域,直流占80%,交流占20%；1985年交流占80%,直流占20％5;到目前为止,日本除了个别的地方还继续采用直流电机外,几乎所有的调速系统都采用变频装置67;计算机仿真技术在交流调速系统的应用,使得对交流调速的性能分析和研究变的更为方便;传统的计算机仿真软件包用微分方程和差分方程建模,其直观性、灵活性差,编程量大,操作不便;随着一些大型的高性能的计算机仿真软件的出现,实现交流调速系统的实时仿真可以较容易地实现8;如：matlab软件已经能够在计算机中全过程地仿真交流调速系统的整个过程;matlab语言非常适合于交流调速领域内的仿真及研究,能够为某些问题的解决带来极大的方便并能显著提高工作效率;随着新型计算机仿真软件的出现,交流调速技术必将在成本控制、工作效率、实时监控等方面得到长足进步910;交流调速技术发展到今天,相对而言已经比较成熟,在工业中得到了广泛的应用,但是随着一些新的电力电子器件和一些新的控制策略的出现,工业应用对交流调速系统又提了新的要求,现代交流电机调速技术的研究和应用前景十分广阔;20世纪80年代中期研制开发出一种新型交流调速系统——开关磁阻电动机调速系统,它将新型的电机、现代电力电子技术与控制技术融为一体,形成一个典型的机电一体化的调速系统;由于它在效率、调速性能和成本方面都具有一定的优势,已成为当代电力拖动的一个热门课题,将会在调速领域占有一席之地;交流调速的控制策略近年来发展非常迅速,诸如转差矢量控制,自适应控制磁通自适应、断续电流自适应、参数自适应等模型参考自适应控制,状态观测器磁通观测器、力矩观测器等,为补偿速度降以提高精度的前馈控制,以节能、平稳、快速等为目标函数的优化控制,线性二次型积分控制,滑模变结构控制,直接转矩控制及模糊控制等已见诸国内外有关文献及杂志中论文主要工作1.分析各种调速系统在实际运用中的优缺点,分析各种调速方式适用的场合;2.重点分析掌握三相交流调压调速原理,机械特性等,然后对其进行MATLAB的仿真实现,通过修改系统各部分的参数,可以输出稳定的波形;根据示波器输出结果,对系统的性能进行分析;论文章节安排第一章绪论：主要介绍本课题的研究背景和研究内容,以及交流调速系统在国内外的发展和前景展望；介绍了文章的主要工作安排以及论文章节安排;第二章交流调速系统：比较交流调速系统的各种调速方案,重点分析了交流调压调速系统的原理及机械特性,及对交流调压调速电路以及闭环调压调速系统进行了重点的研究分析;第三章交流调压调速系统的MATLAB仿真：运用MATLAB的SIMULINK工具箱分别对异步电动机调压调速系统的主电路与控制电路进行建模和参数设置,最终建立了异步电动机调压调速系统电路的仿真模型,并对其进行了仿真分析和研究,给出仿真结果,通过对仿真结果的分析验证了交流调压电路的工作原理和所建模型的正确性;第四章结论：对全文进行总结,指明异步电动机调压调速系统的发展方向;2 交流调速系统原理与特性交流调速系统交流电机包括异步电动机和同步电动机两大类;对交流异步电动机而言,其转速为：()min /)1(60r ps f n -= 2-1 从转速公式可知改变电动机的极对数p ,改变定子供电功率f 以及改变转率s 都可达到调速的目的;对同步电动机而言,同步电动机转速为：()min /601r pf n = 2-2 由于实际使用中同步电动机的极对数p 是固定的,因此只有采用变压变频VVVF 调速,即通常说的变频调速;运用到实际中的交流调速系统主要有：变级调速系统、串级调速系统、调压调速系统、变频调速系统1;1变极调速系统：调旋转磁场同步速度的最简单办法是变极调速;通过电动机绕组的改接使电机从一种极数变到另一种极数,从而实现异步电动机的有级调速;变极调速系统所需设备简单,价格低廉,工作也比较可靠,但它是有级调速,一般为两种速度,三速以上的变极电机绕组结构复杂,应用较少;变极调速电动机的关键在于绕组设计,以最少的线圈改接和引出头以达到最好的电机技术性能指标;2串级调速系统：绕线转子异步电动机串级调速是将转差功率加以利用的一种经济、高效的调速方法;改变转差率的传统方法是在转子回路中串入不同电阻以获得不同斜率的机械特性,从而实现速度的调节;这种方法简单方便,但调速是有级的,不平滑,并且转差功率消耗在电阻发热上,效率低;自大功率电力电子器件问世后,采用在转子回路中串联晶闸管功率变换器来完成馈送转差功率的任务,这就构成了由绕线异步电动机与晶闸管变换器共同组成的晶闸管串级调速系统;转子回路中引入附加电势不但可以改变转子回路的有功功率——转差功率的大小,而且还可以调节转子电流的无功分量,即调节异步电动机的功率因数;3调压调速系统：异步电动机电机转矩与输入电压基波的平方成正比,所以改变电机端电压基波可以改变异步电动机的机械特性以及它和负载特性的交点,来实现调速;异步电动机调压调速是一种比较简单的调速方法;在20世纪50年代以前一般采用串饱和电抗器来进行调速;近年来随着电力电子技术的发展,多采用双向晶闸管来实现交流调压;用双向晶闸管调压的方法有两种：一是相控技术,二是斩波调压;采用斩波控制方法可能调速不够平滑,所以在异步电机的调压控制中多用相控技术;但是采用相控技术在输出电压波形中含有较大的谐波,会引起附加损耗,产生转矩脉动15;4变频调速系统：在各种异步电机调速系统中,效率最高、性能最好的系统是变压变频调速系统;变压变频调速系统在调速时,须同时调节定子电源的电压和频率,在这种情况下,机械特性基本上平行移动,转差功率不变,它是当前交流调速的主要方向16;调压调速系统的优点是线路简单,价格便宜,使用维修方便,本文主要针对交流调压调速系统进行MATLAB仿真;下面对交流调压调速系统的原理及机械特性进行介绍;交流异步电动机调压调速系统三相交流调压电路交流调压调速需要三相交流调压电路,晶闸管三相交流调压电路的接线方式很多,工业上常用的是三相全波星形连接的调压电路;如图所示;这种电路的接法特点是负载输出谐波分量低,适用于低电压大电流的场合11;图三相全波星形连接的调压电路要使得该电路正常工作,必须满足下列条件：1在三相电路中至少有一相的正向晶闸管与另一相得反相晶闸管同时导通;2要求采用脉冲或者窄脉冲触发电路;3为了保证输出电压三相对称并且有一定的调节范围,要求晶闸管的触发信号除了必须与相应的交流电源有一致的相序外,各个触发信号之间还必须严格的保持一定的相位关系;即要求U、V、W三相电路中正向晶闸管即在交流电源为正半周时工作的晶闸管的触发信号相位互差120°,三相电路中的反向晶闸管的触发信号相位互差120°；在同一相中反并联的两个正、反向晶闸管的触发脉冲相位应互差180°;由上面结论,可得三相调压电路中各晶闸管触发的次序为VT 1、VT 2、VT 3、VT 4、VT 5、VT 6、VT 1以此类推;相邻两个晶闸管的触发信号相位差60°;在晶闸管交流调压中,晶闸管可借助于负载电流过零而自行关断,不需要另加换流装置,故线路简单、调试容易、维修方便、成本低廉,从而得到广泛的应用;调压调速原理根据异步电动机的机械特性方程式()()[]2'21212'211'221'22'211//33l l M L L s R R s R pU s R I P P T +++==Ω=ωωω 2-3其中 p ——电动机的极对数1U 、1ω——电动机定子相电压和供电角频率s ——转差率1R 、'2R ——定子每相电阻和折算到定子侧的转子每相电阻11L 、'12L ——定子每漏感和折算到定子侧的转子每相漏感可见,当转差率s 一定时,电磁转矩T 与定子电压1U 的平方成正比;改变定子电压可得到一组不同的人为机械特性,如图所示;在带恒转矩负载L T 时,可以得到不同的稳定转速,如图中的A,B,C 点,其调速范围较小,而带风机泵类负载时,可得到较大的调速范围,如图中的D,E,F 点;S S L m图 异步电动机在不同定子电压时的机械特性所谓调压调速,就是通过改变定子外加电压来改变电磁转矩T ,可得到较大的调速范围,从而在一定的输出转矩下达到改变电动机转速的目的13;为了能在恒转矩负载下扩大调压调速范围,使电机在较低速下稳定运行又不致过热,可采用电动机转子绕组有较高电阻值时的机械特性;在恒转矩负载下的交流力矩电动机的机械特性;图显示此类电动机的调速范围增大了,而且在堵转转矩下工作也不致烧毁电;动机14图交流力矩电机在不同定子电压时的机械特性闭环控制的调压调速系统系统的组成及其静特性异步电动机调压调速时,采用普通电机的调速范围很窄；并且在低速运行时候稳定性很差,在电网电压、负载有扰动时候会引起较大的转速变化;解决这些矛盾的根本方法是采用带转速负反馈的闭环控制,以达到自动调节转速的目的;在调速要求不高的情况下,也可采用定子电压负反馈闭环控制;图a是带转速负反馈的闭环调压调速系统原理图,图b是相应的调速系统静特性;如T在A点稳定运行,当负载增大导致转速下降时,通过转速反馈控制作用提果系统带负载L高定子电压,使得转速恢复,即在新的一条机械特性上找到了工作点A';同理,当负载减小使得转速升高时,也可以得到新的工作点A'';将工作点A''、A、A'连起来就是闭环系统的静特性1;M3a 原理图L e min 1Ub 静特性图 转速负反馈闭环控制的交流调压调速系统在额定电压N U 1下的机械特性和最小电压min 1U 下的机械特性是闭环系统静特性左右两边的极限,当负载变化达到两侧的极限时,闭环系统便失去控制能力,回到开环机械特性上工作14;对图a所示的系统,可画出系统静态结构图,见图所示：ASRL T -图 异步电动机调压调速系统的静态结构图图中：ctS U U K 1=----晶闸管交流调压器VVC 和触发装置GT 的放大系数； ct U ----触发装置的控制电压；n U n /=α----为转速反馈系数；n U ----测速发电机TG 输出的反馈电压;转速调节器ASR 采用PI 调节器；()T U f n ,1=是由式2-3描述的异步电动机械特性方程,它是一个非线性函数;近似的动态结构图异步电动机调压调速的近似动态结构图如下所示：U 图 异步电动机调压调速系统的近似动态结构图图中各环节的传递函数为:1 转速调节器ASR常用PI 调节器消除静差并改善动特性,其传递函数为：()ST S T K S W n n n ASR 1+= 2-4 2 晶闸管交流调压器和触发装置GT-V假定该环节输入输出关系是线性的,在动态中可近似为一阶惯性环节,其近似条件与晶闸管触发与整流装置一样;本环节传递函数可表示为:()1+=-TsS K S W S V GT 2-5 3 测速反馈环节FBS考虑到反馈滤波的作用, 传递函数为:()1+=S T S W on FBS α2-64 异步电动机MA由于描述异步电动机动态过程是一组非线性微分方程,只用一个传递函数来准确的表示异步电动机在整个调速范围内的输入输出关系式不可能的;只有做出一定的假设,并用稳态工作点附近微偏线性化的方法才能得到近似的传递函数;3 交流调压调速系统的MATLAB仿真系统的建模和模型参数设置主电路的建模和参数设置主电路主要由三相对称交流电压源、晶闸管、晶闸管三相交流调压器、交流异步电动机、电机信号分配器等部分组成;下面分别讨论三相交流电源、三相交流调压器、同步脉冲触发器、交流异步电动机、电机测试信号分配器的建模和参数设置问题16;三相交流电源的建模和参数设置首先从图中的电源模块组中选取一个交流电压源模块,再用复制的方法得到三相电源的另两个电压源模块,并把模块名称分别修改成A相、B相、C相;然后从图中的链接器模块组中选取“ground”元件也复制成三份,按图所示连接即可图Simulink中的电源模块图Simulink中的连接模块图三相交流电源的模型为了得到三相对称交流电压源,对其参数设置：双击A相交流电压源图标打开参数设置对话框,A相得参数设置分别是：幅值peak amplitude取220V、初相位Phase设置成 0、频率Frequency设置为50HZ,其他为默认值;B、C的参数设置方法与A相相同,除了将初相位设置成互差120以外,其它参数都与A相相同;由此可得到三相对称交流电源4;3.1.1.2晶闸管三相交流调压器的建模与参数设置晶闸管三相交流调压器通常是采用三对反并联的晶闸管元件组成,单个晶闸管元件采用“相位控制”方式,利用电网自然换流;图中所示为晶闸管三相交流调压器的仿真模型;图晶闸管三相交流调压器仿真模型子系统触发脉冲的顺序为V1－V2－V3－V4－V5－V6,其中V1－V3－V5之间和V4－V6－V2之间互差120度,V1－V4之间、V3－V6之间、V5－V2之间互差180度;双击晶闸管对话框得到晶闸管参数设置图,根据图中要求及系统要求对其进行参数设置如下：电阻Resistance Ron：40 Ω；电感Inductance Lon：0H；正向电压Forward voltage Vf：;初始电流Initial current Ic：0A；缓冲器电阻Subber resistance Rs：1200Ω；μ;缓冲器电容Subber capacitance Cs：250 F上图是用单个晶闸管元件按三相交流调压器的接线要求搭建成仿真模型的,单个晶闸管的参数设置仍然遵循晶闸管整流桥的参数设置原则,具体如下：如果针对某个具体的变流装置进行参数设置,对话框中的参数应取默认值进行仿真,若仿真结果理想,就可认可这些设置的参数,若仿真结果不理想,则通过仿真实验,不断进行参数优化,最后确定其参数;这一参数设置原则对其它环节的参数设置也是适用的18;在使用Simulink进行系统仿真分析时,首先需要进行模块参数设置,因此需要对系统中所有模块进行正确的参数设置;如果逐一的对各个系统进行参数设置时很繁琐的,因为子系统一般均为具有一定功能的模块组的集合,在系统中相当于一个单独的模块,具有特定的输入和输出关系;对于已经设计好的子系统而言,能够像Simulink模块库中的模块一样进行参数设置,则会给用户带来很大的方便,这时用户只需要对子系统参数选项中的参数进行设置,无需关心子系统的内部模块的实现;具体封装步骤如下：选择需要封装的子系统Subsystem,然后单击鼠标右键,在弹出的菜单中选择Mask Subsystem项,或者单击Edit-Mask Subsystem项19;这时将出现图中所示的封装编辑器;使用封装编辑器子系统中的图标、参数初始化设置对话框以及帮助文档,从而可使使用户设计出非常友好的模块界面,以充分发挥Simulink的强大功能;打开Mask editor:Subsystem对话框,如图所示;使用此编辑器可以对封装后的子系统进行各种编辑;在默认情况下,封装子系统不使用图标;但友好的子系统图标可使子系统的功能一目了然;为了增强封装子系统的界面友好性,用户可以自定义子系统模块的图标;只需在途中编辑对话框中的“图标和端口”选项卡中“绘制命令”栏中使用MATLAB 中相应便可以绘制模块图标,并可设置不同的参数控制图标界面的显示20;图 子系统封装编辑器下图为晶闸管三相交流调压器子系统封装图如下所示：aU bU cU a bcP图 三相交流调压器子系统封装图图中,Ua,Ub,Uc 分别连接三相交流电源的三相,P 连接从脉冲触发器出来的触发脉冲,输出a,b,c 分别连接交流电动机的A,B,C 输入4;同步脉冲触发器的建模和参数设置通常,工程上将触发器和晶闸管整流桥作为一个整体来研究,所以,在此处讨论同步脉冲触发器;同步脉冲触发器包括同步电源和6脉冲触发器两部分;6脉冲触发器可以从图所示的附加模块Extras Control Blocks 子模块组获得;图附加模块Extras Control Blocks子模块6脉冲触发器需要三相线电压同步,所以同步电源的任务是将三相交流电源的相电压转换成线电压;同步电源与6脉冲触发器符号图如下所示4：图同步脉冲触发器子系统同步脉冲触发器封装后子系统符合如下：UaUbUcOutIn2Uct图同步脉冲触发器封装后子系统符号然后根据主电路的连接关系,建立起主电路的仿真模型;图中ln2为脉冲器开关信号,当脉冲器开关信号为“0”时,开放触发器；为“1”时,封锁触发器4;交流异步电动机的建模和参数设置在Power System 工具箱中有一个电机模块库,它包含了直流电机、异步电机、同步电机以及其他各种电机模块;其中,模块库中有两个异步电动机模型,一个是标幺值单位制PI unit 下的异步电动机模型,另一个是国际单位制SI unit 下的异步电动机模型,本设计中采用后者;国际单位制下的异步电动机模型符号如图所示2：图 异步电动机模块其电气连接和功能分别为：A,B,C ：交流电机的定子电压输入端子；m T ：电机负载输入端子,一般是加到电机轴上的机械负载；a,b,c:绕线式转子输出电压端子,一般短接,而在鼠笼式电机为此输出端子；m:电机信号输出端子,一般接电机测试信号分配器观测电机内部信号,或引出反馈信号2;异步电动机模型参数设置如下;双击异步电动机的模型,即了得到参数设置对话框;分别对其进行参数设置如下所示6：1绕组类型Rotor type: 转子类型列表框,分别可以将电机设置为绕线式Wound 和鼠笼式Squirrel －cage 两种类型;在本文中用鼠笼式Squirrel －cage 异步电动机；2参考坐标系Reference Frame ：参考坐标列表框,可以选择转子坐标系Rotor 、静止坐标系Stationary 、同步旋转坐标系Synchronous;在本文中选择同步旋转坐标系Synchronous ； 3额定参数: 额定功率n P KW 取30KW,线电压n V V 为380V ,频率f 赫兹为50HZ ； 4定子电阻s R Statorohm 取Ω和漏感ls L H 取为；5转子电阻r R Rotorohm 为Ω和漏感lr L H 取为；其它设置为默认值电动机测试信号分配器的建模和参数设置电动机测试信号分配器模块的模型图如下所示：图Machines Measurement Demux电动机测试信号分配器模块双击电动机测试信号分配模块得图电机测试信号分配器参数设置图;图电动机测试信号分配器参数设置对话框及参数选择图中：ir_abc：转子电流ira,irb,irc；ir_qd：同步d-q坐标下的q轴下的转子电流ir_q和d轴下的转子电流ir_d；phir_qd：同步d-q坐标下的q轴下的转子磁通phir_q和d轴下的转子磁通phir_d；vr_qd：同步d-q坐标下的q轴下的转子电压vr_q和d轴下的转子电压vr_d；is_abc：定子电流isa,isb,isc；is_qd：同步d-q坐标下的q轴下的定子电流is_q和d轴下的定子电流is_d；phir_qd：同步d-q坐标下的q轴下的定子磁通phis_q和d轴下的定子磁通phis_d；vs_qd：同步d-q坐标下的q轴下的定子电压vs_q和d轴下的定子电压vs_d；wm ：电机的转速wm ；Te ：电机的机械转矩Te ；Thetam ：电机转子角位移Thetam 1;控制电路的建模和参数设置交流调压系统的控制电路包括：给定环节、速度调节器、限幅器、速度反馈环节等;控制电路的有关参数设置如下：速度反馈系数设为20；调节器的参数设置分别是：ASR ：30=pn K ；300=n τ；上下限幅为400-0；其它没做说明的为系统默认参数;给定环节的建模与参数设置在调压调速的仿真模型中有几个给定环节,它可以从图中的输入源模块组中选取“constant ”模块,模块路径为Simulink/Commonly Used Blocks 14;图 输入源模块组然后双击该模块的图标,打开参数设置对话框,在该系统中用到两个给定模块,分别将给定值Constent value 设置为-20以及0两个;其它设置为默认值;实际调速时,给定信号是在一定的范围内变化的,我们可以通过仿真实践,确定给定信号允许的变化范围4;速度调节器的建模和参数设置速度调节器通常采用PI 控制,比例和积分参数的设置要根据系统的仿真结果不断地变化改动,以得到最稳定的输出特性以及动态特性;限幅器、速度反馈环节也一样;具体方法是分别设置这些参数的一个较大和较小的值进行仿真,弄清它们对系统性能影响的趋。
MATLAB Simulink系统建模与仿真 实验报告
MATLAB/Simulink 电力系统建模与仿真实验报告姓名：******专业：电气工程及其自动化班级：*******************学号：*******************实验一无穷大功率电源供电系统三相短路仿真1.1 无穷大功率电源供电系统仿真模型构建运行MATLAB软件，点击Simulink模型构建，根据电路原理图，添加下列模块：（1）无穷大功率电源模块（Three-phase source）（2）三相并联RLC负荷模块（Three-Phase Parallel RLC Load）（3）三相串联RLC支路模块（Three-Phase Series RLC Branch）（4）三相双绕组变压器模块（Three-Phase Transformer (Two Windings)）（5）三相电压电流测量模块（Three-Phase V-I Measurement）（6）三相故障设置模块（Three-Phase Fault）（7）示波器模块（Scope）（8）电力系统图形用户界面（Powergui）按电路原理图连接线路得到仿真图如下：1.2 无穷大功率电源供电系统仿真参数设置1.2.1 电源模块设置三相电压110kV，相角0°，频率50Hz，接线方式为中性点接地的Y形接法，电源电阻0.00529Ω，电源电感0.000140H，参数设置如下图：1.2.2 变压器模块变压器模块参数采用标幺值设置，功率20MVA，频率50Hz，一次测采用Y型连接，一次测电压110kV，二次侧采用Y型连接，二次侧电压11kV，经过标幺值折算后的绕组电阻为0.0033，绕组漏感为0.052，励磁电阻为909.09，励磁电感为106.3，参数设置如下图：1.2.3 输电线路模块根据给定参数计算输电线路参数为：电阻8.5Ω，电感0.064L，参数设置如下图：1.2.4 三相电压电流测量模块此模块将在变压器低压侧测量得到的电压、电流信号转变成Simulink信号，相当于电压、电流互感器的作用，勾选“使用标签（Use a label）”以便于示波器观察波形，设置电压标签“Vabc”，电流标签“Iabc”，参数设置如下图：1.2.5 故障设置模块勾选故障相A、B、C，设置短路电阻0.00001Ω，设置0.02s—0.2s发生短路故障，参数设置如下图：1.2.6 示波器模块为了得到仿真结果准确数值，可将示波器模块的“Data History”栏设置为下图所示：1.3 无穷大功率电源供电系统仿真结果及分析得到以上的电力系统参数后，可以首先计算出在变压器低压母线发生三相短路故障时短路电流周期分量幅值和冲击电流的大小，短路电流周期分量的幅值为Im=10.63kA，时间常数Ta=0.0211s，则短路冲击电流为Iim=17.3kA。
基于MATLABSimulink电力系统短路故障分析与仿真
基于MATLAB/Simulink电力系统短路故障分析与仿真摘要：MATLAB有强大的运算绘图能力，给用户提供了各种领域的工具箱，而且编程语法简单易学。
论文对电力系统的短路故障做了简要介绍并对短路故障的过程进行了理论分析和MATLAB软件在电力系统中的应用，介绍了Matlab／Simulink的基本特点及利用MATLAB进行电力系统仿真分析的基本方法和步骤。
在仿真平台上，以单机—无穷大系统为建模对象，通过选择模块，参数设置，以及连线，对电力系统的多种故障进行仿真分析。
关键词：MATLAB、短路故障、仿真、电力系统Abstract：MATLAB has powerful operation ability to draw, toolkit provides users with a variety of fields, and easy to learn programming grammar. Paper to give a brief introduction of fault of the power system and the process of fault are analyzed in theory and the application of MATLAB software in power system, this paper introduces the basic characteristics of MATLAB/Simulink and MATLAB power system simulation analysis of the basic methods and steps. On the simulation platform, with single - infinity system for modeling object, by selecting module, parameter Settings, as well as the attachment, a variety of fault simulation analysis of power system.Keyword:MATLAB;Fault analysis;Simulation;Power System;引言 (3)第一章：课程设计任务书 (3)1.1设计目的： (3)1.2原始资料： (4)1.3设计内容及要求： (4)第二章：电力系统短路故障仿真分析 (5)2.1元件参数标幺值计算： (5)2.2等值电路: (10)第三章：电力系统仿真模型的构建 (10)3.1MATLAB简介: (11)3.2电力元件设计: (11)3.2.1 三相电源: (11)3.2.2 变压器元件: (13)3.2.3输电线路: (14)3.3电力系统模型的搭建: (15)第四章：模型仿真运行 (21)4.1建立仿真模型： (21)4.2仿真结果与分析： (22)第五章: 总结 (25)参考文献 (25)附录：Simulink仿真模型 (26)引言随着电力工业的发展，电力系统规划、运行和控制的复杂性亦日益增加，电力系统的生产和研究中仿真软件的应用也越来越广泛。
MATLAB-SIMULINK在电力系统工程仿真中的应用
MATLAB-SIMULINK在电力系统工程仿真中的应用MATLAB/SIMULINK在电力系统工程仿真中的应用随着电力系统的规模日益庞大和复杂性的增加，为确保电力系统的安全可靠运行，电力系统工程仿真成为了工程设计和运维过程中的重要环节。
MATLAB/SIMULINK作为一种强大的仿真工具，可以有效地模拟电力系统的各种电路、设备与系统，为电力系统工程提供精确的仿真分析与设计。
电力系统工程仿真是一种通过计算机模拟的方法，用以预测和分析电力系统的运行状况和特性。
在传统的电力系统工程中，工程师们常常使用基于经验公式和简化模型的手工计算方法进行设计和评估。
然而，由于电力系统的复杂性和不确定性，采用手工计算方法不仅效率低下，而且容易出现误差。
相比之下，MATLAB/SIMULINK具有更高的仿真精度和灵活性，能够更准确地模拟电力系统的各个方面。
首先，MATLAB/SIMULINK可以用来模拟电力系统的电路和设备。
在电力系统中，包括变压器、发电机、电动机等各种电器设备都是电路连接的要素。
MATLAB/SIMULINK提供了丰富的电路模型和元件库，可以很方便地构建各种电路模型。
例如，我们可以根据电路拓扑结构和参数数据构建一个发电机的模型，通过输入不同的工作条件和控制信号，可以模拟发电机在各种负载情况下的工作状态。
其次，MATLAB/SIMULINK还可以用来模拟电力系统的控制策略。
在电力系统中，各种控制策略被用来保持电力系统的稳定运行。
例如，电力系统中常用的电压控制和频率控制都是通过调节发电机和变压器的控制信号来实现的。
在MATLAB/SIMULINK中，我们可以根据电力系统的实际控制策略，构建相应的控制模型，通过输入系统的状态量和反馈信号，并根据设计的控制逻辑进行仿真分析。
这使得工程师们可以在设计阶段对控制策略进行优化，以提高电力系统的稳定性和鲁棒性。
此外，MATLAB/SIMULINK还可以用于电力系统的故障分析和可靠性评估。
simulink的电力系统仿真实验原理
simulink的电力系统仿真实验原理电力系统仿真实验原理：电力系统仿真实验是利用Simulink软件对电力系统进行建模、仿真和分析的过程。
该实验主要包括如下几个步骤：1. 建立电力系统模型：在Simulink环境中，根据实际电力系统的结构和特性，利用各种电力元件如发电机、变压器、传输线路、负荷等构建电力系统模型。
可以根据具体需要设置不同的电路参数和拓扑结构，以便对各种电力系统问题进行仿真分析。
2. 设定仿真参数：根据实验要求，设定仿真的时域范围、仿真步长以及模型的输入和输出要求。
例如，可以设定仿真时间为几百毫秒或几秒钟，仿真步长为毫秒级别，以获取系统各个节点的电压、电流等参数。
3. 添加模型控制器：根据需要，可以在模型中添加各种控制器如PID控制器、调速器等，以实现对电力系统的调节和控制。
控制器的参数可以根据实验要求进行设定和调整，以达到理想的控制效果。
4. 进行仿真实验：单击Simulink软件中的"运行"按钮，系统便开始进行仿真计算。
Simulink根据所设定的仿真参数和模型的输入，采用数值计算方法对电力系统进行仿真计算，并输出各个节点的电压、电流等参数。
仿真的过程也可以通过实时仿真功能进行可视化展示。
5. 分析仿真结果：根据仿真结果，可以对电力系统的运行情况进行分析和评估。
例如，可以分析系统的稳定性、安全性、损耗情况等。
如果仿真结果与实际情况存在差异，可以进一步调整电力系统模型和仿真参数，以提高仿真的准确性。
通过Simulink软件的电力系统仿真实验，可以有效地分析和解决实际电力系统中的问题。
同时，仿真实验也为电力系统的运行和优化提供了可靠的依据，减少了实验成本和风险。
实验六 基于Simulink的简单电力系统仿真
三、
图2
电路参数：
电RL1串联支路：
ＬＲＣ负载支路：
四、仿真结果
（1）阻感性负载时
图3
（2）纯阻性负载
图4
（3）纯容性负载
图5
（4）阻容性负载
图6
五、结果分析
1、当断路器断开时，线路断路，电流突变为0，但电压行波仍在进行，因此在末端能够测量到连续的电压波形，但断路器断开对电压波形造成了影响，产生了畸变，对于阻容性负载，畸变增大。这是由于能量是通过电磁场传递的，线路断开时电压继续向前传递。
六、实验感想
通过这次实验，练习了在simulink的工作环境中建立简单电力系统的仿真模型的方法。经过两次练习，对Simulink仿真环境的操作逐渐熟练，达到了实验的预期目的。
Simulink仿真环境功能很强大，是一个不错的仿真平台，我们应该认真学习，利用它丰富的资源和强大的功能实现各种复杂电力系统的仿真与分析。

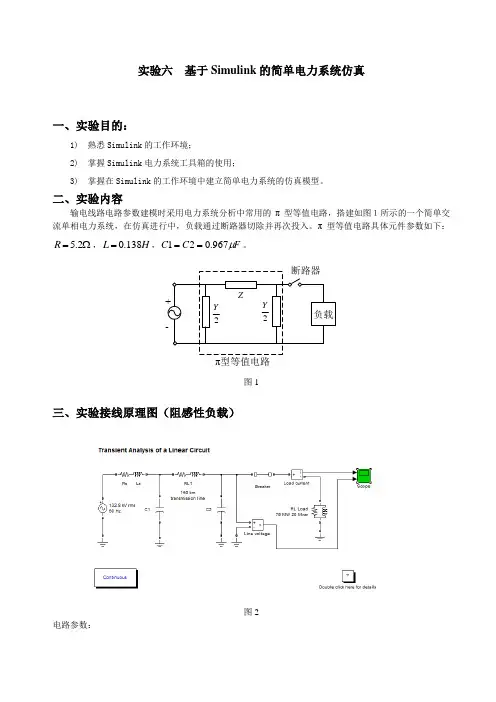

实验六基于Simulink的简单电力系统仿真
一、实验目的：
1)熟悉Simulink的工作环境；
2)掌握Simulink电力系统工具箱的使用；
3)掌握在Simulink的工作环境中建立简单电力系统的仿真模型。
二、实验内容
输电线路电路参数建模时采用电力系统分析中常用的π型等值电路，搭建如图１所示的一个简单交流单相电力系统，在仿真进行中，负载通过断路器切除并再次投入。π型等值电路具体元件参数如下： ， ， 。
2、在阻感性负载中，电压的相位超前电流的相位；断路器重新闭合时，交变的电流瞬间增加了一个直流分量，随后逐渐减小。
3、在纯阻性负载中，电压相位与电流相位相同；与阻感性负载相比，断路器重新闭合后电流没有额外的直流分量。
4、在纯容性和阻容性负载中，电压相位滞后于电流相位；断路器重新闭合时，电流瞬间突变得极大；与感性负载和纯阻性负载相比，断路器断开时的末端电压由于有电容放电作用，电压波形畸变很小。
基于Matlab／SIMULINK的桥式直流PWM变换电路实验仿真分析
基于Matlab／SIMULINK的桥式直流PWM变换电路实验仿真分析本文以MATLAB软件的SIMULINK仿真软件包为平台，对桥式直流PWM 变换电路进行仿真分析文章对每个电路首先进行原理分析，进而建立相应的仿真模型，经过详细计算确定并设置仿真参数进行仿真，对于每次仿真结果均采用可视化波形图的方式直接输出。
在对仿真结果分析的基础上，不断优化仿真参数，使其最大化再现实际物理过程，并根据各个电路的性能进行参数改变从而观察结果的异同。
标签：SIMULINK；PWM；电路仿真1 桥式直流PWM变换电路简介桥式直流PWM变流器仿真实验是对全控型器件的应用。
实验电路中，前端为不可控整流、后端为开关型逆变器，此结构形式应用最为广泛。
逆变器的控制采用PWM方式。
对这个实验有所掌握的话，对后续课程设计直流调速系统也会有很大启发。
因为直流PWM-M调速系统近年来发展很快，直流PWM-M调速系统采用全控型电力电子器件，调制频率高，与晶闸管直流调速系统相比动态响应速度快，电动机转矩平稳脉动小，有很大优越性，因此在小功率调速系统和伺服系统中的应用越来越广泛。
2 桥式直流PWM变换电路的工作原理本实验系统的主电路采用双极性PWM控制方式，其中主电路由四个MOSFET（VT1～VT4）构成H桥。
Ub1～Ub4分别由PWM调制电路产生后经过驱动电路放大，再送到MOSFET相应的栅极，用以控制MOSFET的通断。
在双极性的控制方式中，VT1和VT4的栅极由一路信号驱动，VT2和VT3的栅极由另一路信号驱动，它们成对导通。
控制开关器件的通断时间可以调节输出电压的大小，若VT1和VT4的导通时间大于VT2和VT3的导通时问，输出电压的平均值为正，VT2和VT3的导通时间大于VT1和VT4的导通时间，则输出电压的平均值为负，所以可以用于直流电动机的可逆运行。
3 计算机仿真实验（1）桥式直流PWM变换电路仿真模型的建立。
根据所要仿真的电路，在SIMULINK窗口的仿真平台上构建仿真模型。
基于matlab simulink的直流微电网的建模和仿真
直流微电网的建模和仿真目录1 引言 (3)1.1 目的 (3)1.2 文档格式 (3)1.3 术语 (3)1.4 参考文献 (3)2 系统概述 (4)3直流微网的能量管理方法 (4)4系统建模 (5)4.1PV电池 (5)4.2 PV电池DCDC变换器建模 (8)4.3蓄电池双向DCDC1变换器建模 (9)4.4逆变器建模 (11)4.5负载建模 (12)4.6蓄电池建模 (13)5仿真验证 (13)6结论 (18)1 引言1.1 目的该文档针对独立智能供电及生活保障系统的需求，给出了提供智能供电的直流微电网系统框架，并根据这一框架搭建理论模型和仿真模型。
验证这一直流微电网系统的功能可行性。
1.2 文档格式本文档按以下要求和约定进行书写：（1）页面的左边距为2.5cm，右边距为2.0cm，装订线靠左，行距为最小值20磅。
（2）标题最多分三级，分别为黑体小三、黑体四号、黑体小四，标题均加粗。
（3）正文字体为宋体小四号，无特殊情况下，字体颜色均采用黑色。
（4）出现序号的段落不采用自动编号功能而采用人工编号，各级别的序号依次为（1）、1）、a)等，特殊情况另作规定。
1.3 术语1.4 参考文献2 系统概述图1 直流微网的系统框图图1为直流微网的系统框图，仿真系统包括以下几个部分：1)PV组件的特性模型2)蓄电池的模型3)PV组件后的DCDC拓扑模型和控制模型4)蓄电池后双向DCDC1的拓扑模型和控制模型5)逆变器包括：单相逆变器和三相逆变器的拓扑模型和控制模型6)交流负载模型7)直流负载模型8)超级电容模型（暂缺）9)超级电容后双向DCDC2的拓扑模型和控制模型（暂缺）10)柴油机模型（暂缺）11)智能控制器2与光伏智能控制器的协调控制模型（暂缺）3直流微网的能量管理方法能量管理思想：管理微网中各分布电源的能量流动，使得微网工作最优状态。
以下为结合我们项目的一个能量管理原则，有了这个管理原则，就可以明确各个分布电源的控制方法。
基于MATLABSimulink的电力系统仿真实验
基于MATLAB/Simulink的电力系统故障分析10kv系统三相短路分析三相短路（以中性点不接地系统模型为类）模块搭建：三相短路各元件参数设置如下：三相短路仿真波形如下：如图1——a、b、c三相短路电流仿真波形图分析：正常运行时，a、b、c三相大小相等，相位相差120度。
发生三相短路时，a、b、c三相电压全如图2——线路1的零序电流分析：在没有故障时，没有零序电流，突然出现故障时，零序电流为故障电流的3倍，为3I。
如图3——线路1的零序电压分析：在没有故障时，没有零序电压，突然出现故障时，零。
序电流为故障电压的3倍，为3U如图4——线路1的故障相电压如图5——线路3的零序电流如图6——线路3的短路电流如图7——三相对称电源电压如图8——线路2的零序电流分析：在没有故障时，没有零序电流，突然出现故障时，零序电流为故障电流的3倍，为3I0。
如图9——三相对称电源电流如图10——三相对称电源零序电压如图11——一相短路电流10kv系统两相短路分析仿真模块搭建同三相短路，只有三相故障模块参数改变如下：注：a、b两相短路分析：两相短路原理同三相短路，两相短路复合序网图是无零序并联网，短路两相电压相等，电流互为相反数，非故障相电流为零。
零点漂移轨迹的验证一理论分析对于以下简单的中性点不接地系统，当其发生单相接地故障时，各量之间满足以下关系：其中，分别表示A、B、C三相对O’点的导纳则用复数形式可表示为其相量关系如下图：则可得所以，可以推出中性点不接地系统发生单相接地故障后，不同接地电阻下，对应的零点漂移轨迹为接地相右半圆.二matalab仿真模型搭建类似单相短路电源参数设置消弧线圈参数设置其它参数设置类似单相接地短路短路，但是接下来不知该怎么把它的参数通过图形描述出来，以此证明中性点不接地系统发生单相接地故障后，不同接地电阻下，对应的零点漂移轨迹为接地相右半圆.如下图：。
(完整word版)基于MATLABSimulink的电力系统仿真实验
基于MATLAB/Simulink 的电力系统故障分析10kv 系统三相短路分析三相短路（以中性点不接地系统模型为类）模块搭建：三相短路各元件参数设置如下：g BlOCk Parameters: Th「ee・P hase SoUrCeThree-Phase SOllrCe (nask} ζlink；7hrGG-phas≡ VOItaZG SoUrCG in SGrieK With RL bxanch.Par>∑n ∙t ∙rsPhase—tO-PhaSG τ≡s volta≡G (V):110. 5e3Phase anrl⅛ Gf chase A (degreGs):lθFrtQutncy (HX):InternaI Conn.action: ∣ Y厂SPeCifr iaped&nce USXnS Sh^Xt V CirCUit IeVeISoUree resistance (Oh=Si:I O. 009SoUrCe inductance (H):116. 58e-5APPIr JOK Cancel Helpt∣∣ BlOCk Parameters; Linel-Three-Phase PZ SeCtion Lin已□a5⅛) (Iink)ThiB block inpleaents a thr«t-phi.i∙ PI section lin∙ to XePreS∙nt a thiGG-phasG transaision line. Thig block iGDresents OnIy OnG Pl section. TO Inplenenteyou si□Dlr need to CanneCt COPiea Qf this block in2>ore that One PI secti∙onjsexies・ParaaQtQTS ---------------------------------------------------------------------FreQUenCy Ueecl for RLC specification (Hz):F5PoIitiVe- Ind z⅜ro-seau⅜nce resiβtances (Ohas/ka) [ K： RO ]:I [ 0.01273 O. 3SG4：Positive* and Zero e SGauenc© inductances ⅛∙,lαι) [ LI LO ]:IT O. 9327e-3 4. 1264e-3]PCSitiV⅛- and ∑4ro∙-ssau4nee ca-pacitanees (FJka；IeICOI :I [12. 74e-9 7. 751e-9ΓLine SeetiOn IGnSth (ka√ :1130OK CanCeI KeIP Apply■OK CanCaI I EelD 厂 删 FUnCtiOn BIOCk Parameters; AddlCu s Acld c ∙r subtract XnPUtS- S^CIfT Cne Oi the fol.ovιng:a. string COntaining ∙ or - for each InPLt port, for SPaCer tetτem PortS (e. c.—・Db) SCaIar >≡ 】・ A value > 1 SUal all inputs: 1 SUnI ∙lts ⅜nts Of a tingle InPLt v ,∙ctorMain ∣ SifnftI data typaκICOn sha□e: ∣ re:t&ngulax▼]LISt Of KXeni:I 4**SaSDle t-n≡ βl for IEherXted):∣∙χ X I Cancel I HeID I Appl ∙BJ c5s3βN∕MUItimeterlHdPAaIbb Q ∖te ∂⅛ufementsU ∆Λ r βbr. LCAd3 LO a ∙133 Uan: TTbri VCΛ Lc&d3i U H : Ub Tht*∙Pb ⅛m F ⅛JlCl/fault. B» α>: IhrCQ-Pbazc fαulτl∕iαu^r C_l Cb- IHLeC ?hase Γa^lvl∕FAulV AI AT. Lo AdiIbU Lcαd3ICn GOad3lb: Ib"Q ∙7hα" I>αultl/fault Blb: Ih^ec _?hasc F aulVl∕Γau2V CUC lb: IhtraA ・7乃a=a FArJItI/FAult A—Σ-J Cown IR«rf)ve*f -IUPMe ⅝⅛∣ SOUrCe BIQCk Parameters; FromF∑o□Keceive SiEnaIC frσ≡ the GOtO block Irith the SDeClfiGd :as ・ If the tae is definedas r scoped , in the GOtO block, then a GOtO TaE ViSlbility bl ∙ock aust te used to definethe VieibiIity Of tht tac ・ After ： UPdat ∙ DiaCraa I the block icon displays theSeleCted tag nase >Local taes are encIOSed in brackets. .], and SeODed tag na=es areSneIOSed in braees ; J).L ΦQ 43 Lθft<13 ≥p∣e 匚IEd MeaSU Ξ小 PIOt SdAe ⅛<igpαg Ie wI PiCX制SOUrCe BlOCk Parameters; FrOm4 「町〕一Fro□----------------------------R<c∙iv∙ SdKnalS froa the Goto bl>ck With the specified tar- If tht tae is d<ιfi∏4dseoped, in the Go∙tc Mcelt then a GOtO 7ar Vigibility blσek ≡ust be USGCl to definethe block icon displays the the Vigibility Of the tag. After , Update DiaeraID JISeIeCted tag nazιe (IOCaI tags are enclosed in brackets. and SCQPed tag nazes axeenclose! in braces：：｝〉・OK Cancel I Help FUnCtiOn BlOCk Parameters: DiSCrete 3・PhaSe SeqUeflCe AnalyZer三相短路仿真波形如下：如图1——a、b、c 三相短路电流仿真波形图分析：正常运行时，a、b、c 三相大小相等，相位相差120 度。
MATLAB Simulink系统建模与仿真 实验报告.
MATLAB/Simulink 电力系统建模与仿真实验报告姓名：******专业：电气工程及其自动化班级：*******************学号：*******************实验一无穷大功率电源供电系统三相短路仿真1.1 无穷大功率电源供电系统仿真模型构建运行MATLAB软件，点击Simulink模型构建，根据电路原理图，添加下列模块：（1）无穷大功率电源模块（Three-phase source）（2）三相并联RLC负荷模块（Three-Phase Parallel RLC Load）（3）三相串联RLC支路模块（Three-Phase Series RLC Branch）（4）三相双绕组变压器模块（Three-Phase Transformer (Two Windings)）（5）三相电压电流测量模块（Three-Phase V-I Measurement）（6）三相故障设置模块（Three-Phase Fault）（7）示波器模块（Scope）（8）电力系统图形用户界面（Powergui）按电路原理图连接线路得到仿真图如下：1.2 无穷大功率电源供电系统仿真参数设置1.2.1 电源模块设置三相电压110kV，相角0°，频率50Hz，接线方式为中性点接地的Y形接法，电源电阻0.00529Ω，电源电感0.000140H，参数设置如下图：1.2.2 变压器模块变压器模块参数采用标幺值设置，功率20MVA，频率50Hz，一次测采用Y型连接，一次测电压110kV，二次侧采用Y型连接，二次侧电压11kV，经过标幺值折算后的绕组电阻为0.0033，绕组漏感为0.052，励磁电阻为909.09，励磁电感为106.3，参数设置如下图：1.2.3 输电线路模块根据给定参数计算输电线路参数为：电阻8.5Ω，电感0.064L，参数设置如下图：1.2.4 三相电压电流测量模块此模块将在变压器低压侧测量得到的电压、电流信号转变成Simulink信号，相当于电压、电流互感器的作用，勾选“使用标签（Use a label）”以便于示波器观察波形，设置电压标签“Vabc”，电流标签“Iabc”，参数设置如下图：1.2.5 故障设置模块勾选故障相A、B、C，设置短路电阻0.00001Ω，设置0.02s—0.2s发生短路故障，参数设置如下图：1.2.6 示波器模块为了得到仿真结果准确数值，可将示波器模块的“Data History”栏设置为下图所示：1.3 无穷大功率电源供电系统仿真结果及分析得到以上的电力系统参数后，可以首先计算出在变压器低压母线发生三相短路故障时短路电流周期分量幅值和冲击电流的大小，短路电流周期分量的幅值为Im=10.63kA，时间常数Ta=0.0211s，则短路冲击电流为Iim=17.3kA。
基于MATLAB_SIMULINK的电力系统动态仿真分析
[ 4 ] 刘兴杰 , 田建设 , 丁 波 , 等. 应用 Matlab进行电力系统分析 和动态仿真 [J ]. 电力自动化设备 , 2004, 24 (3) , 43 - 46.
近年来 , 随着电网电压等级的升高 、电力系统 互联 、电厂远离负荷中心 、负荷容量的集中及直流 输电技术的应用 , 对合理利用能源 、提高经济效益 和保护环境具有重要意义 , 但受环境和建设成本的 限制 , 电网结构相对薄弱 , 发电设备储备量较少 , 系统经常运行在重负荷下 , 给电力系统的安全运行 带来隐患 。电压不稳定 、电压崩溃引起的局部丢负 荷或大面积停电 、部分国家电力工业解除管制实行 市场化 , 使电网的运行状态和当初的设计有了很大 的差别 , 给电力系统的安全运行带来了隐患 。如何 快速 、准确地进行电力系统的安全分析 , 特别是动 态安全分析 , 是电力系统发展迫切需要解决的问 题 。通常在计算出一个电力系统所处状态或特征 后 , 总是需要时域仿真来验证所求结果是否正确 , 即电力系统在某一状态时是否是稳定的 。
电压
·
V1
为
11098
69∠ -
01989
67°; 母线
3处负荷功
31) ,
电压
·
V1
为
11087
53 ∠ -
71664
95°; 母线
3
处负荷复功率为
31331
71
+ j21498
79,
电压
·
V3
为
01626 46∠ - 361641 62°, 动态负荷数据来自文献
基于MatlabSimulink的电力系统故障仿真与
基于Matlab/Simulink的电力系统故障仿真与分析112孙 浩 李 艳 张玉欣（1.吉林化工学院 信息与控制工程学院 电气工程系 吉林 吉林 132022；2.北华大学 电气信息工程学院 吉林 吉林 132021）摘 要： 以单机无穷大系统为例，研究系统发生短路故障后故障点的电压电流情况。
利用Matlab软件，在Simulink仿真平台上搭建短路故障模型进行仿真，仿真波形符合理论分析，表明Matlab具有强大的仿真功能，有助于提高电力系统研究和设计的效率和可信度。
关键词： 电力系统；短路故障；Simulink中图分类号：TP391 文献标识码：A 文章编号：1671－7597（2012）1120023－02U S =220kV。
用三相故障元件来模拟短路故障，通过参数设置，该模0 引言块可以对相相和相地故障进行模拟。
通过Transition times可设置电力系统是一个大规模、时变的复杂系统，对国民经济起故障时间段，故障起始时间设为0.1s，切除时间设为0.25s。
其余着非常重要的作用。
随着电力工业的发展，在电力系统的研参数可用模块的默认值。
究、规划设计中，仿真软件的应用越来越广泛。
MATLAB仿真软件简单易学，使用方便，且提供了丰富的工具箱资源。
对于电力系统仿真，常用的模块库为标准SIMULINK模块库和电力系统模块库。
在Simulink仿真平台上搭建电力系统模型，若工具箱中现有元件模型达不到系统仿真的要求，可以建立子系统并进行封装[1]，使我们可以更加深入地研究电力系统的行为特性。
本文主要利用Matlab软件，在Simulik仿真平台搭建模型，设置参数，对系统短路故障进行仿真，仿真波形与理论分析相符。
1 电力系统短路故障仿真电力系统的故障可分为简单故障和复合故障。
简单故障指的是电力系统中某一处发生短路或断相故障的情况，而复合故障则是指两个以上简单故障的组合。
短路故障包括三相短路、图2 系统仿真模型单相接地短路、两相短路和两相短路接地；断相故障包括断一相、断两相故障。
基于MATLAB的发电机仿真实验
基于MATLAB的发电机仿真实验实验目的1.学习运用matlab软件对发电机进行仿真短路试验。
2.对系统的稳态运行、单相短路、两相短路、三相短路进行比较分析。
3.对系统并网状态进行分析。
实验内容用matlab软件搭建一个发电机与负荷小系统模型，仿真各种短路情况并对结果做进一步分析。
实验步骤一、熟悉原件熟悉matlab中simulink、simmechanics、simpowersystems 等要用到的主要模块。
了解模块中的各个原件。
二、建立模型单机系统仿真图（并网前）（并网后）三、选择模块1.从simpowersystems-machines中找到发电机simplified synchronous machine si units元件并复制到电路图中，双击发电机元件，进行参数设置如下：2.从simulink-sources选择常数发生器constant元件，并复制到电路图中，设置机械功率值为700e6，设置电压幅值为156e3。
3.从Simpowersystems-measurements选择三相电压-电流测量three-phase v-i measurement元件，并复制到电路图中，设置参数如下：4.从Simpowersystems-elements中选择传输线路distributed parameters line元件，并复制到电路图中，设置参数如下：（线路1与线路2设置参数相同）5.从Simpowersystems-elements中选择三相电路短路故障发生器three-phase fault元件，并复制到电路图中，参数设置如下：6.从Simpowersystems-elements中选择三相断路器three-phase breaker元件，并复制到电路图中，参数设置如下：7.从Simpowersystems-elements中选择三相变压器three-phase transformer(two windings)元件，并复制到电路图中，参数设置如下：8.从Simpowersystems-elements中选择三相串联rlc负载three-phase series rlc load元件，并复制到电路图中，参数设置如下：9.从Simpowersystems-measurements中选择multimeter，并将它们复制到电路图中。
基于Matlab／Simulink的直流输电系统的建模与仿真
２１ ００年 ２月
四 川 电 力 技 术 Ｉ
Ｓｃ ｕ ｎ Ｅ ｅ ｔ ｃ Ｐ ｗｅ ｃ ｎ ｌ ｇ ｉｈ ａ ｌ ｃｒ ｏ ｒＴｅ ｈ ｏ ｏ ｙ ｉ
Ｖｏ ． ３， ． １ ３ Ｎｏ １
Ｆｂ ２ ０ ｅ ．。０１
基 于 Ｍ ｔ ｂ Ｓ ｕｉ ａａ／ ｉ ｌ ｋ的直 流输 电系统 的建 模 与仿 真 ｌ ｍ ｎ
稳 态特性 ， 并对几种常见故 障进行 了仿 真， 出相应 的仿真波形 ， 得 验证 了模型的有效性 。
关键词 ： 高压直流输 电系统 ； ｔｂ Ｓｍ ｌ ｋ仿真模型 Ｍａ ａ／ ｉｕｉ ； ｌ ｎ
Ａ ｓ ａｔＴ ｅ ａｉ ｓ ｕｔ ｅａｄｐ ｎｉｌ ｏ ｈｇ ｏｔ ｅ ｉ ｃ ｃｒ ｎ （ Ｄ ）ｔ ｎｍ ｓｉ ｓ ｍ ａ ｔ ｄｃｄｂ ｅ－ ｂｔ ｃ：ｈ ｓ ｒｃ ｒ ｎ ｒ ｃ ｅ ｆ ｉ ｒ ｂ ｃｔ ｕ ｉ ｐ ｈ—ｖｌ ｇ ｒ ｔ ｕｒ ｔ ＨＶ Ｃ ｒ ｓ ｉ ｏ ｓ ｔ ｒ ｉ ｒ ｕｅ ｒ ｆ ａ ｄｅ ｅ ａ ｓ ｎ ｙ ｅ ｅｎ ｏ ｉ
赵晓娜 方 ， （． １电子科技 大学 ， 四川 成都
摘
玉 李天 明 ， ６０７ ） １０２
６０５ ；． １０４２ 四川 电力 试验研 究 院 ， 四川 成都
要： 介绍 了高压直流输 电（ Ｖ Ｃ 系统的结构与原理。利用 Ｍａ ａ Ｈ Ｄ ） ｔｂ中的 Ｓｍ ｌ ｋ对 Ｈ Ｄ ｌ ｉ ｕｉ ｎ Ｖ Ｃ系统进行建模 ， 分析其
ｌ ．Ｔ ｅ ｉ ｌｔ ｎ ｍｏ ｅ ｆ ｙ ｈ ｎ ａ ｓｍｕａ ｉ ｄ ｌｏ ｏ ＨＶＤＣ ｓ ｓｅ ｕ ｉｇ Ｍａｌｂ Ｓ ｍｕ ｉ ｋ ｉ ｅ ｔｂ ｉ ｅ ．Ｗ ｉ ｈ ｓｍｏ ｅ ，ｔ ｅ ｐ ｒ ｒ ｎ ｅ ｆｉ ｙ ｔｍ ｓｎ ｔ ／ ｉ ｌ ｓａ ｌ ｈ ｄ ａ ｎ ｓ ｓ ｔ ｔｉ ｈ ｄ ｌ ｈ ｅ ｏｍａ ｃ ｓｏ ｓ ｆ ｔ ｓ ａ ｙ ｓａｅ ａ ｅ ａ ａｙ ｅ ｎ ｅ ｅ ａ ｏ ｔ ｄ ｔｔ ｒ ｎ ｌｚ ｄ ａ ｄ ｓ ｖ ｒ ｌ ｍｍｏ ａ ｌ ｒ ｔ ｄｅ ．Ｓ ｍｕ ａｉｎ ｒｓ ｌ ｈ ｗ ｔ ｅ ｖ ｌ ｉ ｆｔ ｅ ｍｏ ｅ ． ｅ ｃ ｎ ｆ ｕｔ ａ ｅ ｓｕ ｉ ｄ ｉ ｌ ｔ ｅ ｕｔ ｓ ｏ ｈ ａｉ ｔ ｏ ｄ １ ｓ ｏ ｓ ｄ ｙ ｈ Ｋｅ ｒ ｓ ＨＶＤ ｒ ｎ ｍｉｓ ｎ ｓ ｓ ｍ ；Ｍａｌｂ Ｓ ｍｕ ｉｋ；ｓｍｕ ａｉｎ ｍｏ ｅ ｙ ｗｏ ｄ ： Ｃ ｔ ｓ ｓｉ ｙｔ ａ ｏ ｅ ｔ ／ｉ ｌ ａ ｎ ｉ ｌｔ ｄ ｌ ｏ
计算机仿真实验-基于Simulink的简单电力系统仿真
实验七 基于Simulink 的简单电力系统仿真实验一． 实验目的1) 熟悉Simulink 的工作环境及SimPowerSystems 功能模块库； 2) 掌握Simulink 的的powergui 模块的应用；3) 掌握发电机的工作原理及稳态电力系统的计算方法； 4）掌握开关电源的工作原理及其工作特点； 5）掌握PID 控制对系统输出特性的影响。
二．实验内容与要求单机无穷大电力系统如图7-1所示。
平衡节点电压044030 V V =︒。
负荷功率10L P kW =。
线路参数：电阻1l R =Ω；电感0.01l L H =。
发电机额定参数：额定功率100n P kW =；额定电压n V V =；额定励磁电流70 fn i A =；额定频率50n f Hz =。
发电机定子侧参数：0.26s R =Ω，1 1.14 L mH =，13.7 md L mH =，11 mq L mH =。
发电机转子侧参数：0.13f R =Ω，1 2.1 fd L mH =。
发电机阻尼绕组参数：0.0224kd R =Ω，1 1.4 kd L mH =，10.02kq R =Ω，11 1 kq L mH =。
发电机转动惯量和极对数分别为224.9 J kgm =和2p =。
发电机输出功率050 e P kW =时，系统运行达到稳态状态。
在发电机输出电磁功率分别为170 e P kW =和2100 e P kW =时，分析发电机、平衡节点电源和负载的电流、电磁功率变化曲线，以及发电机转速和功率角的变化曲线。
G0 V三．实验步骤1. 建立系统仿真模型同步电机模块有2个输入端子、1个输出端子和3个电气连接端子。
模块的第1个输入端子（Pm）为电机的机械功率。
当机械功率为正时，表示同步电机运行方式为发电机模式；当机械功率为负时，表示同步电机运行方式为电动机模式。
在发电机模式下，输入可以是一个正的常数，也可以是一个函数或者是原动机模块的输出；在电动机模式下，输入通常是一个负的常数或者是函数。
实验1 运用MATLABSimulink进行系统仿真实验(指导书)
实验一、运用MATLAB/Simulink进行系统仿真实验一、实验目的机电一体化系统建模是进行机电一体化系统分析与设计的基础，通过对系统的简化分析建立描述系统的数学模型，进而研究系统的稳态特性和动态特性，为机电一体化系统的物理实现和后续的系统调试工作提供数据支持，而仿真研究是进行系统分析和设计的有利方法。
本实验目的在于通过实验使同学对机电一体化系统建模方法和仿真方法有初步的了解，初步掌握在MATLAB/ SIMULINK环境下对机电一体化系统数学模型进行仿真的方法。
（1）掌握机电一体化系统数学建模的基本方法；（2）掌握对机电一体化系统进行数学仿真的基本方法和步骤；（3）在初步掌握在MATLAB/ SIMULINK环境下对机电一体化系统数学模型进行仿真的方法。
二、实验设备（1）计算机（2）MATLAB/ SIMULINK软件三、实验原理（一）建立数学模型就是（以一定的理论为依据）把系统的行为概括为数学的函数关系，包括以下内容：1）确定模型的结构，建立系统的约束条件，确定系统的实体、属性与活动。
2）测取有关的模型数据。
3）运用适当理论建立系统的数学描述，即数学模型。
4）检验所建立的数学模型的准确性。
机电一体化系统数学模型的建立是否得当，将直接影响以此为依据的仿真分析与设计的准确性、可靠性，因此必须予以充分重视，以采用合理的方式、方法。
（二）机电一体化系统的计算机数字仿真实现：1）根据已建立的数学模型和精度、计算时间等要求，确定所采用的数值计算方法。
2）将原模型按照算法要求通过分解、综合、等效变换等方法转换为适于在数字计算机上运行的公式、方程等。
3）用适当的软件语言将其描述为数字计算机可接受的软件程序，即编程实现。
4）通过在数字计算机上运行，加以校核，使之正确反映系统各变量动态性能，得到可靠的仿真结果。
（三）．凑试法确定PID调节参数凑试法是通过模拟或闭环运行（如果允许的话）观察系统的响应曲线（例如阶跃响应），然后根据各调节参数对系统响应的大致影响，反复凑试参数，以达到满意的响应，从而确定PID调节参数。
基于Matlab的小型电力系统的建模与仿真实验1【精品毕设、无需降重】精选全文完整版
可编辑修改精选全文完整版基于Matlab的小型电力系统的建模与仿真实验1【精品毕设、无需降重】基于Matlab的小型电力系统的建模与仿真一、实验目的电力系统的动态仿真研究将不能在实验室中进行的电力系统运行模拟得以实现。
在判定一个电力系统设计的可行性时，都可以首先在计算机机上进行动态仿真研究，它的突出优点是可行、简便、经济的。
本实验目的是通过MATLAB 的simulink环境对一个典型的工厂供电系统进行仿真，以熟悉供电系统在发生各种短路故障时的分析方法并与课堂知识进行对比学习。
二、预习与思考1、建立仿真模型，对不同短路形式进行仿真，截取仿真结果图，补充报告中每个仿真图形的名称。
2 数值仿真实验结果与课堂推导结果有什么区别与联系？3 典型的短路形式包括几种？4 根据仿真结果，说明短路时零序电流存在的必要条件？三、MATLAB PSB简介Matlab PSB(Sim Power Systems)以simulink为运行环境，涵盖了电路、电力电子、电气传动和电力系统等电气学科中常用的基本元件和系统仿真模型，它主要由6个子模块库组成。
(1)电源模块库:包括直流电压源、交流电压源、交流电流源、可控电压源、可控电流源、三相电源、三相可编程电压源;(2)基本元件模块库:串联(并联)RLC/负载/支路、变压器(单相、三相等)、断路器和三相故障部分;(3)电力电子模块库:二极管、晶闸管、GTO、IGBT、MOSFET、理想开关以及各种电力电子控制模块;(4)电机模块库:励磁装置、异步电动机、同步电动机、直流电动机以及配套的电机测量部件;(5)测量仪器库:电流测量和电压测量等;通过以上模块可以完成.各种基本的电力电子电路、电力系统电路和电气传动电路，还可以通过其他模块的配合完成更高层次的建模，如风力发电系统、机器人控制系统等等。
四、仿真模型的设计和实现在三相电力系统中，大多数故障都是由于短路故障引起的，在发生短路故障的情况下，电力系统从一种状态剧烈变化到另一种状态，并伴随着复杂的暂态现象。
