天文望远镜各种类目镜的详细介绍与图解
天文望远镜
![天文望远镜](https://img.taocdn.com/s3/m/6a91ce6f783e0912a2162ac6.png)
约翰· 哈德利, 英国天文学家、数 学家
為物鏡焦長與目鏡焦長比。但對 天文遠鏡而言,進入鏡 筒的資訊﹙光﹚為 定值,放大影像,徒然將資訊分 散在較大 的範圍,常無實值的助益,故不是購置天 文望遠鏡的主要考量。以更換不同焦長的目 鏡,來 改變影像的放大率。
* 買望遠鏡的要訣是口徑愈大愈好。
天文的專有名詞
※赤緯(declination)
延伸地球赤道面交天球於天球赤道(equqtor),赤緯 即距天赤道之角距(angular distance),類似地球上的經 緯線。赤緯向北為正,向南為負。
※赤經(right ascension)
經天北極與天南極的大圓即天球上的經線。以春分 點所在之經線為原點,天體隨地球自轉通過子午線與 春分點過子午線的時間差,即該天體的赤經經度,所 以赤經不是分東經、西經,而是分為24時,天體赤經 記錄為Î時Î分Î秒。
罗斯伯爵的直径91 厘米反射望远镜
19世纪末的 比尔城堡大 海怪
罗斯的M1素描图
罗斯的M51素描图
拉塞尔制造的直径 1.22米反射望远镜
球面像差 (反射式天文望遠鏡)
第三種天文望遠鏡 施密特-卡賽格林式天文望遠鏡
經緯儀
赤道儀
分成德國式赤道儀和叉式赤道儀
赤道儀的原理
不同電磁波段所看見的宇宙
微波背景輻射(2.745° K)(COBE的結果)
COBE: Cosmic Background Explorer﹙宇宙背景探測 器) a. 觀測議器:極大陣列(VLA)、 Arecibo望遠鏡
選擇天文望遠鏡的考量
聚光能力(light gathering power)
與望遠鏡的口徑的平方成正比,也就是望遠鏡的口徑愈大, 望遠鏡的聚光能力愈強。 例:人眼瞳孔的直徑約為0.8 cm,一台24cm口徑的望 遠鏡 為人眼聚光能力的900倍。
教您天文望远镜基础知识入门
![教您天文望远镜基础知识入门](https://img.taocdn.com/s3/m/96aeb303f242336c1eb95ef2.png)
教您天文望远镜基础知识入门一、望远镜种类(一)折射式望远镜折射式望远镜的构造如下图:折射式望远镜由两个透镜组成:固定在镜筒前端的是物镜(其口径大小直接决定望远镜的性能);在镜筒尾端可以调换的是目镜。
上图为星特朗AstroMaster系列 90EQ优点:视野较大、星像明亮,使用和维护比较方便,反差及锐利度较同口径的反射镜佳,摄影及高倍行星观测,效果都相当不错。
缺点:有色像差(色差)问题,会降低分辨率。
(二)反射式望远镜反射式望远镜的构造如下图:上图为牛顿式反射式望远镜。
上图为星特朗AstroMaster系列130EQ优点:无色差、强光力和大视场,非常适合深空天体的目视观测。
缺点:彗差和像散较大,视野边缘像质变差,操作不太容易, 维护相对复杂。
(三)折反射式望远镜折反射式望远镜的构造如下图:上图为星特朗Omni XLT 127综合了折射镜和反射镜的优点:视野大、像质好、镜筒短、携带方便。
有施密特-卡塞格林式和马克苏托夫-卡塞格林2种。
三种类型望远镜优缺点对比:(1)折射式:通常小型(口径80毫米以下)折射望远镜具有便携优势,结构简单可靠性高,可以在旅行时随身携带。
在拍摄要求不高的情况完全可以满足摄影需求,而且与相机连接简单可以作为长焦镜头使用。
(2)反射式:大口径反射虽然不便携,但比其他类型望远镜有很多优势。
首先,造价低廉,很多爱好者可以自己磨制。
其次,大口径成像效果更好,利于高倍观测,而且焦比较小,适合观测和拍摄深空天体。
(3)折反式:折反同时具备折射式望远镜的便携和反射式望远镜的成像优势,但价格较贵。
三种望远镜优缺点对比:折射式优点:结构简单,便携,成像锐度好,缺点:镜筒封闭维护保养容易有色差、球差,口径大的价格相对较贵光学结构:物镜——目镜结构反射式优点:口径大,成像亮度高,无色差,价格相对便宜缺点:不便携,有球差,镜筒开放维护保养相对困难光学结构:反射镜——副镜——目镜结构折反式优点:便携,成像质量较好,镜筒封闭维护保养容易,缺点:口径相对较大结构复杂,在同口径其他类型望远镜中价格最贵光学结构:改正镜——反射镜——副镜——目镜结构二、常见的天文望远镜光学名词口径:指望远镜物镜的有效直径,口径大小直接决定望远镜性能。
第三章 天文望远镜简介
![第三章 天文望远镜简介](https://img.taocdn.com/s3/m/49209c552e3f5727a5e96235.png)
Detail becomes clearer in the Andromeda Galaxy(M31) as the angular resolution is improved some 600 times, from (a) 10', to (b) 1', (c) 5", and (d) 1".
科技楼望远镜D=400mm,
δ″= 140″/400=0.35″(理论值)
兴隆2.16m望远镜D=2160mm, δ″= 140″/2160=0.06″(理论值) 由于地球大气存在湍流影响加上望远镜的光学镜面 会有像差,所以实际的分辨本领远低于理论值。 望远镜的口径越大,分辨本领越高,越能分辨 天体的更细结构,则能观测更暗、更多的天体。
位于智利的欧洲南方天文台的施密特照 相仪(1000/1620)1972年
Meade LX200望远镜即为施密特-卡塞格林望远镜
§ 4.2、望远镜的性能
天文光学望远镜的性能指标
评价一架望远镜的好坏首先要看望远镜的光学性
能,然后看它的机械性能的指向精度和跟踪精度是 否优良。 望远镜的光学性能指标,主要有六个参量: 有效口径 放大率 相对口径(光力) 贯穿本领(极限星等)
Two comparably bright light sources become progressively clearer when viewed at finer and finer angular resolution.
4)放大率 G:
目视望远镜的放大率等于物镜的焦距 F1 与目镜 的焦距F2之比,即 G= F1/F2 一架望远镜配备多个目镜,就可以获得不同的 放大率。显然目镜的焦距越短可以获得越大的放大 率。但这样并不好,小望远镜用过大的放大率,会 使观测天体变得很暗, 像变得模糊。 常用的目镜的焦距为 10mm左右,用它配在焦距 800 mm 的望远镜物镜后面,就可获得 80 倍的放大 率。
教您天文望远镜基础知识入门知识讲解
![教您天文望远镜基础知识入门知识讲解](https://img.taocdn.com/s3/m/a0a4e2bdaa00b52acfc7cae3.png)
教您天文望远镜基础知识入门一、望远镜种类(一)折射式望远镜折射式望远镜的构造如下图:折射式望远镜由两个透镜组成:固定在镜筒前端的是物镜(其口径大小直接决定望远镜的性能);在镜筒尾端可以调换的是目镜。
上图为星特朗AstroMaster系列 90EQ优点:视野较大、星像明亮,使用和维护比较方便,反差及锐利度较同口径的反射镜佳,摄影及高倍行星观测,效果都相当不错。
缺点:有色像差(色差)问题,会降低分辨率。
(二)反射式望远镜反射式望远镜的构造如下图:上图为牛顿式反射式望远镜。
上图为星特朗AstroMaster系列130EQ优点:无色差、强光力和大视场,非常适合深空天体的目视观测。
缺点:彗差和像散较大,视野边缘像质变差,操作不太容易, 维护相对复杂。
(三)折反射式望远镜折反射式望远镜的构造如下图:上图为星特朗Omni XLT 127综合了折射镜和反射镜的优点:视野大、像质好、镜筒短、携带方便。
有施密特-卡塞格林式和马克苏托夫-卡塞格林2种。
三种类型望远镜优缺点对比:(1)折射式:通常小型(口径80毫米以下)折射望远镜具有便携优势,结构简单可靠性高,可以在旅行时随身携带。
在拍摄要求不高的情况完全可以满足摄影需求,而且与相机连接简单可以作为长焦镜头使用。
(2)反射式:大口径反射虽然不便携,但比其他类型望远镜有很多优势。
首先,造价低廉,很多爱好者可以自己磨制。
其次,大口径成像效果更好,利于高倍观测,而且焦比较小,适合观测和拍摄深空天体。
(3)折反式:折反同时具备折射式望远镜的便携和反射式望远镜的成像优势,但价格较贵。
三种望远镜优缺点对比:折射式优点:结构简单,便携,成像锐度好,缺点:镜筒封闭维护保养容易有色差、球差,口径大的价格相对较贵光学结构:物镜——目镜结构反射式优点:口径大,成像亮度高,无色差,价格相对便宜缺点:不便携,有球差,镜筒开放维护保养相对困难光学结构:反射镜——副镜——目镜结构折反式优点:便携,成像质量较好,镜筒封闭维护保养容易,缺点:口径相对较大结构复杂,在同口径其他类型望远镜中价格最贵光学结构:改正镜——反射镜——副镜——目镜结构二、常见的天文望远镜光学名词口径:指望远镜物镜的有效直径,口径大小直接决定望远镜性能。
望远镜原理图解
![望远镜原理图解](https://img.taocdn.com/s3/m/44ab91ff7e192279168884868762caaedd33ba86.png)
望远镜原理图解
如图所示:
光学天文望远镜又分为反射式、反射式和折反射式天文望远镜。
顾名思义,折射式望远镜,它采用的是光的折射原理,将光线聚集起来。
早期的望远镜一般采用一片凸透镜,但这引入了一个色差问题。
光的色散,知道不同频率的光线通过透镜之后有不同的折射角度,因此当光线通过折射式望远镜之后,会不可避免的出现色差,具体体现为物体边缘会出现紫色。
为了解决这个问题,人们采用多种镜片组合来一点程度的减小色差,现在好的折射式望远镜色差已经减小到可以忽略的地步了。
但是因为使用了多种镜片,因此它的价格比较高。
其优点在于成像锐利,利于天文摄影。
反射式望远镜,采用的是光的反射原理,将光线聚集起来。
由于采用的是反射原理,因此不会存在色差问题。
但相比于折射,反射式望远镜的物镜,除了主镜之外还有一片副镜,这个副镜一般都会遮挡光路。
除此之外,反射式望远镜的成像对光轴和精度非常敏感,镜筒是开放的,因此其容易进灰,需要调整光轴,这个对于新手来说可能有点困难。
但其优点在于价格便宜,口径可以做的很大。
扩展资料
望远镜的第一个作用是放大远处物体的张角,使人眼能看清角距更小的细节。
望远镜第二个作用是把物镜收集到的比瞳孔直径(最大8毫米)粗得多的光束,送入人眼,使观测者能看到原来看不到的暗弱物体。
1608年,荷兰的一位眼镜商汉斯·利伯希偶然发现用两块镜片可以看清远处的景物,受此启发,他制造了人类历史上的第一架望远镜。
1609年意大利佛罗伦萨人伽利略·伽利雷发明了40倍双镜望远镜,这是第一部投入科学应用的实用望远镜。
天文光学望远镜的类型
![天文光学望远镜的类型](https://img.taocdn.com/s3/m/e25224dd240c844769eaee40.png)
• 卡焦(R-C)系统的焦距为 1944cm,视场11”.61,加改 正镜后可达53’,配有 CCD,可直接成像和中色 散的光谱拍摄。 • 折轴系统的焦距为 9720cm,焦平面1mm相当 于天空2”.12角直径,配有 高色散的阶梯光栅摄谱仪。 • 两种系统均采用主镜导星。 • 每年观测可超过270夜
折射望远镜的成像质量比反射望远镜好,可用视场较 大,使用方便,易于维护,中小型天文望远镜及许多专 用仪器多采用折射系统。 折射望远镜适合于测定恒星的位置、运动等以及作为 导星系统用。 目前由于大口径的光学玻璃易受温度、压力影响而变 形,而且玻璃对紫外光吸收很严重,因此,19世纪制造 的叶凯士(Yerkes)天文台口径 1016毫米的折射望远镜 (A=1/19.4)成了最大的绝代折射望远镜。在现代设计 新型下一代望远镜时已不再考虑折射望远镜系统。
§1.5 天文光学望远镜的类型
光学望远镜可按光学部分和机械装置来分类。 光学部分主要的是望远镜的物镜和目镜。物镜是最核 心器件,它的光学性能好坏对于天文观测来讲是致关重 要的。它起着聚集光量的作用,显示着探测天体的威力。 物镜是透镜的叫折射望远镜; 物镜是反射镜的叫反射望远镜; 物镜是反射镜,它前面再加一块改正像差的透镜组成 的望远镜叫折反射望远镜。
叶凯士(Yerkes) 天文台口径40 英寸(1016毫米) 的折射望远镜 A=1/19.4 镜筒至少长?
1.5.2 反射望远镜(reflecting telescope ) 用凹面反射镜作物镜的望远镜。反射望远镜的主要优点是不存在 色差,当物镜采用抛物面时,还可消去球差。但为了减小其它像 差的影响,可用的视场较小。反射望远镜可以工作在不同的焦 点,就有不同形式的望远镜。 (A)主焦点系统:在物镜的主焦点进行观测叫主焦点系统。 (B)卡塞格林系统:主镜为抛物面镜, 付镜为凸的双曲面镜。在物 镜的中心挖一个洞。 (C)R-C系统:主镜是凹的 旋转双曲面镜,副镜是凸的旋 转双曲面镜。这种系统有较好 的像质和较大的视场。 (D)牛顿系统:在系统中除了 物镜外,附加了一个平面反射 镜将主镜的焦点折出镜外。
教您天文望远镜基础知识入门
![教您天文望远镜基础知识入门](https://img.taocdn.com/s3/m/419b325169eae009581becab.png)
教您天文望远镜基础知识入门一、望远镜种类(一)折射式望远镜折射式望远镜的构造如下图:折射式望远镜由两个透镜组成:固定在镜筒前端的是物镜(其口径大小直接决定望远镜的性能);在镜筒尾端可以调换的是目镜。
上图为星特朗AstroMaster系列 90EQ优点:视野较大、星像明亮,使用和维护比较方便,反差及锐利度较同口径的反射镜佳,摄影及高倍行星观测,效果都相当不错。
缺点:有色像差(色差)问题,会降低分辨率。
(二)反射式望远镜反射式望远镜的构造如下图:上图为牛顿式反射式望远镜。
上图为星特朗AstroMaster系列130EQ优点:无色差、强光力和大视场,非常适合深空天体的目视观测。
缺点:彗差和像散较大,视野边缘像质变差,操作不太容易, 维护相对复杂。
(三)折反射式望远镜折反射式望远镜的构造如下图:上图为星特朗Omni XLT 127综合了折射镜和反射镜的优点:视野大、像质好、镜筒短、携带方便。
有施密特-卡塞格林式和马克苏托夫-卡塞格林2种。
三种类型望远镜优缺点对比:(1)折射式:通常小型(口径80毫米以下)折射望远镜具有便携优势,结构简单可靠性高,可以在旅行时随身携带。
在拍摄要求不高的情况完全可以满足摄影需求,而且与相机连接简单可以作为长焦镜头使用。
(2)反射式:大口径反射虽然不便携,但比其他类型望远镜有很多优势。
首先,造价低廉,很多爱好者可以自己磨制。
其次,大口径成像效果更好,利于高倍观测,而且焦比较小,适合观测和拍摄深空天体。
(3)折反式:折反同时具备折射式望远镜的便携和反射式望远镜的成像优势,但价格较贵。
三种望远镜优缺点对比:折射式优点:结构简单,便携,成像锐度好,缺点:镜筒封闭维护保养容易有色差、球差,口径大的价格相对较贵光学结构:物镜——目镜结构反射式优点:口径大,成像亮度高,无色差,价格相对便宜缺点:不便携,有球差,镜筒开放维护保养相对困难光学结构:反射镜——副镜——目镜结构折反式优点:便携,成像质量较好,镜筒封闭维护保养容易,缺点:口径相对较大结构复杂,在同口径其他类型望远镜中价格最贵光学结构:改正镜——反射镜——副镜——目镜结构二、常见的天文望远镜光学名词口径:指望远镜物镜的有效直径,口径大小直接决定望远镜性能。
天文望远镜的目镜种类与结构
![天文望远镜的目镜种类与结构](https://img.taocdn.com/s3/m/5056cb3c178884868762caaedd3383c4bb4cb4c4.png)
天文望远镜的目镜种类与结构一般来说,目镜可以分为两种主要结构:折射目镜和反射目镜。
1.折射目镜:折射目镜是最常见的类型,采用透镜的折射原理来放大观察的图像。
折射目镜分为两个主要类型:正直口径目镜和倒反口径目镜。
-正直口径目镜:正直口径目镜也称为直接口径目镜,是较为简单的设计。
它由凸透镜和凹透镜组成,其中凸透镜负责将光线靠近光轴聚焦,凹透镜则将光线散开。
这样一来,目镜便能够放大虚像,使得观察者能够直接看到天体。
-倒反口径目镜:倒反口径目镜也称为倒反目镜,与正直口径目镜相比,它使用了两个透镜和一个棱镜组件。
光线首先会先经过第一个凸透镜,然后经过一个中间棱镜会翻转光路方向,最后再经过第二个凸透镜,形成正立的图像。
这种目镜存在一个缺点,就是由于光线要经过多个透镜和棱镜,会有一定的光线损失。
2.反射目镜:反射目镜采用了反射原理来放大观察的图像。
它主要有两种类型:牛顿目镜和卡塞格林目镜。
-牛顿目镜:牛顿目镜由凹面镜和平面镜组成,其中凹面镜负责将光线聚焦在一个焦点上,然后通过平面镜的反射使得光线改变方向。
观察者通过侧面的入口可以看到放大的图像。
牛顿目镜有一个优点,就是它不会形成色差,即不会出现色彩偏差。
-卡塞格林目镜:卡塞格林目镜的光路设计更为复杂,它由两个反射镜和一个小的次反射镜构成。
通过这一设计,光线将被反射多次,从而形成放大的图像。
卡塞格林目镜的优点之一是它可以折叠成较小的体积,便于携带。
除了上述主要的目镜类型外,还有一些其他目镜类型,如光纤目镜和数字目镜等。
光纤目镜通过将光线传输到远离主镜的位置,使得观察者能够更加方便地观察天体。
数字目镜采用了摄像机和显示屏的组合,通过数字方式来显示和放大观察图像。
总的来说,目镜种类繁多,结构也各有不同,目的都是为了能够放大观察天体的图像。
常见的天文望远镜目镜介绍
![常见的天文望远镜目镜介绍](https://img.taocdn.com/s3/m/85849dd60d22590102020740be1e650e52eacfc8.png)
常见的天⽂望远镜⽬镜介绍1、惠更斯⽬镜(H或HW)由⼆⽚分离的同种牌号玻璃的平凸透镜组成,两凸⾯皆朝向物镜(图2.12)。
较⼤透镜的焦距近似于较⼩透镜的三倍。
此类⽬镜消除了彗差,倍率⾊差,像散也很⼩,但球差和位置⾊差还较⼤。
像场⾮常弯曲,向眼睛这⼀边突出,因此视场⾓较⼩,仅为250~400。
由于⽬镜的第⼀主焦点在⼆块透镜之间,故不能安装⼗字或分划板,不能作为测微⽬镜。
此类⽬镜容易制造,价格低廉,但眼睛必须很靠近接⽬镜⽽不⽅便,在望远镜中不常⽤。
将惠更斯⽬镜的场镜不⽤平凸透镜⽽改成弯⽉形透镜,不仅使场曲有所改善,有效视场可增⾄50*,这种⽬镜常⽤于⼀般折射望远镜中。
2、冉斯登⽬镜(R或SR)此类系统⽬镜特别适⽤于⼩型望远镜使⽤。
由于它仅由⼆⽚同种光学材料制成,且有⼀⾯是平⾯,⼆凸⾯相对⽽置(图2.12),价格则⽐较便宜,也容易制造。
此⽬镜没有畸变,但有⾊差。
因为球差⼩,且视场光栏在⽬镜的场境前,因此可以作为测微⽬镜和导引⽬镜。
此⽬镜的场镜平⾯离视场光栏甚近,场镜平⾯上的⼩点及灰尘都能在接⽬镜上看到。
视场的视尺⼨约250~400。
业余爱好者在⾃制望远镜时往往采⽤此类⽬视系统。
⾃制者可按下法计算:两镜⽚可取完全相同的材料及尺⼨,每⽚的焦距为f'=4/3×f(f为⽬镜焦距),镜⽚的⼀⾯是平⾯,另⼀⾯的曲率半径R=(n-1)×f'。
此式中n为所选取光学玻璃的折射率,⼀般采⽤K9玻璃,可取np=1.5163(nD是波长为5893A时的折射率)。
⽽⼆⽚镜⽚之间的间隔d=2/3×f'(d为⼆球⾯顶点间的距离)。
3、凯涅尔⽬镜(K)⼀种改进型的冉斯登⽬镜,⼆⽚组成的接⽬镜及双凸透镜作为场镜。
它能校正倍率⾊差,同时也减⼩了位置⾊差、像散和畸变。
视场⾓⼤于400,可达500。
此⽬镜系统在天⽂望远镜中普遍采⽤,特别适⽤于低、中倍率。
4、阿贝⽆畸变⽬镜(OR)由⼀组负透镜在中间的三胶合透镜和⼀块简单的平凸透镜组成。
带你认识望远镜的结构与原理
![带你认识望远镜的结构与原理](https://img.taocdn.com/s3/m/4ebb855bb9f3f90f77c61b4c.png)
带你认识望远镜的结构与原理望远镜基本构造一般来说,常规的双筒望远镜有以下几个部分组成:目镜,物镜,中间的棱镜,两个镜筒的连接部分,以及聚焦系统。
根据不同的尺寸大小,放大倍率,和用途以及个人喜好,双筒望远镜又可细分为好几种类型(详见双筒望远镜类型一表)。
下图是常规双筒望远镜的基本构造图:望远镜类型双筒望远镜类型标准的双筒望远镜用途广泛,可用于观景,也可用于标准型观看体育赛事等。
望远镜常见问题解答1.望远镜上的两个数字代表什么?望远镜上的两个数字分别代表望远镜的放大倍率和物镜口径。
例如10x42的双筒望远镜,代表该望远镜的放大倍率是10x,物镜口径是42mm。
10x的倍率表示透过望远镜看到的物体被放大了10倍,即100米处的物体看起来是在10米处。
2.望远镜的放大倍率越大越好吗?不是,放大倍数越大,表示远处的目标在视场中显得更大,但同时意味着实际的视场会变得更小,也就是说进入望远镜的光通量会减少,也就是说你看到的目标会变得黯淡审视模糊。
同时,放大倍率过大,会造成晃动不易于手持,也会引起眼睛疲劳,不利于观察。
3.双筒望远镜能否选择变倍的?可以选择,但最好可变倍数不要太大。
变倍望远镜很方便、适合多种用途,是牺牲如下指标为代价的:价格稍高;结构复杂,容易损坏;视角一般偏小;镜片多,分辨能力稍差;逆光表现不如固定倍数,反差会低一点。
4.双筒望远镜和单筒望远镜到底哪一个好?如同字面所示,双筒望远镜有左右对称的镜头,便于人用双眼观察。
而单筒望远镜是用单眼观察。
不过,我们并不能武断地认为双筒望远镜更好。
一般来讲单筒望远镜的倍率比双筒望远镜高,可以将远处的物体放得更大。
而双筒望远镜虽然比单筒望远镜的倍率低,但由于可以用双眼观察,可以得到立体感。
同时由于倍率较低,可以用手拿着使用,便携性较好。
并且由于其视野较广,比较适合用于观看室外的体育比赛。
5.望远镜如何调焦?人们的左右眼在观看和聚焦方面都会有视差,而望远镜的中央调焦系统很好的解决了这个难题。
各式天文望远镜目镜
![各式天文望远镜目镜](https://img.taocdn.com/s3/m/b0537022aaea998fcc220e8a.png)
目鏡的作用是把望遠鏡主鏡的影像放大,雖然一塊透鏡也可以造成目鏡,但為了達至最佳效果,大多數的目鏡都是由二塊或者多至七塊透鏡組成。
目鏡主要由兩組透鏡合成,對著主鏡,接收著主鏡光束的透鏡稱為視場透鏡(field lens),接近眼睛的透鏡是目透鏡(eye lens)。
正目鏡和負目鏡目鏡可分為正目鏡和負目鏡,正目鏡表示望遠鏡成形的實像(real image)在目鏡之外;負目鏡則表示望遠鏡的的虛像(virtual image)出現於目鏡內。
所以正目鏡可當普通放大鏡用,把擺放在目鏡前的物體放大,負目鏡則不可以。
a.出射瞳孔(Exit pupil)由主鏡射進來目鏡的光束,再離開目鏡的目透鏡成為細小光束的橫切直徑,就是出射瞳孔,或稱作藍斯登環(Ramsden disk)。
出射瞳孔愈大,影像愈光亮。
出射瞳孔最好能夠配合人的瞳孔在晚間的寬度,約5mm至9mm,這樣在黑夜觀看暗星体最恰當。
應該要說清楚一點,出射瞳孔是要比我們的瞳孔細一些,否則進入不到眼睛的多餘光,便給浪費了.出射瞳孔出射瞳孔的直徑由入射瞳孔光束的大小所限制,入射瞳孔即望遠鏡的口徑,它們的關係在第一章中己列出。
至於量度出射瞳孔的直徑,我們可以用一張白紙或磨砂玻璃放在目鏡後,量度最清晰的光環。
得到它的直徑後,我們還可以用下列公式求出不知目鏡焦距的值。
例:望遠鏡直徑8吋,焦距56吋,由望遠鏡系統量度到的出射瞳孔直徑是1/14吋,求自製目鏡的焦距。
b.目視距離(Eye relief )目視距離就是眼睛離開目鏡,而又可完全觀看整個視野的寬度。
由量度出射瞳孔與目鏡間的距離便可得到它的數值。
配戴眼鏡的朋友,需要最少15mm 至20mm 的目視距離。
若然寬度太短,視野外圍就會被避擋,形成鎖匙孔現象。
傳統設計目鏡的目視距離和焦距成正比。
即焦距短,目視距離小;焦距長,目視距離大。
不過,新近設計的目鏡無論焦距長短,目視距離也很長,對戴眼鏡的同好來說是一個喜訊。
而且Vixen 的Lanthanum LX 系列,TeleVue的Radian型和Pentax SMC XL型目鏡更特別,不同焦距目鏡的目視距離也是20mm長,這是因為它們應用了巴羅鏡設計去增加目視距離。
天文望远镜目镜的作用以及它的分类
![天文望远镜目镜的作用以及它的分类](https://img.taocdn.com/s3/m/44cf2a3a905f804d2b160b4e767f5acfa1c78371.png)
天⽂望远镜⽬镜的作⽤以及它的分类
天⽂望远镜的⽬视系统是由物镜系统和⽬镜系统两个系统共同组成的,两者缺⼀不可。
这⾥主要介绍⽬镜。
⼀架天⽂望远镜应该备⽤多种⽬镜,这样才能适应不同⽬的的观测,也才能最⼤限度地发挥⽬镜应有的作⽤。
下⾯,我们⼀起来看看⽬镜的作⽤及其分类
⼀、⽬镜的作⽤:
1,⽬镜将物镜所成的像放⼤,观测天体是会得到很好的体现。
2,使⼊射到物镜的平⾏光从⽬镜出射时仍为平⾏光;
⼆、⽬镜的种类:
1、普罗斯尔⽬镜:以字母PL表⽰,由两组消⾊差胶合透镜组成,畸变⼩,视场⼤
,适⽤于⾼倍率及投影观测(如对⾏星或⽉球表⾯细节的观测等),⼀般配备在
较⾼级的天⽂望远镜中。
2、冉斯登⽬镜:以字母R表⽰,适于⽤作装有⼗字丝或标尺的⽬镜,⽤在低倍率或中倍率的测量性观测;
2、凯涅尔⽬镜:以字母K表⽰,是冉斯登⽬镜的改进型,消除了冉斯登⽬镜的⾊差,这种⽬镜,视场⼤,常⽤在低倍率观测上(如观测彗星或⼤⾯积的天体);
3、惠更斯⽬镜:⽤字母H表⽰,MH或HM表⽰惠更斯⽬镜的改进型,这类⽬镜适⽤于低倍率或中倍率的观测;
外出观景时,我们通常会为天⽂望远镜多备⼏个⽬镜,因为,我们会因为⽬标的不同,⽽采⽤不同的⽬镜,这样可以达到更好的效果。
教您天文望远镜基础知识入门基础
![教您天文望远镜基础知识入门基础](https://img.taocdn.com/s3/m/5001d53bf46527d3250ce039.png)
教您天文望远镜基础知识入门一、望远镜种类(一)折射式望远镜折射式望远镜的构造如下图:折射式望远镜由两个透镜组成:固定在镜筒前端的是物镜(其口径大小直接决定望远镜的性能);在镜筒尾端可以调换的是目镜。
上图为星特朗AstroMaster系列 90EQ优点:视野较大、星像明亮,使用和维护比较方便,反差及锐利度较同口径的反射镜佳,摄影及高倍行星观测,效果都相当不错。
缺点:有色像差(色差)问题,会降低分辨率。
(二)反射式望远镜反射式望远镜的构造如下图:上图为牛顿式反射式望远镜。
上图为星特朗AstroMaster系列130EQ优点:无色差、强光力和大视场,非常适合深空天体的目视观测。
缺点:彗差和像散较大,视野边缘像质变差,操作不太容易, 维护相对复杂。
(三)折反射式望远镜折反射式望远镜的构造如下图:上图为星特朗Omni XLT 127综合了折射镜和反射镜的优点:视野大、像质好、镜筒短、携带方便。
有施密特-卡塞格林式和马克苏托夫-卡塞格林2种。
三种类型望远镜优缺点对比:(1)折射式:通常小型(口径80毫米以下)折射望远镜具有便携优势,结构简单可靠性高,可以在旅行时随身携带。
在拍摄要求不高的情况完全可以满足摄影需求,而且与相机连接简单可以作为长焦镜头使用。
(2)反射式:大口径反射虽然不便携,但比其他类型望远镜有很多优势。
首先,造价低廉,很多爱好者可以自己磨制。
其次,大口径成像效果更好,利于高倍观测,而且焦比较小,适合观测和拍摄深空天体。
(3)折反式:折反同时具备折射式望远镜的便携和反射式望远镜的成像优势,但价格较贵。
三种望远镜优缺点对比:折射式优点:结构简单,便携,成像锐度好,缺点:镜筒封闭维护保养容易有色差、球差,口径大的价格相对较贵光学结构:物镜——目镜结构反射式优点:口径大,成像亮度高,无色差,价格相对便宜缺点:不便携,有球差,镜筒开放维护保养相对困难光学结构:反射镜——副镜——目镜结构折反式优点:便携,成像质量较好,镜筒封闭维护保养容易,缺点:口径相对较大结构复杂,在同口径其他类型望远镜中价格最贵光学结构:改正镜——反射镜——副镜——目镜结构二、常见的天文望远镜光学名词口径:指望远镜物镜的有效直径,口径大小直接决定望远镜性能。
可见光天文望远镜的分类
![可见光天文望远镜的分类](https://img.taocdn.com/s3/m/29d84c567f21af45b307e87101f69e314332fa8f.png)
可见光天文望远镜的分类概述天文望远镜是人类观测宇宙的重要工具,而可见光天文望远镜是其中一类常见的望远镜。
本文将对可见光天文望远镜的分类进行介绍,包括它们的原理、特点和应用。
1. 折射望远镜折射望远镜是一种利用透镜的光学系统来观测天体的望远镜。
它通过透镜的折射作用将光线聚焦到焦点上,然后由探测器接收并转化为图像。
折射望远镜具有成像清晰、色彩真实等优点,常用于可见光天文观测。
其中最常见的类型是经典的折射望远镜和开口较大的大口径望远镜。
2. 反射望远镜反射望远镜是一种利用反射镜的光学系统来观测天体的望远镜。
它通过反射镜将光线聚焦到焦点上,然后由探测器接收并转化为图像。
反射望远镜相比折射望远镜具有光学系统简单、无色差、适合大口径等优点。
其中最常见的类型是纤维望远镜和凹面镜望远镜。
3. 空间望远镜空间望远镜是一种在地球大气层以外的空间中进行观测的望远镜。
它通过避免大气湍流、光污染等干扰因素,可以获得更清晰、更准确的观测结果。
空间望远镜常用于对可见光、红外线和紫外线等波段的观测。
著名的空间望远镜包括哈勃空间望远镜和詹姆斯·韦伯太空望远镜。
4. 多波段观测望远镜多波段观测望远镜是一种能够同时观测多个波段的望远镜。
它通过配备不同波段的探测器,可以同时获得可见光、红外线、紫外线等多个波段的观测数据。
这种望远镜能够提供更全面的天文数据,有助于研究天体的多个特征和性质。
5. 大型天文望远镜阵列大型天文望远镜阵列是一种由多个望远镜组成的观测系统。
它通过将多个望远镜的观测结果进行组合和分析,可以实现更高的分辨率和更精确的观测。
大型天文望远镜阵列常用于对特定天体或天文现象的研究,如射电干涉阵列和光学干涉仪。
6. 自适应光学望远镜自适应光学望远镜是一种能够根据大气湍流的变化实时调整光学系统的望远镜。
它通过使用变形镜和反馈控制系统,可以补偿大气湍流引起的像差,提高观测图像的清晰度和分辨率。
自适应光学望远镜在可见光观测中具有重要的应用价值。
《天文望远镜简介》课件
![《天文望远镜简介》课件](https://img.taocdn.com/s3/m/2e086e27b94ae45c3b3567ec102de2bd9605de39.png)
反射镜需要精确的抛光和安装,以确保图像的清晰度和稳定性。此外, 反射镜容易受到风和温度变化的影响,需要特殊的支撑和保护措施。
折反射式天文望远镜
原理
折反射式天文望远镜结合了折射和反射的原理,使用透镜和反射镜来聚集光线并形成图像 。透镜用于校正球面像差和色差,而反射镜用于改变光路并聚焦在焦平面上。
03
天文望远镜的应用
天体观测
观测天体
天文望远镜是观测天体的主要工具,可以观测到远处的恒星 、行星、星云、星系等天体,帮助人们了解宇宙的结构和演 化。
天体测量
通过天文望远镜可以对天体进行精确的测量,包括天体的位 置、距离、运动规律等,为天文学研究提供基础数据。
天文学研究
天体物理研究
天文望远镜可以观测到天体的各种物理性质,如亮度、温度、大小等,帮助人们 了解天体的物理状态和演化规律。
定期校准
对望远镜进行定期校准, 确保其光学性能和机械精 度符合要求。
05
天文望远镜的观测技巧
观测前的准备工作
选择观测目标
首先确定要观测的天体或天文 现象,了解其特点、位置和最
佳观测时间。
天气预报
关注天气预报,确保观测当晚 天空晴朗,无云层遮挡。
望远镜的校准和维护
确保望远镜处于良好工作状态 ,进行必要的校准和调整。
原理
折射式天文望远镜使用透镜来聚 集光线并形成图像。透镜由不同 材料制成,能够以不同方式弯曲
光线,使它们聚焦在一点上。
优点
透镜可以精确地校正球面像差和 色差,提供清晰、锐利的图像。 此外,透镜具有较高的光学质量 和较宽的视野,适合观测星空和
天体测量。
缺点
透镜需要精细的研磨和抛光,制 造成本较高。此外,透镜容易受 到温度变化和湿度的影响,需要
《天文望远镜》PPT课件
![《天文望远镜》PPT课件](https://img.taocdn.com/s3/m/37fd58f410a6f524cdbf8506.png)
牛顿式反射望远镜与赤道仪
牛顿式反射望远镜的构造
卡赛格林式反射望远镜
卡赛格林式反望远镜的构造
施密特卡式折反射望远镜的构造
施密特卡式折反射望远镜与赤道仪
放大倍率 =望远镜焦距/目镜焦距
例: 1000mm焦距的望远镜及20mm的目镜 放大倍率 = 1000mm / 20mm =5 0倍
天文望远镜
为什么用裸眼看不到50米处的硬币呢?
物镜: 把远方目的发出的光会聚到焦点上〔在焦点上呈像〕;
目镜: 把物镜焦点上的像放大,使之在您的视网膜上呈像。
这和放大镜的原理一样,它把小的物体放大后在您的 视网膜上呈像,这样小的物体看起来就变大了。
物镜 镜筒
赤道仪
天文望远镜
寻星镜 目镜
折射望远镜与赤道仪
地平式安装
地平式的安装很常见,是一种具有两根轴的支 架,望远镜装在上面,可以很方便地调整指向的方 向和高度。初学者运用地平式安装找星应该没什么 问题:想看哪儿就指向哪儿好了!
缺陷:本来对准了一颗星, 可一会以后,这颗星就跑到 了视场外了,并且运用的放 大倍率越高,这种景象越明 显。
பைடு நூலகம்道仪
赤道仪的主要目的就是为了抑制地球自转的影响,追踪星体使其坚持在视野 中,我们知道,星空东升西落的景象就是由于地球自转而引起的,地球由西向东 自转, 24小时转360度,我们只需设计一个安装让望远镜转动的速度和地球一样, 而方向那么是由东向西,抵消地球自转,这就是赤道仪的原理。
谢谢大家!
天文望远镜各种类目镜的详细介绍与图解
![天文望远镜各种类目镜的详细介绍与图解](https://img.taocdn.com/s3/m/b97a120aa6c30c2259019e74.png)
目鏡的作用是把望遠鏡主鏡的影像放大,雖然一塊透鏡也可以造成目鏡,但為了達至最佳效果,大多數的目鏡都是由二塊或者多至七塊透鏡組成。
目鏡主要由兩組透鏡合成,對著主鏡,接收著主鏡光束的透鏡稱為視場透鏡(field lens),接近眼睛的透鏡是目透鏡(eye lens)。
正目鏡和負目鏡目鏡可分為正目鏡和負目鏡,正目鏡表示望遠鏡成形的實像 ( real image ) 在目鏡之外;負目鏡則表示望遠鏡的的虛像 ( virtual image ) 出現於目鏡內。
所以正目鏡可當普通放大鏡用,把擺放在目鏡前的物體放大,負目鏡則不可以。
a.出射瞳孔 ( Exit pupil )由主鏡射進來目鏡的光束,再離開目鏡的目透鏡成為細小光束的橫切直徑,就是出射瞳孔,或稱作藍斯登環 ( Ramsden disk ) 。
出射瞳孔愈大,影像愈光亮。
出射瞳孔最好能夠配合人的瞳孔在晚間的寬度,約5mm 至 9mm,這樣在黑夜觀看暗星体最恰當。
應該要說清楚一點,出射瞳孔是要比我們的瞳孔細一些,否則進入不到眼睛的多餘光,便給浪費了.出射瞳孔出射瞳孔的直徑由入射瞳孔光束的大小所限制,入射瞳孔即望遠鏡的口徑,它們的關係在第一章中己列出。
至於量度出射瞳孔的直徑,我們可以用一張白紙或磨砂玻璃放在目鏡後,量度最清晰的光環。
得到它的直徑後,我們還可以用下列公式求出不知目鏡焦距的值。
例: 望遠鏡直徑 8 吋,焦距 56 吋,由望遠鏡系統量度到的出射瞳孔直徑是 1/14 吋,求自製目鏡的焦距。
出射瞳孔直徑和觀察用途倍率出射瞳孔直徑每吋放大倍數觀察對象十分低倍4~7 mm3~6 x寬視野深空星體。
低倍2~4 mm6~12 x常用倍率,找尋星星和觀看深空星體。
中倍1~2 mm12~25 x月亮,行星,細小深空星體,寬視角雙星。
高倍0.7~1.0 mm25~35 x 月亮,在大氣穩定下觀看行星,雙星,星團。
十分高倍0.5~0.7 mm35~50 x大氣穩定下觀看行星和窄視角雙星。
天文望远镜的目镜种类与结构
![天文望远镜的目镜种类与结构](https://img.taocdn.com/s3/m/2d5b140828ea81c759f578b8.png)
天文望远镜的目镜种类与结构1,惠更斯目镜2,荷兰科学家惠更斯于1703年设计,有两片平凸透镜组成,前面为场镜,后面为接目镜,他们的凸面都朝向物镜一端,场镜的焦距一般是接目镜的2-3倍,镜片间距是它们焦距之和的一半。
惠更斯目镜视场约为25-40度。
过去,惠更斯目镜是小型折射镜的首选,但随着望远镜光力的增大,其视场小,反差低,色差,球差场曲明显的缺点逐渐暴露出来,所以目前这种结构一般为显微镜的目镜采用。
焦距: 8mm ~ 25mm, 出瞳距离5~10 mm,视场25~40度接目镜的放大倍率 k=250mm/f mm2,冉斯登目镜于1783年设计成功,也是两片两组结构,由凸面相对,焦距相同的两个平凸透镜组成。
间距为两者焦距和的2/3-3/4,其色差略大,场曲显著减小,视场约为30-45度,目前已很少采用。
焦距: 4mm ~ 30mm, 出瞳距离0~ 5 mm,视场25~40度3,凯尔纳目镜是在冉斯登目镜的基础上发展而来,出现于1849年,主要改进是将单片的接目镜改为双胶合消色差透镜,大大改善了对色差和边缘像质的改善,视场达到40-50度,低倍时有着舒适的出瞳距离,所以目前在一些中低倍望远镜中广泛应用,但是在高倍时表现欠佳。
另外,凯尔纳目镜的场镜靠近焦平面,这样场镜上的灰尘便容易成像,影响观测,所以要特别注意清洁。
美国一家公司在凯尔纳目镜的基础上进一步改进,研制出了RKE目镜,其边缘像质要好于经典结构。
焦距: 6mm ~ 25mm, 出瞳距离5~14 mm,视场40~52度4,普罗素目镜又称为对称目镜。
由完全相同的两组双胶合消色差透镜组成,其参数表现与OL目镜相当,但具有更大的出瞳距离和视场,造价更低,而且适用于所有的放大倍率,是目前应用最为广泛的目镜,曾派生出多种改进型。
焦距: 3mm ~ 55mm, 出瞳距离5~46 mm,视场42~52度5,阿贝无畸变目镜(简称OR目镜)1880年由德国蔡司公司创始人之一的阿贝设计,为四片两组结构,其中场镜为三胶合透镜,接目镜为平凸透镜,该目镜成功的控制了色差和球差,并把鬼像和场曲降低到难以察觉的程度,它还具有40-50度的平坦视场和足够的出瞳距离,在各倍率都有良好表现,一直被广泛采用。
天文望远镜光学结构
![天文望远镜光学结构](https://img.taocdn.com/s3/m/d9a1540af78a6529647d535e.png)

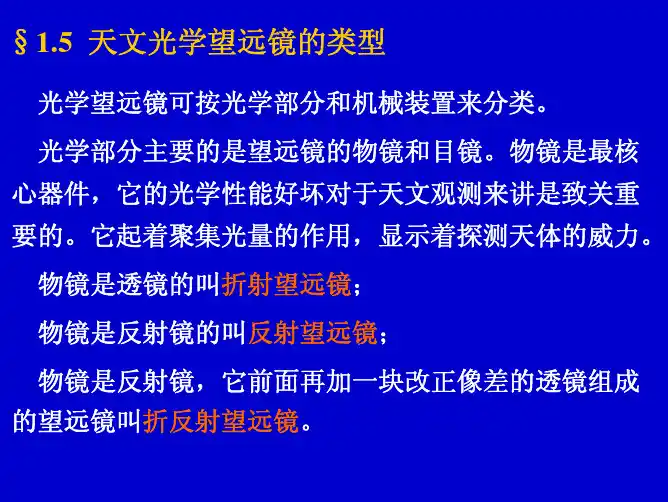

天文望远镜光学结构望遠鏡按光學結構主要分三大類型:折射式、反射式、及折反射式。
折射鏡外貌及內部光學構造折射式望遠鏡﹝Refractor﹞十七世紀初由科學家伽利略發明,是最早出現的望遠鏡。
當時的折射鏡十分簡單,鏡筒上端是單片凸透鏡片,另一端焦點位置則用一片凹透鏡片作為目鏡把成像放大,所以成像出現很大色差,極影響成像的清晰度,直至後期消色差物鏡﹝Achromatic Lens﹞被發明,望遠鏡的質素才大為改善。
消色差物鏡基本上由兩片不同折射率的玻璃透鏡組成﹝見右上圖﹞,達到消除色差效果。
現代的折射鏡都是採用消色差物鏡組合﹝低品質或玩具的例外﹞,更高耍求的則採用三鏡片物鏡,或使用低色散玻璃,如螢石玻璃等來製造物鏡,但這類望遠鏡售價十分高昂。
目前,技術水平較高的廠家以傳統標準光學玻璃製造的消色差物鏡己達到頗理想效果,近年由於技術提高和產量增加,供應業餘愛好者的商品售價更較多年前便宜。
反射鏡外貌及內部光學構造反射式望遠鏡﹝Reflector﹞折射鏡出現後約半個世紀1668年, 科學家牛頓發明了反射鏡,所以這類望遠鏡一直以牛頓式反射鏡Newtonian 稱呼。
當時牛頓認為折射鏡的透鏡做成色差,影響成像的清晰度,所以發明了反射鏡,因為反射鏡不會做成色差現象。
牛頓式反射鏡是由一塊凹反射主鏡及一塊平面副鏡組成,平面副鏡放置在鏡筒前端成45 度角,光線進入鏡筒後,經主鏡反射回前端的副鏡再屈折90 度至鏡筒外側聚焦成像,再經目鏡放大。
所以牛頓式反射鏡是在鏡筒上端外側觀看﹝見上圖﹞。
牛頓當年的反射鏡採用銅材料製成主鏡,後來才發展至採用玻璃並鈹上金屬銀作反射膜,現今的主鏡和副鏡都是鍍上鋁金屬膜和加上保護膜,望遠鏡鏡可使用很長時間而無須重鍍反射膜。
牛頓式反射鏡是三類型望遠鏡中最易製造的一種,所以業餘者自製天文鏡也選擇這款型式,對廠家生產來說,牛頓式反射鏡自然是售價最便宜,所以亦較多入門者選用。
折反射鏡外貌及內部光學構造折反射式望遠鏡﹝Catadioptric﹞是二十世紀才發明的望遠鏡,這類望遠鏡有兩類型式,一類是施密特卡式﹝Schmidt Cassegrain﹞,另一類是馬克蘇托夫式﹝Maksutov﹞,但大多數廠製望遠鏡都以施密特式為主,原因是施密特式的矯正透鏡較易生產大口徑,所以這類望遠鏡在口徑上有很多選擇,而大口徑的馬克蘇托夫望遠鏡生產困難及售價非常昂貴,所以商品都以小口徑為多。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
目鏡的作用是把望遠鏡主鏡的影像放大,雖然一塊透鏡也可以造成目鏡,但為了達至最佳效果,大多數的目鏡都是由二塊或者多至七塊透鏡組成。
目鏡主要由兩組透鏡合成,對著主鏡,接收著主鏡光束的透鏡稱為視場透鏡(field lens),接近眼睛的透鏡是目透鏡(eye lens)。
正目鏡和負目鏡
目鏡可分為正目鏡和負目鏡,正目鏡表示望遠鏡成形的實像 ( real image ) 在目鏡之外;負目鏡則表示望遠鏡的的虛像 ( virtual image ) 出現於目鏡內。
所以正目鏡可當普通放大鏡用,把擺放在目鏡前的物體放大,負目鏡則不可以。
a.出射瞳孔 ( Exit pupil )
由主鏡射進來目鏡的光束,再離開目鏡的目透鏡成為細小光束的橫切直徑,就是出射瞳孔,或稱作藍斯登環 ( Ramsden disk ) 。
出射瞳孔愈大,影像愈光亮。
出射瞳孔最好能夠配合人的瞳孔在晚間的寬度,約
5mm 至 9mm,這樣在黑夜觀看暗星体最恰當。
應該要說清楚一點,出射瞳孔是要比我們的瞳孔細一些,否則進入不到眼睛的多餘光,便給浪費了.
出射瞳孔
出射瞳孔的直徑由入射瞳孔光束的大小所限制,入射瞳孔即望遠鏡的口徑,它們的關係在第一章中己列出。
至於量度出射瞳孔的直徑,我們可以用一張白紙或磨砂玻璃放在目鏡後,量度最清晰的光環。
得到它的直徑後,我們還可以用下列公式求出不知目鏡焦距的值。
例: 望遠鏡直徑 8 吋,焦距 56 吋,由望遠鏡系統量度到的出射瞳孔直徑是 1/14 吋,求自製目鏡的焦距。
出射瞳孔直徑和觀察用途
倍率出射瞳孔直徑每吋放大倍數觀察對象
十分低倍4~7 mm3~6 x寬視野深空星體。
低倍2~4 mm6~12 x常用倍率,找尋星星和觀看深空星體。
中倍1~2 mm12~25 x月亮,行星,細小深空星體,寬視角雙
星。
高倍0.7~1.0 mm25~35 x 月亮,在大氣穩定下觀看行星,雙星,星團。
十分高倍0.5~0.7 mm35~50 x大氣穩定下觀看行星和窄視角雙星。
b.目視距離 ( Eye relief )
目視距離就是眼睛離開目鏡,而又可完全觀看整個視野的寬度。
由量度出射瞳孔與目鏡間的距離便可得到它的數值。
配戴眼鏡的朋友,需要最少15mm 至20mm 的目視距離。
若然寬度太短,視野外圍就會被避擋,形成鎖匙孔現象。
傳統設計目鏡的目視距離和焦距成正比。
即焦距短,目視距離小;焦距長,目視距離大。
不過,新近設計的目鏡無論焦距長短,目視距離也很長,對戴眼鏡的同好來說是一個喜訊。
而且 Vixen 的 Lanthanum LX 系列,Tele Vue 的
Radian 型和 Pentax SMC XL 型目鏡更特別,不同焦距目鏡的目視距離也是20mm長,這是因為它們應用了巴羅鏡設計去增加目視距離。
c. 視埸 ( Field of view )
天文望遠鏡的視野就是可看見景物的視角 ( angular field of view ) ,以孤角表示。
觀看地面風景的望遠鏡視野 ( linear field of view ) 則以平面距離表示,例如我們可以用一個雙筒鏡觀看離開自己1000 碼,而寬度可達至373 呎的風景,視角便是 7.1 度了。
你只要把視角來乘 52.5 便可以用視埸計回平面視距離寬度。
例如視角 8 度的雙筒鏡,它的平面視野便是 420 呎了。
視角愈大,可看見的面積愈大。
視埸和放大率成反比,放大倍數大,則視埸狹窄。
視埸分為實際視場 ( real field ) 和目鏡視場( apparent field )。
透過望遠鏡可見的那片天空稱為實際視場α,在目鏡內可看見的天空稱作目鏡視場β。
目鏡的視場規限於視場環 ( field stop ) 的直徑大小 ( d )。
例 : 一個 25mm 焦距,20mm 直徑視場環的目鏡,求它的目鏡視場。
例 : 一枝 8 吋口徑 f/10 的望遠鏡,應用上述的目鏡,其視場環是 20mm ,求望遠鏡的實際視場。
由上圖可見到,望遠鏡的放大倍數可用入射主鏡光線的夾角(α )和目鏡的夾角(β) 之比來求出。
放大數倍也可以用視場方式表達。
由上面公式,可知要廣寬視野就要低倍率,亦即是說放大倍率低的目鏡便擁有廣大視場。
例: 一枝 8 吋口徑 Schmidt-Cassegrain 望遠鏡,焦距 2000mm ,目鏡焦距 20mm ,目鏡視場50° ,求望遠鏡的實際視場。
目鏡的種類
公元1703年,Christian Huygens 發明的第一隻利用兩塊透鏡片組合式的目鏡,經過三百年,很多新款由電腦輔助設計的目鏡也相繼出現,同時也應用了現代高質素的玻璃,成像質量已遠超越原形設計的目鏡。
其不單擁有大視埸,也大大改進了近透鏡片邊緣像的清晰度。
以往大多數的目鏡都會以發明者命名,而且會把一或兩個大草英文字和數目字刻在旁邊,表示它們所屬類形和焦距。
例如R12 即藍斯登型12mm 焦距目鏡。
普通目鏡框外直徑( O.D. outside diameter )有三種規格︰
a. 各種類形目鏡構造和用途
H型乃經典目鏡。
是第一隻利用二片透鏡組合成的目鏡,它矯正了單透鏡目鏡旁邊緣出現的彩色現象。
但焦平面在鏡內,所以能加十字線。
因為有場曲缺點,只應用在長焦比如f/8 以上望遠鏡。
H 型現在有多種款式,
AH ( 消色差 H achromatic Huygens),和 HM ( 改良形 H)。
Edmund Scientific 牌 RKE 型目鏡 ---- 12 mm 焦距,目視距離 10.7 mm,視場45°。
Vixen 牌 Super-wide LVW 型廣角目鏡 ---- 3.5, 5, 8, 13, 17, 22mm,目鏡框外直徑是1.25",目視距離全部是 20mm 長,這種設計令到它和普通目鏡外型有明顯的分別 ------ 焦距愈長目鏡尺寸愈短,焦距愈短目鏡身愈長。
b. 免重調焦目鏡 ( Parfocal eyepiece )
當目鏡廠商宣稱它們的目鏡是 Parfocal 的,這即是說當我們轉換不同焦距目鏡時也不用重新對焦。
這是因為它們的目鏡焦平面與目鏡肩托是相隔同一位置的。
通常用同一目鏡牌子的同一系列目鏡也有這種特式,但購買時要先查看清楚說明介紹,但不同廠商的產品則多數要重新再調校焦點了。
Meade 牌 plossl 型目鏡 ---- 5, 6.7, 9.5, 16, 25mm 是 parfocal,
最右面 40mm 目鏡除外。
很明顯左方五個目鏡的框至肩托之長度是相同的。
目鏡的選擇
普通的目鏡焦距有 6mm至 40mm ,我們應採用目鏡外口徑 1.25" 和目視距離長的款式,經濟的可採用0.95" 的目鏡。
磨鏡者自製的望遠鏡質素若果不是很高的話,作者提議首先應選購一隻低倍的 25mm 焦距目鏡,其後再買隻中倍目鏡,這時可考慮 12.5mm 的 K 或 Or 式,再高倍的目鏡便要 6mm plossl 式或 Or 式了。
理論上目鏡最短可用到焦比除以 2 的焦距,即 f/8 最高可用到 4mm 焦距。
但短焦高倍目鏡要求高的鏡面質素才能全面發揮功能,否則磨鏡者只能看見白濛濛一片的影像。
磨鏡者選購高倍目鏡時認真要檢定一
下自己的主鏡質素,看看是否可以承受這樣高倍的放大。
