家用配电箱安装方法
配电箱、柜安装施工工艺
配电箱、柜安装施工工艺一、概述配电箱、柜安装施工工艺旨在指导安装人员正确安装配电箱和柜，确保电力系统的正常运行和安全稳定。
本文档将介绍配电箱、柜安装的步骤和注意事项。
二、安装步骤1. 安装位置选择：选择合适的位置安装配电箱和柜，确保其容易操作和维护，同时要考虑避免与其他设备或建筑物发生碰撞。
2. 安装基准确定：根据设计要求和实际情况，确定安装配电箱和柜的基准点，并进行标记。
3. 固定支架安装：根据基准点，安装固定支架，并使用螺栓将其牢固固定。
4. 配电箱、柜安装：将配电箱和柜放置在支架上，并使用螺丝将其固定在支架上，确保稳定牢固。
5. 连接电缆：根据设计要求和接线图，连接配电箱、柜的电缆，确保连接正确、牢固可靠。
6. 安装其他配件：根据需要，安装配电箱、柜的其他配件，如仪表、保护设备等。
7. 调试测试：完成安装后，进行必要的调试测试，确保配电箱、柜能够正常工作。
三、注意事项1. 安全第一：在进行安装工作时，始终要注意安全，佩戴好防护装备，遵守相关安全操作规程。
2. 操作规范：按照设备制造商的安装规程和要求进行安装，不得随意改动或拆卸设备。
3. 线缆排列整齐：在连接电缆时，要注意排列整齐，避免交叉和缠绕，确保信号传输正常。
4. 标识清晰：对于配电箱、柜的各个部分和连接线缆，应进行清晰的标识，方便日后操作和维护。
5. 及时清理：在安装完成后，应及时清理安装现场，清除多余杂物和垃圾。
以上是配电箱、柜安装施工工艺的简要介绍。
在实际操作中，应根据具体情况和其他相关规定进行施工，确保安全和合规性。
家用配电箱安装方法及安装要点
家用配电箱安装方法及安装要点1. 安装前的准备工作嘿，朋友们！说到家用配电箱，咱们得先聊聊怎么准备。
你知道配电箱就像是咱们家的电力“大管家”，它得把电流分配得妥妥当当，让家里的每个角落都能“电力满满”！所以，安装之前，咱们得先准备好一些东西。
1.1 选择合适的配电箱首先，咱们要选择一个合适的配电箱。
哎呀，这个可是非常关键的，别小看了它的作用。
配电箱有大有小，你得根据家里的电力需求来选择。
一般来说，家用的配电箱要是有足够的空余位置，能容纳你未来可能会增加的电器，比如你心心念念的新冰箱呀，或者是想要装的空调。
总之，选一个大一点的箱子，才不会让人感觉像是把大象塞进了鞋盒。
1.2 准备工具和材料安装之前，工具得准备齐全。
这就像是做饭之前得把菜准备好一样，工具缺一不可。
你需要螺丝刀、绝缘胶带、测电笔、以及电线，这些是必备的“厨具”。
然后，安全第一！记得准备好绝缘手套和安全眼镜，确保万无一失。
就像是做菜要带围裙，安装电器也要做好“安全防护”。
2. 安装步骤好了，咱们正式开始安装配电箱了。
别紧张，跟着我一步一步来，保证让你“装”得心满意足！2.1 选择安装位置首先，要选择一个合适的位置来安装配电箱。
通常，它会被装在墙壁上，离地大约1.5米的位置比较合适。
这样既方便你操作，又能避免小孩子乱摸。
选择的位置要远离潮湿的地方，也不要在厨房旁边，避免电箱被油烟熏得“黑乎乎”的。
就像你挑选房子一样，位置得“黄金地段”，才能保证它安安稳稳地工作。
2.2 安装配电箱配电箱选好位置后，接下来就开始安装了。
首先，要把配电箱的背板固定在墙上。
使用膨胀螺丝，把它牢牢地拧上，确保不会掉下来。
然后，把配电箱的前盖打开，看到里面那些五颜六色的电线了吗？别担心，按照说明书上的接线图来连接就行了。
注意，每根线都有它的“家族”——比如火线、零线、地线，它们各自要找对“家”。
记得在接线的时候，把电线的绝缘层剥开一点点，用绝缘胶带包好，以防漏电。
最后，把配电箱的前盖合上，用螺丝固定好，这样配电箱就安稳了。
配电箱安装方案

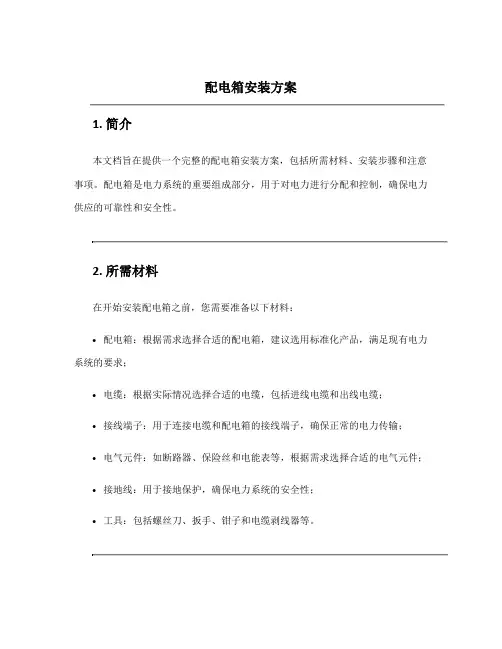

配电箱安装方案1. 简介本文档旨在提供一个完整的配电箱安装方案，包括所需材料、安装步骤和注意事项。
配电箱是电力系统的重要组成部分，用于对电力进行分配和控制，确保电力供应的可靠性和安全性。
2. 所需材料在开始安装配电箱之前，您需要准备以下材料：•配电箱：根据需求选择合适的配电箱，建议选用标准化产品，满足现有电力系统的要求；•电缆：根据实际情况选择合适的电缆，包括进线电缆和出线电缆；•接线端子：用于连接电缆和配电箱的接线端子，确保正常的电力传输；•电气元件：如断路器、保险丝和电能表等，根据需求选择合适的电气元件；•接地线：用于接地保护，确保电力系统的安全性；•工具：包括螺丝刀、扳手、钳子和电缆剥线器等。
3. 安装步骤3.1 确定合适的位置首先，根据实际情况确定配电箱的位置。
通常情况下，配电箱应安装在干燥通风的室内，远离易燃物品，并保证方便维护。
同时，需要确保配电箱与主电源之间的距离符合安全要求。
3.2 安装配电箱接下来，按照以下步骤安装配电箱：1.使用螺丝刀和扳手，将配电箱固定在选定的位置上。
确保配电箱牢固稳定。
2.使用电缆剥线器，将进线电缆和出线电缆的绝缘层剥离。
3.将进线电缆连接到配电箱的主电源输入端口。
使用扳手紧固接线端子，确保连接牢固。
4.将出线电缆连接到配电箱的分支输出端口。
同样使用扳手紧固接线端子。
5.检查所有连接是否紧固无松动。
3.3 安装电气元件一般情况下，配电箱需要安装断路器、保险丝和电能表等电气元件。
1.根据需要，在配电箱上安装断路器。
确保断路器与对应的回路连接，并正确安装在配电箱中。
2.安装保险丝。
根据实际情况选择合适的保险丝规格，并插入到保险丝座中。
3.安装电能表。
根据配电箱的设计，在合适的位置上安装电能表，并与电缆进行连接。
3.4 接地保护在安装配电箱时，接地保护是非常重要的。
确保以下步骤得到正确执行：1.选择合适的接地点。
接地点通常位于配电箱附近的地面上，选择合适的接地电阻。
配电箱的接线及安装方法

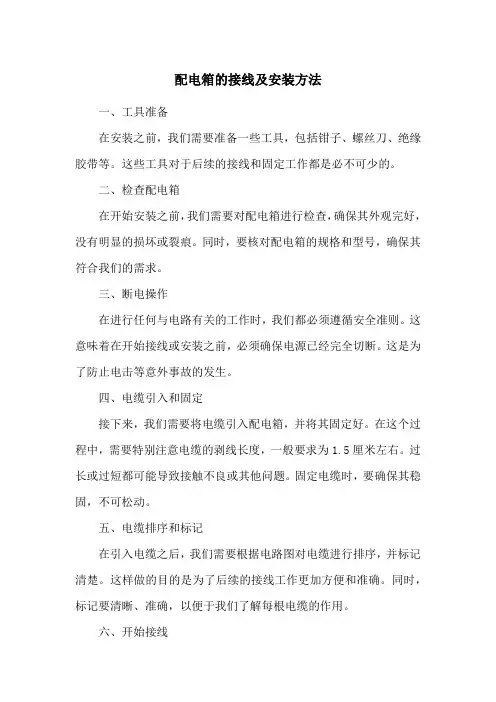

配电箱的接线及安装方法一、工具准备在安装之前，我们需要准备一些工具，包括钳子、螺丝刀、绝缘胶带等。
这些工具对于后续的接线和固定工作都是必不可少的。
二、检查配电箱在开始安装之前，我们需要对配电箱进行检查，确保其外观完好，没有明显的损坏或裂痕。
同时，要核对配电箱的规格和型号，确保其符合我们的需求。
三、断电操作在进行任何与电路有关的工作时，我们都必须遵循安全准则。
这意味着在开始接线或安装之前，必须确保电源已经完全切断。
这是为了防止电击等意外事故的发生。
四、电缆引入和固定接下来，我们需要将电缆引入配电箱，并将其固定好。
在这个过程中，需要特别注意电缆的剥线长度，一般要求为1.5厘米左右。
过长或过短都可能导致接触不良或其他问题。
固定电缆时，要确保其稳固，不可松动。
五、电缆排序和标记在引入电缆之后，我们需要根据电路图对电缆进行排序，并标记清楚。
这样做的目的是为了后续的接线工作更加方便和准确。
同时，标记要清晰、准确，以便于我们了解每根电缆的作用。
六、开始接线现在，我们可以开始进行接线工作了。
在这个过程中，需要遵循电路图和相关规范，确保每根电缆都正确连接到相应的端子上。
同时，要注意接线的美观性和紧凑性，不要让线缆过于杂乱。
在接线时，要使用适当的工具，如螺丝刀等，并注意力度，以免损坏电缆或端子。
对于每个接线端，都应该检查是否牢固连接，以确保电气性能的稳定。
七、检查和测试完成接线后，我们需要进行仔细的检查，确保没有任何错误或遗漏。
同时，为了确保配电箱的正常运行，我们还需要进行测试。
测试包括功能测试和安全测试两个方面。
功能测试主要是检查配电箱是否能够正常工作，而安全测试则是检查其是否符合安全标准。
如果在测试过程中发现问题，需要及时处理和解决。
八、整理和清洁最后，我们需要对配电箱进行整理和清洁，以确保其外观整洁、内部整洁。
在这个过程中，可以使用适当的清洁剂和工具，如吸尘器等。
同时，对于一些容易积尘的部位，可以进行适当的防护措施，如使用防尘罩等。
配电箱柜安装方法
配电箱（柜）安装方法一、配电箱（柜）安装介绍考虑进出配电箱电线、电缆的连接空间并预留好嵌入式安装的配电箱的墙体孔洞。
配电、控制柜在室内的位置原则上按图施工,列位置施工低压配电屏离墙安装时距墙体不应小于0∙8米,低压配电屏靠墙安装时距墙体不应小于0.05米;巡视通道宽不应小于L5米。
配电、控制柜需要安装在基础型钢上,型钢选用IO号槽钢立放。
二、工艺流程流程图三、具体施工方法1、弹线定位：根据设计要求确定配电箱（柜）位置，并按照箱（柜）的外形尺寸进行弹线定位，弹线定位的目的是找出预埋件或者膨胀螺栓的位置。
2、成套配电柜安装:1）基础型钢制作好后,应按图纸所标位置或有关规定。
（1）安装基础型钢时,应用水平尺找正、找平。
基础型钢安装的不平直度及水平度,每米长度应大于Imm,全长时应大于5mm;基础型钢的位置偏差及不平型度在全长时,均应小于5mm o基础型钢顶部宜高出室内摸平地面50mm o(2)基础型钢接地埋设的配电、控制柜的基础型钢应做良好的接地,低压开关柜及电气设备接地连接采用-50*5镀锌扁铁镀锌扁钢在基础型钢的两端分别与接地网进行焊接,变压器中性点与大地接地采用63*5镀锌扁铁焊接，焊接面为扁钢宽度的2倍。
2)配电、控制柜安装Q)配电、控制柜与基础型钢采取螺栓固定。
(2)配电、控制柜单独安装时,应找好配电、控制柜正面和侧面的垂直度。
(3)成列配电、控制柜安装时,可先把每个配电、控制柜调整到大致的位置上就位后再精确地调整第一面配电、控制柜,再以第一面配电、控制柜的柜盘面为标准逐台进行调整。
(4)配电、控制柜组立安装后,盘面每米高的垂直度应小于L5mm,相邻两盘顶部的(水平偏差应小于2mm;成列安装时,盘顶部水平偏差应小于5mm o3)配电、控制柜接地(1)成套柜应装有专用接地铜排接地铜排与柜体连接成电气通路才妾地铜排应用等截面的铜排与配电、控制柜基础接地干线扁钢牢固连接。
接地铜排与零排相互绝缘。
(2)配电、控制柜与基础型钢采用螺栓固定,每台柜宜单独与PE母排做接地连接,用不小于16mm2铜导线与柜上的PE母排接地端子连接牢固。
家用电箱接线方法

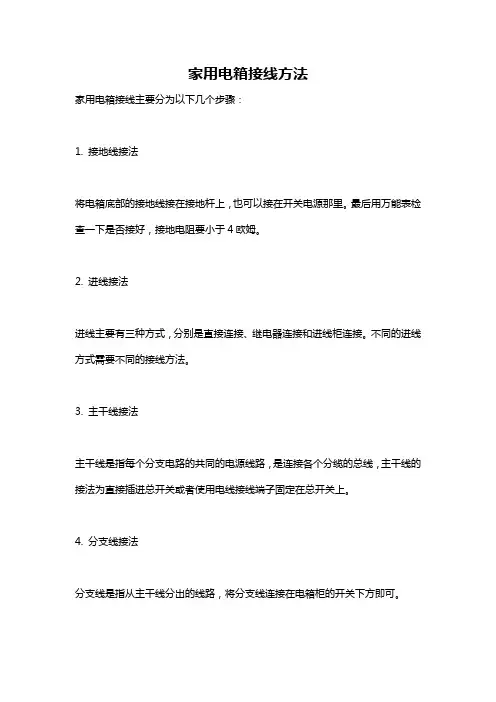

家用电箱接线方法
家用电箱接线主要分为以下几个步骤：
1. 接地线接法
将电箱底部的接地线接在接地杆上，也可以接在开关电源那里。
最后用万能表检查一下是否接好，接地电阻要小于4欧姆。
2. 进线接法
进线主要有三种方式，分别是直接连接、继电器连接和进线柜连接。
不同的进线方式需要不同的接线方法。
3. 主干线接法
主干线是指每个分支电路的共同的电源线路，是连接各个分缆的总线，主干线的接法为直接插进总开关或者使用电线接线端子固定在总开关上。
4. 分支线接法
分支线是指从主干线分出的线路，将分支线连接在电箱柜的开关下方即可。
在接线过程中需要注意，一定要确认电压和电流的大小是否符合要求，同时电线接触端要紧固牢固，接线口必须要整洁，防止漏电和短路。
配电箱安装施工方法及安装质量控制要点
配电箱安装施工方法及安装质量控制要点1、配电箱安装工艺方法（1）暗装配电箱安装时先安装箱体，再安装器件、面板。
面板要紧贴墙面，做到横平竖直。
（2）明装箱采用膨胀螺栓在混凝土墙固定。
（3）配电箱内接线前应对每个回路绝缘进行测试，并记录数值，出线回路应按图纸的标注套上相应的塑料套管，标明回路编号；配电柜内出线回路采用永久性塑料标牌予以回路标注。
（4）配电箱、柜本体要安装好保护接地线，箱门及金属外壳应有明显可靠的PE线接地。
（5）配电箱安装固定后，应进行防护，可采用硬纸板、塑料纸、粘胶带等，绑扎牢固，以防混凝土溅入损坏箱面及箱内元器件。
（6）配电箱通电试运行：配电箱安装完毕，且各回路的绝缘电阻测试合格后方允许通电试运行。
通电后应仔细检查和巡视，检查灯具的控制是否灵活、准确，开关与灯具控制顺序相对应。
如果发现问题，必须先断电，然后查找原因进行修复。
（7）配电箱、柜安装调试完毕后，最后在箱内分配开关下方用标签标上每个回路所控制的具体负荷、设备名称、位置，以便用户使用检修方便。
2、质量标准及质量控制要点（1）外形配电箱、柜位置、标高正确，柜内外清洁整齐，部件齐全，油漆完整无损，机械开孔合适光滑，护口齐全。
明箱后板紧贴墙面，暗设时面板四周紧贴墙面，砂浆饱满光滑无空鼓。
落地柜型钢基础平直，大小恰当、防腐完整，固定螺栓间距≤1mm。
箱盖、柜门开关灵活，箱、柜固定牢靠，箱面标签整齐、正确。
（2）内部箱内刀闸及熔断器等电器上端接电源，下端接负荷。
横装者左侧接电源，右侧接负荷。
箱、柜内开孔应使用液压开孔器，不得气割开孔，管孔应一致光滑，护口齐全，管、箱应丝扣连接。
有元器件的箱、柜门应有可靠接地，导线应绑扎成束，连接牢固、严密，不伤线芯，多股线压接端子使用专用液压钳，压接牢固，母排连接牢固紧密，接触处导电膏涂抹均匀。
用0.05×10mm塞尺检查：线接触者塞不进，面接触50mm宽度以下塞尺塞入不超过4mm，60mm及以上者不大于6mm，零母线在箱内采用零线端子板分路，零线端子板分支路排列位置，与相线相对应。
配电箱安装的施工方法(二)
配电箱安装的施工方法（二）引言：配电箱是电力系统中不可或缺的设备，其正确的安装施工方法对于电力系统的运行安全和稳定性至关重要。
本文将从五个大点来详细阐述配电箱安装的施工方法。
正文：一、施工前准备1. 确定配电箱的安装位置和布局，根据设计要求进行调整。
2. 检查配电箱的材料和设备是否符合规范要求，确保其质量和性能可靠。
3. 编制配电箱安装工程的施工方案，确定施工流程和时间计划。
4. 准备所需的施工工具和安全防护措施，确保施工过程的安全性。
二、配电箱支架的安装1. 安装配电箱支架之前，需进行基墩基础的施工，确保基础牢固稳定。
2. 根据设计方案，定好支架的位置和高度，使用合适的工具将支架固定在基础上。
3. 安装配电箱前，需要进行水平和垂直的检测，确保支架安装的准确性和稳定性。
4. 安装完支架后，进行防腐处理，延长支架的使用寿命。
5. 最后，对支架进行检查和调整，确保其与配电箱的连接牢固可靠。
三、电缆线路的敷设1. 根据设计方案确定电缆敷设的路线和规格，确保电缆的正确连接。
2. 将电缆按照设计要求进行长度和规格的剪裁，以及端子的安装。
3. 决定电缆敷设的方式，可以采用埋地、穿管、悬空等不同的方式。
4. 在敷设电缆时，要注意路线的整齐和布局的合理性，确保电缆的安全性和可靠性。
5. 最后，对电缆的敷设进行检查，确保接地和绝缘等关键环节的正确执行。
四、配电箱的安装1. 安装配电箱之前，要先检查箱体的正常性能和配件的完整性。
2. 根据设计要求，将配电箱固定在支架上，使用合适的工具进行紧固。
3. 连接配电箱与电缆的方式应满足安全和可靠性的要求。
4. 安装完毕后，对配电箱进行各项功能和安全性能的检测，确保其正常运行。
5. 最后，对配电箱进行清洁和防腐处理，延长其使用寿命。
五、工程验收和总结1. 完成配电箱安装后，进行整体的验收，确保施工符合相关规范和要求。
2. 验收时，需进行性能测试和电流负载测试，确保配电箱的安全和正常运行。
配电箱安装及安全用电措施
配电箱安装及安全用电措施一、配电箱的安装配电箱是用来将电能传输给各个电器设备的装置，它的安装至关重要，直接关系到用电的安全。
以下是配电箱安装的一些基本步骤：1.选择合适的位置：配电箱应该安装在通风良好、干燥、无渗水的地方，远离易燃易爆和腐蚀性物质，并且不容易被儿童触及。
2.确定安装高度：通常情况下，配电箱应该离地面至少1.8米高，以防止被水浸泡。
如果配电箱需要安装在室外，应该选择防雨防晒的位置，并且需要有防水罩。
3.安装接地线：配电箱需要进行接地处理，以确保用电安全。
接地线应该是导电性能良好的铜线，并且需要连接到地线的专用接地装置上。
4.正确接线：在安装配电箱之前，要仔细查看电器设备的功率，确定所需的导线规格和电线的数量。
用正确的方式进行接线，并确认无误后进行电源连接。
5.检查和测试：在完成配电箱的安装后，需要进行详细的检查和测试，确保每个插座和开关的正常工作。
检查是否有松动的接线，损坏的电线等，以及是否存在漏电现象。
安全用电是为了预防电火灾、电击事故和其他电器事故的发生，保障家庭电器设备的安全使用。
以下是一些常见的安全用电措施：1.合理布线：不要过度使用插座和延长线，防止过载和短路现象的发生。
插座和延长线应选择质量可靠、耐热耐用的产品，不要使用老化或破损的插座和延长线。
2.用电设备维护：定期检查和清洁电器设备，防止积尘和遗留物导致电器设备故障。
如有发现异常情况，如线路老化、电线接触不良等，应立即进行修复或更换。
3.安全使用电器：使用电器时要按照说明书的要求正确操作，不要违规使用。
特别注意离开家时要关闭电器设备的电源，不要空载运行。
4.防止电线过热：长时间使用高功率电器时，需要预防电线过热问题。
不要在电线下放置多余的物品，以便散热，并确保电线没有过载。
5.用电器设备要保持通风：避免电器设备密封或堆积在一起，以确保通风良好。
特别是一些耗电量大的设备，如冰箱、空调等，应保持周边空间畅通。
6.孩子禁止接触电源和插座：为了防止儿童触电，应该采取措施确保他们无法接触到电源和插座。
住宅配电箱接线步骤
住宅配电箱接线步骤
家庭安装配电箱的时候，一定要正确接线，才能够保证安全使用，应该如何正确接线？
一、家用配电箱怎么接线
1、家用配电箱接线的时候，首先需要将火线和零线区分开来，要找到漏电开关上面的不同标记。
因为零线用N字母来表示，火线对应的就是L字母。
区分好了之后，再将零线地线火线分组，按照不同的层次来布置。
线路布置的时候，要做到横平竖直。
2、空气开关的配线一般来说都是从左边来布置，配电箱通常是从右边来布置。
还要区分是什么用途的电线，如果是照明或者插座，可以选择1.5平方的电线。
如果是空调的回路，就要选择4平方的电线，而且不同相之间的零线是不能够共用的，在同一个接线端口，不能连接两个以上的电线。
二、家用配电箱怎么分配才合理
1、安装配电箱有两种方式，一种就是明装，可以直接装在墙上，再通过膨胀螺栓固定它的长度。
一般来说埋入要达到75毫米，还要保证有5毫米的一个余量。
总之，要保证安装非常牢固，同时四周不能够有空隙，面板要紧贴着墙面，与墙面接触的部分可以涂上防腐漆。
2、配电箱当中有交流、直流，以及不同的电压，应该有明确的标志，而且要区分开到底是用于哪个供电的。
比如有的是总开关，有的是日用的，或者厨房的、客厅的、卫生间的，电视的、照明的，或者插座的，这些上面都要做出不同的标记，才能够方便使用，后期维修也会更加便捷。
3、配置的时候还需要注意，不能将火线和零线搞混了，一旦接错了，就不会产生电源。
总结：以上介绍的就是家用配电箱应该如何正确接线，同时分配也非常重要，里面有很多的注意事项，要保证接线正确配置达标。
家庭配电箱的安装方法
家庭配电箱的安装方法嘿，咱今儿就来聊聊家庭配电箱的安装方法。
这可真是个重要的事儿啊，就好比家里的电力大管家呢！首先，你得找个合适的位置。
这位置可不能随便选，得既方便操作又安全可靠。
就好像你找对象，得找个贴心又靠谱的不是？然后呢，把配电箱稳稳地固定在那儿，可别让它摇摇晃晃的，不然就像那根基不牢的房子，随时可能出问题。
接下来就是接线啦！这可是个精细活儿，就跟绣花似的，得仔仔细细。
每根线都要接对地方，不能马虎。
就好比你走路，得一步一步踏稳了，不然就得摔跟头。
火线、零线、地线，都得各就各位，不能乱来。
你想想，如果接错了，那家里的电器还不得乱套啊，这可不行！安装开关也是有讲究的。
不同的开关有不同的功能，就像人的不同器官，各自发挥着作用。
空气开关、漏电保护器，都得安排得明明白白的。
这就好像给家里的电力系统穿上了一层保护衣，能在关键时刻保护咱的电器和人身安全呢。
还有啊，配电箱里面的布线也要整齐有序。
不能像那乱麻一样，缠成一团。
那多难看啊，而且还容易出问题。
要像那阅兵式上的队伍一样，整齐划一，这样看着舒服，用着也放心。
在安装的过程中，可千万别忘了安全第一啊！这可不是闹着玩的，电这玩意儿可得小心对待。
就好像老虎的屁股摸不得，电老虎也不能随便惹啊！要是不小心触电了，那可不得了。
所以一定要做好防护措施，戴上绝缘手套啥的。
等都安装好了，可别着急用，得好好检查检查。
看看有没有接错线的地方，开关能不能正常工作。
这就跟考试完了检查试卷一样，得认真仔细，不能放过一个错误。
要是有问题，赶紧改正，可别等出了问题才后悔莫及。
家庭配电箱的安装啊，说简单也不简单，说难也不难。
只要你用心去做，就一定能做好。
这就好比盖房子，一砖一瓦都得用心堆砌，才能建成坚固的大厦。
咱家里的电力系统也是一样，每一个环节都要认真对待，才能让家里的电器正常运转，让我们的生活更加舒适便利。
怎么样，是不是觉得挺有意思的？赶紧动手试试吧！。
配电箱的五种安装方法
配电箱的五种安装方法
1.壁挂式安装：将配电箱固定在室内或室外的墙壁上，通过安装螺丝或使用挂钩等方式来固定配电箱。
2.立柱式安装：将配电箱设置在专门的立柱上，通常适用于室外使用，例如公共区域或工业领域。
3.地面式安装：将配电箱直接安装在地面上，适用于地下室或地面建筑。
4.底座式安装：将配电箱安装在专门设计的底座上，适用于需要移动或调整位置的场合。
5.嵌入式安装：将配电箱嵌入墙体或地面中，使之与周围环境融为一体，适用于要求美观度高的场合。
简述配电箱安装步骤及要求
简述配电箱安装步骤及要求配电箱是电力系统中的重要设备，用于对电能进行分配和控制。
正确的配电箱安装步骤和要求对于保障电力系统的安全稳定运行至关重要。
下面将简要介绍配电箱安装的步骤和要求。
一、安装步骤：1.确定安装位置：选择一个干燥、通风良好的位置安装配电箱，远离易燃易爆物品，并确保周围没有遮挡物。
2.安装支架：根据配电箱的尺寸和重量，选择合适的支架进行安装。
支架必须牢固可靠，能够承受配电箱的重量。
3.安装导轨：将导轨固定在支架上，导轨用于固定和安装配电箱的模块。
4.接地处理：配电箱必须正确接地，以确保人身安全和设备正常运行。
接地线应连接到配电箱的接地螺丝，并与地面接地系统连接。
5.安装配电箱：将配电箱的模块安装在导轨上，并确保模块与导轨连接牢固。
注意避免模块之间的短路和接触不良。
6.连接电源线：将电源线连接到配电箱的输入端，确保连接牢固可靠，避免接触不良和短路。
7.连接负载线：将负载线连接到配电箱的输出端，确保连接牢固可靠，避免接触不良和短路。
8.安装门锁：配电箱的门上应安装可靠的锁，以防止未经授权的人员打开和操作配电箱。
9.整理线缆：将电源线和负载线整理好，避免交叉和纠缠，确保线路的清晰和整洁。
10.检查和测试：完成安装后，对配电箱进行全面检查和测试，确保所有连接正确可靠，没有漏电和短路等问题。
二、安装要求：1.安全要求：配电箱的安装必须符合相关的安全规范和标准，保证人身安全和设备安全。
2.通风要求：配电箱应安装在通风良好的位置，避免过热和积灰，确保设备的正常运行和散热。
3.可靠性要求：配电箱的安装必须牢固可靠，能够承受正常运行时的振动和冲击，确保设备的稳定性和长寿命。
4.接地要求：配电箱必须正确接地，接地电阻应符合相关标准，以确保人身安全和设备的正常运行。
5.布线要求：电源线和负载线的布线应合理有序，避免交叉和纠缠，方便日后的维护和管理。
6.操作要求：配电箱的开关、按钮和指示灯等操作元件应明确标识和操作说明，方便操作和维护人员的使用。
配电箱安装的施工方法
配电箱安装的施工方法配电箱是电力系统中的重要设备，用于进行电能分配、控制和保护。
配电箱的正确安装可以保证电气系统的安全稳定运行。
下面是配电箱安装的施工方法：1.施工前的准备工作-根据设计图纸确定配电箱的位置。
选择离电源近、通风良好、避免人员频繁经过的地方。
-根据电气设计确定配电箱的型号、容量和配线规格，并购买所需材料和工具。
-准备好所需的施工人员和安全防护措施。
2.安装配电箱-施工前先检查配电箱本身，确保无损坏和质量问题。
-根据设计要求将配电箱固定在墙上或支架上，确保牢固可靠。
-按照电气设计要求连接进线和出线。
首先将进线与主干线连接，然后将出线与终端设备连接。
-进线和出线的连接必须牢固，并采取必要的绝缘和保护措施，避免电线短路或触电事故的发生。
-在连接线路时，要确保连接的正确性，例如使用接线端子、压线端子等。
-安装好配线后，用万用表或测试仪器对线路进行必要的测试和测量，确保线路的连通性和电气参数的正常。
3.安装附件和装置-根据设计要求，安装配电箱的附件和装置，如熔断器、空气开关、电表等。
-在安装附件和装置时，根据电气设计要求接线，并确保连接的正确性。
-安装完成后，使用万用表或测试仪器进行必要的测试和测量，确保附件和装置的工作正常。
-定期进行维护和检查，确保配电箱和附件的长期安全运行。
4.安全措施-在施工过程中，必须严格遵守安全规范，佩戴好安全帽、安全鞋和其他必要的防护用品。
-施工现场必须设置明显的安全警示标志，确保其他人员不擅自接近施工区域。
-施工前必须切断电源，确保施工现场没有电流。
-施工结束后，对施工现场进行清理，将不需要的工具和材料收拾妥当，并检查施工现场是否存在隐患。
以上是配电箱安装的施工方法，每一步都需要严格按照设计要求和安全规范进行操作，确保配电箱的正常运行和使用。
在施工过程中要注意安全，遵守规范，确保电气系统的安全稳定运行。
家用配电箱安装方法
家用配电箱安装方法
家居装修中水电阶段是装修过程的一大要点。
家庭电路的铺设更是至关重要的环节,家庭配电箱安装涉及到家居用电的平安。
1、明装配电箱，配电箱安装在墙上时，应采纳开脚螺栓(胀管螺栓)固定，螺栓长度一般为埋入深度(75～150mm)、箱底板厚度、螺帽和垫圈的厚度之和，再加上5mm 左右的“出头余量”。
对于较小的配电箱，也可在安装处预埋好木砖(按配电箱或配电板四角安装孔的位置埋设)，然后用木螺钉在木砖处固定配电箱或配电板。
2、暗装配电箱，配电箱嵌入墙内安装，在砌墙时预留孔洞应比配电箱的长和宽各大20mm 左右，预留的深度为配电箱厚度加上洞内壁抹灰的厚度。
在圬埋配电箱时，箱体与墙之间填以混凝土即可把箱体固定住。
3、配电箱应安装坚固，横平竖直，垂直偏差不应大于3mm;暗装时，配电箱四周应无空隙，其面板四周边缘应紧贴墙面，箱体与建筑物、构筑物接触部分应涂防腐漆。
4、配电箱内装设的螺旋式熔断器，其电源线应接在中间触点的端子上，负荷线应接在螺纹的端子上。
这样，在装卸熔芯时不会触电。
瓷插式熔断器应垂直安装。
5、配电箱内的沟通、直流或不同电压等级的电源，应具有明显的标志。
照明配电箱内，应分别设置零线(N 线)和爱护零线(PE 线)汇流排，零线和爱护零线应在汇流排上连接，不得绞接，应有编号。
6、导线引出面板时，面板线孔应光滑无毛刺，金属面板应装设绝缘爱护套。
金属壳配电箱外壳必需牢靠接地(接零)。
图文教会你配电箱如何接线
图文教会你配电箱如何接线作业条件及现场准备工作1、箱体安装完毕。
2、箱内空开、配线导线、配线扎带等已经准备完毕，并且符合设计图纸、配电箱安装要求、施工工序;导轨安装要水平，并与盖板空开操作孔相匹配。
空开安装1、空开安装时首先要注意箱盖上空开安装孔位置，保证空开位置在箱盖预留位置。
其次开关安装时要从左向右排列，开关预留位应为一个整位。
2、预留位一般放在配电箱右侧。
第一排总空开与分空开之间有预留一下完整的整位用于第一排空开配线。
导线选择1、零线颜色要采用蓝色。
2、照明及插座回路一般采用2.5mm2导线，每根导线所串连空开数量不得大于3个。
空调回路一般采用2.5mm2或4.0mm2导线，一根导线配一个空开。
3、不同相之间零线不得共用，如由A相配出的第一根黄色导线连接了二个16A的照明开空，那么A相所配空开零线也只能配这两个空开，配完后直接边接到零线接线端子上。
第一排零线4、箱体内总空开与各分空开之间配线一般走左边，配电箱出线一般走右则。
5、箱内配线要顺直不得有纹接现象，导线要用塑料扎带绑扎，扎带大小要合适，间距要均匀。
6、导线弯曲应一致，且不得有死弯，防止损坏导线绝缘皮及内部铜芯。
第二排零线配线1、A相线为黄、B相线为绿、C相线为红。
2、照明及插座回路一般采用2.5mm2导线，每根导线所串连空开数量不得大于3个。
空调回路一般采用2.5mm2或4.0mm2导线，一根导线配一个空开。
空开A相配线3、由总开关每相所配出的每根导线之间零线不得共用，如由A相配出的第一根黄色导线连接了二个16A的照明开空，那这两个照明空开一次侧零线也是只从这二个空开一次侧配出直接连接到零线接线端子。
4、箱体内总空开与各分空开之间配线一般走左边，配电箱出线一般走右则。
空开B相配线5、箱内配线要顺直不得有纹接现象，导线要用塑料扎带绑扎，扎带大小要合适，间距要均匀。
6、导线弯曲应一致，且不得有死弯，防止损坏导线绝缘皮及内部铜芯。
空开C相配线导线捆扎1、导线要用塑料扎带绑扎，扎带大小要合适，间距要均匀,一般为100mm。
配电箱柜安装施工方法与技术措施
配电箱柜安装施工方法与技术措施配电箱和柜的安装施工是确保电气设备安全运行的重要环节，下面将介绍配电箱和柜安装施工的方法和技术措施。
1.前期准备工作在进行配电箱和柜的安装施工之前，需要做好以下准备工作：-对施工现场进行评估，包括检查安全环境、确定安装位置和确保通风通道；-确定所需的材料和工具，如配电箱、柜、导线、端子、工具箱等；-制定详细的施工方案，包括安装位置、布线路径等；-根据工程需求，预先做好施工图纸和相关记录。
2.安装位置选择选择合适的安装位置对配电箱和柜的安全运行非常重要。
应该确保安装位置符合以下要求：-墙壁应坚固，不能出现明显的裂缝和结构问题；-避免选择有易燃物质或湿度较高的位置；-确保安装位置方便维修和操作。
3.安装施工方法安装配电箱和柜的步骤如下：-根据施工方案和图纸确定安装位置和布线路径；-根据布线路径预先开孔，确保孔的位置准确；-根据布线路径将导线从主线引入到配电箱或柜内，使用端子连接导线；-安装配电箱或柜，并确保固定牢固；-进行电气缺陷检测和接地。
4.技术措施为保证配电箱和柜的安全运行，需要采取以下技术措施：-严格按照施工图纸和方案进行工程施工；-采用优质的配电箱和柜，确保其物理和电气性能符合规范要求；-做好电气接地，确保接地电阻符合规范要求；-修理和调试完成后，进行电气设备的试运行和验收，确保设备正常运行。
总结配电箱和柜的安装施工是电气工程中的重要环节，施工过程中要做好前期准备工作，并选择合适的安装位置。
在安装过程中，要严格按照施工方案和规范进行施工，并采取相应的技术措施来确保配电箱和柜的安全运行。
配电箱安装施工方案及工艺方法
配电箱安装施工方案及工艺方法一、施工前准备1.确定施工方案和设计图纸，明确施工要求和技术要求。
2.采购所需的材料和设备，保证施工进度和质量。
二、安装配电箱1.根据设计图纸确定配电箱的安装位置，确定固定方式。
2.根据固定方式，进行地面或墙面的准备工作，确保基础牢固可靠。
3.进行配电箱的安装，首先确定配电箱的位置和高度，使用水平仪进行水平校准，安装并固定固定件。
4.安装箱体部件，首先安装箱盖，确保箱体整体密封性能，然后按照设计要求安装分隔板、导线槽等。
三、接线与布线1.根据设计要求进行进线、出线和分线的接线，确保连接的牢固可靠，导线的规格和数量要符合设计要求。
2.进行导线的布线工作，根据设计要求确定导线的走向和长度，进行导线的搭设和固定。
3.使用导线夹或端子连接器进行导线的连接，确保导线间的连接牢固可靠，并进行绝缘处理。
四、设备和仪表安装1.根据设计要求和技术规范进行设备和仪表的安装，首先进行设备的定位和固定，然后进行仪表的连接和固定。
2.连接设备和仪表的导线，确保连接牢固可靠，并进行绝缘处理。
3.进行设备和仪表的调试和试运行，检验其正常工作。
4.根据需要对设备和仪表进行标识，方便维护和管理。
五、防护与安全1.安装完毕后，对配电箱进行外观和内部的清洁，确保配电箱的干净整洁。
2.对配电箱进行防护，包括配电箱的防尘、防水、防火等防护措施，确保配电箱的安全运行。
3.对施工现场进行整理，清除垃圾和杂物，保持施工环境的整洁和安全。
六、施工质量控制1.在施工过程中，进行验收工作，确保施工进程和质量符合设计要求。
2.进行施工过程的监督和检查，及时解决施工中的问题和难点。
3.施工完毕后进行整体验收，对施工质量进行评估和检查，保证施工质量达到设计要求。
4.编写相关施工记录和报告，进行施工档案的整理和归档。
以上是配电箱安装施工方案及工艺方法的一些基本步骤，施工单位在具体施工过程中应根据设计要求、技术规范和现场实际情况进行调整和操作。
配电柜(箱)的安装方法
配电柜（箱）的安装方法
一、设备基架的制作与安装
（1）调直型钢。
将有弯的型钢调直，然后，按照图纸要求根据配电柜（箱）的安装尺寸预制基础型钢架，并刷好防锈漆。
（2）按照施工图纸所标位置，将预制好的基础型钢架放置在预留位置或预留铁件上，用水准仪或水平仪找平、找正。
找平的过程中，需要使用垫片的地方最多不能超过三片。
然后将基础型钢架与地面或预留铁件等使用螺栓固定牢固。
最终型钢钢架顶部高出地面（或地板）的高度根据配电柜（箱）厂家的技术要求确定，必须确保整个工程的统一协调与美观。
（3）基础型钢安装完毕以后，必须用铜线进行可靠的接地。
（4）然后将基础型钢支架刷两遍灰漆。
二、配电柜（箱）的安装
（1）按照施工图纸，按顺序将配电柜（箱）安装到相应的基础型钢上。
单独配电柜只找正面和侧面的垂直度。
成列配电柜（箱）各台就位后，先找正两端的配电柜（箱），再从柜下至上三分之二高的位置绷上小线，逐台找正，柜体不标准时以柜面为准。
在找正时，采用0.5mm的垫片进行调整，但每处垫片最多不超过三片。
然后按照配电柜（箱）的固定尺寸，在基础型钢上用手电钻钻孔。
（2）配电柜（箱）就位，找平、找正后，除基础型钢与柜体的固定、柜体与柜体、柜体与侧挡板等的连接均使用相应大小的镀锌螺丝进行固定。
户内配电箱安装施工方案
户内配电箱施工方案一、预埋、预留：主要工作是把电源管和配电回路暗埋管集中到配电箱设计位置。
分为两种情况，一是配电箱在砌体墙上，二是配电箱在混凝土墙上。
1、配电箱在混凝土墙上。
（1）混凝土墙厚度不能小于180mm，在土建墙体钢筋绑扎到位，封模之前，需用一个泡沫块暗埋在混凝土墙内，泡沫的质量要求为承压14Kg，以后将泡沫块挖走后，就是配电箱的安装位置。
配电箱的尺寸按400×220×100（宽×高×深）计，泡沫块尺寸按450×450×120（宽×高×深）计，泡沫块边安装高度按1.60米。
（2）箱体安装时，左右两侧可填塞混凝土砂浆，以固定箱体（3）箱体上下各有100的间距，接线管时才有操作空间。
（4）安装时，泡沫块底边距地1.6米，泡沫块平面与墙面在同一平面上，将泡沫块固定牢；用管塞将管口封堵严实后，塞入泡沫块；工作交接：安装工作完成后，电气施工员检查合格后，通知土建施工员进入封模工序。
（5）成品保护：土建在封模板时，严禁穿墙螺杆从泡沫块及泡沫块上下部位的管线范围穿过，以免线管被破坏后水泥砂浆进入而堵塞线管。
（6）文明施工：待土建拆模后，电气施工人员将泡沫块挖出，保护好管口，并且将泡沫清理干净，自行带离施工现场，放置到指定垃圾场。
2、配电箱在砌体墙上安装（1）配合土建施工人员在后砌墙上配电箱位置预留450×450洞口，洞口底边距地1.60米（配电箱安装高度按1.70米计）。
洞口上面要按规范放置过梁，过梁上应预留管线豁口。
（2）箱体的安装必须在土建墙面抹灰前即在主体结构验收前完成。
（3）安装前，先进行管道疏通。
不通的，按规范要求处理，保证配电箱安装后，所有管道畅通，后期穿线顺利。
二、配电箱安装：分为两个步骤：第一是箱体的固定；第二是接管。
1、箱体的固定。
（1）箱体固定前，首先利用箱体上已经开好的孔（要求配电箱生产厂按系统图，在上下两个底边预留敲落孔，并上下底边各多预留一个孔）进行接管。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
家用配电箱安装方法
水电工程纸装修中的一个重点，水电安装对于今后的生活有着很重要的影响。
配电箱是对家中电路的总控开关，配电箱的安装关系到对于家中电路的日常控制。
这里需要我们在装修过程中格外注意。
下面小编就带着大家一起来了解一下家用配电箱安装方法，以及配电箱线路图。
配电箱
家庭配电箱安装要点：
1、家庭配电箱分金属外壳和塑料外壳两种，有明装式和暗装式两类，其箱体必须完好无缺。
2、家庭配电箱的箱体内接线汇流排应分别设立零线、保护接地线、相线，且要完好无损，具良好绝缘。
3、空气开关的安装座架应光洁无阻并有足够的空间，应安装在干燥、通风部位，且无妨碍物，方便使用。
绝不能将配电箱安装在箱体内，以防火灾。
配电箱
4、家庭配电箱配电箱不宜安装过高，一般安装标高为1.8米，以便操作；进配电箱的电管必须用锁紧螺帽固定。
5、若家庭配电箱配电箱需开孔，孔的边缘须平滑、光洁，配电箱埋入墙体时应垂直、水平，边缘留5~6毫米的缝隙，配电箱内的接线应规则、整齐，端子螺丝必须紧固。
6、各回路进线必须有足够长度，不得有接头，安装后标明各回路使用名称，家庭配电箱安装完成后须清理配电箱内的残留物。
配电箱
家用配电箱安装方法：
1、明装配电箱，配电箱安装在墙上时，应采用开脚螺栓（胀管螺栓）固定，螺栓长度一般为埋入深度（75～150mm）、箱底板厚度、螺帽和垫圈的厚度之和，再加上5mm 左右的“出头余量”。
对于较小的配电箱，也可在安装处预埋好木砖（按配电箱或配电板四角安装孔的位置埋设），然后用木螺钉在木砖处固定配电箱或配电板。
2、暗装配电箱，配电箱嵌入墙内安装，在砌墙时预留孔洞应比配电箱的长和宽各大20mm 左右，预留的深度为配电箱厚度加上洞内壁抹灰的厚度。
在圬埋配电箱时，箱体与墙之间填以混凝土即可把箱体固定住
3、配电箱应安装牢固，横平竖直，垂直偏差不应大于3mm；暗装时，配电箱四周应无空隙，其面板四周边缘应紧贴墙面，箱体与建筑物、构筑物接触部分应涂防腐漆。
配电箱
4、配电箱内装设的螺旋式熔断器，其电源线应接在中间触点的端子上，负荷线应接在螺纹的端子上。
这样，在装卸熔芯时不会触电。
瓷插式熔断器应垂直安装。
5、配电箱内的交流、直流或不同电压等级的电源，应具有明显的标志。
照明配电箱内，应分别设置零线（N 线）和保护零线（PE 线）汇流排，零线和保护零线应在汇流排上连接，不得绞接，应有编号。
6、导线引出面板时，面板线孔应光滑无毛刺，金属面板应装设绝缘保护套。
金属壳配电箱外壳必须可靠接地（接零）。
配电箱接线图：
家庭配电箱接线图在进行安装的时候也是必不可少的，小编特地为大家准备了几幅很详细的接线图。
配电箱接线图一
配电箱接线图二
总结：家庭用电是我们必须仔细和严格把关的一部分，电路的安装安全、完善，那么在今后的生活中也能够安心使用，消除家中的安全隐患。
