充电桩原理

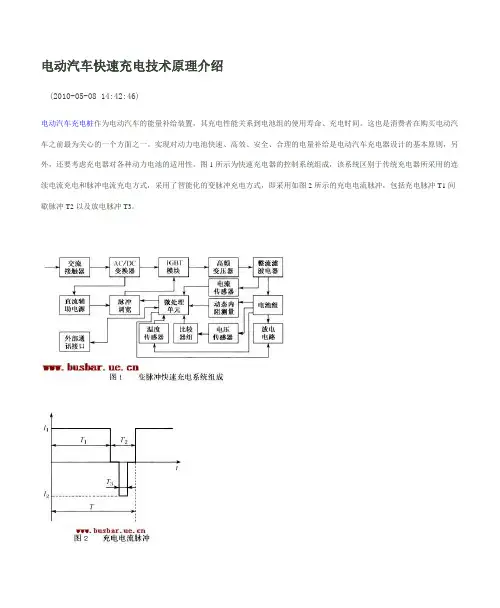

电动汽车快速充电技术原理介绍(2010-05-08 14:42:46)电动汽车充电桩作为电动汽车的能量补给装置，其充电性能关系到电池组的使用寿命、充电时间。
这也是消费者在购买电动汽车之前最为关心的一个方面之一。
实现对动力电池快速、高效、安全、合理的电量补给是电动汽车充电器设计的基本原则，另外，还要考虑充电器对各种动力电池的适用性。
图1所示为快速充电器的控制系统组成，该系统区别于传统充电器所采用的连续电流充电和脉冲电流充电方式，采用了智能化的变脉冲充电方式，即采用如图2所示的充电电流脉冲，包括充电脉冲T1间歇脉冲T2以及放电脉冲T3。
图3为典型的地面充电站中充电器的方案，该充电器由一个能将输人的交流电转换为直流电的整流器和一个能调节直流电功率的功率转换器组成，通过把带电线的插头插入电动汽车上配套的插座中，直流电能就输入蓄电池对其充电。
充电器设置了一个锁止杠杆以利于插入和取出插头，同时杠杆还能提供一个确定已经锁紧的信号以确保安全。
根据充电器和车上电池管理系统相互之间的通讯，功率转换器能在线调节直流充电功率，而且充电器能显示充电电压、充电电流、充电量和充电费用。
这只是充电桩的基本原理，许多细节问题都应在实际应用中不断改进，已得到最便捷的使用方案。
原理结构交流充电桩的电气原理如图3-15所示，分为落地式和壁挂式两种外形结构，如图3-16所示和3-17所示。
■功能特点1）人机交互界面采用大屏幕LCD彩色触摸屏，充电可选择定电量、定时间、定金额、自动（充满为止）四种模式；显示当前充电模式、时间（已充电时间、剩余充电时间）、电量（已充电电量、待充电电量）及当前计费信息。
2）读卡器用于身份识别、记录电量消费信息。
打印机用于消费票据打印。
3）完备的安全防护措施：⏹紧急停止充电按钮；⏹输出过流保护功能；⏹输出漏电保护功能；⏹自动判断充电连接器、充电电缆是否正确连接。
当交流充电桩与电动汽车正确连接后，充电桩才能允许启动充电过程；当交流充电桩检测到与电动汽车连接不正常时，立即停止充电；⏹具有阻燃功能。
电动汽车充电桩工作原理
电动汽车充电桩工作原理电动汽车充电桩（Electric Vehicle Charging Pile，简称EV充电桩），是指用于为电动汽车（Electric Vehicle，简称EV）提供电能充电设备的一种装置。
它是电动汽车使用电能的关键设备之一，通过将外部电能输入到电动汽车的电池中，实现对电动汽车的充电。
1. 供电接入：电动汽车充电桩需要与电网进行连接，一般是通过对电动汽车充电的用户提供的外部电源进行连接。
充电桩需要接入交流电源（Alternating Current，简称AC）或直流电源（Direct Current，简称DC），具体取决于充电桩的类型和性能。
2.电能转换：充电桩需要将交流电源或直流电源转换为电动汽车的电池可以接收的电能。
如果充电桩接入的是交流电源，那么充电桩内部需要进行交流到直流的转换；如果充电桩接入的是直流电源，那么充电桩内部则不需要进行电能转换。
3.电力调节：充电桩根据电动汽车的需求，对输入的电能进行电流和电压的调节，以满足电动汽车的不同充电需求。
这一步骤通常由充电桩内部的电力控制系统进行控制，以保证电能输入的安全和稳定。
4.充电控制：充电桩根据电动汽车的状态，控制充电的开始、停止和充电速率等。
通常情况下，充电桩会先进行车辆和充电桩之间的通信，通过识别电动汽车的标识信息和确定充电要求，然后启动充电。
充电过程中，充电桩需要实时监测电动汽车的充电状态，并根据需求调整充电速度。
5.安全保护：充电桩内部通常配备有一系列的安全保护装置，以确保充电过程的安全性和可靠性。
这些保护装置通常包括过压保护、过流保护、温度保护等，在充电过程中会起到及时停止充电、防止过热、防止电池损坏等作用。
除了以上基本的工作原理，电动汽车充电桩还有一些特殊的功能和性能。
例如快速充电功能，可以通过提供更高的电流和电压，提高充电速度；智能充电管理功能，可以通过与电网的通信，实现充电桩的远程监控和管理等。
总之，电动汽车充电桩的工作原理是将外部电能转化为电动汽车可以接收的电能，并通过充电控制和安全保护等功能，实现对电动汽车的充电。
充电桩的应用原理图解

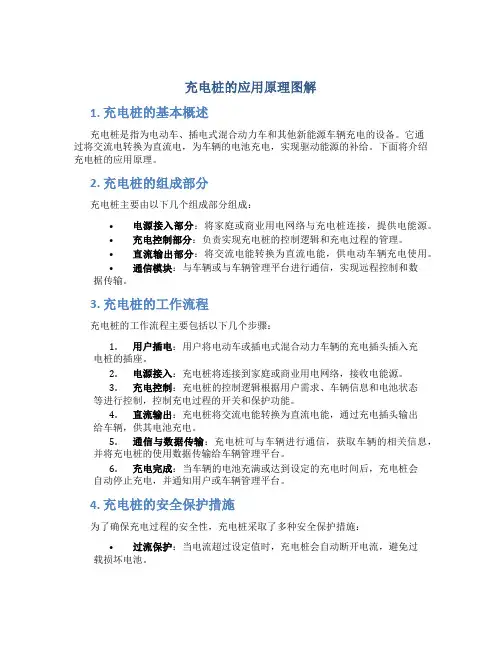

充电桩的应用原理图解1. 充电桩的基本概述充电桩是指为电动车、插电式混合动力车和其他新能源车辆充电的设备。
它通过将交流电转换为直流电，为车辆的电池充电，实现驱动能源的补给。
下面将介绍充电桩的应用原理。
2. 充电桩的组成部分充电桩主要由以下几个组成部分组成：•电源接入部分：将家庭或商业用电网络与充电桩连接，提供电能源。
•充电控制部分：负责实现充电桩的控制逻辑和充电过程的管理。
•直流输出部分：将交流电能转换为直流电能，供电动车辆充电使用。
•通信模块：与车辆或与车辆管理平台进行通信，实现远程控制和数据传输。
3. 充电桩的工作流程充电桩的工作流程主要包括以下几个步骤：1.用户插电：用户将电动车或插电式混合动力车辆的充电插头插入充电桩的插座。
2.电源接入：充电桩将连接到家庭或商业用电网络，接收电能源。
3.充电控制：充电桩的控制逻辑根据用户需求、车辆信息和电池状态等进行控制，控制充电过程的开关和保护功能。
4.直流输出：充电桩将交流电能转换为直流电能，通过充电插头输出给车辆，供其电池充电。
5.通信与数据传输：充电桩可与车辆进行通信，获取车辆的相关信息，并将充电桩的使用数据传输给车辆管理平台。
6.充电完成：当车辆的电池充满或达到设定的充电时间后，充电桩会自动停止充电，并通知用户或车辆管理平台。
4. 充电桩的安全保护措施为了确保充电过程的安全性，充电桩采取了多种安全保护措施：•过流保护：当电流超过设定值时，充电桩会自动断开电流，避免过载损坏电池。
•过压保护：当充电桩输入电压超过设定值时，会自动断开电流，防止电池过度充电。
•过温保护：充电过程中，如果发现电池温度过高，充电桩会自动停止充电以避免过热。
•短路保护：当充电插头与车辆插座连接不良或存在短路时，充电桩会自动断开电流，保护车辆和充电桩不受损害。
•漏电保护：充电桩会对充电桩本身和车辆之间的电流进行监测，一旦发现漏电情况，会自动切断电流。
5. 充电桩的发展前景随着电动车市场的快速发展，充电桩作为电动车充电基础设施的重要组成部分，其发展前景广阔。
充电桩结构原理及性能介绍课件
一 充电桩介绍
（一）. 北汽新能源充电桩介绍
北汽新能源为旗下车型提供四种充电解决方案：公共充电桩、北汽充电桩、插座充电、家用充电桩。 按照充电方式分为常规充电（俗 称慢充）及快速充电（俗称快充） 两种方式。
1.充电桩实物图
（1）快速充电桩
直流充电桩（快速充电）
一 充电桩介绍
充电桩的交流工作电压220V±15%，额定输入功率3.5kW~7kW，充满电需要8小时左右， 造价低廉，安装普遍。
慢充电路原理图
二 充电桩工作原理
（三）. 充电接口及其位置
快充接口位置（直流充电）： 前车标下，为快速充电站设计；单次充电一般需1 小时左右。
慢充接口位置（交流充电）： 以前燃油车的油箱盖加油口处
（一）. 北汽新能源充电桩介绍
1.充电桩实物图
（2）慢速充电桩
即为交流充电桩
北汽新能源家用充电桩基本情况
充电模 式
充电电 压
充电功 率
充电速 度
充电费 用
结算方 式
能否限 制别人
使用
完全充 满需68小时
民用电 价
刷卡结 算
否
家用充电桩（慢充）
一 充电桩介绍
（一）. 北汽新能源充电桩介绍
交流充电模式是以三相或单相交流电源，通过 车载充电机的整流变换，将交流电变换为高压 直流电给动力电池进行供电。
交流充电模式的特征是：充电机为车载系统。
对于功率≤5kW的交流充电机，输入为额定电 压220V±10%、50±1Hz的单相交流电。
对于功率≥5kW的交流充电机，输入为额定电 压380V±10%、50±1Hz的三相交流电。
二 充电桩工作原理
（四）. 快充和慢充的对比
电动汽车充电桩工作原理ppt课件
四、工作流程
交流充电桩的刷卡交易工作流程如图6所示。
图6刷卡交易工作流程
五、通信管理
整体系统由四部分组成：电动汽车充电桩 、集中器、电池管理系统系统(BMS)、充电 管理服务平台。
电动汽车充电桩 电动汽车充电桩的控制电路主要由嵌入式
ARM处理器完成，用户可自助刷卡进行用 户鉴权、余额查询、计费查询等功能，也 可提供语音输出接口，实现语音交互。用 户可根据液晶显示屏指示选择4种充电模式 ：包括按时计费充电、按电量充电、自动 充满、按里程充电等。
X-DR型非车载充电机
交流充电 桩主要提 供车辆慢 充的功能 ，输出为 交流电， 连接车载 充电器。 具体原理 图、实物 图如下：
3.3 监控系统
充电监控系统由一台或多台工作站或服务 器组成，可以包括监控工作站、数据服务 器等，这些计算机通过网络联结。监控工 作站提供充电监控人机交互界面，实现充 电机的监控和数据收集、查询等工作；数 据服务器存储整个充电系统的原始数据和 统计分析数据等，提供数据服务及其他应 用服务。
二、电气系统
交流充电桩电气系统设计:主回路由输入保 护断路器、交流智能电能表、交流控制接 触器和充电接口连接器组成；二次回路由 控制继电器、急停按钮、运行状态指示灯 、充电桩智能控制器和人机交互设备（显 示、输入与刷卡）组成。
• 主回路输入断路器具备过载、短路和漏电 保护功能；交流接触器控制电源的通断； 连接器提供与电动汽车连接的充电接口，
7.6充电机接口和通信要求
充电机接口：充电机与电动汽车之间的连 接应包括以下几部分：高压充电线路、充 电控制导引线、充电控制电源线、充电监 控通信连接线、接地保护线。同时，充电 机应预留与充电站监控系统连接的通信接 口。
充电机通信要求：推荐采用CAN总线以及 CAN2.0协议作为充电机的通信总线形式和 通信协议。 通信内容包括：动力蓄电池单体、模块 和总成的相关技术参数，充电过程中电池 的状态参数，充电机工作状态参数，车辆
电动汽车充电桩的原理

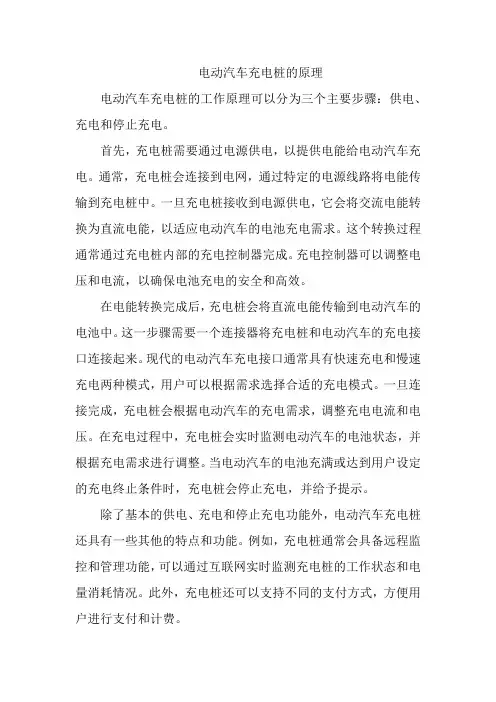

电动汽车充电桩的原理
电动汽车充电桩的工作原理可以分为三个主要步骤：供电、充电和停止充电。
首先，充电桩需要通过电源供电，以提供电能给电动汽车充电。
通常，充电桩会连接到电网，通过特定的电源线路将电能传输到充电桩中。
一旦充电桩接收到电源供电，它会将交流电能转换为直流电能，以适应电动汽车的电池充电需求。
这个转换过程通常通过充电桩内部的充电控制器完成。
充电控制器可以调整电压和电流，以确保电池充电的安全和高效。
在电能转换完成后，充电桩会将直流电能传输到电动汽车的电池中。
这一步骤需要一个连接器将充电桩和电动汽车的充电接口连接起来。
现代的电动汽车充电接口通常具有快速充电和慢速充电两种模式，用户可以根据需求选择合适的充电模式。
一旦连接完成，充电桩会根据电动汽车的充电需求，调整充电电流和电压。
在充电过程中，充电桩会实时监测电动汽车的电池状态，并根据充电需求进行调整。
当电动汽车的电池充满或达到用户设定的充电终止条件时，充电桩会停止充电，并给予提示。
除了基本的供电、充电和停止充电功能外，电动汽车充电桩还具有一些其他的特点和功能。
例如，充电桩通常会具备远程监控和管理功能，可以通过互联网实时监测充电桩的工作状态和电量消耗情况。
此外，充电桩还可以支持不同的支付方式，方便用户进行支付和计费。
总的来说，电动汽车充电桩通过将电能转换为电动汽车可以接受的形式，为电动汽车提供充电服务。
它的工作原理包括供电、充电和停止充电三个主要步骤，通过充电控制器和充电接口实现充电过程的调节和连接。
充电桩的应用原理图解说明
充电桩的应用原理图解说明1. 充电桩的基本概念充电桩，也称为电动汽车充电桩或充电设备，是一种为电动汽车提供电力充电的设备。
它通过将电能转化为电动汽车所需的电能，实现对电动汽车进行充电。
2. 充电桩的组成部分充电桩由以下几个主要组成部分构成：•电源系统：负责提供电能，并将其转化为充电桩所需的电能。
•控制系统：负责管理充电过程，监控电动汽车和充电桩之间的通信，并确保安全和高效的充电。
•充电接口：用于连接电动汽车的充电插头和充电桩的接口，实现电能的传输。
•充电桩架构：包括充电桩的支撑结构和防护外壳等。
3. 充电桩的工作原理充电桩的工作原理可以分为以下几个步骤：步骤一：插头插入电动汽车的驾驶员将充电插头插入充电桩的充电接口。
步骤二：识别和授权充电桩的控制系统会对插入的充电插头进行识别，并与电动汽车的信息进行匹配。
如果识别和授权成功，充电桩会启动充电过程。
步骤三：能量转化和传输一旦授权通过，充电桩的电源系统将电能转化为适合电动汽车的电能，并通过充电接口将电能传输给电动汽车的电池系统。
步骤四：充电管理充电管理是充电桩的控制系统负责的重要任务。
它会监控充电过程中的电流、电压和温度等参数，并根据需要进行调整，确保充电过程的安全和高效。
步骤五：充电完成充电桩的控制系统会根据设定的充电时间或电量限制，自动停止充电过程。
此时，充电插头可以从充电桩的充电接口中拔出，充电完成。
4. 充电桩的应用场景充电桩广泛应用于以下几个方面：•城市公共充电设施：充电桩安装在公共停车场等地，为居民和访客提供便利的电动汽车充电服务。
•商业充电设施：充电桩安装在商业场所（如购物中心、酒店等）停车场，为顾客提供电动汽车充电服务，并增加商业价值。
•居民住宅小区：充电桩安装在住宅小区停车场，方便居民进行电动汽车充电，满足日常充电需求。
•高速公路服务区：充电桩安装在高速公路服务区，为长途驾驶的电动汽车提供充电服务，增加长途出行的便利性和可行性。
•公共交通站点：充电桩安装在公共交通站点，如公交车站、地铁站等，为电动公交车等公共交通工具提供充电设施。
充电桩工作原理
充电桩工作原理电气系统交流充电桩电气系统设计如图5所示，主回路由输入保护断路器、交流智能电能表、交流控制接触器和充电接口连接器组成；二次回路由控制继电器、急停按钮、运行状态指示灯、充电桩智能控制器和人机交互设备（显示、输入与刷卡）组成。
主回路输入断路器具备过载、短路和漏电保护功能；交流接触器控制电源的通断；连接器提供与电动汽车连接的充电接口，具备锁紧装置和防误操作功能。
二次回路提供“启停”控制与“急停”操作；信号灯提供“待机”、“充电”与“充满”状态指示；交流智能电能表进行交流充电计量；人机交互设备则提供刷卡、充电方式设置与启停控制操作。
工作流程交流充电桩的刷卡交易工作流程如图6所示。
通信管理整体系统由四部分组成：电动汽车充电桩、集中器、电池管理系统系统(BMS)、充电管理服务平台。
电动汽车充电桩的控制电路主要由嵌入式ARM处理器完成，用户可自助刷卡进行用户鉴权、余额查询、计费查询等功能，也可提供语音输出接口，实现语音交互。
用户可根据液晶显示屏指示选择4种充电模式：包括按时计费充电、按电量充电、自动充满、按里程充电等。
电动汽车充电机控制器与集中器利用CAN总线进行数据交互，集中器与服务器平台利用有线互联网或无线GPRS网络进行数据交互，为了安全起见，电量计费和金额数据实现安全加密。
电池管理系统系统(BMS)的主要功能是监控电池的工作状态(电池的电压、电流和温度)、预测动力电池的电池容量(SOC)和相应的剩余行驶里程，进行电池管理以避免出现过放电、过充、过热和单体电池之间电压严重不平衡现象，最大限度地利用电池存储能力和循环寿命。
充电服务管理平台主要有三个功能：充电管理、充电运营、综合查询。
充电管理对系统涉及到的基础数据进行集中式管理，如电动汽车信息、电池信息、用户卡信息、充电桩信息;充电运营主要对用户充电进行计费管理;综合查询指对管理及运营的数据进行综合分析查询。
欢迎转载，本文来366电子电路网网(/)控制导引系统连接方式见图B2、图B3、图B4。
充电桩知识培训课件
b. 各充电桩和现场控制器采用电力载波 通讯，无需铺设专用通讯电缆，节省 材料和施工费用
PPT学习交流
41
交流充电桩 直流充电桩 For EV
电动汽车充电桩
功能简介
6.通讯功能： 6.2 远程通讯功能 a. 充电桩的以太网通讯接口可直接或间接转换成光纤，
24
AB C
电动汽车与电网（电源）的连接方式
在供电设备上安装插座，电动汽车通过自身配置的电缆组件连接到 电网（电源）的一种充电方法。 在连接方式A条件下，电缆组件是电动汽车的一部分。
PPT学习交流
25
AB C
电动汽车与电网（电源）的连接方式
在供电设备和电动汽车上都安装插座，电动汽车通过电缆组件连接到 电网（电源）的一种充电方法。 在连接方式B条件下，电缆组件是独立的一部分。
按照安装地点，可分为公共充电桩和专用充电桩。公共充电桩是建设在公共停车场（库）结合 停车泊位，为社会车辆提供公共充电服务的充电桩。专用充电桩是建设单位（企业）自有停车 场（库），为单位（企业）内部人员使用的充电桩。自用充电桩是建设在个人自有车位（库）， 为私人用户提供充电的充电桩。充电桩一般结合停车场（库）的停车位建设。安装在户外的充 电桩防护等级不应低于IP54。安装在户内的充电桩防护等级不应低于IP32。 按充电接口数分 可分为一桩一充和一桩多充。 按充电方式分 充电桩（栓）可分为直流充电桩（栓），交流充电桩（栓）和交直流一体充电桩（栓）。
32
交流充电桩 直流充电桩 For EV
交流充电桩
AC POWER
主控系统
电动汽车充电桩
电动汽车
工作原理
控制器
BMS
第五章充电桩工作原理
第五章充电桩工作原理充电桩是指用于给电动汽车提供电能充电的设备。
它是实现电动汽车充电功能的基础设备之一、本章将重点介绍充电桩的工作原理。
一、充电桩的结构充电桩由电源接口、控制单元、充电模块、显示屏和通信模块等部分组成。
其中，电源接口用于连接电源，控制单元用于控制充电桩的操作，充电模块用于将外部电源的交流电转换为适用于电动汽车的直流电，显示屏用于显示充电状态和相关信息，通信模块用于与电动汽车进行通信。
二、充电桩的充电过程1.充电准备阶段当电动汽车接入充电桩时，充电桩会首先检测电动汽车的车型、电池类型、额定电压等信息，确定充电参数，并发送给电动汽车进行确认。
2.通信建立阶段一旦充电参数确认无误，充电桩与电动汽车之间会建立通信连接，双方开始进行数据交换。
充电桩会向电动汽车发送电源信息，电动汽车则会向充电桩发送充电需求信息。
3.电源开启阶段充电桩接收到电动汽车的充电需求信息后，会通过控制单元发出指令，将电源开启，开始供电。
4.充电阶段在充电桩供电的情况下，充电模块会将外部电源的交流电转换为适用于电动汽车的直流电，并通过电源接口将电能传输到电动汽车的电池中。
在充电过程中，充电桩会实时监测充电电流、充电电压等参数，并将其显示在显示屏上。
5.充电结束阶段当电动汽车的电池充满电或充电时间达到预定时间时，充电桩会自动停止供电，并与电动汽车断开通信连接。
此时，充电桩会向电动汽车发送充电结束的指令，并显示充电结束的信息。
三、充电桩的保护措施为了确保充电过程的安全和稳定，充电桩会配备多种保护措施，如：1.过电流保护：当充电过程中电流超过设定值时，充电桩会自动停止供电，避免对电动汽车和充电桩本身造成损害。
2.过温保护：当充电桩或电动汽车温度超过设定值时，充电桩会自动停止供电，避免因过热而引发安全问题。
3.过压保护：当充电过程中电压超过设定值时，充电桩会自动停止供电，避免对电动汽车和充电桩本身造成损害。
4.充电线监测：充电桩会实时监测充电线的连接状态和电流传输情况，如果发现异常情况，会及时发出警告并停止充电。
直流充电桩的工作原理
直流电动汽车充电桩，俗称就是“快充”，它是固定安装在电动汽车外，与交流电网连接，可以为非车载电动汽车动力电池提供直流电源的供电装置。
直流充电桩的输入电压采用三相四线AC380V±15%，频率50Hz,输出为可调直流电，直接为电动汽车的动力电池充电。
由于直流充电桩采用三相四线制供电，可以提供足够的功率，输出的电压和电流调整范围大，可以实现快充的要求。
其电气结构如下
直流充电桩工作原理：三相 380V 交流电经过EMC等防雷滤波模块后进入到三相四线制电表中，三相四线制电表监控整个充电机工作时的实际充电电量。
且根据实际充电电流及充电电压的大小，充电机往往需要并联使用，因此就要求充电机拥有能够均流输出的功能，充电机输出经过充电枪直接给动力电池进行充电。
在直流充电桩工作时，辅助电源给主控单元、显示模块、保护控制单元、信号采集单元及刷卡模块等控制系统进行供电。
另外，在动力电池充电过程中，辅助电源给BMS系统供电，由BMS系统实时监控动力电池的状态。
电动汽车充电机原理图
电动汽车充电机原理图
电动汽车充电机原理图如下：
图中标注了相关的元件和电路连接，以下对各部分进行解释：
1. 交流电源：图中的插座代表外部交流电源，可以是家庭电源或者充电桩等。
2. 变压器：交流电源经过变压器，将其转换为车载充电机所需的电压。
变压器由有输入和输出端，输入端连接到交流电源，输出端连接到车载充电机。
3. 输入电阻：为了稳定电流和保护充电机，电路中通常会加入一个输入电阻。
4. 整流器：交流电压经过整流器，将其转换为直流电压。
整流器一般采用二极管或者晶闸管等元件。
5. 电容器: 用于储存电荷，平滑输出的直流电压。
充电机输出平滑的直流电压给电动汽车充电。
6. 锂电池管理系统：电动汽车中通常采用锂电池作为能源，充电过程需要电池管理系统对充电电流进行监控和控制。
7. 充电控制器：负责监测充电过程中的电流和电压，并控制充电过程中的各个阶段，如恒流充电和恒压充电。
8. 充电插头和插座：用于连接电动汽车和充电机，实现电能传输和充电。
请注意，以上只是简要的电动汽车充电机原理图说明，实际的充电机可能还包括其他电路和元件，以满足不同的充电需求和标准。
电动汽车充电技术ppt课件
整流器 升降压斩波 逆变器
能量接收线圈
云平台 GPRS通信
遥
调节PWM
控
占空比
遥
信
ARM供电控制恒
流、恒压or涓流
串
计量电表
口 通
信
控制、计量及GPRS通
信模块
遥信
功能显示模块
能量发射线圈 金属检测 装置
蓝牙通信
整流器
锂电池
充电电压 检测电路
充电电流 检测电路
单片机
功能显示内容： 1.电池荷电状态
(SOC) 2.电池充电功率 3.电池充电电压 4.电池充电电流 5.电池容量 6.剩余充电时间 7.充电桩通断状态 8.电能显示 9.故障显示
THANK YOU !!
.
我们采用三段式充电
.
我们的电动汽车无线充电 采用磁耦合谐振式
装置功率：3.3—7kW 传输效率：85%以上 频率：安全频率 传输距离：20cm 水平自由度：300mm 垂直自由度：50mm 金属异物检测精度：5mm
.
系统电路设计：
手机
发射端电能变换装置
APP
车载端电能变换装置
交流接触器
220V AC
4
.
电池更换模式
无线充. 电
l 概念：基于电能无线传输技术， 分感应式和共振式；
l 优点：使用方便、安全程度高、 减少人工操作、提高与电网连接 率有利于未来与电网互动的互联 要求 缺点：目前成本较高、技术尚未 完全成熟
.
充电模式主要采用定流充电和定压充电两种方式进行充电。 定流充电是指充电全过程中，保持充电电流基本恒定的充电方法。 定压充电时是指充电过程中，电源电压始终保持不变的充电方法。 现在的常规充电模式基本都采用定流和定压充电混合工作，充电前期采用 定流充电，可保证电池深度充电；后期则采用定压充电，可自动减少电流 大小结束充电，避免过充电。用户无需选择何种充电方式。
充电桩的运行原理
充电桩的运行原理今天来聊聊充电桩的运行原理，你可别小看这个充电桩，它可是电动交通工具的“能量补给站”呢。
咱们先从生活中加油的现象说起。
汽车没油了就去加油站加油，电动交通工具没电了就去找充电桩“充电”。
那这充电桩是怎么把电传输到交通工具里的呢？简单来说，充电桩的运行原理有点像我们用水管接水。
就拿直流充电桩来说，电源就像是一个大大的“水箱”，里面装满了电（当然这里是抽象的概念啊）。
充电桩首先要做的就是把电网来的交流电转换成直流电，这就好比把河里抽来的水（交流电不稳定、方向会变化）经过特殊的装置处理，变成一直朝着一个方向流的水（直流电稳定），这个特殊装置就类似于净水器的转换功能。
然后呢，它通过特制的充电枪和充电线，把这个处理好的直流电传输到电动汽车的电池里，就像把水通过水管送到我们需要的地方一样。
而充电枪和充电线就像是这个特殊的“水管”。
说到这里，你可能会问，那电动汽车的电池怎么知道什么时候充满了呢？这就和手机充电差不多，电池里有管理系统就像一个聪明的“管家”。
充电桩和电池一直在“沟通”呢，电池会告诉充电桩自己的状态，快满的时候，充电桩就会慢慢减少电流。
我一开始也不明白不同类型的充电桩到底有什么区别，后来研究发现交流充电桩就像是个比较温柔的“慢充助手”，它是把交流电直接送到电动汽车的车载充电机，再由车载充电机把交流电转换成直流电后给电池充电，相对来说速度较慢。
从实用价值来讲，了解这些原理，如果我们是电动汽车的车主，就能更好地选择适合自己的充电方式。
比如，你着急出门，就最好找直流快充桩。
其实，充电桩的原理里面涉及到很多电子技术方面的专业知识，像什么整流器、功率因数校正之类的。
咱们简单理解下，整流器就是把交流电变直流电的关键部分，可以想象成是能改变水流方向和稳定性的特殊机关。
不过这里还是有点小困惑，当多个充电桩同时给电动汽车充电的时候，电网的稳定性会不会受到影响呢？从目前来看，电网的容量是有限的，如果大量的充电桩同时满负荷工作，可能就像小区里突然同时很多人家打开大功率电器一样，会造成电网压力。
