第一章1.什么是通信?通信过程的两个环节分别是什么?2.写出通信发展历史上有突出贡献的5位科学家,并说明他们的主要贡献。
3.说明数字通信为什么比模拟通信抗干扰能力强。
4.简单点对点通信系统模型包含哪些部分?分别说明各部分的作用。
5.通信系统性能一般有哪些?其中两个最基本的性能是什么?说明数字通信系统和模拟通信系统衡量这两个最基本性能的指标分别是什么,如何定义的。
1.通信的基本问题就是在一点准确或近似地再现另一点所选择的消息;通信的两个环节:载波(电磁波的某个波段),媒介(有线和无线)2.①法拉第发现磁生电现象,创造电磁感应定律;②莫尔斯发明了电报机③麦克斯韦预言电磁波的存在,创造麦克斯韦方程;④赫兹验证了电磁波的存在⑤贝尔发明电话机3.数字信号不直接与消息相对应,而是用幅度取值的不同组合表示信息,当信噪比恶化到一定程度时,就在适当的距离采用判决再生的方法,生成没有噪声干扰的和原发送端一样的数字信号。
而模拟通信为了提高信噪比,需要在信号传输过程中及时对衰减的传输信号进行放大,信号在传输过程中不可避免地叠加上的噪声也被同时放大。
所以数字通信笔模拟通信抗干扰能力强。
4.信源:信息产生的源泉变换器:将信源发出的信息变换成便于传输的信号,即编码信道:传递信息的通道噪声与干扰:整个系统噪声与干扰的总折合反变换器:接收信道中的信号,并将其变换成与发送时物理形式相同的信息,即译码信宿:信息的接受者5.有效性、可靠性、适应性、标准性、经济性、可维护性等等;其中最基本的是有效性和可靠性;数字通信系统:有效性指标是码元传输速率,其定义是每秒传送的码元个数(R B=1/T S);信息传输速率,每秒传输的比特数(R b=R B·log2M);频带利用率,单位带宽内的传输速率(η=R B/B,ηb=R b/B);可靠性指标是误码率P e=错误码元数/传输总码元数=N e/N;误信率P b=错误比特数/传输总比特数=I e/I b;模拟通信系统:有效性指标是有效传输频带,模拟通信系统的频带越宽其有效性越高;可靠性指标是输出信噪比,即输出端的信号平均功率P s与噪声平均功率P N之比的对数,即SNR=10log(P S.out/P N.out)dB,信噪比越大其可靠性越高。
通信电子线路复习纲要完整答案
PC = PD − PO
I C 0 、I C1 m 分别表示集电极电流 i C 脉冲波平均分量和基波分量振幅,
第三章 正弦波振荡器 1、 平衡条件、起振条件、稳定条件 P117~121 答: 平衡条件:
振幅:T (ωOSC ) = 1 相位:ϕ (ωOSC ) = 2nπ ( n = 0,1,2,.…) 振幅:V f > Vi 或T (ωOSC ) > 1 相位:ϕ (ωOSC ) = 2nπ ( n = 0,1,2,.…)
⎧ f − f L (当f C > f L 时) f I = fC + fL或 f I = ⎨ C ⎩ f L − f C (当f L > f C 时)
6、二极管双平衡稳定条件(了解)
通信 1002 班
-5-
dream-fly
7、混频增益、噪声系数的概念。 答: 混频增益: 混频器的输出中频信号电压 Vi(或功率 PI ) 对输入信号电压 VS (或功率 PS ) 的比值,用分贝数表示,即 AC = 20 lg
绪论 1、 无线通信系统由哪几部分组成,各部分的功能?P1~2 答:组成:发射装置、接收装置和传输媒质。 发射装置包括换能器、发射机和发射天线三部分。 作用:换能器:将被发送的信息变换为电信号。例如话筒将声音变为电信号。 发射机:将换能器输出的电信号变为强度足够的高频电振荡。 天线:将高频电振荡变成电磁波向传输媒质辐射。 传输媒质是自由空间。 接收装置由接收天线、接收机和换能器组成。要求:能从众多的电磁波中选出有用的微 弱信号。 作用:接收天线:将空间传播到其上的电磁波→高频电振荡。 接收机:高频电振荡还原成电信号。 换能器:将电信号还原成所传送信息 。 2、 无线电波传播方式有哪几种?P2~3 答:中长波: f ≤ 1500 KHz , λ > 200 m (沿地面传播) ; 短波: ; f : 1500KHz ~ 30MHz , λ : 10m ~ 200m (靠电离层反射传播)

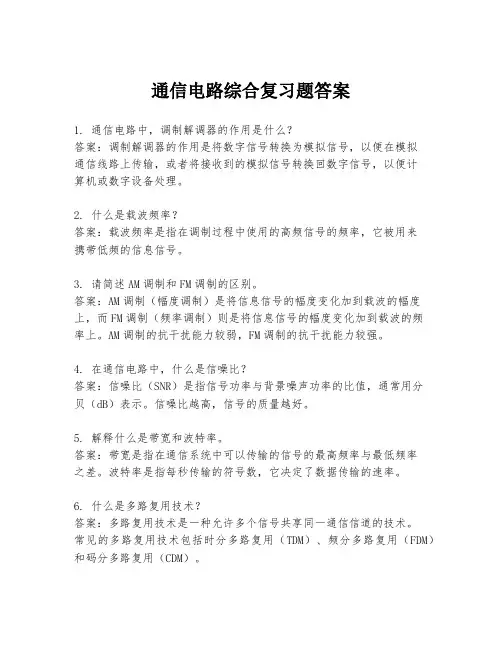

通信电路综合复习题答案
