管子与接线盒的连接

智能化工程管线施工要求

派尚智能工程管线施工要求一、PVC管和KBG管的敷设PVC管的敷设按PVC电线公称外径规格分为16，20，25 ，32 ，40 ，50 ，63 ，75 ，110【作用】线管弯度幅度不能太大，否则会直接弯折线管。

插入弯管弹簧再扳弯，既可避免弯折损坏线管的问题。

【用法】插到线管内要扳弯的地方，慢慢扳到您想要的角度，然后取出弹簧。

主要机具：铅笔、卷尺、钢锯、锯条、手锤、弯管器、无齿锯等安装规范内容：1)布线的原则：横平竖直.使用专用PVC阻燃型电线管，线管在线槽中必须固定，线盒与线管相接时应使用锁母，直管每隔80公分使用一个管卡，拐角处每隔20公分使用一个管卡。

2)点位在墙的上部，在墙面垂直向上开槽，至墙的顶部安装装饰角线的安装线内，如果是在墙的下部，垂直向下开槽至安装踢脚板的底部，开槽深度应一致，槽线及顶直应先在墙面弹出控制线后，再用切割机切割墙面，用机器开槽。

3)使用PVC管，在弯管时用弹簧现弯，不得使用90度弯头及三通，线路安装时必须加护线套管，采用胶粘进行连接，套管边接应紧密.平直.平顺.直角拐角处应将角内侧切开，切口一侧切圆弧形接口后，折弯安装。

4)管道绞牙深度适中，无毛刺。

管道连接处用生料带缠5-6圈，管道绞牙数为5牙-6牙，直到拧紧接头，不允许烂牙接进管中。

5) 导线装入套管后，应使用导线固定工具，先固定在墙面及墙内后，再抹灰隐蔽，保护层不小于15mm。

6）管子的弯曲半径大于10D，弯扁度小于0.1D。

弯曲半径经过换算可以简略地测量管子的弯曲弧度，即1／4圆周长大于等于16D。

φ20的PVC管，管的弯曲弧度为32cm，φ25管的弯曲弧度为40 cm，这样控制就可以保证弯曲半径等于10D。

7）接头：管接头处的管子一定要打好胶水、粘接牢固。

进盒管接头的管子足够长，要有一定的弧度，即是要有一点张力，不然人一踩在上面，管子就有可能脱落。

8) 敷设管路时，应尽量减少弯曲，管路太长必须加转线盒，否则穿线会较困难。

电线电缆管敷设施工工艺

电线电缆管敷设施工工艺本工程的电线、电缆管在建筑物各楼层中敷设分为室内墙内暗敷设和地面暗敷设、室内屋顶面吊顶内敷设、室内出桥架后明敷、室外埋地敷设。

室内电线电缆管材料采镀锌钢管和电线管，室外埋地电缆保护管采用镀锌钢管。

1）、施工顺序a、管路暗敷：管路暗敷施工顺序见下：施工准备→测位放线→管道预制→管路安装→检验维护。

敷设在现浇墙柱内的管道必须在土建墙柱钢筋绑扎完后模板施工开始前进行；敷设在现浇楼板内的管道必须在楼板底筋铺好后，罩筋铺设前进行；敷设在砌体内的必须配合砌体施工进度同步进行施工。

b、管路明敷：施工准备→测位放线→支架制安→管道预制→管路安装→检验。

因本工程进度要求，在土建模板拆除并清理现场后即可进行施工，但在土建粉刷等施工过程中有可能对安装成品产生损坏的必须采取保护措施。

2）、施工步骤及方法a、施工准备施工前，应熟悉本专业及相关专业图纸，确定好管线走向及标高，清除管内水气、异物。

安装前管材的表面检查：型号、规格符合设计请求，管材外表有明明的产品标识。

钢管不应有穿孔、显著的凹凸不平、折扁、裂缝和严重锈蚀，内壁应光滑，且管内无铁屑及毛刺，切断口平整，管口光滑。

b、管路暗敷Ⅰ、测位放线：按照土建布局尺寸、标高按照设计请求将各种开关灯具的接线盒位置确定并用白色油漆标示，安排好管线走向（此项事情可在平面模板完成后立刻进行，墙面预埋的可与钢筋施工同步进行）。

Ⅱ、管道煨弯：按照管道走向请求将管道弯成所需形状，所有弯曲必须接纳专用弯管器弯制（管径为20m及以下时，用手板煨弯器。

管径为25m及其以上时,使用液压煨弯器），弯曲弧度均匀，焊缝处于外侧，不应有折皱、凹陷、裂纹、死弯等缺陷。

保证弯曲半径不小于管子外径的6倍（平面敷设为10倍），弯扁度不大于管外径的10%。

塑料管25mm及以下直径电线管接纳符合的弯管弹簧条穿入管内冷弯，弯曲内径不小于电线管外径之2.5倍。

Ⅲ、管道切断：采用手工锯（配细齿锯条）、砂轮锯进行切管（严禁采用砂轮切割机），将需要切断的管子量好尺寸，放在钳口内卡牢固进行切割，切割断口处应平齐不歪斜,并用圆锉磨去管口毛刺，保证切断口平整、刮铿光滑、无毛刺,管内铁屑除净。

管内穿线

一、施工准备（一）作业条件根据现行国家标准《建筑电气工程施工质量验收规定》(GB50303-2002)的规定:管内穿线在建筑物抹灰、粉刷及地面工程结束后进行,穿线前应将电线保护管内的积水及杂物清理干净。

但针对建筑电气安装项目逐渐增加,管内穿线的工程量随之增大,为配合工程整体同步竣工,管内穿线可以提前进行,但必须满足下列条件:1、混凝土结构工程必须经过结构验收和核定。

2、砖混结构工程必须初装修完成以后。

3、作好成品保护,箱、盒及导线不应破损及被灰浆污染。

4、穿线后线管内不得有积水及潮气侵入,必须保证导线绝缘强度符合规范要求。

（二）材料要求1、绝缘导线:导线的规格、型号必须符合设计要求,并应有出厂合格证、“CCC”认证标志和认证证书复印件及生产许可证。

导线进场时要检验其规格、型号、外观质量及导线上的标识,并用卡尺检验导线直径是否符合国家标准。

2、镀锌铁丝或钢丝:应顺直无背扣、扭结等现象,并有相应的机械拉力。

3、护口：根据管子直径的大小选择相应规格的护口。

4、安全型压线帽:根据导线截面和根数正确选择使用压线帽,并必须有合格证。

5、连接套管:根据导线材质、规格正确选择相应材质、规格的连接套管,并有合格证。

6、接线端子(接线鼻子):根据导线的根数和总截面选择相应规格的接线端子。

7、辅助材料:焊锡、焊剂、绝缘带、滑石粉、布条等。

（三）主要机具1、刻丝钳、尖嘴钳、剥线钳、压线钳、电工刀、一字及十字改锥。

2、万用表、兆欧表。

3、放线架、放线车、高凳。

4、电炉子、电烙铁、锡锅、锡斗、锡勺、电工常用工具等。

二、质量要求质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。

三、工艺流程选择导线→穿带线→扫管→带护口→放线及断线→导线与带线的绑扎→管内穿线→导线连接→接头包扎→线路检查绝缘摇测四、操作工艺（一）选择导线1、根据设计图纸要求,正确选择导线规格、型号及数量。

2、穿在管内绝缘导线的额定电压不低于450Ⅴ。

2021年套接紧定式薄壁镀锌钢管施工工法

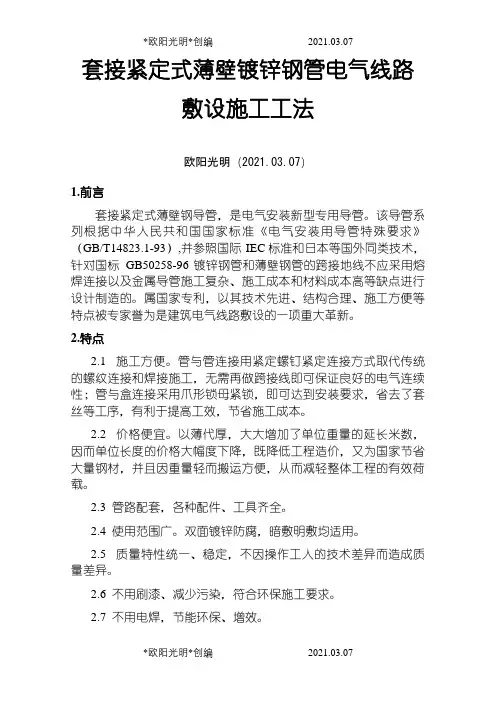

套接紧定式薄壁镀锌钢管电气线路敷设施工工法欧阳光明（2021.03.07）1.前言套接紧定式薄壁钢导管，是电气安装新型专用导管。

该导管系列根据中华人民共和国国家标准《电气安装用导管特殊要求》（GB/T14823.1-93）,并参照国际IEC标准和日本等国外同类技术，针对国标GB50258-96镀锌钢管和薄壁钢管的跨接地线不应采用熔焊连接以及金属导管施工复杂、施工成本和材料成本高等缺点进行设计制造的。

属国家专利，以其技术先进、结构合理、施工方便等特点被专家誉为是建筑电气线路敷设的一项重大革新。

2.特点2.1 施工方便。

管与管连接用紧定螺钉紧定连接方式取代传统的螺纹连接和焊接施工，无需再做跨接线即可保证良好的电气连续性；管与盒连接采用爪形锁母紧锁，即可达到安装要求，省去了套丝等工序，有利于提高工效，节省施工成本。

2.2 价格便宜。

以薄代厚，大大增加了单位重量的延长米数，因而单位长度的价格大幅度下降，既降低工程造价，又为国家节省大量钢材，并且因重量轻而搬运方便，从而减轻整体工程的有效荷载。

2.3 管路配套，各种配件、工具齐全。

2.4 使用范围广。

双面镀锌防腐，暗敷明敷均适用。

2.5 质量特性统一、稳定，不因操作工人的技术差异而造成质量差异。

2.6 不用刷漆、减少污染，符合环保施工要求。

2.7 不用电焊，节能环保、增效。

2.8 不用做跨接地线，省工、省料、省钱。

3.适用范围该工法导管适用于导管在无特殊规定的室内干燥场所的电气系统布线（1KV及以下）及智能建筑综合布线系统。

4.构造4.1 导管套接紧定式薄壁钢导管一般采用优质Q235冷轧带钢，经高频焊管机自动焊缝成型。

卷焊圆度高，壁厚均匀，与管接头公差配合好；焊缝小而圆顺，与端口无毛刺，穿线安全快捷，塑性好，弯曲方便。

双面镀锌保护，应用范围广。

4.2 附件4.2.1 直管接头：采用优质钢材加工而成，双面镀锌保护，供管于管连接使用。

具体见图：管接头中间有一道用滚压工艺压出的凹槽，所形成的锥度，可使导管插紧定位，密封性能好，暗敷时沙浆甚至水份不宜进入导管内；而凹槽深度与导管壁厚一致，导管插入后内壁平整光滑，不影响穿线。

电气工程管内穿线施工方法质量要求

电气工程管内穿线施工方法质量要求管理规范示范文本|E_cellentModelTe_t资料编码：CYKJ-FW-334编号：_审核：_时间：_单位：_1.2.20mm的铁丝，头部弯成不封口的圆圈，以防止在管内遇到管接头时被卡住，将带线穿入管路内，在管路的两端留有20cm的余量。

2)如在管路较长或转弯时，可在结构施工敷设管路的同时将带线一并穿好并留有20cm的余量后，将两端的带线盘入盒内或缠绕在管头上固定好，防止被其他人员随便拉出。

3)当穿带线受阻时，采用两端同时穿带线的办法，将两根带线的头部弯成半圆的形状，使两根带线同时搅动，使两端头相互钩绞在一起，然后将带线拉出。

3扫管将布条的两端牢固地绑扎在带线上，两人来回拉动带线，将管内的浮锈、灰尘、泥水等杂物清除干净。

4带护口按管口大小选择护口，在管子清扫后，将护口套入管口上。

在钢管(电线管)穿线前，检查各个管口的护口是否齐全，如有遗漏或破损均应补齐和更换。

5放线及断线1)放线前应根据图纸对导线的品种、规格、质量进行核对。

2)放线：对整盘导线放线时，将导线置于放线架或放线车上，放线避免出现死扣和背花。

3)断线：剪断导线时，盒内导线的预留长度为15cm，箱内导线的预留长度为箱体周长的1/2，出户导线的预留长度为1.5m。

6导线与带线的绑扎1)当导线根数为23根时，可将导线前端的绝缘层剥去，然后将线芯直接与带线绑回头压实绑扎牢固，使绑扎处形成一个平滑的锥体过渡部位。

2)当导线根数较多或导线截面较大时，可将导线前端的绝缘层削去，然后将线芯斜错排列在带线上，用绑线缠绕绑扎牢固，使绑扎接头处形成一个平滑的锥体过渡部位，便于穿线。

7管内穿线1)当管路较长或转弯较多时，要在穿线的同时向管内吹入适当的滑石粉。

2)两人穿线时，一拉一送，配合协调。

3)穿线时应注意下列问题：不同回路、不同电压和交流与直流的导线，不得穿入同一根管子内，但下列几种情况或设计有特殊规定的除外：电压为50V及以下的回路；同一台设备的电机回路和无抗干扰要求的控制回路；照明花灯的所有回路；同类照明的几个回路，可穿于同一根管内，但管内导线总数不应多于8根。

综合布线基本规范

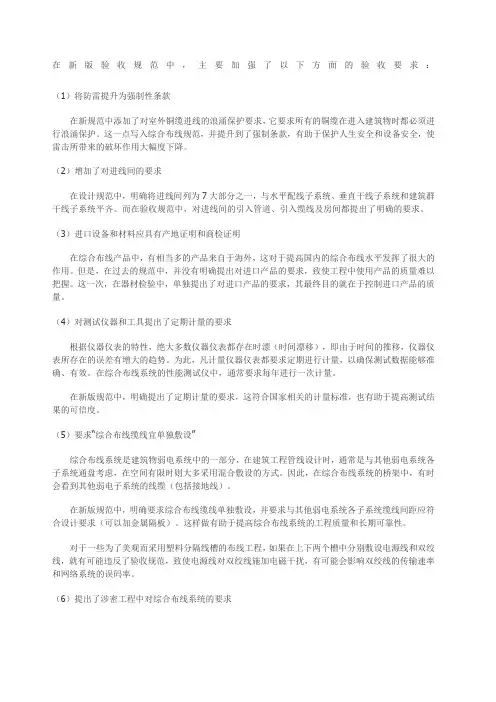

在新版验收规范中，主要加强了以下方面的验收要求：（1）将防雷提升为强制性条款在新规范中添加了对室外铜缆进线的浪涌保护要求，它要求所有的铜缆在进入建筑物时都必须进行浪涌保护。

这一点写入综合布线规范，并提升到了强制条款，有助于保护人生安全和设备安全，使雷击所带来的破坏作用大幅度下降。

（2）增加了对进线间的要求在设计规范中，明确将进线间列为7大部分之一，与水平配线子系统、垂直干线子系统和建筑群干线子系统平齐。

而在验收规范中，对进线间的引入管道、引入缆线及房间都提出了明确的要求。

（3）进口设备和材料应具有产地证明和商检证明在综合布线产品中，有相当多的产品来自于海外，这对于提高国内的综合布线水平发挥了很大的作用。

但是，在过去的规范中，并没有明确提出对进口产品的要求，致使工程中使用产品的质量难以把握。

这一次，在器材检验中，单独提出了对进口产品的要求，其最终目的就在于控制进口产品的质量。

（4）对测试仪器和工具提出了定期计量的要求根据仪器仪表的特性，绝大多数仪器仪表都存在时漂（时间漂移），即由于时间的推移，仪器仪表所存在的误差有增大的趋势。

为此，凡计量仪器仪表都要求定期进行计量，以确保测试数据能够准确、有效。

在综合布线系统的性能测试仪中，通常要求每年进行一次计量。

在新版规范中，明确提出了定期计量的要求，这符合国家相关的计量标准，也有助于提高测试结果的可信度。

（5）要求“综合布线缆线宜单独敷设”综合布线系统是建筑物弱电系统中的一部分，在建筑工程管线设计时，通常是与其他弱电系统各子系统通盘考虑，在空间有限时则大多采用混合敷设的方式。

因此，在综合布线系统的桥架中，有时会看到其他弱电子系统的线缆（包括接地线）。

在新版规范中，明确要求综合布线缆线单独敷设，并要求与其他弱电系统各子系统缆线间距应符合设计要求（可以加金属隔板）。

这样做有助于提高综合布线系统的工程质量和长期可靠性。

对于一些为了美观而采用塑料分隔线槽的布线工程，如果在上下两个槽中分别敷设电源线和双绞线，就有可能违反了验收规范，致使电源线对双绞线施加电磁干扰，有可能会影响双绞线的传输速率和网络系统的误码率。

配管配线工程安装

配管配线工程安装把绝缘导线穿入管内敷设，称为配管配线。

这种配线方式比较安全可靠，可避免腐蚀气体的侵蚀和遭受机械损伤，更换电线方便。

在工业与民用建筑中使用最为广泛。

配管配线常使用的管子有水煤气钢管（又称焊接钢管，分镀锌和不镀锌两种，其管精品文档，超值下载径以内径计算）、电线管（管壁较薄、管径以外径计算）、硬塑料管、半硬塑料管、塑料波纹管、软塑料管和软金属管（俗称蛇皮管）等。

配管配线必须符合一定的要求，在此基础上还要包括管子选择、管子加工、管子敷设和穿线等几道工序。

（一）配管的一般要求（1）敷设于多尘和潮湿场所的电线管路、管口、管子连接处均应作密封处理。

（2）暗配管宜沿最近的路线敷设并应减少弯曲，埋入墙或混凝土内的管子离表面的净距不得小于15mm.（3）进入落地式配电箱的管路排列应整齐，管口高出基础面不应小于50mm.（4）埋于公开的管路不宜穿过设备根蒂根基。

穿过建筑物时，应加保护管保护。

（5）明配钢管不允许焊接，只可用管箍丝接。

在防火区域属防爆等级配管、管箍、接线盒的连接处必需焊接地过桥。

（6）钢管（镀锌钢管除外）内、外均应刷防腐漆，但埋于混凝土的管路外壁不刷，埋入土层内的钢管应刷两道沥青。

（7）穿电线的管子不允许焊接。

如需要焊接（用于暗配）可接纳套管连接，套管长度为连接管外径的 1.5～3倍，连接管的对口应在套管的中心，焊接安稳、严密。

（8）钢管与设备的连接，应将钢管敷设到设备内部。

如不能直接进入时，应采取以下措施：1）在干燥房屋内，可从管口起加保护软管引入设备内；2）在潮湿处，可在管口处增设防水弯头，由防水弯头引出的导线应套绝缘保护软管，弯成防水弧度后引入设备。

3）金属软管引入设备时，软管与钢管或设备应用软管讨论连接，不得利用金属软管作为接地导线。

（二）管子的选择（1）电线管：管壁较薄，适用于干燥场所的明、暗配。

（2）焊接钢管：管壁较厚，适用于潮湿、有机械外力、有轻微腐蚀气体场所的明、暗配。

（3）硬塑料管：耐腐蚀性较好，易变形老化，机械强度次于钢管，合用腐蚀性较大的场所的明、暗配。

消防电气暗配管施工工法

消防电气暗配管施工工法目前建筑平台电气保护管暗敷设施工中，由于建筑专业施工节奏比较快，底层钢筋施工结束后，基本上不给其它专业更多的施工时间，以往的焊接钢管螺纹连接和套管熔焊连接在施工时间上已经不能满足建筑专业的要求，且这两种工法对施工者的技术水平和施工组织要求比较高。

有鉴于此，就出现了JDG薄壁镀锌钢管扣压式和螺丝紧定式连接的施工工艺，本工法介绍的就是JDG薄壁镀锌钢管的螺丝紧定式连接施工工艺。

一、工法特点：JDG薄壁镀锌钢管壁厚为1.6mm，管材规格分为φ16、φ20、φ25、φ32、φ40等共计5种，而消防电气施工中的管道规格基本在φ20~φ32之间。

施工中管道之间、管盒之间的连接采取专用直接管件和专用锁头连接，固定方式为螺丝紧定，且由于管道壁厚仅为1.6mm，所以在施工可以采取专用偎管器对管道进行随意冷弯，还可以采取专用弯头管件进行连接，增加了施工的灵活性。

这样在施工时只要求施工者会使用偎管器进行偎管，使用铁锯进行锯管、施工十字螺丝刀进行紧定螺丝就可以了，不必像焊接钢管的施工工艺需要施工者具备使用套丝机或电焊机的能力，这样既简化了施工工艺和减低了施工技术水平要求，又加快了施工速度，是目前消防电气保护管施工的优选工艺。

二、依据标准：《建筑电气工程施工质量验收规范》GB50303-2002《套接紧定式钢导管电线管路施工及验收规程》CECS 120-2007《辽宁省建筑施工技术规程》三、适用范围本工艺标准适用于消防报警系统、应急照明系统混凝土内暗敷设工程。

四、施工准备1、材料要求：1）使用的管材、配套管件、接线盒等材料应符合国家现行技术标准的规定，并应有产品合格证。

2）管材等材料的规格型号应符合设计要求；钢质接线盒、分线盒、直管接头、爪型螺纹管接头等的规格应与报警设备配套相配套。

3）所需材料：JDG薄壁镀锌钢管、直管接头、爪型螺纹管接头、铁钉、绑线、塑料胶带等。

2、机具：1）手扳弯管器、冲击钻、木钻头、活搬子、十字螺丝刀、手锤、錾子。

弱电埋地钢管管道规范

弱电埋地钢管管道规范弱电管、线、槽施工标准及要求严格执行施工规，按施工图，施工手册进行施工。

未经总工签名、项目经理同意并向监理公司申报，不得随意改动施工方案。

对施工完成部分要做好成品保护。

管槽施工必须横平竖直。

吊线、格墨、打平水、拉直线（预埋管线除外）。

一、板槽安装及注意事项垂直敷设的线槽必须按底架安装，水平部分用支架固定。

固定支点之间的距离要根据线槽具体的负载量在1.5至２米之间。

在进入接线盒、箱柜、转弯和变形缝两端及丁字接头不大于0.5米。

线槽固定支点间距离偏差小于50毫米。

底板离终点50MM处均应固定。

不同电压、不同回路、不同频率的强电线应分槽敷设，或加隔离板放在同一槽。

线槽与各种模块底座连接时，底座应压住槽板头。

线槽螺杆高出螺母的长度少于５毫米。

线槽两个固定点之间的接口只允许有一个，所有接口跨接处均装上接地铜线或片，每层保证可靠的重复接地。

线槽交叉、转弯、丁字连接要求：平整无扭曲，接缝紧密平直无刺无缝隙，接口位置准确，角度适宜。

槽板应紧贴建筑墙面，排列整齐。

导线不得在线槽进行接头，接线在接线盒进行。

穿在管、槽、架的绝缘导线，其绝缘电压不应低于500V。

管线槽架穿线宜在建筑物的抹灰及地面工程结束后进行，在配线施工之前，将线槽的积水和杂物清除干净。

二、线管的敷设１、视不同场合不同用途，选用镀锌管线管作线缆护套，室外裸露及天面部分，均采用自来水管作线管。

镀锌管参照如下方法施工。

２、金属管的加工要求：金属管应符合设计文件的规定，表面不应有穿孔，裂缝和明显的凹凸不平，壁应光滑，不允许有锈蚀。

3、现场加工应符合下列要求：为了防止在穿电缆时划伤电缆，管口应无刺和锐棱角。

为了减少直理管在沉陷时管口处对电缆的剪切力，金属管口宜做成喇叭形。

金属管在弯制后，不应有裂缝和明显的凹瘪现象。

若弯曲程度过大，将减少线管的有效直径，造成穿线困难。

金属管的弯曲半径不应小于所穿入电缆的最小允许弯曲半径。

镀锌管锌层剥落处应涂防腐漆，以增加使用寿命。

智能化弱电工程线管、线槽施工工艺要求

主要施工方法及技术要求1.1线管、线槽施工工艺要求1.1.1板槽安装及注意事项1、垂直敷设的线槽必须按底架安装，水平部分用支架固定。

2、不同电压、不同回路、不同频率的强电线应分槽敷设，或加隔离板放在同一槽内。

3、线槽与各种模块底座连接时，底座应压住槽板头。

4、线槽螺杆高出螺母的长度少于5毫米。

5、线槽两个固定点之间的接口只允许有一个，所有接口跨接处均装上接地铜线或片，每层保证可靠的重复接地。

6、线槽交叉、转弯、丁字连接要求：平整无扭曲，接缝紧密平直无刺无缝隙，接口位置准确，角度适宜。

7、槽板应紧贴建筑墙面，排列整齐。

8、导线不得在线槽内进行接头，接线在接线盒内进行。

9、穿在管、槽、架内的绝缘导线，其绝缘电压不应低于500V。

10、管线槽架内穿线宜在建筑物的抹灰及地面工程结束后进行，在配线施工之前，将线槽内的积水和杂物清除干净。

1.1.2电缆桥架的安装1、电缆桥架必须根据图纸走向及现场建筑特性设计弯头、马鞍、长度等。

2、电缆桥架安装必须横平竖直。

3、电缆桥架安装必须根据桥架大小，精确计算出承托点受力情况。

要求均匀、整齐美观及牢固可靠。

4、桥架角弯必须有充分的弧度，防止将电缆拆散。

5、电缆桥架必须至少将两端加接地保护。

1.1.3线管的敷设1.1.3.1 金属管的加工要求：金属管应符合设计文件的规定，表面不应有穿孔，裂缝和明显的凹凸不平，内壁应光滑，不允许有锈蚀。

现场加工符合下列要求：1、管口应无刺和锐棱角。

2、金属管口宜做成喇叭形。

3、金属管在弯制后，无裂缝和明显的凹瘪现象。

4、金属管的弯曲半径不小于所穿入电缆的最小允许弯曲半径。

5、钢管应涂防腐漆，以增加使用寿命。

1.1.3.2 金属管的切割、焊接1、在配管时，根据实际需要长度对管子进行切割。

2、管子和管子连接，管子和接线盒、配线箱连接，均在管子端部套焊。

3、套焊后，应随即清扫管口，将管口端面和内壁的毛刺用锉刀锉光，使管口保持光滑，避免破线缆护套。

配管配线工程施工技术

配管配线工程施工技术配管配线常用的管子有水煤气钢管（焊接钢管，分镀锌和不镀锌钢管，其管径以内径计算）、电线管（管壁较薄，管径以外径计算）、硬塑料管、半硬塑料管、塑料波纹管、软塑料管和软金属管（俗称蛇皮管）等。

1 配管的一般要求（1）金属管路必须可靠接地或接零，镀锌钢管不得熔焊跨接接地线，应用专用接地卡且连线为截面积不小于4 mm²的铜芯软导线。

非镀锌管螺纹连接处应焊接跨接线。

在TN-s、TN-C-S系统中，当金属电线保护管、金属盒箱、塑料电线保护管、塑料盒箱混合使用时，金属电线保护管和金属盒箱必须与保护线有可靠的电气连接。

钢管的接地连接应符合下列要求：黑色钢管螺纹连接时，连接处的两端应焊接跨接接地线或采用专用接地线卡跨接。

镀锌钢管或可挠金属电线保护光的跨接地线宜采用专用接地线卡跨接，不采用熔焊连接。

（2）敷设于多尘和潮湿场所的电线管路、管口、管子连接处均应做密封处理；潮湿场所和直埋于地下的电线保护管，应采用厚壁钢管或防液型可挠金属电线保护管。

干燥场所的电线保护管宜采用薄壁钢管或可挠金属电线保护管，钢管不应有折扁和裂缝，管内应无铁屑和毛刺，切断口应平整，管口应光滑。

（3）埋于地下的管路不宜穿过设备基础，穿过建筑物时，应加保护管保护。

暗配管宜沿最近的线路敷设并应减少弯曲，埋入墙或混凝土内的管子离表面的净距不得小于15mm，且用强度等级不小于M10的水泥砂浆抹面保护、保护层厚度应大于15mm。

进入落地式配电箱的管路排列应整齐，管口高出基础面不应小于50mm。

（4）钢管（镀锌钢管除外）的内壁、外壁均应做防腐处理。

当埋设于混凝土时，可不做外壁防腐处理；直埋于土层内的钢管外壁应涂两道沥青漆；采用镀锌钢管时，锌层剥落处应涂防腐漆。

设计如有特殊要求，则应按设计要求进行防腐处理。

（5）管路敷设时，在安装电器或元件的部位应设置接线盒，接线盒的敷设方式与管路相同，即管路暗设，则盒应暗设；管路明设，盒也明设。

弱电穿线管规范要求

弱电穿线管规范要求篇一：强弱电穿管要求强电周围有磁场,如果是强电与弱电,距离过近.这样就会对弱电的信号产生影响.如果是电视线,信号就不会很清楚.如果是电话线,电话就会出现杂音.如果没有其它方法,来避免这种情况,只能把强电与弱电分线槽来处理,且记千万不可同线槽来布线.1、强电跟弱电的走线要避免紧挨着平行走线，弱电管线和强电管线平行走线需要50cm距离，如果实在条件不允许这样走，可用专用屏蔽线以及用铁管来代替PVC管。

2、强电、弱电的插座相隔距离最少30厘米。

3、强电和弱电走线交叉时，要呈90度角跨过。

4、对于影音品质要求较严的A V系统和家庭影院布线最好使用金属套管，特别是家庭影院。

如果强电电缆穿镀锌钢管，电信光缆穿五孔梅花管，他们之间因金属屏蔽功能，互相之间的信号干扰很小，只要大于15mm的间距，可以正常布置。

电缆和电力线平行或交叉敷设时，其间距不得小于0.3m；电力线与信号线交叉敷设时，宜成直角。

明敷设的信号线路与具有强磁场、强电场的电气设备之间的净距离，宜大于1.5m。

这是50348的相关规范，一般弱电管道可以同电信管道共井沟，不能与强电的共沟。

在钢管内，强弱电干扰被屏蔽，距离可以近些，脱离钢管处应大于0.5米，网上查了一下，强电弱电标准是这样的：1、强电跟弱电的走线要避免紧挨着平行走线，弱电管线和强电管线平行走线需要50cm距离，如果实在条件不允许这样走，可用专用屏蔽线以及用铁管来代替PVC管。

2、强电、弱电的插座相隔距离最少30厘米。

3、强电和弱电走线交叉时，要呈90度角跨过。

4、对于影音品质要求较严的A V系统和家庭影院布线最好使用金属套管，特别是家庭影院。

但是我家里的师傅，强弱电视分开管子的，但是距离师傅说有15厘米，但实际距离可能低于10厘米。

管子是用日丰管，南昌的赣昌电线。

这样对以后看电视会有影响吗？强电箱和弱电箱距离是应保持30公分以上。

强电箱一般离地就在1.5米，弱电箱一般离地就是0.3米，而且在布线时候，强电和弱电线不能有交叉。

预制焊接钢管过线盒接头的做法

关于预制焊接钢管接线盒套管接头在电气安装工程中的应用摘要：在地下室电气安装工程中，为电气照明、消防报警、弱电通信等分部（子分部）工程采用暗埋焊接钢管的施工方法成为普遍应用的安装方式，暗埋焊接钢管的质量直接影响到工程的质量和效益，尤其在一些面积大、工期紧的商业项目，往往形成常见的质量通病，给工程形象和工程效益造成不好的影响。

本文根据以上存在的问题，提出在预埋焊接钢管时预制焊接钢管接线盒套管接头的施工工艺，可以有效的节约现场施工时间，减少质量通病，有助于提高工程形象和工程效益。

关键词：预埋焊接钢管接线盒接头预制一、暗埋焊接钢管的安装要求及技术规范⒈金属导管严禁对口熔焊连接；镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接❶。

因焊接钢管壁厚大于2mm，因此预埋焊接钢管可以采用套管熔焊连接。

⒉焊接钢管进接线盒采用直角丝接进盒，内外两侧加六角锁纳子（纳子片）固定，钢管深入盒中除六角锁纳子外两个丝距离❷。

⒊当多根焊接钢管进接线盒时，钢管间及钢管与接线盒须跨接圆钢，长度大于等于6倍圆钢直径。

⒋焊接钢管口部应磨去毛刺。

⒌其他（详见建设设备与电气工程[M].地震出版社，建筑电气工程施工质量验收规范[M].中国计划出版社.GB 50303-2002）二、暗埋焊接钢管的质量通病⒈焊接钢管连接直接对口焊接。

⒉焊接钢管进接线盒未丝接或丝接未加六角锁纳子（纳子片）固定。

⒊焊接钢管通过接线盒时未焊跨接圆钢，或焊接长度不够，“点焊”和焊穿管子现象严重。

⒋焊接金属管口毛刺不处理。

⒌其他（详见安装工程质量通病防治手册[M]. 中国建筑工业出版社.1994❸）三、预制焊接钢管接线盒套管接头的制作方法及现场安装办法⒈根据图纸，计算出不同数量的焊接钢管进接线盒的接线盒数量（如末端接线盒、通过接线盒、三通接线盒、四通接线盒等）及进接线盒的焊接钢管总数。

⒉截取焊接钢管10cm，根据计算出的进接线盒的焊接钢管总数截取出所需数量，管口要平不要倾斜。

酒店弱电工程综合布线施工规范

综合布线施工规范一、施工前的检查１、在安装工程之前，必须对设备间的建筑和环境条件进行检查,具备下列条件方可开工：（１）设备间的土建工程已全部竣工，室内墙壁已充分干燥。

设备间门的高度和宽度应不妨碍设备的搬运,房门锁和钥匙齐全;(2）设备间地面应平整光洁，预留暗管、地槽和孔洞的数量、位置、尺寸均应符合工艺设计要求；(3）电源已经接入设备间，应满足施工需要；（4)设备间的通风管道应清扫干净，空气调节设备应安装完毕,性能良好；（5）在铺设活动地板的设备间内，应对活动地板进行专门检查,地板板块铺设严密坚固，符合安装要求,每平米水平误差应不大于2mm，地板应接地良好,接地电阻和防静电措施应符合要求.2．交接间环境要求（1）根据设计规范和工程的要求，对建筑物的垂直通道的楼层及交接间应做好安排，并应检查其建筑和环境条件是否具备。

（2）应留好交接间垂直通道电缆孔孔洞，并应检查水平通道管道或电缆桥架和环境条件是否具备。

3．施工工具检验要求（1）施工前做详细的工具性能测试、数量清点和分配.（2）如需要特殊工具及时汇报。

二、双绞线敷管施工1。

金属管的敷设（1）金属管的要求金属管应符合设计文件的规定，表面不应有穿孔、裂缝和明显的凹凸不平，内壁应光滑,不允许有锈蚀。

在易受机械损伤的地方和在受力较大处直埋时，应采用足够强度的管材. (2）金属管的切割套丝在配管时,根据实际需要长度，对管子进行切割。

管子的切割可使用钢锯、管子切割刀或电动切管机，严禁用气割。

管子和管子连接,管子和接线盒、配线箱的连接，都需要在管子端部进行套丝。

套丝时，先将管子在管钳上固定压紧，然后在套丝，套完后应立即清扫管口，将管口端面和内壁的毛刺锉光，使管口保持光滑.（3)金属管的弯曲在敷设时，应尽量减少弯头,每根管的弯头不应超过3个，直角弯头不应超过2个,并不应有S弯出现.金属管的弯曲一般都用弯管进行。

先将管子需要弯曲部位的前段放在弯管器内，焊缝放在弯曲方向背面或侧面，以防管子弯扁，然后用脚踩住管子，手板弯管器,便可得到所需要的弯度。

2024年版电气线路的布线要求

2024年版电气线路的布线要求电气线路的布线方式通常有暗敷线路和明敷线路两种。

暗敷线路是指线路装置埋设在建筑面内或埋设在地下；明敷线路是指线路装置装设在建筑面上，线路走向一目了然。

在一般用电环境中，明敷线路用得较为普遍，其装置类型很多，通常有护套线、瓷瓶、明管线、槽板线路等几种。

布线方式类型应根据布线场所的环境类型选择。

一、护套线布线护套线布线耐潮性能好、抗腐蚀力强，主要适用于室内明敷。

1.最小截面室内装设护套线的最小截面：铜芯线不得小于Lomm2;铝芯线不得小于1.5mm2o 进户线采用护套线的最小截面：铜芯线不得小于L5mm2;铝芯线不得小于2.5mm2o2、连接护套线的连接必须采用接线盒或在其它电气装置的接线桩头上连接。

3、支持点护套线直线部分两个支持点之间的距离不应大于0∙2m;转角部分前后须各装一个支持点；二根十字交叉的护套线在交叉处的四方都要各装一个支持点；进木台及管子前一个支持点。

4、离地要求护套线布线的离地距离不得低于0.15m o离地低于0.15m的以下部分及穿过墙壁或楼板部分应加装钢管或硬塑料管保护。

5、其它注意事项护套线的敷设还应注意以下几方面：1）护套线允许穿入空心楼板的空腔内，但必须保证护套层完整无损。

2 ）塑料护套线严禁直接埋入抹灰层内。

因直接埋入抹灰层易受铁钉等锐器打人墙面而损坏，导致漏电事故，严重时会危及人身安全。

3 ）塑料护套线严禁直接放入吊平顶、护板墙内，因导线易被虫鼠咬破,受潮时会导致漏电短路事故。

如遇短路等事故，由于塑料的耐热性较差，容易引起火灾。

4 ）敷设塑料护套线严禁有扭绞、死弯、绝缘层破损和护套断裂等缺陷。

二、瓷瓶布线瓷瓶线路是用蝶形瓷瓶支持绝缘导线，沿建筑面布线的一种无杆明线架空，适用于室内和室外。

由于导线全部敷设在空间，所以人体和物体容易碰触的车间场所不宜采用。

1.导线截面瓷瓶线路最小截面：室内敷设时铜芯线不得小于2.5mm2,铝芯线不得小于4.0mm2;室外敷设时铜芯线不得小于2.5mm2,铝芯线不得小于6.0mm2o2、离地要求室内瓷瓶线路的离地要求：水平布线时不得低于2.0m;垂直布线时不得低于1.3m。

03 电线、电缆导管敷设

3.2.6钢筋绑扎之前应根据土建支模进度提前做好线盒的定位，同时在线盒的位置应根据功能做相应标记；管线敷设完成后混凝土浇筑之前应用不同颜色标记不同功能性管线走向，同时各功能的线盒应画不同标记，最后做好记录。
3.3.7质量要求
1、进入盒子内的钢管需锁紧螺母，丝扣伸出锁母2-3扣。
2、镀锌钢管与盒子连接首先确定接线盒位置,根据其位置截取适当长度的短管,短管的一端应提前套好丝扣,丝扣的长度在25mm,按照管路与管路连接的方法,把短管的另一端与原来管路连接,注意进箱的钢管如果有多根时应排列整齐,两管之间的距离应大于所用锁母边沿宽度的2倍,以保证锁母的安装,焊机钢管在盒子的两侧都应锁紧锁母。丝扣露出锁母1-2扣。镀锌钢管连接处应做跨接接地线处理；采用专用接地线连接，不得采用焊接连接地线。进盒、箱时，使用跨接软线压接在箱盒的接地螺丝上。
4、管线连接、固定不牢固。
5、管路容易被混凝土堵塞。
防治措施
1、严格按照质量要求施工：管子的弯扁程度不应大于管外经的10%；砼内暗敷设的JDG管的弯曲半径应大于管外径的10倍。
2、管路敷设于底筋和面筋之间。
3、线管锯断后必须去除毛刺。
4、JDG线管与线管之间和线管与线盒之间应插接到底，并且紧定接螺丝必须紧断；PVC线管接头连接前应充分抹胶，接头应居中且两端线管应紧密接触；线管接头处连接完后用胶布包好，两端绑扎牢固。
（3）管路连接处，紧顶落定应处在可视可操作部位。
（4）管插入连接套管前，插入部分的管端应保持清洁，连接处的缝隙应有封堵措施（缠胶带）。
（5）管路与盒（箱）连接时，应一孔一套，管径与盒箱敲落孔应吻合。管与盒箱的连接处，应采用爪型螺纹帽和螺纹管接头锁紧。两根及以上管与盒箱连接时，排列应整齐、间距均匀。
（6）管路敷设完毕后，管路固定牢固，连接处符合规定，易进异物的端头应封堵。

室内配线配管说明

====Word行业资料分享--可编辑版本--双击可删====一、室内配线的技术室内配线不仅要求安全可靠，而且要使线路布置合理、整齐，安装牢固。

技术要求如下：使用导线，其额定电压应大于线路的工作电压；导线的绝缘应符合线路的安装方式和敷设的环境条件。

导线的截面积应能满足供电和机械强度的要求。

配线时应尽量避免导线有接头。

除非用接头不可的，其接头必须采用压线或焊接。

导线连接和分支处不应受机械力的作用。

配线在建筑物内安装要保持水平或垂直。

配线应加套管保护（塑料或铁水管，按室内配线的技术要求选配），天花板走线可用金属软管，但需固定稳妥美观。

信号线不能与大功率电力线平行，更不能穿在同一管内。

如因环境所限，要平行走线，则要远离50CM以上。

报警控制箱的交流电源应单独走线，不能与信号线和低压直流电源线穿在同一管内，交流电源线的安装应符合电气安装标准。

报警控制箱到天花的走线要求加套管埋入墙内或用铁水管加以保护，以提高提高防盗系统的防破坏性能。

二、室内配管的技术要求线管配线有明配和暗配两种，明配管要求横平竖直、整齐美观。

暗配管要求管路短、畅通、弯头少。

线管的选择，按设计图选择管材种类和规格，如无规定时，可按线管内所穿导线的总面积（连外皮），不超过管子内孔截面积的70%的限度进行选配。

为便于管子穿线和维修，在管路长度超过下列数值时，中间应加装接线盒或拉线盒，其位置应便于穿线。

（1）、管子长度每超过40米、无弯曲时；（2）、长度每超过25米、有一弯时；（3）、长度每超过15米、有两个弯时；（4）、长度每超过10米、有三个弯时；线管的固定、线管在转弯处或直线距离每超过1.5米应加固定夹子。

电线线管的弯曲半径应符合所穿入电缆弯曲半径的规定。

凡有沙眼、裂纹和较大变形的管子禁止使用于配线工程。

线管的连接应加套管连接或扣连接。

竖直敷设的管子，按穿入导线截面的大小，在每隔10-20米处，增加一个固定穿线的接线盒，用绝缘线夹将导线固定在盒内，导线越粗，固定点之间的距离越短。
