泵的汽蚀现象分析及防止汽蚀措施

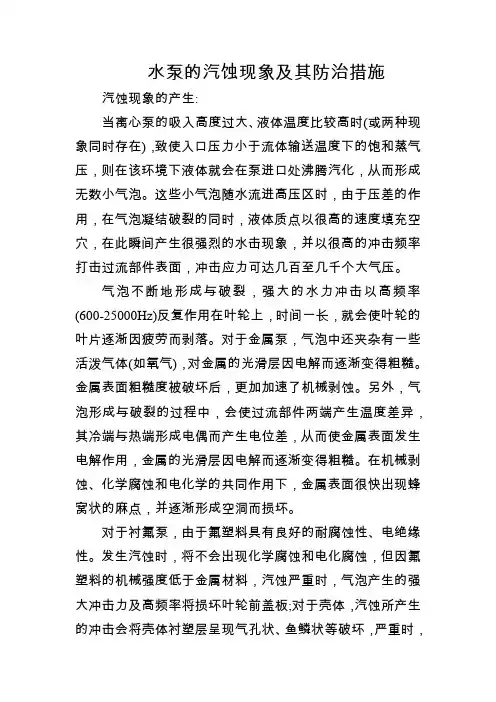

水泵的汽蚀现象及其防治措施
水泵的汽蚀现象及其防治措施汽蚀现象的产生:当离心泵的吸入高度过大、液体温度比较高时(或两种现象同时存在)，致使入口压力小于流体输送温度下的饱和蒸气压，则在该环境下液体就会在泵进口处沸腾汽化，从而形成无数小气泡。
这些小气泡随水流进高压区时，由于压差的作用，在气泡凝结破裂的同时，液体质点以很高的速度填充空穴，在此瞬间产生很强烈的水击现象，并以很高的冲击频率打击过流部件表面，冲击应力可达几百至几千个大气压。
气泡不断地形成与破裂，强大的水力冲击以高频率(600-25000Hz)反复作用在叶轮上，时间一长，就会使叶轮的叶片逐渐因疲劳而剥落。
对于金属泵，气泡中还夹杂有一些活泼气体(如氧气)，对金属的光滑层因电解而逐渐变得粗糙。
金属表面粗糙度被破坏后，更加加速了机械剥蚀。
另外，气泡形成与破裂的过程中，会使过流部件两端产生温度差异，其冷端与热端形成电偶而产生电位差，从而使金属表面发生电解作用，金属的光滑层因电解而逐渐变得粗糙。
在机械剥蚀、化学腐蚀和电化学的共同作用下，金属表面很快出现蜂窝状的麻点，并逐渐形成空洞而损坏。
对于衬氟泵，由于氟塑料具有良好的耐腐蚀性、电绝缘性。
发生汽蚀时，将不会出现化学腐蚀和电化腐蚀，但因氟塑料的机械强度低于金属材料，汽蚀严重时，气泡产生的强大冲击力及高频率将损坏叶轮前盖板;对于壳体，汽蚀所产生的冲击会将壳体衬塑层呈现气孔状、鱼鳞状等破坏，严重时，将蚀穿壳体衬塑层。
发生汽蚀后对泵产生的影响:1.泵发生汽蚀后会引起噪音和振动。
泵发生汽蚀时，水流质点互相碰撞和挤压，会产生剧烈的振动，造成机组零部件的破坏，严重时水泵不能抽水，甚造成水泵装置和泵房结构的破坏。
由于气泡振动和破灭产生噪音，危害泵站中运行操作人员的健康。
2.引起泵工作参数的下降。
当泵汽蚀较严重时，泵叶轮内的大量气泡将阻塞叶轮流道，使泵内液体流动的连续性遭到破坏，泵的流量、扬程和效率等参数均会明显下降。
3.引起泵叶轮的破坏。
对于金属泵，汽蚀所产生的一系列反应会将叶轮材料呈现海绵状、沟槽状、鱼鳞状等破坏，严重时会出现叶片的蚀穿;对于衬氟泵，汽蚀现象所产生的的冲击力会损坏叶轮的前盖板。
泵汽蚀的现象及处理
泵汽蚀的现象及处理
一、泵汽蚀的现象
泵汽蚀是指泵在工作过程中，液体在叶轮进口处因一定条件下被汽化后形成的蒸气与液体一起进入泵内，导致泵的性能下降的现象。
以下是泵汽蚀的主要表现：
1. 泵内产生噪音：由于汽蚀产生气泡在泵内破裂，会产生明显的噪声。
2. 泵的流量降低：由于汽蚀导致泵的性能下降，流体的吸入和排出受到限制，流量减小。
3. 泵的扬程下降：汽蚀导致泵内的能量损失增加，扬程降低。
4. 泵内部产生气穴：在叶轮的低压区域，液体汽化形成气泡，这些气泡随着液体进入高压区域时迅速破裂，形成气穴。
5. 泵的效率降低：由于汽蚀的存在，泵的效率会显著降低。
二、泵汽蚀的处理
针对泵汽蚀现象，以下是一些可行的处理措施：
1. 更换抗汽蚀性能更强的材料：选择高强度、耐腐蚀的材料制造叶轮和泵壳，提高泵的抗汽蚀性能。
2. 优化泵的入口压力：通过调整系统的压力或安装低压缓冲罐来降低泵入口的压力，从而减少汽蚀的可能性。
3. 调整泵的运行工况：通过改变泵的运行工况，如降低流量或扬程，可以改善泵的工作条件，减轻汽蚀的影响。
4. 定期进行维护和保养：定期检查泵的各部件状况，发现损伤及时
修复或更换，保持泵的良好运行状态。
同时，对泵进行定期保养，如清洗、润滑等，可以提高泵的使用寿命和性能。
通过采取上述措施，可以有效处理和预防泵汽蚀现象，保障泵的正常运行和延长使用寿命。
水泵汽蚀原因分析及其防护措施
水泵汽蚀原因分析及其防护措施水泵汽蚀产生的原因液体在泵内流动时,若局部压力低于一定值,液体内的杂质、微小固体颗粒或液体与固体接触面的缝中存在的气泡或汽核,会迅速生成人眼可见的气泡或汽泡,为简化起见,把汽、气核统称为气核。
气泡流称为空泡。
气核进入低压区生成为空泡,空泡随液流到达压力较高区域时,受到周围液体的压缩,并经过反弹膨胀,直到最后破灭,破灭对水泵产生的危害,称为汽蚀。
1.进入流道尺寸设计不合理。
如解台站进水流道为开敞式半圆形后壁,因喇叭管后壁距偏大,进水流道宽度偏小,进水流道内水流表面流态紊乱,形成涡流和回流,造成水力损失增加,把大量的气体带入泵体,加剧了水泵的汽蚀。
2.喇叭管悬高大,低水位运行。
解台抽水站设计流道底板高程22.5米,叶轮中心高24.02米,喇叭管悬高1.0米,设计下游最低抽水位25.5米,叶轮中心临界淹没水深为1.5米,因急需用水及拦污栅杂物阻水,造成长期低水位运行,增加了泵体的汽蚀。
3.解台抽水站选用了36ZLB——100型轴流泵配用JSL14—10立式异步电动机,设计扬程5.5米,净扬程5米,根据运行资料,有时达5.5米以上,这样水泵的设计扬程满足不了实际运行要求,水泵在偏离设计工况下运行,加大了流液进口冲角,使叶片背面产生旋涡发生汽蚀。
防止水泵发生汽蚀的措施欲防止发生汽蚀必须提高NPSHa,使NPSHa>NPSHr可防止发生汽蚀的措施如下:1.减小几何吸上高度hg(或增加几何倒灌高度);2.减小吸入损失hc,为此可以设法增加管径,尽量减小管路长度,弯头和附件等;3.防止长时间在大流量下运行;4.在同样转速和流量下,采用双吸泵,因减小进口流速、泵不易发生汽蚀;5.泵发生汽蚀时,应把流量调小或降速运行;6.泵吸水池的情况对泵汽蚀有重要影响;7.对于在苛刻条件下运行的泵,为避免汽蚀破坏,可使用耐汽蚀材料。
水泵汽蚀现象的常见的几个原因水泵的汽蚀是由水的汽化引起的,所谓汽化就是水由液态转化为汽态的过程。

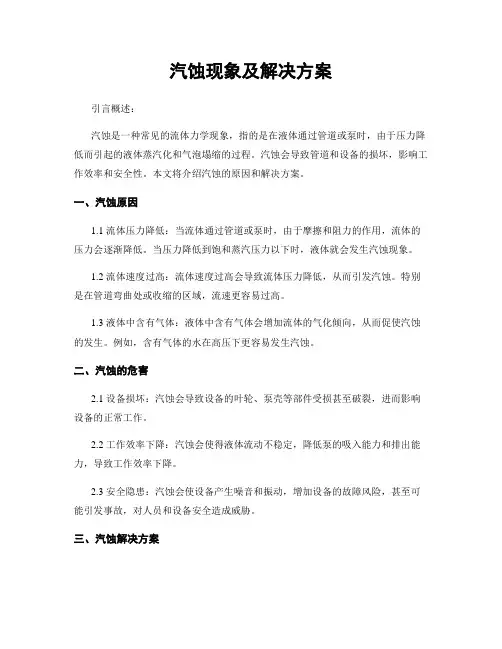

汽蚀现象及解决方案
汽蚀现象及解决方案引言概述：汽蚀是一种常见的流体力学现象，指的是在液体通过管道或泵时，由于压力降低而引起的液体蒸汽化和气泡塌缩的过程。
汽蚀会导致管道和设备的损坏，影响工作效率和安全性。
本文将介绍汽蚀的原因和解决方案。
一、汽蚀原因1.1 流体压力降低：当流体通过管道或泵时，由于摩擦和阻力的作用，流体的压力会逐渐降低。
当压力降低到饱和蒸汽压力以下时，液体就会发生汽蚀现象。
1.2 流体速度过高：流体速度过高会导致流体压力降低，从而引发汽蚀。
特别是在管道弯曲处或收缩的区域，流速更容易过高。
1.3 液体中含有气体：液体中含有气体会增加流体的气化倾向，从而促使汽蚀的发生。
例如，含有气体的水在高压下更容易发生汽蚀。
二、汽蚀的危害2.1 设备损坏：汽蚀会导致设备的叶轮、泵壳等部件受损甚至破裂，进而影响设备的正常工作。
2.2 工作效率下降：汽蚀会使得液体流动不稳定，降低泵的吸入能力和排出能力，导致工作效率下降。
2.3 安全隐患：汽蚀会使设备产生噪音和振动，增加设备的故障风险，甚至可能引发事故，对人员和设备安全造成威胁。
三、汽蚀解决方案3.1 优化管道设计：合理设计管道的直径和弯曲角度，减少流体速度过高的情况，从而降低汽蚀的发生概率。
3.2 增加系统压力：通过增加系统压力，使得流体的压力始终高于饱和蒸汽压力，从而防止汽蚀的发生。
3.3 采用抗汽蚀材料：在设计和选择设备时，使用抗汽蚀材料，如不锈钢、耐腐蚀合金等，可以有效减少汽蚀的风险。
四、汽蚀预防措施4.1 定期维护设备：定期检查和维护设备，确保设备的正常运行状态，及时发现和解决潜在的汽蚀问题。
4.2 控制液体温度：控制液体的温度，避免液体过热或过冷，从而减少液体蒸汽化的倾向。
4.3 安装气体分离器：在液体流动的管道中安装气体分离器，可以有效去除液体中的气体，减少气化现象，降低汽蚀的风险。
五、结论汽蚀是一种常见的流体力学现象，对设备和工作效率造成严重影响。
通过合理的管道设计、增加系统压力、采用抗汽蚀材料等解决方案，以及定期维护设备和控制液体温度，可以有效预防和解决汽蚀问题，提高设备的安全性和工作效率。
水泵汽蚀现象及汽蚀预防
水泵汽蚀现象及汽蚀预防长期以来，困扰水泵正常运行的一大难题就是水泵叶轮叶片的损坏的问题，产生这种破坏的主要原因，往往就是叶轮发生了汽蚀现象，所以研究泵产生汽蚀现象的原因以及如何预防汽蚀是非常关键的问题。
而这也正是设计人员水泵的选型设计、安装过程中重点要考虑的问题，实际使用过程中真正使水泵叶轮遭到破坏的最主要原因是由于水中的固体颗粒的磨损，增大了循环水重度，从而增加了汽蚀发生的可能性。
一水泵的汽蚀现象：水泵运行过程中，如果泵内液体局部位置的压力降低到水的饱和蒸汽压力（液化压力）时，水就开始汽化生成大量的汽泡，汽泡随水流向前运动，流入压力较高的部位时，迅速凝结，溃灭。
泵内水流中汽泡的生成，溃灭过程涉及许多物理，化学现象，并产生噪音，振动和对过流部件材料的侵蚀作用。
这些现象统称为水泵的汽蚀现象。
二、汽蚀产生的主要原因：泵进水口处的绝对压力减小到当时水温下的汽蚀压力时，水发生汽化。
水在入水口形成气体，从而入水口形成许多小气泡。
这些小气泡随水流进高压区时，汽泡迅速破裂，周围液体立即填充原汽泡空穴，由于汽泡破裂时间很短，所以形成高达几百兆帕的水力冲击。
汽泡不断地形成与破裂，巨大的水力冲击以每秒钟几万次的频率反复作用在叶轮上，时间一长，就会使叶轮的叶片逐渐因疲劳而剥落；同时，汽泡中还夹杂有一些活泼气体（如氧气），对金属的光滑层因电解而逐渐变得粗糙。
金属表面粗糙度被破坏后，更加速了机械剥蚀。
另外，气泡形成与破裂的过程中，会使过流部件两端产生温度差异，其冷端与热端形成电偶而产生电位差，从而使金属表面发生电解作用，金属的光滑层因电解而逐渐变得粗糙。
在机械剥蚀、化学腐蚀和电化学的共同作用下，金属表面很快出现蜂窝状的麻点，并逐渐形成空洞而损坏，这种现象称之为汽蚀。
汽蚀依据发生的位置不同分为以下三种：1）叶面汽蚀：水泵安装过高，或流量偏离设计流量时，产生的汽蚀现象，其汽泡的形成和溃灭基本上发生在叶片的正面和反面。
2）间隙汽蚀：在离心泵密封环与叶轮外缘的间隙处，由于叶轮进出水侧的压力差很大，导致高速回流，造成局部压降，引起间隙汽蚀，轴流泵叶片外缘与泵壳之间很小的间隙内，在叶片正反面压力差的作用下，也因间隙中的反向流速大，压力降低，在泵壳对应叶片外缘部位引起间隙汽蚀。
水泵汽蚀现象的解决方法
水泵汽蚀现象的解决方法一、了解汽蚀现象的根源。
1.1 汽蚀是个啥。
咱得先搞清楚啥是水泵汽蚀现象。
简单来说呢，就像是水泵在工作的时候，里面的水突然像发了脾气似的，开始不正常了。
汽蚀就是因为水泵进口处的压力低到一定程度，水就变成了小气泡，这些小气泡在泵里到处跑，到了压力高的地方又突然瘪掉，就像气球突然被扎破一样。
这一瘪可不得了，就会对水泵产生破坏，就好比一群调皮的小鬼在里面捣乱。
1.2 为啥会汽蚀。
这里面原因不少。
一方面呢，可能是水泵安装的高度有问题，如果安装得太高了，水要往上走就很费劲，压力就容易低到产生汽蚀的程度，这就好比让一个小娃娃去搬很重的东西，肯定搬不动啊。
还有就是水泵的进口管道要是设计得不合理，比如说太细了，水流就不顺畅，也容易造成压力降低而产生汽蚀。
这就像一条小路，人多了就挤得走不动了。
二、解决汽蚀现象的办法。
2.1 调整安装高度。
如果是安装高度的问题，那就得把水泵的安装高度降下来。
这就像是给一个踮着脚够东西很吃力的人，找个小凳子让他站得低一点，轻松够到东西一样。
要根据实际的情况，计算出一个合适的安装高度，让水能够顺利地进入水泵，不会因为压力不够而产生汽蚀。
2.2 优化进口管道。
进口管道不合理就得改。
要是太细了，就换成粗一点的管道，让水能够畅快地流进去，这就好比把窄窄的小路拓宽，大家就能轻松通过了。
而且管道的内壁要尽量光滑，不能坑坑洼洼的，不然也会影响水流，就像在光滑的冰面上走路和在满是石头的路上走路的区别一样。
2.3 控制水泵的运行参数。
水泵运行的时候，参数也很关键。
比如说流量和转速，不能让水泵超负荷运转。
要是流量太大或者转速太快，就像一个人本来只能扛50斤东西，你非要他扛100斤，他肯定受不了。
要根据水泵的额定参数来合理调整，这样就能减少汽蚀现象的发生。
三、日常维护不能少。
3.1 定期检查。
要经常对水泵进行检查，就像我们定期体检一样。
看看水泵的各个部件有没有损坏，进口处有没有堵塞之类的情况。
真空泵汽蚀现象
真空泵汽蚀现象
真空泵的汽蚀现象是指，在真空泵运行过程中，由于液体中的气体与液态流体中产生快速的撞击而造成设备损坏的现象。
汽蚀的成因主要有以下几点：
1.设备内部的气体或蒸气含量过高。
2.设备工作时，介质的温度和压力变化较大。
3.部分流体在设备中的速度过大导致液态流体产生汽化。
在气蚀的机理方面，由于液体中的空气被抽出，使液体中的蒸汽膨胀，产生局部饱和蒸汽压，从而使液流中的气泡形成并快速破裂，在液流中形成蒸汽带和气蚀孔洞。
为了防治汽蚀现象，可以采取以下措施：
1.优化设备结构，通过改变设备内部的结构，增加导流板、提高进口截面积等方法，减小液流强度。
2.控制流量，通过控制流量大小、流速、浓度、粘度等参数，使设备在合适的工作条件下运行。
3.选用合适的材料，针对不同的介质，选用质地坚硬、耐蚀、抗气蚀的材料，如陶瓷、硬质合金等。
4.定期对设备进行检查和维护，更换磨损或老化的部件和密封件，保持设备的良好状态。
5.增加降温设备，若设备内部产生高温压力，可在进口
安装降温设备或增加降压阀，降低气体和蒸气的温度和压力。
6.通过小阀引入少量的新鲜空气来避免气蚀现象。
简述如何避免水泵的气蚀现象
简述如何避免水泵的气蚀现象水泵的气蚀现象是指在水泵运行过程中，由于压力过低引起的液体中气体的析出和吸入，导致水泵性能下降甚至损坏。
为了避免水泵的气蚀现象，我们可以从以下几个方面进行考虑和改进。
1.保证水泵进口压力水泵的气蚀现象主要是由于水泵进口压力过低造成的。
因此，我们需要保证水泵的进口压力在一定范围内，避免过低的压力引起气蚀。
可以通过增加进口管道的直径、减少管道的长度和弯头等措施，提高进口压力。
2.加装进口空气阀或真空泵在水泵进口处加装进口空气阀或真空泵，可以有效地防止气体进入水泵，避免气蚀现象的发生。
进口空气阀能够自动排出空气，并保持管道内的负压，防止气体进入水泵。
真空泵则能够通过负压抽走管道内的空气，保持管道的正常工作状态。
3.增加水泵出口压力通过增加水泵出口压力，可以有效地减少水泵的气蚀现象。
可以采用增加泵的高度或者增加出口阀门的阻力等方式，提高水泵的出口压力。
4.改善进口管道布置合理的进口管道布置可以减小管道的阻力，保持流体的流动稳定，降低气蚀的风险。
进口管道应尽量保持直线，减少弯头的数量，尽量减小管道的长度，以提高进口压力。
5.定期检查和维护水泵设备定期检查和维护水泵设备是避免气蚀现象的重要措施。
定期检查水泵进口和出口的阀门、密封件等是否完好，是否有泄漏的情况。
及时更换损坏的零部件，保持设备的良好状态。
6.合理选择水泵类型和规格根据实际需求，合理选择水泵的类型和规格，可以减少水泵的气蚀现象。
不同类型和规格的水泵适用于不同的工况和流量要求，选择合适的水泵可以提高水泵的工作效率，降低气蚀的风险。
避免水泵的气蚀现象需要从保证水泵进口压力、加装进口空气阀或真空泵、增加水泵出口压力、改善进口管道布置、定期检查和维护水泵设备以及合理选择水泵类型和规格等多个方面进行考虑和改进。
通过这些措施的实施，可以有效地减少水泵的气蚀现象，提高水泵的工作效率和使用寿命。
泵的汽蚀报告
泵汽蚀判断： NPSHa>NPSHr 不发生汽蚀 NPSHa=NPSHr 开始发生汽蚀 NPSHa>NPSHr 严重汽蚀
一般而言，当NPSHa=NPSHr 开始发生汽蚀。在实际应用 中为了安全起见，通常采用许用汽蚀余量〔NPSH〕作为 汽蚀发生的判据，一般许用汽蚀余量的取值范围为：
气蚀现象
低压区→产生气泡→高压区→ 气泡破裂→产生局部真空→水 力冲击→发生振动、噪音，对 部件产生麻点、蜂窝状的破坏
现象。
汽蚀过程
液体汽化
气泡凝结
汽蚀主要发生在叶轮外缘叶 片及盖板、涡壳或导轮处，并产 生麻点和蜂窝状的破坏，不会发 生在叶片进口处
高压水击
电化学腐蚀
汽蚀危害
泵
高温、高压、高频 冲击负荷及电化学 腐蚀作用
泵的汽蚀
Contents
1 汽蚀现象及危害 2 汽蚀余量 3 汽蚀类型 4 防止汽蚀的措施
一、汽蚀现象及危害
液体在从泵吸人口流到叶片进口前，会因流速增加和流 阻损失而压力进一步下降 当Q小于设计Q时，液流在进口撞击叶片正面，最低压 力在叶片进口处靠近前盖板的叶片背面上. 如图K2处。 泵Q超过设计Q时，液流撞击叶片背面，最低压力部位 在叶片进口靠近前盖板的叶片正面上，如图K1处
ha
ps
g
vs2 2g
pv
g
ps
g
ha
vs2 2g
pv
g
pa
g
ps
g
pa
g
pv
g
vs2 2g
ha
ha减小到等于hr时，吸上真空度达到[Hs]。
[Hs]
pa
g
水泵产生汽蚀的原因及对策
水泵产生汽蚀的原因及对策火力发电厂中的给水泵、凝结水泵、疏水泵等，由于输送的均是接近饱和状态下的水，且泵的转速较高，所以在运行中很容易产生汽蚀。
本文详细分析了给水泵运行中产生汽蚀的原因及处理的对策，为运行人员对产生上述异常现象时提供有利的理论判断依据，更进一步地加深对给水泵运行的了解。
使运人员在处理上述异常现象时能够得心应手。
标签：汽蚀原因危害对策一、汽蚀从热力学可知，液体汽化与温度，压力有关。
当作用在液体的压力不变，液体温度升高到某一数值时就会发生汽化；反之，当液体温度不变，作用在液体上的压力下降到某一数值时，液体同样也会发生汽化。
这个压力称为液体在该温度下的汽化压力，用符号PV？表示。
如：水在1.01*105Pa压力的作用下，当温度达到100？C时就开始汽化；当温度为20℃时，压力降到2.35*103Pa时，水也会汽化。
水泵的汽蚀就是因为液体的汽化所形成的。
泵在运行时，由于某些原因，当泵内某局部位置的压力等于或低于该温度相对应的汽化压力时，水就会在该处汽化，同时溶解在水中的气体也会析出。
当液体汽化侯，形成许多混合蒸汽与气体的气泡，气泡随着水流从低压区向高压区流动时，由于该处压力较高，迫使气泡迅速凝结而破裂，气泡四周的液体以很高的速度向气泡中心冲击，形成强烈的水击。
气泡长得越大，它崩溃时形成的水击压力也就越高。
根据观察资料表明，其产生的冲击频率可达每秒钟几万次，气泡凝结时，瞬时局部温度可达300？C 左右，冲击形成的压力可达数百甚至上千兆帕。
如果气泡在金属附近溃灭就形成对材料的一次打击，气泡不断发生和溃灭，便形成对金属表面的连续打击，叶轮的表面将会很快产生蜂窝形状的点蚀，然后逐渐扩大，金属表面逐渐因疲劳而严重损坏，通常把这种破坏称为剥蚀，同时在所产生的气泡中，还夹有一些活泼气体（如氧气等），借助于气泡凝结时所放出的热量，对金属起化学腐蚀作用。
化学腐蚀和机械剥蚀得共同作用，时金属的损坏速度大大加快。
汽蚀现象及解决方案
汽蚀现象及解决方案一、引言汽蚀是一种常见的液体动力机械故障，特殊是在液体泵和液体传动系统中。
本文将详细介绍汽蚀现象的定义、原因、识别方法以及解决方案。
二、汽蚀现象的定义汽蚀是指在液体中存在气体或者蒸汽，并随着液体流动而产生的现象。
当液体中的压力降低到饱和压力以下时，液体中的气体或者蒸汽会蓦地凝结和扩散，形成气泡。
这些气泡会随着液体流动到高压区域，然后蓦地坍塌，产生高速冲击波，导致金属表面受损、噪音和振动增加，最终导致机械故障。
三、汽蚀现象的原因1. 压力降低：当液体流经管道、阀门或者泵叶轮时，由于流道的几何形状、流速和流量的变化，液体的压力会降低到饱和压力以下，从而导致汽蚀现象的发生。
2. 液体温度升高：液体温度升高会使其饱和压力下降，从而增加汽蚀的可能性。
3. 液体中的气体含量：液体中的气体含量过高会增加汽蚀的风险。
4. 泵设计不当：泵的设计参数如叶轮直径、进口形状等不合理，会增加汽蚀的发生概率。
四、汽蚀现象的识别方法1. 观察液体流动：当液体流动中存在气泡、噪音和振动增加等现象时，可能发生汽蚀。
2. 检查泵的吸入压力：通过测量泵的吸入压力，如果低于饱和压力，则存在汽蚀的可能性。
3. 检查泵的外观：观察泵的叶轮、轴承和密封等部件是否浮现异常磨损或者腐蚀，这可能是汽蚀导致的结果。
五、汽蚀现象的解决方案1. 提高液体的压力：通过增加泵的出口压力或者减小管道阻力，可以有效减少汽蚀的发生。
2. 降低液体温度：通过增加冷却装置或者降低液体的温度，可以降低液体的饱和压力，减少汽蚀的可能性。
3. 减少液体中的气体含量：通过增加气体分离器或者减少气体的进入，可以减少汽蚀的风险。
4. 优化泵的设计：合理选择泵的叶轮直径、进口形状等参数，可以减少汽蚀的发生概率。
六、结论汽蚀是一种常见的液体动力机械故障，对机械设备的正常运行产生不利影响。
本文详细介绍了汽蚀现象的定义、原因、识别方法以及解决方案。
为了避免汽蚀的发生，需要注意提高液体的压力、降低液体温度、减少液体中的气体含量以及优化泵的设计等方面的措施。
水泵的汽蚀现象及其防治措施
水泵的汽蚀现象及其防治措施水泵的汽蚀是液体靠近或达到沸点时产生的气泡引起的，这种现象是液体在水泵内局部汽化后，在液体中爆发性地破坏气泡的现象。
汽蚀对水泵的性能和寿命会产生非常明显的影响，需要采取相应的防治措施。
汽蚀的表现与原因汽蚀是水泵的一种常见故障，其表现为水泵出水速度变慢，出水量减少，水泵噪声加大等。
产生汽蚀的原因主要有以下几点：1.水泵工作条件不稳定，改变了环境温度和液体温度；2.进口压力降低，水泵周围环境的压力也会降低；3.液流速度太高，当液体的速度大于某一临界值时，就会产生汽蚀；4.液体受热不均匀，使得液体在水泵内会出现局部汽化。
汽蚀对水泵的影响汽蚀会严重影响水泵的工作效率和寿命，具体包括以下几点：1.降低水泵的耐磨性，加速设备磨损，缩短设备寿命；2.变动液动压力，影响水流稳定，容易引起振动和噪音；3.降低泵的效率，同时出现出水速度慢、液位不稳的现象；4.严重时可能导致设备出水流量骤减，整个泵站甚至设备拆卸。
汽蚀的防治为了防止汽蚀的产生，一些常见的防治措施为：1. 提高进口压力在一些实际操作中，水泵在操作过程中主要是对着刚性槽面工作，所以进口压力一般很低，应该适当提高进口压力，能够有效避免汽蚀的产生。
2. 降低液流速度通过改变导管的形式和直径，改变导管管道的走向，增加阀门的数量和类型，提高流动的稳定性，从而使流体在运行过程中保持较稳定的流速，减少汽蚀的发生。
3. 保证液体温度均匀因传热区域受热不均匀，局部的液面温度会达到沸点从而引起汽蚀的发生，所以保证液体温度均匀，是防治汽蚀的一个关键措施之一。
4. 定期检修水泵定期对水泵进行检查保养，检查水泵内的清洗后，测量内部橡胶或传动件的间隙，对涡轮等部件进行机加工装配，清除水泵内杂物、尽量避免产生噪声或者振动等等，能够有效防止汽蚀。
总结汽蚀是一种常见的水泵故障，而且对水泵的影响非常大。
预防汽蚀发生也非常重要，应该采取多种措施，如提高进口压力、降低液流速度、保证液体温度均匀等，同时还需要经常检查水泵，对水泵做到定期检查保养。
汽蚀现象及解决方案
汽蚀现象及解决方案一、引言汽蚀是指液体在高速流动时，在液体中产生的气泡瞬间坍塌所造成的物理现象。
汽蚀现象在工业生产中时常浮现，特殊是在液体泵和管道系统中，对设备的正常运行和安全性产生了严重的影响。
本文将详细介绍汽蚀现象的原理、表现以及解决方案。
二、汽蚀现象的原理汽蚀现象的产生与流体中的压力变化有关。
当液体通过管道或者泵时，流速增大，压力降低。
当液体速度增加到一定程度时，液体中的压力低于液体的饱和蒸汽压力，液体中就会产生气泡。
当这些气泡进入高压区域时，气泡会瞬间坍塌，产生冲击波，对设备造成伤害。
三、汽蚀现象的表现1. 声音异常：汽蚀过程中，由于气泡坍塌产生的冲击波，会导致设备发出异常的声音，类似于水锤的声音。
2. 液流异常：汽蚀会导致液流变得不稳定，浮现液流的喷射、颤动等现象，严重时甚至会浮现喷射不出液体的情况。
3. 设备损坏：汽蚀会对设备造成损坏，如泵叶片磨损、管道腐蚀等，严重时可能导致设备故障和停机。
四、汽蚀现象的解决方案为了解决汽蚀现象对设备的影响，可以采取以下措施：1. 提高液体压力：增加液体的压力可以有效地减少汽蚀现象的发生。
可以通过增加泵的扬程、增加进口压力等方式来提高液体压力。
2. 降低液体流速：汽蚀现象与液体流速有密切关系，降低液体流速可以减少汽蚀现象的发生。
可以通过增加管道直径、减小泵的转速等方式来降低液体流速。
3. 使用抗汽蚀材料：选择适合的材料可以减少汽蚀现象对设备的伤害。
可以选择具有抗腐蚀、抗磨损等特性的材料来创造设备。
4. 定期维护和检查：定期对设备进行维护和检查，及时发现和处理潜在的汽蚀问题，可以减少设备故障的发生。
五、案例分析以某化工厂的液体泵为例，该泵在运行过程中浮现了汽蚀现象，导致泵的效率下降和设备损坏。
通过对该泵进行分析，发现液体流速过大是导致汽蚀现象的主要原因。
为了解决这个问题，厂方采取了以下措施：首先，增加了泵的进口直径，降低了液体流速；其次，对泵进行了定期的维护和检查，及时清理泵内的杂质和沉积物。
水泵汽蚀原因分析及其防护措施
水泵汽蚀原因分析及其防护措施1. 引言水泵在各类工业和民用领域中起着至关重要的作用，常用于供水、排水、供暖、冷却等方面。
然而，由于各种原因，水泵可能会发生汽蚀现象，导致其效率下降甚至损坏，给生产和生活带来不便。
本文将介绍水泵汽蚀的原因分析，并提出相应的防护措施。
2. 汽蚀原因分析水泵汽蚀是指泵的进口压力低于蒸汽压力时，液体中的气体被释放并形成气蚀现象。
造成水泵汽蚀的主要原因有以下几点：2.1 泵入口设计不合理当水泵进口管道直径过小或进口有长弯头、扩大直径过渡等设计不当时，会造成流体进入泵的不稳定，产生局部湍流，从而形成汽蚀现象。
2.2 泵进口管道堵塞水泵进口管道如果存在杂物、沉积物或者被封堵，会造成进口流量减小，进而导致压力降低，产生汽蚀现象。
2.3 液位过低当水泵吸液高度超过其最大允许吸液深度时，泵入口压力将低于蒸汽压力，造成汽蚀。
2.4 液体温度过高液体温度过高会导致饱和汽压增大，使得水泵的进口压力低于蒸汽压力，从而产生汽蚀。
2.5 液体中气体含量过高当液体中存在过多的气体时，气体随着液体流入水泵，由于压力降低而膨胀成气蚀泡，并导致汽蚀。
3. 汽蚀防护措施为了解决水泵汽蚀问题，可以采取以下防护措施：3.1 合理设计泵进口合理设计泵进口的几何形状和尺寸，确保进口尽可能宽敞、流线型，减小流体进入泵时的湍流，防止汽蚀的发生。
3.2 定期清理进口管道定期清理进口管道，防止杂物、沉积物的堆积，保持进口无阻塞状态，确保流体进入泵的顺畅，避免汽蚀的产生。
3.3 控制液位根据水泵的吸液深度限制，合理控制液位，避免吸液深度超过泵的最大允许值，防止汽蚀现象的发生。
3.4 控制液体温度合理控制液体的温度，避免液体温度过高，减小饱和汽压，防止水泵进口压力低于蒸汽压力，从而避免汽蚀。
3.5 消除液体中气体通过适当的去气措施，如使用真空泵或气体分离器等，减少液体中的气体含量，避免气体进入水泵，从而防止汽蚀。
3.6 安装减压阀和阻尼器在需要的情况下，可以在水泵进口管道上安装减压阀和阻尼器，用于消除进口压力的脉动，减少液体的脉动流动，降低汽蚀的风险。
水泵汽蚀原因分析及其防护措施
水泵汽蚀原因分析及其防护措施一、水泵汽蚀原因分析1.流体蒸汽压力过高流体蒸汽压力过高是水泵汽蚀的主要原因之一。
当流体中的蒸汽压力超过液体泵的汽蚀界限时，液面上方就会形成蒸汽气泡，并且气泡在流体中不断形成和破裂，导致泵的进口处产生强烈的振动和噪声，缩短水泵的使用寿命。
2.水泵进口过大水泵进口过大也会导致水泵汽蚀，因为水在流入泵体之前通过了比泵体口径更大的管道，水流体积压力减小，造成低压区域的形成，低压区域内产生气泡并随即破裂。
一旦气泡被压缩，气泡周围的液体会产生冲击效应，这会造成泵体的振动和噪声，还会损坏泵体的表面。
3.水流速度太快水流速度太快也会引起水泵汽蚀，水流速度太快时，水流动平稳度不高，易在入口处引起液面迅速降低，产生气蚀现象。
此外，水流速度过快还会产生过多的水流动能，当水流到泵的入口附近时，能量会与泵的入口产生碰撞，从而导致汽蚀。
4.泵体内流体存在空气泵体内流体存在空气更是水泵汽蚀的罪魁祸首，如果泵体内存在气泡时，流体会在气泡与液体的交界处产生剧烈的震荡和噪声，并且空气也会开始分解成微小的气泡，导致汽蚀加剧。
二、水泵汽蚀的防护措施1.降低进口水压为了防止水泵汽蚀，我们可以降低进口水压，让水流速度减慢，使流体能够稳定地进入泵体内部。
在泵入口处还可以加装调节阀门，以控制发生在进口处的气流速度。
2.防止气泡形成防止气泡形成是防止水泵汽蚀的关键。
可以在泵的进口处安装空气释放阀门，以便将泵体内存在的气体排出。
另外，安装隔膜泵可有效防止空气进入泵体内部。
3.加装排气管道为了排除危险的气泡，可以在泵出口处安装排气管道，引导气泡进入泵体外部。
这样可以有效地保护泵的外部和内部。
4.提高泵体质量提高泵体质量也是防止水泵汽蚀的一种措施。
用更好的金属来制造泵体可以提高泵体的质量且防止泵体因气息遭受损坏。
优质的泵体采用优质材料制造，内部平滑，减少摩擦产生的能量，也有利于防止泵泵体内产生汽蚀。
总之，防止水泵汽蚀有很大的关系需要提高提高水泵进口压力、减缓水流速度、防止气泡形成以及增强泵体的材质和质量等措施。
水泵防止汽蚀的方法
水泵防止汽蚀的方法1. 提高进口压力：水泵汽蚀的主要原因是进口压力过低，可以采取的一种方法是提高进口压力。
这可以通过增加进口管道的直径，减少管道弯曲程度，减少管道的长度等方式来实现。
2. 安装气蚀阀：气蚀阀可以帮助水泵防止汽蚀。
气蚀阀一般安装在进口管道上，它能够防止管道内产生降压脉冲，从而减少进口压力的波动，防止水泵汽蚀。
3. 提高液体温度：液体的温度对水泵的汽蚀现象有一定的影响。
提高液体温度可以增加液体的气化压力，从而减轻汽蚀现象的发生。
但是需要注意的是，过高的液体温度可能会对水泵的运行造成不利影响，需要根据实际情况进行调整。
4. 安装防汽蚀泵：防汽蚀泵是一种专门用于防止汽蚀现象的水泵。
它具有特殊的结构设计，能够有效减少进口压力的波动，并具有较强的抗汽蚀能力。
5. 增加净吸式水泵的进口管道长度：净吸式水泵的进口管道长度越长，管道内的液体降压脉冲越弱，进口压力波动越小，从而减轻了水泵的汽蚀现象。
6. 减少管道的弯曲程度：管道的弯曲程度会增加液体的阻力，降低进口压力。
在设计管道布局时，应尽量减少管道的弯曲程度，以提高进口压力。
7. 定期检查水泵进口过滤网的清洁情况：进口过滤网是阻止杂质进入水泵的重要装置。
如果过滤网被堵塞，会导致进口压力降低，从而增加水泵汽蚀的风险。
定期检查和清洁进口过滤网，能够有效预防水泵汽蚀。
8. 保持水泵系统的密封性：水泵系统的密封性对防止汽蚀现象至关重要。
检查和维护密封件的质量，保证其正常运行，可以减少水泵的漏气现象，从而减轻汽蚀的发生。
9. 控制流量变化：过大的流量变化会导致水泵进口压力的剧烈波动，增加汽蚀的风险。
在操作水泵时，应尽量控制流量的变化范围，避免流量大幅度的快速变化。
10. 定期检查水泵的工作状态：定期检查水泵的工作状态，确保水泵运行正常，可以早期发现并排除可能导致汽蚀的问题，从而保证水泵的正常运行。
泵的汽蚀现象分析及防止汽蚀措施(新版)
( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改泵的汽蚀现象分析及防止汽蚀措施(新版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes泵的汽蚀现象分析及防止汽蚀措施(新版)一、汽蚀现象液体在一定温度下，降低压力至该温度下的汽化压力时，液体便产生汽泡。
把这种产生气泡的现象称为汽蚀。
汽蚀时产生的气泡，流动到高压处时，其体积减小以致破灭。
这种由于压力上升气泡消失在液体中的现象称为汽蚀溃灭。
泵在运转中，若其过流部分的局部区域（通常是叶轮叶片进口稍后的某处）因为某种原因，抽送液体的绝对压力降低到当时温度下的液体汽化压力时，液体便在该处开始汽化，产生大量蒸汽，形成气泡，当含有大量气泡的液体向前经叶轮内的高压区时，气泡周围的高压液体致使气泡急剧地缩小以至破裂。
在气泡凝结破裂的同时，液体质点以很高的速度填充空穴，在此瞬间产生很强烈的水击作用，并在水泵中产生气泡和气泡破裂使过流部件遭受到破坏的过程就是水泵中的汽蚀过程。
水泵产生汽蚀后除了对过流部件会产生破坏作用以外，还会产生噪声和振动，并导致泵的性能下降，严重时会使泵中液体中断，不能正常工作。
二、泵汽蚀基本关系式泵发生汽蚀的条件是由泵本身和吸入装置两方面决定的。
因此，研究汽蚀发生的条件，应从泵本身和吸入装置双方来考虑，泵汽蚀的基本关系式为NPSHc≤NPSHr≤[NPSH]≤NPSHaNPSHa=NPSHr(NPSHc)--泵开始汽蚀NPSHaNPSHa>NPSHr(NPSHc)--泵无汽蚀式中NPSHa--装置汽蚀余量又叫有效汽蚀余量，越大越不易汽蚀；NPSHr--泵汽蚀余量，又叫必需的汽蚀余量或泵进口动压降，越小抗汽蚀性能越好；NPSHc--临界汽蚀余量，是指对应泵性能下降一定值的汽蚀余量；[NPSH]--许用汽蚀余量，是确定泵使用条件用的汽蚀余量，通常取[NPSH]=（1.1～1.5）NPSHc。
水泵汽蚀原因分析及其防护措施
水泵汽蚀现象还会引起管路振动和噪音，严重时会影响周围环境和居民 生活。
汽蚀防护措施的有效性和可行性
提高水泵的抗汽蚀性能是防护措施的关 键，可以通过选用高效抗汽蚀水泵、改 变水泵结构、降低水泵转速等方法实现
。
采用压力补偿装置可以减轻水泵汽蚀现 象，例如在管路中加装调压阀、止回阀
减少吸入管道中的附件
03
通过减少吸入管道中的附件，可以降低吸入阻力，从而降低汽
蚀发生的可能性。
降低液体温度
使用冷却剂
通过使用冷却剂，可以降低液体的温度，从而降低汽蚀发生的可 能性。
增加泵的冷却效果
通过增加泵的冷却效果，可以降低液体的温度，从而降低汽蚀发生 的可能性。
避免液体暴露于高温环境中
通过避免液体暴露于高温环境中，可以降低液体的温度，从而降低 汽蚀发生的可能性。
水泵汽蚀通常发生在水泵的叶轮 叶片、导流器以及进水口等部位 。
水泵汽蚀现象的危害
01
02
03
产生噪声和振动
水泵汽蚀产生大量的气泡 ，气泡破裂时会产生强烈 的冲击力和噪声，同时引 起水泵的振动。
降低水泵效率
汽蚀导致水泵的性能下降 ，流量和扬程都受到影响 ，使水泵的效率降低。
损坏设备
汽蚀持续发生会破坏水泵 的叶片和导流器等关键部 件，严重时甚至可能导致 设备损坏。
定期检查和维修
定期检查
定期对水泵进行详细检查，确保 其零部件和结构都处于正常工作 状态。
维修保养
根据检查结果，及时对受损的零 部件进行维修或更换，保证水泵 的正常运转。
泵的选型合理化
选型匹配
根据实际需求，选择合适型号的水泵 ，确保其流量、扬程等参数与实际需 求相匹配。
泵气蚀的概念、原因及防止方法有哪些？
泵气蚀的概念、原因及防止方法有哪些？一、离心泵中的气蚀现象单离心泵内的压力低于抽送液体在该温度下的饱和蒸汽压力时，液体中就会产生气泡，发生气蚀现象。
要认识气蚀现象，首先从我们日常生活的水变化谈起。
平常我们在一个大气压下，将水从20℃加热到100℃时，就有大量气泡从水中溢出，形成沸腾现象。
如果在20℃下，将压力降低到0.024个大气压，水也能沸腾起来。
所以，水和汽是可以相互转化的，转化的条件就是温度和压力。
不但是水，其他液体也有这样的性质。
在一定温度下，液体开始气化的临界压力叫液体的汽化压力，以PV表示。
知道了液体本身所具有的这种物理性质后，我们再来分析泵发生气蚀的原因。
通常，离心泵的叶轮进口是压力最低的地方。
如果这个地方液体的压力等于或低于在该温度下的液体的汽化压力Pv，就会有蒸汽及溶解在液体的气体从液体中大量溢出，形成许多蒸汽与气体混合的小气泡。
这些小气泡随液体流到高压区时，气泡周围的压力高于气泡内的压力，气泡受压破裂（凝结）。
则液体质点就象无数的小子弹连续打击金属表面，使金属表面产生破坏。
这就是泵的气蚀。
离心泵在严重气蚀状态下运转时，发生气蚀的部位很快就会变成蜂窝状或海绵状。
离心泵刚开始气蚀时，气蚀区域较小，对泵正常工作没有明显影响，但当气蚀发展到一定程度时，气蚀气泡大量产生，影响液体的正常流动，甚至造成液流间断，同时伴有噪声、震动，而且泵的流量、扬程、效率都明显下降。
因此要尽量避免气蚀产生。
防止气蚀产生的办法：(1)改进离心泵的吸入口至叶轮附近的结构设计。
增大过流面积；增大叶轮盖板进口段的曲率半径，减小液流急剧加速与降压；适当减少叶片进口的厚度，并将叶片进口修圆，使其接近流线形，也可以减少绕流叶片头部的加速与降压；提高叶轮和叶片进口部分表面光洁度以减小阻力损失；将叶片进口边向叶轮进口延伸，使液流提前接受作功，提高压力。
(2)采用前置诱导轮，使液流在前置诱导轮中提前作功，以提高液流压力。
(3)采用双吸叶轮，让液流从叶轮两侧同时进入叶轮，则进口截面增加一倍，进口流速可减少一倍。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
泵的汽蚀现象分析及防止汽蚀措施
一、汽蚀现象
液体在一定温度下，降低压力至该温度下的汽化压力时，液体便产生汽泡。
把这种产生气泡的现象称为汽蚀。
汽蚀时产生的气泡，流动到高压处时，其体积减小以致破灭。
这种由于压力上升气泡消失在液体中的现象称为汽蚀溃灭。
泵在运转中，若其过流部分的局部区域（通常是叶轮叶片进口稍后的某处）因为某种原因，抽送液体的绝对压力降低到当时温度下的液体汽化压力时，液体便在该处开始汽化，产生大量蒸汽，形成气泡，当含有大量气泡的液体向前经叶轮内的高压区时，气泡周围的高压液体致使气泡急剧地缩小以至破裂。
在气泡凝结破裂的同时，液体质点以很高的速度填充空穴，在此瞬间产生很强烈的水击作用，并在水泵中产生气泡和气泡破裂使过流部件遭受到破坏的过程就是水泵中的汽蚀过程。
水泵产生汽蚀后除了对过流部件会产生破坏作用以外，还会产生噪声和振动，并导致泵的性能下降，严重时会使泵中液体中断，不能正常工作。
二、泵汽蚀基本关系式
泵发生汽蚀的条件是由泵本身和吸入装置两方面决定的。
因此，研究汽蚀发生的条件，应从泵本身和吸入装置双方来考虑，泵汽蚀的基本关系式为
NPSHc≤NPSHr≤[NPSH]≤NPSHa
NPSHa=NPSHr(NPSHc)——泵开始汽蚀
NPSHa NPSHa>NPSHr(NPSHc)——泵无汽蚀
式中NPSHa——装置汽蚀余量又叫有效汽蚀余量，越大越不易汽蚀；
NPSHr——泵汽蚀余量，又叫必需的汽蚀余量或泵进口动压降，越小抗汽蚀性能越好；NPSHc——临界汽蚀余量，是指对应泵性能下降一定值的汽蚀余量；
[NPSH]——许用汽蚀余量，是确定泵使用条件用的汽蚀余量，通常取[NPSH]=（1.1～1.5）NPSHc。
三、装置汽蚀余量的计算
NPSHa=Ps/ρg+Vs/2g-Pc/ρg=Pc/ρg±hg-hc-Ps/ρg
四、防止发生汽蚀的措施
欲防止发生汽蚀必须提高NPSHa，使NPSHa>NPSHr可防止发生汽蚀的措施如下：
1．减小几何吸上高度hg（或增加几何倒灌高度）；
2．减小吸入损失hc，为此可以设法增加管径，尽量减小管路长度，弯头和附件等；
3．防止长时间在大流量下运行；
4．在同样转速和流量下，采用双吸泵，因减小进口流速、泵不易发生汽蚀；
5．泵发生汽蚀时，应把流量调小或降速运行；
6．泵吸水池的情况对泵汽蚀有重要影响；
7．对于在苛刻条件下运行的泵，为避免汽蚀破坏，可使用耐汽蚀材料。
