5010塔吊安装方案

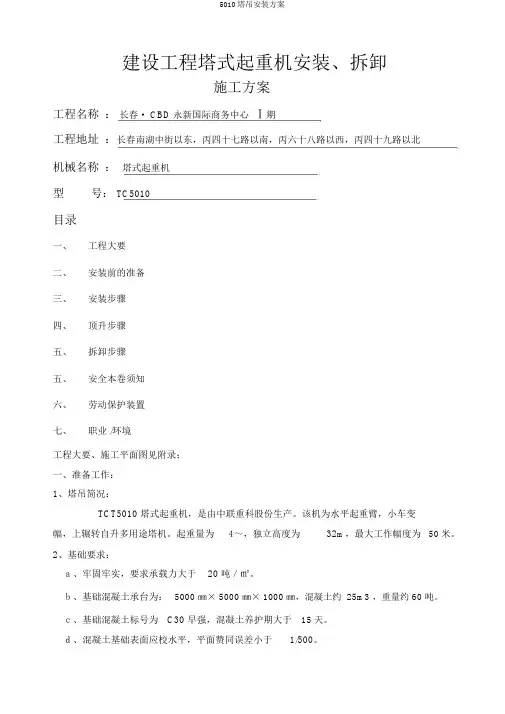

建设工程塔式起重机安装、拆卸

施工方案

工程名称：长春·CBD永新国际商务中心Ⅰ期

工程地址：长春南湖中街以东，丙四十七路以南，丙六十八路以西，丙四十九路以北机械名称：塔式起重机

型号：TC5010

目录

一、工程概况

二、安装前的准备

三、安装步骤

四、顶升步骤

五、拆卸步骤

五、安全注意事项

六、劳动保护装置

七、职业/环境

工程概况、施工平面图见附录；

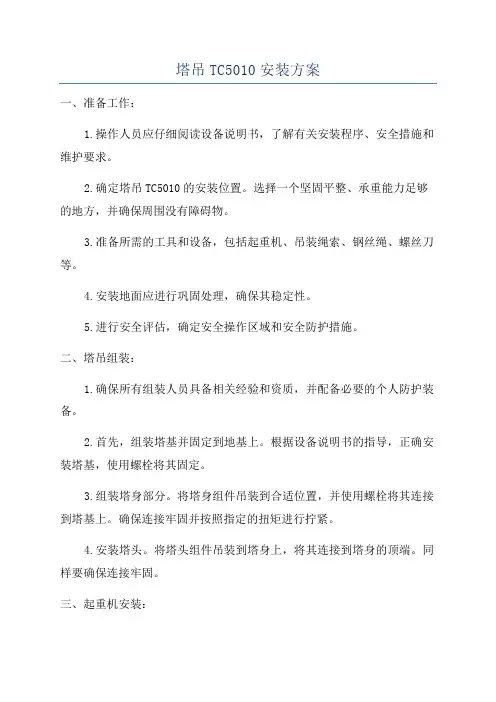

一、准备工作：

1、塔吊简况：

TCT5010塔式起重机，是由中联重科股份有限公司生产。该机为水平起重臂，小车变幅，上回转自升多用途塔机。起重量为4～1.0T，独立高度为32m，最大工作幅度为50米。

2、基础要求：

ａ、坚固牢实，要求承载力大于20吨／㎡。

ｂ、基础混凝土承台为：5000㎜×5000㎜×1000㎜，混凝土约25m³，重量约60吨。

ｃ、基础混凝土标号为C30早强，混凝土养护期大于15天。

ｄ、混凝土基础表面应校水平，平面允许偏差小于1/500。

3、对塔吊基础的验收：

安装前根据塔吊基础图进行验收，要求表面水平偏差小于1/500；

4、塔吊安装前的检查验收：

全面检查塔吊钢结构无变形、开裂、锈蚀情况，表面油漆完好，机械部完好，运行正常，钢丝绳无磨损，扭曲现象，电器部分完整、无破损、绝缘情况良好，安全防护设施齐全，各限位器灵敏可靠。

5、场地准备:

清除安装场地的所用障碍物，平整夯实，保证安装吊车和运输车的承载力，确保道路畅通和足够的堆放场地。

6、人员组成：

现场总指挥：司军

工地现场施工安全员：马坤

安装人员：苏洪武

7、安装吊车的选择：

根据塔机的主要部件重量，选用1台75 吨汽车吊.

序号名称重量（㎏）

1 固定基节EQ 670

2 加强节670

3 标准节650

4 爬升架2500

5 回转总成2200

6 司机室400

7 塔头1100

8 平衡臂总成4000

9 第一块平衡重2100

10 50米起重臂总成5500

11 50米起重臂平衡重 2.1*2+1.7*2+2*1.0

8、工具的准备：

序号名称规格型号单位数量

1 专用扳手套 4

2 活动扳手10.12 把 4

3 大锤16磅把 4

4 奶子锤 2.5磅把 4

5 橇杆 1.2-1.5M 根 4

6 替打把 2

7 电工仪表套 1

8 机修工具套 1

9 白棕绳50MΦ16mm 根 2

10 千斤头15MΦ17 mm 根 4

11 千斤头8MΦ13.5mm 根 2

12 安全帽顶20

13 安全带根 6

14 铁丝若干

15 垫木若干

二、塔机的安装步骤：

立塔的顺序按如下进行：

（1）安装塔身节；（2）吊装爬升架；（3）安装回转支承总成；（4）安装司机室；（5）安装塔头；（6）安装平衡臂总成；（7）安装平衡臂拉杆；（8）吊装一块2.1T重的平衡重；（9）安装起重臂总成；（10）配装余留的平衡重

1、安装塔身

1、1结构简述

塔机在起升高度为32米的独立状态下共有11节塔身节：包括1节固定基节，1节加强节，9节标准节，塔身节内有供人上下的爬梯，并有供人休息的平台。

标准节其主弦杆上下端各有2个连接套。

加强节的主弦杆上端有2个连接套，下端有3个连接套。

预埋螺栓固定基节主弦杆上端有3个连接套，下端为法兰盘。

1、2吊装2个标准节

ａ、吊起一节标准节，注意严禁吊在水平斜腹杆上；

ｂ、将1节加强标准节吊装到埋好在固定基础上的固定基节上，用12件10.9级￠30*345高强度螺栓连接牢；

ｃ、再吊装一节标准节，用8件10.9级￠30*345高强度螺栓连接牢；此时基础上已有一节固定基节、一节加强标准节、一节标准节。

ｄ、所用高强度螺栓的预紧扭矩应达到1400N.m，每根高强度螺栓均应配装一个垫圈和两个螺母，并拧紧防松。双螺母中防松螺母的预紧扭矩应稍大于或等于1400N.m。

ｅ、用经纬仪或吊线法检查其垂直度，主弦杆四个侧面的垂直度误差应不大于1.5/1000。

2、吊装爬升架

2、1、结构简述

爬升架负责完成塔机顶升运动，它主要由爬升架结构、平台、爬梯及液压顶升系统、标准节引进装置等组成。顶升油缸安装在爬升架后侧的横梁上（即预装平衡臂的一侧），液压泵站放在液压缸一侧的平台上，爬升架内侧有8个滚轮，顶升时滚轮支于塔身主弦杆外侧，起导向支承作用。

为了便于顶升安装和安全需要，在爬升架中部及上部位置设有平台，并在引进梁上也设有平台，顶升时，工作人员站在平台上，操纵液压系统，完成顶升、引入标准节和固定塔身螺栓的工作。

2、2吊装爬升架

ａ、将爬升架按要求组装完毕后，将吊具挂在爬升架上，拉紧钢丝绳吊起。切记安装顶升油缸的位置必须与塔身踏步同侧。

ｂ、将爬升架缓慢套装在二个标准节外侧。

ｃ、将爬升架上的爬爪放在第二节上部（从下往上数）的踏步上。

ｄ、安装好顶升油缸，将液压泵站吊装到平台一角，接好油管，检查液压系统的运转情况。

3、安装回转支承总成

3、1、结构简述

回转支承总成包括下支座、回转支承、上支座、回转机构共四部分。

上支座为板壳结构，左焊有安装回转机构的法兰盘，右侧工作平台的前端，焊有司机室连接的支耳，前设有安装回转限位器的支座，上支座的上面通过四个Φ55的销轴与塔帽连接。3、2、吊装回转支承总成

ａ、检查回转支承上10.9级的M22高强螺栓的预紧扭矩是否达到了700N·m，且防松螺母预紧力矩稍大于或等于700N·m。

ｂ、将吊具挂在上支座四个支柱耳套下，将回转支承总成吊起。

ｃ、下支座的八个连接套对准标准节四根主弦杆的八个联接套，缓慢落下，将回转支承总成放在塔身顶部。下支座与套架连接时，应对好四角的标记。

d、用8件10.9级的M30高强度螺栓将下支座与标准节E连接牢固（每个螺栓用双螺母拧紧防松，螺栓的预紧扭矩应达1400N·m，双螺母中防松预紧力矩稍大于或等于1400N·m）。

e、操作顶升系统，将爬升架顶升至与下支座连接耳板接触，用4根销轴将爬升架与下支座连接牢固。

4、安装塔头

4、1、结构简述

塔头总成包括塔头和力矩限制器。塔头为整体框架结构，分别有用于安装起重臂和平衡臂的耳板，下面用四根销轴与上支座相连。在塔头上安装有力矩限制器，用以限制各档速度的最大起重力矩。

4、2、吊装塔帽

ａ、吊起塔头（安装时注意用于安装平衡臂和起重臂支耳的方向），使塔头安装力矩限制器一侧和上支座安装平衡臂一侧的方向一致。

b、用4件φ55销轴将塔头与上支座连接紧固，穿好并充分张开开口销。

5、安装平衡臂总成
