电力变压器及接地电阻试验报告书
变压器试验最新规范标准
![变压器试验最新规范标准](https://img.taocdn.com/s3/m/9294f053ba68a98271fe910ef12d2af90242a893.png)
变压器试验最新规范标准1. 引言变压器试验是评估变压器性能和安全性的重要手段。
本规范旨在提供一套统一的测试方法和标准,以确保变压器在设计、制造和运行过程中满足行业和安全要求。
2. 适用范围本规范适用于各类电力变压器和特殊用途变压器的试验,包括但不限于油浸式变压器、干式变压器、自耦变压器等。
3. 试验项目变压器试验主要包括以下几个方面:- 绝缘电阻测试- 接地电阻测试- 空载试验- 负载试验- 温升试验- 短路阻抗测试- 局部放电试验- 冲击试验4. 试验条件试验应在规定的环境条件下进行,包括但不限于温度、湿度、大气压力等。
试验设备应符合精度要求,并定期校准。
5. 试验方法- 绝缘电阻测试:使用绝缘电阻表测量变压器的绝缘电阻值。
- 接地电阻测试:测量变压器外壳至地的电阻值,确保符合安全标准。
- 空载试验:在变压器不加载任何负载的情况下,测量其空载电流和空载损耗。
- 负载试验:在额定负载下测量变压器的输入电流、输出电流和损耗。
- 温升试验:测量变压器在长时间运行后的温升情况。
- 短路阻抗测试:测量变压器在短路条件下的阻抗值。
- 局部放电试验:检测变压器内部是否存在局部放电现象。
- 冲击试验:模拟电网冲击对变压器的影响,评估其抗冲击能力。
6. 试验结果的评定试验结果应与制造商提供的数据进行对比,确保所有指标均在允许的误差范围内。
任何超出规定范围的指标都应进行分析,并采取相应的纠正措施。
7. 试验报告试验完成后,应生成详细的试验报告,包括试验条件、试验过程、试验结果和结论。
报告应由授权的专业人员签字,并存档备查。
8. 结语变压器试验是确保变压器质量和性能的关键步骤。
遵循最新的规范标准,可以有效地预防变压器故障,延长其使用寿命,并保障电力系统的安全稳定运行。
请注意,上述内容仅为概述,具体试验方法和标准需参照国家或国际相关标准,如IEC(国际电工委员会)标准、GB(中国国家标准)等。
变压器实验报告
![变压器实验报告](https://img.taocdn.com/s3/m/38df0a1e0a4c2e3f5727a5e9856a561252d321b8.png)
电力工程试验报告装设地点: 工业路仓颉路西北 试验日期 天气温度 ℃ 相对湿度 % 型 号 S11-M-315/10 额定容量 315 联结组别 Dyn11 出厂编号 码1号60842一、直流电阻(Ω) 二次侧 ao 0.002779 bo 0.002781 co 0.002804绝缘电阻 高对地 低对地 高对低三、空载损耗及空载电流测量:测试项目 空载损耗 W 空载电流%四、短路损耗和短路阻抗测量(主分接)标准值 合格10KV 路线绝缘测试A 相对地 2500M ΩB 相对地 2500M ΩC 相对地 2500M Ω避雷器绝缘电阻测试A 相对地 2500M ΩB 相对地 2500M ΩC 相对地 2500M Ω3.7 Ω备注:试验人员:测试项目短路损耗(750C) W 短路阻抗(750C) %实测值3960W 4.06介质损/ / / 一次侧 ABBC AC 油强度 / / / 250R0MΩ 2500MΩ2500MΩ分接 1 2.8452.840 2.839 分接 2 2.695 2.6892.690分接 3 2.539 2.535 2.535 10KV 18.19/454.7实测值4840.31 额定电压 额定电流创造厂家 郑州豫能出厂日期 2022.8变 压 器 测 试 数 据结果合格油重 225kg接地电阻测试二、绝缘试验试验结论标准值合格结果电力工程试验报告装设地点: 试验日期 80KVA 创造厂家 郑州豫能二次侧 ao 0.015933 bo 0.016492 co 0.016376二、绝缘试验介质损>2500 >2500 >2500三、空载损耗及空载电流测量:测试项目 空载损耗 W 空载电流%四、负载损耗和短路阻抗测量(主分接)标准值 合格10KV 路线绝缘测试B 相对地 >2500Ω 避雷器绝缘电阻测试 B 相对地 >2500Ω备注:试验人员:型 号 S13-M-80/10/0.4 额定容量 额定电压 10KV/0.4KV 额定电流 4.62/115.5A一、直流电阻一次侧 分接 1 分接 2 AB 16.907 15.995 BC 16.894 15.975 AC 16.891 15.978 测试项目负载损耗(750C) W 短路阻抗(750C) % 接地电阻测试 试验结论油强度 / / / 分接 3 15.076 15.054 15.062 实测值 1210 4.2A 相对地A 相对地 C 相对地C 相对地>2500Ω>2500Ω 天气温度 ℃ 相对湿度 % 实测值 1380.61高对地 低对地 高对低联结组别 Y.yno 出厂日期 2022.2.2 出厂编号 码号变 压 器 测 试 数 据结果合格绝缘电阻 >2500Ω>2500Ω标准值/ / /油重 结果 Ω5电力工程试验报告250KVA 创造厂家 郑州豫能 一、直流电阻(Ω) 二次侧 ao 0.004485 bo 0.004466 co 0.004527绝缘电阻 高对地 低对地 高对低三、空载损耗及空载电流测量:测试项目 空载损耗 W 空载电流%四、短路损耗和短路阻抗测量(主分接)实测值328 4.07A 相对地 2500M ΩB 相对地 2500M ΩC 相对地 2500M Ω 避雷器绝缘电阻测试A 相对地 2500M ΩB 相对地 2500M ΩC 相对地 2500M Ω3.7 Ω试验结论 合格 备注:试验人员:装设地点: 店集乡伊尹站旁 试验日期 型 号 S11-250/10 额定容量测试项目 短路损耗(750C) W 短路阻抗(750C) %标准值 240 1.5标准值 介质损/ / / 一次侧 ABBC AC 油强度 / / / 250R0MΩ 2500MΩ2500MΩ分接 2 6.012 6.051 5.713分接 1 6.3506.391 6.391 分接 3 5.677 5.713 5.717 天气温度 ℃ 相对湿度 %10KV 1443/360.9 实测值2510.6出厂编号码1号60353 联结组别 Dyn11 额定电压 额定电流 出厂日期 2022.3 变 压 器 测 试 数 据10KV 路线绝缘测试 结果合格结果合格油重 200Kg 接地电阻测试二、绝缘试验2600 4.0电力工程试验报告工程名称: 2022 年度冬配变综合维修工程 天气温度 ℃ 相对湿度 % 型 号 S11-250/10 额定容量 250KVA 联结组别 Dyn11 额定电压 10KV 油重 额定电流 1443/360.9 200Kg一、直流电阻(Ω)一次侧 分接 1 分接 2 分接 3 二次侧AB 6.350 6.012 5.677 ao 0.004485 BC 6.391 6.051 5.713 bo 0.004466 AC6.3915.7135.717co 0.004527二、绝缘试验绝缘电阻 高对地 低对地 高对低250R0MΩ 2500MΩ 2500MΩ介质损 / / /油强度 / / /三、空载损耗及空载电流测量:测试项目 空载损耗 W 空载电流%四、短路损耗和短路阻抗测量(主分接)测试项目 短路损耗(750C) W 短路阻抗(750C) %实测值328 4.07标准值 240 1.5标准值2600 4.0结果合格结果合格10KV 路线绝缘测试A 相对地 2500M ΩB 相对地 2500M ΩC 相对地 2500M Ω避雷器绝缘电阻测试A 相对地 2500M ΩB 相对地 2500M ΩC 相对地 2500M Ω接地电阻测试 3.7 Ω备注:试验结论试验人员:实测值2510.6电力工程试验报告工程名称: 2022 年度冬配变综合维修工程 天气温度 ℃ 相对湿度 % 型 号 S11-M-315/10 额定容量 315 联结组别 Dyn11 额定电压 10KV 油重 额定电流 18.19/454.7 225kg一、直流电阻(Ω)一次侧 分接 1 分接 2 分接 3 二次侧AB 2.845 2.695 2.539 ao 0.002779 BC 2.840 2.689 2.535 bo 0.002781 AC2.8392.6902.535co 0.002804二、绝缘试验绝缘电阻 高对地 低对地 高对低250R0MΩ 2500MΩ 2500MΩ介质损 / / /油强度 / / /三、空载损耗及空载电流测量:测试项目 空载损耗 W 空载电流%四、短路损耗和短路阻抗测量(主分接)测试项目 短路损耗(750C) W 短路阻抗(750C) %实测值3960W 4.06标准值标准值结果合格结果合格10KV 路线绝缘测试A 相对地 2500M ΩB 相对地 2500M ΩC 相对地 2500M Ω避雷器绝缘电阻测试A 相对地 2500M ΩB 相对地 2500M ΩC 相对地 2500M Ω接地电阻测试 3.7 Ω备注:试验结论试验人员:实测值4840.31。
电力变压器试验与分析报告
![电力变压器试验与分析报告](https://img.taocdn.com/s3/m/5b8a0fe70129bd64783e0912a216147917117ecc.png)
电力变压器试验与分析报告一、引言电力变压器是电力系统中重要的设备之一,负责将高压电流变换为低压电流或高压电流,以满足电力系统中各个环节的需要。
为了保证变压器的正常运行及安全性,对其进行试验与分析是不可或缺的。
本报告旨在就电力变压器试验与分析进行详细的讨论和总结,以提供相关领域的参考和指导。
二、试验项目1. 接地电阻测试为了保证变压器的接地系统良好连接并有效地排除故障电流,接地电阻测试是必不可少的。
该测试主要通过测量接地系统的电阻来判断是否满足系统要求,一般采用四线法或万用表进行测量。
2. 绝缘电阻测试变压器的绝缘电阻主要用于评估绝缘系统的质量及绝缘材料的性能。
测试时常用的仪器是绝缘电阻测试仪,通过测量绝缘电阻来评估变压器的绝缘质量是否合格。
3. 零序电流测试零序电流测试主要是为了评估变压器的对称性和绝缘状况。
通过测量变压器的正序电流和零序电流之比来判断绝缘是否正常。
当变压器油温过高或绝缘老化时,零序电流会明显偏高,提示存在绝缘故障的可能性。
4. 额定负荷试验额定负荷试验是测试变压器在额定负荷下的性能指标,主要包括温升、绕组电阻、短路阻抗、负载损耗等参数。
通过该试验可以评估变压器的负载能力及运行稳定性。
三、试验结果分析根据对以上试验项目的测试,我们得到了如下结果:1. 接地电阻测试结果表明,变压器的接地系统连接良好,并能有效地排除故障电流,符合系统要求。
2. 绝缘电阻测试结果显示,变压器的绝缘质量较好,绝缘电阻在合格范围内,表明变压器的绝缘性能正常。
3. 零序电流测试结果表明,变压器的对称性和绝缘状况良好,零序电流与正序电流之比在合理范围内。
4. 额定负荷试验结果显示,变压器在额定负荷下运行正常,温升、绕组电阻、短路阻抗、负载损耗等参数均在要求范围内。
综上所述,通过对电力变压器的试验与分析,我们得出结论:该变压器在性能、负载能力和安全性方面都表现良好,符合相关要求,可以正常投入使用。
四、结论与建议基于对电力变压器的试验与分析结果,我们得出以下结论和建议:1. 变压器的接地系统连接良好,无需进行额外的维护和修复。
电力变压器检验报告
![电力变压器检验报告](https://img.taocdn.com/s3/m/a3fbcf750812a21614791711cc7931b765ce7bbb.png)
电力变压器检验报告一、概述电力变压器是电力系统中不可或缺的重要设备之一,对于电能的传输和分配起着关键性作用。
为了保证变压器的正常运行和安全性,需要进行定期的检验和测试。
本报告针对电力变压器进行了检验,并提供了详细的测试结果和分析。
二、检验内容及方法1.外观检查:通过肉眼观察变压器外观是否完整、无损坏以及有无异常情况。
2.绝缘电阻测试:采用万用表对主绕组和绝缘套管进行电阻测试,以评估绝缘性能。
3.绝缘电压试验:采用高压绝缘电阻仪对变压器进行耐压试验,检测绝缘强度是否满足标准要求。
4.变比测试:采用数字化变比测试仪对变压器的变比进行测量,验证变压器的变比是否正常。
5.空载损耗和空载电流测试:通过电源和功率表对变压器的空载损耗和空载电流进行测量,并计算其性能指标。
6.负载损耗和负载电流测试:通过电源和功率表对变压器的负载损耗和负载电流进行测量,并计算其性能指标。
7.温度升高试验:通过测量变压器温升,评估变压器的散热情况和温度容限。
三、检验结果与分析1.外观检查:经过外观检查,变压器外观完整,无明显损坏,表面清洁整洁,没有异味,没有渗漏现象,符合外观要求。
2.绝缘电阻测试:主绕组的绝缘电阻为200MΩ,绝缘套管的绝缘电阻为150MΩ,均满足标准要求,表明绝缘性能良好。
3.绝缘电压试验:变压器通过1分钟2500V的高压绝缘电压试验,无击穿和闪络,绝缘强度符合标准要求。
4.变比测试:根据数字化变比测试仪的测量结果,变压器的变比为10kV/400V,与设计要求一致,变比正常。
5.空载损耗和空载电流测试:变压器的空载损耗为500W,空载电流为0.6A,低于额定值,性能良好。
6.负载损耗和负载电流测试:变压器在额定负载下的负载损耗为1000W,负载电流为2A,符合标准要求,性能良好。
7.温度升高试验:在额定负载条件下,变压器温度升高为30℃,低于允许的极限值,表明散热良好。
综上所述,该电力变压器通过了各项检验,各项性能指标均符合要求,绝缘性能好,运行稳定,散热良好,可以正常投入使用。
变压器交接试验报告
![变压器交接试验报告](https://img.taocdn.com/s3/m/7bbcc4be760bf78a6529647d27284b73f242368f.png)

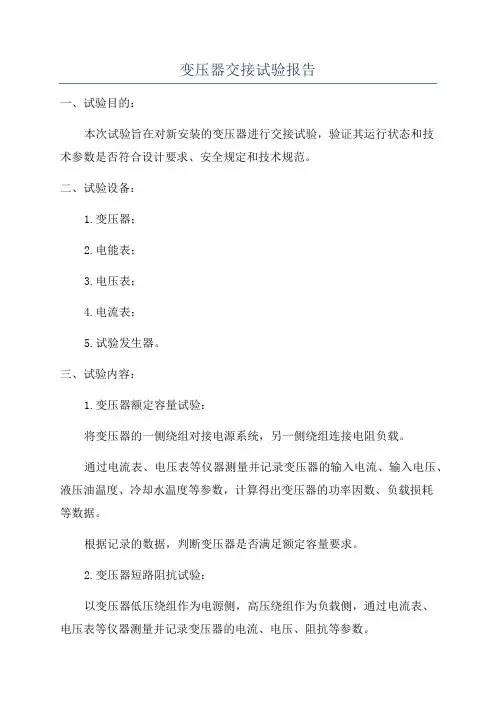

变压器交接试验报告一、试验目的:本次试验旨在对新安装的变压器进行交接试验,验证其运行状态和技术参数是否符合设计要求、安全规定和技术规范。
二、试验设备:1.变压器;2.电能表;3.电压表;4.电流表;5.试验发生器。
三、试验内容:1.变压器额定容量试验:将变压器的一侧绕组对接电源系统,另一侧绕组连接电阻负载。
通过电流表、电压表等仪器测量并记录变压器的输入电流、输入电压、液压油温度、冷却水温度等参数,计算得出变压器的功率因数、负载损耗等数据。
根据记录的数据,判断变压器是否满足额定容量要求。
2.变压器短路阻抗试验:以变压器低压绕组作为电源侧,高压绕组作为负载侧,通过电流表、电压表等仪器测量并记录变压器的电流、电压、阻抗等参数。
根据记录的数据,计算得出变压器的短路阻抗值,比较其与设计要求的阻抗值是否相符。
3.变压器负载损耗试验:以变压器额定容量的一定比例作为负载,通过电流表、电压表等仪器测量并记录变压器的输入电流、输入电压、输出电流、输出电压等参数。
根据记录的数据,计算得出变压器的负载损耗,比较其与设计要求的损耗值是否相符。
4.变压器绝缘电阻试验:在试验发生器的作用下,对变压器绝缘绕组进行绝缘电阻测试。
通过电阻表等仪器测量并记录变压器的绝缘电阻值,判断其是否与设计要求一致。
四、试验结果:根据以上试验内容,取得的试验数据如下:1. 变压器额定容量试验:输入电流为X Ampere,输入电压为Y Volt,液压油温度为Z℃,冷却水温度为W℃,功率因数为P,负载损耗为Q。
2. 变压器短路阻抗试验:电流为X Ampere,电压为Y Volt,阻抗为Z。
3. 变压器负载损耗试验:输入电流为X Ampere,输入电压为Y Volt,输出电流为M Ampere,输出电压为N Volt,负载损耗为P。
4. 变压器绝缘电阻试验:绝缘电阻值为X Ohm。
根据以上试验结果,验证了该变压器在交接试验中的运行状态和技术参数符合设计要求、安全规定和技术规范,可以正式投入使用。
变压器试验报告
![变压器试验报告](https://img.taocdn.com/s3/m/4184332026d3240c844769eae009581b6ad9bd66.png)
变压器试验报告一、引言。
变压器是电力系统中常见的重要设备,其正常运行对电网的稳定性和安全性至关重要。
为了确保变压器的性能和质量,需要进行一系列的试验来验证其参数和性能指标。
本报告旨在对某变压器进行试验,并对试验结果进行分析和总结,为变压器的安全运行提供参考依据。
二、试验目的。
本次试验的目的是对变压器的各项性能指标进行验证,包括额定容量、负载损耗、空载损耗、短路阻抗等参数的测定,以及对其绝缘性能和运行稳定性进行评估。
三、试验内容。
1. 额定容量试验,通过将变压器接入负载,测定其在额定容量下的电压、电流和功率等参数,验证其额定容量的准确性。
2. 负载损耗试验,在额定电压下,接入负载,测定变压器的负载损耗,验证其在额定负载下的损耗性能。
3. 空载损耗试验,断开负载,仅将变压器接入电网,测定其空载损耗,验证其在无负载情况下的损耗性能。
4. 短路阻抗试验,通过对变压器进行短路试验,测定其短路阻抗,验证其在短路情况下的电气性能。
5. 绝缘试验,对变压器的绝缘材料进行绝缘电阻测试,验证其绝缘性能。
6. 运行稳定性试验,对变压器进行长时间负载运行,观察其运行稳定性和温升情况。
四、试验结果分析。
经过以上一系列试验,得到了变压器的各项性能参数和试验结果。
通过对试验结果的分析和比对,可以得出变压器的性能符合设计要求,各项指标均在合格范围内。
五、结论。
本次试验结果表明,该变压器的性能和质量均符合设计要求,各项指标稳定可靠。
对于变压器的安全运行和稳定运行提供了有力的保障。
六、建议。
针对本次试验中发现的一些问题和不足,提出了相关的改进建议,以进一步提高变压器的性能和可靠性。
七、参考文献。
1. 《变压器检修与保养手册》。
2. 《变压器性能试验规程》。
3. 《变压器运行管理规定》。
八、致谢。
在本次试验中,得到了相关部门和专家的大力支持和帮助,在此表示衷心的感谢。
以上就是本次变压器试验的报告内容,希望对相关人员的工作和决策提供一定的参考和帮助。
110kV铁塔接地电阻测试
![110kV铁塔接地电阻测试](https://img.taocdn.com/s3/m/aca1d205a300a6c30c229fe6.png)
唐山炎达电力安装工程有限公司
试验性质
交接
试验负责人
张海华
实验员
辛志永 吴永钢
使用仪器
TE2020型接地电阻测试仪
测点定位
变压器接地点
电流放电方向
正西
电流线长度
46m
地网接地电阻测试:
电压级位置
电阻值Ω
备注
A
1.52
B
1.55
测试结果
地网接地电阻值 1.535Ω
结论:
试验单位盖章
正北
电流线长度
46m
地网接地电阻测试:
电压级位置
电阻值Ω
备注ABiblioteka 2.22B2.19
C
2.20
D
2.21
测试结果
地网接地电阻值 2.205Ω
结论:
试验单位盖章
接地电阻试验报告
试验日期:2017-06-4 拟稿:孟凡军 审核:张海华
项目名称
110kV车丰线等线路跨京哈杆塔改造
运行号
XN39
温湿度
28℃ 46%
接地电阻试验报告
试验日期:2017-06-4 拟稿:孟凡军 审核:张海华
项目名称
110kV车丰线等线路跨京哈杆塔改造
运行号
XN38
温湿度
28℃ 46%
试验单位
唐山炎达电力安装工程有限公司
试验性质
交接
试验负责人
张海华
实验员
辛志永 吴永钢
使用仪器
TE2020型接地电阻测试仪
测点定位
变压器接地点
电流放电方向
电力变压器试验记录
![电力变压器试验记录](https://img.taocdn.com/s3/m/7f7fd5b7856a561252d36fb3.png)
LL──12/5型电流继电器检验
调试人员:审核:年月日
LL──12/5型电流继电器检验表格工程名称:安装地点:系统图号:
6.结论:
调试人员:审核:年月日
三相组合式过电压保护器(TBP)试验记录表格工程名称:安装地点:系统图号:
调试人员:审核:年月日
调试人员:审核:年月日变频调速三相同步电动机调试记录表格
工程名称:安装地点:图号:
调试人员:审核人:年月日
电力电缆试验记录表格2
电气调试2009-05-21 15:34:24 阅读95 评论0 字号:大中小
电力电缆试验记录
工程名称:系统图号:
调试人员:审核:年月日
绕线型感应电动机调试记录表格
电气调试2009-05-21 15:38:32 阅读39 评论0 字号:大中小
绕线型感应电动机调试记录表格
电气调试2009-05-21 15:38:58 阅读35 评论0 字号:大中小
直流电动机调试记录表格
电气调试2009-05-21 15:43:28 阅读124 评论0 字号:大中小
直流电动机调试记录工程名称:安装地点:系统图号:
调试人员:审核:年月日
综合继保调试记录表格
电气调试2009-05-21 15:45:21 阅读112 评论0 字号:大中小
综合继保调试记录
工程名称:安装地点:系统图号:
调试人员:审核:年月日
综合继保调试记录表格
电气调试2009-05-21 15:46:17 阅读65 评论0 字号:大中小
综合继保调试记录
工程名称:安装地点:系统图号:。
电力变压器试验记录精编版
![电力变压器试验记录精编版](https://img.taocdn.com/s3/m/d9119894915f804d2a16c195.png)
电力变压器试验记录集团企业公司编码:(LL3698-KKI1269-TM2483-LUI12689-ITT289-
电力变压器试验记录
调试人员:审核:年月日
调试人员:审核:年月日
LL──12/5型电流继电器检验表格工程名称:安装地点:系统图号:
调试人员:审核:年月日
三相组合式过电压保护器(TBP)试验记录表格工程名称:安装地点:系统图号:
调试人员:审核:年月日
变频调速三相同步电动机调试记录表格工程名称:安装地点:图号:
调试人员:审核人:年月日电力变压器试验记录
调试人员:审核:年月日电力变压器试验记录
调试人员:审核:年月日电力变压器试验记录
调试人员:审核:年月日
电力电缆试验记录表格2
2009-05-2115:34:24阅读95评论0字号:大中小
电力电缆试验记录
工程名称:系统图号:
调试人员:审核:年月日
电力电缆试验记录3
2009-05-2115:35:10阅读68评论0字号:大中小
调试人员:审核:年月日电流互感器试验记录表格
调试人员:审核:年月日直流电动机调试记录表格
2009-05-2115:43:28阅读124评论0字号:大中小
直流电动机调试记录
工程名称:安装地点:系统图号:
调试人员:审核:年月日
综合继保调试记录表格
2009-05-2115:45:21阅读112评论0字号:大中小
综合继保调试记录
工程名称:安装地点:系统图号:
调试人员:审核:年月日
综合继保调试记录表格
2009-05-2115:46:17阅读65评论0字号:大中小
综合继保调试记录
工程名称:安装地点:系统图号:
调试人员:年月日。
变压器实验报告
![变压器实验报告](https://img.taocdn.com/s3/m/ad3ca46af12d2af90342e622.png)
2016.2.2
一、直流电阻
一次侧
分接1
分接2
分接3
二次侧
AB
16.907
15.995
15.076
ao
0.015933
BC
16.894
15.975
15.054
bo
0.016492
AC
16.891
15.978
15.062
co
0.016376
二、绝缘试验
绝缘电阻
介质损
油强度
高对地
>2500
/
/
低对地
3960W
合格
短路阻抗(750C)%
4.06
10KV线路绝缘测试
A相对地
2500MΩ
B相对地
2500MΩ
C相对地
2500MΩ
避雷器绝缘电阻测试
A相对地
2500MΩ
B相对地
2500MΩ
C相对地
2500MΩ
接地电阻测试
3.7Ω
备注:
试验结论
试验人员:
二、绝缘试验
绝缘电阻
R15
介质损
油强度
高对地
2500MΩ
/
/
低对地
2500MΩ
/
/
高对低
2500MΩ
/
/
三、空载损耗及空载电流测量:
测试项目
实测值
标准值
结果
空载损耗W
251
240
合格
空载电流%
0.6
1.5
四、短路损耗和短路阻抗测量(主分接)
测试项目
实测值
标准值
结果
短路损耗(750C)W
变压器交接试验报告
![变压器交接试验报告](https://img.taocdn.com/s3/m/c398f665a4e9856a561252d380eb6294dd8822bb.png)
变压器交接试验报告一、引言变压器作为电力系统中重要的电力设备之一,其运行稳定性和安全性至关重要。
为了确保变压器在安装和投入使用之前符合设计要求,交接试验是必不可少的一项工作。
本报告旨在记录变压器交接试验的过程、结果和结论,为变压器的正常投入使用提供参考。
二、试验目的1.验证变压器的技术参数与设计要求的一致性;2.确认变压器在运行过程中的性能和稳定性;3.检验变压器的保护装置和安全措施的可靠性。
三、试验内容1.外观检查:检查变压器的外观,包括机械部件、电气元件、冷却系统等,确保无明显损坏或故障。
2.绝缘电阻测试:通过对变压器绝缘电阻的测量,验证变压器的绝缘状态是否合格。
3.电流比例和相位角误差测试:测试变压器的电流互感器的准确性和相位差。
4.负载损耗测试:通过测试变压器的负载损耗,评估其效率和运行稳定性。
5.绝缘水分含量测试:测试变压器的绝缘纸和绝缘油中水分的含量,判断其绝缘状态是否正常。
6.油温测试:测试变压器油的温度,以确定其工作温度是否在正常范围内。
7.绕组电阻测试:测试变压器绕组的电阻,以确认绕组的连通性和电阻值是否正常。
8.接地电阻测试:测试变压器接地电阻,以确保其达到要求的安全标准。
9.保护装置测试:测试变压器的各个保护装置的性能和可靠性,确保在故障情况下能及时切断电源保护变压器。
10.开关机试验:对变压器进行多次开关机操作,测试其运行和切换的可靠性。
四、试验结果和结论1.外观检查结果表明变压器的机械部件完好,电气元件无明显损坏,冷却系统正常运转。
2.绝缘电阻测试结果符合标准要求,变压器的绝缘状态良好。
3.电流比例和相位角误差测试结果显示变压器的电流互感器准确性和相位差满足设计要求。
4.负载损耗测试结果表明变压器的效率和运行稳定性良好。
5.绝缘水分含量测试结果显示变压器的绝缘状态正常。
6.油温测试结果显示变压器油的温度在正常范围内。
7.绕组电阻测试结果确认变压器绕组的连通性和电阻值正常。
10KV变压器现场试验记录
![10KV变压器现场试验记录](https://img.taocdn.com/s3/m/fd76fe0f3c1ec5da50e270d0.png)
精心整理XXXXX电力工程有限公司电气设备试验调试报告报告类型:800kVA箱式变压器试验报告日期:2014年10月10日客户名称:XXXXX有限公司项目名称:XXXXX有限公司3*800kVA箱变安装项目审核:批准:编制:10KV变压器现场试验记录型号:SCB10-800/10额定容量:800KVA额定电压:10/0.4日期:20149出厂序号:1485252联接组标号:Dyn11生产厂家:新疆邦特电器制造有限公司阻抗电压:6.06%一:绕组联同套管的直流电阻线圈分接位置AB BC AC 电阻不平衡率%10KV(MΩ)1 928.4 928.9 930.4 0.022 915.3 915.6 917.2 0.023 879.6 880.2 881.4 0.024 857.4 878.7 862.3 0.025 840.3 856.5 849.3 0.020.4kv侧(MΩ) ao bo co 电阻不平衡率%0.4340 0.4407 0.4409 0.3二,联接组别检查:变压器三相接线组别正确。
三:铁心对地绝缘电阻;500MΩ四:变压比检查:分接位置分接位置(v)额定变比电压比偏差(%)AB/ab BC/bc ACac1 10500 26.25 0.03 0.01 -0.012 10250 25.62 0.02 0.01 0.053 10000 25.00 0.02 0.03 0.074 9750 24.37 0.06 0.03 0.275 9500 23.75 -0.01 0.03 0.20五:绕组连同套管的绝缘电阻(MΩ)精心整理测试绕组接地绕组实验前实验后R15S R60S 吸收比R15S R60S 吸收比高压低压15000 20000 / 15000 20000 /低压高压15000 20000 / 15000 20000 /六:绕组连同套管的交流耐压:测试绕组试验电压时间(min)结论高压26 1 通过低压 1.5 1 通过实验结论:所做试验项目结果符合GB50150-2006规程有关规定使用仪器:MODEL-3125数字式高压绝缘电阻测试仪GSBZC型全自动变比测试仪高压试验变压器GCSB-6KVA/50KVGC644-10A直流电阻测试仪试验负责人:编制:试验人员:天气:晴试验温度:20℃试验日期:年月日10KV高压柜现场试验记录柜号:1#计量柜电流互感器,电压互感器,绝缘子,母线绝缘电阻测试(M Ω)测试相接地相实验前实验后结果R15S R60S 吸收比R15S R60S 吸收比通过A BC 60000 100000 / 60000 10000/ 通过B AC 60000 100000 / 60000 10000/ 通过C AB 60000 100000 / 60000 10000/ 通过交流耐压(K v)测试相接地相主回路断口通过A BC33 33 通过B AC33 33 通过C AB33 33 通过结论:所做试验项目结果符合GB50150-2006柜号:2#出线柜真空断路器,电压互感器,电流互感器,绝缘子,母线绝缘电阻测试(M Ω)测试相接地相实验前实验后结果R15S R60S 吸收比R15S R60S 吸收比通过A BC 60000 100000 / 60000 10000/ 通过B AC 60000 100000 / 60000 10000/ 通过C AB 60000 100000 / 60000 10000/ 通过交流耐测试相接地相主回路断口通过A BC33 33 通过精心整理压(K v)B AC33 33 通过C AB33 33 通过结论:所做试验项目结果符合GB50150-2006使用仪器:高压试验变压器GCSB-10KVA/50KVMODEL-3125数字式高压绝缘电阻测试仪试验负责人:编制:试验人员:天气:晴试验温度:20℃试验日期:年月日10KV氧化锌避雷器现场试验记录柜号;1进线柜型号HY5WZ-17/45 生产厂家浙江温州沈高所电气有限公司试验项目/相别 A B C绝缘电阻(MΩ)实验前试验后实验前试验后实验前试验后10000100000 100000 100000 100000 100000直流1mA电压(KA)26.5 26.5 27.20.75UmA下泄漏电流μA2.3 2.3 1.7结论符合出厂技术数据:符合GB50150-2006规程有关规定柜号;2出线柜型号HY5WZ-17/45 生产厂家浙江温州沈高所电气有限公司试验项目/相别 A B C绝缘电阻(MΩ)实验前试验后实验前试验后实验前试验后10000100000 100000 100000 100000 100000直流1mA电压(KA)26.5 26.5 27.20.75UmA下泄漏电流μA2.3 2.3 1.7结论符合出厂技术数据:符合GB50150-2006规程有关规定使用仪器:MODEL-3125数字式高压绝缘电阻测试仪直流高压发生器ZGF-120/2试验负责人:编制:试验人员:天气:晴试验温度:20℃试验日期:年月日低压柜现场调试记录一.GGD低压柜主母线绝缘电阻(MΩ)试验项目/相别a-地b-地c-地o绝缘电阻(MΩ)>500>500>500>500精心整理二.低压出线各回路绝缘电阻(MΩ)试验项目/相别a-地b-地c-地绝缘电阻(MΩ)>500>500>500使用仪器:MODEL-3125数字式高压绝缘电阻测试仪试验负责人:编制:试验人员:天气:晴试验温度:20℃试验日期:年月日接地网现场测试记录测试地点主接地接地电阻值 3.4测试地点800KVA变压器主接地接地电阻值 3.4使用仪器:GC2571数字接地电阻测试仪0.4KV母线现场试验记录变压器-低压柜试验项目/相别a-地b-地c-地o绝缘电阻(MΩ)>500>500>500>500交流耐压2500V/min低压柜-低压柜试验项目/相别a-地b-地c-地o绝缘电阻(MΩ)>500>500>500>500交流耐压2500V/min使用仪器:MODEL-3125数字式高压绝缘电阻测试仪试验负责人:编制:试验人员:天气:晴试验温度:20℃试验日期:年月日10kv电力电缆现场试验用户电缆线路名称XXXXX有限公司3*800kVA箱变安装项目电压等级10KV截面(m㎡)YJV22-3*185 长度(m)150米红相绿相红相试验时间R15S R15S 吸收比R15S R60S 吸收R15S R60S 吸收比精心整理比试验前绝缘电阻MΩ7000100000 / 700010000/ 7000100000 /试验前绝缘电阻MΩ7000100000 / 700010000/ 7000100000 /试验电压26直流耐压及泄漏电流μA1/4U2/4U3/4U1min 2min 3min 4min 5min 6min 黄0 0 0 2.5 2.5 2.4 2.3 2.2 2.1 绿0 0 0 2.4 2.3 2.4 2.2 2.2 2.0 红0 0 0 2.6 2.4 2.4 2.3 2.3 2.2 7min 8min 9min 10min 11min12min13min14min15min 黄 2.0 1.8 1.6 1.4 1.2 1.0 0.8 0.6 0.4 绿 1.9 1.8 1.7 1.4 1.1 1.0 0.8 0.7 0.6 红 2.0 1.9 1.6 1.3 1.2 1.0 0.8 0.6 0.5相位检查正确试验结论所做试验项目结果符合GB50150-2006规程有关规定使用仪器:MODEL-3125数字式高压绝缘电阻测试仪直流高压发生器ZGF-120/2试验负责人:编制:试验人员:天气:晴试验温度:20℃试验日期:年月日XXXXX电力工程有限公司电气设备试验调试报告报告类型:800kVA箱式变压器试验报告日期:2014年10月10日客户名称:XXXXX有限公司项目名称:XXXXX有限公司3*800kVA箱变安装项目审核:批准:编制:10KV变压器现场试验记录型号:SCB10-800/10额定容量:800KVA额定电压:10/0.4日期:20149出厂序号:1485253联接组标号:Dyn11精心整理生产厂家:新疆邦特电器制造有限公司阻抗电压:6.05%一:绕组联同套管的直流电阻线圈分接位置AB BC AC 电阻不平衡率%10KV(MΩ)1 938.5 946.2 928.8 0.012 906.8 914.8 904.5 0.013 875.9 876.3 875.0 0.014 864.7 876.3 861.0 0.015 835.5 849.8 835.0 0.010.4kv侧(MΩ) ao bo co 电阻不平衡率%0.4895 0.4795 0.4650 0.2.7二,联接组别检查:变压器三相接线组别正确。
电力变压器验收经验及规范
![电力变压器验收经验及规范](https://img.taocdn.com/s3/m/f951e3b7bdeb19e8b8f67c1cfad6195f312be8e8.png)
变压器验收经验根据多年的变压器验收经验,变压器竣工验收不可忽视接地电阻的测量验收,如果接地电阻值过高或接地线断线故障,将给用户造成供电异常,电器设备烧毁,给供电单位的运行管理带来一定困难,甚至会对人身安全造成危险.电力设备试验规程规定:100kva以下的变压器接地点接地电阻不大于10ω,100kva以上的变压器接地点接地电阻不大于4ω.为此我们必须了解接地电阻值过高的危害及防范措施.1 接地电阻值过高的危害1变压器接地线接地电阻值过高,如同时伴有低压相线绝缘损坏而接地,例如a相接地,这时变压器接地线中将有一个电流流过,a相电压加在大地和接地电阻上,如果接地电阻越大,那么接地电阻上的分压就越大.这时,如果有人误触变压器接地线或中性线以及变压器外壳,人体将和接地电阻形成并联,那么加在人体上的电压就会很高,导致触电.2当三相四线供电变压器中性线接地电阻值过高或断线时,此时由于三相负载的不平衡,变压器中性点将发生偏移,接地点电位不为零,使得有的相电压升高,而烧毁用电设备.3当接地电阻值过高时,同时也使变压器避雷器接地电阻值过高.雷击过电压时,避雷器不能正常对地放电,致使避雷器或变压器烧毁.2 变压器接地电阻值过高的原因1接地装置的材料不规格.由于接地体埋设不规范,安装工艺马虎,接地体与接地线接头松动,大地过于干燥等,均有可能造成接地电阻值过高.2由于变压器设计安装时,对接地线的作用重要性认识不足,中性线截面选择过小.另外,由于外力的破坏或接地线被盗等原因都有可能导致接地线断线,接地电阻值过高.3 预防措施1严格施工工艺,规范接地体的埋设:①接地装置一般由钢管、角钢、带钢及钢绞线等材料制成.埋入深度应不小于~.②接地装置的施工.接地装置的施工一般应和基础施工同时进行.a.接地槽的深度应符合设计要求,一般为~,可耕地应敷设在耕地深度以下.接地槽的宽度一般为~,并应清除槽中一切影响接地体与土壤接触的杂物.b.钢管的规格及打入土壤中的深度应符合设计要求,接地体应垂直打入地中且固定,以免增加接地电阻.在山区及土壤电阻较高的地区,尽量少用管形接地装置,而采用表面埋入方式的接地装置.c.接地引下线应沿电杆敷设引下,尽可能短而直,以减少其冲击电抗,接地引下线以支持件固定在杆塔上,支持件之间的距离在直线部分通常采用~,在转弯部分采用d.接地引下线除为测量接地电阻而预留的断开处外不得有接头,接地装置的联接应保证接触可靠.接地引下线与接地体的联接以及接地体本身之间的联接,均采用焊接.接地引下线与为测量接地电阻而预留的断开处的联接均采用螺钉联接,联接螺钉应镀锌防锈.e.接地体敷设完毕,应回填土,不得将石块等影响接地体与土壤接触的杂物埋入.2在变压器的中性线上选取适当的位置将变压器的中性线多点重复接地.当变压器中性线在某点断线时,由于多点接地,中性线电流仍可经大地回到变压器中性点,中性线的电位始终为零,每相负载的电压始终为正常的相电压.3在用户电能表后装设剩余电流动作保护器.当我们在用户装设了保护器后,此时如果变压器接地点接地电阻值过高,大地电位将不再为零,这时将有一个电流经保护器、大地流入变压器接地点,此电流将使保护器动作,而将接地点切除,防止了大地电位的升高.另外,加装保护器后,当人接触相线时,保护器也会动作,从而保障了人员的人身安全.电力变压器验收规范第一章总则第1.0.1条为保证电力变压器、油浸电抗器以下简称电抗器、电压互感器及电流互感器以下简称互感器的施工安装质量,促进安装技术的进步,确保设备安全运行,制订本规范.第条本规范适用于电压为500KV及以下,频率为50Hz 的电力变压器、电抗器、互感器安装工程的施工及验收.消弧线圈的安装可按本规范第二章的有关规定执行;特殊用途的变压器、电抗器、互感器的安装,应符合制造厂和专业部门的有关规定.第条电力变压器、电抗器、互感器的安装应按已批准的设计进行施工.第条设备和器材的运输、保管,应符合本规范要求,当产品有特殊要求时,并应符合产品的要求.变压器、电抗器在运输过程中,当改变运输方式时,应及时检查设备受冲击等情况,并作好记录.第条设备及器材在安装前的保管,其保管期限应为一年及以下.当需长期保管时,应符合设备及器材保管的专门规定.第条采用的设备及器材均应符合国家现行技术标准的规定.并应有合格证件.设备应有铭牌.第条设备和器材到达现场后,应及时作下列验收检查:一、包装及密封应良好.二、开箱检查清点,规格应符合设计要求,附件、备件应齐全.三、产品的技术文件应齐全.四、按本规范要求作外观检查.第条施工中的安全技术措施,应符合本规范和现行有关安全技术标准及产品的技术文件的规定.对重要工序,尚应事先制定安全技术措施.第条与变压器、电抗器、互感器安装有关的建筑工程施工应符合下列要求:一、与电力变压器、电抗器、互感器安装有关的建筑物、构筑物的建筑工程质量,应符合国家现行的建筑工程施工及验收规范中的有关规定.当设备及设计有特殊要求时,尚应符合其要求.二、设备安装前,建筑工程应具备下列条件:1屋顶、楼板施工完毕,不得渗漏;2室内地面的基层施工完毕,并在墙上标出地面标高;3混凝土基础及构架达到允许安装的强度,焊接构件的质量符合要求;4预埋件及预留孔符合设计,预埋件牢固;5模板及施工设施拆除,场地清理干净;6具有足够的施工用场地,道路通畅.三、设备安装完毕,投入运行前,建筑工程应符合下列要求:1门窗安装完毕;2地坪抹光工作结束,室外场地平整;3保护性网门、栏杆等安全设施齐全;4变压器、电抗器的蓄油坑清理干净,排油水管通畅,卵石铺设完毕;5通风及消防装置安装完毕;6受电后无法进行的装饰工作以及影响运行安全的工作施工完毕.第条设备安装用的紧固件,除地脚螺栓外,应采用镀锌制品.第条所有变压器、电抗器、互感器的瓷件表面质量应符合现行国家标准高压绝缘子瓷件技术条件的规定.第条电力变压器、电抗器、互感器的施工及验收除基本规范的规定执行外,尚应符合国家现行的有关标准规范的规定.第二章电力变压器、油浸电抗器第一节装卸与运输第2.1.1条 8000KVA及以上变压器和800KVAR及以上的电抗器的装卸及运输,必须对运输路径及两端装卸条件作充分调查,制定施工安全技术措施,并应符合下列要求:一、水路运输时,应做好下列工作:1选择航道,了解吃水深度、水上及水下障碍物分布、潮汛情况以及沿途桥梁尺寸;2选择船舶,了解船舶运载能力与结构,验算载重时船舶的稳定性;3调查码头承重能力及起重能力,必要时应进行验算或荷重试验.二、陆路运输用机械直接拖运时,应做好下列工作:1了解道路及其沿途桥梁、涵洞、沟道等的结构、宽度、坡度、倾斜度、转角及承重情况,必要时应采取措施;2调查沿途架空线、通讯线等高空障碍物的情况;3变压器、电抗器利用滚轮在现场铁路专用线作短途运输时,应对铁路专用线进行调查与验算,其速度不应超过h;4公路运输速度应符合制造厂的规定.第条变压器或电抗器装卸时,应防止因车辆弹簧伸缩或船只沉浮而引起倾倒,应设专人观测车辆平台的升降或船只的沉浮情况.卸车地点的土质、站台、码头必须坚实.第条变压器、电抗器在装卸和运输过程中,不应有严重冲击和振动.电压在220KV及以上且容量在150000KVA及以上的变压器和电压为330KV及以上的电抗器均应装设冲击记录仪.冲击允许值应符合制造厂及合同的规定.第条当利用机械牵引变压器、电抗器时,牵引的着力点应在设备重心以下.运输倾斜角不得超过15°.第条钟罩式变压器整体起吊时,应将钢丝绳系在下节油箱专供起吊整体的吊耳上,并必须经钟罩上节相对应的吊耳导向.第条用千斤顶顶升大型变压器时,应将千斤顶放置在油箱千斤顶支架部位,升降操作应协调,各点受力均匀,并及时垫好垫块.第条充氮气或充干燥空气运输的变压器、电抗器,应有压力监视和气体补充装置.变压器、电抗器在运输途中应保持正压,气体压力应为~.第条干式变压器在运输途中,应有防雨及防潮措施.第二节安装前的检查与保管第条设备到达现场后,应及时进行下列外观检查:一、油箱及所有附件应齐全,无锈蚀及机械损伤,密封应良好.二、油箱箱盖或钟罩法兰及封板的联接螺栓应齐全,紧固良好,无渗漏;浸入油中运输的附件,其油箱应无渗漏.三、充油套管的油位应正常,无渗油,瓷体无损伤.四、充气运输的变压器、电抗器,油箱内应为正压,其压力为~.五、装有冲击记录仪的设备,应检查并记录设备在运输和装卸中的受冲击情况.第2.2.2条设备到达现场后的保管应符合下列要求:一、散热器冷却器、连通管、安全气道、净油器等应密封.二、表计、风扇、潜油泵、气体继电器、气道隔板、测温装置以及绝缘材料等,应放置于干燥的室内.三、短尾式套管应置于干燥的室内,充油式套管卧放时应符合制造厂的规定.四、本体、冷却装置等,其底部应垫高、垫平,不得水淹,干式变压器应置于干燥的室内.五、浸油运输的附件应保持浸油保管,其油箱应密封.六、与本体联在一起的附件可不拆下.第条绝缘油的验收与保管应符合下列要求:一、绝缘油应储藏在密封清洁的专用油罐或容器内.二、每批到达现场的绝缘油均应有试验记录,并应取样进行简化分析,必要时进行全分析.1取样数量:大罐油,每罐应取样,小桶油应按表取样.2取样试验应按现行国家标准电力用油变压器油、汽轮机油取样的规定执行.试验标准应符合现行国家标准电气装置安装工程电气设备交接试验标准的规定.三、不同牌号的绝缘油,应分别储存,并有明显牌号标志.四、放油时应目测,用铁路油罐车运输的绝缘油,油的上部和底部不应有异样:用小桶运输的绝缘油,对每桶进行目测,辨别其气味,各桶的商标应一致.第条变压器、电抗器到达现场后,当三个月内不能安装时,应在一个月内进行下列工作:一、带油运输的变压器、电抗器:1检查油箱密封情况;2测量变压器内油的绝缘强度;绝缘油取样数量表3测量绕组的绝缘电阻运输时不装套管的变压器可以不测;4安装储油柜及吸湿器,注以合格油至储油柜规定油位,或在未装储油柜的情况下,上部抽真空后,充以~、纯度不低于%、露点低于—40℃的氮气.二、充气运输的变压器、电抗器:1应安装储油柜及吸湿器,注以合格油至储油柜规定油位;2当不能及时注油时,应继续充与原充气体相同的气体保管,但必须有压力监视装置,压力应保持为~,气体的露点应低于—40℃.第2.2.5条设备在保管期间,应经常检查.充油保管的应检查有无渗油,油位是否正常,外表有无锈蚀,并每六个月检查一次油的绝缘强度;充气保管的应检查气体压力,并做好记录.第三节排氮第条采用注油排氮时,应符合下列规定:一、绝缘油必须经净化处理,注入变压器、电抗器的油应符合下列要求:一、绝缘油必须经净化处理,注入变压器、电抗器的油应符合下列要求:电气强度:500KV 不应小于60KV;330KV 不应小于50KV;63~220KV 不应小于40KV.含水量:500KV 不应大于10ppm;220~330KV 不应大于15ppm;110KV 不应大于20ppm.ppm为体积比tgδ:不应大于%90℃时.二、注油排氮前,应将油箱内的残油排尽.三、油管宜采用钢管,内部应进行彻底除锈且清洗干净.如用耐油胶管,必须确保胶管不污染绝缘油.四、绝缘油应经脱气净油设备从变压器下部阀门注入变压器内,氮气经顶部排出;油应注至油箱顶部将氮气排尽.最终油位应高出铁芯上沿100mm以上.油的静置时间应不小于12h.第条采用抽真空进行排氮时,排氮口应装设在空气流通处.破坏真空时应避免潮湿空气进入.当含氧量未达到18%以上时,人员不得进入.第条充氮的变压器、电抗器需吊罩检查时,必须让器身在空气中暴露15min以上,待氮气充分扩散后进行.第四节器身检查第条变压器、电抗器到达现场后,应进行器身检查.器身检查可为吊罩或吊器身,或者不吊罩直接进入油箱内进行.当满足下列条件之一时,可不进行器身检查.一、制造厂规定可不进行器身检查者.二、容量为1000KVA及以下,运输过程中无异常情况者.三、就地生产仅作短途运输的变压器、电抗器,如果事先参加了制造厂的器身总装,质量符合要求,且在运输过程中进行了有效的监督,无紧急制动、剧烈振动、冲撞或严重颠簸等异常情况者.第条器身检查时,应符合下列规定:一、周围空气温度不宜低于0℃,器身温度不应低于周围空气温度;当器身温度低于周围空气温度时,应将器身加热,宜使其温度高于周围空气温度10℃.二,当空气相对湿度小于75%时,器身暴露在空气中的时间,不得超过16H.三、调压切换装置吊出检查、调整时,暴露在空气中的时间应符合表的规定.调压切换装置露空时间表四、空气相对湿度或露空时间超过规定时,必须采取相应的可靠措施.时间计算规定:带油运输的变压器、电抗器,由开始放油时算起,不带油运输的变压器、电抗器,由揭开顶盖或打开任一堵塞算起,到开始抽真空或注油为止.五、器身检查时,场地四周应清洁和有防尘措施;雨雪天或雾天,不应在室外进行.第2.4.3条钟罩起吊前,应拆除所有与其相连的部件.第条器身或钟罩起吊时,吊索与铅垂线的夹角不宜大于30°,必要时可采用控制吊梁.起吊过程中,器身与箱壁不得有碰撞现象.第条器身检查的主要项目和要求应符合下列规定:一、运输支撑和器身各部位应无移动现象,运输用的临时防护装置及临时支撑应予拆除,并经过清点作好记录以备查.二、所有螺栓应紧固,并有防松措施;绝缘螺栓应无损坏,防松绑扎完好.三、铁芯检查:1铁芯应无变形,铁轭与夹件间的绝缘垫应良好;2 铁芯应无多点接地;3铁芯外引接地的变压器,拆开接地线后铁芯对地绝缘应良好;4打开夹件与钦轭接地片后,铁轭螺杆与铁芯、铁轭与夹件、螺杆与夹件间的绝缘应良好;5当铁轭采用钢带绑扎时,钢带对铁轭的绝缘应良好;6打开铁芯屏蔽接地引线,检查屏蔽绝缘应良好;7打开夹件与线圈压板的连线,检查压钉绝缘应良好;8铁芯拉板及铁轭拉带应紧固,绝缘良好.四、绕组检查:1绕组绝缘层应完整,无缺损、变位现象;2各绕组应排列整齐,间隙均匀,油路无堵塞;3绕组的压钉应紧固,防松螺母应锁紧.五、绝缘围屏绑扎牢固,围屏上所有线圈引出处的封闭应良好.六、引出线绝缘包扎牢固,无破损、拧弯现象;引出线绝缘距离应合格,固定牢靠,某固定支架应紧固;引出线的裸露部分应无毛刺或尖角,其焊接应良好:引出线与套管的连接应牢靠,接线正确.七、无励磁调压切换装置各分接头与线圈的连接应紧固正确;各分接头应清洁,且接触紧密,弹力良好;所有接触到的部分,用×10mm塞尺检查,应塞不进去;转动接点应正确地停留在各个位置上,且与指示器所指位置一致;切换装置的拉杆、分接头凸轮、小轴、销子等应完整无损;转动盘应动作灵活,密封良好.八、有载调压切换装置的选择开关、范围开关应接触良好,分接引线应连接正确、牢固,切换开关部分密封良好.必要时抽出切换开关芯子进行检查.九、绝缘屏障应完好,且固定牢固,无松动现象.十、检查强油循环管路与下轭绝缘接口部位的密封情况.十一、检查各部位应无油泥、水滴和金属屑末等杂物.注:①变压器有围屏者,可不必解除围屏,本条中由于围屏遮蔽而不能检查的项目,可不予检查.②铁芯检查时,其中的3、4、5、6、7项无法拆开的可不测.第2.4.6条器身检查完毕后,必须用合格的变压器油进行冲洗,并清洗油箱底部,不得有遗留杂物.箱壁上的阀门应开闭灵活、指示正确.导向冷却的变压器尚应检查和清理进油管节头和联箱.第五节干燥第条变压器、电抗器是否需要进行干燥,应根据本规范附录一“新装电力变压器、油浸电抗器不需干燥的条件”进行综合分析判断后确定.第条设备进行干燥时,必须对各部温度进行监控.当为不带油干燥利用油箱加热时,箱壁温度不宜超过110℃,箱底温度不得超过100℃,绕组温度不得超过95℃;带油干燥时,上层油温不得超过85℃;热风干燥时,进风温度不得超过100℃.干式变压器进行干燥时,其绕组温度应根据其绝缘等级而定.第条采用真空加温干燥时,应先进行预热.抽真空时,将油箱内抽成,然后按每小时均匀地增高至表所示极限允许值为止.变压器、电抗器抽真空的极限允许值表抽真空时应监视箱壁的弹性变形,其最大值不得超过壁厚的两倍.第2.5.4条在保持温度不变的情况下,绕组的绝缘电阻下降后再回升,110KV及以下的变压器、电抗器持续6h,220KV 及以上的变压器、电抗器持续12h保持稳定,且无凝结水产生时,可认为干燥完毕.绝缘件表面含水量标准表也可采用测量绝缘件表面的含水量来判断干燥程度,表面含水量应符合表2.5.4的规定.第条干燥后的变压器、电抗器应进行器身检查,所有螺栓压紧部分应无松动,绝缘表面应无过热等异常情况.如不能及时检查时,应先注以合格油,油温可预热至50~60℃,绕组温度应高于油温.第六节本体及附件安装第条本体就位应符合下列要求:一、变压器、电抗器基础的轨道应水平,轨距与轮距应配合;装有气体继电器的变压器、电抗器,应使其顶盖沿气体继电器气流方向有1%~%的升高坡度制造厂规定不须安装坡度者除外.当与封闭母线连接时,其套管中心线应与封闭母线中心线相符.二、装有滚轮的变压器、电抗器,其滚轮应能灵活转动,在设备就位后,应将滚轮用能拆卸的制动装置加以固定.第2.6.2条密封处理应符合下列要求:一、所有法兰连接处应用耐油密封垫圈密封;密封垫圈必须无扭曲、变形、裂纹和毛刺,密封垫圈应与法兰面的尺寸相配合.二、法兰连接面应平整、清洁;密封垫应擦拭干净,安装位置应准确;其搭接处的厚度应与其原厚度相同,橡胶密封垫的压缩量不宜超过其厚度的1/3.第条有载调压切换装置的安装应符合下列要求:一、传动机构中的操作机构、电动机、传动齿轮和杠杆应固定牢靠,连接位置正确,且操作灵活,无卡阻现象;传动机构的摩擦部分应涂以适合当地气候条件的润滑脂.二、切换开关的触头及其连接线应完整无损,且接触良好,其限流电阻应完好,无断裂现象.三、切换装置的工作顺序应符合产品出厂要求;切换装置在极限位置时,其机械联锁与极限开关的电气联锁动作应正确.四、位置指示器应动作正常,指示正确.五、切换开关油箱内应清洁,油箱应做密封试验,且密封良好;注入油箱中的绝缘油,其绝缘强度应符合产品的技术要求.第条冷却装置的安装应符合下列要求:一、冷却装置在安装前应按制造厂规定的压力值用气压或油压进行密封试验,并应符合下列要求:1散热器、强迫油循环风冷却器,持续30min应无渗漏;2强迫油循环水冷却器,持续1h应无渗漏,水、油系统应分别检查渗漏.二、冷却装置安装前应用合格的绝缘油经净油机循环冲洗干净,并将残油排尽.三、冷却装置安装完毕后应即注满油.四、风扇电动机及叶片应安装牢固,并应转动灵活,无卡阻;试转时应无振动、过热;叶片应无扭曲变形或与风筒碰擦等情况,转向应正确;电动机的电源配线应采用具有耐油性能的绝缘导线.五、管路中的阀门应操作灵活,开闭位置应正确;阀门及法兰连接处应密封良好.六、外接油管路在安装前,应进行彻底除锈并清洗干净;管道安装后,油管应涂黄漆,水管应涂黑漆,并应有流向标志.七、油泵转向应正确,转动时应无异常噪声、振动或过热现象;其密封应良好,无渗油或进气现象.八、差压继电器、流速继电器应经校验合格,且密封良好,动作可靠.九、水冷却装置停用时,应将水放尽.第条储油柜的安装应符合下列要求:一、储油柜安装前,应清洗干净.二、胶囊式储油柜中的胶囊或隔膜式储油柜中的隔膜应完整无破损;胶囊在缓慢充气胀开后检查应无漏气现象.三、胶囊沿长度方向应与储油柜的长轴保持平行,不应扭偏;胶囊口的密封应良好,呼吸应通畅.四、油位表动作应灵活,油位表或油标管的指示必须与储油柜的真实油位相符,不得出现假油位.油位表的信号接点位置正确,绝缘良好.第条升高座的安装应符合下列要求:一、升高座安装前,应先完成电流互感器的试验;电流互感器出线端子板应绝缘良好,其接线螺栓和固定件的垫块应紧固,端子板应密封良好,无渗油现象.二、安装升高座时,应使电流互感器铭牌位置面向油箱外侧,放气塞位置应在升高座最高处.三、电流互感器和升高座的中心应一致.。
接地电阻的测量实验报告
![接地电阻的测量实验报告](https://img.taocdn.com/s3/m/91d008e04afe04a1b071deac.png)
湘潭大学实验报告姓名:**学号:*****班级(专业):采矿工程**班课程:矿山电工学实验名称:接地电阻的测量实验日期:2013年12月4日实验四接地电阻的测量一、实验目的:1、使学生掌握接地的种类、意义与接地方法。
2、使学生熟悉接地电阻测量仪的使用方法与测量方法。
二、主要知识点:1、接地的概念与作用:接地是电力系统为了满足系统运行的需要和保护设备或人身安全而常用的一种技术。
接地靠接地装置来实现。
接地装置主要由下列两部分组成:(1)接地体。
接地体又叫做接地极,是指埋入地中直接与大地接触的金属导体。
(2)接地线。
接地线是指电力设备与接地体相连接的金属导线。
接地体又分为人工接地体与自然接地体两种。
人工接地体是指专门敷设的金属导体接地极,自然接地体是指直接与大地接触的各种金属构件,如建筑物的钢筋混凝土基础,金属导管等。
被水泥包围住的导体只要是埋在地中也算接地体,因为受潮后的水泥的导电能力和上壤差不多。
电力系统的接地可分为正常接地和故障接地两类,正常接地又可分工作接地和保护接地两种。
工作接地是为了满足系统运行的需要而装设的接地;其作用如下:⑴降低人体的接触电压。
在中性点绝缘的系统中,当一相接地,而人体又触及加一相时,人体所受到的接触电压将超过相电压而成为线电压,即为相电压的√3倍。
当中性点接地时,因中性点的接地电阻很小,或近似于零,与地间的电位差亦近似于零,这时当一相碰地,而人体触及加一相时,人体的接触电压接近或等于相电压,因此降低了人体的接触电压。
⑵迅速切断故障设备。
在中性点绝缘系统中,当一相接地时接地电流很小,因此,保护设备不能迅速动作切断电流,故障将长期持续下去,对人体是危险的。
在中性点接地系统中就不同了,当一相接地时,接地电流成为很大的单相短路电流,保护设备能准确而迅速动作切断电源,使人体不致有触电危险。
⑶降低电气设备和电力线路的设计绝缘水平。
如上所述,因中性点接地系统中一相接地时,其它两相的对地电压不会升高至相电压的√3倍,而是近似于或等于相电压。
220kV变压器试验报告
![220kV变压器试验报告](https://img.taocdn.com/s3/m/ecd81fedaef8941ea76e05f7.png)
2
江苏华鹏变压器有限公司 2014-220-6
3. 试验项目
3.1 电压比测量及联结组标号的检定
高压绕组
低压绕组
计算变比
分接 电压(V) 分接 电压(V)
K
1 242000
6.722
2 239250
6.646
3 236500
6.569
4 233750
6.493
5 231000
6.417
6 228250
冷却方式
ONAN/ONAF 60/100%
相数
3相
绝缘耐热等级
A
额定频率
50Hz
SI/LI/AC 750/950/395 kV
LI/AC 400/200 kV
LI/AC 480/200 kV
LI/AC 325/140 kV
LI/AC 200/85 kV
空载损耗 空载电流 负载损耗 短路阻抗 总损耗 局放 声级
1
江苏华鹏变压器有限公司 2014-220-6
1. 试品参数
额定容量 额定电压 额定电流 联结组标号
绝缘水平
180000/180000/63000kVA (220±8×1.25%)/115/36kV
472.4/903.7/1010.4A YNyn0d11
h.v.线路端子 h.v.中性点端子 m.v.线路端子 m.v.中性点端子 l.v.线路端子
高对低 23%
标准值
高对中
中对低
105kW
0.15%
515kW
14%
8%
620kW
≤70pC
<68dB(A)
高对中 ±10%
允许偏差 高对低
+0% +0% +0% ±5% +0%
电力变压器试验报告
![电力变压器试验报告](https://img.taocdn.com/s3/m/9e9f90e590c69ec3d4bb7507.png)
电力变压器试验报告装设地点:幸福里小区运行编号: 14#箱变试验日期: 2013.07.25 试验性质:交接天气:晴温度: 36 ℃相对温度:一、设备型号:二、试验项目:2、直流电阻:3、交流耐压试验:交流耐压: 38 KV 时间: 60 S 结论:合格三、试验结论:合格四、试验仪器及编号:BCSB系列多用型实验变压器、JRR-10直流电阻测试仪、ZC-7绝缘摇表五、试验负责人:六、试验人员:七、备注:电力变压器试验报告装设地点:幸福里小区运行编号: 15#箱变试验日期: 2013.07.25 试验性质:交接天气:晴温度: 36 ℃相对温度:一、设备型号:二、试验项目:5、直流电阻:6、交流耐压试验:交流耐压: 38 KV 时间: 60 S 结论:合格三、试验结论:合格四、试验仪器及编号:BCSB系列多用型实验变压器、JRR-10直流电阻测试仪、ZC-7绝缘摇表五、试验负责人:六、试验人员:七、备注:电力变压器试验报告装设地点:幸福里小区运行编号: 4#箱变试验日期: 2013.07.25 试验性质:交接天气:晴温度: 36 ℃相对温度:一、设备型号:二、试验项目:9、交流耐压试验:交流耐压: 38 KV 时间: 60 S 结论:合格三、试验结论:合格四、试验仪器及编号:BCSB系列多用型实验变压器、JRR-10直流电阻测试仪、ZC-7绝缘摇表五、试验负责人:六、试验人员:七、备注:电力变压器试验报告装设地点:幸福里小区运行编号: 4#箱变试验日期: 2013.07.25试验性质:交接天气:晴温度: 36 ℃相对温度:一、设备型号:二、试验项目:10、绝缘电阻及吸收比:11、直流电阻:12、交流耐压试验:交流耐压: 38 KV 时间: 60 S 结论:合格三、试验结论:合格四、试验仪器及编号:BCSB系列多用型实验变压器、JRR-10直流电阻测试仪、ZC-7绝缘摇表五、试验负责人:六、试验人员:七、备注:电力变压器试验报告装设地点:幸福里小区运行编号: 9#箱变试验日期: 2013.07.25 试验性质:交接天气:晴温度: 36 ℃相对温度:一、设备型号:二、试验项目:13、绝缘电阻及吸收比:14、直流电阻:15、交流耐压试验:交流耐压: 38 KV 时间: 60 S 结论:合格三、试验结论:合格四、试验仪器及编号:BCSB系列多用型实验变压器、JRR-10直流电阻测试仪、ZC-7绝缘摇表五、试验负责人:六、试验人员:七、备注:断路器试验报告装设地点:幸福里小区运行编号:出线柜6# 试验日期:2013.07.23 试验性质:交接天气:晴温度: 33 ℃二、试验项目1、绝缘电阻:2、回路电阻:3、交流耐压:三、试验结论:合格四、试验仪器及编号: ZC-7绝缘摇表,JC-HIII接触电阻测试仪五、备注:六、试验负责人:七、试验人员:断路器试验报告装设地点:幸福里小区运行编号:出线柜2# 试验日期:2013.07.23 试验性质:交接天气:晴温度: 33 ℃二、试验项目1、绝缘电阻:2、回路电阻:3、交流耐压:三、试验结论:合格四、试验仪器及编号: ZC-7绝缘摇表,JC-HIII接触电阻测试仪五、备注:六、试验负责人:七、试验人员:断路器试验报告装设地点:幸福里小区运行编号:出线柜7# 试验日期:2013.07.23 试验性质:交接天气:晴温度: 33 ℃二、试验项目1、绝缘电阻:2、回路电阻:3、交流耐压:三、试验结论:合格四、试验仪器及编号: ZC-7绝缘摇表,JC-HIII接触电阻测试仪五、备注:六、试验负责人:七、试验人员:断路器试验报告装设地点:幸福里小区运行编号:出线柜5# 试验日期:2013.07.23 试验性质:交接天气:晴温度: 33 ℃二、试验项目1、绝缘电阻:2、回路电阻:3、交流耐压:三、试验结论:合格四、试验仪器及编号: ZC-7绝缘摇表,JC-HIII接触电阻测试仪五、备注:六、试验负责人:七、试验人员:断路器试验报告装设地点:幸福里小区运行编号:进线柜1# 试验日期:2013.07.23 试验性质:交接天气:晴温度: 33 ℃二、试验项目1、绝缘电阻:2、回路电阻:3、交流耐压:三、试验结论:合格四、试验仪器及编号: ZC-7绝缘摇表,JC-HIII接触电阻测试仪五、备注:六、试验负责人:七、试验人员:断路器试验报告装设地点:幸福里小区运行编号:进线柜2# 试验日期:2013.07.23 试验性质:交接天气:晴温度: 33 ℃二、试验项目1、绝缘电阻:2、回路电阻:3、交流耐压:三、试验结论:合格四、试验仪器及编号: ZC-7绝缘摇表,JC-HIII接触电阻测试仪五、备注:六、试验负责人:七、试验人员:断路器试验报告装设地点:幸福里小区运行编号:母联开关柜试验日期:2013.07.23 试验性质:交接天气:晴温度: 33 ℃二、试验项目1、绝缘电阻:2、回路电阻:3、交流耐压:三、试验结论:合格四、试验仪器及编号: ZC-7绝缘摇表,JC-HIII接触电阻测试仪五、备注:六、试验负责人:七、试验人员:电力电缆试验报告装设地点:幸福里小区运行编号:4#高压分支箱—开闭所试验日期:2013.07.20电压等级:10KV 试验性质:交接型号:ZRYJLV.22 8.7/15KV 天气:晴温度: 33 ℃一、试验项目1、电缆主绝缘绝缘电阻:2、直流耐压试验:二、试验结论:合格三、试验仪器及编号:ZGF-H直流高压发生器、ZC-7绝缘摇表四、备注:五、试验负责人:六、试验人员:电力电缆试验报告装设地点:幸福里小区运行编号:4#高压分支箱—9#箱变试验日期:2013.07.20 电压等级:10KV 试验性质:交接型号:ZRYJLV.22 8.7/15KV天气:晴温度: 33 ℃一、试验项目1、电缆主绝缘绝缘电阻:2、直流耐压试验:二、试验结论:合格三、试验仪器及编号ZGF-H直流高压发生器、ZC-7绝缘摇表四、备注:五、试验负责人:六、试验人员:接地装置试验报告保护调试报告一、被保护设备:进线柜1#二、装置型号及厂家:聚仁电力科技三、电流通道检查:输入电流:IA=1A IB=1A IC=1AIA=2A IB=2A IC=2AIA=3A IB=3A IC=3A输入电压:Ia=1A Ib=1A Ic=1AIa=2A Ib=2A Ic=2AIa=3A Ib=3A Ic=3A四、保护定值检验:变比400/5五、操作回路检查:开关进控位置,手合、手跳开关动作正常,跳位、合位灯指示正确,跳闸回路检查正常。
试验报告模板(总)
![试验报告模板(总)](https://img.taocdn.com/s3/m/b7a9b1e827284b73f3425013.png)
Q/JL-CX-07/MOS-02电力变压器试验报告(三绕组)性质:试验制表审核Q/JL-CX-07/MOS-03电力变压器试验报告(双绕组)性质:试验制表审核Q/JL-CX-07/MOS-05变压器变比试验报告性质:试验制表审核Q/JL-CX-07/MOS-06变压器直流电阻试验报告性质:Q/JL-CX-07/MOS-04高压套管试验报告性质:试验制表审核Q/JL-CX-07/MOS-07电流互感器试验报告性质:试验制表审核Q/JL-CX-07/MOS-08电流互感器试验报告(二)性质:试验制表审核Q/JL-CX-07/MOS-09电流互感器试验报告(三)性质:试验制表审核Q/JL-CX-07/MOS-18电磁式电压互感器试验报告性质:Q/JL-CX-07/MOS-19电容式电压互感器试验报告性质:Q/JL-CX-07/MOS-09气体、真空断路器试验报告性质:试验制表审核Q/JL-CX-07/MOS-12避雷器试验报告性质: 试验制表审核HD/JL823.00.13-2002电力电缆试验报告性质:试验制表审核Q/JL-CX-07/MOS-13耦合电容器试验报告性质试验制表审核Q/JL-CX-07/MOS-15集合式电容器试验报告性质:Q/JL-CX-07/MOS-14电力电容器试验报告性质:试验制表审核Q/JL-CX-07/MOS-21接地装置试验报告性质:Q/JL-CX-07/MOS-22绝缘子试验报告性质:试验制表审核Q/JL-CX-07/MOS-17高压开关柜试验报告性质:试验制表审核Q/JL-CX-07/MOS-20隔离开关试验报告性质:试验制表审核Q/JL-2606001避雷器带电测试报告Q/JL-2606002高压套管带电测试报告Q/JL-2606003GIS试验报告性质:试验制表审核Q/JL-2606004串联电抗器试验报告性质:试验:制表:审核:Q/JL-2606005放电线圈试验报告性质:试验制表审核菏泽供电公司油质试验报告站名:取样日期:试验日期:试验:审核:填表:菏泽供电公司色谱分析报告站名:试验用仪器试验:审核:填表:GIS SF6微水测试分析报告站名:天气情况:温度:气压:测试人:测试时间:审核:填表:Q/JL-CX-07/MOS-06消弧线圈试验报告性质:试验审核。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
15.35
低压
0.01058
0.01062
0.01053
0.28
5、特性综合试验接地测试: 使用仪器:ZC29b-2、变压器特性测试仪
空载损耗:755W
400W
负载损耗(75°):3260W
短路阻抗(75°):4.02%
实测容量(kvA):
判断容量(kvA):
判断型号:S11
接地电阻: 4 Ω
AA县BB乡易地扶贫搬迁工程
新装配变
XXXKVA电力变压器试验报告
委托方:AA县BB乡人民政府受托方:AA供电公司试验员:汪MOUM田MOUM试验负责人徐MOUM
配变辖区:BB供电所
配变名称:BB乡易地扶贫搬迁工程
天气:晴
温度及湿度:32℃、55%
试验性质:交接
产品型号:S11-M-315/10
额定容量:100KVA
接地网概况
此接地按照一字型敷设、采用50*5镀锌角钢5根做接地极、深度为2.5m,40*4镀锌扁铁作为接地极的连接带,接地的土壤湿润。
测点位置
接地网的引线处
试验数据
4Ω
电阻仪
结论:根据GB50150-2006标准和电气设备预防试验规程,对AA县王河镇便民提水站新装变压器的接地接地进行交接测试。通过数据显示,该接地电阻值符合电气设备预防试验规程要求。
试验对象 阻值
高压线圈对低压线圈
高压线圈对地
低压线圈对地
耐压前(R60)
2500
2500
2500
耐压后(R60)
2500
2500
2500
2、交流耐压及油化试验:使用仪器:RXCX2869变频串联谐振装置、RX4156绝缘油介测试仪
加压部位
电压(KV)
时间(S)
结果
油号
闪点(℃)
击穿电压(KV)
结论
高压对低压及地
试验员:汪MOUM田MOUM试验负责人徐MOUM
28
60
无异常
国产25号
≥143
40
合格
低压对高压及地
3
60
3、电压比及联接组别判定: 使用仪器:RFGS-552B
高压绕组
低压绕组
计算变比
电压比偏差(%)
联接组别
档位
电压(KV)
电压(KV)
k
AB/ab
BC/bc
CA/ca
与铭牌所标一致
Ⅰ
10.5
0.4
26.25
0.09
0.09
0.09
Ⅱ
10
25.00
变压器厂家:安庆变压器有限公司
联接组别:D.yn11
频率:50HZ
冷却方式:ON.AN
相数:3
阻抗:4.0±10%
出品序号:Z149254
出品年:2014.5.8
试验日期:2016.1.22
油重:220kg
器身重:369kg
总重:1245kg
额定电压
10/0.4kv
额定电流
5.77/144.3A
1、绝缘电阻试验:(MΩ)使用仪表:ZC11d-10
测试方法:变频法
6、结论:
试验员:汪MOUM田MOUM试验负责人徐MOUM
接地电阻试验报告
委托方
AA县BB乡人民政府
受托方
AA供电公司
试验性质
交接
试验日期
2016.1.22
天 气
晴
温度及湿度
32℃、55%
测试方法
变频法
敷设类别
暗敷
使用设备
ZC29B-2接地摇表、φ16mm接地探测针2根、2.5mm电线20m、鳄鱼夹2个、绝缘手套、250mm扳手、钢刷1把。
0.09
0.09
0.09ⅢFra bibliotek9.523.75
0.05
0.05
0.05
4、高、低压绕组直流电阻测定:(Ω) 使用仪表:QJ23A、QJ44
绕组
分接位置
实测电阻(Ω)
电阻不平衡率(%)
A-B/a-0
B-C/b-0
A-C/c-0
高压
Ⅰ
17.47
17.48
17.37
Ⅱ
16.41
16.43
16.41
0.01
Ⅲ
15.37
