吸顶音箱基本知识
音箱基础必学知识点
音箱基础必学知识点
1. 音箱的工作原理：音箱通过电流驱动音圈产生声音，经过振膜的振动传播出去。
2. 音箱的组成部分：音箱主要由振膜、音圈、磁环、磁铁、反射器、扬声器箱体等组成。
3. 音箱的频率响应：指音箱能够播放的声音频率范围，一般表示为20Hz-20kHz。
4. 音箱的灵敏度：指音箱对输入信号的响应程度，一般以分贝（dB）为单位表示。
5. 音箱的阻抗：指音箱对电流的阻碍程度，一般以欧姆（Ω）为单位表示。
6. 音箱的功率：指音箱能够处理的电功率大小，一般以瓦特（W）为单位表示。
7. 音箱的声压级：指音箱输出的声音强度，一般以分贝（dB）为单位表示。
8. 音箱的声场特性：指音箱在空间中产生的声音分布情况，包括直射声、反射声、散射声等。
9. 音箱的声学设计：包括音箱箱体结构设计、反射器设计、振膜设计等，以实现更好的声音效果。
10. 音箱的摆放位置：音箱的位置和方向对于声音的传播和感受有很大的影响，应根据实际情况选择合适的位置。
以上是音箱基础必学的知识点，能够帮助你更好地理解和使用音箱。
当然，音箱的知识还有很多，可以根据实际需求进一步深入学习。

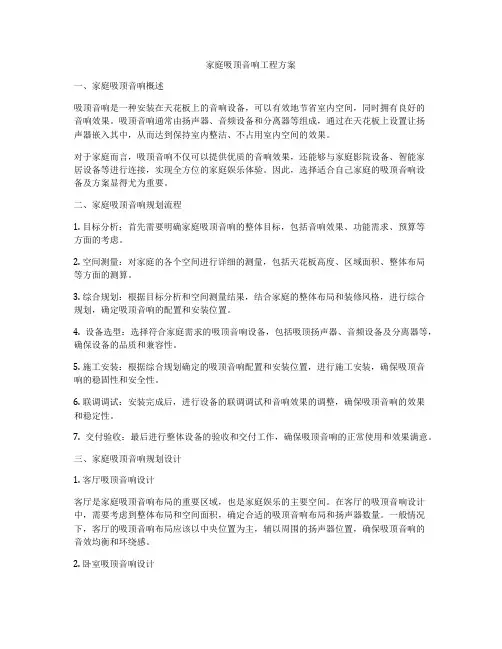

家庭吸顶音响工程方案
家庭吸顶音响工程方案一、家庭吸顶音响概述吸顶音响是一种安装在天花板上的音响设备，可以有效地节省室内空间，同时拥有良好的音响效果。
吸顶音响通常由扬声器、音频设备和分离器等组成，通过在天花板上设置让扬声器嵌入其中，从而达到保持室内整洁、不占用室内空间的效果。
对于家庭而言，吸顶音响不仅可以提供优质的音响效果，还能够与家庭影院设备、智能家居设备等进行连接，实现全方位的家庭娱乐体验。
因此，选择适合自己家庭的吸顶音响设备及方案显得尤为重要。
二、家庭吸顶音响规划流程1. 目标分析：首先需要明确家庭吸顶音响的整体目标，包括音响效果、功能需求、预算等方面的考虑。
2. 空间测量：对家庭的各个空间进行详细的测量，包括天花板高度、区域面积、整体布局等方面的测算。
3. 综合规划：根据目标分析和空间测量结果，结合家庭的整体布局和装修风格，进行综合规划，确定吸顶音响的配置和安装位置。
4. 设备选型：选择符合家庭需求的吸顶音响设备，包括吸顶扬声器、音频设备及分离器等，确保设备的品质和兼容性。
5. 施工安装：根据综合规划确定的吸顶音响配置和安装位置，进行施工安装，确保吸顶音响的稳固性和安全性。
6. 联调调试：安装完成后，进行设备的联调调试和音响效果的调整，确保吸顶音响的效果和稳定性。
7. 交付验收：最后进行整体设备的验收和交付工作，确保吸顶音响的正常使用和效果满意。
三、家庭吸顶音响规划设计1. 客厅吸顶音响设计客厅是家庭吸顶音响布局的重要区域，也是家庭娱乐的主要空间。
在客厅的吸顶音响设计中，需要考虑到整体布局和空间面积，确定合适的吸顶音响布局和扬声器数量。
一般情况下，客厅的吸顶音响布局应该以中央位置为主，辅以周围的扬声器位置，确保吸顶音响的音效均衡和环绕感。
2. 卧室吸顶音响设计卧室吸顶音响的设计主要以轻松和舒适为主要考量，既要满足日常音乐欣赏的需要，又要不影响日常休息。
因此，在卧室吸顶音响设计中，需要考虑到音响设备的布放位置和音效调整，确保音响效果和日常休息的兼容性。
吸顶音箱要怎样布线安装？
吸顶音箱要怎样布线安装？
吸顶音箱多被用在展会、广场、餐厅或者学校等地方的背景音乐、广播系统等，一些家庭也有用到。
安装吸顶音箱需要一定的专业技能，具体是怎样的呢？我们来看看。
一、开孔
1、吸顶音箱有很多种，不同类型的安装场所是不一样的，安装方式也有所差异，拿家庭式的吸顶音响箱安装来说，首先是使用专用开孔器打孔，可以避免破坏天花板尤其是石膏吊顶的天花板。
2、开孔直径按照吸顶音箱规定的开孔尺寸，在实际施工中可以开孔稍微大一些，方便安装和取出，尤其是是石膏天花板，安装得太紧，要取下来时很容易破坏石膏板。
二、布线安装
1、客厅吸顶音箱线路布设最好跟电工布线一起做。
由于喇叭线是弱电，最好不要跟电工的强电靠得太近以免产生干扰，如果有PVC管，距离20cm就可以了。
总的走线路线要尽量跟随电工布置的弱电路线或强电，避免杂乱，而且喇叭线要与其他线路有所区别，方便以后检修。
2、喇叭线路的PVC管可以固定在天花板的吊筋上。
考虑到线路原因，音箱点的位置往往与其他各种灯的位置、消防喷头的位置、空调出风口等重复或相近，如果直接安装会影响天花板封顶的造型和美观，安装前要考虑到。
3、若喇叭线是穿PVC管，要保证每一根管子里面的线从接线盒处都能够自由抽动，方便以后维修和穿线、换线。
三、系统调试
系统开机运行前，要先检查线路（线路布置好以后，封天花板之前也要应该先检测一遍线路），如果系统正常运行，那么吸顶音箱的安装就完成了。
吸顶音箱不仅可以节省空间，还可以装饰天花板，重要的是还能利用天花板起到隔音的效果，甚至可以解决声音绕射以及箱体震动的问题，简直完美！有条件的朋友可以考虑在家里装上这种音箱。
DesignMax DM5C 吸顶扬声器说明书
技术数据DesignMax DM5C 吸顶扬声器技术规格产品概述60 瓦 DesignMax DM5C 扬声器采用同轴二分频扬声器，提供饱满的低音、清晰的高音，非凡美感可与任何商业音响应用相得益彰。
DM5C 配有安装在分散校准系统中的二分频 5.25英寸低音单元 和 1 英寸高音单元，可提供 65 HZ – 20 kHZ 的覆盖范围。
DM5C 吸顶扬声器可通过 QuickHold 安装臂轻松安装。
关键特性组合 DesignMax 型号以匹配各类设计，无论大小，从 2 英寸的小巧型号到 8 英寸高 SPL 压缩单元扬声器，再到户外安装型号选项，12 种扬声器可任意混搭。
利用同轴二分频扬声器打造饱满低音和清晰的高音，无需 DSP 和均衡器。
为了获得出色音质，可使用特定 Bose DSP 和功放来启用 Bose 扬声器均衡和 SmartBass 处理功能，这样在任何音量下都可以扩展性能和响应。
借助将低音单元的覆盖模式与高音单元的宽广覆盖搭配在一起的分散校准系统，确保在整个房间内保持一致的聆听体验。
外形优雅可与各类房间设计融为一体，扬声器采用几乎无边框的网罩（提供黑色款和白色款）以及可拆卸的徽标。
借助专利 QuickHold 安装系统缩短安装时间，同时也可减少应力、麻烦和产品损坏的几率。
轻松安装符合行业标准的配件，所有型号均随附 Euroblock 连接器；吸顶扬声器随附广受好评的后盖、桥板和前接入式音频接线，使安装和故障排除变得更轻松。
吸顶扬声器脚注(1) 频率响应和频率范围是在半空间环境中使用 Bose EQ 音质进行轴上测量所得(2) 灵敏度是在半空间环境（取 100Hz - 10kHz 平均值）中使用推荐的高通保护进行轴上测量所得(3) 最大 SPL 是通过灵敏度和功率处理规格（不包括功率压缩）计算得出。
(4) AES 标准 2 小时持续时间（IEC 系统噪声）(5) Bose 延长生命周期测试：使用粉红噪声，经过滤波以满足 IEC268-5，6-dB 峰值因数，500 小时持续时间。
欧瑞博bm2吸顶音响使用说明(一)
欧瑞博bm2吸顶音响使用说明(一)
欧瑞博bm2吸顶音响使用说明
产品介绍
•欧瑞博bm2吸顶音响是一款专业音响设备。
•它采用先进的技术，提供高品质的音频体验。
•适用于各种场合，如家庭、办公室、会议室等。
安装步骤
1.找到吸顶音响的安装位置。
2.使用提供的安装工具和材料，将音响固定在吸顶位置。
3.连接音响与电源，确保正常供电。
4.打开音响开关，等待音响启动。
功能操作
•音量调节：
–使用遥控器或面板上的音量按钮，可以调节音响的音量大小。
•播放控制：
–使用遥控器或面板上的播放按钮，可以实现暂停、播放、上一曲、下一曲等操作。
•模式切换：
–按下模式按钮可以切换音响的不同播放模式，如FM收音、蓝牙连接、AUX输入等。
•声音效果：
–音响提供多种音效模式，如普通、摇滚、爵士等，可根据个人喜好进行调节。
注意事项
•定期清洁音响外壳，避免灰尘进入影响音质。
•不要将水或其他液体溅洒到音响上，以免损坏设备。
•如果长时间不使用音响，建议关闭音响开关，以节省能源。
以上是对欧瑞博bm2吸顶音响使用说明的简要介绍和操作指南，请按照该说明书正确操作，以充分享受音响带来的高品质音乐体验。
如有问题，请咨询相关技术支持人员。
会议室中如何采用吸顶扬声器
会议室中如何采用吸顶扬声器目前很多的会议扩声系统使用了吸顶扬声器设计，尤其是办公场所的圆桌型的会议室。
在这种应用下采用吸顶式设计显然对声场的均匀度指标贡献是最大的。
但很多工程上所设计的吸顶扬声器系统还是沿用背景音乐扩声方式的连接与控制，这样做不但没有发挥顶置扩声系统的强项，反而给人一种“廉价工程”的感觉。
我们首先要明确一点，就是会议扩声到底怎样才算好呢？我想应该从两个方面考虑，一个是讲功能，也就是先进性和灵活性的问题，还要操作简单，这个问题不是本文的讨论重点；第二个就是声场的效果，对于会议扩声系统我们最关心什么？答案是首先要听的见，其次是听的清。
那么它对应技术问题的就是要有足够的声压级和足够的清晰度，我们在这里就是围绕着这两个问题展开讨论的。
一、会议室的声场声像问题国的会议室格局大抵分为主席台式的“报告会议厅”和圆桌式会议厅两大类。
前者通常室空间较大，分为主席台和听众两个部分。

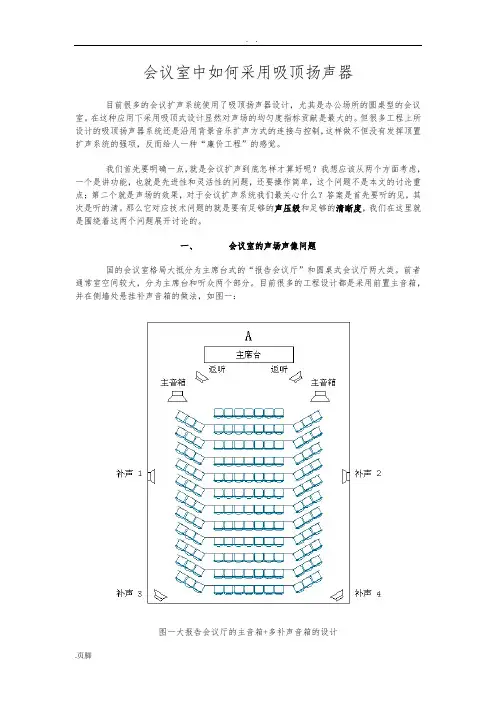

目前很多的工程设计都是采用前置主音箱，并在侧墙处悬挂补声音箱的做法，如图一：图一大报告会议厅的主音箱+多补声音箱的设计这种扬声器设计似乎是可以“万能”的，因为它不考虑房间的长宽比、不考虑房间高度、不考虑纵向深度、不考虑会议室有没有圆柱等遮挡物等等，统统可以使用。
而对于纵深尺寸过大的场合，只需要在后场增加延时即可。
这样设计的最大问题就是声场的均匀度很差，也就是越大的房间均匀度越不好，靠近扬声器的听众声压过大。
而且由于不均匀的扬声器布局将大大限制传声增益，同样这样的布局对于声像的定位也不是十分准确。
这里我们认真讨论一下声音的声像定位。
开篇的时候我们已经确认会议系统最重要的两个问题就是声压级和清晰度的问题，并没有提到声像的问题。
这点是和演出系统完全不同的，对于演出系统来说，声像定位甚至比清晰度更加重要，所以几乎全部的大型演出系统，只要有办法通过主扩声系统能均匀覆盖全场的设计，就绝对不能使用补声扬声器，因为任何的侧补声、顶补声都会对声像的正确还原有影响。
MSB35T会议吸顶音箱
MSB35T会议吸顶音箱产品介绍：GDS开发了新的MSB35T吸顶扬声器，它是MSB系列固定安装产品。
用于会议广播、播放背景音乐，音质清晰，具有穿透力。
新型MSB35T扬声器外形紧凑并与整个MSB系列产品风格一致。
MSB系列专业吸顶扬声器，具有高保真高频单元和进口低频单元，采用同轴技术进行音频的完美还原，采用高新科技工艺技术进行设计、生产，造就了MSB系列专业会议扬声器对声音出众的还原效果。
可在众多的应用场合满足用户的不同需求，把高品质的音乐带给每一个聆听者。
应用场合如会议室、展览中心，报告厅、品牌专卖店、购物商场、酒店大堂、机场、餐厅、教堂、戏院、豪华游轮、学校等公共场合。
功能特点：●小体积高功率，方便灵活的安装方式，适合不同场所的应用。
●内置二分频，进口低音单元和高音单元，释放纯粹而清透的声音，确保较高的保真度。
●独有的箱体单元组合技术，消除了低频信号的谐波失真，使音箱的低音更加纯正。
●超高性能的驱动器单元，可以实现高效率、高功率输入带来高声压级和极低失真的内在表现，长期使用表现出良好的耐用性。
●与GDS专业功率放大器配合使用，可以最大限度的将扬声器系统发挥到绝佳的聆听极限。
●采用6档位调节技术，可以实现定压，定阻调节，支持多种电压，可以跟世界任意一款功率放大器匹配使用。
●采用同轴技术，可以对音频的敷设更加均匀，音乐还原效果更加出众。
●独特的钢结构外观，封闭式的低音缓冲设计，独立的高频同轴理念，纯白色华丽外罩，优美动听的音乐还原效果。
技术参数：型号MSB35T输出功率35W输入方式（定压定阻可调） 1.9/3.7/7.5/15/35W(70V)3.75/7.5/15/35w/N.C(100V)频率响应90Hz-20KHz灵敏度90dB(1w/1m)单元构成6寸喇叭单元钢结构带后罩尺寸Ф230*150mm开孔尺寸Ф200mm重量 2.3KgMSB5470会议专用音箱产品介绍：MSB系列专业会议扬声器，采用高新科技工艺技术进行设计、生产，制造，利用线性阵列技术单元排列，采用交互10度斜角设计，避免信号的干扰，扩宽指向角度，造就了MSB系列专业会议扬声器对声音的出众还原效果。
得胜EBS-640音箱说明书
EBS-640 音箱尊敬的用户：感谢您选购得胜EBS-640定阻吸顶音箱，为了您能够更好的了解使用本产品，建议您在使用前仔细阅读本说明书。
若存在有疑问或者您有宝贵的建议，可通过拨打得胜官方服务热线 400 6828 333 或微信扫描二维码关注得胜官方公众号与我们联系。
单元结构上由一个6.5寸25芯纸盆低音和一个25芯丝膜球顶高音组成。
低音采用弹性与耐疲劳性俱佳的橡胶折环，低频反应迅速、动态足；纸盆表面特殊处理，使音乐表现层次清晰；磁路采用对称设计，谐波失真小。
高音采用透明丝膜，高频透亮平滑、细腻；采用钕铁硼磁路，质量轻，高频纤细，细节表现力好；磁路间隙中填充磁液，能有效降低音圈温度，提升高音可靠性；配上特定指向性号角，能有效控制辐射范围，能量更集中。
高音与低音同轴设计，声中心一致，声像定位准确。
分频器的元件采用了损耗值较低的无氧铜电感、高品质聚丙烯电容，以及散热性能良好的水泥电阻，使分频网络稳定，音质出众。
箱体后腔采用圆桶结构，内壁贴附吸音棉能减少驻波的产生，使低频在听感上表现得更干净，频响上更平坦；整个塑胶箱体主要由上下盖两大部分组成，结构紧凑，气密性良好，使扬声器系统的声泄漏较少，能量更足。
产品特性会议室、多功能厅、大型商场额定功率：80W(AES)额定阻抗：16Ω频率响应（±3dB）：70Hz-20kHz 灵敏度（1W/1M）：90dB 覆盖角：H90°×V90°最大声压级：106dB 分频模式：无源二分频分频点：2800Hz 注：以上数据由得胜实验室测试得到，并拥有最终解释权！吊挂／安装：卡扣固定开孔尺寸：233±2mm 接线方式：按压式接线端子 （IN：红+，黑-）箱壳：ABS表面处理：白色高频：1″×1（25芯），丝膜球顶低频：6.5″×1（25芯），90磁钢规格（mm）：φ260 ×H197为避免电击、高温、着火、辐射、爆炸、机械危险以及使用不当等可能造成的人身伤害或财产损失，使用本产品前，请仔细阅读并遵守以下事项：1. 使用产品时请确认所连接设备与本产品功率是否匹配以及合理调 整音量大小，不要在超过产品功率及大音量下长时间使用，以免 造成产品异常和耳朵听力损伤；2. 使用中若发现有异常（如冒烟、异味等），请立即关闭电源开关 并拔掉电源插头，然后将产品送经销商检修；3. 本产品及附件都应放置在室内干燥通风处，勿长期存放在潮湿、 灰尘多的环境，使用中避免靠近火源、碰到液体物质、雨淋、过 度碰撞、抛掷、振动本机及覆盖通风孔，以免损坏其功能；4. 若产品需要固定于墙壁或天花板上时，请确保固定到位，防止因 固定强度不足导致产品发生跌落危险；5. 使用该产品时需遵守相关安全规定，法律法规明确禁止使用场合 请勿使用本机，以免导致意外事故；6. 请不要自行拆机改装或维修，以防止出现人身伤害，如有问题或 服务需求请联系当地经销商跟进处理；安全警示适用范围 技术参数安装方式●●●包装清单��������������������������������������������������������������������9TBS640S1C※本产品相关规格如有变更恕不另行通知。
【梁婕】骑士音响同轴吸顶喇叭培训资料
五、产品卖点 1、硬球顶高音单元所回放的高音，音色明亮，具有金属感。 适合播放流行音乐、电影音乐及效果音乐。
2、磨砂工艺、大口径盆架 材质是在合成树脂ABS的基础上增加了磨砂工艺，视觉上更 加沉稳、线条流畅、整体手感多了一层厚重感。最大27cm超 大口径释放声源良好 3、全铜变压器 使用中信号优良、保证传输过程不失真、使用寿命较之其它 材质高达3倍以上，变压器周边金属加固，防止变形。 4、13处螺丝加固 盆架上我们加了新元素，四处大螺丝、九处小螺丝固定，具 有非常强的稳固性及减震性能。
5、 90度可旋转螺丝扣，高强度更加稳固，美观实用，操作 简单，便于安装， 更好的保护吊顶不易受损。
6、不带后罩的，有三个功率可选择，红蓝黄绿四条线；可 以满足客户的不同需求，根据现场环境进行调整声音大小。
7、加了防火金属后罩的，声音更具凝聚力，音质更好一 些，功率是可调节的，也有四档功率可调节，且同时是定压 定阻可调节的，能够满足客户的不同需求。
8、正品保障 每款都贴有防伪标
六、试听效果对比 现场操作 普及接线方式
七、常见问题解答 1、怎么安装
2、没有声音 先检查设备是否连接正确，喇叭是否断路，音源输入与否。 3、声音小 正负极接反，音量没调节
4、声音嘶哑
音频信号本身的问题. 扬声器没问题,只不过是忠实地把信号 里的杂音播放出来了. ●扬声器的音圈与导磁柱相互摩擦. 可能是音圈由于某种原因移位了,在振动时与导磁柱发生摩擦 而产生沙哑的声音 ●扬声器的可动部分有某处松动,导致在扬声器振膜振动时松 动部位也随之振动而产生不和谐的杂音. ●音量开的过大，连接喇叭的设备输入信号过强
用我们自己的话可以总结为： 高音部分具有很好的穿透力、中音准人声甜美、低音具有凝 聚力收放自如！ 大家自己可以组织相应的语言来说，只要自 己说的顺口就行。
定阻吸顶喇叭说明书
定阻吸顶喇叭说明书一、简介定阻吸顶喇叭是一种安装在吊顶上的音响设备，能够提供高品质的音效和音乐播放功能。
它采用定阻技术，能够在各种吊顶环境中实现均匀的声音分布。
本说明书将向您介绍该产品的安装、使用和维护细节，帮助您正确使用和保养定阻吸顶喇叭。
二、安装2.1 材料准备在安装定阻吸顶喇叭之前，请确保您准备了以下材料：•定阻吸顶喇叭主机 x 1•吊顶板 x 1•电源线 x 1•螺丝和螺母 x 若干•手工具（螺丝刀、扳手等）2.2 安装步骤1.将吊顶板固定在天花板上，确保其牢固稳定。
2.根据定阻吸顶喇叭主机的尺寸，在吊顶板上切割一个适配的孔。
3.将定阻吸顶喇叭主机插入吊顶板孔中，并使用螺丝和螺母将其固定。
4.连接电源线到定阻吸顶喇叭主机的电源接口，并接通电源。
5.确认吸顶喇叭主机是否能够正常启动和工作。
三、使用3.1 播放音乐定阻吸顶喇叭支持多种音乐播放方式，您可以选择适合您需求的方式进行操作：1.通过蓝牙连接：开启定阻吸顶喇叭的蓝牙功能，在手机、电脑等设备上搜索并连接到喇叭，选择音乐后即可通过定阻吸顶喇叭播放。
2.通过有线连接：将音源设备（手机、电脑等）的音频输出端口与定阻吸顶喇叭的音频输入端口通过音频线连接，然后选择合适的输入源，即可实现音乐播放。
3.2 调节音效定阻吸顶喇叭提供了多种音效调节功能，以满足不同场景和音乐类型的需求。
1.音量调节：您可以通过旋钮或遥控器上的音量按钮来增减音量。
2.音质调节：定阻吸顶喇叭支持低音和高音的调节，您可以根据自己的喜好来调整音质。
3.声道切换：对于支持立体声的音源，您可以通过定阻吸顶喇叭的声道切换功能来选择合适的声音模式。
3.3 其他功能除了音乐播放和音效调节外，定阻吸顶喇叭还提供了以下功能：1.时钟和闹钟：您可以在定阻吸顶喇叭上设置闹钟，并选择在特定时间播放指定音乐，以起床或提醒的目的。
2.语音控制：定阻吸顶喇叭支持语音识别和控制功能，您可以通过声控来操作定阻吸顶喇叭，如调节音量、切换音乐等。
选择会议室吸顶音箱的方法
选择会议室吸顶音箱的方法
很多工程上所设计的吸顶扬声器系统还是沿用背景音乐扩声方式的连接与控制，这样做不但没有发挥顶置扩声系统的强项，反而给人一种“廉价工程”的感觉。
下面，为大家提供选择会议室吸顶音箱的方法，希望对大家有所帮助!
扬声器的覆盖角度，扬声器的点位分布位置是否能够覆盖到需要声音覆盖的区域。
一般我们会以额定功率(rms)的1.3-1.5倍的配置去设置，也有的用节目功率的功率配置功率放大器(PGM)。
主要考虑的是功率放大器上所标的功率也不能100%被利用，其次是功率稍大于扬声器功率会使播放出来的声音更加有力更加好听(必须注意控制，功率过大烧扬声器)。
扬声器的覆盖角度，扬声器的点位分布位置是否能够覆盖到需要声音覆盖的区域。
算声压级衰减，利用扬声器的持续最大声压级算声音到达人耳时的最大声压级，看是否能满足国家会议的一级要求(98dB)。
震动是跟扬声器的制造本身有关，目前也有的扬声器能做到防震，能够很好的表现声音。
建议更换扬声器满足使用要求，不同的扬声器都有其不同的使用场所。
JBL SCL-5 SCL-8 SCL-6 SCL-7 吸顶 吸墙音箱说明书
In-Ceiling Loudspeakers/Enceintes en plafond/ Deckeneinbau-Lautsprecher/Altavoces integrables en el techo/Alto-falantes de teto/Акустические системы для монтажа в потолок/吸顶式扬声器/インシーリングスピーカー/천장설치형라우드스피커SCL-6 / SCL-7In-Wall Loudspeakers/Enceintes encastrées/ Wandeinbau-Lautsprecher/Altavoces integrables en la pared/Alto-falantes de parede/Акустические системы для монтажа в стену/入墙式扬声器/インウォールスピーカー/벽설치라우드스피커OWNER’S AND INSTALLER’S MANUALCONTENTSTHANK YOU FOR CHOOSING JBL® (3)PACKAGE CONTENTS (3)SPEAKER PLACEMENT FOR IN-CEILING AND IN-WALL (3)IN-WALL SPEAKER - LEFT AND RIGHT PLACEMENT (3)IN-WALL SPEAKER - CENTER CHANNEL PLACEMENT (4)IN-WALL SPEAKER - SURROUND PLACEMENT (5)IN-WALL SPEAKEAR - 5.1-CHANNEL SYSTEMS PLACEMENT (5)IN-WALL SPEAKEAR - 7.1-CHANNEL SYSTEMS PLACEMENT (6)IN-CEILING SPEAKER - LEFT AND RIGHT PLACEMENT (6)IN-CEILING SPEAKEAR - 5.1-CHANNEL SYSTEMS PLACEMENT (7)IN-CEILING SPEAKEAR - 7.1-CHANNEL SYSTEMS PLACEMENT (7)IN-CEILING INSTALLATION GUIDE (8)PAINTING THE GRILLE (10)BOUNDARY COMPENSATION CONTROL (10)SPECIFICATIONS (11)23THANK YOU FOR CHOOSING JBL ®For more than 70 years, JBL engineers have been providing audio equipment for homes, concert halls, recording studios and movie theaters around the world, and JBL products have become the hands-down choice of leading recording artists and sound engineers. The SCL-5, SCL-6, SCL-7, and SCL-8 are the latest members of the JBL Synthesis Home Theater line. To get the best performance from your new loudspeakers, please read these instructions thoroughly.PACKAGE CONTENTSEACH JBL SCL-5 / SCL-6 / SCL-7 / SCL-8 PACKAGE CONTAINS:1x SCL-6 or1x SCL-71x Quick Start Guide1x Square Grille 1x Template1x Scrim ClothQuick Start GuideGrilleTemplate1x SCL-5 or 1x SCL-81x Round and 1x Square Grilles 1x Template1x Quick Start GuideGrille TemplateGrilleQuick StartGuide2x Scrim ClothsIf you suspect that there has been shipping damage, report it immediately to your dealer. We recommend that you keep the box and packing Notes:IN-WALL SPEAKER - LEFT AND RIGHT PLACEMENTThe SCL-6 and SCL-7 are perfect choice to serve as front left and right main speakers in a multi-channel system. Since they have been designed for uniform coverage and maximum dispersion of sound, they should be placed with the center of the speakers at about the same height on screen as the actors to aid in the illusion that the actors’ voices are coming directly from their on-screen images. Ideally, the speakers will be placed about 60 degrees apart from each other viewed from the listening position, so that the distance between the speakers is the same as each speaker’s distance from the listener (Figure 1).SCL-7SCL-6Figure 1Figure 2IN-WALL SPEAKER - CENTER CHANNEL PLACEMENTThe SCL-6 or SCL-7 may be oriented either vertically or horizontally when used as a center channel speaker. If the speaker is being used with a perforated projection screen, it should be mounted behind the center of the screen with the horizontal center axis aligned as close as possible to the center axis of the Left and Right channel speakers (Figure 3).Center AxisFigure 3NOTE: Some perforated projection screens have a batten bar or crossbar centered across the screen frame (Figure 4). In such cases make sure the bar does not block the horn. Position vertically oriented speakers so that the bar crosses in front of the speakers at the edge of the horn closest to the central woofer.Batten bar or crossbarFigure 4If a non-perforated projection screen, LCD/plasma/OLED display is being used in the installation, the SCL-6 or SCL-7 may be used in horizontal orientation mounted directly below or above and as close as possible to the video display (Figure 5).NOTE: It is extremely important to place the center, left and right speakers as close as possible to the same height. The horn in the center channel speaker should be no more than 2 feet (61cm) higher or lower than those in the left and right speakers. This preserves the localization integrity of "sound pans" in which the sound appears to move from left to center to right.5LCD TVSCL-7/ SCL-6Figure 5IN-WALL SPEAKER - SURROUND PLACEMENTPlease consult your authorized JBL Synthesis dealer for selection of appropriate JBL Synthesis speakers for your home theater.IN-WALL SPEAKEAR - 5.1-CHANNEL SYSTEMS PLACEMENTSurround speakers should be placed in the side walls no closer to the screen than the first row of viewing chairs. If there are two rows of chairs, these speakers should be placed between the two rows. Surround speakers should be placed higher than the seating area, at least 2 feet above seated ear level (Figure 6).Figure 66IN-WALL SPEAKEAR - 7.1-CHANNEL SYSTEMS PLACEMENTIn a 7.1-channel system, two speakers are added for rear fill, in addition to the surround speakers in a 5.1-channel system. The two additionalspeakers are placed on the rear wall or near the rear wall in the ceiling (Figure 7).Figure 7IN-CEILING SPEAKER - LEFT AND RIGHT PLACEMENTPlace the left and right loudspeakers the same distance from the primary listening area (or as close to the same distance as possible). The distancefrom each speaker to its nearest side wall should also be as close to the same distance as possible.Ideally, the distance between the left and right loudspeakers should be slightly less than their distance from the primary listening area.IN-CEILING SPEAKEAR - 5.1-CHANNEL SYSTEMS PLACEMENT• The surround left and surround right loudspeakers should be located to the sides of, and approximately 10 degrees behind, the main listening area.• The front left, center and front right loudspeakers should be centered relative to the video display.• The front left, center, and front right loudspeakers should be closer to the video display than to the main listening area. For example, if the video display is 10 ft (3m) from the main listening area, the loudspeakers should be 6 ft (1.8m) or further from the main listening area.• The front left and front right loudspeakers should be relatively close to the sides of the video display. For example, front left and front right loudspeakers used with a 50-in (1.2m) video display should generally not be more than 80 in (2m) apart.• The center loudspeaker should be aligned with the center of the video display.• The surround-channel loudspeakers should be as far from the main listening area as possible but at least 2 feet (0.6m) from side and front walls.IN-CEILING SPEAKEAR - 7.1-CHANNEL SYSTEMS PLACEMENT• Two speakers are added for rear fill, in addition to the surround speakers in a 5.1-channel system. The two additional speakers are placed on the rear wall or near the rear wall in the ceiling.• The surround back left and surround back right loudspeakers should be equidistant from the primary listening area and generally as far from it as possible but at least 2 ft (0.6m) from the side and rear walls.7WARNING: HARMAN International assumes no responsibility for improper installation of hardware or for any personal injuries or product damages resulting from improper installation or a fallen loudspeaker.PREPARING THE HOOK-UP WIRE1. First determine the distance between your amplifier and the most distant speaker in each group (fronts, surrounds, back surrounds, passivesubwoofers).2. Now make the hookup wires for all speakers in each group this length, even if one speaker is much closer to your amplifier than the other.This will help maintain proper signal balance. Remember to make extra wires for bi-amp or bi-wire usage should this be selected.3. Strip off 3/8" of insulation from both ends of each conductor.4. Twist each set of stranded wires into a tightly bunched spiral. Run wires through walls to the mounting positions.5. Speakers and electronics terminals have corresponding (+) and (–) terminals. Most manufacturers of speakers and electronics, including JBL,Inc., use red to denote the (+) terminal and black for the (–) terminal. Please confirm before connecting.It is important to connect all speakers identically: (+) on the speaker to (+) on the amplifier and (–) on the speaker to (–on the amplifier. Wiring "out of phase" (+ to - and - to +) results in thin sound, weak bass and poor imaging.With multichannel surround sound systems, connecting all of the speakers in your system with the correct polarity remains equally important to preserve the proper ambience and frequency response of the program material.Now find a visual difference between the two conductors of each molded pair of speaker wires. Differentiating marks can be a different color wire (copper or silver); a strand of yarn in one conductor; thin, raised ribs on one part of the outer insulation; or a printed marking on one part of the outer insulation. It doesn’t matter which of the two strands go to the (+) and (–) on the speakers and amplifiers, as long as all speakers are connected identically. When attaching to the back box, push on the top of the spring-loaded post and insert the bare wire into the hole on the side.IN-CEILING INSTALLATION GUIDEFor New ConstructionIf you wish to pre-install a rough-in frame for the speakers before the drywall is installed in new construction, you will need to purchase the correct rough-in frame kit for your loudspeaker model from your authorized JBL Synthesis dealer. Detailed mounting instructions are supplied with the rough-in kit. After the drywall is installed, follow the installation instructions in For Existing Construction, below.For Existing ConstructionNote: The installation procedure is the same for all models covered by this manual.1. Ensure that the drywall, plywood or other ceiling material is 1/2" - 2" (13mm - 51mm) thick and capable of withstanding the weight of thespeaker being installed.Make sure to allow at least 3/4" (19mm) between the edge of the supplied installation template and any rafters or other obstructions behind the wall, so the speaker's locking mechanism will have room to engage fully Perform an obstruction survey to be sure that there are no studs, lengths ofconduit, pipes, heating ducts or air returns in the ceiling cavity that will interfere with the speaker.2.Determine the correct speaker location and use the template included with the speaker to mark the ceiling material.894. Connect the speaker to the amplifier as explained on page 8.5.6. Ready-to-Mount Positon7.Insert the speaker straight into the mounting opening. Tighten the speaker clamp screws on the front of the speaker baffle. The speaker clamps will automatically rotate into position and begin clamping the speaker. When you notice resistance on the screws the speaker has been clamped successfully.IMPORTANT: Always use low-torque settings. NEVER over-tighten the clamp screws.Speaker Clamps InsideSPECIFICATIONSSCL-5SCL-8 Type:2-Way In-ceiling loudspeakerLow Frequency Driver:7" (180mm) advanced Aluminum Matrix cone cast-frame woofer (JW180PB-6)5.25" (130mm) advanced Aluminum Matrix cone cast-frame woofer (JW130Al-4)High Frequency Driver:1" (25mm) 2409H Teonex® annular ring-diaphragmcompression driver 1" (25mm) 2410H-2 Teonex® annular ring-diaphragm compression driverRecommended Amplifier Power: 25 – 125W RMS25 - 100W RMSImpedance:6Ohms4OhmsLoudspeaker Sensitivity:86dB/2.83 V/1m 85dB/2.83 V/1mFrequency Response:48Hz - 32kHz (-6dB on-axis), 2pi anechoic55Hz - 30kHz (-6dB on-axis), 2pi anechoic Crossover Frequency:1575Hz 1.8kHzHigh Frequency Coverage Angle (-6 dB):60° Vertical (Up: 30°, Down: 30°, from 45° VerticalCenter line), 120° Horizontal, from 2kHz to 10kHz.60° Vertical (Up: 30°, Down: 30°, from 45° Vertical Center line), 120° Horizontal, from 2kHz to 10kHz.Enclosure Type:Open backControls:Boundary Proximity ControlGrille Dimensions:Round: 12.52" (318mm) x 0.28" (7mm)Square: 12.52" (318mm) x 12.52" (318mm) x0.28" (7mm)Round: 10.75" (273mm) x 0.25" (6.2mm) Square: 10.75" (273mm) x 10.75" (273mm) x 0.25" (6.2mm)Product Dimensions (with grille): 12.5" H x 12.5" W x 5.98" D(318mm x 318mm x 151.9mm)10.77" H x 10.77" W x 4.73" D (273mm x 273mm x 120mm)Cut-out Diameter:11.22" (285mm)9.72" (247mm) Mounting Depth: 5.58" (141.8mm) 4.68" (119mm) Input Type Dual gold-plated spring-loaded binding postsProduct Weight:8.6lb. (3.9kg)7.8lb. (3.5kg) Shipping Weight:12.5lb. (5.7kg)10.6lb. (4.8kg) Shipping Units of Measure:EachWarranty: 5 YearsSCL-6SCL-7 Type: 2.5-way In-Ceiling loudspeakerLow Frequency Driver:Quad 5.25" (130mm) Black Anodized Aluminum conewoofer (JW130Al-4)Dual 5.25" (130mm) Black Anodized Aluminum cone woofer (JW130Al-8)High Frequency Driver:1" (25mm) 2401H-2 annular ring, Teonex® diaphragmcompresion driver 1" (25mm) 2401H-2 annular ring, Teonex® diaphragm compresion driverRecommended Amplifier Power: 25 - 200W RMS25 - 150W RMSImpedance:4Ohms4OhmsLoudspeaker Sensitivity:91dB/2.83 V/1m88dB/2.83 V/1mFrequency Response:50Hz-30kHz (-6dB on-axis), 2pi anechoic55Hz-30kHz (-6dB on-axis), 2pi anechoicCrossover Frequency: 1.8kHz 2.0kHzHigh Frequency Coverage Angle (-6 dB):80° Ver X 80° Hor from 2kHz to 17kHz60° Ver, 90° Hor (Left: 30°, Right: 60°, from center line),from 2kHz to 15kHzEnclosure Type:Open backControls:Boundary Proximity ControlGrille Dimensions:7.28" (185mm) X 31.34" (796mm) X 0.25" (6.2mm)7.32" (186mm) X 19.14" (486mm) X 0.25" (6.2mm) Product Dimensions (with grille): 7.29" (185mm) X 31.32" (796mm) X 3.82" (97.1mm)7.32" (186mm) X 19.15" (486mm) X 3.88" (99mm)Cut-out Diameter:30.18" (766mm) x 6.18" (157mm)18.03" (458mm) x 6.18" (157mm)Mounting Depth: 3.82" (97mm) 3.82" (97mm)Input Type Dual gold-plated spring-loaded binding postsProduct Weight:22.2lbs (10.07kg)12.6lbs (5.72kg)Shipping Weight:25.6lbs (11.61kg)14.6lbs ( 6.62kg)Shipping Units of Measure:EachWarranty: 5 YearsNote: Dimensions are subject to change without notice.TABLE DES MATIèRESMERCI D'AVOIR CHOISI JBL® (13)CONTENU DE L’EMBALLAGE (13)POSITIONNEMENT DES ENCEINTES DANS UN PLAFOND ET DANS UN MUR (13)ENCEINTE ENCASTRÉE - POSITIONNEMENTS GAUCHE ET DROIT (13)ENCEINTE ENCASTRÉE - POSITIONNEMENT DU CANAL CENTRAL (14)ENCEINTE ENCASTRÉE - POSITIONNEMENT DU SURROUND (15)ENCEINTE ENCASTRÉE - POSITIONNEMENT DU SYSTÈME POUR 5.1 CANAUX (15)ENCEINTE ENCASTRÉE - POSITIONNEMENT DU SYSTÈME POUR 7.1 CANAUX (16)ENCEINTE EN PLAFOND - POSITIONNEMENTS GAUCHE ET DROIT (16)ENCEINTE EN PLAFOND - POSITIONNEMENT DU SYSTÈME POUR 5.1 CANAUX (17)ENCEINTE EN PLAFOND - POSITIONNEMENT DU SYSTÈME POUR 7.1 CANAUX (17)GUIDE D’INSTALLATION EN PLAFOND (18)PEINTURE DE LA GRILLE (20)COMMANDE DE COMPENSATION DE BORD (20)CARACTÉRISTIQUES TECHNIQUES (21)MERCI D'AVOIR CHOISI JBL ®Depuis plus de 70 ans, les ingénieurs de JBL fournissent des équipements audio aux particuliers, aux salles de concert, aux studios d'enregistrement et aux cinémas du monde entier, les produits JBL sont devenus le choix unanime des artistes de studio et des ingénieurs du son les plus renommés. Les SCL-5, SCL-6, SCL-7 et SCL-8 sont les tout derniers membres du ligne de cinéma à domicile JBL Synthesis. Veuillez lire ces instructions attentivement pour obtenir les meilleures performances de vos nouvelles enceintes.CONTENU DE L’EMBALLAGECHAQUE EMBALLAGE DE JBL SCL-5 / SCL-6 / SCL-7 / SCL-8 CONTIENT :1 SCL-6 ou1 SCL-7 1 guide de démarrage rapide1 grille carrée 1 gabarit1 voile Guide dedémarrage rapide GrilleModèle1 SCL-5 ou 1 SCL-8 1 grille ronde et 1 grille carrée 1 gabarit1 guide de démarrage rapideGrille ModèleGrilleGuide dedémarrage rapide2 voilesSi vous pensez que le transport a provoqué des dommages, rapportez-la immédiatement à votre distributeur. Nous vous recommandons de ENCEINTE ENCASTRÉE - POSITIONNEMENTS GAUCHE ET DROITLes SCL-6 et SCL-7 sont le choix parfait comme enceintes principales avant gauches ou droites dans un système multicanal. Son design étant prévu pour une couverture uniforme et une dispersion sonore maximale, son centre doit être placé à environ la même hauteur d'écran que les acteurs afin de renforcer l'illusion que leurs voix proviennent directement de leurs images à l'écran. Idéalement, les enceintes seront écartées d'environ 60 degrés, vues de la position d'écoute, afin que la distance qui les sépare soit égale à la distance entre les enceintes et l'auditeur (figure 1).SCL-7SCL-6Figure 1Figure 2ENCEINTE ENCASTRÉE - POSITIONNEMENT DU CANAL CENTRALLes SCL-6 et SCL-7 peuvent être orientées verticalement ou horizontalement lorsqu’elles sont utilisées en tant qu’enceinte centrale. Si l'enceinte est utilisée avec un écran de projection perforé, elle doit être montée derrière le centre de l'écran avec son axe central horizontal aligné aussi proche que possible de l'axe central des enceintes des canaux gauches et droits (figure 3).Axe centralFigure 3REMARQUE : Certains écrans de projection perforés comportent une latte ou une traverse centrée sur la trame de l'écran (figure 4). Vérifiez dans de tels cas que la barre ne masque pas le pavillon. Positionnez des enceintes orientées verticalement de telle façon que la barre passe devant les enceintes au bord du pavillon le plus proche au haut-parleur grave central.Latte ou traverseFigure 4Si un écran de projection non perforé ou un écran LCD / plasma / OLED est utilisé dans l'installation, une SCL-6 ou SCL-7 peut être utilisée orientée horizontalement et montée directement sous ou sur et aussi près que possible de l’écran vidéo (figure 5).REMARQUE : Il est extrêmement important de placer les enceintes centrales, gauches et droites à la même hauteur. Le pavillon de l'enceinte du canal central ne doit pas être plus haut ou plus bas de plus de 60 cm (2 pieds) de ceux des enceintes gauches et droites. Cela préserve l'intégrité de la localisation des « panoramiques audio » qui donnent l'impression que le son se déplace de la gauche au centre et vers la droite.LCD TVSCL-7 / SCL-6Figure 5ENCEINTE ENCASTRÉE - POSITIONNEMENT DU SURROUNDVeuillez consulter votre revendeur JBL Synthesis agréé pour sélectionner des enceintes JBL Synthesis adaptées à votre cinéma à domicile.ENCEINTE ENCASTRÉE - POSITIONNEMENT DU SYSTèME POUR 5.1 CANAUXLes enceintes d'ambiance doivent être placées dans les parois latérales, au moins à la distance de l’écran du premier rang de sièges de visionnage. S'il y a deux rangs de sièges, ces enceintes doivent être placées entre des deux rangs. Les enceintes d'ambiance doivent être plus hautes que la zone des sièges, au moins à 60 cm (2 pieds) au-dessus du niveau des oreilles des personnes assises (figure 6).Figure 6Dans un système 7.1 canaux, deux enceintes sont ajoutées pour le remplissage arrière, en plus des enceintes d'ambiance d'un système 5.1 canaux. Les deux enceintes supplémentaires sont placées sur la paroi arrière ou proche d'elle dans le plafond (figure 7).Figure 7ENCEINTE EN PLAFOND - POSITIONNEMENTS GAUCHE ET DROITPlacez les enceintes gauches et droites à la même distance de la zone d'écoute principale (ou aussi proches de la même distance que possible).Les distances entre les enceintes et leurs parois latérales les plus proches doivent être aussi égales que possible.Idéalement, la distance entre les enceintes gauches et droites doit être légèrement inférieure à leurs éloignements de la zone d'écoute principale.• Les enceintes d'ambiance gauches et droites doivent se trouver sur les côtés et à environ 10 degrés en arrière de la zone d'écoute principale.• Les enceintes avant gauches, centrales et avant droite doivent être centrées par rapport au moniteur vidéo.• Les enceintes avant gauche, centrales et avant droites doivent être plus proches du moniteur vidéo que de la zone d'écoute principale. Par exemple, si le moniteur vidéo est à 3 m (10 pieds) de la zone d'écoute principale, les enceintes doivent être au moins à 1,8 m (6 pieds) de celle-ci.• Les enceintes avant gauches et avant droites doivent être relativement proches des côtés du moniteur vidéo. Par exemple, des enceintes avant gauches et avant droites utilisées avec un moniteur vidéo de 1,2 m (50 pouces) ne doivent généralement pas être séparées de plus de2 m (80 pouces).• L'enceinte centrale doit être alignée sur l'axe central du moniteur vidéo.• Les enceintes de canal d'ambiance doivent être aussi loin de la zone d'écoute principale que possible, mais au moins à 0,6 m (2 pieds) des parois latérales et frontale.ENCEINTE EN PLAFOND - POSITIONNEMENT DU SYSTèME POUR 7.1 CANAUX• Dans un système 5.1 canaux, deux enceintes sont ajoutées pour le remplissage arrière, en plus des enceintes d'ambiance. Les deux enceintes supplémentaires sont placées sur la paroi arrière ou proche d'elle dans le plafond.• Les enceintes d'ambiance surround arrière gauches et droites doivent être à égale distance de la zone d'écoute principale et en général aussi éloignées de celle-ci que possible, mais au moins à 0,6 m (2 m) des parois latérales et arrière.AVERTISSEMENT : HARMAN International ne supporte aucune responsabilité pour une installation incorrecte du matériel, pour des blessures ou des dommages aux produits provenant d'une installation incorrecte ou de la chute d'une enceinte.PRÉPARATION DU CÂBLAGE1. Déterminez d'abord la distance entre votre amplificateur et l'enceinte la plus éloignée de chaque groupe (avant, les ambiances, ambiancesarrière, caissons de graves passifs).2. Préparez ensuite les câbles de toutes les enceintes de chaque groupe à cette longueur, même si une enceinte est beaucoup plus proche àvotre amplificateur que l'autre. Cela aidera à maintenir le bon équilibre du signal. N'oubliez pas de préparer des câbles supplémentaires en cas de bi-amplification ou bicâblage si l'option doit être sélectionnée.3. Dénudez 9,5 mm (3/8") d'isolant aux deux extrémités de chaque conducteur.4. Torsadez chaque ensemble de fils toronnés en une spirale bien serrée. Faites passer les fils dans les murs jusqu'au aux positions demontage.5. Les enceintes et les bornes électroniques ont des bornes (+) et (-) correspondantes. La plupart des fabricants d'enceintes et d'électronique,y compris JBL, Inc., utilisent le rouge pour la borne (+) et le noir pour la bornee (-). Veuillez confirmer avant le branchement.Il est important de brancher toutes les enceintes de la même façon : (+) sur l'enceinte vers (+) sur l'amplificateur et (-) sur l'enceinte vers (-) surl'amplificateur. Le câblage « déphasé » (+ à - et - à +) produit un son étroit, des graves faibles et une image sonore dégradée.Avec les systèmes audio d'ambiance surround multicanaux, le branchement de toutes les enceintes de votre système avec la polarité correcte est également important pour conserver l'ambiance adéquate et la réponse en fréquence du contenu du programme.Trouvez à présent une différence visuelle entre les deux conducteurs de chaque paire de fils d'enceintes moulés. Les signes de différenciation peuvent être un fil d'une couleur différente (cuivre ou argent), un fil de coton dans un conducteur, des nervures sur une partie de l'isolant extérieur ou un marquage imprimé sur une partie de l'isolant extérieur. Le choix de l'un des deux fils comme (+) et (-) sur les enceintes et les amplificateurs n'a pas d'importance, tant que toutes les enceintes sont connectées de façon identique. Lors de la fixation du boîtier arrière, poussez le haut de la borne à ressort de rappel et insérez le fil dénudé dans le trou latéral.GUIDE D’INSTALLATION EN PLAFONDPour une construction neuveSi vous souhaitez préinstaller une structure de base pour les enceintes avant la pose des cloisons sèches dans une construction neuve, vous devrez acheter un kit de structure de base pour votre modèle d'enceinte chez votre distributeur agréé JBL Synthesis. Les instructions de montage détaillées sont fournies avec le kit de base. Après la pose de la cloison sèche, suivez les instructions d’installation de la section Pour une construction existante, ci-dessous.Pour une construction existanteRemarque : la procédure d'installation est la même pour tous les modèles couverts par ce manuel.1. Vérifiez que l'épaisseur de la cloison sèche, du contreplaqué ou de tout autre matériau de plafond est d'au moins 13 mm à 51 mm (1/2" à 2")et que celui-ci peut supporter le poids de l'enceinte installée.Veillez à laisser au moins 19 mm (3/4") entre le bord du gabarit d'installation fourni et un chevron ou un autre obstacle derrière la paroi, afin que le mécanisme de verrouillage de l'enceinte dispose de la place nécessaire pour s'engager complètement Examinez les obstacles afin de vous assurerqu'aucun montant, gaine, tube, gaine de chauffage ou retour d'air se trouvant dans le dégagement du plafond ne pourra gêner l'enceinte.2.Déterminez l'emplacement adéquat de l'enceinte et utilisez le gabarit inclus avec l'enceinte pour marquer le matériau du plafond.4. Connectez l’enceinte à l’amplificateur comme expliqué en page 18.5.6.dans la position prête aumontage7. Insérez l'enceinte droite dans l'ouverture de montage. Serrez les vis de serrage de l'enceinte sur l'avant de son déflecteur. Les attachesde l'enceinte tourneront automatiquement en position et commenceront à serrer l'enceinte. L'enceinte est correctement serrée quand vous sentez une résistance sur ses vis.。
吸顶音响执行标准-概述说明以及解释
吸顶音响执行标准-概述说明以及解释1.引言1.1 概述吸顶音响作为一种家庭影音设备，具有安装方便、占地面积小等特点，越来越受到人们的追捧。
然而，由于市场上存在各种品牌、型号的吸顶音响，对于消费者来说，选择适合自己的产品并不是一件容易的事情。
因此，制定一套统一的吸顶音响执行标准势在必行。
本文旨在探讨和总结吸顶音响执行标准的内容，为消费者提供一个清晰的标准，让他们能够更好地选择适合自己的产品。
在接下来的内容中，我们将详细介绍吸顶音响执行标准的相关要点，以及对标准的分析和未来发展的展望。
文章的结构将按照以下方式展开。
首先，在引言部分，我们将对吸顶音响执行标准的概述进行介绍，帮助读者了解本文的主题和目的。
接着，在正文部分，我们将分别介绍吸顶音响执行标准的第一个、第二个和第三个要点，深入探讨各个要点的内容和重要性。
最后，在结论部分，我们将总结吸顶音响执行标准的要点，并对结果进行分析，同时展望未来吸顶音响标准的发展趋势。
通过本文的阐述，我们希望能够为制定吸顶音响执行标准提供一些参考和借鉴，为消费者购买吸顶音响产品提供更加明确的指导。
同时，也希望能够引起相关企业和行业的关注，共同努力推动吸顶音响标准的不断完善和发展。
让我们共同探讨吸顶音响执行标准的重要性和意义，为消费者创造一个更加优质的声音体验。
1.2 文章结构文章结构的设计是为了确保整篇文章的逻辑清晰并具有层次感。
本文的结构包括引言、正文和结论三个主要部分。
在引言部分，我们首先进行概述，简要介绍吸顶音响的执行标准的背景和意义。
接着，我们会详细说明本文的结构，即各个章节的内容安排和重点讨论的要点。
最后，我们明确本文的目的，即为读者提供全面而清晰的吸顶音响执行标准的知识。
正文部分是本文的核心，包括了三个要点的讨论。
在第一个要点中，我们将介绍当前使用的吸顶音响执行标准的现状和存在的问题。
我们会分析这些问题的原因，并提出改进的建议。
在第二个要点中，我们将详细介绍吸顶音响执行标准的具体内容和规范要求。
吸顶音响怎样保养
吸顶音响怎样保养吸顶音响怎样保养音箱的类型可以分为晶体管功放、电子管功放，音箱又可以根据发音单元分为锥盆单元、平板单元、球顶单元、带式单元等类型。
那么吸顶音箱应该如何保养呢?下面由店铺为大家分享相关知识，望对大家有所帮助。
音响安放的方位音响安放方位不要认为是个简略的疑问，音响内藏精细的零件，假如长期放在日光照耀的方位，或是放在热气旁等高热的当地，都会致使箱体外表起泡或电气组件老化，更不要将音响安顿在潮湿的当地，防止令音圈生锈或发霉。
一起为了让音响不会在运作时宣布噪音，应防止与手机或磁性较强的电子设备靠得太近。
音响安放的环境音响的各种零部件大都对温度、湿度的改变对比敏感。
假如环境温度过低或过高，都会影响这些零部件的稳定性，如温度低于5℃，悬边简单变脆决裂。
所以在温度较低的情况下作业，有必要对音响进行「热身，事前播映一些柔软的音乐并将电平调低，经过约20分钟便能够安枕无忧纵情听音乐了。
假如温度高于35℃，音圈过热会致使声响劣化。
主张在高温的环境下尽量防止运用音响，或是在冷气机控温的条件下运用。
湿度对音响的作业影响也很大。
环境过于枯燥会使音响箱体的外饰木皮爆裂或呈现龟裂，解决方法是放一台加湿器或一盆清水于室内;而湿度太大，则易使音盆受潮发霉，致使声响播映软弱无力，主张在室内运用抽湿机调理温度。
此外，音响的除尘非常重要，当音响闲置时要加上防尘罩，在防尘的一起也可防止儿童触碰音响单元，削减不必要的.损坏。
音响箱体外表的清洁可运用毛巾湿水后拧干后擦洗，但千万不行音响单元弄湿，擦洗后必须要比及水分全干后方可开机，不然简单形成短路发热景象。
运用时须留神的事运用有源音响时，由于其内置功率放大器，电子零件要防止大电流的冲击，因而开关音响的电源时，最佳音量调到最低方位，然后在开机后调整正常耹听的音量。
在长期不运用时，应将音响电源关掉，并拔出电源插头。
当长期和大音压播映以后，音响后边的散热板会变得很热，要特别注意音响后边有无足够空气流通导走热力。
吸顶音响开票赋码
吸顶音响开票赋码摘要：一、吸顶音响简介1.吸顶音响的定义2.吸顶音响的特点二、吸顶音响开票赋码的背景1.我国税收政策对于开票赋码的要求2.吸顶音响行业对于赋码的需求三、吸顶音响开票赋码的具体操作1.开票流程2.赋码规则及方法3.吸顶音响赋码的注意事项四、吸顶音响开票赋码的意义1.对于行业规范化的促进2.对于税收管理的加强3.对于消费者权益的保护正文：吸顶音响开票赋码是我国税收政策的一项重要内容，对于规范行业管理、加强税收征管以及保护消费者权益具有重要意义。
本文将对吸顶音响开票赋码进行详细介绍。
吸顶音响，又称吸顶喇叭，是一种安装在天花板上的音响设备。
它具有安装简便、不占用空间、音质优良等特点，广泛应用于家庭、商业场所、会议室等场合。
随着吸顶音响市场的不断扩大，对其进行规范化的管理显得尤为重要。
我国税收政策对于开票赋码有明确的要求。
根据《中华人民共和国增值税法》等相关法规，企业销售货物、提供应税劳务，应当向购买方开具增值税专用发票，发票上应当填写货物或劳务名称、数量、金额、税率、税额等信息，并赋码。
吸顶音响作为一种商品，同样需要按照税收政策进行开票赋码。
吸顶音响开票赋码的具体操作包括以下几个步骤：1.开票流程：企业销售吸顶音响时，应根据购买方的需求，开具增值税专用发票。
发票上应包含吸顶音响的名称、型号、数量、金额等信息。
同时，根据税收政策要求，对吸顶音响进行赋码。
2.赋码规则及方法：吸顶音响的赋码规则主要包括产品名称、产品型号、生产企业名称、生产批次等。
赋码方法主要有手动赋码和自动赋码两种。
手动赋码是指企业工作人员根据产品信息，手动在发票上填写赋码；自动赋码是指企业采用信息化手段，通过计算机系统自动生成赋码。
3.吸顶音响赋码的注意事项：在开票赋码过程中，企业应确保所填写的赋码信息真实、准确，与实际销售的产品相符。
同时，要遵守税收政策规定，不得虚开、多开、少开增值税专用发票。
吸顶音响开票赋码对于整个行业的发展具有积极意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
吸顶音箱基本知识
定阻与定压之分
1、输出形式区别:
1、定压不就是电压一定,而就是输出形式就是定压,它要求负载得额定电压一定。
定压功放以多个定压音箱并联得形式连接,只要总功率不超过定压功放得总功率。
2、定阻功放要求输出负载电阻一定。
在定阻功放中如果负载阻抗发生变化,功率就发生相应变化。
8欧姆100W得定阻功放接4欧姆就变成接近200W。
2、场所应用不同:
1、定压功放主要应用于公共场合得公共广播,因为公共广播音箱与功放得距离比较远,而且一台功放机通常要连接多个小功率得音箱。
为了减小线路损耗,避免系统中某个喇叭开启或关闭对其她喇叭得音量造成影响所以定压功放高电压低电流输出〔相对得〕。
定压连接功放多个音箱,只要将音箱并联在一条普通得电线上就可以了。
2、定阻功放、多用于家庭背景音乐、家庭影院、KTV、舞台,因为家庭背景音乐、家庭影院、舞台等音箱与功放得距离比较近而且不需要连接很多得音箱,所以定阻功放高电流低电压输出,连接功放与音响应选用专用得音箱线。
3、音质区别
定压用在要求音质不就是很高得大空间,反之定阻由于传输得限制只能传输100米以内,故一般用在小空间当音效相对要好得多。
因为定压功放在电路上使用了变压器,所以其音质受到了一定得影响。
但就是如果选用优质得广播音箱完全可以提高广播系统得音质。
定阻功放与音箱,定压功放与音箱需匹配:
定压功放简单理解就就是以电压来推动扬声器 ,特点,输出电压大电流小,
定阻功放就就是咱一般家用功放就是以电流来推动扬声器得特点就是电流大电压小
定阻得功放接定压得音箱,声音很小,甚至听不到;
定压得功放接定阻得音箱,烧音箱;
音箱尺寸与音效:
尺寸大得音箱单元振膜直径大,推动空气得体积也就越大,声压也就越明显;简言之,就就是更容易激动空气,给人有气流冲击得感觉。
低频响应会比较好,人耳所感受得得声音会比较好听些。
当然还要同功放、功率等等方面都做到相匹配。
吸铁石大体积越大,磁性也越强。
磁性越强,扬声器得效率越高,在收到功率相同得得情况下,响度也就越大。
,控制力也就越强！
同轴音箱:
一般得音箱,高音单元与低音单元由于平面地排列在音箱得面板上,所以它们得发声中心不可能重合为一个点,这样,高音与低音到达聆听者得距离就有差异,这种差异会导致相位偏差从而影响声像得正确还原。
同轴音箱用得就是同轴单元,这种单元实际上就是高音单元与低音单元得组合体,高音巧妙地放置在低音振膜得中心处,因此能保证高、低音得声学中心就是同一个点,从而解决了相位偏差得问题。
分频音箱:
分频器就是音箱中得“大脑”, 用以将输入得音乐信号分离成高音、中音、低音等不同部分,然后分别送入相应得高、中、低音喇叭单元中重放。
分频器按分频频段可分二分频、三分频与四分频。
二分频就是将音频信号得整个频带划分为高频与低频两个频段;三分频就是将整个频带划分成高频、中频与低频三个频段;四分频将三分频多划分出一个超低频段。
分频点就是指两个相邻扬声器(如二分频中得高音与低音,三分频中得高音与中音,中音与低音)得频响曲线在某一频率上得相交点,通常为两个扬声器中功率输出得一半处(即-3dB点)得频率,要根据音箱与每个扬声器得频率特性与失真度等参数决定。
通常二分频分频器得分频点取1KHZ~3KHZ之间,三分频取
250HZ~1KHZ与5KHZ两个分频点。
衡量音箱音质七大性能指标:
1.频响范围
频响范围得全称叫频率范围与频率响应。
前者就是指音箱系统得最低有效回放频率与最高有效回放频率之间得范围;后者就是指将一个以恒电压输出得音频信号与系统相连接时,音箱产生得声压随频率得变化而发生增大或衰减、相位随频率而发生变化得现象,这种声压与相位与频率得相关联得变化关系称为频率响应,
单位分贝(dB)。
声压与相位滞后随频率变化得曲线分别叫做“幅频特性”与“相频特性”,合称“频率特性”。
这就是考查音箱性能优劣得一个重要指标,它与音箱得性能与价位有着直接得关系,其分贝值越小说明音箱得频响曲线越平坦、失真越小、性能越高。
2.灵敏度
该指标就是指在给音箱输入端输入1W/1kHz信号时,在距音箱喇叭平面垂直中轴前方一米得地方所测得得声压级。
灵敏度得单位为分贝(dB)。
音箱得灵敏度每差3dB,输出得声压就相差一倍,普通音箱得灵敏度在85～90dB范围内,85dB以下为低灵敏度,90dB以上为高灵敏度,通常多媒体音箱得灵敏度则稍低一些。
3.功率
该指标说简单一点就就是,感觉上音箱发出得声音能有多大得震撼力。
根据国际标准,功率有两种标注方法:额定功率与最大承受功率(瞬间功率或峰值功率PMPO)。
而额定功率就是指在额定频率范围内给扬声器一个规定了波形得持续模拟信号,扬声器所能发出得最大不失真功率,而最大承受功率就是扬声器不发生任何损坏得最大电功率。
通常商家为了迎合消费者心理,通常将音乐功率标得很大,所以在选购多媒体音箱时要以额定功率为准。
4.失真度
音箱得失真度定义与放大器得失真度基本相同,不同得就是放大器输入得就是电信号,输出得还就是电信号,而音箱输入得就是电信号,输出得则就是声波信号。
所以音箱得失真度就是指电声信号转换得失真。
声波得失真允许范围就是10%内,一般人耳对5%以内得失真不敏感。
大家最好不要购买失真度大于5%得音箱。
5.信噪比
该指标指音箱回放得正常声音信号与噪声信号得比值。
信噪比低,小信号输入时噪音严重,在整个音域得声音明显变得浑浊不清,不知发得就是什么音,严重影响音质。
信噪比低于80dB得音箱(包括低于60dB得低音炮)建议不购买。
6.阻抗
该指标就是指输入信号得电压与电流得比值。
音箱得输入阻抗一般分为高阻抗与低阻抗两类,一般高于16欧姆得就是高阻抗,低于8欧姆得就是低阻抗,音箱得标准阻抗就是8欧姆。
市场上音箱得标称阻抗有4欧姆、5欧姆、6欧姆、8欧姆、16欧姆等几种,虽然这项指标与音箱得性能无关,但就是最好不要购买低阻抗得音箱,推荐值就是标准得8欧姆,这就是因为在功放与输出功率相同得情况下,低阻抗得音箱可以获得较大得输出功率,但就是阻抗太低了又会造成欠阻尼与低音劣化等现象。
吸顶音箱开孔、布线、安装与调试
1、开孔
使用专用开孔器,不要破坏天花板,尤其就是石膏吊顶得天花板。
开孔直径按照各吸顶音箱规定得开孔尺寸,实际施工中,可以稍微大一点点,这样安装与取出更容易,尤其就是石膏天花板,吸顶音箱安装得很紧得话,要取下得时候很容易破坏石膏板。
吸顶音箱之间得安装间距,行业里面有一条供参考:每两个吸顶音箱之间得距离为音箱到地面距离得两倍,通常这样得装法能满足全场得播放声音均匀,喇叭多装了也就是浪费。
2、布线与安装
吸顶音箱线路布设最好跟电工布线一起做,但喇叭线就是弱电,应该跟电工得强电(AC220V)不要靠得太近,穿PVC管得话,距离20厘米就可以了,出于安装与干扰等因素都应该这样做,但总得走线路线应该尽量跟随电工布置得强电或弱电路线,不显得杂乱,以后检修也方便,因为电工布线一般会留检修口得,喇叭线要与其她线路有所区别,不要到以后检修得时候都不知道哪一根就是喇叭线。
喇叭线路得PVC管可以固定在天花板得吊筋上,还有一点需要跟电工配合得就是,音箱点得
位置在实际施工过程中还需要考虑到各种灯得位置,消防喷头得位置,空调出风口,以及天花板封顶得造型等,假如您得喇叭安装位置跟灯位重复,或者设计在空调出风口,总不好,还影响美观。
喇叭线穿PVC管,我们要求PVC管不使用弯头,而就是使用弹簧打弯,保证每一根管子里面得线从接线盒处都可以自由抽动,主要就是保证以后维修与换线、穿线。
最好等油漆工完成油漆以后,小心得安装上去,通常电工也就是这个时候安装各种灯得。
总之这些过程都需要跟现场得其她工种配合好,不能只顾及自己得进度,要经常跟她们沟通、学习。
3、系统调试
要注意得就是,系统开机运行前须检查线路,当然这个工作在线路布置好以后(封天花板)之前就应该先检测一遍线路得。
