浅谈石油钻井井场电气接地(新编版)
采油现场静电接地的重要性问题分析
采油现场静电接地的重要性问题分析
在采油作业现场静电现象无处不在，而静电积累可能会导致火灾、爆炸等事故的发生，因此在采油现场对静电进行接地处理非常重要。
静电接地的重要性主要包括以下几个方面：
1.防止电荷积累：在油气作业现场，静电产生的主要原因是摩擦、切割、输送等操作，由于介质的电导率不同，电荷不能及时地流失，容易积累到高电位。
静电电荷积累可能造
成爆炸火灾的危险，静电接地可以将油气介质中的积聚电荷通过地线、接地装置等设备导
入地下，防止电荷积累。
2.保护人身安全：静电的荷电粒子带有很高的静电电压和电势能，当接触人体时，可
能造成电击伤害。
静电电压超过3000伏特时，很容易产生闪络放电现象，形成明火，静电接地可以将电荷通过地线引入地下，防止人员电击。
3.保护设备：静电荷电容易引起设备故障和火灾，如输气管道、储罐、阀门、管路等
设备，通过静电接地，降低设备与地面之间的电位差，防止静电的屏蔽干扰、电磁波等对
设备的影响。
4.保护环境：静电异常可能对环境造成不可挽回的损失，如油气泄漏、油井爆炸等情
况发生时，静电可能会引发火灾、爆炸等事故，静电接地可以防止这些事故的发生，从而
保护环境。
因此，静电接地在采油现场是非常重要的，只有正确地使用静电接地设备，对静电进
行有效控制，才能确保现场的人员和设备的安全，并避免环境造成一系列的损失。
油田钻井电气安装的标准化探析
油田钻井电气安装的标准化探析摘要：油田钻井的现场电气系统复杂，如果安装时不规范、不标准，轻者会对油田钻井工作的开展产生阻碍，重者会出现安全事故。
因此，不容小视。
笔者本文围绕着油田钻井过程中现场电气系统的布置与安装谈如何做到规范合理、标准统一。
关键词：钻井电气标准化油田油田钻井的现场电气系统复杂，如果安装时不规范、不标准，轻者会对油田钻井工作的开展产生阻碍，重者会出现安全事故。
因此，不容小视。
笔者本文围绕着油田钻井过程中现场电气系统的布置与安装谈如何做到规范合理、标准统一。
一、油田钻井的现场电气防爆标准和电气设备、防爆形式的关系概述油田钻井现场电气防爆标准主要有API和IEC两个标准。
API主要针对石油钻井现场，并将其防爆区域划分为一级一类和一级二类。
IEC标准主要针对所有的爆炸性气体环境，并将气体防爆环境区域划分为零、一和二区。
IEC标准还包括电气设备的防爆形式，IEC标准的防爆形式与IEC标准的防爆区域划分有比较成熟的对应关系。
因为引用的国际标准不同，导致API标准中石油设施不同等级的防爆区域与IEC标准中电气设备防爆形式的关系不确定，从而使电器设备防爆形式选用混乱，部分电气设备达不到防爆要求。
按照API钻井区域划分标准，参考国际上的作法，建立防爆区域与防爆设备防爆形式的对应关系，规定API的一级一类防爆区域，选用本质安全和隔爆形式，在API的一级二类防爆区域，选用增安或更高的防爆形式，增安形式为复合防爆，内部元件防爆形式为隔爆、本质安全或浇封防爆形式。
二、油田钻井的现场电气系统接地形式及安全技术要求建立油田钻井的现场电气系统接地形式安全技术要求的目的是保障人和设备的安全。
系统接地的形式主要有TN系统、TT系统和IT系统。
TN系统是指电源端有一点接地，电气装置的外露可导电部分通过保护中性导体（PEN）或保护导体（PE）连接到此接地点。
根据中性导体（N）与PE的组合情况，TN系统的形式有TN-S系统、TN-C系统和TN-C-S系统。
石油钻井井场电气接地问题分析2015-1-5
石油钻井井场电气设备保护接地分析胜利石油工程公司渤海钻井一公司王洪臣山东东营257237胜利油田分公司胜利采油厂水电讯大队李东波山东东营257051摘要：本文主要简述石油钻井井场电气设备保护接地的使用形式以及对存在的问题进行分析，并针对问题提出可行性措施建议。
关键词：接地形式存在问题分析措施建议引言：石油钻井是一项高投入、高风险行业，存在野外作业、点多、面广、搬迁移动频繁、电气设备多、工艺复杂等特点。
伴随着设备的更新改造，自动化程度也逐步提高，井场电气设备越来越多，由于石油钻井作业的特殊性，石油钻井井场电气设备保护接地可靠性、安全性显得更加突出。
由于钻机类型多种多样，电器设备配置也不尽相同，尽管现在需要保护接地的电器设备在施工中也进行了接地，国家、行业也制订了相关标准，但由于管理方面和资金投入方面的原因，造成保护接地方式散而乱，许多接地方式可靠性不高不标准，电器设备长期安全可靠的运行和人身安全存在一定的安全隐患。
本文针对目前石油钻井井场电气设备的保护接地形式及存在的一些问题进行分析和探讨，并提出相应的措施建议，以提高石油钻井井场电气设备保护接地可靠性和标准化程度。
一、石油钻井井场电气设备保护接地形式目前，石油钻井井场用电区域主要包括生活区和动力区域，生活区域的用电电器主要是生活和照明用电，动力区域的用电电器及设备主要是三相异步电动机和钻井井架照明电器用电。
电器及设备保护接地主要采用独立接地的TT系统进行保护。
现场的TT接地系统，电源侧中性点在总配电室进行系统接地，所有电器设备外壳单独接地，活动板房及所有的金属构架均单独接地，为此井队搬家后，需要安装200多根接地极和接地线，如图1所示。
图 1二、TT接地系统优缺点分析：1、TT接地系统优点：井场施工用电设备大部分露天工作，工作条件环境恶劣，其中大负荷动力设备较多。
在线路老化、振动，环境潮湿等各种原因下容易发生漏电情况。
目前，钻井井场低压系统保护接地通常采用TT系统，即系统中性点有一点直接接地，电器装置的外壳分别进行保护接地，其他装置设备再次进行保护接地，当系统内发生接地故障时，故障电流通过系统接地和保护接地两个接地电阻，根据串联分压原理，故障设备对地电压仅为相电压的一部分，降低了触电危险，在设备外壳漏电后通过保护接地地线使之与接地点处的大地电位接近，如果人站在此处触及用电设备外壳，由于接地点距人的落脚点距离很近电阻较小，外壳与接地点之间有接地线连接，所以分担的电压很小不致形成危害生命的电压。

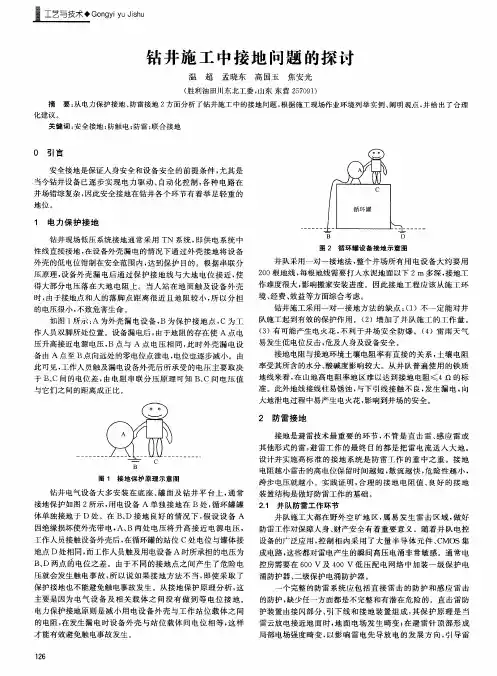

钻井施工中接地问题的探讨
化 建议 。 关 键词 ： 安全 接地 ； 防触 电 ； 防雷 ； 联 合接 地
０ 引 言
安 全接地是保证人身安全和设 备安全 的前提条件 ， 尤其是 当今钻井设备 已逐步实 现电力驱 动 、 自动化 控制 ， 各种 电路 在 井场错 综复杂 ， 因此安 全接地在钻井 各个 环节有着举 足轻重 的
如图 １所示 ： Ａ为外壳漏 电设备 ， Ｂ为保护 接地点 ， Ｃ为工
作 人 员 双 脚 所处 位 置 。设 备 漏 电后 ， 由 于地 阻 的存 在 使 Ａ 点 电 压 升 高 接 近 电 源 电压 ， Ｂ点 与 Ａ 点 电压 相 同 ， 此 时 外 壳 漏 电 设 备 由 Ａ 点 至 Ｂ点 向 远 处 的零 电位 点 泄 电 ， 电位 也 逐 步 减 小 。 由
一
地点 Ｄ处相 同， 而工作人员触及用 电设备 Ａ时所 承担 的电压为
Ｂ、 Ｄ两点 的 电位之 差 。由于不 同的接地 点之间产 生了危险 电 压就会发生触 电事 故 ， 所 以说 如果接地 方法不 当 ， 即使采 取 了
保 护 接 地 也 不 能 避 免 触 电 事 故 发 生 。从 接 地 保 护 原 理 分 析 ， 这
地位 。
１ 电 力 保 护 接 地
钻 井 现 场低 压 系统 接 地 通 常 采 用 ＴＮ 系 统 ， 即 供 电 系统 中 性线直接接地 ， 在 设 备 外壳 漏 电 的情 况 下 通 过 外 壳 接 地 将 设 备 外 壳 的 低 电 位钳 制在 安 全 范 围 内 ， 达 到 保 护 目的 。 根 据 串联 分
的电压很小 ， 不 致 危 害 生命 。
２ ０ ０ 根地线 ， 每根地线需要 打入水 泥地面 以下 ２ ｍ多深 ， 接地工 作难度很大 ， 影响搬家安装进度 。因此接地工 程应该从 施工环 境、 经费 、 效 益等方 面综合考虑 。
浅谈石油钻井井场电气接地制作及应用
浅谈石油钻井井场电气接地制作及应用摘要：石油钻井井场由于其作用的特殊性，加上地理环境较差，这就对钻井井场的电气接地装置制作和接地线的连接提出了更高的要求，本文就主要针对这一问题进行了分析，并分析了石油钻井井场电气接地常见的问题，为相关从事接地线工作的同仁提供一些借鉴。
关键词：石油钻井井场电气接地制作和应用问题一、前言石油钻井井场由于其特殊的作用，使得钻井井场的很多设备都需要进行接地处理，通过这么多年的实践和发展。
在实际操作中，目前仍然存在很多对井场电气接地的认识有误区，还存在很多选择电阻的阻值不合格、连接方式不规范、连接的布局不合理等问题，所以有必要对石油钻井井场的电气接地制作和应用进一步的进行分析，在加强认识的同时给予一点浅薄的建议，希望对行业有所帮助。
二、接地线的连接和接地装备的制作对于石油钻井井场的接地工作，应优先考虑使用设备厂家所配置的标准接地棒或者是专业的接地生产厂家生产的铜包钢接地体。
鉴于石油钻井工程队钻井的工期较短、野外条件艰苦、钻井场所的流动性大、场所搬迁比较频繁等，接地体在长期使用过程中很容易出现损坏或者锈蚀，当出现损坏或锈蚀时可以选用直径大于50mm和壁厚大于3.5mm的除锈镀锌钢管进行制作，它的长度应该不得低于1800mm[1]。
对于接地体的铺设采用垂直的形式，其露出地面的部分应该不得超过100mm，其间距最好不小于它长度的2倍，对接地体进行掩埋时有以下几个方面需要注意：首先是在接地体掩埋前需要浇灌些食盐水，这是为了让土壤的导电性更好，再者选择的掩埋土中不得夹杂垃圾、杂物或石块等，掩埋时分层对其夯实，最后是在接地体掩埋后应该每天不断的对其进行浇水，降低土壤的电阻率，使土壤的导电性能良好[2]。
至于地面上设备和接地体的连接应注意以下几个方面的问题：如设备外壳或者设备和接地体连接选用的接地线应该是横截面不低于16mm2的铜芯黄绿双色绝缘导线，而对螺栓的连接则需要在接地体上开口，当螺栓穿出接地体后对其进行焊接，然后除去焊渣，检查其是否存在虚焊的情况，最后通过螺帽将接地线的金属部分垂直在接地体上。
浅谈井下电气设备的保护接地
■ １ 、
丁 Ｉ一 ｌ ． 一 １ ｌ ． ＿ 、 ． ㈠ ＿
１概述
人体触 及裸露的带 电导体或触 及因绝缘损坏 而带 电的设 备外壳 ， 都会 引起 人身触 电事故 。 煤 矿井 下引起 人身触 电事故 的原 因， 多 是 由于 对 电气 设备或供 电线路安装、 维护不当以及工作中疏忽大意或违反操作规程。 因此， 必须保证矿 井供 电安全 、 可靠 、 经济 、 合理 ， 在供 电系统 的运行过 程中 ， 必须有 完善 的保护 装 置 和保 护系统 。 井下预 防触 电的一般 方法可综 合为防止 人身接触或接 近带 电体 ， 降低使 用 电压 、 严 格遵守各 项用 电作业制度 ， 除 采取以上措施 外 ， 在 煤矿井 下还 采用变 压 器 中性 点不 直接 接地 的供 电系 统和 “ 三 大保 护” 等措 施 。 保护 接地 是 井下 电气 “ 三大 保护 ” 之一 。 为 了减 少人身触 电电流和 非接地 电气设 备一相接地 电流火花 能量 ， 防止 电 气事故 的 发生 ， 煤 矿安 全规程 》 第四百 八 十二条 规定“ 电压 在３ ６ Ｖ以上 和 由于 绝缘损坏 可能带有 危险 电压 设备的 金属外壳 、 构架 、 铠 装电缆的钢 带 （ 或钢丝 ） 、 铅皮 或屏蔽 护套 等必 须有保 护接 地” 。 正确 认识 、 安装、 检查 和测 定保 护接地 就显得 十 分重要 。 ２保护 接地 的概 念 保护接 地是漏 电保 护的后备保 护 ， 是 因绝缘破坏 而带 电的金属外壳 或构架 同接地 体之 间做 良好的 电气连接 ， 称 为保 护接地 。 保护 接地 是将设 备上 的故障 电压 限制在 安全 范 围内的 一种安 全措施 。 井 下安全 电压为 ３ ６ Ｖ， 人体 触及３ ６ Ｖ带 电导 体时一 般不 会有触 电死亡 的危 险， 因而 电压在 ３ ６ Ｖ以上的 电气设 备 的金属 外壳 、 构架 、 铠 装 电缆 的钢带 （ 或钢 丝） 、 铅皮或 屏 蔽护套 等必 须有保 护接地 ３接地 保护 的作 用 当有 保护 接地时 ， 人 身触及设 备外 壳的触 电 电流 只是入地 电流 的一部份 。 因为 人身与 接地 极构成 了并联 ， 而人身 电阻为 １ ０ ０ ０ ￣， 接 地 电阻为２ ０。 由于 接 地电阻的分流作用， 通过人身电流将大大减少， 因而是安全的。 另外， 有了保护 接极 的 良好 接地 ， 大 大减小 了因设备 漏 电时外壳 与地接 触不 良产生 的 电火 花 ， 从而 减少 了瓦 斯、 煤尘爆 炸 的可能 性 （ 如 图Ｉ 、 图２ 所示 ） 。
采油现场静电接地的重要性问题分析
采油现场静电接地的重要性问题分析【摘要】本文针对采油现场静电接地的重要性进行了深入分析。
在介绍了背景信息和研究意义，引出了本文的研究重点。
接着，在正文部分对静电的危害性展开分析，阐述了静电接地原理和采油现场静电防护措施。
结合实际案例和应用，探讨了静电接地方案的优化和实际应用效果。
在结论中指出了静电接地的重要性不容忽视，同时展望了未来改进方向。
通过本文的探讨，读者能够更加深入了解采油现场静电接地的重要性，并为相关行业的安全生产提供参考和借鉴。
【关键词】采油现场、静电、接地、重要性、危害性、原理解析、防护措施、实际应用、方案优化、改进方向1. 引言1.1 背景介绍在石油行业的生产过程中，静电是一个常见且十分危险的隐患。
特别是在采油现场，各种化学物质的接触和摩擦很容易产生静电，一旦积累到一定程度就可能引发火灾、爆炸等严重事故。
正确的静电接地是保障现场安全运行的关键措施之一。
采油现场作为石油生产的重要环节，涉及到大量的油气处理设备和管线。
这些设备和管线经常需要进行清洁、维修和更换，而这些作业往往会产生大量的静电。
如果这些静电没有得到有效的接地，就会造成设备和管线表面的静电积聚，增加了火灾和爆炸的风险。
采油现场必须加强对静电的管理和防护，确保作业人员和设备的安全。
静电接地的重要性不仅体现在安全方面，也关乎到生产效率和设备寿命。
正确的静电接地可以有效地减少设备的静电积聚，避免因静电放电引起的设备损坏，提高设备的稳定性和可靠性，从而保障采油现场的正常运行。
对静电接地的重要性进行深入研究和分析，对于提升采油现场的安全性和生产效率具有重要意义。
1.2 研究意义静电在采油现场是一个不容忽视的安全隐患，而静电接地作为防护措施之一具有非常重要的意义。
通过深入研究静电接地的重要性和作用机制，可以更好地认识静电在采油现场的危害性，提高对静电防护的意识。
静电接地不仅能有效地减少火灾、爆炸等事故的发生概率，也可以保护设备和人员的安全，维护采油现场的正常生产秩序。
浅谈煤矿井下电气设备的保护接地
浅谈煤矿井下电气设备的保护接地浅谈煤矿井下电气设备的保护接地保护接地是煤矿井下电气设备的三大保护之一。
在煤矿现代化生产中，井下各处都是电气设备在运行，井下工作条件特殊，矿井大气中分布有瓦斯和煤尘等爆炸性介质，在其含量达到一定量时，如果电气设备或电缆电线产生电火花时，就会发生燃烧或爆炸等恶性事故；井下巷道、机电硐室经常有滴水、淋水，甚至大量涌水现象，空气相对湿度一般在90％以上，受矿山压力的影响，巷道常会发生冒顶和片帮事故，电气设备，特别是电缆电线，极易受到砸、碰、挤、压而损坏，当人员触及这些带电的电气设备时，容易发生人生触电事故。
漏电火花或短路电弧等故障电火花是瓦斯、煤尘着火或爆炸等恶性事故的点火源。
如果我们从各个环节都按《煤矿安全规程》要求认真实施，那么，漏电和电火花就能消灭，就能确保人身和设备安全，就能防止由于各种原因的电火花引发的瓦斯事故。
1保护接地在煤矿生产中的作用为确保安全生产，井下电气设备的保护接地不容忽视。
所谓保护接地，就是用导体将电气设备正常不带电的金属部分与接地体连接起来，它是预防人体触电的一项重要措施。
若没有保护接地，一旦电气设备内部绝缘损坏而使一相带电体与设备外壳相碰时，人若触及带电的金属外壳，则其它两相对地电容电流将全部通过人体，造成人身触电事故。
有了保护接地，人体触及带电外壳时，电容电流通过的路径是接地装置和人体所形成的并联电路。
此时，通过人体的电流取决于保护接地电阻Rd，通过人体的电流为：Rh IdIh=Rd式中 Rh、Ih—人体电阻及通过人体的电流Ω·A；Rd、Id—接地装置电阻及通过的电流Ω·A。
从上式可见，接地装置的电阻越小，通过接地体的电流越大，而人体通过的电流则越小。
为了减小通过人体的电流，使其在安全电流以下，必须使Rd＜Rh。
有了接地装置，带电导体与外壳相碰时，接地电流通过接地体向大地扩散，形成地中电流。
保护接地在矿山安全生产中这么重要，但在实际工作中却常被忽视，致使井下保护接地没有很好地按标准安装敷设，没有起到应有的作用。
浅谈石油化工电气安装及接地技术探讨
浅谈石油化工电气安装及接地技术探讨摘要：文章首先简述了石油化工企业的电气安装及接地技术的相关内容，从接地材料、焊接工艺等角度，详细分析传统镀锌钢材接地网、铜包钢接地网的优缺点，及其电气接地系统在设计与安装方面需要注意的各项事宜，总结出优化电气安装及接地技术的有效策略，以期为石油化工企业在今后的电气安装及接地技术的应用方面，提供一定的参考价值。
关键词：石油化工企业；电气安装；接地技术；方案探讨引言石油化工建设项目涉及多个分支工程，电气工程是维护石油化工行业稳定运行的重要基础设施，在传统观念中，常用价格最低的镀锌钢材作为接地网施工材料，以降低工程的造价成本，但是存在耐腐蚀性差、稳定性差、使用年限少等缺陷。
近年盛行的铜包钢复合型接地材料具备耐腐蚀性好、性能稳定、使用年限长等优点，加之先进化学放热焊接工艺的介入使用，大大提高了石油化工企业电气安装及接地技术的应用效果。
一、石油化工企业电气安装及接地技术综述石油化工项目涵盖面广，涉及多个工程领域，比如建筑工程、电气工程、设备安装工程、自动化仪表工程、管道安装工程、清洗工程及通风工程等，每项工程的专业程度都会影响整个项目的投资质量和使用周期。
传统电气接地装置，多以镀锌钢材当作接地体，存在耐腐蚀性较差的问题，加之焊接工艺相对落后，铺设占地面积也比较大，不仅增加了电气接地工程的施工难度，还会对电气接地装置的后期使用稳定性造成一定的不利影响。
尤其是近几年，随着石油化工建设规模的不断壮大，使得电网容量逐年加大，随之而来的电流短流故障也相应有所增加，因电网线路故障直接烧断电气接地装置的事故时有发生，才让电气接地装置的安装质量，在稳定石油化工企业安全生产运行方面的重要性逐渐凸显出来。
因为过流电压对电气接地装置造成的损伤并非直观可以看到的，常被人们忽略，因此，一旦电气接地系统长期在电压故障状态中运行，电流较易让接地网出现多处烧损故障，接地网内部会出现构成电网二次回路的高电位，情节严重时会对人身安全产生威胁，让石油化工企业变电所全部或者局部停电，让相关生产装置发生损坏、停运，对企业造成严重的经济损失。
浅谈井下电气设备的保护接地技术
目前我国矿山所采用的配 电系统多为 中性 点不接
地系统。在中性点不 接地 的供 电系统 中 ， 人 身触 电 电 流值 的大小 ， 取决 于电网的电压值 、 电 网对地 的电容值 和绝缘 电阻值。井下 的总接 地 电网是 高、 低压 电气 设 备共用 ， 高压电网的单相接地 电流远 大于低 压电网 ， 因 此， 井下 总接地 网电阻主要 取决 于高压 电网的单相 接
２ ０ １ ３ 年 第２ 期
童撼． 茇 舛技
６ ９
浅谈 井 下 电 气设 备 的保 护接 地 技 术
韩
摘 要
涛， 祝传军， 崔 东伟
２ ７ ７ ５ １ ９ ）
（ 山 东 能 源零 矿 集 团柴 里 煤 矿 ， 山东 滕 州
该 文论述探讨 了排除井下单相接地 故障方 法。
是单相接地故障 ） 时有 发生 ， 由此 引发 的灾 害已给 国家 带来 财产损失 ， 也使 矿工 的人身 安全受 到威 胁。解决 好矿山企业 的接地 保护 ， 是 电气 工作者 必须重视 的问 题， 处 理好这个 问题 ， 会减少触 电事故 的发生 。
是非常必要 的。
（ ２ ） 目前矿 山企业 的供 配电系统多是中性点不接地 系统 ， 在 该 系统 下 出现 的单 相 短路 电流 ， 与 整个 电 网 （ 高、 低压电网） 一特别是 高压 电网对 地 电容有关 ， 即与 电容电流相 等。电网愈大 电容 电流就愈大。为减少 系 统的电容 电流 ， 常采用 中性点经消弧线圈接地 的方式 。
（ ３ ） 单根垂直接地体 或水平 接地体 的接 地 电阻值
计算 ， 工程设计 中使用简化计算公式时 ， 应采用计算 值
偏大 的计算公式 。
中性点不接地 系统 的单 相接 地 电流 ， 主要是 电 网 对地电容的电流 ， 由于井下单 台变压器容量 有限 ， 低压 电网的供电范围不大 ， 电容电流较小 （ 不足 １ Ａ） 。配合 井 下保 护接地 电阻不 大 于 ２ １ ） ， 接 触 电 压远 低 于安 全 值 。而 这个 “ 安 全值 ” 往往 使人们产 生麻痹 大意 ， 单 相 接地故 障实际未得到排除 ， 也 就是说 ， 接地保 护装置 的 设置 ， 仅仅是 解 决 了（ 电流小 时 ） 人身 安 全 问题 ， 随着 时间的推移 ， 它会逐 步扩 大发展 成更 大事 故。 由于 井 下这一特殊环境 ， 单相接地故 障时有 发生 。 近年来漏 电保 护器 发展迅 速 ， 井 下漏 电保 护 的最
石油钻机安全用电的接地方式-2019年文档
石油钻机安全用电的接地方式随着设计和生产能力的不断提高， 我们石油钻机出口数量逐 年增加。
随着出口设备的增加， 我们电控设备的设计应首先考虑 到安全问题。
电控系统的接地直接关系到用户的人身和财产安 全，以及电气设备和电子设备的正常运行。
如何针对实际情况选择合适的接地系统， 确保配电系统及电气设备的安全使用， 们设计人员面临的首要问题。
我们首先分析不同接地系统， 根据石油钻井行业的特点来选择它的接地方式。
接地方式按照配电系统和电气设备的不同接地组合分类。
IEC60364规定，接地系统一般由两个字母组成，必要时可加后 续字母。
第一个字母：表示电源中性点对地的关系T :直接接地I ：不接地，或通过阻抗与大地相连第二个字母:表示电气设备外壳与大地的关系T :独立于电源接地点的直接接地N:表示直接与电源系统接地点或与该点引出的导体相连后续字母：表示中性线与保护线之间的关系C:表示中性线N 与保护线PE 合二为一（PEN 线）S:表示中性线N 与保护线PE 分开C-S ：表示在电源侧为PEN 线，从某一点分开为中性线 是我 然后保护线PE低压配电系统有三种形式：TT系统\ TN系统\ IT系TT系统TT方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称TT系统。
第一个符号T表示电力系统中性点直接接地；第二个符号T表示负载设备外露不与带电体相接的金属导电部分与大地直接联接，而与系统如何接地无关。
在TT系统中负载的所有接地均称为保护接地，如下图所示。
这种系统的特点如下。
当电气设备的金属外壳带电（相线碰壳或设备绝缘损坏而漏电）时，由于有接地保护，可以大大减少触电的危险性。
但是，低压断路器（自动开关）不一定能跳闸，造成漏电设备的外壳对地电压高于安全电压，属于危险电压。
所以当漏电电流比较小时，即使有熔断器也不一定能熔断，还需要漏电保护器作保护，困此TT系统难以推广。
TT系统接地装置耗用钢材多，而且难以回收、费工时、费料。
采油现场静电接地的重要性问题分析
采油现场静电接地的重要性问题分析引言随着石油工业的发展，采油现场成为一个重要的生产基地，但同时也面临着一些潜在的安全隐患。
静电问题是一个在石油工业中经常出现的安全隐患。
静电可能会引发火灾、爆炸等严重事故，因此正确的静电接地在采油现场变得尤为重要。
本文将从静电产生的原因、静电对采油现场安全的影响以及静电接地的重要性等方面对这一问题进行深入分析。
一、静电产生的原因在采油现场，静电的产生主要是由于以下几个原因：1. 摩擦产生的静电：在采油现场，由于油气的流动、输送、处理过程中，设备和管道之间的摩擦产生静电，导致设备或管道表面带有静电。
2. 换位电荷引发的静电：当液体通过管道、泵站等设备时，由于速度、流量的变化，液体中的颗粒被带电，形成静电。
3. 静电积聚：当液体通过管道输送、处理过程中，静电能够在管道壁面、设备表面积聚，进而造成静电积聚。
这些静电的产生是石油行业不可避免的现象，但如果不及时处理，可能会带来严重的安全隐患。
二、静电对采油现场安全的影响静电在采油现场可能会引发以下安全问题：1. 静电引发的火灾：由于静电的积聚和放电所释放的能量很大，容易引发火灾。
特别是在原油、天然气等易燃易爆的环境中，一旦发生静电放电，可能会导致火灾。
2. 静电引发的爆炸：在石油工业中，静电引发的爆炸是一个严重的安全隐患。
特别是在储罐、油气管道等设施中，如果存在静电放电，可能会引发爆炸事故，导致严重人员伤亡和财产损失。
3. 静电对设备的影响：静电也会对采油现场的设备造成影响，例如静电放电对设备的表面腐蚀，甚至产生电晕效应使设备失效。
由此可见，静电对采油现场的安全造成了严重影响，因此必须加强静电管理，确保静电能够及时、有效地释放和接地。
三、静电接地的重要性静电接地是指将设备、管道等带有静电的物体与地面连接，以使静电能够及时、安全地释放。
静电接地的重要性主要体现在以下几个方面：1. 安全性：静电接地是保障采油现场安全的重要手段。
关于钻井井场接地保护问题的一种思路
人 员 有 一 个 安 全 环 境 ，要 求 接 地 方 式 亡 事 故 屡 有 发 生 。 良好 的 接 地 能 够 将 接 地 桩 的 材 质 、形 状 、入 地 深 度 必 须 完 善 可 靠 。 由 于 石 油 钻 井 作 业 的 雷 击 所 引 起 的 电 流 有 效 引 入 地 下 ，抑 和 与 接 地 线 连 接 方 式 都 是 影 响 接 地 电 特 殊 性 ，面 对 不 同 的 电 器 设 备 ，接 地 制 事故 的 发生 。 的要 求 多 种 多样 ， 接 地 问题 显 得 较 为 （ 五 ）保 障变 压 系统 运行 复 杂 。从 目前 井 场 生 产 实 际 来 说 ，将 井 场 有 多 种 型 号 的 变 压 器 用 于 产 某 一 个 电 器 设 备 直接 独 立 接 地 的做 法 ， 生 保 障 井场 设 备 正 常 运 行 的合 适 电压 。 已经 很 难 从 整 体 上 达 到 现 场 所 有 电器 变 压器 的中性 点 必须 可 靠接 地 。 设 备 的 接 地 要 求 。 因 此 对 于 现 有 接 地 系 统进 行 改 进很 有必 要 。 二 、井 场 接 地保 护 的作 用 （ 一） 预 防触 电 当井 场 电 器 设 备 的绝 缘 体 损 坏 时 ， 设 备 的 金 属 外 壳 会 出现 漏 电 ，对 人 体 有 触 电 的危 险 。接 地 保 护 的 基 本 原 理 是 限 制 漏 电设 备 对 地 电压 使 其 不 超 过 某 一 安 全 范 围 。安 全 生 产 一 直 是 钻 井 阻值 的 主要 因 素 。接 地桩 常用 材 质 为 电 阻 较 小 的铜 桩 、 镀 铜 桩 、镀 锌 桩 或 者 钢 铁 材 质 的 接 地 桩 。 目前 一 些 钻 机 出 厂 配 备 的接 地 桩 处 于 成 本 考 虑 ，往 往 是 铁桩或者镀 锌铁桩。或者仅 在 Ｖ Ｆ Ｄ
采油现场静电接地的重要性问题分析
采油现场静电接地的重要性问题分析
在采油现场中，静电是一种常见的现象。
采油作业涉及到油、水、气等多种物质，这些物质的运动和摩擦会产生静电。
静电如果得不到及时的放电，就会对人员、设备和环境造成安全隐患。
因此，在采油现场中，静电接地的重要性不可忽视。
首先，静电接地可以减少火灾、爆炸的风险。
采油现场中，油气混合物很容易形成爆炸或火灾的危险条件。
这些混合物如果遇到带电的人或设备，就会产生火花，引发爆炸或火灾。
静电接地可以把带电的人或设备的电荷正确地释放到地下，避免了因为静电引起的火灾或爆炸。
其次，静电接地可以防止电击事故的发生。
在采油现场中，人员和设备可能会遭受到高压电的危险。
如果人员和设备没有良好的接地，就会积累静电电荷，当接触高压电时，就会发生电击事故。
静电接地可以使人员和设备的电荷及时、安全地释放到地下，有效地防止了电击事故的发生。
此外，静电接地还可以提高生产效率和维护设备性能。
静电在采油作业中可能会导致各种问题，如油水分离不彻底、管道损坏、设备故障等。
静电接地可以消除静电所造成的问题，确保生产设备的稳定运行，提高生产效率，减少停工时间和维护费用。
总之，静电接地在采油现场中是非常重要的。
对于静电接地工作，需要认真制定工作方案，并按照规定的步骤和标准执行。
同时，需要加强人员的培训和指导，保证每一个工作人员都能正确地进行静电接地作业。
只有落实好静电接地工作，才能确保采油现场的安全、稳定和高效运行。
采油现场静电接地的重要性问题分析
采油现场静电接地的重要性问题分析概述近年来，随着石油开采技术的不断发展，石油企业对于静电接地的重要性越来越重视。
静电接地是指在设备和工作场所进行静电放电或静电防护时，将达到一定电势的载体通过一定方法引到地面或其他大块金属上。
在采油现场，由于作业环境的特殊性，静电产生的可能性增加，因此静电接地的重要性更加凸显。
本文将从采油现场静电产生的原因、静电带来的危害以及静电接地的作用等方面进行问题分析，并提出相关解决方法。
一、采油现场静电产生的原因在采油现场，静电的产生主要来自以下几个方面：1. 液体和气体运输过程中的摩擦：在石油运输管道、储罐和搅拌设备中，由于流体的摩擦和流动，会导致静电的产生。
2. 油气分离过程中的静电：在油气分离器和沉降槽中，油气分离的过程中，由于油气中含有水、沉积物等杂质，会导致静电的产生。
3. 石油设备作业中的静电：在泵站、压缩站等设备的操作过程中，由于机械设备的摩擦和工件的移动，同样会导致静电的产生。
4. 人员作业中的静电：人员在作业过程中，由于工作服、鞋底和地面的摩擦，也会产生静电。
以上种种情况，在采油现场都有可能导致静电的产生，因此必须采取有效的措施来防止静电带来的安全隐患。
二、静电带来的危害静电在采油现场可能引发的危害主要包括：1. 火灾爆炸：静电在高度易燃易爆的采油现场，可能引发火灾爆炸，造成严重人员伤亡和财产损失。
2. 对设备的损害：静电会对设备和管道产生电腐蚀，加速设备的老化和损坏。
3. 人身安全隐患：静电会对人员造成伤害，特别是在易燃易爆的作业环境中，可能对人员造成电击伤害。
4. 环境保护：静电可能引发油气泄漏和环境污染，对周围的自然环境造成损害。
由于静电带来的危害非常严重，因此必须在采油现场采取有效的静电防护措施，其中静电接地是一项非常重要的措施。
三、静电接地的作用静电接地作为静电防护的一种关键措施，其作用主要体现在以下几个方面：1. 排除静电：通过静电接地，将设备和作业场所积累的静电引到地面或其他大块金属上，排除掉静电累积，避免静电引发火灾爆炸等意外事故。
采油现场静电接地的重要性探讨
（ １ ） 接地 线必须有 良好 的导电性 能、 适 当的截面积 和足够 的强度 。 油罐 、 水 套 炉、 分离器、 值班房的接地线 ， 常使用厚度不小于４ ａｍ、 ｒ 截面积不小于２ ５ ａｍ ｒ ２ 的扁钢 － 罐车 采用 直径 不小 于６ ｍｍ 的铜 线 ， （ ２ ） 接 地桩 应 使用 直径 ５ ０ ｍｍ 、 长１ ． ２ ｍ 的钢 钎 ， 将 接地 桩 垂直 打人 坑底 士中， 外 露地 面越 ０ ． ３ ｍ。 接地 桩应 尽量 埋在 湿度 大 的地方 。
工 业ห้องสมุดไป่ตู้技 术
ｌ ■
Ｃ ｈ ｉ ｎ ａ ｓ ｃ ｉ ｅ ｎ ｃ ｅ ａ ｎ ｄ Ｔ ｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ Ｒ ｅ ｖ ｉ ｅ ｗ
采 油现 场 静 电接 地 的重 要 性 探 讨
周 晨
（ 大 庆 油 田第五 采 油厂 １ ６ ３ ０ ０ ０ ） ［ 摘 要］ 静 电接地 问题 是工业 企 业 中特别 是易 燃易 爆场 所要 解决 的一 个重要 问题 ， 它 是避免 静 电危 害的有 效措 施 。 采 油现 场原 油在装 卸 过程 中 由于 井 口压 力 或者泵 压造 成原 油在进入 储罐 时与储 罐 内壁摩擦 造成静 电核 的积 聚 ， 如 不及 时地将 静 电引导入地 ， 极易发 生着火 或爆 炸事故 。 因此 ， 做 好采 油现场静 电接 地工 作 有 着极 为重 要 的作用 。 本 文 主要分 析 了采 油现场 原油 装卸 过程 中静 电产生 ， 探讨 了采 油现 场 防静 电接地 的具 体措施 ， 以供参 考借 鉴 。 ［ 关键 词］ 采油现 场 ； 静 电接 地 ； 中图分 类号 ： Ｔ Ｅ ３ ８ 文献标 识码 ： Ａ 文章编 号 ： １ ０ ０ ９ － ９ １ ４ Ｘ（ ２ ０ １ ５ ） ２ ０ － ０ ０ ７ ０ － ０ １
采油现场静电接地的重要性问题探讨
采油现场静电接地的重要性问题探讨摘要：采油生产现场由于装卸原油所产生的静电荷集聚对生产造成很大的安全隐患，针对现场装卸原油的情况进行静电介绍简析，并阐述所需措施和规范。
关键词：静电措施在采油现场，储运设备中的介质主要为原油。
采油现场原油在装卸过程中由于井口压力或者泵压造成原油在进入储罐时与储罐内壁摩擦造成静电核的积聚，如不及时地将静电引导入地，在一定程度上就造成电荷聚集放电，如遇原油中含气体较高，造成气体溢出，可燃气体浓度在爆炸极限范围内极易发生着火或爆炸事故。
然而，要完全避免静电的产生，尤其是在塔河地区这样空气干燥、相对湿度小的地区是很困难的。
这样，静电接地就成为避免静电危害的有效措施.静电接地是防静电技术，一个极为平常而又极为重要的措施。
本文通过对采油现场原油在装卸过程中静电的产生原因进行剖析，结合塔河地区现场实际情况进行归纳总结尽快消除静电集聚的方法，以便更好地预防静电集聚放电，保障生产的顺利进行。
一、现场原油装卸过程中静电产生1.静电概念在正常状况下，由于物体正负电平衡，所以对外表现出不带电的现象。
但是由于外界作用如摩擦或以各种能量如动能、位能、热能、化学能等的形式作用会使原子的正负电不平衡。
从而使之存在过剩电荷，这样就产生了静电。
带有静电电荷的物体之间或者它们与地之间有一定的电势差，称之为静电势。
2.现场静电的产生原因采油现场主要静电产生是液体与固体之间的静电放电现象。
材料的绝缘性越好，越容易产生静电，电阻率大于1012Ω？厘米左右的物质最容易产生静电聚集。
原油多数电阻率高于1012Ω？厘米，当原油与罐壁碰撞产生摩擦时，容易使液体带电，有引起火花放电的危险。
在罐装运输等过程中，它们在管道、储罐、罐车中摩擦、冲击和激溅，尤其在压力大、流速快、摩擦面积大、器壁粗糙等情况下，静电荷迅速增加和大面积积聚，极易产生静电放电，引起火灾爆炸事故。
采油现场所使用的储罐、罐车在运输、储运时采用小四轮齿轮泵或者罗茨泵进行装卸原油（稀油），在装卸过程中由于液体与罐壁产生碰撞、摩擦而产生静电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈石油钻井井场电气接地
(新编版)
Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management.
( 安全管理 )
单位：______________________
姓名：______________________
日期：______________________
编号：AQ-SN-0806
浅谈石油钻井井场电气接地(新编版)
摘要：安全接地是保证工作人员人身安全和设备安全运转的非常重要的保护措施，随着人们对钻井井场电器设备接地的认识在不断深化，越来越重视井场的接地问题。
关键词：钻井施工安全接地；防触电；防雷；联合接地
一、安全接地的重要意义
安全接地是保证井队职工人身安全和设备安全运转的生命线，是消除井场安全隐患的有效手段，主要表现在以下几个方面:预防触电"抑制电磁干扰"消除静电"预防雷电和保障电力系统正常运行!一个良好的接地体系能为安全生产带来很多好处，能达到许多意想不到的效果。
二、电力保护接地
1、一对一保护接地的理论分析
井场施工用电设备大多露天工作，条件恶劣，其中大负荷动力设备较多，在线路老化、振动、环境潮湿等各种原因下容易发生漏电情况，所以我们必须做好电力保护接地工作。
钻井现场低压系统接地通常采用TN系统，即供电系统中性线直接接地，在设备外壳漏电的情况下通过外壳接地将设备外壳的低电位钳制在安全范围内，达到保护目的。
根据串联分压原理，设备外壳漏电后通过保护接地线与大地电位接近，使得大部分电压落在大地电阻上。
当人站在地面触及设备外壳时，由于接地点和人的落脚点距离很近且地阻较小，所以分担的电压很小，不致危害生命。
电力保护接地根据串联分压原理，在设备外壳漏电后通过保护接地地线使之与大地电位接近，从而使大部分电压落在大地电阻和导线电阻上，如果人站在地面触及用电设备外壳，由于接地点距人的落脚点距离很近地阻较小，外壳与接地点之间有接地线连接，所以分担的电压很小不致形成危害生命的电压。
井场电器设备已三相动力为居多，而且大多集中于循环罐，油罐，钻井平台上。
我们通常是将各个配电箱，电动机外壳及罐体本
身单独接地，工作人员触及设备外壳时的站位并不在地面，而在设备的载体上，这一点是我们应该注意的。
所以我们在实施电力保护接地时，保护原则应该是减小用电设备外壳与工作站位载体之间的电阻，在发生漏电时使设备外壳与站位载体间电位相等，这样才能有效避免触电事故发生。
上述保护接地方法不当的情况是在钻井施工现场普遍存在的问题，但是并没有被多数人所重视，甚至有人认为只有做到每个用电设备都有单独的接地极才是标准的，至于在什么地方入地并不重视。
2、一对一保护接地施工中存在的困难
从目前井队的施工环境来看，采用一对一接地法，所有用电设备加之配电防暴控制箱整个井场大约要用近二百根地线，按要求每根地线打入地面以下两米多深，接地工作难度很大，对于浅井井队影响搬家施工进度，另外按照国家的GB14050-2008规定TT系统和漏电保护器配合才能达到有效地保护水平。
在实际接地工作中，应该从施工环境、经费，持久效益方面综合考虑。
使接地工程既起到有效保护效果同时从各方面取得综合效益。
3、接地电阻值难以保证且影响到安全防爆
接地电阻与接地环境土壤电阻率有直接的关系，土壤电阻率受其所含的水分，酸碱度影响较大，从目前井队普遍使用的铁质地线来看，在山地高电阻率地区难以达到接地电阻不大于4欧姆的标准。
接地电阻阻值需要土壤酸碱度大、潮湿环境下保证，但这种环境下铁质接地极很快锈蚀，难以获得良好接地保护。
此外接地极数量过多，给日常维护带来不便，易引起地线接线柱与下引线的接触不良，在设备发生漏电向大地泄电过程中产生电火花，影响到井场的安全防爆。
4、钻井施工采用一对一接地方法的缺点
综上所述、结合井队实况可总结为:
（1）、采用一对一电力保护接地法对于我们井队施工中不一定能起到有效的保护；
（2）、采用一对一电力保护接地法增加了我们井队施工的劳动量，使用大量的钢筋和导线；
（3）、有可能产生电火花，不利于井场安全防爆；
（4）、雷雨天气，易发生地电位反击，危及人身及设备安全。
5、钻井施工中实施联合接地的技术方案
针对现状结合目前国内外主要的接地防护技术，认为实施联合接地方案比较适合井队施工特点，在节约人力物力的同时，并能够有效避免以上不足，这一方案的总体思路为，减少接地极数量，加强接地质量，形成统一系统，两种保护兼顾的联合方案（1）、在井场用电设备密集区域，如循环罐、油罐、钻台等，在合适位置设接地母线，母线应有足够截面积，所有需接地设备均就近连接至母线，搬家安装母线及连接线不必拆卸。
（2）、取消分散的接地桩，采用专业接地桩，相距在安全距离下合理分布接地极并与接地母线可靠连接，这样可将原来200根左右的接地极减少至10根左右。
（3）、加强系统内的等电位连接，在主等电位连接困难的地方实施局部等电位连接。
在各接地母线及井架间做等电位连接，形成大的统一的接地系统，以便获得较小的接地电阻，有利于雷电流的疏导。
（4）、在有条件的井队或合适的机会尽可能推广漏电保护装置的使用，这是用来防止人身触电和漏电引起事故的一种接地保护装置，当电路或用电设备漏电电流大于装置的整定值，发生触电危险时，它能迅速动作，切断事故电源，避免事故的扩大，保障了人身、设备的安全。
（5）、接地体分为主接地体和辅助接地体!方井中的导管或表层套管可以作为井场接地网的主接地体，其深入大地数百米，大面积与地层深处低电阻率土壤良好接触，接地电阻值最低可达到0.1欧姆，接地效果极佳。
接地端子直接焊在导管或表层套管上。
井场其它埋入地下的接地体作为辅助接地体。
三、防雷接地
1、防雷接地作用
接地是避雷技术最重要的环节，不管是直击雷、感应雷或其他形式的雷，避雷工作的最终目的都是把雷电流送入大地。
设计并实施高标准的接地系统是防雷工作的重中之重。
接地电阻越小雷击的高电位保留时间越短，散流越快，危险性越小，跨步电压就越小。
实践证明，合理的接地电阻值良好的接地装置结构是做好防雷工作的基础。
2、井队防雷工作环节
井队施工大都在野外空旷地区，属易发生雷击区域，做好防雷工作对保障人身、财产安全有着重要意义。
随着井队电控设备的广泛应用，控制柜内采用了大量半导体元件，CMOS集成电路，这些都对雷电产生的瞬间高压电涌非常敏感。
通常电控房需要在600V和400V低压配电网络中加装一级保护电涌防护器、二级保护电涌防护器。
从直击雷防护装置由接闪部分、引下线和接地装置组成，其保护原理是当雷云放电接近地面时，地面电场发生畸变；在避雷针顶部形成
局部电场强度畸变，以影响雷电先导放电的发展方向，引导雷电向避雷针放电。
接地装置再通过引下线将雷电引入大地。
从而使被保护物免受雷击，这是经长期实践证明的有效的防直击雷方法。
当井场上空有雷云聚集时，井架顶部充当了接闪器，雷电流由井架
的钢铁结构导入大地，由保护原理可知，直击雷避雷器并不是堵雷或消雷，而是引雷，把雷电流引向自身，保护下面的物体免受直击雷损毁。
这自然增加了导入雷电流和发生感应雷的几率。
四、总结
钻机井场的电器接地比较复杂，我们要理清思路，因地制宜，找到一种结合接地通用标准和井场工作实际的简单易行而又行之有效的接地办法，尽可能的利用井场上有的自然接地体。
XXX图文设计
本文档文字均可以自由修改。
