电力系统基础第四章习题答案

电力系统分析基础部分习题答案

电力系统分析部分习题答案(参考)稳态部分第一章电力系统的基本概念1-2 (1)各个元件的额定电压 G ：10.5kVT ：10.5/121kV ，10.5kV/399V , 110/38.5/11(10.5)kV,35/6.6(6.3)kV (2) a)发电机和变压器的额定电压G:10.5kV T 1:10.5/121kV T 2:10.5/38.5kV T 3:35/11(10.5)kV b)变压器的实际变比T-1：121(1+2.5%)/10.5 T-2:110/38.5 T3:35(1-5%)/11(10.5)(3) G:10.5kV T 1:10.5/242kV T 2:220/121/38.5kV T 3:35/6.3kV T 4:220/38.5kV T 5:10.5/3.15kV D 1:3kV D 2:6kV第二章电力网络元件的参数和等值电路2-2-1解：R T =P k *U N 2/(1000S N 2)=100*1102/(1000*31.52)=2.4389(Ω) X T =U k %*U N 2/(100S N )=10.5*1102/(100*31.5)=40.33(Ω) G T =P 0/(1000U N 2)=86/(1000*1102)=7.1074*10-6(s)B T =I 0%*S N /(100U N 2)=2.7*31.5/(100*1102)=7.0289*10-5(s) 等值电路为：2-2-3 解：R T(100)=P kmax *U N 2/(2000S N 2)=163*1102/(2000*202)=2.4654(Ω) R T(50)= 2R T(100) =2*2.4654=4.9307(Ω)U K1%=1/2*( U K1-2%+ U K1-3%- U K2-3%)=1/2*(10.5+17-6)=10.75 U K2%=1/2*( U K1-2%+ U K2-3%- U K1-3%)=1/2*(10.5+6-17)=-0.25 U K3%=1/2*( U K1-3%+ U K2-3%- U K1-2%)=1/2*(17+6-10.5)=6.25 X T1=U k1%*U N 2/(100S N )=10.75*1102/(100*20)=65.0375(Ω)X T2=U k2%*U N 2/(100S N )=-0.25*1102/(100*20)=-1.5125(Ω) X T3=U k3%*U N 2/(100S N )=6.25*1102/(100*20)=37.8135(Ω)G T =P 0/(1000U N 2)=75/(1000*1102)=6.1983*10-6(s)B T =I 0%*S N /(100U N 2)=3.3*20/(100*1102)=5.4545*10-5(s)2-2-5解：P k13=4P ’k13=4*52=208kW P k23=4P ’k23=4*47=188kW P k1= (P k12+P k13- P k23)/2=(152.8+208-188)/2=86.4kW P k2= (P k12+P k23- P k13)/2=(152.8+188-208)/2=66.4kW P k3= (P k23+P k13- P k12)/2=(188+208-152.8)/2=121.6kW R T1=P k1*U N 2/(1000S N 2)=86.4*1212/(1000*202)=3.16(Ω) R T2=P k2*U N 2/(1000S N 2)=66.4*1212/(1000*202)=2.43(Ω) R T3=P k3*U N 2/(1000S N 2)=121.6*1212/(1000*202)=4.45(Ω) U K1%=1/2*( U K1-2%+ U K1-3%- U K2-3%)=1/2*(10.5+18-6.5)=11 U K2%=1/2*( U K1-2%+ U K2-3%- U K1-3%)=1/2*(10.5+6.5-18)=-0.5 U K3%=1/2*( U K1-3%+ U K2-3%- U K1-2%)=1/2*(18+6.5-10.5)=7 X T1=U k1%*U N 2/(100S N )=11*1212/(100*20)=80.53(Ω) X T2=U k2%*U N 2/(100S N )=-0.5*1212/(100*20)=-3.66(Ω) X T3=U k3%*U N 2/(100S N )=7*1212/(100*20)=51.24(Ω) G T =P 0/(1000U N 2)=75/(1000*1212)=5.123*10-6(s)B T =I 0%*S N /(100U N 2)=4.1*20/(100*1212)=5.60*10-5(s) 2-1-2 解：（a ）ρ=31.5Ω.mm 2/kM S=150 mm 2 r1=ρ/S=0.21Ω/kM D m =68mm .50398*4*4D D D 33bc ac ab == r=17.0/2=8.5mmx1=0.1445lg(D m /r)+0.0157=0.4164Ω/kM b1=7.58/lg(D m /r)*10-6=2.7335*10-6s/kM (b)因为为双回输电线路R=r1*l/2=0.21*100/2=10.5(Ω) X=x1*l/2=0.4164*100/2=20.8198(Ω) B/2=2*b1*l/2=2*2.7335*10-6*100/2=2.734*10-4 (S) (c) Q=U 2*B=1102*2.734*10-4*2=2*3.308=6.616Mvar 2-1-6解：因为为分裂导线r1=ρ/S=31.5/(2*300)=0.0525Ω/kMΩD m =0794m .1016*8*8D D D 33bc ac ab == 5691mm .70400*12.45d *r r 12eq ===x1=0.1445lg(D m /r eq )+0.0157/2=0.3192Ω/kM b1=7.58/lg(D m /r eq )*10-6=3.5177*10-6s/kM R=r1*l=0.0525*300=15.75(Ω) X=x1*l=0.3192*300=95.7665(Ω) B/2=b1*l/2=0.5277*10-3 (S) 2-4-1解：G ：S N =P N /cos φN =50/0.85=58.8235MV AXd ”=0.15*10.52/58.8235*(242/10.5)2=149.3382(Ω) T: R T =P k *U N 2/(1000S N 2)=300*2422/(1000*602)=4.8803(Ω) X T =U k %*U N 2/(100S N )=12.5*2422/(100*60)=122.0083(Ω) G T =P 0/(1000U N 2)=90/(1000*2422)=1.5368*10-6(s) B T =I 0%*S N /(100U N 2)=2*60/(100*2422)=2.049*10-5(s)L :R=r1*l=0.08*200=16(Ω) X=x1*l=0.406*200=81.2(Ω)B/2=b1*l/2=2.81*10-6*200/2=2.81*10-4 (S) 2-4-3解：X 线路=x1*l=0.4*70=28(Ω)U B =110kV ,S B =20MV A,且变压器的变比为110/6.6kV ，所以： X T*=U k %/100*(U N 2/S N )/（U B 2/S B ）=0.105 X T*/2=0.0525 X 线路*=28/（1102/20）=0.0463X R*=2121.020/6.6/3.0*3/6*04.0S U /I 3U *100%X 2B 26.B6NNR ==）（）（）（因为为双回线X 电缆*=1/2*x1*l/（U B 2/S B ）=1/2*0.08*2.5/(6.62/20)=0.0918/2=0.0459R 电缆*=1/2*ρ/S *l/（U B 2/S B ）=1/2*18.8/70*2.5/(6.62/20)=0.3083/2=0.15415第三章简单电力系统的分析和计算3-1-1解：首先求出线路的参数：D=6.5m D m =1895m .813*5.6*5.6D D D 33bc ac ab == 查表得单位线路参数：r1=0.079Ω/kM x1=0.412Ω/kM b1=2.77*10-6S/kM 线路的等值电路为π型等值电路R=r1*l=0.079*230=18.17Ω X=x1*l=94.76Ω B/2=3.1855*10-4S 进行潮流计算：P 2=120MW cos φ=0.92 ⇒Q 2=51.1198MVar线路末端的注入功率： Q 2l =1/2*U 22*B=3.1855*10-4*2092=13.9146MVar S 2’=S 2-Q 2l =120+j51.1198-j13.9146=120+j37.2052 MV A 线路阻抗支路的功率损耗：ΔS Z =（P 2’2+Q 2’2）/U 22*(R+jX)=6.5658+j34.2417 MV A S 1’=S 2’+ΔS Z =126.5658+j71.4469 MV A 求线路上的首端电压：173kV .j513.236U R Q X P j U X Q R P U U j U U U 2'2'22'2'222221+=-+++=+∆+=δ U 1=241.7788kV 线路首端注入电容功率：Q1l=1/2* U 12*B=18.6215Mvar线路首端功率：S 1=S 1’-Q1l=126.5658+j52.8255 MV A 3-1-2解：末端注入功率：Q 2l =1/2*U 22*B=5.5*10-4*2202=26.62Mvar 设末端功率因数为cos φ2，则有：S 2’=S 2-Q 2l =P 2+jQ 2-jQ 2l =220+j(Q 2-Q 2l )=220+j(Q2-26.62)=P 2’+jQ 2’2'2'22'2'222221U R Q X P j U X Q R P U U j U U U -+++=+∆+=δ 22'2'222'2'22222221)U R Q X P ()U X Q R P U ()U ()U (U U -+++=+∆+=δ解得Q 2’=95.2162，所以Q 2=121.8362Mvar 8748.0Q P /P cos 22222=+=ϕ 3-1-14解：线路参数为：R=r1*l=0.82*2=1.64Ω X=x1*l=0.38*2=0.76Ω 忽略电压降落横分量有⎪⎪⎩⎪⎪⎨⎧⨯+≤⨯≤+%10*)R U )cos /(P P (R U )cos /(P U %10U X Q R P 22222222222N222ϕϕ 将R ，X, cos φ,U N 带入得561MW .1P 561MW .1P 629MW.1P 222≤⎩⎨⎧⇒≤≤ 当P 2=1.561MW 时，10%p%9.58%U U X Q R P %U N222=∆=+=∆3-1-15解：Ω=⇒⎪⎩⎪⎨⎧=====≤+ 1.5R 600kW P 3kV,U U ,X R ,0Q U %10U XQ R P 22N 2N222 342.86kW P 8.0cos ,X R U %10U X Q R P '2N 2'22'≤⇒⎪⎩⎪⎨⎧==≤+ϕ 3-1-17解1(a)首先求出系统的等值电路，计算各个元件的参数LGJ-185： D=4m ， 0397m .52*4D 3m ==，查表得：r1=0.17Ω/kMx1=0.409Ω/kM b1=2.79*10-6S/kM因为为双回线，有：R=r1*l/2=100*0.17/2=8.5Ω, X=x1*l/2=0.409*100/2=40.9/2Ω B=2*b1*l=2*2.79*100*10-6=2*2.79*10-4S计算变压器的参数：查表得：P k =190kW,P 0=31.05kW,Uk%=10.5,I 0%=0.7 归算至高压侧的阻抗和导纳参数为：X T =40.3333Ω，R T =2.317Ω，G T =2.5661*10-6S ，B T =1.8223*10-5S 因为两台变压器并列运行，所以并列运行后的参数为X ’T = X T /2= 40.3333/2Ω，R T =2.317/2Ω，G T =2*2.5661*10-6S ，B T =2*1.8223*10-5S 又因为：P2=40MW, 8.0cos 2=ϕ，所以Q 2=30MVar 系统的等值电路为：变压器低压侧U 21=10.5kV ,归算到高压侧为U 2=k*U 21=110/11*10.5=105kV (1)j7.3515kV111.2032 j7.3515kV2032.6105U R Q X P j U X Q R P U U j U U U 2'T 2'T 22'T 2'T 222222'+=++=-+++=+∆+=δ U ’2=111.446kV变压器损耗：AyTmaxyTmax 'T 'T 2'2yT ZTmaxZTmax 'T 'T 222222ZT Q j P 4527MV A .j00637.0)jB G (U S ~Q j P j4.5729MV A 2627.0)jX R (U Q P S ~∆+∆=+=+=∆∆+∆=+=++=∆（或者用下式计算变压器的损耗441MVA.j00621.0)31.5*0.007*j 03105.0(*2)jQ P (2S ~j4.1667MVA0.239431.5)*10010.5j (0.19*)5.31*2(3040*2)jQ P ()2S S (2S ~yT yT yT 222kT kT 2N ZT +=+=+=∆+=++=+=∆）线路注入功率： 4652MV ar .3446.111*10*79.2U *B *2/1Q 242'22l -=-=-=- 所以5604MVA .j313264.40jQ S ~S ~S ~S ~2l yT ZT 2'1+=+∆+∆+=线路的首端电压j12.918kV119.72 j5.5667kV 5183.8UU RQ X P jU XQ R P U U j U U U 2'2'*'1'12'*'1'12'l l 2'1+=++=-+++=+∆+= δU 1=120.4165kV线路上的阻抗损耗和首端线路电容注入功率0455MVar.4120.4165*10*79.2U *B *2/1Q Q j P j4.3167MVA 7946.1)jX R (U Q P S ~2411l ZTm axZlm ax '22'21'21Zl -=-=-=∆+∆=+=++=∆-线路首端功率8325MVA .j3142.121jQ S ~S ~S ~1l Zl 1''1+=+∆+= （2）查表得3150max =τ121MW .27946.10637.02627.0P P P P yTmax Zlmax ZTmax Tmax =++=∆+∆+∆=∆全年总的电能损耗为：6824.5MW.h543.9965653.0827.5050 8760*0.06213150*1.79463150*0.2627 8760*P 3150*P 3150*P W yT Zlmax ZTmax =++=++=∆+∆+∆=∆2.当负荷变为原来的0.5倍和0.25倍时，变压器为单台变压器运行，线路仍为双回线运行，则等值电路为按上述过程计算得：当max 25P .0P =时4133MW .0P 0319.0P 1313.0P Zl yT ZT =∆=∆=∆，， 5765MW .0P 0.5pmax =∆ 当max 225P .0P =时0919MW .0P 03.0P 0328.0P Zl yT ZT =∆=∆=∆，， 1547MW .0P 0.25pmax =∆0MW.h.6975 6000-8760*P 20006000*P 2000*P W 0.25pmax 0.5plmax max =∆+-∆+∆=∆）（）（3-2-3解：等值电路图从左向右编号分别为1，2，3，4，则有：变压器2的功率损耗为：0021.j0(-j0.0162)*12.03.0Z U S S ~222T232N 2B23B23-=+==∆（第2个变压器的第3个绕组） 0066.j0j0.131*11.02.0Z U S S ~222TB222N 2B22B22=+==∆ 3045.j05.0Z U S S ~S ~S ~S ~S ~TB222N 2B22B23B22B22B23'B2+==∆+∆++=34222TB212N'2B2B2l S ~092.j0j0.268*13045.05.0Z U S S ~∆==+==∆ 则节点3的运算负荷为： j0.2780.5j0.118-j0.0923045.j05.0S ~S ~S ~S ~30B21'B23+=++=∆+∆+= 变压器1的功率损耗：016.j0j0.32*11.02.0Z U S S ~222TB12N 2B1Bl =+==∆j0.00510098.j0j0.156)(0.0298*1278.05.0Z U S S ~222232N2323+=++==∆ 129.j0j0.118)-(-j0.011*1Y U S ~20*2N 20-===∆316.j07098.0S ~S ~S ~S ~S ~S ~Bl Bl 202332+=+∆+∆+∆+=j0.00850016.j0j0.014)(0.026*1316.07098.0Z U S S ~222122N 2212+=++==∆3245.j07114.0S ~S ~S ~122A '+=∆+=011.j0(-j0.011)*1Y U S ~10*2N 10-===∆3135.j07114.0S ~S ~S ~S ~10122A +=∆+∆+=然后由以上计算所得的功率和已知的o A01.1U ∠= 计算各点的电压：（以下电压的计算也可以不考虑横分量）kV435.00943.1 j0.0083kV 0057.0U UR Q X P j UX Q R P U U j U U U o 1A12'A 12'A A12'A 12'A 1l2l212-∠=--=-++-=-∆-= δ同理可以计算kV 3.59062.1 j0.0583kV 0339.0U U j U U U o 2B1B12B1-∠=--=-∆-= δkV 3.99037.1 j0.0638kV 0601.0U U j U U U o 2232323-∠=--=-∆-= δ kV 11.69992.0 j0.129kV 1023.0U U j U U U o 3343434-∠=--=-∆-= δ kV 11.38994.0 j0.0048kV 0032.0U U j U U U o 4B3B34B3-∠=++=-∆-= δ kV 12.97012.1U j U U U o B2B24B2-∠=-∆-=δ 同理：然后算出各点的有名值kV 3.59887.40k *U *U U kV 435.075.240 U o B1N *B1B1o 2-∠==-∠= kV 3.9914.228U o 3-∠= kV 11.38586.68k *U *U U o B13N *B3B3-∠== kV 12.97626.10k *U *U U o B12N *B2B2-∠==3-2-6解：因为求初步功率分布，只需计算两端电源供给负荷的功率即可。

完整版电工基础四版习题册答案第四章磁场与电磁感应

电工基础四版习题册答案第四章磁场与电磁感应
2012-12-1121:21:01|分类：电工基础4版习题|举报|字号订阅
第四章磁场与电磁感应（中等职业技术，劳动社会保障出版）
§4-1磁场
一、填空题
1.某些物体能够―吸引铁、镍、钻等物质这种_的性质称为磁性.具
有—磁性的物体称为磁体称为一天然磁体_和人造磁体_
H/m为了方便比较媒介质对磁场的影响，有引入了__相对磁导率相对磁导率的概念，他们之间的关系表达式为5二u/uo。
3.根据相对磁导率的大小，可把物质分为顺磁物质、反磁物
质和
铁磁物质三大类。
4.磁场强度用H表示,单位是A/m它是矢量,在均匀媒介中，它
的方向
磁感应强度方向一致.
5.磁场强度的数值只与电流的大小及导体的形状有关，而与磁场
x xvx xl
X X X X
本答案出自于:
http://sha nxishaoqia /
4.运动导体在切割磁感应线而产生最大感应电动势时，导体与磁感应线的夹角为
C
A.0°B.45°C.90°
5.下列属于电磁感应现象是（D ）.
A.通电直导体产生的磁场
B.通电直导体在磁场中运动
B.顺磁物质、顺磁物质、铁磁物质
C.顺磁物质、铁磁物质、铁磁物质
2.下列与磁导率无关的量是（B ）.
A.磁感应强度
B.磁场强度
C.磁通
四、问答题
1.试总结磁感线的特点.
答：①磁通越密磁场越强，磁力线越疏磁场越弱。
②磁力线任一点的切线方向为磁场方向（小磁针N极指向）。
③磁力线没有起点没有终点，不能中断不能相交，在磁体外部磁力线由N极指向S极，在磁体内部磁力线由S指向N极。

电力系统基础第四章习题答案

电力系统基础第四章习题答案真理惟一可靠的标准就是永远自相符合。

土地是以它的肥沃和收获而被估价的；才能也是土地，不过它生产的不是粮食，而是真理。

如果只能滋生瞑想和幻想的话，即使再大的才能也只是砂地或盐池，那上面连小草也长不出来的。

第四章电力系统潮流计算一、填空题1. 输电线路始末两端电压的向量差称为电压降落。

2. 输电线路始末两端电压的数值差称为电压损耗。

3. 输电线路始端电压或末端电压与线路额定电压的之差称为电压偏移。

4. 电力系统的潮流计算是求解电力网母线电压、线路中的功率以及功率损耗。

5. 所谓电压降落是指输电线首端和末端电压的(相量)之差。

电压损耗是指输电线某点的实际电压和额定电压的(数值)的差。

二、判断题1. 电压降落的表达式为5-。

2 = 乂+网(")2. 电压损耗的表达式为U1-U2*u ( V )三、简答题1. 什么是潮流计算？2. 电力线路阻抗中的功率损耗表达式是什么？电力线路始末端的电容功率表达式是什么？上述表达式都是以单相形式推导的，是否合适三相形式？2 2 2 2答：功率耗损表达式：./=七#*心=七里乂；末端的电容功率：AS] = -j?B2 =-j B U；, 2始端的电容功率：心：1 = -球1=7郭2,适合三相形式。

3. 电力线路阻抗中电压降落的纵分量和横分量的表达式是什么？答：：U = P2R u Q2X；、U =秘严4. 什么叫电压降落？电压损耗？电压偏移？电压调整及输电效率？答：电压降落：线路始末两端的电压的相量之差。

相量电压损耗：线路始未两端的电压的数值之差。

标量电压偏移：线路始端或末端电压与线路额定电压的数值之差。

标量电压调整：线路未端空载与负载时电压的数值之差。

标量输电效率：线路末端输出有功功率与线路始端输入有功功率的比值。

四、计算题某220kv"20kV^W架顷蹬00焰度导缚00W程线单位长度的参数为参数力「1元ft^m krn多白X j防0.42福对g号266裔10嘉Mm敏屋那思磨难面前，精神上的坚强和无动于衷是我们始端车瞬地？炉％卜2时]50)MVA，始端电压为240kV,求末端电压及功率，并作出相量图。

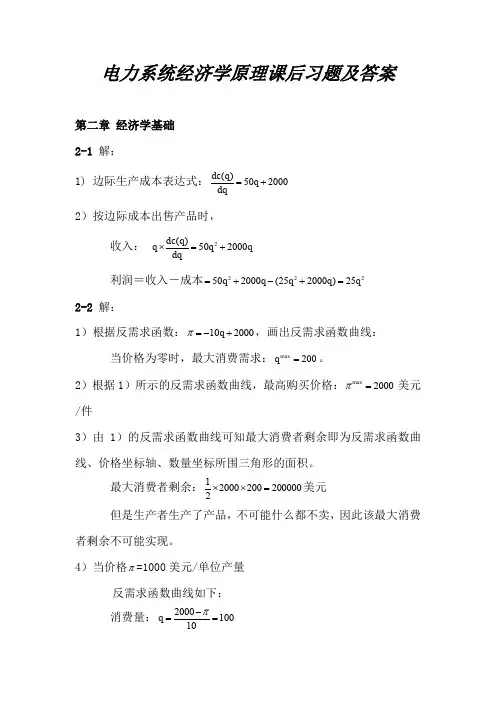

电力系统经济学原理课后习题及答案

电力系统经济学原理课后习题及答案第二章经济学基础 2-1 解：1) 边际生产成本表达式：()502000dc q q dq=+ 2）按边际成本出售产品时，收入： 2()502000dc q q q q dq⨯=+ 利润＝收入－成本222502000(252000)25q q q q q =+-+= 2-2 解：1）根据反需求函数：102000q π=-+，画出反需求函数曲线：当价格为零时，最大消费需求：max 200q =。

2）根据1）所示的反需求函数曲线，最高购买价格：max 2000π= 美元/件3）由1）的反需求函数曲线可知最大消费者剩余即为反需求函数曲线、价格坐标轴、数量坐标所围三角形的面积。

最大消费者剩余：120002002000002⨯⨯=美元但是生产者生产了产品，不可能什么都不卖，因此该最大消费者剩余不可能实现。

4）当价格π=1000美元/单位产量反需求函数曲线如下：消费量：200010010q π-==总消费者剩余：1(10002000)1001500002⨯+⨯=美元生产者收入：1000100100000q π=⨯=美元净消费者剩余：净消费者剩余＝总消费者剩余－生产者收入＝15000010000050000-=美元 5）如果价格增加20%，则1000(120%)1200π=⨯+=美元/单位产量，消费量：20008010q π-== 生产者收入：12008096000q π=⨯=美元 6）当1000π=美元/单位产量时，100q =需求价格弹性：110()110dqdq q d q d πεπππ===⨯-=- 7）如下图所示以需求为变量的反需求函数曲线：知总消费者剩余为一梯形，所以总消费者剩余为：211111111(2000)(104000)5200022q q q q q π+⋅=-+⋅=-+ 总消费者剩余函数为：252000q q -+ 净消费者剩余为一三角形，所以净消费者剩余为：21111111(2000)(2000102000)522q q q q π-⋅=+-⋅= 净消费者剩余函数为：25q 以4）中当需求为100q =时检验，总消费者剩余：225200051002000100150000q q -+=-⨯+⨯=美元净消费者剩余：225510050000q =⨯=美元结果一样。

电力系统分析第4-6章课后习题参考答案

4-1.选择填空1．电力系统稳态分析中所用阻抗指的是（ A ）A．一相等值阻抗B．两相阻抗C．三相阻抗D．四相阻抗2．节点导纳矩阵为方阵，其阶数等于（ B ）A．网络中所有节点数B．网络中除参考节点以外的所有节点数C．网络中所有节点数加1 D．网络中所有节点数减23．牛顿-拉夫逊潮流计算的功率方程是由下列什么方程推导得到的（C）A.回路电流方程 B.支路电流方程C.节点电压方程D.以上都不是4．对PQ节点来说，其待求量是（ A ）A．电压的大小U和电压的相位角δ B. 有功功率P和无功功率QC. 有功功率P和电压的大小UD. 无功率Q和节点电压的相位角δ5．对PV节点来说，其待求量是（D）A．电压的大小U和电压的相位角δ B. 有功功率P和无功功率QC. 有功功率P和电压的大小UD. 无功率Q和节点电压的相位角δ6）PQ节点是指（ B ）已知的节点。

A．电压的大小U和电压的相位角δ B. 有功功率P和无功功率QC. 有功功率P和电压的大小UD. 无功率Q和节点电压的相位角δ7．以下说法不正确的是（B）A．功率方程是非线性的。

B．雅可比矩阵是对称的。

C．导纳矩阵是对称的。

D．功率方程是从节点电压方程中推导得到的。

8．潮流计算的P—Q分解法是在哪一类方法的基础上派生而来的（C）A．阻抗法B．直角坐标形式的牛顿—拉夫逊法C．极坐标形式的牛顿—拉夫逊法D．以上都不是9．如果已知某一电力网有6个独立节点，其中1个平衡节点，3个PQ节点，2个PV节点，则以下说法不正确的是（ D ）。

A．其导纳矩阵为6阶。

B.其B'矩阵为5阶。

C．其B''矩阵为3阶。

D.其雅可比矩阵为6阶。

10．P—Q分解法和牛顿—拉夫逊法进行潮流计算时，当收敛到同样的精度时，二者的迭代次数是（A）A.P—Q分解法多于牛顿—拉夫逊法B.牛顿—拉夫逊法多于P—Q分解法C.无法比较D.两种方法一样4-2.填空1．用牛顿-拉夫逊法进行潮流计算是指（用牛顿-拉夫逊迭代法求解电力网的非线性功率方程组）。

电力系统暂态分析(第四章习题答案)

za + zb + zc Z2 Z1
Z1 za + zb + zc
Z2
Z2 Z1 za + zb + zc
其中: Z1 = za + a2zb + azc; Z2 = za + azb + a2zc
1) 当 za = zb = zc 时，非对角元素 Z1 = za 1 + a2 +
a = Z2 = 0，则三序分量可以解藕。
33 13 (6 + 6 ) − j(6 + 6 )
=
33
13
6 − 6 + j(− 6 + 6 )
1 j3
②各序分量解藕单独作用分别求解序电流
正序电流：
I1
=
E1 j2
=
(−
1 12
−
3 12)
−
3 j(12
+
3 12)
负序电流：
I2
=
E2 j2
=
(−
1 12
+
3 12)
−
3 j(12
−
3 12)
零序电压标幺值：
10
U(0) = 220/
= 0.0797 3
按等值电路可求得各側电流：
0.0787 I1 = −0.12＋(−0.014)//0.244） = 0.748
0.244 I2 = I1 × （ − 0.014 + 0.244） = 0.794
I3 = I1 − I2 = −0.0455 电流有名值：
障时的正序、负序、零序等效电路；解：正序：负序：
零序：

电力工程基础第4章学习习题答案

第四章4-1什么叫短路短路的种类有哪几种短路对电力系统有哪些危害答：短路是指电力系统正常状况之外的全部相与相之间或相与地之间发生通路的状况。

短路的种类有三相短路、两相短路、单相接地短路和两相接地短路。

短路对电力系统的危害有：短路电流所产生的热效应使设施发热急剧增添，短路连续时间较长时，可使设施因过热而破坏甚至烧毁；短路电流的力效应可惹起设施机械变形、歪曲甚至破坏；短路时因系统电压大幅度降落，将会严重影响用户的正常工作，造成产品报废甚至设施破坏；短路情况严重时可致使并列运转的发电厂失掉同步，破坏系统的稳固性；不对称短路电流所产生的不均衡磁场会对周边的平行线路产生电磁扰乱，影响其正常工作。

4-2什么叫标幺值在短路电流计算中，各物理量的标幺值是怎样计算的答：某一物理量的标幺值，等于它的实质值与所选定的基准值的比值。

在短路电流计算中，常取基准容量S d=100MVA，基准电压用各级线路的均匀额定电压，即U d U av，则基准电流I d S d 3 Ud ，基准电抗X d U d2S d。

4-3什么叫无穷大容量系统它有什么特点答：无穷容量系统亦称无穷大功率电源，是指系统的容量为无穷大，内阻抗为零。

它是一个相对观点，真实的无穷大功率电源是不存在的。

特点：在电源外面发生短路时，电源母线上的电压基本不变，即以为它是一个恒压源。

当电源内阻抗不超太短路回路总阻抗的5%～ 10%时，就能够以为该电源是无穷大功率电源。

4-4什么叫短路冲击电流i sh、短路次暂态电流I和短路稳态电流I在无穷大容量系统中，它们与短路电流周期重量有效值有什么关系答：短路冲击电流i sh是指在最严重短路状况下三相短路电流的最大刹时价；短路次暂态电流I是指短路瞬时（t0 s）时三相短路电流周期重量的有效值；短路稳态电流重量衰减完后的短路全电流。

在无穷大容量系统中，有i sh2K sh I p和 I I是指短路电流非周期I I p。

4-5怎样计算电力系统各元件的正序、负序和零序电抗变压器的零序电抗与哪些要素相关答：发电机的正序电抗包含稳态时的同步电抗X d、X q，暂态过程中的X d、X q和X d、 X q。

发电厂电气部分第四章习题解答

第四章电气主接线4-1 对电气主接线的基本要求是什么？答：对电气主接线的基本要求是：可靠性、灵活性和经济性。

其中保证供电可靠是电气主接线最基本的要求。

灵活性包括：操作、调度、扩建的方便性。

经济性包括：节省一次投资，占地面积小，电能损耗少。

4-2 隔离开关与断路器的区别何在？对它们的操作程序应遵循哪些重要原则？答：断路器具有专用灭弧装置，可以开断或闭合负荷电流和开断短路电流，故用来作为接通和切断电路的控制电器。

而隔离开关没有灭弧装置，其开合电流极小，只能用来做设备停用后退出工作时断开电路。

4-3 防止隔离开关误操作通常采用哪些措施？答：为了防止隔离开关误操作，除严格按照规章实行操作票制度外，还应在隔离开关和相应的断路器之间加装电磁闭锁和机械闭锁装置或电脑钥匙。

4-4 主母线和旁路母线各起什么作用？设置专用旁路断路器和以母联断路器或者分段断路器兼作旁路断路器，各有什么特点？检修出线断路器时，如何操作？答：主母线主要用来汇集电能和分配电能。

旁路母线主要用与配电装置检修短路器时不致中断回路而设计的。

设置旁路短路器极大的提高了可靠性。

而分段短路器兼旁路短路器的连接和母联短路器兼旁路断路器的接线，可以减少设备，节省投资。

当出线和短路器需要检修时，先合上旁路短路器，检查旁路母线是否完好，如果旁路母线有故障，旁路断路器在合上后会自动断开，就不能使用旁路母线。

如果旁路母线完好，旁路断路器在合上就不会断开，先合上出线的旁路隔离开关，然后断开出线的断路器，再断开两侧的隔离开关，有旁路短路器代替断路器工作，便可对短路器进行检修。

4-5 发电机- 变压器单元接线中，在发电机和双绕作变压器之间通常不装设断路器，何利弊？答：发电机和双绕组变压器之间通常不装设断路器，避免了由于额定电流或短路电流过大，使得在选择出口断路器时，受到制造条件或价格等原因造成的困难。

但是，变压器或者厂用变压器发生故障时，除了跳主变压器高压侧出口断路器外，还需跳发电机磁场开关，若磁场开关拒跳，则会出现严重的后果，而当发电机定子绕组本身发生故障时，若变压吕高压侧失灵跳闸，则造成发电机和主变压器严重损坏。

电力系统分析部分习题答案

0
-0.454 + j1.891 -0.588 + j2.353 1.042-j7.543
j3.333
0⎤
0
⎥ ⎥
j3.333 ⎥
-j3.333⎥⎦
习题 3.6 Y33=1.042-j8.2430 Y34=Y43=j3.667
习题 3.7
− j9
1
− j8
2
j3
3
− j7 4
j2
j4
j1
习题 3.8
S12 = −9 − j7.6MVA 。
（2）U1 = 105.61KV ，U2 = 106.56KV 。（3） k = 1.031。
习题 3.5
⎡ 0.935-j4.262
⎢⎢-0.481+ j2.404
⎢-0.454 + j1.891
⎢ ⎣
0
-0.481+ j2.404 1.069-j4.728 -0.588 + j2.353
Z 22
=
K
2 1
Z
20
(Z10
+
Z12 )
K12 (Z10 + Z12 ) + Z 20
Z 33
=
1
K
2 2
[ K12 Z 20 (Z10 + Z12 ) K12 (Z10 + Z12 ) + Z 20
+ Z 23 ]
Z12
=
k1z10 z20 k12 (z12 + z10 ) +
z20
Z13
=
+ C3
=
54044.65(¥ /h)
⎪⎩PG1 = 318.18(MW )

电力系统分析习题和答案解析

电力系统分析目录第一部分电力系统稳态分析第一章电力系统的基本概念第二章电力系统的元件参数及等值电路第三章简单电力系统的计算和分析第四章电力系统潮流的计算机算法第五章电力系统的有功功率和频率调整第六章电力系统的无功功率和电压调整第二部分电力系统暂态分析第七章电力系统故障分析的基本知识第八章同步发电机突然三相短路分析第九章电力系统三相短路的实用计算第十章对称分量法及元件的各序参数和等值电路第十一章不对称故障的分析、计算第十二章电力系统各元件的机电特性第十三章电力系统静态稳定第十四章电力系统暂态稳定第十五章研究生入学考试试题附录第一部分电力系统稳态分析电力系统稳态分析,研究的内容分为两类,一类是电力系统稳态运行状况下的分析与潮流分布计算，另一类是电力系统稳态运行状况的优化和调整。

第一章电力系统的基本概念1—1 什么叫电力系统、电力网及动力系统？电力系统为什么要采用高压输电？1-2 为什么要规定额定电压？电力线、发电机、变压器和用电设备的额定电压是如何确定的?1—3 我国电网的电压等级有哪些？1—4 标出图1—4电力系统中各元件的额定电压。

1—5 请回答如图1－5所示电力系统中的二个问题:⑴ 发电机G 、变压器1T 2T 3T 4T 、三相电动机D 、单相电灯L 等各元件的额定电压。

⑵ 当变压器1T 在+2。

5％抽头处工作，2T 在主抽头处工作，3T 在-2。

5%抽头处工作时，求这些变压器的实际变比。

1-6 图1—6中已标明各级电网的电压等级.试标出图中发电机和电动机的额定电压及变压器的额定变比。

1-7 电力系统结线如图1—7所示，电网各级电压示于图中.试求：⑴发电机G 和变压器1T 、2T 、3T 高低压侧的额定电压。

⑵设变压器1T 工作于+2。

5％抽头， 2T 工作于主抽头，3T 工作于—5%抽头，求这些变压器的实际变比。

习题1-4图1-8 比较两种接地方式的优缺点，分析其适用范围.1-9 什么叫三相系统中性点位移?它在什么情况下发生？中性点不接地系统发生单相接地时，非故障相电压为什么增加3倍?1—10 若在变压器中性点经消弧线圈接地，消弧线圈的作用是什么？ 1—11 什么叫分裂导线、扩径导线？为什么要用这种导线？1-12 架空线为什么要换位？规程规定，架空线长于多少公里就应进行换位？1—13 架空线的电压在35kV 以上应该用悬式绝缘子,如采用X —4。

徐滤非主编供配电系统教材课后1-4章习题解答

第1章习题参考答案1-1 （1）电力系统：将一些发电厂、变电站（所）和电力用户由各级电压的电力线路联系起来组成发电、输电、变电、配电和用电的整体，即为电力系统（2）电力网：电力系统中各级电压的电力线路及其联系的变电所，称为电力网或简称电网（3）电压偏差：电气设备的端电压与其额定电压之差，通常以其对额定电压的百分值来表示（4）电力系统中性点运行方式：电力系统中作为供电电源的发电机和变压器的中性点接地方式1-2 （1）220kV 110kV；（2）低压1000V及以下、中压1kV～10kV或35kV、高压35kV～110kV或220kV、超高压220kV或330kV及以上、特高压1000kV及以上。

（3）相电压，线电压；（4）10 kV，20 kV；（5）±0.5Hz ；（6 117.975kV。

1-3 B A C D A B C1-4（AB）（ABD）（ABC）（AD）1-5 ××√××√1-6 答：安全。

在电能的生产、传输、分配与使用中，不应发生人身事故和设备事故。

可靠。

应满足电能用户对供电可靠性的要求。

优质。

应满足电能用户对电压和频率等方面质量的要求。

经济。

建设投资要少，运行费用要低，并尽可能地节约电能和减少有色金属消耗量。

答：电力系统的中性点是指作为供电电源的发电机和变压器的中性点。

电力系统的中性点有三种运行方式：①电源中性点不接地；②中性点经阻抗（消弧线圈或电阻）接地；③中性点直接接地。

前两种合称为小接地电流系统，亦称中性点非有效接地系统，或中性点非直接接地系统。

后一种中性点直接接地系统，称为大接地电流系统，亦称中性点有效接地系统。

（3）用户供配电系统包括哪些范围?在什么情况下宜设置高压配电所?在什么情况下宜设置总降压变电所?在什么情况下可采用高压深入负荷中心的直配方式?答：从电源线路进用户起到高低压用电设备止的整个电路系统，由高压及低压配电线路、变电所（包括配电所）和用电设备组成。

电力系统分析基础李庚银答案第四章 (2)

电力系统分析基础李庚银答案第四章1. 引言在电力系统中，分析和评估系统的性能和稳定性非常重要。

电力系统分析基础是一个重要的学科，它涵盖了电力系统的各个方面，包括潮流计算、短路计算、稳定状态和暂态稳定性等。

在本章中，我们将讨论电力系统分析基础的相关内容。

2. 潮流计算潮流计算是电力系统分析的基础。

它用于确定系统中各个节点的电压和功率的分布情况。

潮流计算通常基于一组节点电压和功率的方程组，通过迭代求解来得到系统的潮流分布。

在潮流计算中，我们需要考虑节点的注入功率、节点电压和导纳矩阵等因素。

3. 短路计算短路计算是另一个重要的电力系统分析方法。

它用于分析电力系统中的短路故障，以确定故障后的电流、电压和功率等参数。

短路计算通常基于电力系统的拓扑结构和元件参数，通过求解短路电流和电压等方程来确定系统的短路情况。

短路计算可以帮助我们评估电网的稳定性，并采取相应的措施来保护设备和改进系统性能。

4. 稳定状态稳定状态分析是电力系统分析的另一个重要方面。

它用于评估电力系统在稳定工作条件下的性能和稳定性。

稳定状态分析通常涉及发电机、变压器、传输线以及负载等元件的动态响应。

通过分析这些元件的电压、频率和功率等参数，我们可以评估电力系统的稳定性并优化系统的运行。

5. 暂态稳定性暂态稳定性是电力系统分析中的重要概念。

它用于评估系统在故障恢复后的稳定性和响应时间。

暂态稳定性分析涉及系统的瞬时电流和电压等参数，以及设备的动态响应。

通过分析暂态稳定性，我们可以评估系统的冗余性和可靠性，并优化系统的设计和操作。

6. 总结电力系统分析基础是研究电力系统工程中的一个重要领域。

在本章中，我们讨论了潮流计算、短路计算、稳定状态和暂态稳定性等相关内容。

这些技术和方法可以帮助我们分析和评估电力系统的性能和稳定性，并指导系统的设计和运行。

电力系统分析基础的学习对于电力系统工程师和研究人员来说是非常重要的，它们可以帮助我们理解和解决电力系统中的各种问题。

电力系统基础习题与答案

第一章电力系统概述习题一、填空题1．根据一次能源的不同，发电厂可分为火力发电厂、水力发电厂、风力发电厂和核能发电厂等。

2．按发电厂的规模和供电范围不同，又可分为区域性发电厂、地方发电厂和自备专用发电厂等。

3．火电厂分为凝汽式和供热式火力发电厂。

4．水电厂根据集中落差的方式分为堤坝式、引水式和混合式。

5．水电厂按运行方式分为有调节、无调节和抽水蓄能电厂。

6．变电所根据在电力系统的地位和作用分为枢纽变电所、中间变电所、地区变电所、终端变电所。

7.衡量电能质量的指标有电压、频率、正弦交流电的波形。

8.根据根据对用电可靠性的要求，负荷可以分成第Ⅰ类负荷、第Ⅱ类负荷、第Ⅲ类负荷。

二、判断题1、火力发电厂是利用煤等燃料的化学能来生产电能的工厂。

〔√〕2、抽水蓄能电站是利用江河水流的水能生产电能的工厂。

〔×〕3、变电站是聚集电源、升降电压和分配电力的场所 , 是联系发电厂和用户的中间环节。

〔√〕4、中间变电站处于电力系统的枢纽点 , 作用很大。

〔×〕5、直接参与生产、输送和分配电能的电气设备称为一次设备。

〔√〕6、电流互感器与电流表都是电气一次设备。

〔×〕7、用电设备的额定电压与电力网的额定电压相等。

〔√〕8、发电机的额定电压与电力网的额定电压相等。

〔×〕9、变压器一次绕组的额定电压与电力网的额定电压相等。

〔×〕10、所有变压器二次绕组的额定电压等于电力网额定电压的 1.1 倍。

〔×〕11、二次设备是用在低电压、小电流回路的设备。

〔√〕12、信号灯和控制电缆都是二次设备。

〔√〕13、根据对用电可靠性的要求，负荷可以分成5类。

〔×〕三、简答题1．发电厂和变电所的类型有哪些？。

答：发电厂分火力发电厂、水力发电厂、风力发电厂和核能发电厂。

根据变电所在电力系统的地位和作用分成枢纽变电所、中间变电所、地区变电所和终端变电所。

枢纽变电所位于电力系统的枢纽点，聚集多个电源电压等级一般为330～500KV。

电力系统分析课后习题答案

电力系统分析课后习题答案第一章电力系统概述和基本概念1－1 电力系统和电力网的定义是什么？答：通常将生产、变换、输送、分配电能的设备如发电机、变压器、输配电电力线路等，使用电能的设备如电动机、电炉、电灯等，以及测量、继电保护、控制装置乃至能量管理系统所组成的统一整体，称为电力系统。

电力系统中，各种电压等级的输配电力线路及升降变压器所组成的部分称为电力网络。

1－2 电力系统接线图分为哪两种？有什么区别？答：地理接线图：电力系统的地理接线图主要显示该系统中发电厂、变电所的地理位置，电力线路的路径，以及它们相互间的连接。

地理接线图不能更加详细地反映电力系统各电气设备之间的连接关系。

电气接线图：电力系统的电气接线图主要显示该系统中发电机、变压器、母线、断路器、电力线路之间的电气接线。

电气接线图并不侧重反映系统中发电厂、变电所的地理位置，电力线路的路径，以及它们相互间的连接。

1－3 对电力系统运行的基本要求是什么？电能生产的基本特点是什么？答：对电力系统运行的基本要求是：（1）保证系统运行的安全可靠性（2）保证良好的电能质量（3）保证运行的经济性。

另外，环境保护问题日益受到人们的关注。

火力发电厂生产的各种污染物质，包括氧化硫、氧化氮、飞灰等排放量将受到严格限制，也将成为对电力系统运行的要求。

电能生产的特点是：（1）电能与国民经济各个部门、国防和日常生活之间的关系都很密切。

（2）电能不能大量储存。

（3）电力系统中的暂态过程十分迅速（4）对电能质量的要求比较严格。

1－4 电力系统的额定电压是如何确定的？系统元件的额定电压是多少？什么叫电力线路的平均额定电压？答：电力系统额定电压的确定，首先应从电力系统输送电能的经济性上考虑。

因为电力线路的三相输送功率S和线电压U、线电流I之间的关系为S＝sqrt(3)UI，当输送功率S一定时，输电电压U越高，则电流I越小，因此选用的导线截面积可相应减小，投资也就越小。

但电压U越高，对绝缘的要求越高，杆塔、变压器、断路器等的绝缘的投资也越大。

电力系统自动化习题及答案

第一章习题、思考题1、电力系统自动化的发展经过了那几个阶段？（一）单一功能自动化阶段（二）综合自动化阶段：特点是用一套自动化系统或装置来完成以往两套或多套分离的自动化系统或装置所完成的工作。

1．电能的生产有哪些主要特点？对电力系统运行的总体要求要求是什么？（1）1，结构复杂而庞大，2，电能不能储存，3，暂态过程非常迅速，4，特别重要（2）安全，可靠，优质，经济，环保2．电力系统有哪些运行状态？它们的主要特征是什么？正常状态:满足等式和不等式约束,主要进行经济调度。

警戒状态：满足等式和不等式约束,但接近不等式约束上下限，主要进行预防性控制。

紧急状态：满足等式约束，不满足不等式约束,进行紧急控制。

系统崩溃：等式不等式约束均不满足，切机、切负荷、解列等控制，尽量挽救已经解列的各个子系统。

恢复状态：满足等式和不等式约束，采取预恢复控制措施,如并列、带负荷等控制，恢复对用户的供电。

3．电力系统自动化包括哪些主要内容？第二章习题、思考题1、电力系统调度自动化是如何实现的？1，采集电力系统信息并将其传送到调度所；2，对远动装置传送的信息进行实时处理；3，做出调度决策;4，将调度决策送到电力系统区执行;5，人机联系2、电力系统采用什么调度方式?集中调度控制和分层调度控制2．电网调度自动化系统的基本构成包括哪些主要的子系统？试给出其示意图。

(1)电力系统，远动系统,调度计算机和人机联系设备(2）3．电网调度自动化系统主要有哪些信息传输通道（信道）？1,远动与载波通道复用电力载波通道，2,无线信道,3,光纤通信，4，架空明线或电缆传输远动通信4．电力系统常采用什么调度方式?分层调度有何主要优点？我国电网调度目前分为哪些层次？（1)分层调度控制：就是把全电力系统的监视控制任务分配给属于不同层次的调度中心，下一层调度完成本层次的调度控制任务外，还接受上一级调度组织的调度命令并向上层调度传递所需信息。

（2）优点：便于协调调度控制,提高系统可靠性，改善系统响应(3）分为国家级，大区级,省级，地区级，县级第三章习题、思考题1、频率偏离额定值对用户有何影响？（1）电力系统频率变化会影响异步电动机转速变化，使电动机所驱动的加工工业产品的机械转速发生变化。

电力系统继电保护 4-6章习题解答

第4章输电线路的差动保护和高频保护思考题与习题的解答4-1 分别画出纵差保护在被保护线路外部、内部发生短路故障时的电流分布，并说明工作原理答：图4-1（a ）和（b ）分别为纵差保护内部故障和外部故障时的电流分布。

图4-1 纵差保护原理接线图（a ）外部故障时；（b ）内部故障时从图4-1（a ）中可见在正常运行或外部故障时，在理想条件下，差动继电器KD 中流过大小相等、方向相反的两个电流互相抵消，即221(）0r I II I II TAI I I I I K =-=-= 所以继电器KD 不动作。

当发生内部故障时，见图7-1（b ）所示流入继电器电流为：221()K r II I II TA TAI I I I I I K K I /=+=+= 当.r op r I I >（继电器动作电流），故继电器动作，将故障线路两端断路器跳开。

4-2纵联差动保护与阶段式电流保护的差别是什么？说明纵联差动保护的优点？答：纵联差动保护与阶段式电流保护的差别是差动保护的速动性好，没有死区。

不需要考虑与相邻元件的配合问题。

优点是可以全线快速切除故障。

4-3 纵差保护中不平衡电流是由于什么原因产生的，不平衡电流暂态过程中有哪些特性，它对保护装置有什么影响？答：不平衡电流是由纵差保护线路两端互感器的励磁特性不完全相同，在短路故障时通过很大一次电流使两个电流互感器的铁芯饱和程度不同，造成TA 二次电流差别较大，产生不平衡不平衡电流在暂态起始段和结束段都不大，最大不平衡电流发生在暂态过程中段。

因纵差保护要躲过不平衡电流，不平衡电流过大将使保护装置灵敏系数降低。

4-4纵差保护动作电流在整定计算中应考虑哪些因素，为什么？纵差保护动作电流整定要考虑两个因素，即躲过保护区外短路的最大不平衡电流和躲过被保护线路的最大负荷电流。

这样可提高纵差保护的灵敏系数。

4-5 说明横差方向保护的工作原理，为什么能有选择性地切除故障线路，为什么在直流操作电源中采用闭锁装置？答：横差方向保护是基于反应两回路中电流之差的大小及方向的一种保护。

电力系统分析习题和答案解析

电力系统分析目录第一部分电力系统稳态分析第一章电力系统的基本概念第二章电力系统的元件参数及等值电路第三章简单电力系统的计算和分析第四章电力系统潮流的计算机算法第五章电力系统的有功功率和频率调整第六章电力系统的无功功率和电压调整第二部分电力系统暂态分析第七章电力系统故障分析的基本知识第八章同步发电机突然三相短路分析第九章电力系统三相短路的实用计算第十章对称分量法及元件的各序参数和等值电路第十一章不对称故障的分析、计算第十二章电力系统各元件的机电特性第十三章电力系统静态稳定第十四章电力系统暂态稳定第十五章研究生入学考试试题附录第一部分电力系统稳态分析电力系统稳态分析,研究的内容分为两类,一类是电力系统稳态运行状况下的分析与潮流分布计算，另一类是电力系统稳态运行状况的优化和调整。

第一章电力系统的基本概念1—1 什么叫电力系统、电力网及动力系统？电力系统为什么要采用高压输电？1-2 为什么要规定额定电压？电力线、发电机、变压器和用电设备的额定电压是如何确定的?1—3 我国电网的电压等级有哪些？1—4 标出图1—4电力系统中各元件的额定电压。

1—5 请回答如图1－5所示电力系统中的二个问题:⑴ 发电机G 、变压器1T 2T 3T 4T 、三相电动机D 、单相电灯L 等各元件的额定电压。

⑵ 当变压器1T 在+2。

5％抽头处工作，2T 在主抽头处工作，3T 在-2。

5%抽头处工作时，求这些变压器的实际变比。

1-6 图1—6中已标明各级电网的电压等级.试标出图中发电机和电动机的额定电压及变压器的额定变比。

1-7 电力系统结线如图1—7所示，电网各级电压示于图中.试求：⑴发电机G 和变压器1T 、2T 、3T 高低压侧的额定电压。

⑵设变压器1T 工作于+2。

5％抽头， 2T 工作于主抽头，3T 工作于—5%抽头，求这些变压器的实际变比。

习题1-4图1-8 比较两种接地方式的优缺点，分析其适用范围.1-9 什么叫三相系统中性点位移?它在什么情况下发生？中性点不接地系统发生单相接地时，非故障相电压为什么增加3倍?1—10 若在变压器中性点经消弧线圈接地，消弧线圈的作用是什么？ 1—11 什么叫分裂导线、扩径导线？为什么要用这种导线？1-12 架空线为什么要换位？规程规定，架空线长于多少公里就应进行换位？1—13 架空线的电压在35kV 以上应该用悬式绝缘子,如采用X —4。

供配电技术习题集及答案-第四章

供配电技术习题集及答案-第四章4-1如何确定⼯⼚的供配电电压?供电电压等级有0.22 KV , 0.38 KV ,6 KV ,10 KV ,35 KV ,66 KV ,110 KV,220 KV配电电压等级有10KV ,6KV ,380V/220V供电电压是指供配电系统从电⼒系统所取得的电源电压.究竟采⽤哪⼀级供电电压,主要取决于以下3个⽅⾯的因素.电⼒部门所弄提供的电源电压.企业负荷⼤⼩及距离电源线远近.企业⼤型设备的额定电压决定了企业的供电电压.配电电压是指⽤户内部向⽤电设备配电的电压等级.有⾼压配电电压和低压配电电压.⾼压配电电压通常采⽤10KV或6KV,⼀般情况下,优先采⽤10KV⾼压配电电压.低压配电电压等级为380V/220V,但在⽯油.化⼯及矿⼭(井)场所可以采⽤660V的配电电压. 4—2 确定⼯⼚变电所变压器容量和台数的原则是什么？答：（1）变压器容量的确定a 应满⾜⽤电负荷对可靠性的要求。

在⼀⼆级负荷的变电所中，选择两台主变压器，当在技术上，经济上⽐较合理时，主变器选择也可多于两台；b 对季节性负荷或昼夜负荷⽐较⼤的宜采⽤经济运⾏⽅式的变电所，技术经济合理时可采⽤两台主变压器c 三级负荷⼀般选择⼀台猪变压器，负荷较⼤时，也可选择两台主变压器。

（2）变压器容量的确定装单台变压器时，其额定容量SN应能满⾜全部⽤电设备的计算负荷Sc,考虑负荷发展应留有⼀定的容量裕度,并考虑变压器的经济运⾏,即SN>=(1.15~1.4)Sc装有两台主变压器时,其中任意⼀台主变压器容量)SN应同时满⾜下列两个条件:a 任⼀台主变压器运⾏时,应满⾜总计算负荷的60%~70%的要求,即SN=(0.6~0.7)Scb 任⼀台变压器单独运⾏时,应能满⾜全部⼀⼆级负荷Sc(I+II)的要求,即SN>=Sc(I+II)4-4 ⾼压少油断路器和⾼压真空断路器各⾃的灭弧介质是什么？⽐较其灭弧性能，各适⽤于什么场合？⾼压少油断路器的灭弧介质是油。

电工基础第4章课后习题

答案: 正确 11 在三相四线制中，当三相负载不平衡时，三相电压数值相等，但中线电流不为零。
答案: 错误 12 中性线就是零线。
答案: 错误 13 凡负载作三角形连接时，线电压必等于相电压o
答案: 正确 14 不对称负载作星形联接时，必须要有中性线。
答案: 正确 15 三相四线制电源可提供相电压和线电压两种电压供用户选择。
B: 相电流=线电流，线电压=相电压
C: 心相电流=线电流，线电压=相电压
D: 相电流=√3线电流，线电压=相电压答案: C 6 三相对称负载采用三角形接法接到线电压为380伏的三相电源上，已知：负载电流为10A，则火线中电流为 A。
A: 17.32A
B: 10A
C: 30A
D: 15A 答案:
答案: 正确 6 负载作星形连接时，线电流必等于相电流。
答案: 正确 7 采用三相四线制供电时，中线上不得安装保险丝。
答案: 正确 8 在三相交流电路中，消耗的有功功率等于各相负载消耗的有功功率之和。
答案: 正确 9 在三相交流电路中，总的无功功率等于各相负载的无功功率之和。
答案: 正确 10 在三相交流电路中，总的视Leabharlann 功率等于各相视在功率之和。A
7 三相对称交流负载，采用星形联接到相电压为220V的电源上，已知，负载电流为10A，功率因数为0.8，则电路总的功率为—__瓦。
A: 5280
B: 3048
C: 1760
D: 答案: A
3、多选题 1 三相对称交流电动势的特点是。
A: 幅值相同 B: 频率相同 C: 相位互差120 D: 瞬时值之和恒为零
D: 电路总的视在功率为总的有功与无功之和答案: A, C 8 在对称三相电路中，电源线电压为380V，下列联接正确的有一

电力系统分析第4章习题答案

第四章思考题及习题答案4-1 节点导纳矩阵是如何形成的？各元素的物理意义是什么？节点导纳矩阵有何特点？答：节点导纳矩阵的对角元素称为自导纳，在数值上等于与该节点相连支路的导纳之和，其物理意义是：在该节点施加单位电压，其他节点全部接地时，由该节点注入网络的电流。

节点导纳矩阵的非对角元素称为互导纳，互导纳在数值上等于节点i 和ji Y j 之间支路导纳的负值，其物理意义是：在节点施加单位电压，其他节点全部接地时，经节点i j 注入网络的电流。

节点导纳矩阵有以下特点：其阶数等于电力网络中除参考节点之外的节点数；是稀疏矩阵；是对称矩阵；易于形成和修改。

4-2 节点阻抗矩阵中各元素的物理意义是什么？它有何特点？答：节点阻抗矩阵的对角元素称为自阻抗，其物理意义是：在该节点注入单位电流，其他节点全部开路时，该节点的电压值。

节点阻抗矩阵的非对角元素称为互阻抗，其物理意义是：互阻抗等于节点i 注入单位电流，其他节点全部开路时，节点ji Z j 的电压值。

节点导纳矩阵有以下特点：其阶数等于电力网络中除参考节点之外的节点数；是满矩阵；是对称矩阵；形成和修改较困难。

4-3 电力系统潮流计算中节点是如何分类的？答：电力系统进行潮流计算时，节点是可分为三类：（1）PQ 节点：给定节点的有功功率i P 和无功功率，待求节点电压幅值和相位角i Q i U i δ。

（2）PV 节点：给定节点的有功功率i P 和电压幅值，待求无功功率和电压的相位角i U i Q i δ。

（3）平衡节点（V δ节点）：给定节点电压幅值和电压相位角，待求节点的注入功率。

4-4 电力系统中变量的约束条件是什么？答：常用的约束条件有：（1）电压数值的约束：各节点电压幅值应限制在一定的范围之内，即； max .min .i i i U U U ≤≤（2）发电机输出功率的约束：电源节点的有功功率和无功功率应满足和；max .min .Gi Gi Gi P P P ≤≤max .min .Gi Gi Gi Q Q Q ≤≤（3）电压相角的约束：系统中两个节点之间的相位差应满足maxji j i ij δδδδδ−≤−=。
