最新加工中心演示实验指导书
加工中心操作实验二

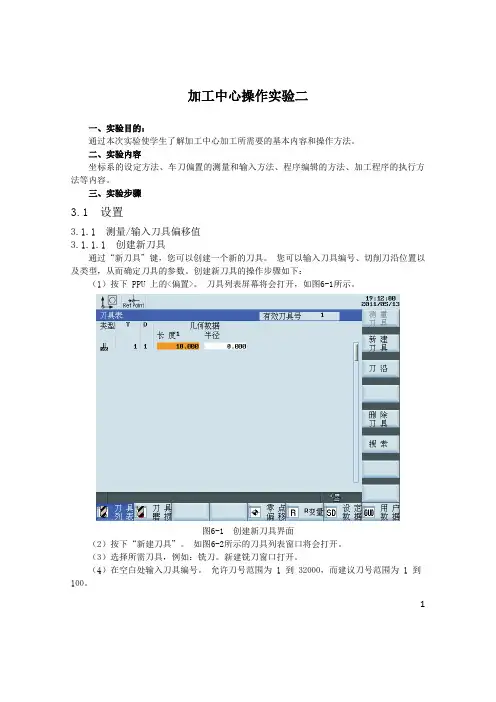

加工中心操作实验二一、实验目的：通过本次实验使学生了解加工中心加工所需要的基本内容和操作方法。
二、实验内容坐标系的设定方法、车刀偏置的测量和输入方法、程序编辑的方法、加工程序的执行方法等内容。
三、实验步骤3.1 设置3.1.1 测量/输入刀具偏移值3.1.1.1 创建新刀具通过“新刀具”键，您可以创建一个新的刀具。
您可以输入刀具编号、切削刀沿位置以及类型，从而确定刀具的参数。
创建新刀具的操作步骤如下：（1）按下PPU 上的<偏置>。
刀具列表屏幕将会打开，如图6-1所示。
图6-1 创建新刀具界面（2）按下“新建刀具”。
如图6-2所示的刀具列表窗口将会打开。
（3）选择所需刀具，例如：铣刀。
新建铣刀窗口打开。
（4）在空白处输入刀具编号。
允许刀号范围为 1 到32000，而建议刀号范围为 1 到100。
1（5）用“确认”键确认输入。
成功创建新刀具。
图6-2 刀具列表界面3.1.2 创建并删除新刀沿1. 在“偏置”操作区的“刀具列表”或“刀具磨损”窗口中，如图6-3所示，按下“刀沿”。
图6-3 偏置界面2. 打开了刀沿基本画面。
在该屏幕上有三个选项："“新刀沿”，“复位刀沿”，“删除刀沿”3. 按“新刀沿”建一个新的刀沿。
请注意，新刀沿出现在刀具列表中。
按下“复位刀沿”，将刀沿更换的所有偏移值复位为零。
4. 若删除刀沿，用光标将相关刀沿高亮显示，并按“删除刀沿”。
出现如图6-4所示的2画面。
5. 按下“确认”删除当前选定的刀沿。
按下“中断”可取消删除。
图6-4 删除刀沿提示画面3.1.3 输入刀具和刀具补偿刀具偏移值由一系列数据组成，这些数据描述几何尺寸、磨损和刀具类型。
按照刀具类型，每个刀具的刀沿参数数量固定。
除测量刀具外，您还可以通过在刀具列表中输入数值来确定刀具偏移值。
（1）按下<偏置>。
默认状态下，带有刀具偏移数据的刀具列表屏幕将会打开，如图6-5所示。
图6-5 刀具列表界面3（2）该窗口中包含已创建的刀具的列表。
加工中心实训指导书.
加工中心实训指导书主编王智峰副主编陈辉煌泉州信息职业技术学院机电工程系2012年9月加工中心安全操作规程（1）操作人员必须经过数控加工知识培训和操作安全教育，且需要在指导老师指导下进行操作；数控机床操作人员必须熟悉所使用机床的操作、编程方法，同时应具备相应金属切削加工知识和机械加工工艺知识。
（2）开机前，检查各润滑点状况，待稳压器电压稳定后，打开主电源开关。
（3）检查电压、气压、油压是否正常。
（4）机床通电后，检查各开关、按键是否正常、灵活，机床有无异常现象。
（5）在确认主轴处于安全区域后，执行回零操作。
各坐标轴手动回零时，如果回零前某轴已在零点或接近零点，必须先将该轴移动离零点一段距离后，再进行手动回零操作。
（6）手动进给和手动连续进给操作时，必须检查各种开关所选择的位置是否正确，认准操作正负方向，然后再进行操作。
（7）程序输入后，应认真核对，保证无误；其中包括对代码、指令、地址、数值、正负号、小数点及语法的检查。
（8）正确测量和计算工作坐标系，将工件坐标值输入到偏置页面，并对坐标轴、坐标值、正负号和小数点进行认真核对。
（9）刀具补偿值(刀长和刀具半径)输入偏置页面后要对刀补号、补偿值、正负号、小数点进行认真核对。
（10）操作者自编程序应进行模拟调试；计算机编程应进行切削仿真，并掌握编程设置。
在必要情况下，应进行空运行试切，密切关注刀具切入和切出过程，及时做出判断和调整。
（11）在不装工件的情况下，空运行一次程序，看程序能否顺利执行，刀具长度选取和夹具安装是否合理，有无超程现象。
（12）检查各刀杆前后部位的形状和尺寸是否符合加工工艺要求，是否碰撞工件和夹具。
（13）不管是首件试切，还是多工件重复加工，第一件都必须对照图纸、工艺和刀具参数，进行逐把刀、逐段程序的试切。
（14）逐段试切时，快速倍率开关必须调到最低档，并密切注意移动量的坐标值是否与程序相符。
（15）试切进刀时，在刀具运行至工件表面30~50mm处，必须在进给保持下，验证Z轴剩余坐标值及X、Y轴坐标值与编程要求是否一致。
加工中心操作实验二
100。
加工中心操作实验二一、 实验目的：通过本次实验使学生了解加工中心加工所需要的基本内容和操作方法。
二、 实验内容坐标系的设定方法、车刀偏置的测量和输入方法、程序编辑的方法、加工程序的执行方 法等内容。
三、 实验步骤3.1设置3.1.1 测量/输入刀具偏移值3.1.1.1创建新刀具通过“新刀具”键，您可以创建一个新的刀具。
您可以输入刀具编号、切削刀沿位置以及类型，从而确定刀具的参数。
创建新刀具的操作步骤如下：(1) 按下PPU 上的 ＜偏置 ＞。
刀具列表屏幕将会打开，如图 6-1所示。
图6-1 创建新刀具界面(2) 按下“新建刀具”。
如图6-2所示的刀具列表窗口将会打开。
(3) 选择所需刀具，例如：铳刀。
新建铳刀窗口打开。
(4)在空白处输入刀具编号。
允许刀号范围为 1至U 32000,而建议刀号范围为 1到(5) 用“确认”键确认输入。
成功创建新刀具。
3.1.2创建并删除新刀沿1. 在“偏置”操作区的“刀具列表”或“刀具磨损”窗口中，如图6-3所示，按下“刀 沿”。
图6-3 偏置界面2.打开了刀沿基本画面。
在该屏幕上有三个选项：” “新刀沿”，“复位刀沿”，“删 除刀沿”3. 按“新刀沿”建一个新的刀沿。
请注意，新刀沿出现在刀具列表中。
按下 “复位刀沿”，将刀沿更换的所有偏移值复位为零。
4.若删除刀沿，用光标将相关刀沿高亮显示，并按“删除刀沿”。
出现如图6-4所示的 画面。
刀具表TD 1 1■52 13 119 1匚何裁培半径190.609 0,iHnn■z返■E!憶附表打列m零備1J菇t«图6-2 刀具列表界面Q 穆剥R 飞弗D 蠱1^05.按下“确认”删除当前选定的刀沿。
按下“中断”可取消删除。
图6-4 删除刀沿提示画面3.1.3输入刀具和刀具补偿刀具偏移值由一系列数据组成，这些数据描述几何尺寸、磨损和刀具类型。
型，每个刀具的刀沿参数数量固定。
除测量刀具外，您还可以通过在刀具列表中输入数值来确定刀具偏移值。
数控加工中心操作指导书
《数控加工中心操作》指导书学生姓名：______________________________ 所在系：________________________________ 年级：__________________________________ 专业：__________________________________ 指导教师：______________________________实训管理制度一、实训时间：周（138课时）。
于年月日开始至年月日结束。
每天上午1—4节，下午5——6节课。
二、实训地点：本校“数控技术中心”。
三、实训准备：实训前教师作好实习设备、场地、工具、资料的准备。
四、安全教育：实训中，要严格遵守安全操作规程，不许违章作业；爱护设备、工具和量具，注意防火和人身安全。
五、实训纪律要求：实训中，明确每日出勤、请假制度以及实训过程中的纪律要求，及时记录学生考勤和实习日志，总结当天的纪律情况。
六、实训指导：实训前，教师对学生要讲解实习大纲，使学生明确实习内容及要求；实训中，教师要按实习大纲要求指导到位，注意发挥学生的自主性，学生在教师的指导下，要积极动手操作，发挥主观能动性；实训后，应做好当天的实习笔记，写好实训总结，增加实践经验。
七、实训清扫要求：每天实训结束后，学生要清理各自的设备，正确关闭电源及水源；最后值日组清扫实训场地。
《数控加工中心实训》指导书一、实训课的任务与作用本课程是在学生系统学习完《金工实训》及《数控编程》等理论课程的基础之上，为进一步强化对普通机加工技能的掌握以及编程等专业知识的理解所开设的一项基本训练科目。
通过实训，加强学生对所学理论知识的理解；强化学生的技能练习，使之能够掌握数控编程及加工工艺的基本理论的应用与实践技能、技巧；加强动手能力及劳动观念的培养，掌握简单零件的加工方法，并达到加工质量的要求；尤其在培养学生对所学专业知识综合应用能力及认知素质等方面，本项实训是不可缺少的重要环节。
加工中心操作指导书
加工中心操作指导书1，在开机前，首先对机床进行点检。
（检查机床油箱是否有油、气管是否有漏气的地方等）2，开机床时，要注意开机床的顺序。
（先合上总闸→扭动机床开关，使其指到“ON”位置→机床控制面板上的绿色按钮→等机床界面稳定后，扭开开关）3，机床打开后，要机械点回零。
4，机械点回零后，要使主轴预热10分钟。
（天气冷时，需要更长一点时间，防止润滑油因温度低而变得更粘稠）5，在预热期间，看机床主轴是否有异常响声。
有异常响声则关闭机床并报告上级领导，等候领导通知。
6，机床一切正常后，在加工件时，要注意工件的轻拿轻放，在装卸工件时注意压板与机床工作台上间是否有铁屑等，有则用气枪吹掉，来保护工作台表面光滑。
7，在操作机床时，一定要精神集中，不要做与操作机床无关的事。
（例如玩手机、聊天、看杂志等）8，有事需要离开机床时，一定要把机床停下；如果机床不能停止，则需请另一个同事帮你看一下机床，直至你回来。
9，在操作机床期间，要随时注意机床是否有异常响声。
有异常响声则立即停止操作并报告上级领导，等候领导通知。
10，吃饭时，要关掉机床内的灯以及其他用电设备（例如电扇等），同时机床主轴也需要停止转动，来防止不必要的浪费。
11，在下班打扫机床卫生时，机床一定不要在手动以及自动状态下，防止出现安全隐患。
12，机床卫生一定要打扫干净；机床内铁屑要及时清除，以防止铁屑堆积过多影响机床性能；机床工作台要用干净的抹布抹干净，防止其生锈；机床外周围卫生也要清扫干净，随时保持现场“5S”。
13，下班时，工具桌面上的东西以及工具柜内的物品要摆放整齐；量具等贵重物品，要放入工具橱内锁好。
14，下班后，关闭机床，要注意关机顺序。
（紧急开关→控制面板关闭按钮→机床扭动开关到“OFF”位置→拉下总闸。
15，下班后，再次确认机床是否关闭；卫生是否打扫干净；物品是否摆放好；工具橱是否锁好。
一切弄好之后方可下班。
2011年10月11号。
加工中心操作实验
加工中心操作实验加工中心是一种高效、高精度的数控机床，广泛应用于航空、汽车、通讯、电子、医疗等领域。
本篇实验报告将介绍在加工中心上进行的操作实验。
一、实验目的1.了解加工中心的基本组成和工作原理；2.掌握加工中心的操作方法；3.学习使用加工中心进行工件加工的技巧。
二、实验设备与材料1.加工中心一台；2.工件材料；3.刀具。
三、实验内容1.加工中心的基本组成：实验开始时，首先介绍了加工中心的基本组成，包括机床主体、数控系统、刀库、主轴和工作台等。
学生通过实际触摸和观察加工中心，了解了每个部件的位置、形状和功能。
2.加工中心的工作原理：然后，实验教师通过示意图和实物演示，详细介绍了加工中心的工作原理。
学生们了解到加工中心是通过数控系统将刀具的运动轨迹和参数输入，控制机床的各个部件进行精细的工件加工。
3.加工中心的操作方法：在掌握了加工中心的基本构造和工作原理后，学生开始学习加工中心的操作方法。
首先，他们学习如何正确打开和关闭机床的电源，并了解各个面板和按钮的功能。
接下来，他们学习了机床参数的设定和调整，包括进给速度、主轴转速和刀具补偿等。
4.工件加工实践：在掌握了加工中心的操作方法后，学生开始进行实际的工件加工实践。
首先，他们根据给定的零件图纸和工艺要求，选择合适的刀具，并进行刀具的装夹和校准。
然后，他们通过数控系统设定刀具路径和运动参数，并开始进行工件加工。
在整个加工过程中，学生需要不断观察和检查工件的加工质量，并及时调整刀具路径和运动参数，以保证工件加工的精度和表面质量。
同时，他们还需要注意保持机床的清洁和润滑，以确保机床的正常运行和寿命。
四、实验结果与分析通过实验，学生们成功完成了工件的加工，并取得了较好的加工质量。
实验教师对学生们的表现给予了肯定，并对他们的操作技巧和注意事项做了一些指导。
同时，实验教师还根据实际情况，对加工中心操作方法做了一些补充和修正。
五、实验心得通过参与加工中心操作实验，我进一步了解了加工中心的基本构造、工作原理和操作方法。
加工中心实验报告
《加工中心》实验报告实验名称：五边形凸台加工实验日期：姓名班级学号指导教师成绩评阅人二、实验内容完成如下图形的仿真加工（零点自设）：注：毛坯是已经加工过的，尺寸为96mmX96mmX51mm。
机床为FANUC-0i的立式加工中心。
1、加工工艺路线的确定（1）零件在Z方向的尺寸为50mm，应对上表面进行铣削，该如何选择刀具，是使用直径较小的刀具进行多次加工还是使用端铣刀进行加工，刀具该如何选择。
（2）外轮廓的五角星的加工余量该如何清除。
刀具如何选择。
（3）在自选坐标系下，五角星在XY平面上点的坐标计算，各点的坐标请填入下表。
（5）4个直径的孔该如何加工，钻孔循环指令给如何选择，钻头如何选择。
如果孔的精度较高，达到IT6级，该如何选择加工方案，（6）加工参数如何选择。
（7）因为在Z方向的加工尺寸较大，子程序如何使用。
2、对刀的过程描述：3、加工的程序：实验前准备和考核标准一、实验前准备1、本实验指导书和实验报告在实验前1~2周内，发送到参加实验人员的手中。
具体送递事宜与各班负责人商议后确定。
2、实验指导书内容，参加实验的人员可以自行复印或打印。
实验报告部分内容必须用A3纸打印，已备上交，批改，登记成绩、归档使用。
3、在做实验之前，相关参加实验人员要认真做好准备，并完成预习报告内容，如果，没有完成，实验成绩直接以0分计算。
预习报告要在实验开始前，提交到实验指导教师手中。
4、提前熟悉此仿真系统，本仿真系统，在发送指导书的同时，同时发送给参加实验的人员。
5、因时间有限，提前完成两份实验报告中的程序编写工作。
二、成绩给定1、预习报告未完成者，实验总体成绩直接以0分计算，未遵守相应操作规范者，轰出实验场地，成绩总评成绩以0分计算。
以上两种情况之一者，不提供补做实验的机会，后果由实验学生自己负责。
2、现场实验成绩确定。
现场成绩30分，依照现场表现和现场工作完成给予相应的分数。
实验报告1，为车床相应的实验报告。
总分为30分，按照完成情况酌情给分。
数控铣、加工中心实训指导书
数控铣/加工中心实训指导书适合于模具专业南充职业技术学院机电系一、实训的目的地位与作用模具数控加工技术实训是学习《模具数控加工技术》课程非常重要的实践环节。
它能使学生获得数控编程的方法、调试程序能力和现有数控机床的基本操作技能，从而为今后从事数控加工及相关技术工作打下坚实基础。
二、实训基本要求1、在实训过程中，严格遵守校纪校规，严格执行各项安全生产的规程。
2、能将所学习的数控编程基础的理论知识和实际应用结合起来，进一步巩固和掌握所学习的理论知识，掌握数控车床基本操作技能。
3、掌握FANUC系统数控车床的编程与机床调试初步能力。
4、能进行FANUC数控车床的基本操作。
5、实习报告的书写实训报告是实训内容的提炼与总结，表达方式是用文字、图形、加工程序，附上必要数据与表格。
要求：文字清晰、工整、语句通顺、图形与加工程序准确、心得体会深刻。
三、实训方式学生分组到学院数控技术实训基地，由指导教师现场直接指导。
四、实训纪律与安全学生在实训过程中应严格遵循数控实训操作规程及相关规定。
五、实习场地与主要设备1、实习场地：东校区数控加工中心；2、主要设备：数控加工中心VMC850机床等。
六、成绩考核按照大纲要求，由指导教师根据学生所写的实训报告，平时的学习态度和纪律，及实际上机操作水平情况综合评定。
评定成绩分为优秀、良好、及格、中、不及格五个等级）。
优秀（≧90分）：安全及遵守纪律好，编程及调试程序的质量完全达到要求、机床操作熟练。
良好（80～89分）：安全及遵守纪律好，编程及调试程序的质量大部分达到要求、操作机床比较熟练。
中（70～79）安全及遵守纪律好，编程较为合理，调试程序基本能达到要求，操作机床比较熟练。
及格（60～74分）：安全及遵守纪律较好、编程及调试程序的质量基本达到要求、操作机床不够熟练。
不及格（﹤60分）：安全及遵守纪律差、编程及调试程序的质量差、操作机床不熟练。
七、基本技能操作实训实训一、数控加工中心安全教育与维护保养（一）、实训目标1、熟悉安全文明生产规定。
第ⅰ部分实验指导书数控机床安全操作规程
第Ⅰ部分实验指导书数控机床安全操作规程：在使用过程中要严格遵守操作规程，机床的操作规程一般如下：1.操作者必须熟悉机床的性能、结构、传动原理以及控制，严禁超性能使用。
2.进入实验室前,所有人员不准拖鞋(最好是穿带绝缘介质的工装鞋),是长头发的同学要戴上防护帽。
3.工作前，应按规定对机床进行检查，查明电气控制是否正常，各开关、手柄位置是否在规定位置上，润滑油路是否畅通，油质是否良好，并按规定加润滑剂。
4.开机时应先注意液压和气压系统的调整，检查总系统的工作压力必须在额定范围，溢流阀、顺序阀、减压阀等调整压力正确。
5.开机时应低速运行3—5min，查看各部分运转是否正常。
6.加工工件前，必须进行加工模拟或试运行，严格检查调整加工原点、刀具参数、加工参数、运动轨迹。
并且要将工件清理干净，特别注意工件是否固定牢，调节工具是否已经移开。
7.工作中发生不正常现象或故障时，应立即停机，及时报告指导老师进行检修。
8.工作完毕后，应及时清扫机床，并将机床恢复到原始状态，各开关、手柄放于非工作位置上，切断电源，认真执行好交接制度。
9.必须严格按照操作步骤操作机床，未经操作者同意，决不允许其他人员私自开动机床。
10.按动按键时用力适度，不得用力拍打键盘、按键和显示屏。
11.禁止敲打中心架、顶尖、刀架、导轨、主轴等部件。
一、加工中心操作实验指导书加工中心是集机、电、液一体化的高科技设备；是一种自动化程度高、结构复杂、功能全面的先进加工设备。
加工中心的综合加工能力较强，具有加工精度高、加工灵活、通用性强、生产率高、质量稳定等优点。
在生产中有着至关重要的地位。
加工中心的操作者要做到文明生产，严格遵守如下加工中心的安全操作规程：1.未经培训者严禁开机；开机前认真检查电网电压、气源气压、润滑油和冷却油的油位是否正常，不正常时严禁开机。
2.机床启动后，先检查电气柜冷却风扇和主轴系统是否正常工作，不正常时应立即关机，及时报告老师进行检修。
