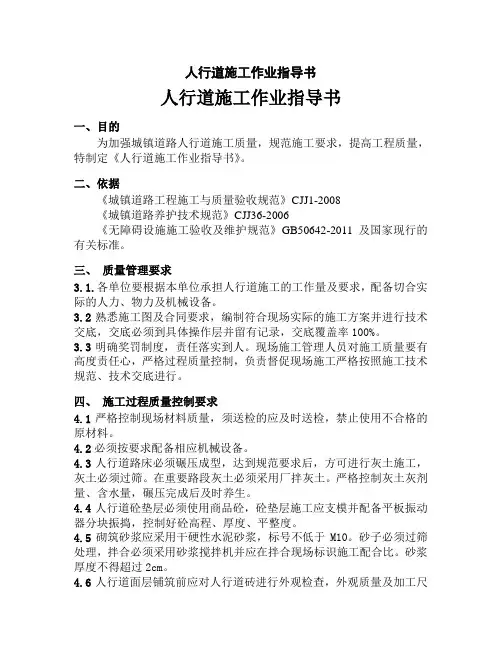

人行道施工作业指导书

人行道施工作业指导书

一、目的

为加强城镇道路人行道施工质量，规范施工要求，提高工程质量，特制定《人行道施工作业指导书》。

二、依据

《城镇道路工程施工与质量验收规范》CJJ1-2008

《城镇道路养护技术规范》CJJ36-2006

《无障碍设施施工验收及维护规范》GB50642-2011及国家现行的有关标准。

三、质量管理要求

3.1.各单位要根据本单位承担人行道施工的工作量及要求，配备切合实际的人力、物力及机械设备。

3.2熟悉施工图及合同要求，编制符合现场实际的施工方案并进行技术交底，交底必须到具体操作层并留有记录，交底覆盖率100%。

3.3明确奖罚制度，责任落实到人。现场施工管理人员对施工质量要有高度责任心，严格过程质量控制，负责督促现场施工严格按照施工技术规范、技术交底进行。

四、施工过程质量控制要求

4.1严格控制现场材料质量，须送检的应及时送检，禁止使用不合格的原材料。

4.2必须按要求配备相应机械设备。

4.3人行道路床必须碾压成型，达到规范要求后，方可进行灰土施工，灰土必须过筛。在重要路段灰土必须采用厂拌灰土。严格控制灰土灰剂量、含水量，碾压完成后及时养生。

4.4人行道砼垫层必须使用商品砼，砼垫层施工应支模并配备平板振动器分块振捣，控制好砼高程、厚度、平整度。

4.5砌筑砂浆应采用干硬性水泥砂浆，标号不低于M10。砂子必须过筛处理，拌合必须采用砂浆搅拌机并应在拌合现场标识施工配合比。砂浆厚度不得超过2cm。

4.6人行道面层铺筑前应对人行道砖进行外观检查，外观质量及加工尺

寸不符合要求的道砖不得使用。铺筑前还应对道砖及砼垫层进行洇水。

4.7在铺装完成并检查合格后，应及时灌缝，灌缝必须饱满。

4.8检查井周围或与构筑物相接的砌块宜切块补齐，不得用砂浆涂抹或打砖实施。确实不宜切块补齐的部分应用高标号细粒式混凝土填补平整，提浆、抹面、压光，并按道砖花纹勾假缝。

4.9道砖应高出路缘石5mm，道砖与路缘石相接处的砂浆应抹面压光并勾缝处理。

4.10人行道应与相邻构筑物顺接，不得反坡。人行道面层应稳固平整，排水通畅。

4.11铺筑面层砌块，发生错台、凸出、沉陷时，应将其取出，整理垫层，重新铺装面层，填缝；。

4.12安装路缘石应设控制桩，直线段桩距宜为10～15m；曲线段桩距宜为5～10m；路口处桩距宜为1～5m。

4.13路缘石应以干硬性砂浆铺砌，砂浆应饱满、厚度均匀。砌筑应稳固、直线段顺直、曲线段圆顺、缝隙均匀；路缘石灌缝应密实，平缘石表面应平顺不阻水。

4.14路缘石应采取C15水泥混凝土做立缘石背填，并还土夯实。还土夯实宽度不宜小于50cm，高度不宜小于15cm，压实度不得小于90%。

4.15路缘石采用M10水泥砂浆灌缝。灌缝后，常温期养护不少于3天。

4.16铺砌面层完成后，必须封闭交通，并应湿润养护，当水泥砂浆达到设计强度后，方可开放交通，以确保人行道的平整度。

五、料石、预制砌块、缘石的外观及加工尺寸要求

5.1水泥混凝土预制人行道砌块

水泥混凝土预制人行道砌块的抗压强度应符合设计规定，设计未规定时，不宜低于30MPa，抗折强度不低于设计要求。砌块的耐磨性试验磨坑长度不得大于35mm，吸水率应小于8%，其抗冻性应符合设计规定。砌块应表面平整、粗糙、纹路清晰、棱角整齐，不得有蜂窝、露石、脱皮等现象；彩色道砖应色彩均匀。加工尺寸及外观质量允许偏差符合表2要求。

5.2路缘石

路缘石混凝土等级应符合设计要求，设计未规定时，不应小于C30。路缘石吸水率不得大于8%。有抗冻要求的路缘石经50次冻融试验（D50）后，质量损失率应小于3%，抗盐冻性路缘石经ND25次试验后，质量损失应小于0.5kg/m2。缘石加工尺寸及外观质量应符合表3要求。

人行道树池尺寸应根据步道宽度确定，且不得小于1m×1m。树池边框距路缘石的间隙宜大于300mm。树池边框应与人行道相接平整。

六、质量检验标准

6.1混凝土预制砌块铺砌人行道（含盲道）质量检验应符合下列规定：

主控项目

1 路床压实度应大于或等于90%，基层压实度应大于或等于95%。

检查数量：每100m查2点。

检验方法：环刀法、灌砂法。

2 混凝土抗压强度应符合设计规定。

检查数量：每100m3的同配比混凝土，取样一次；不足100m3时按一次计。每次取样留置一组标准养护试件。

检查方法：检查试件强度、试验报告。

3 混凝土预制砌块（含盲道砌块、路缘石）强度应符合设计规定。

检查数量：同一品种、规格、每检验1组。

检查方法：查抗压强度试验报告。

4 砂浆平均抗压强度等级应符合设计规定，任一组试件抗压强度最低值不应低于设计强度的85%。

检查数量：同一配合比，每1000㎡1组（6块），不足1000㎡取1组。

检查方法：查试验报告。

5 盲道铺砌应正确。

检查数量：全数检查。

检验方法：观察。

一般项目

1 人行道基础维修质量标准：见表4。

2 铺砌应稳固、无翘动，表面平整、缝线直顺、缝宽均匀、灌缝饱满，无翘边、翘角、反坡、积水现象。混凝土预制砌块铺砌人行道（含盲道）质量检验应符合表7 规定的允许偏差。

条顺畅，平缘石不阻水。且质量检验标准应符合表6规定。

七、道路无障碍设施

在施工图无明确规定的情况下，按以下要求实施。

7.1设置要求

城市道路无障碍设置应符合表8的规定。

7.2城市道路无障碍技术要求

7.2.1缘石坡道

1缘石坡道应符合下列规定：

1）缘石坡道的坡面应平整、防滑；

2）缘石坡道与行车道之间宜没有高差；当有高差时，高出车行道地面不应大于10mm；

3）宜优先选用全宽式单面坡缘石坡道。

2缘石坡道的坡度应符合下列规定：

1）全宽式单面坡缘石坡道的坡度不应大于1:20；

2）三面坡缘石坡道正面及侧面的坡度不应大于1:12；

3）其他形式的缘石坡道的坡度均不应大于1:12。

3缘石坡道的宽度应符合下列规定：
