汽车电气系统基础知识——东风汽车商用车

汽车电气系统基础知识——东风汽车商用车

电流的换算
电流的换算:
1A=1000mA;1mA=1000uA; 当起动发动机时,蓄电池给起动机 提供的最大电流
电压
电压就是电的压力,是电子运动的原因,单位是伏特(V )。符号是U
电压是正电荷和负电荷之间的电位差,在汽车上,由蓄电 池或交流发电机产生电压,从而电流流动,使各用电设备 工作。
电压的换算: 1KV=1000V,1V=1000mV;1mV=1000uV
练习
一个串联电路有两个2Ω阻值的灯泡和两个1Ω阻 值的灯泡,蓄电池的供电电压为24V。求:1) 总电阻是多少?2)总电流是多少?3)4个灯泡上 的电压降各是多少? 1、总电阻R R= 2、总电流I I= 3、4各灯泡上的电压降 U1= U2= U3= U4=
计算题:已知某汽车起动机功率为7.5KW, 系统电压为24V。
汽车电气系统基础知识 培训讲义
东风商用车网络开发部 网络培训科
目录
一、电的基础知识、电路和基本检测仪器使用 二、电与磁 三、交流电 四、汽车上的半导体 五、数字集成电路和电子控制技术基础
东风天龙电气系统维修时应注意的问题
1、清洗汽车时,应对电气系统接口部分做适当遮蔽 2、电气系统维修调试时,拆换电器元件必须关断总电源 3、严禁采用铜丝或不符合要求的保险取代原型号保险丝 4、当发动机正在运转或点火锁处于ON档时不要关断总电源。 5、在车辆上电焊时应作适当处理,防止损坏ECU
简单电路的组成
个简单的电路由三个部分组成:电源、导线、负载 为了使电路能够正常工作,一般在电路中还有开关、保险
装置。 当负载有两个以上时,根据多个负载在电路中的连接方式
电路分为:
串联电路 并联电路
混联电路
欧姆定律
在一电路中,电流值与电阻值成反比而与电

天龙大货车维修技术PPT课件

天龙大货车维修技术PPT课件
该仪表为发动机 温度表,C表示 低温,H表示高 温。理想的发动 机温度是指针指 在该表中间的两 刻度线之间的位 置。
.
该仪表为发动 机转速表,发 动机在任何情 况下都严禁转 速在红色区域 内
17
18
前桥气压表 指示前贮气 筒内的空气 压力,红色 区域表示不 能起步的气 压范围。
后桥气压表 指示后贮气 筒内的空气 压力,红色 区域表示不 能起步的气 压范围。
28
29
注意:
严禁不同型号的油液混用。 V-3制动液腐蚀性较强,严 禁与油漆、塑料表面接触。
确认离合助力器管路无渗漏现象,排气完 毕后离合油罐的油量应保持在4/5以上,型 号为V-3制动液。
.
29
30
东风天龙离合器系统常见故障速查表
故障现象 离合器分离不彻底
离合器打滑 离合器发抖
可能的故障部位 1、压盘、飞轮或动盘不平或变形 2、分离杆销子脱落 3、管路中有空气 4、总泵,助力器管子漏油 5、管路中有空气 1、从动盘、飞轮、压盘沾油 2、压紧弹簧回火或疲劳折断 3、从动盘磨损 4、离合器盖螺栓松 5、总泵推杆与活塞无间隙 6、总泵回油孔堵塞 1、从动盘、飞轮、压盘、变形 2、压紧弹簧折断 3、从动.盘损坏
六十档保险丝盒 六十档保险丝盒
0250 15
主电源保险
发电机
0205 0.5
不允许电指示灯
发电机调节器
根据东风天 龙电源系统 电器连接导 线查询表检 查排除电源 系统故障。
.
16
17
该仪表为发动机 温度表,C表示 低温,H表示高 温。理想的发动 机温度是指针指 在该表中间的两 刻度线之间的位 置。
起动机电磁开关
点火锁开关
ON档继电器2

东风商用车 东风天龙电气系统培训欧三仪表和总线技术PPT课件

东风商用车 东风天龙电气系统培训欧三仪表和总线技术PPT课件

百公里油耗显示:显示实时的百公里油耗,大概2s刷新一 次。 注:同样当有故障时,故障会自动跳到第一屏显示。
风技师学院
蜂鸣器报警 蜂鸣器报警包括:水温过高报警、水位过低报警、气
压过低报警,三种报警都有相应的报警指示灯亮。
指示灯和报警灯符号说明
水温过高指示灯(红色) 表示发动机冷却液温度过高 机油压力过低指示灯(红色) 表示发动机机油压力过低 PTO指示灯(黄色) 发动机动力输出时,指示灯亮 驻车制动指示灯(红色) 当驻车制动开关闭合时,该指示灯亮 安全带指示灯(红色) 驾驶员未系安全带时,该指示灯亮,提示驾驶人员系安全带
风技师学院
D310 组合仪表整体功能
1、指针指示的表头由车速表、转速表、油量表、水温表、前后 桥气压表组成,采用步进电机驱动; 2、采用基 于CAN2.0 标准的汽车总线通信技术,与汽车的 VECU(车身电控单元)和EECU(发动机电控单元)进行数据 通信,共享整车的信息资源(包括传感器、汽车运行数据等), 转速表、水温表由CAN 信号驱动。 3、点阵式液晶屏显示机油液位、机油压力、油耗、VECU及 EECU正常信息和故障信息等。 4、仪表照明和报警图案背光全部由LED(发光二极 管)显示。 仪表照明亮度可调,部分报警灯由CAN 或485 驱动。 5、具有电压检测和数据保存 功能,包括掉电数据保护。掉电时 ,指针可以回零。 6、6 块表头超限、水位过低时,蜂鸣器具有报警功能。
液晶屏调整旋钮 右旋钮用于仪表背光亮度调整
左旋:仪表背光亮度增加 右旋:仪表背光亮度减小 左旋钮用于屏幕切换和时钟调整及里程小计清零
风技师学院
车辆行驶时,液晶屏显示
3档
%
0
50
100
V
18
24

天龙汽车电控系统培训讲义

天龙汽车电控系统培训讲义
CANH:黄 CANL:绿
东风商用车技术中心
3、仪表上同时报5个零件的相关故障 仪表上同时报5 故障现象: 故障现象:打开点火开关,仪表上显示以下零件的相关故障:发动机制动 电磁阀,排气制动电磁阀,停机开关,燃油阻塞传感器,风扇电磁阀。 解决方案:5个故障件的接线原理如图1。常见故障为EECU 10A保险烧断, 或保险丝盒下方接线0406或0409号线断路。根据保险丝盒标签标注检查 10A保险是否有电。 。
EECU10A EECU25A VECU10A
电源继 电器
东风商用车技术中心
EECU25A
故障模式3 故障模式3:仪表显示“仪表与EECU 通讯故障”及“控制器未收到EECU的 CAN报文” 排查步骤1:测量VECU和EECU之间的 CAN线是否正常及EECU是否通电工作。 可以首先检查EECU的25A保险是否烧 断;其次检查附件1所示的EECU接插 件上的0408是否有电;最后检查CANH 和CANL之间是否有60欧姆电阻。如果 以上都正常进入步骤2。 排查步骤2:用万用表测量CANH和 CANL的电压正常情况下应该CANH大于 2.5V,CANL小于2.5V。如果电压不正 常说明EECU损坏。
空档开关 继电器
东风商用车技术中心
8、发动机不能熄火 故障现象:当点火锁关断后,发动机不能熄火。 故障分析:GPS的接入造 成VECU的点火线0401不能 断电。
排气制动开关保险 0208
5A
5A DBR继电器
GPS 5A
1709
0401 1804
ABS
仪表
VECU
排气制动 开关
东风商用车技术中心
东风商用车技术中心
三、组合仪表功能介绍 1、显示功能:组合仪表除了显示常规信息外,另外液晶屏上还显 显示功能: 示统计油耗,故障信息等。目前诊断仪上显示的故障在仪表上都 可以显示。这些信息都是从CAN总线接收的。 发动机

汽车电工电子基础-东风天龙电气系统维修培训

汽车电工电子基础-东风天龙电气系统维修培训

东风阳光服务
温暖千家万户
举升汽车时的安全问题 举升器(千斤顶)只能用于把车辆举离地面,不 能依赖他们来支撑车辆,更不能在没有使用保安 支架支撑的车辆下进行维修工作。 举升车辆时要正确选择支撑点,避免支撑歪斜引 起事故或由于支撑点选择不当损坏车辆。
东风阳光服务
温暖千家万户
蓄电池维护安全 蓄电池电解液的腐蚀性很强,避免触及皮肤、眼 睛和衣物。连接蓄电池时应注意极性,不恰当的 使用跨接导线、在蓄电池附近进行电气焊时可能 导致蓄电池的爆炸。蓄电池的充电应有专门场所, 并保证有良好通风。不要再蓄电池上方传递工具, 碰巧跌落在蓄电池极桩上引起短路会引起爆炸。
东 风 技 师 学 院
东风天龙电气系统维修
-汽车电工电子基础-
东风阳光服务
温暖千家万户
目录
合格汽车电气维修人员应具备的条件
电的基础知识、电路和基本检测仪器使用
电与磁
交流电
汽车上的半导体
数字集成电路和电子控制技术基础
东风阳光服务 温暖千家万户
如何成为一个合格的汽车电气维修人员
安全
保护自我、保护他人、保养设备
东风阳光服务
温暖千家万户
电流的化学效应 电流的化学效应:在导电溶液中有电流的时候,溶 液中要发生化学变化的现象,叫做电流的化学效应。 汽车上的蓄电池就是利用这一效应实现放电和电 能的存储。
东风阳光服务
温暖千家万户
电流的换算
电流的换算:
1A=1000mA;1mA=1000uA; 当起动发动机时,蓄电池给起动机 提供的最大电流
东风阳光服务
温暖千家万户
电压 电压就是电的压力,是电子运动的原因,单位是 伏特(V)。符号是U 电压是正电荷和负电荷之间的电位差,在汽车上, 由蓄电池或交流发电机产生电压,从而电流流动, 使各用电设备工作。

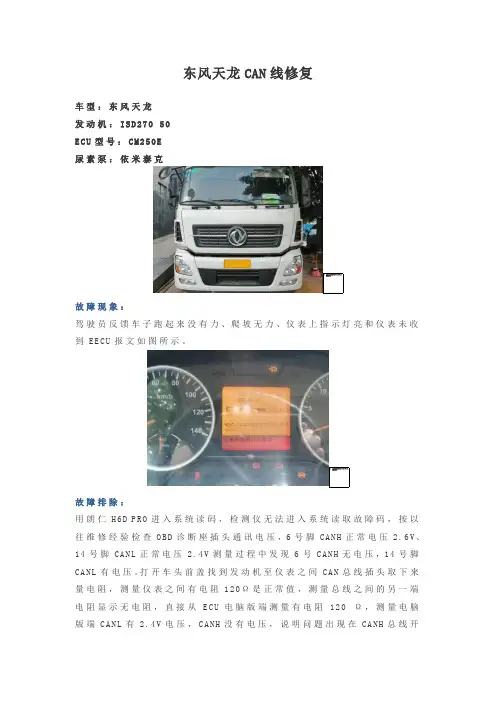

柴油车诊断仪——东风天龙CAN线修复
