连杆式不锈钢浮球开关的工作原理
连杆式不锈钢浮球开关的工作原理连杆式不锈钢浮球开关是一种常见的液位控制器，常用于液位控制、水泵控制、液体计量等领域。
它具有结构简单、安装方便、使用可靠等优点，因此在工业、农业和民用领域得到广泛应用。
本文将介绍连杆式不锈钢浮球开关的工作原理及其应用。
什么是连杆式不锈钢浮球开关连杆式不锈钢浮球开关由浮球、浮杆、触点组成。
浮球一般采用不锈钢空心球体，轻便灵活，且具有较高的耐腐蚀性。
浮杆则与浮球相连，是控制浮球上下运动的关键部件。
当液位上升时，浮球随之上升，浮杆也随之上升，从而通过触点控制电路的开闭。
连杆式不锈钢浮球开关分为常开型和常闭型。
当设置液位高度时，若液位超过所设高度，常开型开关触点关闭，常闭型开关触点打开。
反之，当液位低于所设高度时，常开型开关触点打开，常闭型开关触点关闭。
连杆式不锈钢浮球开关的工作原理连杆式不锈钢浮球开关的工作原理是基于浮力原理，也即阿基米德原理。
当浮球放入容器内，由于浮球的密度小于液体密度，浮球会受到向上的浮力。
随着液位的升高，浮球所受浮力也相应增大。
当液位超过设定高度时，浮球将受到足够的浮力将浮杆上升至触点位置，从而触发控制电路。
具体地，当浮球上升至一定高度时，浮杆随之上升，并通过连续杆（也称连杆）将运动传递给开关组件。
触点在浮杆上升时闭合，使电路通电；在浮杆下降时断开，使电路断电。
这样，通过控制电路，就可以根据液位高度来控制液体的注入或排出，从而达到液位控制的目的。
连杆式不锈钢浮球开关的应用连杆式不锈钢浮球开关广泛应用于各种液位控制场合，包括工业、农业、民用等领域。
常见的应用场景包括：1.污水处理：用于控制池底或池顶的液位，能够实现精准的液位控制，防止污水溢出或干燥。
2.水泵控制：用于控制水泵的启停和输送的液位。
3.水箱计量：用于水箱液位计量，掌握水位高度，可进行合理的补水控制。
4.自动农灌：用于农田灌溉的水平控制和水源控制，具有实时反馈、精准控制、安全可靠等优点。
5.科研实验：用于实验室中精准的液位控制、数据采集、自动化控制等。
浮球液位开关(周书阳)讲解
1500mm 4
PART ONE
LV30- LOR250 EM IPSUM 500 750 1000 1250 1500 S A 1 2 3 4 F G
LV30系列浮球式位开关（计） 测量范围 250mm 测量范围 500mm 测量范围 750mm 测量范围 1000mm 测量范围 1250mm 测量范围 1500mm 开关量输出型 模拟量输出型 4…20mA 浮球数：1个 浮球数：2个（仅限开关输出型产品） 浮球数：3个（仅限开关输出型产品） 浮球数：4个（仅限开关输出型产品） 法兰连接DN50法兰 螺纹连接G2
应用示例和注意事项
THANK YOU
型号特点
（以电缆浮球液位开关为例）
主要特点
适用范围广、安装形式多样 多点控制 无源器件,性能稳定可靠，抗干扰能力强 结构简单，安装方便，维护费用低 多种材质可以选择，适合多种场合使用
浮球液位开关LV30系列
有效长度 L 最多浮球数量
250mm 2
500mm 3
750mm 4
1000mm 4
1250mm 4
介质密度: 0.5~2.0g/cm3
介质粘度: ≤0.8Pa s 3Pa s
连接:螺纹或法兰
接线形式:普通接线盒或防爆接线盒或甩线
外壳防护:IP65
选型考虑:
浮球液位开关分为固定磁浮球液位开关和可调磁浮球液位开关,选择磁浮球液
位开关的一个型号时要考虑固定或可调磁滞现象，液体密度，安装位置和过程连
接。
浮球液位开关
周书阳
简介 结构和原理 型号特点 参数 应用示例和注意事项
简介
浮球液位开关的技术优势:浮球开关不含导致故障发生 的 波纹管、 弹簧、密封等部件。而是采用直浮子驱动开关内部磁铁，浮球开关的 简捷的杠杆使开关瞬间动作。浮子悬臂角限位设计，防止浮子垂直。 浮球液位开关是一种结构简单、使用方便、安全可靠的液位控制器。 它比一般机械开关速度快、工作寿命长;与电子开关相比，它又有抗负 载冲击能力强的特点,一只产品可以实现多点控制。其在造船、造纸、 印刷、发电机设备、石油化工、食品工业、水处理、电工、染料工业、 油压机械等方面都得到了广泛的应用。浮球开关是一种结构简单、使 用方便、安全可靠的液位控制器件，它具有比一般机械开关体积小、 速度快、作用寿命长，与电子开关相比，它有抗负载冲击能力强的特 点。
水位控制器 工作原理
水位控制器工作原理
水位控制器是一种用于控制液体水位的设备。
它通常由传感器、控制器和执行机构组成。
工作原理如下：
1. 传感器：水位控制器中的传感器通常为浮球开关或电极式传感器。
浮球开关根据液体的水位变化来控制开关的开关状态，而电极式传感器则通过液体与电极接触的方式来检测液体的水位。
2. 控制器：控制器是水位控制器的核心部分，它通过接收传感器反馈的信号来判断液体的水位，并根据预设的水位参数进行控制操作。
控制器通常具有调节、报警和保护等功能。
3. 执行机构：根据控制器的指令，执行机构会进行相应的动作，以调节液体的水位。
执行机构可以是电动阀门、泵或液位调节器等，它们通过控制液体的流入或流出来实现水位的调节。
整个水位控制系统的工作流程如下：
1. 传感器检测液体的水位，根据测量结果发送信号给控制器。
2. 控制器接收传感器的信号，并与预设的水位参数进行比较。
3. 如果液体的水位低于预设的水位，控制器会发出指令给执行机构，打开阀门或启动泵，以增加液体的流入来提高水位。
4. 如果液体的水位高于预设的水位，控制器会发出指令给执行机构，关闭阀门或停止泵，以减少液体的流入或增加流出来降低水位。
5. 控制器还可以进行报警和保护等操作，例如在液体超出安全水位范围时发出警报或进行相关保护措施。
总体来说，水位控制器通过传感器检测液体的水位，并根据预设的水位参数进行控制操作，以实现精确的水位控制。
水位浮球开关原理
水位浮球开关原理
水位浮球开关原理是基于浮力的原理工作的。
当容器中的液位上升到一定高度时，浮球会随着液位上升，直至浮球接触到开关上的金属触点，从而完成电路的闭合。
在水位浮球开关中，浮球通常采用轻质金属或塑料材料制成，具有良好的浮力。
当水位较低时，浮球会处于下沉状态，不接触开关上的触点，电路呈断开状态。
当水位上升时，浮球会随着液位的上升而上升。
一旦浮球接触到开关上的金属触点，由于浮球的浮力作用，会使得开关上的触点闭合，从而使得电路闭合。
当液位下降时，浮球也会随之下降，导致浮球不再与开关上的触点接触，触点恢复到原本的状态，电路呈断开状态。
水位浮球开关常应用于液位控制领域，例如水箱、污水处理装置、蒸汽锅炉等。
一旦液位达到一定高度，开关控制系统可以通过测量电流或电压的变化，实时监控液位并控制相应的动作，如打开或关闭水泵。
这样可以保证液位在一定范围内自动控制，避免了溢出或干涸的情况的发生。
水位控制开关原理详解及水位自动控制装置原理图
水位控制开关原理详解及水位自动控制装置原理图水位控制开关是反馈液面位置信号，通知值班室中控台，水位是否到达指定水位，并可联动控制相关设备启动或关闭（如，水泵）。
信号电压常为12V或24V安全电压。
水位控制开关--应用领域广泛应用于工业锅炉、民用建筑用水池、水塔、水箱，以及石油化工、造纸、食品、污水处理等行业内开口或密闭储罐，地下池槽中各种液体的液位测量，被检测的介质可分水、油、酸、碱、工业污水等各种导电及非导电液体。
与电动阀组成一套先进的液位显控设备，自动开、关电动阀。
水位控制开关原理--电容式电容式水位开关原理：是采用侦测水位变化时所引起的微小电容量（通常为PF）差值变化，由专用的ADA电容检测芯片进行信号处理，可以输出多种信号通讯协议，如：IO，BCD，PWM，UART，IIC，电容式水位检测的最大优势在于可以隔着任何介质检测到容器内的水位或液体的变化，大大扩展了实际应用，同时有效避免了传统水位检测方式的稳定性、可靠性差的弊端，甚至在某些特殊领域不能检测的问题。
该专用ADA电容检测芯片由于内置MCU双核处理，就可以实现很多特殊控制功能，甚至实现更多的集成化、智能化水位检测功能，诸如太阳能热水器、咖啡壶等应用中掉电后的水位变化也能可靠检测当前水位，电容式水位检测是目前水位开关中最有优势的检测方法。
水位控制开关原理--电子式电子式水位开关原理：（并不是电极式，不是靠通过水的导电性去判断水位，常规尺寸为15020mm）通过内置电子探头对水位进行检测，再由芯片对检测到的信号进行处理，当判断到有水时，芯片输出高电平24V或5V等，当判断到无水时，芯片输出0V。
高低电平的信号通过PLC或其它控制电路板来读取，并驱动水泵等用电器工作。
产品可以任意方向安装，当横向安装时，水位到达蓝线就动作，且精度较高。
产品竖向安装时，水位到达红线就动作，有一定的防波浪功能。
图中的BZ2401为普通型电子式水位开关，适用常温水体环境。
磁力浮球开关工作原理

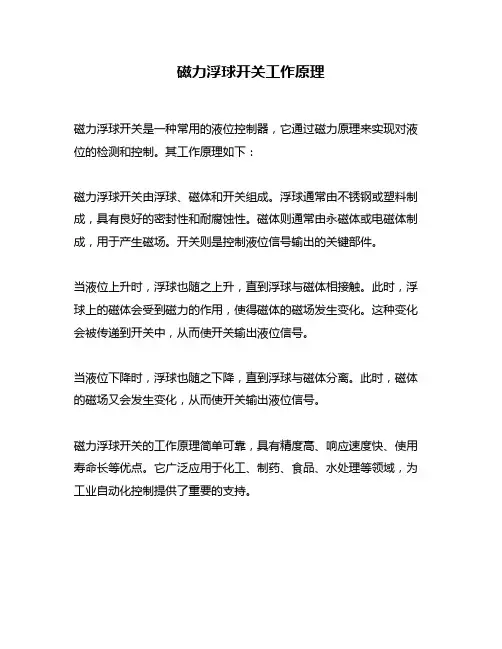

磁力浮球开关工作原理
磁力浮球开关是一种常用的液位控制器，它通过磁力原理来实现对液位的检测和控制。
其工作原理如下：
磁力浮球开关由浮球、磁体和开关组成。
浮球通常由不锈钢或塑料制成，具有良好的密封性和耐腐蚀性。
磁体则通常由永磁体或电磁体制成，用于产生磁场。
开关则是控制液位信号输出的关键部件。
当液位上升时，浮球也随之上升，直到浮球与磁体相接触。
此时，浮球上的磁体会受到磁力的作用，使得磁体的磁场发生变化。
这种变化会被传递到开关中，从而使开关输出液位信号。
当液位下降时，浮球也随之下降，直到浮球与磁体分离。
此时，磁体的磁场又会发生变化，从而使开关输出液位信号。
磁力浮球开关的工作原理简单可靠，具有精度高、响应速度快、使用寿命长等优点。
它广泛应用于化工、制药、食品、水处理等领域，为工业自动化控制提供了重要的支持。
污水泵浮球工作原理
污水泵浮球工作原理
污水泵浮球的工作原理是基于浮力原理和液位控制原理。
当水泵工作时，污水泵浮球会随着污水的液位变化而浮沉，从而控制污水泵的启停。
污水泵浮球通常由一个气囊和一个浮球组成。
当污水泵开始运行时，污水中的液位会随着污水的流入而逐渐上升。
当液位上升到一定水平时，浮球会浮起，同时气囊中的空气也会被压缩。
通过气囊中的压力传导到污水泵的控制器或开关上，使其实现自动控制。
当浮球浮起时，控制器或开关会接收到信号，触发污水泵停止工作。
此时，污水不再流入，液位开始下降，浮球也会跟着下沉。
当液位下降到一定水平时，浮球会下沉到一定位置，气囊中的空气会重新扩散，通过控制器或开关将信号发送给污水泵，触发其启动工作。
通过浮球的浮沉和气囊的压力变化，污水泵浮球实现了对污水泵的自动启停控制。
这种液位控制方式简单可靠，广泛应用于污水处理系统中。
水位控制器
排水泵站远程监控系统适用于城市排水泵站的远程监控及管理。泵站管理人员可以在泵站管理处的监控中心 远程监测站内格栅机的工作状态、污水池水位、提升泵组工作状态、出站流量、池内有害气体浓度等；支持手动 控制、自动控制、远程控制格栅机、排风机及提升泵的启停；图像监视站内全景及重要的工位。
浮球磁性开关液位控制器
图2浮球磁性开关外形结构示意图浮球磁性开关液位控制器（UQK-611、612、613、614型）是利用浮球内置 干簧开关动作而发出水位信号。因外部无任何可动机构，因此特别适用于含有固体、半固体浮游物的液体，如生 活污水、工厂废水等液体的液位自动报警和控制。
图3浮球磁性开关液位控制器安装示意图图2为浮球磁性开关外形结构示意图，它由工程塑料浮球、外接导线 和密封在浮球内的开关装置组成。开关装置由干簧管、磁环和动锤组成。其安装示意图如图3所示。当液位在下限 时浮球正置，动锤在浮球下部，浮球因为动锤在下部，重心向下，基本保持正置状态，发出开泵信号。
