箱式电阻炉使用说明书

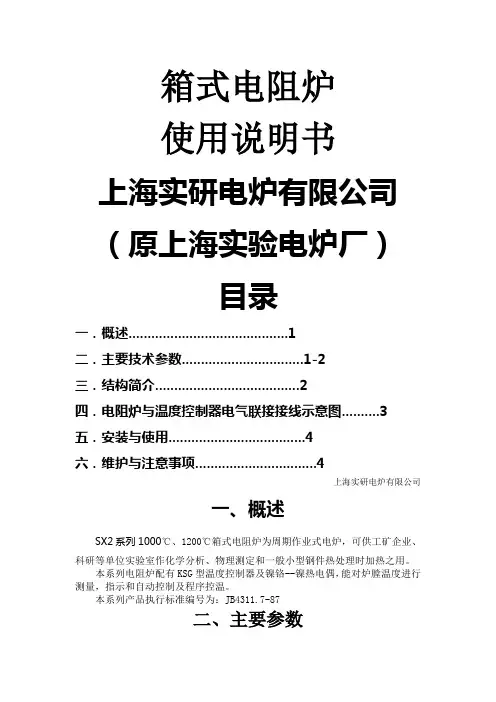

箱式电阻炉使用说明书上海实研电炉有限公司（原上海实验电炉厂）目录一．概述 (1)二．主要技术参数................................1-2三．结构简介 (2)四．电阻炉与温度控制器电气联接接线示意图 (3)五．安装与使用 (4)六．维护与注意事项 (4)上海实研电炉有限公司一、概述SX2系列1000℃、1200℃箱式电阻炉为周期作业式电炉，可供工矿企业、科研等单位实验室作化学分析、物理测定和一般小型钢件热处理时加热之用。
本系列电阻炉配有KSG型温度控制器及镍铬--镍热电偶，能对炉膛温度进行测量，指示和自动控制及程序控温。
本系列产品执行标准编号为：JB4311.7-87二、主要参数1、SX2系列1000℃1 上海实研电炉有限公司2、SX2系列1200℃三、结构简介本系列电阻炉炉壳用薄钢板经折边焊接制成。
内炉衬为高铝质耐火材料制成的矩形整体炉衬。
由铁铬铝合金丝绕制成螺旋状的加热元件穿于内炉衬上、下、左、右的丝槽中。
为了能有效地加快炉膛升温速度，提高温度控制精度，炉衬采用敞开式结构。
电炉的炉口砖，炉门砖选用轻质耐火材料，内炉衬与炉壳之间用耐火纤维，炉门转动灵活。
关闭时，压下手把，扣住门钩，炉门就能紧贴于炉口上。
开启时，只需往上稍提手把，脱钩后，将炉门置于左侧即可。
为了减少炉口的热损失，提高炉膛内温度的均匀性，在炉口靠近炉门处安放有一块档热板（该板在送取工件时需先取出）。
炉口下端装有炉门联锁的行程开关。
当炉门开启时，电炉电源便自动切断，从而保证操作安全。
测温用热电偶通过在开炉后的热电偶孔插入，并由固定座固定。
2 上海实研电炉有限公司四、电阻炉与温度控制器1、单相箱式电阻炉与温度控制器电气联接接线示意图2、三相型箱式电阻炉与温度控制器电气联接接线示意图3 上海实研电炉有限公司四、安装与使用1、本系列电阻炉不需要特殊安装，室内平整的地面或工作台（架）上均可安放。
但配套之温度控制器应避免受震动，且放置位置与电炉不宜太近，防止过热而影响控制部分的正常工作。
SX2-5-12箱式电阻炉

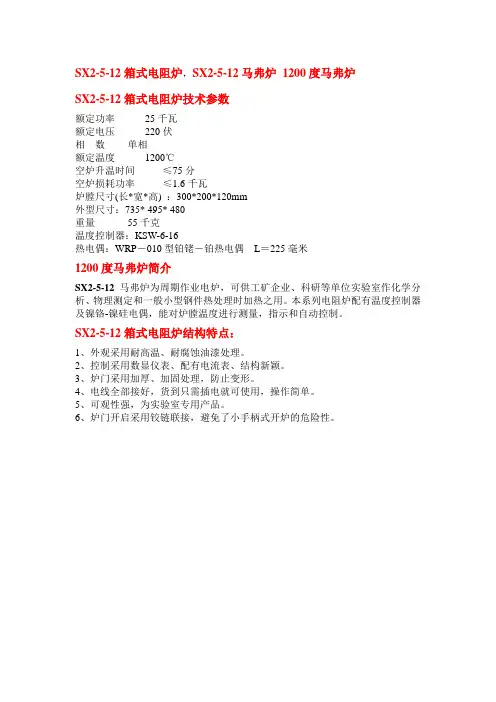

SX2-5-12箱式电阻炉，SX2-5-12马弗炉1200度马弗炉
SX2-5-12箱式电阻炉技术参数
额定功率25千瓦
额定电压220伏
相数单相
额定温度1200℃
空炉升温时间≤75分
空炉损耗功率≤1.6千瓦
炉膛尺寸(长*宽*高) ：300*200*120mm
外型尺寸：735* 495* 480
重量55千克
温度控制器：KSW-6-16
热电偶：WRP－010型铂铑－铂热电偶L＝225毫米
1200度马弗炉简介
SX2-5-12马弗炉为周期作业电炉，可供工矿企业、科研等单位实验室作化学分析、物理测定和一般小型钢件热处理时加热之用。
本系列电阻炉配有温度控制器及镍铬-镍硅电偶，能对炉膛温度进行测量，指示和自动控制。
SX2-5-12箱式电阻炉结构特点：
1、外观采用耐高温、耐腐蚀油漆处理。
2、控制采用数显仪表、配有电流表、结构新颖。
3、炉门采用加厚、加固处理，防止变形。
4、电线全部接好，货到只需插电就可使用，操作简单。
5、可观性强，为实验室专用产品。
6、炉门开启采用铰链联接，避免了小手柄式开炉的危险性。
SX2-5-12型箱式电阻炉操作规程

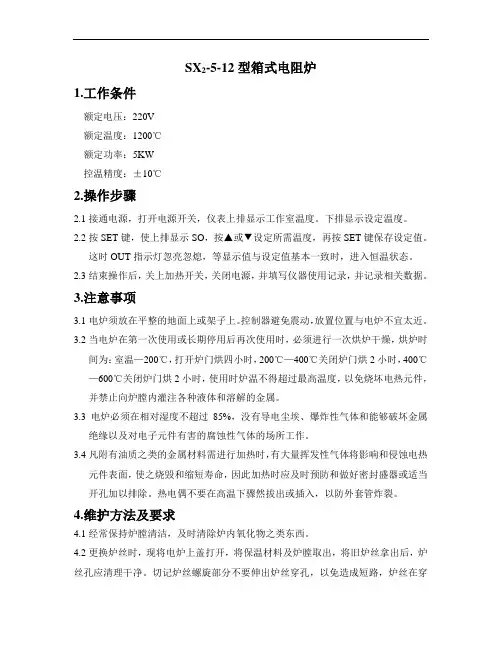

SX2-5-12型箱式电阻炉1.工作条件额定电压：220V额定温度：1200℃额定功率：5KW控温精度：±10℃2.操作步骤2.1接通电源，打开电源开关，仪表上排显示工作室温度。
下排显示设定温度。
2.2按SET键，使上排显示SO，按▲或▼设定所需温度，再按SET键保存设定值。
这时OUT指示灯忽亮忽熄，等显示值与设定值基本一致时，进入恒温状态。
2.3结束操作后，关上加热开关，关闭电源，并填写仪器使用记录，并记录相关数据。
3.注意事项3.1电炉须放在平整的地面上或架子上。
控制器避免震动，放置位置与电炉不宜太近。
3.2当电炉在第一次使用或长期停用后再次使用时，必须进行一次烘炉干燥，烘炉时间为：室温—200℃，打开炉门烘四小时，200℃—400℃关闭炉门烘2小时，400℃—600℃关闭炉门烘2小时，使用时炉温不得超过最高温度，以免烧坏电热元件，并禁止向炉膛内灌注各种液体和溶解的金属。
3.3电炉必须在相对湿度不超过85%，没有导电尘埃、爆炸性气体和能够破坏金属绝缘以及对电子元件有害的腐蚀性气体的场所工作。
3.4凡附有油质之类的金属材料需进行加热时，有大量挥发性气体将影响和侵蚀电热元件表面，使之烧毁和缩短寿命，因此加热时应及时预防和做好密封盛器或适当开孔加以排除。
热电偶不要在高温下骤然拔出或插入，以防外套管炸裂。
4.维护方法及要求4.1经常保持炉膛清洁，及时清除炉内氧化物之类东西。
4.2更换炉丝时，现将电炉上盖打开，将保温材料及炉膛取出，将旧炉丝拿出后，炉丝孔应清理干净。
切记炉丝螺旋部分不要伸出炉丝穿孔，以免造成短路，炉丝在穿入炉膛时在其拐弯处应将螺旋部分尽量拉开，以免造成局部短路而使炉丝熔断。
引出端套装绝缘陶瓷管后与接线柱连接，装配炉膛时应注意炉膛与炉口对正，保温材料填充严密。
4.3炉膛在长期使用后，由于应力会产生裂纹，特别是炉口部位。
如不危及结构强度可不必更换炉膛。
5.应急措施遇突然停电，须将仪器关闭。
箱式电阻炉操作规程

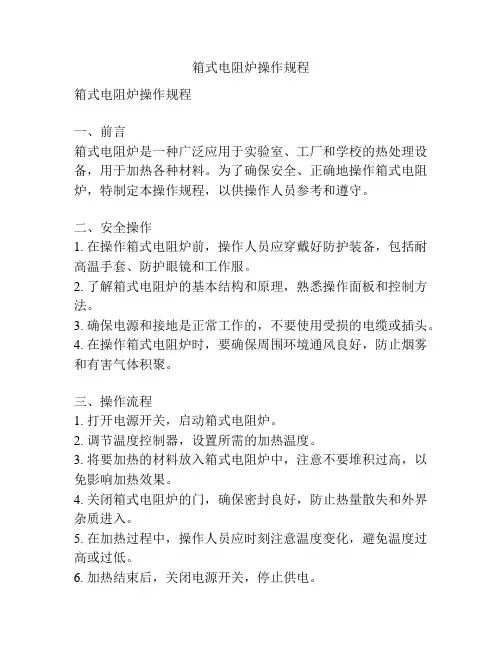

箱式电阻炉操作规程箱式电阻炉操作规程一、前言箱式电阻炉是一种广泛应用于实验室、工厂和学校的热处理设备，用于加热各种材料。
为了确保安全、正确地操作箱式电阻炉，特制定本操作规程，以供操作人员参考和遵守。
二、安全操作1. 在操作箱式电阻炉前，操作人员应穿戴好防护装备，包括耐高温手套、防护眼镜和工作服。
2. 了解箱式电阻炉的基本结构和原理，熟悉操作面板和控制方法。
3. 确保电源和接地是正常工作的，不要使用受损的电缆或插头。
4. 在操作箱式电阻炉时，要确保周围环境通风良好，防止烟雾和有害气体积聚。
三、操作流程1. 打开电源开关，启动箱式电阻炉。
2. 调节温度控制器，设置所需的加热温度。
3. 将要加热的材料放入箱式电阻炉中，注意不要堆积过高，以免影响加热效果。
4. 关闭箱式电阻炉的门，确保密封良好，防止热量散失和外界杂质进入。
5. 在加热过程中，操作人员应时刻注意温度变化，避免温度过高或过低。
6. 加热结束后，关闭电源开关，停止供电。
7. 打开电源开关后，等待箱式电阻炉冷却到安全温度后，方可打开门取出材料。
四、注意事项1. 在操作箱式电阻炉时，不得乱丢材料或工具，以免造成热炉内部短路或故障。
2. 不要在箱式电阻炉周围堆放易燃品或易爆品，防止发生火灾或爆炸。
3. 加热过程中，操作人员应保持警惕，防止触摸热炉或炉门，以免烫伤。
4. 操作人员在操作箱式电阻炉时，应专心致志，不要分心或长时间离开。
5. 使用箱式电阻炉时，必须按照炉子的额定功率和工作时间进行操作，不可超负荷使用或长时间连续加热。
五、维护保养1. 每次使用箱式电阻炉后，应及时清理炉子内外的杂质和灰尘，保持炉子的干净整洁。
2. 定期检查电阻炉的电源和电缆，确保正常使用。
3. 定期检查加热元件，如有损坏或老化，及时更换。
4. 不使用箱式电阻炉时，应将电源开关关闭，并断开外部电源。
六、紧急情况处理1. 在使用箱式电阻炉过程中，如发现异常情况，如异味、烟雾或噪声等，应立即停止使用，并关闭电源开关，排查问题。
箱式电阻炉
箱式电阻炉
一操作步骤：
1烘炉：首次使用或长期闲置又重新使用前都需做烘炉处理
接通电源确认开关处于打开状态：
关闭炉门，将控温仪设定2 0 0 ℃,按启动升温烘炉约2小时；
再升至4 0 0 ℃,烘炉约2小时，升至6 0 0 ℃烘炉2小时即可使用。
2各功能的调出顺序：
开启电源一仪器进入自检一测量范围显示一一PV屏显示测量温度/SV屏显示设定温度
二注意事项：
1箱外壳必须有效接地，以保证使用安全；
2炉内不得放入易燃易爆物品；
3炉内物品放置切勿过挤，四周必须留出空间，以利热空气循环；
4进入升温之前一定要先关好箱门，不然会因门开关未接触而造成温度不上升；
5当炉内温度接近设定值时，加热指示灯忽暗忽亮，反复多次，属正常现象。
一般情况下在显示温度达到设定温度1~2小时后，炉内温度进入恒温状态。
6箱内外应保持清洁，如长期不用，应在电镀件上涂中性油脂或凡士林，以防腐蚀，外面应套好塑料防尘罩，放置在干燥的室内。
7为避免高、低温变化过程中产生炉膛裂纹，忌骤冷骤热！！请按烘炉步骤使用，在高温状态下不要长时间开启炉门，禁止向炉膛内灌注液体及烧结水分含量较高的物品，这将会缩短炉膛及加热元件的使用寿命。
中温箱式电阻炉 SX-5-12
108
120
技术参数：
2
型号 工作电压（V） 额定功率(KW) 额定温度(℃)
SX-5-12 220/50Hz 5 1200
工作室尺寸(mm) （深*宽*高)
外型尺寸(mm)（深* 宽*高） 包装尺寸(mm)（深* 宽*高） 净重(kg) 毛重(kg)
300*200*120
700*465*540 800*570*700
中温箱式电阻炉SX-5-12
专业生产家：苏州江东精密仪器有限公司
Hale Waihona Puke 产品展示：产品用途：
箱式电阻炉专供工矿企业、大专院校、 科研单位的实验室做为化学元素分析和小 型钢件的淬火、退火、回火等高温热处理 用，还可做金属，石器、陶瓷的烧结、溶 解、分析等高温加热用。
产品特点
▲独特的门设计，使开门操作安全简便，确保炉内高温热气不外露。 ▲高精度智能数码显示仪表，控温系统采用微电脑芯片处理器，具有PID 调节特性，时间设定，温度修正，超温报警等功能，控温精度高。 ▲炉膛由高温耐火材料烧结而成，确保经久耐用。 ▲极好的门密封使得热量损失最小，增加了路内温度的均匀性。 选购件：智能型程序温度控制器.1600
箱式电阻炉操作规程样本
箱式电阻炉操作规程样本
1、电炉应平放在室内平整的地面或搁架上，避免震动。
2、安装防漏电开关，电炉可靠接地，控制器与电炉分开摆放并保持0.5米距离。
3、正确连接电炉与温度控制器，注意正负极，检查接线及电气性能无误后方可通电操作。
4、温度控制器的使用：打开电源开关，温控仪表的显示值为当前电炉内的温度值，按SET键一下，按▲或▼设置所需温度，按SET键确认并退出，仪表将按设定温度控制炉体加热。
5、当电炉初次使用或长期停用再次使用时，必须进行烘炉干燥：接通电源后200℃工作4小时，将炉门略打开放走潮气，再600℃工作4小时。
6、严禁在额定温度以上工作，电炉长期工作时的温度比额定温度低50℃。
7、电炉应保证在不大于40℃，相对湿度不大于80%，周围没有导电尘埃或爆炸性气体和腐蚀性气体的场所使用，电炉应远离易燃易爆易挥发物品。
8、炉门轻开轻关，取放被加热工件时轻拿轻放，禁止向炉膛内直接灌注液体，保持炉膛内的清洁。
9、操作结束，关闭电源。
箱式电阻炉操作规程范本（2篇）
箱式电阻炉操作规程范本一、安全操作规范1. 操作人员需事先穿戴好劳动防护用品，包括防护眼镜、防护手套、防护服等，确保自身安全。
2. 操作前必须检查电炉设备及相关连接设施是否完好无损，发现问题及时报修或更换。
3. 严禁在电炉工作区域周围摆放易燃、易爆、腐蚀性等危险物品，确保工作环境清洁整洁。
4. 禁止将湿手或带有金属物品接近电炉开关和其他设备，以免引发电击事故。
5. 操作完毕后，应将电炉开关关闭，断开电源，确保电炉停止运行。
二、操作流程规范1. 打开电炉门，将待加热物品放置在电炉内部。
2. 关上电炉门，确保电炉门严密关闭。
3. 接通电源，打开电炉开关。
4. 设置所需加热温度和时间，并调整加热功率。
5. 开始加热过程后，定时观察温度变化情况，确保加热过程稳定进行。
6. 如需要对加热温度进行调整，应先关闭加热功率，等待电炉温度降至设定值以下后再进行调整。
7. 加热过程结束后，关闭电炉开关，断开电源。
8. 等待电炉冷却至安全温度后，打开电炉门，取出加热完毕的物品。
9. 清理电炉内部和外部的杂物、灰尘等，保持电炉的干净整洁。
三、注意事项1. 禁止将湿手或带有金属物品接近电炉开关和其他设备，以免引发电击事故。
2. 加热物品时应根据实际需求调整加热功率、温度和时间，以避免过度加热或加热不足。
3. 加热物品时应密切观察温度变化情况，如发现异常应及时停止加热，并检查电炉设备是否存在故障。
4. 加热完毕后应及时关闭电炉开关，并断开电源，确保电炉停止运行。
5. 操作人员不得随意离开电炉工作区域，以防发生意外情况。
6. 禁止在电炉周围摆放易燃、易爆、腐蚀性等危险物品，以保证工作环境的安全性。
7. 在加热过程中，操作人员需保持警觉，注意观察电炉是否正常运行，如发现异常应立即停止工作。
8. 对于加热物品的取出，应等待电炉冷却至安全温度后再进行操作。
9. 操作人员需定期对电炉进行保养和维护，确保设备的正常运行。
四、紧急情况处理1. 如发生电炉设备故障或异常情况，应立即停止使用，并报告相关技术人员进行处理。
箱式电阻炉操作规程
箱式电阻炉标准操作规程
1、目的：建立箱式电阻炉的标准操作规程。
2、范围：适用箱式电阻炉的操作。
3、责任：QC检验员对本标准的实施负责。
4、程序：
4.1 将坩埚放入箱式电阻炉内，关上炉门。
旋转温度指示仪面部右下角螺钉，将温度指示调节仪之设定指针调整至所需工作温度位置。
合上电源插头，按动直键开关接通电源，此时，温度指示仪左边绿色指示灯亮。
待温度指示调节仪指示针升高至设定温度值时，在温度指示仪作用下，通过接触器使电炉断电，此时温度指示仪右边红色指示灯亮，炉温度逐渐下降，开始计时，当温度指示针退离设定温度时，在温度指示仪作用下，通过接触器又使电炉通电，此时温度指示仪左边绿色指示灯亮。
到规定时间后，按动直键开关，关上电源，拔下电源插头。
开启炉门，取出坩埚后，合上炉门。
- 1 -。
SX-2.5-12箱式电阻炉
SX-2.5-12箱式电阻炉目录一、用途 (2)二、主要技术指标和参数 (2)三、仪器结构 (2)四、仪器使用及注意事项 (3)五、仪器成套及技术文件 (3)本仪器为精密、低温制冷仪器，使用前请详阅说明书，谨慎操作！一、产品简介SX-2.5-12箱式电阻炉周期作业式，供实验室、工矿企业、科研单位作元素分析测定和一般小型钢件淬火、退火热处理等用。
本系列电阻炉外形均为长方形，炉壳系采用角钢、冷轧板焊接制成，表面静电喷涂。
炉膛采用耐火材料烧结成形，加热元件置于其中，炉膛与炉壳之间用保温材料砌筑，炉门通过铰架固定于炉口处，启闭简便。
配套控制器与电炉分体连接，以适应工作位置的安装摆放。
控温仪表分为指针式A：数显式AS：智能式ASP:智能多段二、技术指标★额定功率(KW):2.5★电源电压(V):220★额定温度(℃):1200★空炉升温时(Min):≤70★工作室尺寸(mm)(D×W×H):200×120×80★外形尺寸(mm) (L×W×H):520×360×450★配套控制器型号:KSW-6-16★重量(KG):45One, product introductionSX-2.5-12box-type resistance furnace cycle operation type, for laboratory, industrial and mining enterprises,scientific research units for element analysis and general small steel parts quenching, annealing and other. This series of resistance furnace shape is rectangular, the furnace shell with angle steel, cold-rolled plate made of the welding, surface electrostatic spraying. Furnace refractory material sintering, the heating element disposed therein, between the furnace and shell insulation materials building, door by the hinge support is fixed on the furnace mouth, opening and closing is simple. Matching controller and electric connected, in order to adapt to the working position of the mounting arrangement. Temperature control instrument for pointer type A: digital display type AS: intelligent ASP: intelligent multi segmentTwo, technical indicatorsOf rated power ( KW ):2.5In the power supply voltage ( V ):220Of ( c ):1200 of the rated temperatureOf empty furnace temperature ( Min ):70In the studio size (mm ) ( D * W * H ):200x 120x 80Of dimensions ( mm ) ( L * W * H ):520x 360x 450 Of matching controller type: KSW-6-16Of weight ( KG ):45。
SX2-2.5-12型箱式电炉的操作规程
1．目的
规定了箱式电炉的操作方法，规范了检验人员的操作，以确保设备的正常使用及操作结果的准确性。
2．范围
适用于SX2-2.5-12型箱式电炉及类似型号。
3．参考文件
3.1箱式电炉使用说明书
4．定义
无
5．职责
实验室人员负责按照本方法执行
6．程序
6.1操作步骤
6.1.1接通电源，将样品放入炉内，关好炉门，打开电源开关，温度显示为箱内温度，
电压，电流表显示当前电压，电流。
6.1.2调节温度设置旋钮，设置所需的温度。
6.1.3测试结束时关闭电源，待样品降温后，取出放置到干燥器内冷却。
6.2注意事项：
6.2.1使用时切勿超过箱式电炉的额定温度。
6.2.2禁止向炉内灌注任何液体。
6.2.3不得将沾有水或油的试样放入炉内，也不得将沾有水或油的坩埚钳装取试样。
6.2.4取样品时，注意使用隔热手套及工具，以防烫伤。
6.2.5试样应放在炉内中间，整齐放好，切勿乱放。
6.2.6不要随便触摸电炉，以免烫伤。
6.2.7使用完毕后，应切断电源。
6.2.8操作人员应严格按照设备的操作规程进行操作。
6.2.9设备应放在干燥通风良好，无腐蚀性气体的地方。
6.2.10测试完成后，如果炉内有残渣，待冷却至室温后清除。
6.2.11当电炉第一次使用或长期停用后再次使用时，必须进行烘炉，其过程如下：
1)当室温升到200℃4小时（打开炉门让水蒸气散发）
2)当200℃到600℃4小时（关闭炉门）
3)当600℃到800℃2小时（关闭炉门）
7.相关文件
无
8.相关记录
无。
17 SX-5-12A箱式电阻炉作业指导书
SX-5-12A箱式电阻炉作业指导书1.目的采用正确的操作方法，规范操作和维护本仪器，以达到提供科学、准确、有效的数据的目的。
2.适用范围适用于指导SX-5-12A箱式电阻炉的操作及维护。
3.职责实验室仪器操作人员必须认真负责按照操作规程操作本仪器，并出具准确的数据。
定期校准，及时保养和维护。
4.操作规程4.1 将电炉平放在室内平整的地面上，或适当的工作台上，禁用木制架且远离其他怕热易燃的东西4.2 设备检查:开炉前应对设设备作一次全面检查,检查电器控制箱内是否有工具或其他导电物质,炉内若有遗忘的工件存在应及时清除,特别是电热元件的接线柱,必须确保没有松动现象,安全防护罩必须完整有效。
对电器和仪表的检查应有专人负责,当确认设备无任何隐患时,方许开炉工作。
4.3炉子起动:将控温仪表的温度控制指示数字调整到待加热物品要求温度的位置上,然后接通设备总电源开关,打开仪表和加热炉开关,炉子开始升温至工艺温度。
加热炉升到工艺温度后要按校温技术规程的要求进行测校温。
调整仪表温度时,要注意:表温=炉温—修正值。
4.4 KSW型电炉温度控制器的操作方法：4.4.1打开开关，显示窗上排显示“In-分度号（P,C,K,S）”，下排显示“量程值”约3秒后进入到正常显示状态。
①“RUN/AT指示灯：运行时此灯点亮，运行结束时熄灭；自整定时此灯闪烁。
②“OUT”指示灯：有加热输出此灯点亮，反之熄灭。
③“ALM”指示灯：超温报警时此灯点亮，反之熄灭。
4.4.2温度及恒温时间设定：①点击“设定”键，进入到温度设定状态。
②可以通过移位、增加、减小键修改到所需温度值。
③再次点“设定”键，退出此设定状态。
第1页共1页4.4.3蜂鸣器鸣叫时可以按任意键消音。
4.4.4在设定状态下若1分钟之内无任何键按下，控制器会自动返回到正常显示状态。
4.4.5若控制器显示窗上排显示“--”，表示温度传感器或控制器本身故障。
4.5出炉:按加热物品要求充分保温后即可出炉，出炉操作时要注意切断加热器电源,卸下炉内零件要防止灼伤等事故出现。
箱式电阻炉使用说明
箱式电阻炉使用说明一、安全注意事项1.在使用电阻炉前，应仔细阅读使用说明书，并按照说明书上的要求进行操作。
2.在使用过程中要特别注意电源的安全，确保电源插头与电源插座连接良好，避免出现电源短路或电源线过热等情况。
3.使用过程中要注意防止烫伤、电击等意外事故的发生，可戴手套和绝缘鞋，同时避免触摸加热元件和炉体等部位。
4.使用过程中应保持良好的通风环境，避免烟雾和有毒气体引起的健康问题。
5.在使用过程中应保持炉体周围的环境整洁，避免发生火灾和事故。
二、使用步骤1.将箱式电阻炉放置在平坦、稳固的工作台上，并确保周围没有易燃易爆物品。
2.打开电源总开关，确保电源插头已正确插入插座，此时电阻炉的控制面板将显示电流、电压和温度等信息。
3.根据需要调整加热参数，包括设定温度、加热时间和功率等，可通过控制面板上的按钮实现。
4.将待加热或烘干的物体放置在电阻炉内，注意物体的尺寸和数量不得超过电阻炉的容量，以免影响加热效果。
5.在加热过程中，可通过观察控制面板上的温度显示和指示灯的状态来了解炉体温度和加热情况。
6.加热完成后，将电源总开关关闭，待电阻炉冷却后，即可打开炉门取出物体。
7.使用完毕后，应及时清理炉体内外的杂物和积灰，以确保电阻炉的正常工作。
三、维护保养1.定期检查电阻炉的电源线和插头是否有损坏，如有损坏应及时更换。
2.注意定期清理炉体内部和外部的积灰和杂物，可使用干净的布或软刷进行清洁。
3.在关闭电源总开关后，不要立即进行炉体清洁，待电阻炉完全冷却后再清理，避免烫伤和其他意外伤害。
四、常见故障及排除方法总之，正确使用箱式电阻炉能够提高工作效率、确保实验结果的准确性，但在使用过程中需要特别注意安全事项，并进行定期的维护保养工作，以延长电阻炉的使用寿命。
箱式电阻炉的操作规程
箱式电阻炉的操作规程一、操作前准备1.检查箱式电阻炉的外观和内部设备，确保无损坏或异物。
2.检查电源接线是否牢固，电源有无漏电等问题。
3.定期检查、清洁和维护炉内的电阻丝和加热元件。
二、启动电阻炉1.打开炉门，确保炉腔内无杂物。
2.接通电源，检查电源电压是否与额定电压一致。
3.确保温控器和计时器都处于关闭状态。
4.将要热处理的物件放置在炉腔内，并确保与炉腔壁保持一定的距离。
三、操作步骤1.根据工艺要求，调整炉温和时间控制器的设定值。
注意遵守物件的加热曲线。
2.打开温度控制器的电源开关，并将设定温度调节到初始加热温度。
3.等待电阻炉加热到设定温度，并保持一段时间使温度稳定。
4.打开加热继电器，让电流通过电阻丝加热物件。
5.监控加热过程中温度的变化，并调整加热功率和时间控制器以控制加热速度和温度曲线。
6.加热结束后，关闭加热继电器，断开电源。
7.打开炉门，取出热处理完毕的物件。
注意使用防热手套，避免烫伤。
8.关闭温度控制器，将设定温度调节至最低。
四、安全注意事项1.在操作过程中，严禁将炉门打开太大，以免大量热量损失，影响工艺效果。
2.加热过程中，应随时观察箱式电阻炉的运行状态，确保正常运转。
3.不得在炉腔内放置易燃、易爆物，以防发生火灾事故。
4.炉门打开后，应等待一段时间，确保炉腔内温度降低后再放入新物件。
5.禁止在操作过程中敲击箱体或开关，以免损坏设备。
6.操作人员应穿戴防护设备，如防热手套、防热服等，以免受伤。
以上是箱式电阻炉的操作规程，希望能对用户在使用电阻炉时有所帮助。
操作时请务必严格按照规程进行，确保操作安全和工艺效果。
箱式电阻炉的操作方法
箱式电阻炉的操作方法
1. 将箱式电阻炉放置在平稳的工作台或地面上，确保周围无易燃物和易燃气体。
2. 插入电源线并确保电源与电阻炉的额定电压相匹配。
3. 打开电源开关，此时电阻炉将开始通电。
4. 设置所需的温度和时间参数，通常可以通过控制面板或控制器实现。
根据具体机型，可能需要按下“设置”按钮或旋转调节旋钮，然后按下“确认”按钮。
根据指示灯的提示或显示屏上的数字，调整和确认所需的温度和时间。
5. 等待电阻炉达到设定温度。
这可以通过观察指示灯的变化或控制面板上的温度显示来判断。
6. 打开炉门，将待加热物品放置在合适的加热架或容器上，注意避免接触炉壁、加热管等热源。
7. 关闭炉门，确保炉门紧闭，避免热量散失。
8. 根据所需的加热时间，等待加热过程完成。
9. 加热完成后，将电阻炉的温度调节至最低温度或关闭电源开关。
10. 等待电阻炉冷却后，再打开炉门取出加热过的物品，注意避免烫伤。
11. 清洁电阻炉内部和外部，确保无遗留物和杂质，以保持电阻炉的正常运行和延长使用寿命。
请注意，以上仅为一般的操作方法，具体操作步骤可能因不同型号的箱式电阻炉而有所差异，建议在操作前阅读和遵守电阻炉的使用说明书或咨询专业人士的指导。
同时，使用电阻炉时需要注意安全，避免触碰电源和热源，避免在没有操作
和监控的情况下离开电阻炉。
SX2-5-12箱式电炉使用说明安装与使用
SX2-5-12箱式电炉使用说明安装与使用：
1.电炉不需特殊安装,只需平放在室内地面或台架上。
控制器应放在工作台上,工作台面的倾斜度不得超过5度.控制器离电炉最小距离不得少于0.5米.控制器不宜放在电炉上面,以免影响控制器正常工作.
2.与控制器及电炉相连的电源线,开关及熔断器的负载能力应稍大于电炉的额定功率.
3.接线时,首先转松控制器外壳左右两侧的螺钉,然后将罩壳上翻,按图示接好电源线.控制器与电炉的连线及热电偶连接线(最好使用补偿导线).将热电偶从热电偶固定座的小孔中插入炉膛,孔与热电之间间隙用石棉绳堵塞,然后固定.(注意:电源的相-与中线不可接反,为了操作安全,控制器和电炉均需可靠接地)
4.检查接线无误后即可通电,首先合上电源开关,然后将控制器面板上的钮子开关拔向开的位置,调节设定按钮,把温度设定到您所需要的度数上，如果把设定开关拔向测量位置上,红灯灭(NO),亦有接触器的吸合声响,电炉通电,电流表指示加热电流值,温度随炉内温度升高而徐徐上升,说明工作正常.
当温度上升至设定的所需要温度时,红灯灭(NO),绿灯亮(YES),电炉自动断电,停止升温.稍后,当炉内温度稍微下降,绿灯灭,红灯亮,电炉又自动通电.周而复始,达到自动控制炉内温度的目的.
5.为了检查断偶保护装置是否正常工作,其方法是:松开热电偶一端,此时测温指示迅速上升到最高点亦自动切断加热电源,则断偶装置良好,重新接好的热电偶后,可正常工作.
6.烘炉,当电炉第一次使用或长期停用后再次使用时,必须进行烘炉.其过程如下:
当室温升到200℃4小时(打开炉门让水蒸气散发)
当200℃到600℃4小时(关闭炉门)
当600℃到800℃2小时(关闭炉门)
7.使用完毕,首先将控制面板上的钮子开关拔向关的位置,然后切断总电源开关。
箱式电阻炉操作规程
箱式电阻炉操作规程1.目的：建立箱式电阻炉操作规程，指导正确操作该设备。
2.范围：适用于箱式电阻炉的操作。
3.职责：检验人员对本规程的实施负责。
4.程序：4.1检查仪器是否放置在平整的工作台上，其配套之温控器应避免震动，放置位置与电炉不宜太近，防止过热而影响电子元件的正常工作。
4.2将热电偶从热电偶固定座的小孔中插入炉膛，孔与热电偶之间间隙用石棉绳填塞，然后固定。
4.3揭开温度控制器罩壳，按“电阻炉与温度控制器电气联接线示意图”联接温度控制器、电炉、热电偶、炉门安全开关。
4.4拆除温度指示仪防震短路线，否则温度指示仪指针被锁住不动。
4.5将热电偶短接，旋动温度指示仪面部下端中间螺钉，调整零位基准点。
4.6旋动温度指示仪面部右下角螺钉，将温度指示仪指针调整至所需工作温度的位置。
4.7将待处理样品放入炉膛，关好箱门。
4.8检查各部分接线无误后，合上电源，拨动开关接通电源，此时温度指示仪左边绿色指示灯亮。
4.9自动仪表控制加热，恒温。
4.10当仪器停止并经适当降温后，用坩埚钳取出样品。
4.11填写记录。
5.注意事项：5.1当电炉第一次使用或长期停用后再次使用，必须进行烘炉干燥。
烘炉温度与时间：室温——200℃4小时，打开炉门进行；200℃——600℃4小时。
5.2电炉使用时，炉温不得超过额定温度，以免损坏加热元件，并禁止向炉膛内直接灌注各种液体及溶解金属，经常消除炉膛内的炉屑、炭化物，以保证炉膛的清洁。
5.3在搬运温度控制器时，须将温度指示仪防震短路接好。
5.4连接电源时，相线与中心线不可接反，否则会影响温度控制器的正常工作，并有触电危险，在电源线的前极，需另装开关，以便控制总电源。
5.5连接热电偶面与温度控制器的导线应用补偿导线，以清除冷端温度变化所引起的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SX2系列
箱式电阻炉
━━━使用说明书━━
INSTRUCTIONS
宁波凯诺仪器有限公司
目录
一概述
二主要技术参数
三工作环境
四结构说明
五操作步骤
六注意事项
一、概述
箱式电阻炉SX2-5-12型，适用于工业产品的烘干及加热，亦可作各种产品的表面处理，陪烧、烘干及加热固化等。
二、主要技术参数
工作尺寸：300×200×120mm（深×宽×高）
工作温度：室温～1200℃
加热功率：5KW
加热元件：电阻丝
加热方式：电加热
控温方式：XMTA3301指针仪表
调功方式：接触器
工作电源：220V/380V 50Hz
三、工作环境
1.环境温度：-10-40℃
2.相对湿度：≤85%RH
3.无易燃、易爆、腐蚀性气体尘埃，避免有振动和冲击力的场合。
四、结构说明
1.电阻炉炉膛采用耐高温砖制作，外壳采用Q235A制作，钢材均经防锈处理，箱体表面喷有硝基喷漆；
2.本设备为电热管加热，接触器调控；
五、操作步骤
1.按电阻炉功率配装负荷开关，接妥电源线和接地线，并检查电气线路；
2.打开干燥箱门，将工件或试件放入电阻炉，关闭箱门；
3.设定产品烘烤温度：
a:开启电源开关、电源指示灯亮；
b:扭动XMTA3301指针仪表器上的指针，使指针显示为产品所需烘烤温度值；c:仔细观察XMTA3301指针仪表上显示器显示的温度是否有过冲和欠调现象；d:使XMTA3301指针仪表器显示的数字到产品所需烘烤温度; （等温度到达后,仪表动作几次再设置到所需烘烤温度值）；
4.使用完毕，切断电源开关，关闭总电源；
注意：使用电阻炉时温度升到200℃时需保温，再升400℃时也需要保温，按照此方法操作使用，电阻炉不易损坏。
六、注意事项
1.箱体必须经可靠接地。
2.请详阅各种仪表、仪器使用说明书再操作使用电阻炉。
3.工件或试件不可放置过密，以保证热风顺循环。
4.电阻炉恒温时，避免开门，以减少工作室温度波动的可能。
5.本电阻炉出厂时已经技术调整，所有结构不得随易更改。
6.本设备勿需特殊维护，但用户应定期检电气元件和传动部件，及时更换
易老化元件，传动部件应定期加润滑油；设备在长久未使用后重新使用时，应全面检查后才能投入使用。
7.设备出现故障时，请及时找专业人员排除，或与生产厂家联系。
注意:此烘箱属非防爆型烘箱，严禁带有易燃、易爆、易挥发的产品放入箱内，以免发生爆炸，造成不必要的损失！。
