10万方-城镇生活污水处理计算书
10万吨污水处理厂计算说明书(氧化沟法)
本设计采用地下湿式矩形合建式泵房，设计流量选用最高日最高时流量 Q 1.5046 m3 s 130000 m3 d 。 （1）泵房形式
为运行方便，采用自灌式泵房。自灌式水泵多用于常年运转的污水泵站，它 的优点是：启动及时可靠，管理方便。该泵站流量小于 2m3/s，且鉴于其设计和 施工均有一定经验可供利用，故选用矩形泵房。由于自灌式启动，故采用集水池 与机器间合建，前后设置。大开槽施工。 （2）工艺布置
①集水池最低工作水位与所需提升最高水位之间的高差为：
2.29（- -5.77） 8.06m
② 出水管管线水头损失 每一台泵单用一根出水管，其流量为 Q1 376.2 L s ，选用的管径为 DN600mm 的铸铁管，查《给水排水设计手册》第一册常用资料得流速 v 1.33 m s （介于
0.8～2.5 m s 之间），1000i 3.68。出水管出水进入一进水渠，然后再均匀流入
h0— 计算水头损失，m； g— 重力加速度，m/s2；
k— 系数，格栅受污物堵塞时水头损失增大倍数，一般采用 3；
ζ— 阻力系数，与栅条断面形状有关，可按手册提供的计算公 式和相关系数计算；设栅条断面为锐边矩形断面，β=2.42。
h1=h0k=β(s/b)4/3v2ksinα/2g =2.42×(0.01/0.01)4/3×0.82×3×sin60°/19.6 =0.21(m) （3）栅后槽总高度 H，m 设栅前渠道超高 h2=0.3m H=h＋h1＋h2=0.7+0.21+0.3=1.21(m) （4）栅槽总长度 L，m L=L1+L2+1.0+0.5+H1/tgα 式中，H1—栅前渠道深，H1=h+h2，m L=0.69＋0.35＋0.5＋1.0＋(0.7＋0.3)/tg60° =3.12(m) （5）每日栅渣量 W，m3/d W=86400QmaxW1/1000kz = 86400 0.375 0.1 =2.49(m3/d) ＞0.2(m3/d) 1000 1.30 总栅渣量 W=2.49 4=9.96(m3/d) 采用机械清渣。
10万m3生活污水处理厂设计
1 绪论1.1 本课题研究的背景水是一切生物生存必不可少的物质之一，没有水的世界是无法想象的。
虽然我国水资源总量非常丰富，居世界第六位，但是由于人口众多，人均占有仅2300m3，约为世界平均的1/4，属世界缺水国家之一。
人民生活离不开水，工农业生产发展更离不开水，无论是生活污水还是工业废水都会带来不同程度的污染。
城市污水处理的滞后，已经成为影响我国区域水污染防治目标实现的一个重要因素，并且严重制约了城市社会经济的可持续发展，所以加快建设城市污水集中处理刻不容缓[1]。
近年来，国家在污水处理方面又加大了一些工程建设投入，兴建了一批城市污水处理厂，在工业废水治理和城市污水处理方面取得了很大进展，克服了与国外一些大城市共同存在的自动化缺乏，管道堵塞、设备过时和工作强度过大等的操作问题[2]。
据初步估算，近3年我国城市污水处理厂规模的增长相当于建国50多年的建设总量。
目前我国新建的城市污水处理厂所采用的工艺中，各种类型的活性污泥法仍为主流，占90%以上，其余则为一级处理、强化一级处理、生物膜法及与其他处理工艺相结合的自然生态净化法等污水处理工艺技术。
随着城市水体富营养化程度加剧，各种具有除磷脱氮的新工艺开始应用，污水处理工艺技术由过去只注重去除有机物发展为具有除磷脱氮功能。
城市污水处理的重点和难点转为氮、磷营养物质的去除。
面对淡水资源的宝贵要求，人们重新认识再生水，把再生水利用的渠道拓宽，因地制宜根据需要确定利用途径，充分利用经污水处理厂净化后的再生水[3]。
总之，在实现四个现代化过程中，水污染控制技术对环境保护、促进工农业生产和保障人民健康有着现实意义和深远影响，并使经济建设、城乡建设与环境建设同步规划、实施和发展。
这样才能实现经济效益、社会效益和环境效益的统一[4]。
1.2 本课题研究的意义随着工农业生产的迅速发展和人民生活水平的不断提高，用水紧张和污水排放的问题已越来越突出。
在国家可持续发展的新政策下，环境保护已受到各级政府和全国人民的重视，同时根据我国经济发展和环境保护需求，结合我国环境保护最新研究成果及国际环境保护技术水平和发展趋势，提出一套合理、经济、运转效率高的工艺流程对污水进行处理，以达到标准排放。

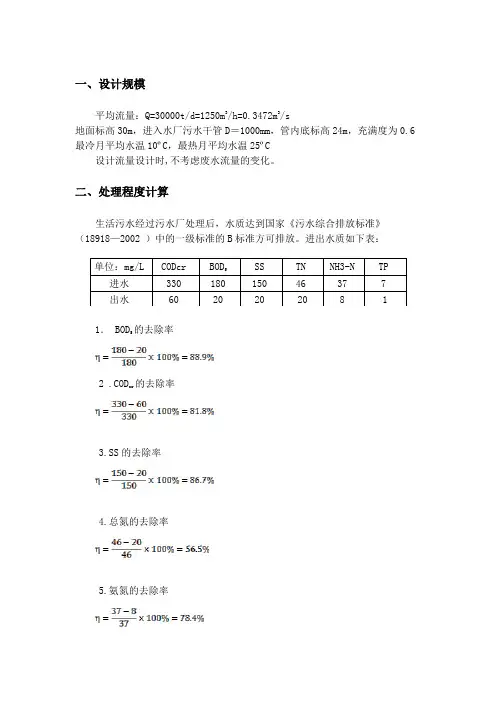

生活污水处理计算书
