光纤跳线接口-详细图解上课讲义

存!带图解光纤跳线接口定义用途FC、SC、ST、PC、APC、LC、MTRJ、MPO、MU、SMA、FDDI、E、D4PDF.pdf

光纤跳线接口-详细图解光纤跳线就是两头有连接器的光纤，它的作用是做为从设备到光纤布线链路的路接线，一般在光端机，，光纤收发器等设备和终端盒之间的连接。

而尾纤是只有一头有连接器的光纤，下面对网络工程中几种常用的光纤连接器进行详细的说明：光纤跳线的接口类型常见的有FC、SC、ST、PC、APC、LC这几种，FC接头的光纤跳线多用于配线架上，而SC接头的光纤跳线多用于路由器交换机上。

另外还有MTRJ、MPO、MU、SMA、FDDI、E2000、D4等各种形式的光纤接口类型。

常见的几种光纤跳线接口类型含义如下：FC 圆型带螺纹常用于光端机等设备ST 卡接式圆型常用于终端盒设备SC 卡接式方型常用于光纤收发器PC 微球面研磨抛光(光纤接头端面)APC 呈8度角并做微球面研磨抛光(光纤接头端面)光纤跳线接口图解：光纤跳线接头是用户在选购光纤跳线时必要考虑的一个问题，弄明白各种光纤跳线接头的含义能帮助用户更快的找到自己想要的产品。

①FC型光纤跳线：外部加强方式是采用金属套，紧固方式为螺丝扣。

一般在ODF侧采用(配线架上用的最多)②SC型光纤跳线：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。

(路由器交换机上用的最多)③ST型光纤跳线：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。

(对于10Base-F 连接来说，连接器通常是ST类型。

常用于光纤配线架)④LC型光纤跳线：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。

(路由器常用)⑤MT-RJ型光纤跳线：收发一体的方形光纤连接器，一头双纤收发一体ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定，缺点是容易折断;SC连接头直接插拔，使用很方便，缺点是容易掉出来;FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。

MTRJ型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。

图解光缆、终端盒、尾纤、跳线的作用和接法

图解光缆、终端盒、尾纤、跳线的作用和接法在网络布线中，通常室外（楼宇之间连接）使用的是光缆，室内（楼宇内部）使用的是以太双绞线，那么，楼外的光缆传输媒介与楼内以太网传输媒介之间如何转换？其中，又用到了什么设备？它们的作用是什么？之间的关系又如何呢？连接关系步骤1：室外光缆光缆接入终端盒，目的是将光缆中的光缆纤芯与尾纤进行熔接，该尾纤插到终端盒的耦合器一端，耦合器另一端通过光纤跳线，将其引出。

步骤2：将光纤跳线接入光纤收发器，目的是将光信号转换成电信号。

步骤3：光纤收发器引出的便是电信号，使用的传输介质便是双绞线。

此时双绞线可接入网络设备的RJ-45口。

到此为止，便完成了光电信号的转换。

说明：现在网络设备有很多也有光口（光纤接口），但如果没有配光模块（类似光纤收发器功能），该口也不能使用。

连接示意如下图所示：光缆、跳线、光纤收发器的连接关系光缆终端盒、尾纤的作用和接法光缆终端盒作用：终接光缆，连接光缆中的纤芯和尾纤。

光缆终端盒：是一条光缆的终接头,它的一头是光缆，另一头是尾纤，相当于是把一条光缆拆分成单条光纤的设备。

光缆通过光缆终端盒熔接成端，内部纤芯与尾纤熔接。

其内部结构如下图所示。

光缆终端盒内部与尾纤接续盒和终端盒是不一样的：接续盒的作用是接续两根光缆（比如光缆断了，或者需要延长，就可以用接续包连接两个光缆），是全密封的，可以防水，但是它无法固定尾纤。

终端盒的作用是将光缆熔接出尾纤，不防水，内部结构一边可固定光缆，一边可固定尾纤。

下图为光缆接续盒。

光缆接续包例如：一根4芯的光缆（光缆中有4根纤芯），那么，这根光缆经过终端盒，便可熔接出最多4根尾纤，即往外引出4根跳线。

上图，只熔接了2根，也就往外引出了2根跳线。

光纤耦合器：也叫法兰，可实现两根尾纤的对接。

各种型号的光纤耦合器，对应不同型号的尾纤光纤跳线：跳纤两头都是活动接头，把跳线剪断就成了两根尾纤。

光纤跳线，剪断了就是两根尾纤光纤尾纤：一端有连接头，另一端是一根光缆纤芯的断头。

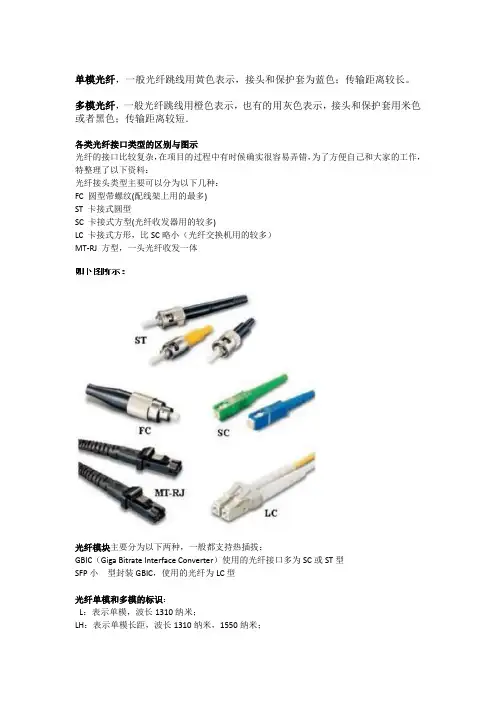

光纤跳线的颜色和接头

单模光纤，一般光纤跳线用黄色表示，接头和保护套为蓝色；传输距离较长。

多模光纤，一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短．各类光纤接口类型的区别与图示光纤的接口比较复杂，在项目的过程中有时候确实很容易弄错，为了方便自己和大家的工作，特整理了以下资料：光纤接头类型主要可以分为以下几种：FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(光纤收发器用的较多)LC 卡接式方形，比SC略小（光纤交换机用的较多）MT-RJ 方型，一头光纤收发一体光纤模块主要分为以下两种，一般都支持热插拔：GBIC（Giga Bitrate Interface Converter）使用的光纤接口多为SC或ST型SFP小型封装GBIC，使用的光纤为LC型光纤单模和多模的标识：L：表示单模，波长1310纳米；LH：表示单模长距，波长1310纳米，1550纳米；SM：表示多模，波长850纳米；SX/LH：表示可以使用单模或多模光纤；单模光纤的传输距离要比多模光纤远。

另外，如下图所示，在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/APC”等，其含义如下：“/”前面部分表示尾纤的连接器型号：“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。

传输设备侧光接口一般用SC接头“LC”接头与SC接头形状相似，较SC接头小一些。

“FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。

“/”后面表明光纤接头截面工艺，即研磨方式：“PC”微球面研磨抛光，在电信运营商的设备中应用得最为广泛，其接头截面是平的，。

“UPC”的衰耗比“PC”要小，一般用于有特殊需求的设备，一些国外厂家ODF架内部跳纤用的就是FC/UPC，主要是为提高ODF设备自身的指标。

“APC”呈8度角并做微球面研磨抛光，可改善电视信号的质量。

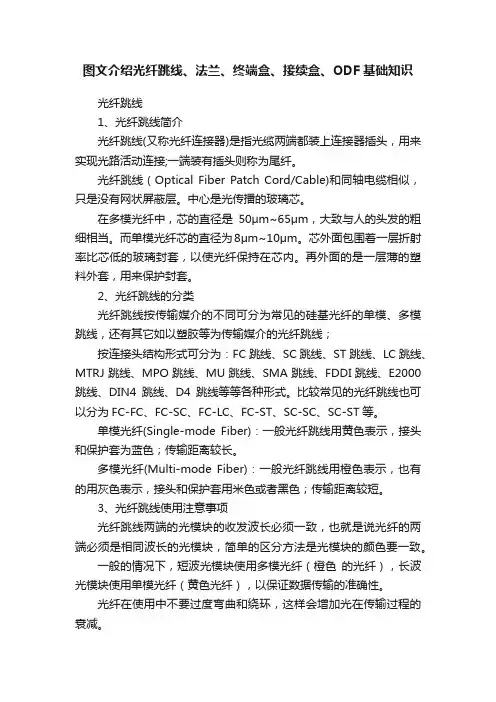

图文介绍光纤跳线、法兰、终端盒、接续盒、ODF基础知识

图文介绍光纤跳线、法兰、终端盒、接续盒、ODF基础知识光纤跳线1、光纤跳线简介光纤跳线(又称光纤连接器)是指光缆两端都装上连接器插头，用来实现光路活动连接;一端装有插头则称为尾纤。

光纤跳线（Optical Fiber Patch Cord/Cable)和同轴电缆相似，只是没有网状屏蔽层。

中心是光传播的玻璃芯。

在多模光纤中，芯的直径是50μm~65μm，大致与人的头发的粗细相当。

而单模光纤芯的直径为8μm~10μm。

芯外面包围着一层折射率比芯低的玻璃封套，以使光纤保持在芯内。

再外面的是一层薄的塑料外套，用来保护封套。

2、光纤跳线的分类光纤跳线按传输媒介的不同可分为常见的硅基光纤的单模、多模跳线，还有其它如以塑胶等为传输媒介的光纤跳线；按连接头结构形式可分为：FC跳线、SC跳线、ST跳线、LC跳线、MTRJ跳线、MPO跳线、MU跳线、SMA跳线、FDDI跳线、E2000跳线、DIN4跳线、D4跳线等等各种形式。

比较常见的光纤跳线也可以分为FC-FC、FC-SC、FC-LC、FC-ST、SC-SC、SC-ST等。

单模光纤(Single-mode Fiber)：一般光纤跳线用黄色表示，接头和保护套为蓝色；传输距离较长。

多模光纤(Multi-mode Fiber)：一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短。

3、光纤跳线使用注意事项光纤跳线两端的光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模块，简单的区分方法是光模块的颜色要一致。

一般的情况下，短波光模块使用多模光纤（橙色的光纤），长波光模块使用单模光纤（黄色光纤），以保证数据传输的准确性。

光纤在使用中不要过度弯曲和绕环，这样会增加光在传输过程的衰减。

光纤跳线使用后一定要用保护套将光纤接头保护起来，灰尘和油污会损害光纤的耦合。

如果光纤接头被弄脏了的话，可以用棉签蘸酒精清洁，否则会影响通信质量。

•1、使用前必须将光纤跳线陶瓷插芯和插芯端面用酒精和脱脂棉擦拭干净。

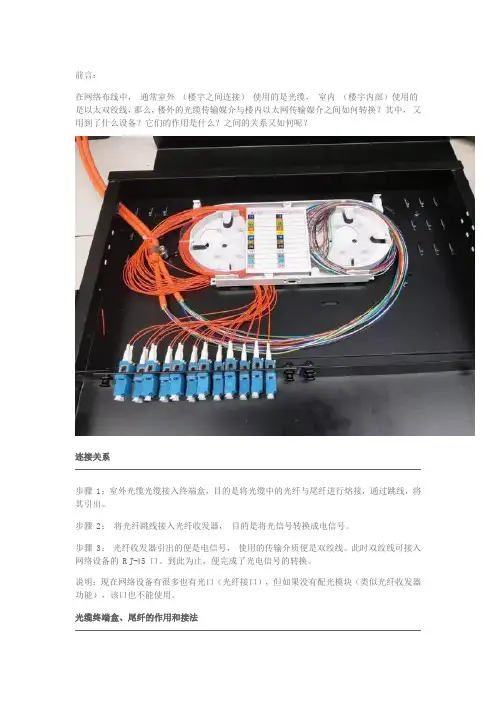

图解：光缆终端盒、耦合器、光纤跳线的作用和接法

前言：在网络布线中，通常室外（楼宇之间连接）使用的是光缆，室内（楼宇内部）使用的是以太双绞线，那么，楼外的光缆传输媒介与楼内以太网传输媒介之间如何转换？其中，又用到了什么设备？它们的作用是什么？之间的关系又如何呢？连接关系步骤1：室外光缆光缆接入终端盒，目的是将光缆中的光纤与尾纤进行熔接，通过跳线，将其引出。

步骤2：将光纤跳线接入光纤收发器，目的是将光信号转换成电信号。

步骤3：光纤收发器引出的便是电信号，使用的传输介质便是双绞线。

此时双绞线可接入网络设备的RJ-45 口。

到此为止，便完成了光电信号的转换。

说明：现在网络设备有很多也有光口（光纤接口），但如果没有配光模块（类似光纤收发器功能），该口也不能使用。

光缆终端盒、尾纤的作用和接法光缆终端盒作用：终接光缆，连接光缆中的纤芯和尾纤，光缆终端盒内部结构，如图所示。

如图所示，接入的光缆可以有多芯。

例如：一根4 芯的光缆（光缆中有4 根纤芯），那么，这根光缆经过终端盒，便可熔接出最多4 根尾纤，即往外引出4 根跳线。

上图，只熔接了2 根，也就往外引出了2 根跳线。

如图所示，这是一根外皮是黄色尾纤。

尾纤：一端有连接头，另一端是一根光缆纤芯的断头。

通过熔接，与其他光缆纤芯相连。

尾纤作用：主要是用于连接光纤两端的接头。

尾纤一端跟光纤接头熔接，另一端通过特殊的接头跟光纤收发器或光纤模块相连，构成光数据传输通路。

一般我们购买不到纯粹的尾纤，而是如图所示的跳线，中间一剪开，便成了尾纤。

名词解释尾纤：用在终端盒里，连接光缆中的光纤，通过终端盒耦合器（适配器），连接尾纤和跳线。

跳线：跳纤两头都是活动接头。

起连接尾纤和设备作用。

光纤耦合器：是用于两条光纤或尾纤的活动连接通俗称为法兰盘。

光纤终端盒：是一条光缆的终接头,他的一头是光缆,另一头是尾纤,相当于是把一条光缆拆分成单条光纤的设备。

光缆接续盒：是两条光缆对接成一条长的光缆用的。

他们之间是不能互换使用的,光缆与光端机之间是通过光纤终端盒连接的,也就是光端机上只能插尾纤。

详解MPO光纤跳线连接器的接线方法

详解MPO光纤跳线连接器的接线方法导读MPO(Multi-fiberPushOn)光纤跳线是由连接器和光缆组成,是一种高密度的光纤传输跳线。

MPO(Multi-fiberPushOn)光纤跳线是由连接器和光缆组成,是一种高密度的光纤传输跳线。

MPO连接器为MT系列连接器之一,是一种多芯多通道的插拔式连接器,MT系列的插芯都采用插芯端面上左右两个直径为0.7mm的导引孔与导引针(又叫PIN针)进行精准连接。

MPO连接器相较于其他连接器,最主要的特点是紧凑设计、跳线芯数多。

MPO连接器与SC连接器的尺寸相同,但可容纳12或24根光纤,因此,MPO可大大节省机柜布线空间。

目前MPO 连接器有8芯、12芯、24芯、48芯、72芯、144芯数设计,其中比较常见的是12,24芯MPO 跳线。

40GMPO-MPO光纤跳线,一般采用12芯的MPO多模插芯;100GMPO-MPO光纤跳线,则一般采用24芯的MPO插芯。

MPO光纤连接器包含了光纤、护套、耦合组件、金属环、引脚、防尘帽等,而且引脚部分分为公头和母头两种形式。

公头连接头有两个PIN针,而母头连接头则没有。

MPO连接器之间的连接是通过PIN针进行精确对准的。

在对接连接器时,装在插芯尾部的弹簧会对插芯提供一个推力,使其与适配器锁死。

连接器主体的一侧有一个"键",有"凹凸"之分,用于限制连接头的相对位置,即P1,P2等。

在连接器主体侧有一个称为"白点"的标记,用于指定连接器的插入侧。

(MPO连接器的简要结构图)一般一个光链路需要两根光纤才能完成整个传输过程,极性就是光纤链路两端的发送端(Tx)到接收端(Rx)之间的互连匹配。

三种线序的MPO极性分类:TypeA(直通型):跳线两端纤芯排列位置相同,即一端的1对应另外一端的1,一端的12对应另外一端的12。

两端的Key键朝向是相反的,keyup对应keydown。

光纤跳线接口-详细图解培训讲学

光纤跳线接口-详细图解光纤跳线接口-详细图解作者：管理员发布于：2013-06-19 03:20:49 文字：【大】【中】【小】摘要：本文介绍：光纤跳线接口类型，接口图片等知识光纤跳线就是两头有连接器的光纤，它的作用是做为从设备到光纤布线链路的路接线，一般在光端机，光模块，光纤收发器等设备和终端盒之间的连接。

而尾纤是只有一头有连接器的光纤，下面对网络工程中几种常用的光纤连接器进行详细的说明：光纤跳线的接口类型常见的有FC、SC、ST、PC、APC、LC这几种，FC接头的光纤跳线多用于配线架上，而SC接头的光纤跳线多用于路由器交换机上。

另外还有MTRJ、MPO、MU、SMA、FDDI、E2000、D4等各种形式的光纤接口类型。

常见的几种光纤跳线接口类型含义如下：FC 圆型带螺纹常用于光端机等设备ST 卡接式圆型常用于终端盒设备SC 卡接式方型常用于光纤收发器PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光光纤跳线接口图解：光纤跳线接头是用户在选购光纤跳线时必要考虑的一个问题，弄明白各种光纤跳线接头的含义能帮助用户更快的找到自己想要的产品。

①FC型光纤跳线：外部加强方式是采用金属套，紧固方式为螺丝扣。

一般在ODF侧采用(配线架上用的最多)②SC型光纤跳线：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。

(路由器交换机上用的最多)③ST型光纤跳线：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。

(对于10Base-F连接来说，连接器通常是ST类型。

常用于光纤配线架)④LC型光纤跳线：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。

(路由器常用)⑤MT-RJ型光纤跳线：收发一体的方形光纤连接器，一头双纤收发一体ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定，缺点是容易折断;SC连接头直接插拔，使用很方便，缺点是容易掉出来;FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。

图文介绍：光纤跳线法兰终端盒接续盒ODF

将光信号转化为电信号
将多模信号耦合成单模信号
9
图文介绍：光纤跳线/法兰/终端盒/接续盒/ODF 使两个光纤接头的截面光纤孔导通使两组光信号互相联通光光纤终端盒
4 口 SC
8 口 SC
8 口 FC
10
图文介绍：光纤跳线/法兰/终端盒/接续盒/ODF
8 口 ST 8 口 SC
11
图文介绍：光纤跳线/法兰/终端盒/接续盒/ODF
4、光纤耦合器的作用光电耦合器由发光源和受光器两部分组成。把发光源和受光器组装在同一密
闭的壳体内，彼此间用透明绝缘体隔离。发光源的引脚为输入端，受光器的引脚为输出端，常见的发光源为发光二极管，受光器为光敏二极管、光敏三极管等等。
光纤耦合器的作用是实现光信号分路/合路，或用于延长光纤链路的元件，属于光被动元件领域，在电信网路、有线电视网路、用户回路系统、区域网路中都会应用到。主要作用为：
2、光纤耦合器的分类按照耦合的光纤的不同有如下分类： SC 光纤耦合器
应用于 SC 光纤接口，它与 RJ-45 接口看上去很相似，不过 SC 接口显得更扁些，其明显区别还是里面的触片，如果是 8 条细的铜触片，则是 RJ-45 接口，如果是一根铜柱则是 SC 光纤接口。 LC 光纤耦合器
应用于 LC 光纤接口，连接 SFP 模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。（路由器常用） FC 光纤耦合器
光纤跳线接口光纤跳线接头是用户在选购光纤跳线时必要考虑的一个问题，弄明白各种光纤跳线接头的含义能帮助用户更快的找到自己想要的产品。 FC 型光纤跳线外部加强方式是采用金属套，紧固方式为螺丝扣。FC 连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。一般在 ODF 侧采用(配线架上用的最多，也多用于光端机) SC 型光纤跳线连接 GBIC 光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。SC 连接头直接插拔，使用很方便，缺点是容易掉出来(路由器交换机上用的最多) ST 型光纤跳线 ST 头插入后旋转半周有一卡口固定，缺点是容易折断;常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。(对于 10Base-F 连接来说，连接器通常是 ST 类型。

光纤跳线接口-详细图解

光纤跳线接口-详细图解作者：管理员发布于：2013-06-19 03:20:49 文字：【大】【中】【小】摘要：本文介绍：光纤跳线接口类型，接口图片等知识光纤跳线就是两头有连接器的光纤，它的作用是做为从设备到光纤布线链路的路接线，一般在光端机，光模块，光纤收发器等设备和终端盒之间的连接。

而尾纤是只有一头有连接器的光纤，下面对网络工程中几种常用的光纤连接器进行详细的说明：光纤跳线的接口类型常见的有FC、SC、ST、PC、APC、LC这几种，FC接头的光纤跳线多用于配线架上，而SC接头的光纤跳线多用于路由器交换机上。

另外还有MTRJ、MPO、MU、SMA、FDDI、E2000、D4等各种形式的光纤接口类型。

常见的几种光纤跳线接口类型含义如下：FC 圆型带螺纹常用于光端机等设备ST 卡接式圆型常用于终端盒设备SC 卡接式方型常用于光纤收发器PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光光纤跳线接口图解：光纤跳线接头是用户在选购光纤跳线时必要考虑的一个问题，弄明白各种光纤跳线接头的含义能帮助用户更快的找到自己想要的产品。

①FC型光纤跳线：外部加强方式是采用金属套，紧固方式为螺丝扣。

一般在ODF侧采用(配线架上用的最多)②SC型光纤跳线：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。

(路由器交换机上用的最多)③ST型光纤跳线：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。

(对于10Base-F连接来说，连接器通常是ST类型。

常用于光纤配线架)④LC型光纤跳线：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。

(路由器常用)⑤MT-RJ型光纤跳线：收发一体的方形光纤连接器，一头双纤收发一体ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定，缺点是容易折断;SC连接头直接插拔，使用很方便，缺点是容易掉出来;FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。

数据中心光纤跳线

光纤接口类型上面这个图是LC到LC的，LC就是路由器常用的SFP，mini GBIC所插的线头。

Cisco比较新的设备基本上都是这种接口了。

FC转SC，FC一端插光纤布线架，SC一端就是catalyst交换机或其他设备上面的GBIC所插线缆。

ST到FC，对于10Base-F连接来说，连接器通常是ST类型，另一端FC连的是光纤布线架。

SC到SC两头都是联接到GBIC的。

SC到LC，一头联接GBIC,另一头联接MINI-GBIC或SFP。

FC 圆形带螺纹、ST 卡接式圆形、SC 卡接式方形、LC 类似于SC,但体形小一半、PC 微球面研磨抛光、APC 呈8°角并做微球面研磨抛光、MRTJ 方型,一头是双纤收发一体(多为3com上用)、光纤模块:一般都支持热插拔、GBIC 使用的光纤接口多为SC或ST型、SFP 小型封装GBIC,使用光纤为LC型使用的光纤、单模:L,波长1310;单模长距LH,波长1310,1550、多模:SM,波长850、SX/LH表示可以使用单模或者多模光纤------------------------------------------------------在表示尾纤接头的标注中,我们常能见到"FC/PC","SC/PC"等,其含义如下:"/"前面部分表示尾纤的连接器型号;"SC"接头是标准方型接头,采用工程塑料,具有耐高温,不容易氧化优点."LC"接头与"sc"接头形状相似,较sc接头小一些."FC"接头是金属接头,一般在ODF侧采用,金属接头的可插拔次数比塑料要多."/"后面表明光纤接头截面工艺,即研磨方式."pc"在电信运营商的设备中易用的最为广泛,其接头截面是平的,pc是最普遍的."apc"表示尾纤头采用了带倾角的端面,斜度一般看不出来,可以改善电视信号的质量,主要原因。

光纤跳线接口-详细图解

光纤跳线接口-详细图解作者：管理员发布于：2013-06-19 03:20:49 文字：【大】【中】【小】摘要：本文介绍：光纤跳线接口类型，接口图片等知识光纤跳线就是两头有连接器的光纤，它的作用是做为从设备到光纤布线链路的路接线，一般在光端机，光模块，光纤收发器等设备和终端盒之间的连接。

而尾纤是只有一头有连接器的光纤，下面对网络工程中几种常用的光纤连接器进行详细的说明：光纤跳线的接口类型常见的有FC、SC、ST、PC、APC、LC这几种，FC接头的光纤跳线多用于配线架上，而SC接头的光纤跳线多用于路由器交换机上。

另外还有MTRJ、MPO、MU、SMA、FDDI、E2000、D4等各种形式的光纤接口类型。

常见的几种光纤跳线接口类型含义如下：FC 圆型带螺纹常用于光端机等设备ST 卡接式圆型常用于终端盒设备SC 卡接式方型常用于光纤收发器PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光光纤跳线接口图解：光纤跳线接头是用户在选购光纤跳线时必要考虑的一个问题，弄明白各种光纤跳线接头的含义能帮助用户更快的找到自己想要的产品。

①FC型光纤跳线：外部加强方式是采用金属套，紧固方式为螺丝扣。

一般在ODF侧采用(配线架上用的最多)②SC型光纤跳线：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。

(路由器交换机上用的最多)③ST型光纤跳线：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。

(对于10Base-F连接来说，连接器通常是ST类型。

常用于光纤配线架)④LC型光纤跳线：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。

(路由器常用)⑤MT-RJ型光纤跳线：收发一体的方形光纤连接器，一头双纤收发一体ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定，缺点是容易折断;SC连接头直接插拔，使用很方便，缺点是容易掉出来;FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。

图解光缆终端盒、光纤收发器、尾纤、跳线等使用

图解光缆终端盒、光纤收发器、尾纤、跳线等使用图解：光缆、终端盒、尾纤的作用和接法在网络布线中，通常室外（楼宇之间连接）使用的是光缆，室内（楼宇内部）使用的是以太双绞线，那么，楼外的光缆传输媒介与楼内以太网传输媒介之间如何转换？其中，又用到了什么设备？它们的作用是什么？之间的关系又如何呢？如图所示：连接关系：步骤1：室外光缆光缆接入终端盒，目的是将光缆中的光纤与尾纤进行熔接，通过跳线，将其引出。

步骤2：将光纤跳线接入光纤收发器，目的是将光信号转换成电信号。

步骤3：光纤收发器引出的便是电信号，使用的传输介质便是双绞线。

此时双绞线可接入网络设备的RJ-45口。

到此为止，便完成了光电信号的转换。

说明：现在网络设备有很多也有光口（光纤接口），但如果没有配光模块（类似光纤收发器功能），该口也不能使用。

图解：光缆终端盒、尾纤的作用和接法光缆终端盒作用：终接光缆，连接光缆中的纤芯和尾纤。

光缆终端盒内部结构，如图所示。

如图所示，接入的光缆可以有多芯，例如：一根4芯的光缆（光缆中有4根纤芯），那么，这根光缆经过终端盒，便可熔接出最多4根尾纤，即往外引出4根跳线。

上图，只熔接了2根，也就往外引出了2根跳线。

如图所示，这是一根ST接头的单模（外皮是黄色）尾纤。

尾纤：一端有连接头，另一端是一根光缆纤芯的断头。

通过熔接，与其他光缆纤芯相连。

尾纤作用：主要是用于连接光纤两端的接头。

尾纤一端跟光纤接头熔接，另一端通过特殊的接头跟光纤收发器或光纤模块相连，构成光数据传输通路。

一般我们购买不到纯粹的尾纤，而是如图所示的跳线，中间一剪开，便成了尾纤。

尾纤：用在终端盒里，连接光缆中的光纤，通过终端盒耦合器（适配器），连接尾纤和跳线。

跳线：跳纤两头都是活动接头。

起连接尾纤和设备作用。

光缆终端盒是在光缆敷设的终端保护光缆和尾纤熔接的盒子。

光纤耦合器是用于两条光纤或尾纤的活动连接通俗称为法兰盘。

光纤终端盒是一条光缆的终接头,他的一头是光缆,另一头是尾纤,相当于是把一条光缆拆分成单条光纤的设备。

光纤跳线接口-详细图解

光纤跳线接口-详细图解作者：管理员发布于：2013-06-19 03:20:49 文字：【大】【中】【小】摘要：本文介绍：光纤跳线接口类型，接口图片等知识光纤跳线就是两头有连接器的光纤，它的作用是做为从设备到光纤布线链路的路接线，一般在光端机，光模块，光纤收发器等设备和终端盒之间的连接。

而尾纤是只有一头有连接器的光纤，下面对网络工程中几种常用的光纤连接器进行详细的说明：光纤跳线的接口类型常见的有FC、SC、ST、PC、APC、LC这几种，FC接头的光纤跳线多用于配线架上，而SC接头的光纤跳线多用于路由器交换机上。

另外还有MTRJ、MPO、MU、SMA、FDDI、E2000、D4等各种形式的光纤接口类型。

常见的几种光纤跳线接口类型含义如下：FC 圆型带螺纹常用于光端机等设备ST 卡接式圆型常用于终端盒设备SC 卡接式方型常用于光纤收发器PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光光纤跳线接口图解：光纤跳线接头是用户在选购光纤跳线时必要考虑的一个问题，弄明白各种光纤跳线接头的含义能帮助用户更快的找到自己想要的产品。

①FC型光纤跳线：外部加强方式是采用金属套，紧固方式为螺丝扣。

一般在ODF侧采用(配线架上用的最多)②SC型光纤跳线：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。

(路由器交换机上用的最多)③ST型光纤跳线：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。

(对于10Base-F连接来说，连接器通常是ST类型。

常用于光纤配线架)④LC型光纤跳线：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。

(路由器常用)⑤MT-RJ型光纤跳线：收发一体的方形光纤连接器，一头双纤收发一体ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定，缺点是容易折断;SC连接头直接插拔，使用很方便，缺点是容易掉出来;FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。

光纤跳线接口-详细图解

光纤跳线接口作者：管理员- 详细图解发布于： 2013-06-19 03:20:49 文字：【大】【中】【小】摘要：本文介绍：光纤跳线接口类型，接口图片等知识光纤跳线就是两头有连接器的光纤，它的作用是做为从设备到光纤布线链路的路接线，一般在光端机，光模块，光纤收发器等设备和终端盒之间的连接。

而尾纤是只有一头有连接器的光纤，下面对网络工程中几种常用的光纤连接器进行详细的说明：光纤跳线的接口类型常见的有 FC、SC、ST、 PC、APC、 LC这几种，FC接头的光纤跳线多用于配线架上，而 SC接头的光纤跳线多用于路由器交换机上。

另外还有 MTRJ、MPO、MU、SMA、FDDI、E2000、D4等各种形式的光纤接口类型。

常见的几种光纤跳线接口类型含义如下：FC 圆型带螺纹常用于光端机等设备ST 卡接式圆型常用于终端盒设备SC 卡接式方型常用于光纤收发器PC 微球面研磨抛光APC 呈 8 度角并做微球面研磨抛光光纤跳线接口图解：光纤跳线接头是用户在选购光纤跳线时必要考虑的一个问题，弄明白各种光纤跳线接头的含义能帮助用户更快的找到自己想要的产品。

①FC型光纤跳线：外部加强方式是采用金属套，紧固方式为螺丝扣。

一般在 ODF侧采用 ( 配线架上用的最多 )②SC型光纤跳线：连接 GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。

( 路由器交换机上用的最多 )③ST型光纤跳线：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。

( 对于10Base-F 连接来说，连接器通常是 ST 类型。

常用于光纤配线架 )④LC型光纤跳线：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ) 闩锁机理制成。

( 路由器常用 )⑤MT-RJ 型光纤跳线：收发一体的方形光纤连接器，一头双纤收发一体ST、 SC连接器接头常用于一般网络。

ST 头插入后旋转半周有一卡口固定，缺点是容易折断 ;SC 连接头直接插拔，使用很方便，缺点是容易掉出来 ;FC 连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。

光纤跳线

光纤跳线光纤跳线用来做从设备到光纤布线链路的跳接线。

有较厚的保护层，一般用在光端机和终端盒之间的连接。

目录光纤跳线分类光纤使用注意光纤跳线特点产品选用指南施工、安装要点光纤跳线和尾纤的区别编辑本段光纤跳线分类光纤跳线按传输媒介的不同可分为常见的硅基光纤的单模、多模跳线，还有其它如光纤跳线以塑胶等为传输媒介的光纤跳线；按连接头结构形式可分为：FC跳线、SC 跳线、ST跳线、LC跳线、MTRJ跳线、MPO跳线、MU跳线、SMA跳线、FDDI 跳线、E2000跳线、DIN4跳线、D4跳线等等各种形式。

比较常见的光纤跳线也可以分为FC-FC、FC-SC、FC-LC、FC-ST、SC-SC、SC-ST等。

单模光纤(Single-mode Fiber)：一般光纤跳线用黄色表示，接头和保护套为蓝色；传输距离较长。

多模光纤(Multi-mode Fiber)：一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短。

编辑本段光纤使用注意光纤跳线两端的光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模块，简单的区分方法是光模块的颜色要一致。

一般的情况下，短波光模块使用多模光纤（橙色的光纤），长波光模块使用单模光纤（黄色光纤），以保证数据传输的准确性。

光纤在使用中不要过度弯曲和绕环，这样会增加光在传输过程的衰减。

光纤跳线使用后一定要用保护套将光纤接头保护起来，灰尘和油污会损害光纤的耦合。

如果光纤接头被弄脏了的话，可以用棉签蘸酒精清洁，否则会影响通信质量。

编辑本段光纤跳线特点1.插入损耗低2.重复性好3.回波损耗大4.互插性能好5.温度稳定性好光纤跳线应用:1.光纤通信系统2.光纤接入网3.光纤数据传输4.光纤CATV5.局域网(LAN)6.测试设备7.光纤跳线生产加工的必备设备-光纤研磨机"电“可加工各种标准光纤连接器：fc/upc、sc/upc、st/upc、lc/upc、”话“mu/upc、fc/apc、sc/apc、mt-rj、e2000等“1” 1 >研磨速度数字显示控制，可随时调整研磨速度（15～200rpm）“3” 2>高精度的机械配合，独立的自转和公转复合运动，保证研磨“5” 品质的均匀性和一致性“3”3>产品防水性能强化,结构专业设计，保证了设备使用安全、可靠“7” 4>自动记录研磨次数和研磨时间设定” 8” 5>以水作研磨,人性化的小桥流水设置提供了良好的前提！“7“ 6>加压、卸载及更换夹具、研磨片方便快捷“7” 7>加工质量稳定，返修率低”0“ 8>生产效率高（可数台并列组成生产线）“2” 9>耗材节省，研磨成本低”0“编辑本段产品选用指南光纤跳线按端接类型分主要有以下三种类型：ST-ST、SC-SC、ST-SC。
