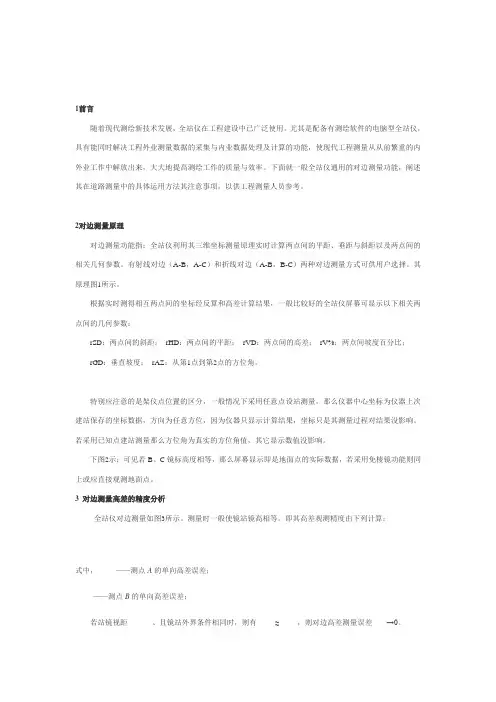

全站仪对边测量原理及应用

1前言随着现代测绘新技术发展，全站仪在工程建设中已广泛使用。

尤其是配备有测绘软件的电脑型全站仪，具有能同时解决工程外业测量数据的采集与内业数据处理及计算的功能，使现代工程测量从从前繁重的内外业工作中解放出来，大大地提高测绘工作的质量与效率。

下面就一般全站仪通用的对边测量功能，阐述其在道路测量中的具体运用方法其注意事项，以供工程测量人员参考。

2对边测量原理对边测量功能指：全站仪利用其三维坐标测量原理实时计算两点间的平距、垂距与斜距以及两点间的相关几何参数。

有射线对边（A-B，A-C）和折线对边（A-B，B-C）两种对边测量方式可供用户选择。

其原理图1所示。

根据实时测得相互两点间的坐标经反算和高差计算结果，一般比较好的全站仪屏幕可显示以下相关两点间的几何参数：rSD：两点间的斜距；rHD：两点间的平距；rVD：两点间的高差；rV%：两点间坡度百分比；rGD：垂直坡度；rAZ：从第1点到第2点的方位角。

特别应注意的是架仪点位置的区分，一般情况下采用任意点设站测量，那么仪器中心坐标为仪器上次建站保存的坐标数据，方向为任意方位，因为仪器只显示计算结果，坐标只是其测量过程对结果没影响。

若采用已知点建站测量那么方位角为真实的方位角值，其它显示数值没影响。

下图2示：可见若B、C镜标高度相等，那么屏幕显示即是地面点的实际数据，若采用免棱镜功能则同上或应直接观测地面点。

3 对边测量高差的精度分析全站仪对边测量如图3所示。

测量时一般使镜站镜高相等。

即其高差观测精度由下列计算：式中，——测点A的单向高差误差；——测点B的单向高差误差；若站镜视距、且镜站外界条件相同时，则有≈，则对边高差测量误差→0。

由此可见，利用全站仪对边高程测量功能在镜站视距相等和外界条件相同的条件下可获得较高的精度。

一般情况下各相邻测点的视距差不应相差较大，以不大于150m，视距不大于1000m为宜。

4对边测量平距的精度分析全站仪对距离测量的标称精度一般为，在道路导线测量中测点至架仪点的距离一般不会太远，大于2km的范围是很少见的，全站仪距离测量的观测误差完全满足道路各级测量的精度要求。

全站仪测量的原理和方法课件

人为误差
包括操作、读取误差等，可通过培训和熟练掌握操作和锻炼提高解决。
全站仪在工程测量中的应用
工程测量
全站仪可以进行土木工程、建筑测量、隧道工程等多种工程测量工作。
地理测量
通过与GPS配合，可进行地图制作、地形测量等工作。
矿业测量
可进行矿井勘探、矿藏计算等测量工作。
结论和总结
本课件介绍了全站仪测量的原理和方法，使用注意事项，常见的测量误差及其解决方法，以及其在工程测量中的应用。希望本课件可以为您的实际工作提供一些有用的帮助。
全站仪测量的原理和方法课件
欢迎来到本课件，本课件旨在为您介绍全站仪测量的原理、方法、注意事项、误差及其解决方法，以及全站仪在工程测量中的应用。
什么是全站仪测量
用途
全站仪是一种高精度的测量仪器，广泛应用于建筑、工程、地质、灾后重建等领域的测量工作。
工作原理
全站仪利用三角测量原理，通过光电技术测量距离和角度信息，并利用计算机进行数据处理和分析。
3 环境要求
定期进行清洁和维护工作，如保持镜头的清洁和完好，保持仪器稳定。
在测量时要注意环境，如避免在大雨天使用，避免在大风天气使用等。
常见的全站仪测量误差及其解决方法
仪器误差
包括零偏误差、尺度误差和判读误差等，可通过定期校准和保养解决。
天气误差
受到大气折射、温度、湿度等因素影响，可通过校正和选择合适的测量时间解决。
全站仪测量的原理
三角测量原理
通过测量三角形的任意两个角和它们之间的边长，计算出第三个角和边长。
光电技术
利用光电传感器测量角度和距离信息，通过反射板进行测量。
数据处理和分析
将传感器测量的信息传输给计算机，经过计算机处方法

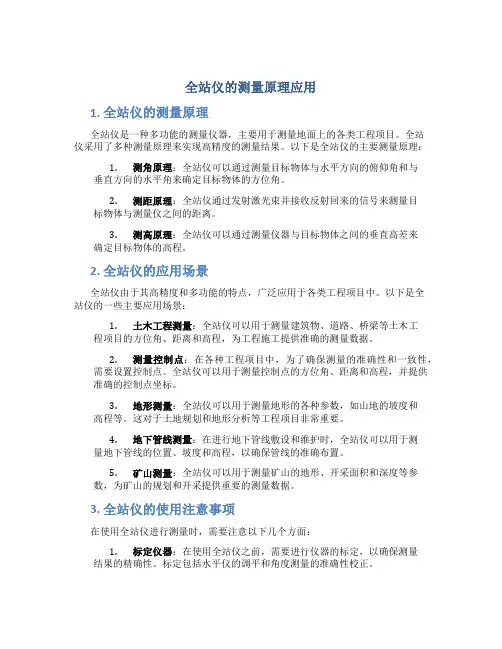

全站仪的测量原理应用

全站仪的测量原理应用1. 全站仪的测量原理全站仪是一种多功能的测量仪器，主要用于测量地面上的各类工程项目。

全站仪采用了多种测量原理来实现高精度的测量结果。

以下是全站仪的主要测量原理：1.测角原理：全站仪可以通过测量目标物体与水平方向的俯仰角和与垂直方向的水平角来确定目标物体的方位角。

2.测距原理：全站仪通过发射激光束并接收反射回来的信号来测量目标物体与测量仪之间的距离。

3.测高原理：全站仪可以通过测量仪器与目标物体之间的垂直高差来确定目标物体的高程。

2. 全站仪的应用场景全站仪由于其高精度和多功能的特点，广泛应用于各类工程项目中。

以下是全站仪的一些主要应用场景：1.土木工程测量：全站仪可以用于测量建筑物、道路、桥梁等土木工程项目的方位角、距离和高程，为工程施工提供准确的测量数据。

2.测量控制点：在各种工程项目中，为了确保测量的准确性和一致性，需要设置控制点。

全站仪可以用于测量控制点的方位角、距离和高程，并提供准确的控制点坐标。

3.地形测量：全站仪可以用于测量地形的各种参数，如山地的坡度和高程等。

这对于土地规划和地形分析等工程项目非常重要。

4.地下管线测量：在进行地下管线敷设和维护时，全站仪可以用于测量地下管线的位置、坡度和高程，以确保管线的准确布置。

5.矿山测量：全站仪可以用于测量矿山的地形、开采面积和深度等参数，为矿山的规划和开采提供重要的测量数据。

3. 全站仪的使用注意事项在使用全站仪进行测量时，需要注意以下几个方面：1.标定仪器：在使用全站仪之前，需要进行仪器的标定，以确保测量结果的精确性。

标定包括水平仪的调平和角度测量的准确性校正。

2.环境因素：全站仪对环境的要求比较高，应尽量避免在强光、震动或恶劣天气条件下使用。

同时，也需要注意防止尘埃和水分进入仪器。

3.可视范围：全站仪的激光束具有一定的可视范围，需要确保目标物体在激光束的范围内才能进行测量。

如有必要，可以设置反光体来扩大测量范围。

4.操作技巧：正确的操作技巧可以提高测量结果的准确性。

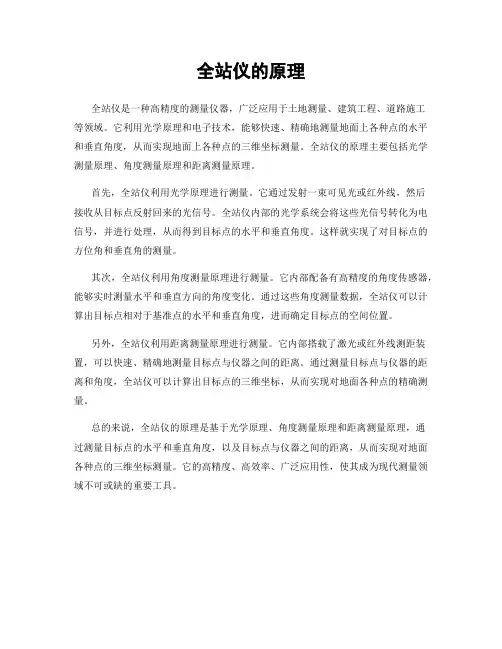

全站仪的原理

全站仪的原理
全站仪是一种高精度的测量仪器，广泛应用于土地测量、建筑工程、道路施工
等领域。

它利用光学原理和电子技术，能够快速、精确地测量地面上各种点的水平和垂直角度，从而实现地面上各种点的三维坐标测量。

全站仪的原理主要包括光学测量原理、角度测量原理和距离测量原理。

首先，全站仪利用光学原理进行测量。

它通过发射一束可见光或红外线，然后
接收从目标点反射回来的光信号。

全站仪内部的光学系统会将这些光信号转化为电信号，并进行处理，从而得到目标点的水平和垂直角度。

这样就实现了对目标点的方位角和垂直角的测量。

其次，全站仪利用角度测量原理进行测量。

它内部配备有高精度的角度传感器，能够实时测量水平和垂直方向的角度变化。

通过这些角度测量数据，全站仪可以计算出目标点相对于基准点的水平和垂直角度，进而确定目标点的空间位置。

另外，全站仪利用距离测量原理进行测量。

它内部搭载了激光或红外线测距装置，可以快速、精确地测量目标点与仪器之间的距离。

通过测量目标点与仪器的距离和角度，全站仪可以计算出目标点的三维坐标，从而实现对地面各种点的精确测量。

总的来说，全站仪的原理是基于光学原理、角度测量原理和距离测量原理，通
过测量目标点的水平和垂直角度，以及目标点与仪器之间的距离，从而实现对地面各种点的三维坐标测量。

它的高精度、高效率、广泛应用性，使其成为现代测量领域不可或缺的重要工具。

全站仪的悬高测量和对边测量原理

全站仪的悬高测量和对边测量原理随着测量技术的高速发展,全站仪现已普遍用于控制测量、地形测量及工程测量中,并以其简捷的测量手段、高速的电脑计算和精确的边长测量,深受广大测绘人员的钟爱。

但是,利用全站仪精确测距的优势进行三角高程测量能否普遍代替水准测量,已成为测绘人员急待解决的问题。

如果这一提议成立,不但可大大减轻高程测量的重负,也可相应提高高程测量速度。

能否利用全站仪进行三角高程测量代替水准测量,只进行这两种测量方法的误差分析即可。

1.三角高程测量的误差分析三角高程测量计算高差的公式是:ｈ=ｓ.ｔｇα式中Ｓ为距离,α为垂直角。

设Ｓ与α的中误差分别为ｍｓ及ｍα,根据“一般函数中误差等于该函数按每个观测值所求的偏导数与相应观测值中误差乘积之平方和的平方根据这一定论得:ｍｈ=±( ＦＳ)2·ｍｓ2+( Ｆα)2·ｍα2因ＦＳ=ｔｇａ, Ｆα=ｓ·ｓｅｃ2α代入得:ｍｈ=±(ｔｇ2α·ｍｓ2+ｓ2·ｓｅｃ4α·(ｍ”αρ”)2式中,ｍα是以度、分、秒为单位的角度误差,必须化成以弧度为单位, 即:ｍα=ｍ”α/ρ”, (ρ”=206265)实际测量中,全站仪测距Ｓ的误差极小,一般可忽略不计;垂直角α的数值一般也很小,此时ｔｇα≈0、ｓｅｃα≈1,则有:ｍｈ=±ｓ·(ｍ”αρ”)三角高程测量中必须往返测量高程,按误差传播定律得往返测高差中误差:ｍｈ双=12ｍｈ代入上式得:ｍｈ双=12Ｓ·(ｍ”αρ”)此式说明,当垂直角测量误差ｍα一定时,三角高程测量高差中的误差与距离成正比,距离越远,误差越大。

而提高测距精度,也无法减小测量误差。

当在两点间进行三角高程测量,需多次设站测设高差才能闭合时,根据误差传播定律得两点间高差中误差:Ｍ=±ｍ2ｈ双1+ｍ2ｈ双2+…+ｍ2ｈ双ｎ=±12·(ｍ”αρ”)·Ｓ21+Ｓ22+…+Ｓ2ｎ当三角高程每站测量距离大致相等时,两点间距离Ｌ=Ｓ1+Ｓ2+…+Ｓｎ即:Ｌ=ｎ·ｓ, Ｓ=Ｌ/ｎ所以:Ｍ=±12(ｍ”αρ”)ｎ·Ｓ2=±12(ｍ”αρ”)ｎ·Ｌ2ｎ2=±12(ｍ”αρ”)·Ｌｎ从此式看出,当ｎ增大时,中误差Ｍ才可减些也就是说,测量距离越短,精度越高。

全站仪测量原理

全站仪测量原理
全站仪是一种常用的高精度测量仪器，它主要由望远镜、自动跟踪仪、角度测量系统、距离测量系统和数据处理系统等组成。

全站仪的测量原理如下：
1. 角度测量原理：全站仪通过望远镜上的水平和垂直角度码盘来测量水平和垂直方向上的角度。

当测量目标在望远镜准星上时，记录下水平和垂直角度码盘的读数，即可测量出目标点相对于全站仪位置的水平和垂直角度。

2. 距离测量原理：全站仪通过红外线或激光束来实现距离测量。

其中，红外线测距原理是利用红外线的反射原理，通过测量发射和接收红外线光束之间的时间差来计算出目标点到全站仪的距离；而激光测距原理则是利用激光束发射和接收的时间差以及光速来计算距离。

3. 自动跟踪原理：全站仪通过自动跟踪仪来实现测量目标的自动追踪。

自动跟踪仪可以根据望远镜上的测量角度信息和从全站仪发出的红外线或激光束信号来定位和追踪目标，确保望远镜准星一直对准目标。

4. 数据处理原理：全站仪通过内置的数据处理系统来处理和存储测量数据。

数据处理系统可以将测量的角度和距离数据进行计算和分析，并输出测量结果。

同时，全站仪还可以通过无线通信将数据传输到计算机上进行进一步处理和分析。

总的来说，全站仪通过测量角度和距离来确定目标点在空间中
的位置，并通过自动跟踪仪实现目标的自动追踪，最终通过数据处理系统提取并处理测量结果。

这样可以实现高精度的地形测量、建筑测量、道路测量等各种工程测量任务。

对边测量

对边测量 Tie Distance一、对边测量原理对边测量是指间接地测定远处两测点间的水平距离和高差。

如（图 A）所示，P1、P2 为远处两测点，为了测定其间的水平距离 D 和高差 h，可在与 P1、P2 通视的任意点 P 上安置全站仪，观测至 P1、P2两点的斜距 S1、S2 和竖直角 α1、α2 以及 PP1 与 PP2 间的水平夹角 β，然后根据下式即可计算出所求的水平距离和高差：(1)(2)实际上，全站仪显示出来的水平距离和高差，就是利用其自身具有的内存和计算功能按式 (1)和式(2)计算出来的。

（图 A）（图 1）（图 2）对边测量多边模式详见（图 1），仪器在任意位置安置后，即可测得 A001A002 之间、 A002A003 之间、A003A004 之间、A004A005 之间的距离、高差、坐标差等。

形如多边形，故为多边模式。

对边测量辐射模式详见（图 2），仪器在任意位置安置后，即可测得 A001A002 之间、 A001A003 之间、A001A004 之间、A001A005 之间的距离、高差、坐标差等。

形如辐射状，故为辐射模式。

对边测量－多边模式仪器于任意位置仪器于任意位置对边测量－辐射模式第 1 页共 5 页MAIN MENU : PROGRAMS 12:3401 Free Station02 Orientation + Ht.Transfer03 Resection04 Stakeout05 Tie Distance06 Area07 COGO08 Hidden Point09 Local Resection10 Reference Line11 Remote Height12 Sets of Angles13 TraverseEXTRA CAL CONF DATA SETUP MEAS F1 F2 F3 F4 F5 F6（图 3）仪器说明01 Free Station ：自由设站02 Orientation + Ht.Transfer ：定向与高程传递03 Resection ：后方交会 04 Stakeout ：放样05 Tie Distance ：对边测量 06 Area ：面积计算07 COGO : 坐标几何 08 Hidden Point : 隐蔽点测量09 Local Resection : 局部后方交会 10 Reference Line : 参考线放样11 Remote Height : 悬高测量 12 Sets of Angles : 多测回方向观测13 Traverse : 导线测量操作说明1、安置仪器，开机，进入MAIN MENU（主菜单）PROGRAMS（程序集）界面（图 3），选择05 Tie Distance 对边测量程序，进入该程序第一个界面（图 5）。
