2021年焊缝的着色渗透探伤检验
着色渗透探伤实验报告
实验八着色渗透探伤一、实验目的1.通过实验了解着色渗透探伤的基本原理；2.掌握着色渗透探伤的操作方法，以及缺陷的检查评定。
二、实验原理着色渗透探伤是采用带有红色染料的渗透剂的渗透作用，显示缺陷痕迹的无损探伤法。
渗透探伤是检验表面开口缺陷的常规方法。
渗透探伤的基本原理是在被检工件表面涂上某种具有高渗透能力的渗透液，利用液体对固体表面细小孔隙的渗透作用，使渗透液渗透到工件表面的开口缺陷中，然后用水或其它清洗液将工件表面多余的渗透液清洗干净，待工件干燥后再把显像剂涂在工件表面，利用毛细管作用将缺陷中的渗透液重新吸附出来，在工件表面形成缺陷的痕迹，根据显示的缺陷痕迹对缺陷进行分析、判断。
其基本原理及基本步骤见图1。
a) b) c)d) e)图1 渗透探伤的基本原理及步骤a) 前清洁处理b)渗透处理c)清洗去除处理d)显像处理e)检查评定焊接件的探伤：（1）表面预处理焊缝及热影响区表面容易粘有焊渣、焊剂、飞溅物、氧化物等污物，在进行着色检测前要进行清理，常用的清理方法是机械清理法。
污物清理干净后，再用清洗液清洗焊缝表面的油污，最后用压缩空气吹干。
（2）渗透由于焊接工件的尺寸一般较大，所以施加渗透液时，常采用喷涂或刷涂，一般应在焊缝上反复施加3～4次，每次间隔3～5min，小型工件可采用浸涂法（3）去除先用干燥、洁净不脱毛的布或纸按一个方向进行依次擦拭，直至大部分多余渗透剂被去除后，再用蘸有清洗剂的干净不脱毛布或纸进行擦拭，将被检面上多余的渗透剂全部擦净。
（4）干燥清洗干净的焊缝及热影响区表面可经自然风干或用压缩空气吹干。
（5）显像和观察利用压缩空气或压力喷罐将溶剂悬浮显像粉均匀地喷洒在焊缝及热影响区表面，显像3～5分钟后，可用肉眼或借助3～5放大镜观察所显示的图像，为发现细微缺陷，可间隔5分钟观察一次，重复观察2～3次。
（6）后清洗用湿布擦除被检面显像剂或用水冲洗。
避免残留在焊缝上的渗透液和显像剂会影响随后进行的焊接，使其产生缺陷。
焊接检验渗透
– 刷涂法：用软毛刷醮上渗透液对探伤部位进行刷涂的方法。刷涂 法方法简单、操作方便，不受工件大小、形状的限制，同时节省 渗透液，成本低，应用比较广泛，特别适合于焊缝或大型工件的 局部检验。
– 喷涂法：用压缩空气将喷罐内的渗透液直接喷洒在工件表面的方 法。喷涂法渗透液能均匀地附着在工件上，渗透效果好。 应用 广泛。
根据渗透剂分类
（1）水洗型探伤法 水洗型探伤法是用水清洗工件表面多余的渗透液，操作比较简单， 成本低廉、使用较普遍。但其主要缺点是灵敏度较低，不能检测 细小缺陷。 渗透液有两种类型，水基型(适于检验不能接触油类的工件) 和自乳 化型(适于检验有油污或比较粗糙的工件)。
（2）后乳化型探伤法 后乳化型渗透液中不加乳化剂，不能直接用水清洗残余的渗透液， 必须在渗透之后、清洗之前加上“乳化过程”这道工序。 后乳化型探伤灵敏度高，能检测出细小的缺陷，适于检查精密工件。
序号 1 2
编制：
技术参数说明 渗透温度×～×℃，渗透时间＞×分钟 显像时间＞×分钟
校对：
备注： 审核：
渗透探伤操作步骤
1、前处理 2、渗透处理 3、乳化处理 4、清洗处理 5、干燥处理 6、显像处理 7、检验 8、后处理
1、前处理
前处理是彻底清理工件表面影响渗透液渗入缺陷的杂 物，如油污、铁锈、氧化皮、焊渣及污物等附着物。
相对而言，荧光探伤的灵敏度比着色探伤高一些，因为人 眼对黑色背衬下荧光亮点的分辨力大于白色背衬下其它颜 色的分辨力。
着色探伤比较简单，在普通光源下即可观察，而荧光探伤 必须在暗室中观察才能发现缺陷。
不管是荧光剂还是着色剂必须能溶解在渗透液中，方能发 挥作用，显示缺陷。

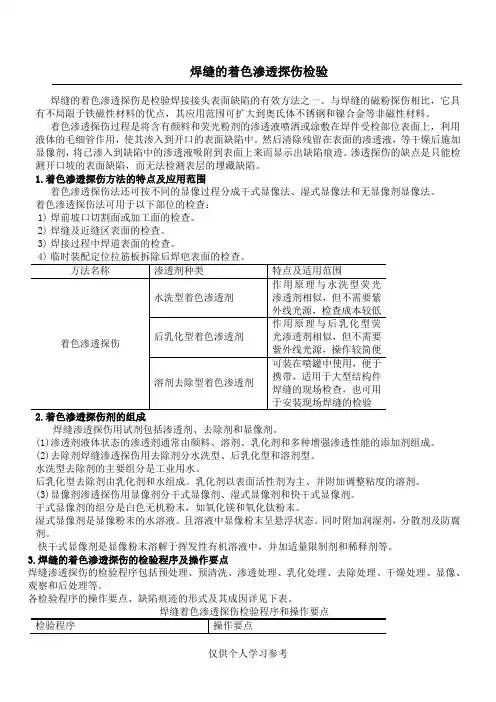

焊缝的着色渗透探伤检验
焊缝的着色渗透探伤检验
焊缝的着色渗透探伤是检验焊接接头表面缺陷的有效方法之一。
与焊缝的磁粉探伤相比，它具有不局限于铁磁性材料的优点，其应用范围可扩大到奥氏体不锈钢和镍合金等非磁性材料。
着色渗透探伤过程是将含有颜料和荧光粉剂的渗透液喷洒或涂敷在焊件受检部位表面上，利用液体的毛细管作用，使其渗入到开口的表面缺陷中。
然后清除残留在表面的渗透液，等干燥后施加显像剂，将已渗入到缺陷中的渗透液吸附到表面上来而显示出缺陷痕迹。
渗透探伤的缺点是只能检测开口坡的表面缺陷，而无法检测表层的埋藏缺陷。
1.着色渗透探伤方法的特点及应用范围
湿式显像剂是显像粉末的水溶液。
且溶液中显像粉末呈悬浮状态。
同时附加润湿剂，分散剂及防腐剂。
快干式显像剂是显像粉末溶解于挥发性有机溶液中，并加适量限制剂和稀释剂等。
3.焊缝的着色渗透探伤的检验程序及操作要点
焊缝渗透探伤的检验程序包括预处理、预清洗、渗透处理、乳化处理、去除处理、干燥处理、显像、观察和后处理等。
各检验程序的操作要点、缺陷痕迹的形式及其成因详见下表。
焊缝着色渗透探伤中各种常见的焊接缺陷痕迹特征综列于下表。
缺陷痕迹的评定，可参照
JB/T6062-1992《焊缝渗透检验方法和缺陷痕迹分级》标准的规定执行，该标准将缺陷痕迹分成4个质量等级，I级要求最高，IV级要求最低。
详见下表。
着色渗透探伤原理
着色渗透探伤原理
不锈钢管与管板焊接检验---着色渗透探伤关于不锈钢压力容器的焊接，焊缝质量检验，除了目视检验外，还必须做无损检验---着色渗透探伤（PT），通过喷洒、刷涂或浸渍等方法，把渗透能力很强的渗透液施加到被检查的物体上，当物体表面存在开口性缺陷时，渗透液因毛细管作用原理而深入到缺陷中去，将物体表面多余的渗透液擦拭或冲洗干净后，再在物体表面均匀施加显像剂，显像剂能将已渗入缺陷内的渗透液引导到物体表面上来，由于显像剂本身提供了与渗透液形成强烈对比的背景衬托，因此反渗出的渗透液将显示出缺陷的状况图像，它可以是以颜色对比而在白光下用肉眼观察（称作"着色渗透探伤"），主要应用于检查材料及工件表面开口性缺陷，其灵敏度已经达到可以检查出开口宽度仅有微米级的缺陷。
着色（渗透）探伤的基本原理是利用毛细现象使渗透液渗入缺陷，经清洗使表面渗透液支除，而缺陷中的渗透残瘤，再利用显像剂的毛细管作用吸附出缺陷中残瘤渗透液而达到检验缺陷的目的。
钢结构焊缝着色渗透探伤实施细则
钢构作业指导书钢结构焊缝着色渗透探伤文件编号：版本号：编制：批准：生效日期：钢结构焊缝着色渗透探伤实施细则1．目的为使测试人员在做渗透探伤时有章可循，并使其操作合乎规范。
2．适用范围溶剂去除型着色渗透探伤方法是一种用于探测非多孔性的金属或其它材料的表面开口缺陷的有效方法，可以用这种方法探测的典型缺陷有：裂缝、裂纹、折迭、冷隔、分层及气孔。
3．检测依据1.1 GB50205-2001钢结构工程施工质量验收规范1.2 JGJ81-2002建筑钢结构焊接技术规程1.3 TB10212-2009铁路钢桥制造规范1.4 JTG/T F50-2011公路桥涵施工技术规范1.5 JB/T6062-2007无损检测焊缝渗透检测4．检验方法概述渗透法的原理是先对被检验的表面施加液体渗透剂，并让它渗入缺陷中，然后除去所有多余的渗透剂，干燥零件，再施加一种显像剂。
显像剂的作用有两个：一是作为一种吸收剂，将已经渗入缺陷中的渗透剂吸出来；二是作为一种本底的衬托，以加强渗透剂迹像的能见度。
5. 检测技术要求按照JGJ81-2002规程中第7.3.10条的规定，有下列情况之一应进行表面检测，若工件为非铁磁性材料应采用渗透探伤。
a，外观检查发现裂纹时，应对该批中同类焊缝进行100%的表面检测；b，外观检查怀疑有裂纹时，应对怀疑的部位进行表面探伤；c，设计图纸规定进行表面探伤时；d，检查员认为有必要时。
6．人员要求所有从事渗透探伤的检验员应通过有关部门组织的渗透探伤培训、考试并取得相应的执业资格证书，Ⅰ级检验员具有现场操作资格，但必须在Ⅱ级或Ⅲ级人员的指导或监督下进行，Ⅱ级或Ⅲ级人员可以编制渗透探伤工艺规程和工艺卡以及签发审核检验报告。
渗透探伤人员的未经矫正或经矫正的近（距）视力和远（距）视力应不低于5.0(小数记录值为1.0)，测试方法应符合GB 11533的规定。
并每年检查1次，不得有色盲。
7．检测器材7.1液体渗透检验材料应按表-1进行：表-17.2溶剂去除型渗透剂渗透剂应按照标准相关规定进行保存和做相对密度校验，对于散装渗透剂应提取基准渗透剂，并做浓度校验和性能对比试验，正在使用中的渗透剂应进行外观检查。

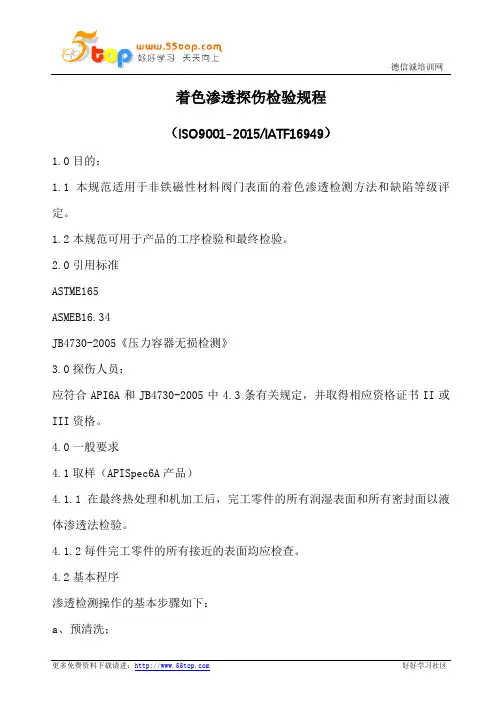

着色渗透探伤检验规程
着色渗透探伤检验规程（ISO9001-2015/IATF16949）1.0目的：1.1本规范适用于非铁磁性材料阀门表面的着色渗透检测方法和缺陷等级评定。
1.2本规范可用于产品的工序检验和最终检验。
2.0引用标准ASTME165ASMEB16.34JB4730-2005《压力容器无损检测》3.0探伤人员：应符合API6A和JB4730-2005中4.3条有关规定，并取得相应资格证书II或III资格。
4.0一般要求4.1取样（APISpec6A产品）4.1.1在最终热处理和机加工后，完工零件的所有润湿表面和所有密封面以液体渗透法检验。
4.1.2每件完工零件的所有接近的表面均应检查。
4.2基本程序渗透检测操作的基本步骤如下：a、预清洗；b、施加渗透液；c、清洗多余的渗透液；d、施加显像剂；e、观察及评定显示迹痕。
4.3渗透检测剂（1）种类：渗透检测剂一般包括渗透剂、乳化剂、清洗剂和显像剂。
（2）渗透剂的质量控制a、在每一批新的渗透剂中应取出500ml贮藏在玻璃容器作为样品保存起来，作为参照基准。
贮存温度为15~50，并应避免阳光照射。
b、渗透剂应装在密封容器中，放在低温处保存。
c、渗透剂的浓度应根据制造厂说明书进行校验。
d、对正在使用的渗透剂做外观检验，如发现有明显的混浊或沉淀物，变色或难以清洗，则应予以报废。
e、各种渗透剂对比试块与基准渗透剂进行性能对比试验，当被检渗透剂显示缺陷的能力低于基准渗透剂时，应予报废。
（3）显像剂的质量控制对湿式显像剂的浓度应保持在制造厂规定的工作范围内，其比重应经常进行校验。
4.4对比试块对比试块应符合JB4730-2005中12.3.3的要求。
4.5表面准备（1）工件表面不得有铁锈、氧化皮、焊接飞溅、铁屑、毛刺以及各种防护层。
（2）被检工件加工表面粗糙度Ra值为6.3μm；被检工件非机加工表面的粗糙度Ra值为12.5μm。
但对不能打磨的工件可适当放宽。
（3）局部检测时，准备工作范围应从检测四周向外扩展25mm。
焊缝外观缺陷检验标准
焊缝外观检验标准1、目的指导焊工及焊接检验人员工作，确保焊接质量。
2、适用范围本标准适用于钢结构件焊缝外观质量检验（自检和专检）。
3、焊接部外观检查项目3.1 焊接缺陷：3.1.1咬边：由于焊接参数选择不当，或操作工艺不正确，沿焊趾的母材部位产生的沟槽或凹陷。
3.1.2焊缝表面气孔：焊接时，熔池中的气泡在凝固时未能逸出而残留下来形成的空穴叫气孔。
表面气孔指露在表面的气孔。
3.1.3未熔合：熔焊时，焊道与母材之间或焊道与焊道之间，未完全熔化结合的部分；点焊时母材与母材之间未完全熔化结合的部分。
3.1.4未焊透：焊接时接头根部未完全熔透的现象。
3.1.5裂纹：在焊接应力及其它致脆因素共同作用下，焊接接头中局部地区的金属原子结合力遭到破坏而形成的新界面而产生的缝隙，它具有尖锐的缺口和大的长宽比的特征。
3.1.6未焊满：由于填充金属不足，在焊缝表面形成的连续或断续的沟槽。
3.1.7焊瘤：焊接过程中，熔化金属流淌到焊缝之外未熔化的母材上所形成的金属瘤。
3.1.8烧穿：焊接过程中，熔化金属自坡口背面流出，形成穿孔的缺陷。
3.2焊缝形状缺陷：3.2.1焊缝成形差：熔焊时，液态焊缝金属冷凝后形成的焊缝外形叫焊缝成形，焊缝成形差是指焊缝外观上，焊缝高低、宽窄不一，焊缝波纹不整齐甚至没有等。
3.2.2焊脚尺寸：在角焊缝横截面中画出最大等腰三角形中，直角边的长度。
缺陷表现在焊脚尺寸小于设计要求和焊脚尺寸不等（单边）等。
3.2.3余高超差：余高高于要求或低于母材。
3.2.4错边：对接焊缝时两母材不在一平面上。
3.2.5漏焊：要求焊接的焊缝未焊接。
表现在整条焊缝未焊接、整条焊缝部分未焊接、未填满弧坑、焊缝未填满未焊完等。
3.2.6 漏装：结构件中某一个或一个以上的零件未组焊上去。
3.2.7飞溅。
3.2.8电弧擦伤。
3.3 复合缺陷：同一条焊缝或同一条焊缝同一处同时存在两种或两种以上的缺陷。
3.4 焊缝打磨。
焊缝打磨要求：打磨后焊缝符合本检验标准，焊缝圆滑过渡或焊缝与母材圆滑过渡，不允许破坏母材，其余参见《挖机结构件焊缝打磨规定》。
着色渗透探伤
着色渗透探伤一．着色探伤原理介绍着色探伤是无损检测的一种方法，它是一种表面检测方法，主要用来探测诸如肉眼无法识别的裂纹之类的表面损伤，如检测不锈钢材料近表面缺陷（裂纹）、气孔、疏松、分层、未焊透及未熔合等缺陷（也称为PT检测）。
适用于检查致密性金属材料（焊缝）、非金属材料（玻璃、陶瓷、氟塑料）及制品表面开口性的缺陷（裂纹、气孔等）。
着色探伤的基本原理：用着色剂涂在材料的表面，着色剂渗入受损部位。
放置一段时间后将表面的着色剂冲洗掉。
在已经清洗干净的表面涂上显影剂，损伤部位由于着色剂渗入其中从而看得一清二楚。
主要利用毛细现象使渗透液渗入缺陷，经清洗剂清洗使表面渗透液清除，而缺陷中的渗透液残留，再利用显像剂的毛细管作用吸附出缺陷中残留的渗透液而达到检验缺陷的目的。
二．着色探伤的工作标准（一）工件表面预清理在被检表面施加渗透剂前，应使用清洗剂将工件表面清洗干净，使得被检表面无油污、锈蚀、切屑、漆层及其他污物（如检验焊缝时，在焊缝表面及焊缝边缘不应有氧化皮、焊渣、飞溅等污物），然后，使得被检工件表面要充分干燥。
（二）着色渗透用渗透剂对已处理干净的工件表面均匀喷涂后，渗透5-15分钟。
（三）清洗、干燥在渗透5-15分钟之后，施加显象剂之前：（1）要使用清洗剂将喷在工件表面的渗透剂清洗干净，使得被检表面要清洁（2）用干净的纱布擦干或在室温下自然干燥注：清除多余的渗透剂时，应防止过清洗或清洗不足（保证工件表面没有渗透剂即可）（四）显像将显像剂充分摇匀后，对被检工件表面（已经清洗干净、干燥后的工件）保持距离150mm-300mm均匀喷涂，喷洒角度为30°- 40°，显像时间不小于7分钟。
（五）观察1、观察显示迹痕，应从施加显像剂后开始，直至迹痕的大小不发生变化为止，约7-15分钟，观察显像应在显像剂施加后7~60分钟内进行。
2、观察显示迹痕，必须在充足的自然光或白光下进行。
3、观察显示迹痕，可用肉眼或5--10倍放大镜。
焊缝渗透检验
焊缝渗透检验焊缝渗透检验⽅法和缺陷迹痕的分级1 主题内容与适⽤范围本标准规定了焊缝及其邻近母材表⾯开⼝缺陷检验⽅法（着⾊检验和荧光检验）和缺陷迹痕的分级。
本标准适⽤于下述⾦属焊缝的表⾯开⼝缺陷检验：a.⽤⾮磁性材料焊接的焊缝；b.磁性材料的⾓焊缝以及磁粉探伤有困难或者检验效果不好的焊缝，例如对接双⾯焊焊缝清根过程中的检验等。
2 引⽤标准GB 388 ⽯油产品硫含量测定法GB/T12604.3 ⽆损检测术语渗透检测JB/T 6064 渗透探险伤⽤镀铬试块技术条件ZB E30 002 ⽯油产品中氯含量测定⽅法（烧瓶燃烧法）ZBH24 002 渗透探伤⽤A型灵敏度对⽐试块ZBJ04 003 控制渗透探伤材料质量的⽅法ZBJ04 005 渗透探伤⽅法3 检验⼈员3.1焊缝渗透检验⼈员应按有关规程的规定经过严格培训和考核，并持有相应考核组织颁发的等级资格证书。
3.2焊缝渗透检验⼈员的视⼒应每年检查⼀次，校正视⼒不得低于1.0，⽆⾊盲和⾊弱。
4 探伤液4.1探伤液包括渗透剂、乳化剂、清洗剂和显像剂，应对被检焊缝及其母材⽆腐蚀作⽤。
4.2当检验镍合⾦焊缝时，每种探液的硫含量均不应超过⽤GB388分析所得的残留物重的1%；当检验奥⽒体不锈钢或钛合⾦焊缝时，每种探伤液的氯和氟含量之和不应超过⽤ZB E30 002和附录A（参考件）分析所得的残留物重量的1%。
4.3应使⽤同⼀⼚家⽣产的同⼀系列配套探伤液，不允许将不同种类的探伤液混合使⽤。
4.4⽤着⾊法检验后的焊缝，如果需要进⾏荧光检验，则必须在彻底清理之后才能进⾏。
4.5为了控制渗透探伤液质量的需要，可根据ZB J04 003的规定，使⽤符合ZB H24 002 或者JB/T 6064规定的铝合⾦试块或镀铬试块。
5 检验操作5.1预处理5.1.1预处理部位为被检表⾯，它包括焊缝表⾯及焊缝两侧⾄少25mm的邻近区域表⾯。
5.1.2采⽤机械⽅法（如打磨）清除被检表⾯的焊渣、焊接飞溅、铁锈和氧化⽪；采⽤溶剂⽅法（如⽔或清洗剂）清洗被检表⾯的油脂、纤维屑等可能遮盖表⾯缺陷显⽰或⼲扰检验的外来物质。
着色渗透探伤工作标准
着色渗透探伤工作标准一、适用范围本标准适用于检查致密性金属材料(包括焊缝)、非金属材料(如玻璃、陶瓷、氟塑料)及其制品表面开口性的缺陷，如暴露于表面的裂纹、气孔、疏松、分层、未焊透及未熔合等缺陷。
着色渗透探伤工作标准二、原理利用液体的渗透现象、毛细作用和吸附原理来检查材料、制品表面的开口缺陷。
探伤时，将红色渗透剂施加在被检表面，如果被检表面存在缺陷，渗透剂便渗入缺陷内，当把表面多余渗透剂去除后，再施加白色显象剂，缺陷内的渗透剂便被吸出，从而在白色背景上呈现出红色缺陷迹痕。
三、对工件被检表面的要求1、被检表面及其周围25mm区域内应无油污、锈蚀、切屑、漆层及其它污物。
2、检查焊缝时，在焊缝表面及距焊缝边缘30mm内不应有氧化皮、焊渣、飞溅等污物。
3、机加工件表面的粗糙度应不大于 6.3√(光洁度∨5)。
渗透剂、清洗剂、四、渗透剂、清洗剂、显象剂的选择原则1、渗透剂应有良好的渗透性能、颜色鲜艳、对被检表面无腐蚀、对人体毒性小、剌激性小、挥发性小、易于清洗、并与被检容器内所使用的介质相容。
2、清洗剂应能去除被检表面的多余渗透剂又不会过洗。
对被检表面无腐蚀、对人体毒性小和剌激性小。
3、显象剂应能在被检表面上形成均匀的白色背景，对渗透剂有强的吸附性能，显示缺陷迹痕对比度好。
4、推荐几种着色探伤剂，见附录A。
5、用于检验和选用渗透探伤剂的对比试块见附录B。
五、操作程序（一）预清理在被检表面施加渗透剂前，应按 3.1和 3.2条要求，采用溶剂清洗、蒸气清洗、碱洗或机械方法进行处理。
然后，被检表面要进行充分干燥。
（二）渗透1、渗透方法的选用：（1）对焊缝和大部件作局部探伤时，宜采用刷涂或喷涂法，应注意被检表面在渗透时间内保持润湿状态;（2）对数量多、尺寸小的零件作探伤时，宜采用浸渍法。
2、渗透时间取决于渗透剂种类、被检工件的材质、预测缺陷的种类、大小以及被检表面状态和探伤时的环境温度。
当环境温度为5--50℃时，渗透时间通常在10--15min之间或按探伤剂说明书执行。
着色渗透探伤检测实验
着色渗透探伤检测实验一、实验目的掌握着色渗透探伤检测非孔性材料表面开口的缺陷方法（焊件焊缝）。
二、实验内容用溶剂去除型着色渗透检测焊缝及其周边金属。
三、实验器材1、喷罐式溶剂去除型着色渗透检测材料：一套（其灵敏度符合实验要求）；2、试板；3、白光灯、放大镜；4、钢丝刷、砂纸、锉刀等工具；5、无绒布或纱布。
四、实验原理着色探伤原理：将含有染料的渗透液涂敷在被检工件表面，利用液体的毛细作用，使其渗入表面开口缺陷中，然后再除去工件表面多余的渗透液，干燥后施加显象剂，将缺陷中的渗透液吸附到工件表面上，再观察反映缺陷形状的迹痕，进行缺陷的质量评定。
下图 1 为着色渗透探伤原理示意图。
预清洗渗透清洗图1为着色渗透探伤原理示意图五、实验步骤1、预处理：先用钢丝刷、砂纸、锂刀等工具清理试板的检测区域，及检测部位四周向外扩展约25mm去除试板表面的锈迹等污物；再用清洗剂清洗试板的受检表面，以除去油污和污垢。
2、渗透：将渗透液喷涂于清洗干净好的试板受检面，渗透时间为10min,环境温度为15〜50C ;在整个渗透时间内，渗透液必须润湿受检表面，保护不干状态。
3、去除：渗透完毕后，先用干布擦去表面多余渗透液，然后用沾有去除剂的无绒布擦拭，擦拭时，应朝一个方向擦拭，不能往复擦拭。
4、显像：将显像剂喷涂于受检表面，喷涂时，喷嘴距被检工件表面一般以300〜400mr为宜，喷洒方向与受检表面夹角为30°〜40°,以形成薄而均匀的显像剂层，显像剂层厚度以0.05〜0.07mm为宜，应覆盖工件底色。
5、观察检测：显像结束后，应在白光下进行检测，必要时，可用5〜10倍放大镜观察。
6、记录并出具报告：做好记录并根据标准、规范或技术文件进行质量评定，最后出具报告。
六、实验报告要求1、采用校实验报告纸手写。
2、写明班级、学号、试验日期、试验内容、试验目的。
3、注意交代清楚每步试验的材料、使用的器具、采用的方法。
4、每位同学独立完成，互相讨论，理清思路，可按试验顺序自行整理试验内容、试验目的。
焊缝的着色渗透探伤检验
焊缝的着色渗透探伤考验之阳早格格创做焊缝的着色渗透探伤是考验焊交交头表面缺陷的灵验要领之一.与焊缝的磁粉探伤相比，它具备没有限造于铁磁性资料的便宜，其应用范畴可夸大到奥氏体没有锈钢战镍合金等非磁性资料.着色渗透探伤历程是将含有颜料战荧光粉剂的渗透液喷洒或者涂敷正在焊件受检部位表面上，利用液体的毛细管效率，使其渗进到启心的表面缺陷中.而后扫除残留正在表面的渗透液，等搞燥后施加隐像剂，将已渗进到缺陷中的渗透液吸附到表面上去而隐现出缺陷痕迹.渗透探伤的缺面是只可检测启心坡的表面缺陷，而无法检测表层的埋躲缺陷.1.着色渗透探伤要领的特性及应用范畴着色渗透探伤法还可按分歧的隐像历程分成搞式隐像法、干式隐像法战无隐像剂隐像法.着色渗透探伤法可用于以下部位的查看：1)焊前坡心切割里或者加工里的查看.2)焊缝及近缝区表面的查看.3)焊交历程中焊讲表面的查看.4)临时拆置定位推筋板裁撤后焊疤表面的查看.渗透探伤剂的组成焊缝渗透探伤用试剂包罗渗透剂、去除剂战隐像剂. (1) 渗透剂液体状态的渗透剂常常由颜料、溶剂、乳化剂战多种巩固渗透本能的增加剂组成.(2) 去除剂焊缝渗透探伤用去除剂分火洗型、后乳化型战溶剂型.火洗型去除剂的主要组分是工业用火.后乳化型去除剂由乳化剂战火组成.乳化剂以表面活性剂为主、并附加安排粘度的溶剂.(3) 隐像剂渗透探伤用隐像剂分搞式隐像剂、干式隐像剂战快搞式隐像剂.搞式隐像剂的组分是红色无机粉终，如氧化镁战氧化钛粉终.干式隐像剂是隐像粉终的火溶液.且溶液中隐像粉终呈悬浮状态.共时附加潮干剂，分别剂及防腐剂.快搞式隐像剂是隐像粉终溶解于挥收性有机溶液中，并加适量节造剂战密释剂等.3.焊缝的着色渗透探伤的考验步调及支配重心焊缝渗透探伤的考验步调包罗预处理、预荡涤、渗透处理、乳化处理、去除处理、搞燥处理、隐像、瞅察战后处理等.各考验步调的支配重心、缺陷痕迹的形式及其成果详睹下表.焊缝着色渗透探伤考验步调战支配重心渗透探伤痕迹形式及其成果4.缺陷痕迹的评比焊缝着色渗透探伤中百般罕睹的焊交缺陷痕迹特性综列于下表.缺陷痕迹的评比，可参照JB/T6062-1992《焊缝渗透考验要领战缺陷痕迹分级》尺度的确定实止，该尺度将缺陷痕迹分成4个品量等第，I级央供最下，IV级央供最矮.详睹下表.百般焊交缺陷痕迹特性焊缝渗透探伤缺陷痕迹分级尺度。
焊缝着色渗透探伤实验
▪ 应在10~60分钟完成， 白光下进行，光照度应大 于等于1000 Lx,必要时， 可用5～10 倍放大镜观察 和添加辅助光源
Page ▪ 8
灵敏度 试块
实验一—焊缝磁粉探伤实验
六、实验注意事项
1、被检试件渗透前表面污物一定要处理干净。 2、在整个渗透时间内被检试件表面渗透液始终保持湿 润状态。 3、被检试件表面多余渗透液去除要彻底，但不能将渗
Page ▪ 6
实验一—焊缝着色渗透探伤实验
四、实验方法与步骤
预处理
自然干 燥
渗透
步骤
显像
去除
Page ▪ 7
检测观 察
实验一—焊缝着色渗透探伤实验
五、实验数据处理
▪ A型试块用于渗透剂性能校验和环境温度低 于10℃或高于50℃时渗透时间确定 ▪ B型试块用于系统灵敏度及操作工艺正确性 检验
显像观 察
Page ▪ 5
实验一—焊缝着色渗透探伤实验
三、实验原理
❖ 将含有染料的渗透液涂敷在被检工件表面，利用液体的毛细 作用，使其渗入表面开口缺陷中，然后再除去工件表面多余的 渗透液，干燥后施加显象剂，将缺陷中的渗透液吸附到工件表 面上，再观察反映缺陷形状的迹痕，进行缺陷的质量评定。图1 为着色渗透探伤原理示意图。
（焊件焊缝）
目的三
掌握灵敏度试片应用和选择
实验一—焊缝着色渗透探伤实验
二、实验设备
1、喷罐式溶剂去除型着色渗透检测材 料：一套（其灵敏度符合实验要求）； 2、灵敏度试块 1块 3、焊缝试板；1件 4、白光灯或手电筒；1只 5、放大镜；1只 6、钢丝刷、砂纸、角向磨光机等工具； 各1件 7、无绒布或纱布。若干
实验一焊缝着色渗透探伤实验三实验原理page?7预处理渗透去除自然干燥燥显像检测观察察步骤实验一焊缝着色渗透探伤实验四实验方法与步骤page?8?应在1060分钟完成白光下进行光照度应大于等于1000lx必要时可用510倍放大镜观察和添加辅助光源显像观察察灵敏度试块?a型试块用于渗透剂性能校验和环境温度低于于10或高于50时渗透时间确定?b型试块用于系统灵敏度及操作工艺正确性检验实验一焊缝着色渗透探伤实验五实验数据处理page?9润状态
着色检验探伤
验八着色渗透探伤一、实验目的1.通过实验了解着色渗透探伤的基本原理；2.掌握着色渗透探伤的操作方法，以及缺陷的检查评定。
二、实验原理着色渗透探伤是采用带有红色染料的渗透剂的渗透作用，显示缺陷痕迹的无损探伤法。
渗透探伤是检验表面开口缺陷的常规方法。
渗透探伤的基本原理是在被检工件表面涂上某种具有高渗透能力的渗透液，利用液体对固体表面细小孔隙的渗透作用，使渗透液渗透到工件表面的开口缺陷中，然后用水或其它清洗液将工件表面多余的渗透液清洗干净，待工件干燥后再把显像剂涂在工件表面，利用毛细管作用将缺陷中的渗透液重新吸附出来，在工件表面形成缺陷的痕迹，根据显示的缺陷痕迹对缺陷进行分析、判断。
其基本原理及基本步骤见图1。
图1 渗透探伤的基本原理及步骤a) 前清洁处理 b)渗透处理 c)清洗去除处理 d)显像处理 e)检查评定焊接件的探伤：（1）表面预处理焊缝及热影响区表面容易粘有焊渣、焊剂、飞溅物、氧化物等污物，在进行着色检测前要进行清理，常用的清理方法是机械清理法。
污物清理干净后，再用清洗液清洗焊缝表面的油污，最后用压缩空气吹干。
（2）渗透由于焊接工件的尺寸一般较大，所以施加渗透液时，常采用喷涂或刷涂，一般应在焊缝上反复施加3～4次，每次间隔3～5min，小型工件可采用浸涂法（3）去除先用干燥、洁净不脱毛的布或纸按一个方向进行依次擦拭，直至大部分多余渗透剂被去除后，再用蘸有清洗剂的干净不脱毛布或纸进行擦拭，将被检面上多余的渗透剂全部擦净。
（4）干燥清洗干净的焊缝及热影响区表面可经自然风干或用压缩空气吹干。
（5）显像和观察利用压缩空气或压力喷罐将溶剂悬浮显像粉均匀地喷洒在焊缝及热影响区表面，显像3～5分钟后，可用肉眼或借助3～5放大镜观察所显示的图像，为发现细微缺陷，可间隔5分钟观察一次，重复观察2～3次。
（6）后清洗用湿布擦除被检面显像剂或用水冲洗。
避免残留在焊缝上的渗透液和显像剂会影响随后进行的焊接，使其产生缺陷。
焊接检验任务6 焊缝渗透探伤
（1）水洗型探伤法 水洗型探伤法是用水清洗工件表面多余的渗透液，操作比 较简单，成本低廉、使用较普遍。但其主要缺点是灵敏 度较低，不能检测细小缺陷。 渗透液有两种类型，水基型(适于检验不能接触油类的工 件) 和自乳化型(适于检验有油污或比较粗糙的工件)。
（2）后乳化型探伤法 后乳化型渗透液中不加乳化剂，不能直接用水清洗残余的 渗透液，必须在渗透之后、清洗之前加上“乳化过程” 这道工序。 后乳化型探伤灵敏度高，能检测出细小的缺陷，适于检查 精密工件。
水洗型渗透液所用的清洗剂是具有一定压力的温水，后乳化型渗透剂 经乳化处理后，也用水进行清洗。
溶剂去除型的清洗剂是有机溶剂(丙酮和乙醇)，有时也加入其它溶剂 混合而成。
对清洗剂的基本要求是：
1）必须对渗透剂中的染料有较大的溶解度； 2）对工件表面的润湿作用强，清洗速度快；
3）有良好的互溶性，具有一定的挥发性，低毒性；
显示剂 W、C
S D、W
C C、W、S
S C、S C、W
S S、C C、S
渗透探伤在焊接过程中主要应用在以下方面： 1）经火焰加工或机加工后坡口面的检查； 2）焊缝表面或堆焊表面的检查； 3）压力容器经热处理或压力试验后，焊缝表 面的
检查。 4）船体重要焊缝表面的检查。
（一）渗透剂 （二）乳化剂 （三）清洗剂 （四）显像剂
相对而言，荧光探伤的灵敏度比着色探伤高一些，因为人 眼对黑色背衬下荧光亮点的分辨力大于白色背衬下其它颜 色的分辨力。
着色探伤比较简单，在普通光源下即可观察，而荧光探伤 必须在暗室中观察才能发现缺陷。
不管是荧光剂还是着色剂必须能溶解在渗透液中，方能发 挥作用，显示缺陷。
根据渗透液的种类不同，各自又分为水洗型、后乳化型和 溶剂去除型三种探伤方法。
典型焊接试板的渗透检验的原理与方法(ppt 64页)
（四）荧光渗透探伤的探伤剂
就有基本操作而言，也有渗透、乳化、清洗、显像 等程序，因此相应的也有渗透剂、清洗剂、显像剂等， 其基本要求与着色探伤的要求是一致的。由于显像方式 不同，只是起主导作用的成分不同，例如荧光渗透剂必 须有荧光物质，对荧光物质的要求是荧光强度要高，荧 光物质产生的荧光颜色要易于识别，对荧光探伤剂同样 要注意对焊件的腐蚀性，对人体的健康以及存放的稳定 性要求。
4、焊件的清洗处理 其目的是为了去除附着在被检焊件表面上多余的渗 透剂，在处理过程中，既要防止处理不足而造成对缺陷 识别的困难，同时也要防止处理过渡而使渗入缺陷中的 渗透剂也被洗去，用荧光渗透剂时，可在紫外线照射下 边观察处理程度，边进行操作。
清洗处理在渗透探伤中是一步至关重要地步骤。对 于水洗型和后乳化型可用水进行清洗，水的压力及喷射 的角度、喷嘴距焊件的表面距离都很重要。对于局部探 面看不到渗透剂的色彩为适度。如焊件表面较粗糙时， 在基本冲洗干净后，可从不同方向再适度冲洗，以防止 在局部死角还残留少量渗透剂。
（一）渗透剂
由于显像方式不同，着色探伤和荧光探伤的渗透 剂中起主导作用的成分也不同，前者要求颜色醒目， 着色强度高。除此之外，它们都有一些共同性要求：
1、渗透性能好 这是对渗透剂的最基本要求。由于液体的渗透性在 相当程度上取决于它的表面张力系数，因此作为渗透剂 主题的溶剂应选用表面张力系数低的液体，如苯、煤油 、甲苯、乙醇、松节油、乙酸、乙酯醇。水的表面张力 系数较大，因而渗透性较差，当用水作为着色剂和荧光 剂的溶剂时，应加入一些降低表面张力系数的表面活性 剂以提高渗透性。
2）渗透时间的确定 渗透所需时间按渗透种类、被检焊件的材质、缺陷 本身的性质以及被检焊件和渗透液的温度而定。对水洗 型渗透剂，无论是水基的还是自乳化型的，由于渗透性 能较差，需要的渗透时间就长一些。对后乳化型和溶剂 去除型的渗透剂，因有降低表面张力、增加润湿作用的 成分，故有极好的渗透性能，所需时间较短。
焊缝的着色渗透探伤检验
焊缝得着色渗透探伤检验焊缝得着色渗透探伤就是检验焊接接头表面缺陷得有效方法之一。
与焊缝得磁粉探伤相比,它具有不局限于铁磁性材料得优点,其应用范围可扩大到奥氏体不锈钢与镍合金等非磁性材料。
着色渗透探伤过程就是将含有颜料与荧光粉剂得渗透液喷洒或涂敷在焊件受检部位表面上,利用液体得毛细管作用,使其渗入到开口得表面缺陷中。
然后清除残留在表面得渗透液,等干燥后施加显像剂,将已渗入到缺陷中得渗透液吸附到表面上来而显示出缺陷痕迹。
渗透探伤得缺点就是只能检测开口坡得表面缺陷,而无法检测表层得埋藏缺陷。
1、着色渗透探伤方法得特点及应用范围着色渗透探伤法还可按不同得显像过程分成干式显像法、湿式显像法与无显像剂显像法。
着色渗透探伤法可用于以下部位得检查:1)焊前坡口切割面或加工面得检查。
2)焊缝及近缝区表面得检查。
3)焊接过程中焊道表面得检查。
焊缝渗透探伤用试剂包括渗透剂、去除剂与显像剂。
(1) 渗透剂液体状态得渗透剂通常由颜料、溶剂、乳化剂与多种增强渗透性能得添加剂组成。
(2) 去除剂焊缝渗透探伤用去除剂分水洗型、后乳化型与溶剂型。
水洗型去除剂得主要组分就是工业用水。
后乳化型去除剂由乳化剂与水组成。
乳化剂以表面活性剂为主、并附加调整粘度得溶剂。
(3) 显像剂渗透探伤用显像剂分干式显像剂、湿式显像剂与快干式显像剂。
干式显像剂得组分就是白色无机粉末,如氧化镁与氧化钛粉末。
湿式显像剂就是显像粉末得水溶液。
且溶液中显像粉末呈悬浮状态。
同时附加润湿剂,分散剂及防腐剂。
快干式显像剂就是显像粉末溶解于挥发性有机溶液中,并加适量限制剂与稀释剂等。
3、焊缝得着色渗透探伤得检验程序及操作要点焊缝渗透探伤得检验程序包括预处理、预清洗、渗透处理、乳化处理、去除处理、干燥处理、显像、观察与后处理等。
各检验程序得操作要点、缺陷痕迹得形式及其成因详见下表。
焊缝着色渗透探伤中各种常见得焊接缺陷痕迹特征综列于下表。
缺陷痕迹得评定,可参照JB/T6062-1992《焊缝渗透检验方法与缺陷痕迹分级》标准得规定执行,该标准将缺陷痕迹分成4个质量等级,I级要求最高,IV级要求最低。
