无线手持终端MC3190配置说明

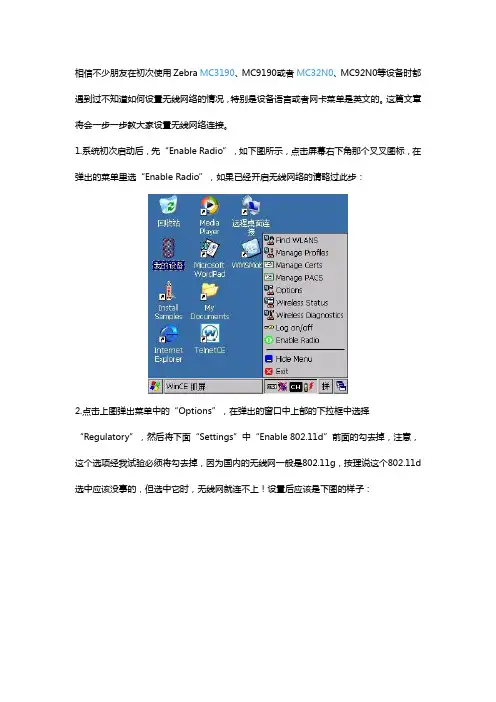

Zebra MC3190、MC9190或者MC32N0、MC92N0如何设置无线网络
相信不少朋友在初次使用Zebra MC3190、MC9190或者MC32N0、MC92N0等设备时都遇到过不知道如何设置无线网络的情况，特别是设备语言或者网卡菜单是英文的。
这篇文章将会一步一步教大家设置无线网络连接。
1.系统初次启动后，先“Enable Radio”，如下图所示，点击屏幕右下角那个叉叉图标，在弹出的菜单里选“Enable Radio”，如果已经开启无线网络的请略过此步：2.点击上图弹出菜单中的“Options”，在弹出的窗口中上部的下拉框中选择“Regulatory”，然后将下面“Settings”中“Enable 802.11d”前面的勾去掉，注意，这个选项经我试验必须将勾去掉，因为国内的无线网一般是802.11g，按理说这个802.11d 选中应该没事的，但选中它时，无线网就连不上！设置后应该是下图的样子：3.接下来点击无线设置弹出菜单中的“Find WLANS”菜单项，待搜索完后，选择可以访问的无线路由，在弹出菜单里选择“Create profile”，如下图所示：4.点“Next”，进入下一步：5.继续点“Next”，出现“Security Mode”和"Authentication Type"的设置，这里需要注意的是，这两个选项与具体的无线网络设置有关，最好进入无线路由器的管理界面里弄清楚无线设置，一般Security Mode选“WPA2 - Personal”，Authentication Type选None：6.接下来的设置在选择不同的Security Mode和Authentication Type会有不同，下面还是WPA2 - Personal为例，如下图所示，“Encryption Type”需要根据无线路由器的设置来选择，我用的是AES；为了方便密码输入，所以选择“Pass-phrase"，这样可以直接输入字母或数字，否则还要先转成十六进制串输入，那样太麻烦。
MC3190无线网络配置
任务栏中打着红色叉叉的即为无线网卡图标
点击无线网卡图标后弹出菜单中选择Enable Radio 打开无线网卡
无线网卡打开后任务栏中的无线网卡图标会变为红色的感叹号
再次点击无线网卡图标，在打开菜单中选择Find WLANS
系统会罗列出当前扫描到的无线网络
选中需要连接的无线网络，点击后选择Create profile进行无线网络连接创建第一步确认无线网络名称，直接下一步
选择国家信息，默认选项，直接下一步
选择加密方式，系统自动匹配，下一步
密钥类型，系统自动匹配，如果密码中含有英文字符，需要选中Hexadecimal Keys 下一步
输入两次密码，下一步
默认为动态获取IP ，如需静态IP去掉这里的勾选输入IP，网关，掩码的信息
如需指定DNS服务器，勾选Set static DNS Address 输入DNS
默认选择自动，下一步
默认选择Fast Power Save
全部设置完成后再次点击无线网卡图标，弹出菜单中选择Options 打开对话框中选择Export 将当前配置进行导出
以后每次冷启后会自动进行无线网络配置还原。
MC3190操作教程文档
MC3190操作教程文档Wednesday, April 18, 2012目录第一章、基本操作 (3)1.1电池的拆卸 (3)1.2充电 (3)1.3启动手持 (4)1.4键盘介绍 (5)1.5扫描方法 (6)1.6使用通讯座 (6)1.7扫描设置 (7)第二章MC3190网卡设置 (8)第三章MC3190保养 (15)第一章、基本操作1.1电池的拆卸电池安装示意图1.2充电1.3启动手持红色电源键为开机按键，打开电源，系统开始启动直到出现笔尖校准程序。
热启动：热启动会停止所有正在运行的程序，未保存的程序会丢失，方法：同时按下7和9和power键。
冷启动：冷启动手持终端会变成出厂时的设置，请谨慎使用，方法：同时按下1和9和power键。
冷启动后，执行如下校验笔尖步骤：用笔（不可使用金属。
铅笔等其它利器）点击屏幕中十字的中心，十字会围绕屏幕四个角旋转，每点击一下会从一个角移动到另一个角。
笔尖校准程序结束后会自动退出。
1.4键盘介绍激光须贯穿整个条码，稍微倾斜，扫描效果会更好。
1.6使用通讯座1、点击状态栏的条码扫描图标，出现菜单项：如果状态栏没有出现条码扫描的图标，请双击“我的电脑”，然后再双击“Application”图标，在”Application”文件夹中，找到“ScanWede”图标后双击，条码扫描图标将会出现在状态栏中。
2、在菜单项点击“Config”然后再弹出一个菜单项，在菜单项中点击“Setup”菜单，进入条码扫描设置界面。
3、条码扫描设置界面中，存在以下选项可根据需要来设置。
4、作上述设置后，点击OK按钮接受设置，点击“Cancel”表示不接受当前设置。
5、在菜单项点击“Scan”然后再弹出一个菜单项，在菜单项中点击“Enable”菜单项，设置“扫描”允许。
还有两种状态，在操作中禁止使用，分别是“Disable”和“Simulate”.在菜单项中点击“Disable”项，设置“扫描”不允许；在菜单项点中“Simulate”项，设置“扫描仿真”。
采集器MC3190配置手册指导说明
拔掉电池或按1、9冷重启后原有网络配置会失效，可参照以下步骤重新配置。
1配置网络
显示红叉是表示无线模块没有启用
按下图启用无限模块:
修改配置:
点击Options 选项:
选择Regulatory 改成如下配置并保存:
查找可以无线网络:
选择可用的无限网络:
Next:
Next：
若AP设有密码，则Security Mode为WPA2-Personal，
Next：
Encryption Type为数据加密模式，选AES
，Next：
输入无线网络密码，Next：
若采集器是自动获取IP，直接Next：
Next：
Save，稍等片刻，系统会自动连上此无线网络。
若采集器不是自动获取IP，需手动设置固定IP，步骤如下：
下一步:
下一步:
下一步至完成, 网络设置完成.
2启用扫描功能:
启动速飞系统后，扫描功能会自动启动，若扫描功能被关闭，可按一下步骤开启：双击: 我的设备
双击: windows 文件夹
在windows目录下找到如下图标的文件:
双击[ScanWedge]. 扫描功能就加载好了,会出现如下图标:
任务栏显示三角形横杠就表示扫描功能已起用.。
MC3190键盘说明解读
Motorola MC3190数据采集器28、38、48键键盘定义Motorola MC3190数据采集器具有三种键盘模式，分别为28键、38键、48键。
下面分别对三种键盘的模式进行按键说明:、28键键盘的MC319028键的键盘包含一个电源按钮，应用程序键，滚动键和功能键。
键盘颜色编码以指示备用功能键（蓝色）和备用注意：可以通过应用程序改变键盘功能。
1、28键键盘描述键描述ALPHA 键（橙色）2、28键的键盘输入模式二、38键键盘的MC319038键的键盘包含一个电源按钮，应用程序键，滚动键和功能键。
键盘颜色编码以指示备用功能键（蓝色）。
注意：可以通过应用程序改变键盘功能QFBO1、38键键盘描述键描述电源键（红色）移动计算机屏幕打开和关闭（恢复和挂起）绿色环默认情况下，可编程应用程序功能键。
2、38键的键盘输入模式三、48键键盘的MC319048键的键盘包含一个电源按钮，应用程序键，滚动键和功能键。
键盘颜色编码以指示备用功能键（蓝色）。
注意：可以通过应用程序改变键盘功能CO0G> CD® CD 电？伍』 uf n 科® ® ® © M 」'_Fi _FT ® CD £0 © FH fW HI FiJ ® CD ® CD 軻 ® CD CD ® S 岀CD CD 建曲 © ® O CD (§)键描述电源键（红色） 移动计算机屏幕打开和关闭（恢复和挂起） 绿色环 默认情况下，未分配的应用程序功能键。
红色环 默认情况下，未分配的应用程序功能键。
扫描键（黄色）用于应用程序中的扫描，按下可以扫描条码。
此键具有和两侧安装的扫描按钮相同的功能。
148键键盘描述248。
摩托罗拉MC3190-Z手持式RFID数据采集器
3、新的突破性的方位向迟钝性天线让它成为极其灵 活多用的设备，在零售商店、医疗机构和办公室等各 种面向客户的环境中都能应付自如。
摩托罗拉MC3190-Z手持式RFID数据采集器的优势
1、摩托罗拉 RFID 读取器引擎 提供先进的高效读取性能，实现更快的读取速度和更大的吞 吐量。 2、拥有专利的摩托罗拉全向专有的全方位 MAX RFID 天线 方位向迟钝性设计让用户无需精确对准读取器和标签即可进 行更快、更精准的读取 3、精确定位技术 视觉及声音提示的独特组合可将工作人员轻松引导至特定项 目物品：当设备接近目标项目物品时，蜂鸣音调及音量都将 增大，同时滑动图形条的尺寸也将增大
8、320 x 320 背光显示屏 分辨率比 ¼ VGA 高 30%，几乎在任何0-Z手持式RFID数据采集器的规格参数
物理参数： 显示屏分辨率：76 mm QVGA 彩色 (320 x 320) 背光触摸显示屏 键盘：48 键字母数字键盘 性能参数 数据捕捉选项：RFID；一维激光扫描仪；二维成像仪（参见下面的 RFID 功能） 存储器：256MB RAM/1 GB 闪存 处理器 (CPU)：650 g（包括电池、手写笔、窄键盘和挂带） 操作系统 (OS)：Microsoft Windows Mobile 6.5 Classic Edition 无线数据通讯 安全性：WPA2（个人或企业）、802.1x、EAP-TLS、TTLS（CHAP、MS-CHAP、 MS-CHAPv2、PAP 或 MD5）、PEAP（TLS、MSCHAPv2、EAP-GTC）、 LEAP、EAP-FAST（TLS、MS-CHAPv2、EAP-GTC）、CCXv4 认证、支持 IPv6、FIPS140-2 认证 天线：集成方位向迟钝天线 数据速率：802.11a：最高 54 Mbps, 802.11g：最高 54 Mbps
手持机MC3190无线设置
手持机MC3190无线设置
MOTO MC-3190手持扫码机网络设置
1，网络配置：
显示红叉，表示无线模块没有启动
显示叹号，表示无线连接发生异常
显示蓝色，表示无线已连接，信号柱表示信号强度
2，启动无线模块:点击无线图标，进入无线菜单—Enable
3，修改配置：点击Options选项--
4，进入Options菜单，选择Regulatory – Anguilla
取消Enable 802.11bd的√，点击Save.
5,查找无线网络信号，点击Find WLANs
6，选择可用无线网络
7，点击无线点右键配置-Create Profile
8, Next 下一步
9,Country:Allow Any Country, Next
10,选择加密模式，规矩路由设置选择，选择WPA2-Personal ,下一步。
11,数据加密模式选择：AES
Enter Preshared Key(PSK)using选择：pass-phrase 勾选For added security-entered
12,通过软键盘输入无线密码Next
13设备是DHCP协议自动分配，直接勾选全部。
14，发射功率选择：Automatic,点击Next
连接上。
连接完成会弹出，连接的网络。
MC3190设置说明
MC3190/3100使用说明一.设备说明扫描键回车键数字键盘电源键二.键盘按键说明这里先把MC3190 的38 个按键分成4 个区：一区、主要是方向键，从左往右依次是：向左，向上，向下，向右四个方向。
二区、主要是功能键，实现系统级的操作；从左往右依次是：ALPHA 输入法选择键、CTRL 键、ESC 退出键、FUNC 组合键、BACK 后退键、SHIFT 功能键、ENT 回车键。
三区、主要是数字键，实现0—9 十个数字的输入。
还有小数点和逗号键。
四区、主要是F 功能键，是F1—F10 的操作，不同的键有不同的功能，如F1 是帮助，ALT+F4 是关闭。
左下角的是背景灯的开关，在光线不好的地方需要使用背景灯时可以按此按钮点亮背景灯。
扫描按键扫描激光头键盘说明表:下面介绍几个特殊的功能按钮:三.操作说明1.屏幕复位第一次使用A.按住电源键,等待屏幕显示.B.约十秒后,将出现如下屏幕校正操作C.从手柄下部抽出触控笔,笔尖点击十字标中心.依次有五个位置定位.正中央,左上角,左下角,右下角,右上角校正完成后,屏幕将提示如下图,按回车键确认如果第一次屏幕校准定位不好可以在1、开始――设置――控制面板――笔针——校准——再校准开始—设置—笔针控制面板D. 进入系统桌面后,PDA 将进行初始化,此时请勿操作,等待初始化完成.E. 系统正常启动后,效果如下图.图标说明输入法的状态图标，如出现此图标，则当前输入法为字母输入法。
出现此图标说明ALT 按钮被选中。
PDA 设备无线网络连接设置PDA 电源状态PDA 扫描部件开始菜单窗口标签输入法运程桌面校准—再校准CTRL按钮被选中FUNC按钮被选中SHIFT按钮被选中电池充电中电池电量显示电量低后备电池电量低电池电量满，使用交流电无线网络已打开,但未连接无线网络连接成功无线网络未连接2.条码扫描操作3.无线网络操作打开无线网络，开始—程序—Fusion—Wireless Launch配置无线网络,点右下角无线设置,出现如下图菜单,点击Enable Radio启用无线.启用后再次点出菜单,选择Option,出现如下图窗口,在下拉列表中选择第二项Regulatory.将下图中的Enable 802.11d选项的勾选去掉.然后按Save.并关闭窗口.再次点击图标拉出菜单,在菜单中点击Find WLANs把Enable802.11d选项的勾选去掉出现窗口后,等待设备自动扫描.完成后列表中将列表所有范围有效无线信号.在要进行连接的无线,用触控笔长按,直至出现如下菜单.然后点击Create Profile项.2. 选中要接入的网络，并用笔针点住不放，直到弹出菜单选择Create Profile出现配置窗口,无需修改选项,按Next直国家选择（一般选择默认）咨询电话183****6083打勾：自动获取IP地址，一般选择打勾完成将跳转至如下窗口,在刚才设置的配置上长按出现菜单,然后选择Connect,连接成功后,将看到右下图标变成如图右下所示配置完成后，网卡图标还是显示未连接1 打开Manager Profiles菜单，选中配置，点住不放，选中“Edit”2 检查加密方式是否与AP的加密模式相匹配3 检查密码是否匹配4 如果本设备设置成了自动获取IP，检查AP的相关配置5 打开无线网卡“Option”菜单，更改802.11d的状态网卡图标显示已连接，但是无法连接到系统1.检查IP地址和网关地址的配置2.用ping工具检查网络连接3.要修改IP地址货网关，请用Manager Profiles的Edit功能设置如有疑问，请咨询183****6083专业条码及条码设备咨询183****6083。
摩托罗拉RF枪说明书
目录1 手持终端介绍1.1 MOTOROLA MC31902 手持终端日常操作2.1 充电方法2.2 开关机、热启动、冷启动3 手持终端无线网络配置3.1 无线网络配置4 手持终端联机PC机4.1 概述4.2 同步工具安装4.3 手持终端中文字库安装5 手持终端键盘功能设置6手持终端机故障分析1 手持终端介绍1.1 MOTOROLA MC3190Motorola 讯宝symbol MC3190数据采集终端作为Symbol MC3090手持终端的升级替代产品，MC3190是构建于成功的MC3090之上，MC3190采集器系列分为3100批处理盘点机和包含无线局域网WiFi的MC3190条码采集器两款。
新的摩托罗拉MC3190系列可为公司内部的按键应用提供成本高效的移动性和用户舒适度。
符合人体工程学的耐用型MC3190 提供先进的计算能力以及数据采集能力、增强的安全性以及企业级的运动传感能力。
Motorola 讯宝symbol MC3190数据采集终端性能参数：数据采集选项-1D 激光扫描仪、1D/2D 成像仪、DPM内存(Flash/RAM)-128MB RAM/256 MB Flash 或128MB RAM/512MB Flash处理器(CPU)-Marvell PXA320 @ 624 MHz操作系统(OS)-Microsoft Windows Mobile 6.1 Classic,Microsoft Windows CE 6.0 Pro无线数据通讯：WPAN（支持蓝牙技术）-II 级、v2.1 增强数据速率(EDR), 集成天线WLAN-三重模式IEEE®802.11a/b/g；经过CCXv4 认证；支持IPv6；经过FIPS140-2 认证（仅限MC3190）线性一维条码扫描器：光学分辨率-最小元素宽度 4 Mil扫描速率-104（+/- 12）次扫描/秒（双向）使用环境：环境密封-IP54（2 类）工作温度--4°至122°F/-20°至50° C跌落规格-在工作温度范围内，多次从 4 英尺/1.2 米高处跌至水泥地面；满足并超过MIL-STD 810G滚落规格-根据IEC 68-2-32，在室温条件下，500 次从 1.64 英尺/0.5 米高滚落（1,000 次）2.1 充电方法摩托罗拉的每个手持终端都配了两粒电池，同时配了四位充电座。
MC3190无线相关配置
开机桌面此时的无线WLAN状态是关闭模式连接无线网络操作：第1步，开启无线网络点击正被关闭的无线网络空间，点击一下后弹出上面的对话框，选择ENABLE RADIO.开启无线网络。
开启无线功能后，右下角图标改为：第2步，对WLAN的参数设置。
点击OPTIONS后进入相关设置设定完成后点击SA VE并退出设置窗口。
第3步，基础设定完成后，可以正式查找连接无线网络信号了。
搜索到状态中查找到需要连接的无线网络后，双击你需要连接的网络名字点击Create profile创建连接。
针对达丰测试现场应用环境，连接的无线网络为不加密方式。
以下连接AP方式为不加密的连接方式跳出对话框直接显示出所连接的ESSID和无线名称，这2者需要显示相同的。
点击NEXT点击SA VE，完成无线网络的连接设置。
连接设置完成后会跳出一个无线管理配置文件。
你所连接过的无线网络名称和网络设置都会在此列表中保存。
也可以通过直接点取的方式第4步，连接完成后，进行一个网络连接测试。
点击后跳出诊断选项。
ICMP Ping:进入ping 包测试Trace route:跟踪路由Known APs ：已知的APQuit ：退出一般情况，我们需要对网络进行测试的话，只要选择第一个选项1）ICMP Ping选择好交换机或网关地址进行TEST ，AP ：显示出现在正连接的某个指定APSignal:信号强度测试一般信号上限到-80都可以正常联网ping 包。
现在现场测试信号强度上限为:-75，基本上达到-70左右就会进行自动切换至信号更高的一个AP 上，有的时候会倒-75左右进行切换，视周边AP 信号强度来自动切换。
，PING 通后，则表示网络连接正常，可以联网操作了 PING 不通，则说明网络设置那边有问题。
可能会出现，连上了AP ，但是网络就是不通1，加密方式选择错误，请重新验证加密方式及方法。
2， 没有获取到IP 地址，请重新获取地址或指定地址操作。
手持终端
Motorola 摩托罗拉MC3190操作手册1 手持终端介绍1.1 MOTOROLA MC3190 Motorola 讯宝symbol MC3190数据采集终端作为SymbolMC3090手持终端的升级替代产品，MC3190是构建于成功的MC3090之上，MC3190采集器系列分为3100批处理盘点机和包含无线局域网WiFi的MC3190条码采集器两款。
新的摩托罗拉MC3190系列可为公司内部的按键应用提供成本高效的移动性和用户舒适度。
符合人体工程学的耐用型MC3190 提供先进的计算能力以及数据采集能力、增强的安全性以及企业级的运动传感能力。
摩托罗拉讯宝symbol MC3190数据采集终端性能参数：数据采集选项-1D 激光扫描仪、1D/2D 成像仪、DPM 内存(Flash/RAM)-128MB RAM/256 MB Flash 或128MBRAM/512MB Flash 处理器(CPU)-Marvell PXA320 @ 624 MHz 操作系统(OS)-Microsoft Windows Mobile 6.1 Classic, Microsoft Windows CE 6.0 Pro 无线数据通讯：WPAN（支持蓝牙技术）-II 级、v2.1 增强数据速率(EDR), 集成天线WLAN-三重模式IEEE® 802.11a/b/g；经过CCXv4 认证；支持IPv6；经过FIPS140-2 认证（仅限MC3190）线性一维条码扫描器：光学分辨率-最小元素宽度4 Mil 扫描速率-104（+/- 12）次扫描/秒（双向）使用环境：环境密封-IP54（2 类）工作温度--4°至122° F/-20°至50° C跌落规格-在工作温度范围内，多次从4 英尺/1.2 米高处跌至水泥地面；满足并超过MIL-STD 810G 滚落规格-根据IEC 68-2-32，在室温条件下，500 次从1.64 英尺/0.5 米高滚落（1,000 次）2.1 充电方法摩托罗拉的每个手持终端都配了两粒电池，同时配了四位充电座。
MOTO MC3190手持终端指导书要点
目录1手持终端介绍 ______________________________________ 2 1．1.1Symbol MC3000G _______________________________________________________ 2 2手持终端日常操作___________________________________ 2 2．2.1充电方法______________________________________________________________ 2 3．2.2开关机、热启动、冷启动________________________________________________ 2 3手持终端无线网络配置 _______________________________ 3 4．3.1无线网络配置__________________________________________________________ 3 4手持终端条码扫描配置 ______________________________ 14 5．4.1打开条码扫描软件_____________________________________________________ 14 6．4.2设置扫描条码时自带回车键功能_________________________________________ 141手持终端介绍1.1 Symbol MC3000G和Symbol MC9000一样，MC3190也是一款耐用型无线数据手持终端✧180度旋转式激光头✧IP54密封等级，防水防尘，可以在恶劣环境下工作✧WindowsCE .NET操作系统，方便软件开发✧采用高性能的Intel XScale处理器✧320*320分辨率，显示范围比普通PDA增加30%✧28键、38键、48键可选✧手柄式设计，符合人体工学，扫描更舒服✧含Telnet预授权2手持终端日常操作2.1 充电方法新科安达的每个手持终端都配了两粒电池，同时配了四位充电座。
摩托罗拉MC3190手册
摩托罗拉MC3190手册2021/8/261培训手册2021/8/262一、硬件设备操作手册主要介绍主要介绍MC3190的硬件的硬件方面的操作方法，关于开机关方面的操作方法，关于开机关机、安装电池、各种功能键的机、安装电池、各种功能键的说明，扫描器的使用等。
说明，扫描器的使用等。
2021/8/2631.设备介绍设备正面包括：激光扫描头、扫描指示灯、充电指示灯、屏幕、键盘。
设备背面包括：扫描器镜面、手带固定螺丝、触摸笔、笔套和电池后盖。
2021/8/2642.开机点选开机按钮即可开机，如右图所示，屏幕会显示欢迎界面。
同样，关机也是此按钮。
在开机状态下，点按关机按钮，虽然屏幕关闭了，但是运行的程序并没有关闭，而是挂起。
2021/8/2653.安装电池操作步骤：（如右图） 1打开后盖锁扣。
2拉开后盖。
3按照指示放入电池。
4盖上后盖。
5扣住锁扣。
2021/8/2664.电池充电 MC3190充电有两种方式：直充或座充。
直充是直接把电池放在底座的后面电池仓中，连好电源线即可，如右图右上角所示。
座充是可以直接把MC3190插在底座中充电。
只要电源指示灯跳动即可，一旦充电结束，指示灯则会长亮。
2021/8/2675.扫描器的使用扫描条码时必须使扫描器发出的激光束的准星在条码上。
2021/8/268 扫描条码时还要注意一个角度的问题，即不能90度正对着扫描，这样会产生镜面反射，影响扫描效果，最好的角度是65度，如下图所示。
同时角度过小，也会导致无法识别。
2021/8/2696.键盘按键说明这里先把MC3190的38个按键分成4个区：一区主要是方向键，从左往右依次是：向左，向上，向下，向右四个方向。
二区主要是功能键，实现系统级的操作；从左往右依次是：ALPHA输入法选择键、CTRL键、ESC退出键、FUNC组合键、BACK后退键、SHIFT 功能键、ENT回车键。
三区主要是数字键，实现09十个数字的输入。
MC3190操作手册
MC3190 操作手册新疆弘毅信息科技有限公司目录一.认识MC3190 (1)1.1 MC3190 的正面 (1)1.2 MC3190 的背面 (1)1.3 MC3190D1 可旋转的扫描头 (2)1.4 MC3190 安装电池 (2)1.5 38 键MC3190 键盘说明 (3)1.6 MC3190 开机 (4)1.7 开机校对触摸笔 (4)1.8 MC3190 的基本操作： (5)二.扫描设置 (6)三.MC3190 无线网络设置 (7)3.1 步骤A:DHCP 方式无线网络接入(以SSID=1170 例) (7)3.2 步骤B:固定IP 方式的无线网络接入(以SSID=1170 为例) (9)3.3 无线网络通用设置（注:不管是静态IP 还是动态IP 都要进行该设置） (12)3.4 保存无线网络配置 (13)3.5 测试网络 (14)3.6 查看信号强度和无线网络信息： (14)四. AppCenter 设置和使用 (16)五.日常维护 (20)5.1 MC3190 使用注意事项: (20)5.2 MC3190 常见问题: (20)5.3 任务栏常用图标状态说明: (21)新疆弘毅信息科技有限公司1.1 MC3190 的正面一.认识 MC31901.2 MC3190 的背面新疆弘毅信息科技有限公司1.3 MC3190D1 可旋转的扫描头1.4 MC3190 安装电池38 键MC3190 键盘说明 1.5新疆弘毅信息科技有限公司1.6 MC3190 开机新疆弘毅信息科技有限公司红色电源键为开机按键，打开电源，系统开始启动直到出现笔尖校准程序。
1.7 开机校对触摸笔使用触摸笔（MC3190 背部提供，不可使用金属、铅笔等其它利器）点击屏幕中十字的中心，十字会围绕屏幕四个角旋转，每点击一下会从一个角移动到另一个角,最后按回车键。
笔尖校准程序结束后会自动退出。
(如果不使用触摸笔,直接按ESC 键退出即可)新疆弘毅信息科技有限公司1.8 MC3190 的基本操作：1、单击：用触摸笔点中所需要选择的目标，相当于 windows 的点击（Clicked ） 事件2、双击：用触摸笔快速双击所需要点击的目标，相当于 windows 的双击事件。
Motorola MC3190无线数据采集器设置指南
Motorola无线数据采集器设置指南For MC3190 ce6.0一．开机正常校正触摸屏，点击Exit退出 mc31xx demo 窗口，进入桌面。
二．启动条码阅读程序依次点击我的设备，Application文件夹,打开 Samples.C文件夹，（如果没有该文件夹，先双击桌面上Install Samples）点击ScanWedge 文件，点击菜单栏的编辑，点击复制，然后退到上一级文件夹，进StartUp文件夹，点菜单栏的编辑，点粘贴,再双击ScanWedge，启动条码阅读程序。
设置自动回车换行点击桌面右下任务栏中带红色横线的三角图标-------scanwedge图标，在菜单中选config，选setup，在窗口中把send enter key after suffix 选项打钩，点击OK 退出。
三．连接无线网络点击桌面右下任务栏中蓝色插卡状的wclaunch图标，在菜单中选择options，在options窗口第一选项中选regulatory，Settings 选择China ，把enable802.1d前面的钩去掉，然后save退出。
再次点击桌面右下任务栏中蓝色插卡状的wclaunch图标，在菜单中选择Find WLANS，在找到的网络中选择我们的网络（一般名为wireless），点住不放，出现菜单，点createprofile，然后在小窗口中点3次next，在第4步的加密界面，Encryption Type选择对应（没有密码选择OPEN） ,点击NEXT, 在IPv4 Address Type项把第一项Obtain Device 的加密，IP Address Automatically勾选去掉，然后next，手动设置ip地址，子网掩码，默认网关，然后两次next，点击SAVE设置完成。
系统自动跳转到Manage Profiles界面，可以看到刚刚设置的无线网络名称，等待5-10秒，桌面右下角网络图标由感叹号变成显示信号强度状态，连接成功。
MC3190设置说明
MES–PDAMC3190设置说明(内部使用)一.准备工作1. 设备:Motoroal MC3190-OS:WinCE 6.02. 软件:Microsoft ActiveSync 4.5 (仅Windows XP,Windows 7 自带Mobile Center)3. 系统安装文件:PDASetup.reg---------------------------PDA初始系统配置注册表文件PDASetup.cpy--------------------------PDA 初始系统自动部置文件1RegFont.reg----------------------------PDA 中文字体注册表文件Infinity21--------------------------------安装文件目录DataWedge.CAB-----------条码扫瞄系统安装包PDASetup.CAB------------MES扫描系统安装包simsun.ttc--------------------中文字体包SMTPDA.exe.lnk-----------系统执行文件快捷方式二.操作说明1.文件部署a.启动PDA,校屏操作,将PDA放置入底座.等待PC同步PDA.b.打开”我的电脑”,找到设备(如下图)c.双击打开,进入设备目录.进入Application目录,并将前述系统安装文件全部复制到此目录中.2.系统测试a.手动冷启动设备:同时按住数字1和9,然后按电源键(右下红色小按钮).待屏幕变暗至消失.待3秒左右,按电源键开机b.进行校屏后,进入系统.检查是否系统有进行自动安装操作.c.然后进入设备目录,检查Application目录内部置文件是否仍存在d.进入Program Files目录中,检查DataWedge 与SMT是否有安装成功.e.检查桌面是否有SMT系统快捷方式,并偿试启动系统.检查系统是否正常连接至服务器,检查界面中文是否正常.是否有提示升级.f.检查屏幕右下角是否有下示图标, 并按扫瞄键检查扫描功能是否正常g.配置无线连接,检查连接是否可正常运行MES–PDAh.打开控制面板.检查电源选项.(Power settings-> Power Off)是否已关闭自动待机三.其他内容本说明仅针对手持设备Motorola symbol MC3190.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
⽆无线⼿手持终端MC3190配置说明
1、启动⼿手持
红⾊色电源键为开机按键，打开电源，系统开始启动直到出现笔尖校准程序。
热启动：热启动会停⽌止所有正在运⾏行的程序，未保存的程序会丢失，
⽅方法：同时按下7和9和Power（电源）键。
冷启动：冷启动⼿手持终端会变成出⼚厂时的设置，请谨慎使⽤用，
⽅方法：同时按下1和9和Power（电源）键。
注意：冷启动会丢失⽆无线配置，如⾮非设备故障，请勿执⾏行此操作！
冷启动后，执⾏行笔尖校准程序。
使⽤用触控笔点击⼗十字中⼼心，直⾄至校准完成，按Enter键保存，或按Esc键退出（放弃保存）。
2、条码扫描器启动
启动完成⼿手持终端后，进⼊入桌⾯面，依次点击“我的设备”---“A p p l i c a t i o n”，找到“SCANWEDGE”⽂文件，双击打开，即完成扫描器的启动，如图2-1所⽰示。
注：可以将此⽂文件拷⻉贝⾄至“Application”⺫⽬目录下的“StartUp”⽂文件夹内，可实现开机⾃自动启动。
图2-1
3、⽆无线配置
3.1 查找⽆无线⽹网络
找到右下⾓角“⽆无线⺴⽹网络管理”图标，点击“查找⺴⽹网络”，进⼊入⽆无线⺴⽹网络扫描界⾯面，如图3-1所⽰示。
图3-1
3.2创建配置⽂文件（图3-2）
选中所要连接的⽆无线⺴⽹网络，⻓长按弹出“创建配置⽂文件”菜单，如图3-2所⽰示。
图3-2
3.3配置⽆无线⽹网络
填写“配置⽂文件名称”（默认），如图3-3-1所⽰示，点击下⼀一步
图3-3-1
选择操作模式和国家（地区），如图3-3-2所⽰示，点击下⼀一步
图3-3-2
选择安全模式为“WPA2-个⼈人”，⾝身份验证类型为“⽆无”。
注：此处安全模式为“WPA2-个⼈人”，若选择错误，就算⽆无线密钥正确，终端也会连接不上⽆无线，切记！如图3-3-3所⽰示，完成点击下⼀一步
图3-3-3
选择加密类型为“TKIP”，输⼊入预共享密钥（PSK）为“通⾏行码”，如图3-3-4所⽰示，完成后点击下⼀一步
图3-3-4
输⼊入相应⽆无线的密钥并确认，如图3-3-5所⽰示，永达道⼝口⾃自动化⽴立体仓库的⽆无线⺴⽹网络：******对应的密钥为******，确认⽆无误后，点击下⼀一步
图3-3-5
去除勾选的⾃自动获取设备IP地址选项，如图3-3-6所⽰示，点击下⼀一步
图3-3-6
⼿手动输⼊入设备的IP地址及⼦子⺴⽹网掩码，永达⽴立体仓库的⼿手持终端的IP为192.168.*.71-76，⼦子⺴⽹网掩码均为255.255.255.0，共计6台设备，切记设备IP地址不可和其他设备相同，避免冲突！如图3-3-7所⽰示，完成后点击下⼀一步
图3-3-7
传输功率选择“⾃自动功率”，如图3-3-8所⽰示，点击下⼀一步
图3-3-8
电池使⽤用状况模式视使⽤用情况所⽰示，默认快速省电模式，如图3-3-9所⽰示，点击保存，即完成⽆无线⺴⽹网络配置。
图3-3-9
3.4连接⽴立体仓库管理系统
打开桌⾯面IE浏览器，在地址栏中输⼊入http://192.168.*.91/（即配置IIS服务的计算机IP）进⼊入⽴立体仓库管理系统，使⽤用账户登录系统，即可执⾏行⼊入库作业。
如图3-4-1所⽰示。
图3-4-1
注：可以在浏览器的“查看”菜单选择“Internet选项”中的“起始⻚页”栏中输⼊入http:// 192.168.*.91/，设置为默认主⻚页。
