西门子6SE70变频器讲解
6se70变频器参数讲解
![6se70变频器参数讲解](https://img.taocdn.com/s3/m/5460abdf02768e9950e7381f.png)
3.变频器有输出的条件-转速信号
3.变频器有输出的条件-转速信号
KK0058
4.变频器有输出的条件-控制信号
4.变频器有输出的条件-控制信号
4.变频器有输出的条件-控制信号
4.变频器有输出的条件-控制信号
4.变频器有输出的条件-控制信号
OFF1,停车:应用于正常的传动系统的启动和停止的操作。停车 时,按设置好的斜坡时间减速制动停车。
1.变频器柜外观及原理概述
西门子70变频器正常待机时面板显示(o009)
控制变频器输出频 率有以下几种方法 1:面板控制 2:外接模拟量 3:固定频率 4:通讯控制
1.变频器柜外观及原理概述
2.变频器有输出的条件-电源 2.变频器有输出的条件-电源
3.变频器有输出的条件-转速信号
Hale Waihona Puke 3. -转速信号4.变频器有输出的条件-控制信号
4.变频器有输出的条件-控制信号
第二组参数
4.变频器有输出的条件-控制信号
• 志伟制作
4.变频器有输出的条件-控制信号
• 志伟
4.变频器有输出的条件-控制信号
=1 运行
=0 plc
=1 停止
=1 机 旁
5.变频器PMU面板操作(实际操作)
实际操作部分,以现 场讲解的方式
6se70变频器参数讲解(型煤变频器)
• 名称:型煤变频器技术概述 • 所属班组:XX • 汇报人:XX、XX
型煤变频器
1.变频器柜外观及原理概述 2.变频器有输出的条件-电源 3.变频器有输出的条件-转速信号 4.变频器有输出的条件-控制信号 5.变频器PMU面板操作(理论+现场实操) 6.变频器CUVC板的更换
SIEMENS 6SE70变频器参数及通讯培训(高端培训)
![SIEMENS 6SE70变频器参数及通讯培训(高端培训)](https://img.taocdn.com/s3/m/7133f94250e2524de5187ec0.png)
二步
R447
装入装置变频器部分参数-速度
当Bit20=0,KK0040=P401的值 当Bit20=1,KK0040=P402的值
P
P
P
P
r551 Bit20 P580
装入装置变频器柜外观
• 志伟
r551 Bit20 P580
•
当端子8=0,执行低速
•
志伟制作
当端子8=1,执行高速
装入装置变频器部分参数-X101
按图纸接线正常情况 下,无故障时,批示 灯亮,实际现场KA1接 灯用的应该是常闭点
• 志伟制作
正常待机Bit0=1 P554=1且P561=0(无使能)时,Bit1=1
Байду номын сангаас
2-变频器6SE70更换CUVC板或整机更换步骤
2019年x月
变频调速原理
380V
50HZ f = 0~ 500HZ
同步速度 n 变极对数调速 P
变频调速 f
变转差率调速 S
西门子70变频器正常待机时面板显示(o009)
控制变频器输出频 率有以下几种方法 1:面板控制 2:外接模拟量 3:固定频率 4:通讯控制
变频器有输出的条件
4
2
1
3
变频器有输出的条件
工程师培训资料
• 标题:SIEMENS 6SE70变频器参数及通讯培训(高 端培训)
• 培训人:xx
1-6SE70变频器参数及通讯
一步
现场变频器柜外观
二步
通常,把电压和频率固定不变的交流电变换为电 压或频率可变的交流电的装置称为“变频器”
一般情况下,变频器的进线用字母( R、S、T或 L1/L2/L3 )表示,出线用( U/V/W )表示。
6SE70变频器使用手册
![6SE70变频器使用手册](https://img.taocdn.com/s3/m/786936e881eb6294dd88d0d233d4b14e85243ee7.png)
6SE70变频器使用手册6SE70变频器使用手册一、产品简介 6SE70变频器是某某公司推出的一款高性能、高精度、高可靠性的变频器。
该变频器采用先进的数字信号处理技术和电力电子技术,具有电压频率控制、无极调速、过载能力强、噪声低、操作简单、维护方便等优点,能够满足各种工业控制场合的需求。
二、产品特点1、高性能:采用先进的数字信号处理技术,具有快速的响应速度和稳定的输出性能。
2、高精度:具有高精度的频率控制和电压控制,可以实现精确的调速和控制。
3、高可靠性:采用可靠的电力电子技术和高品质的元器件,具有过载能力强、寿命长、可靠性高。
4、操作简单:具有简单易用的操作界面和操作方式,方便用户进行参数设置和操作控制。
5、维护方便:具有完善的故障诊断和保护功能,方便用户进行日常维护和故障排除。
三、使用步骤1、安装:将变频器安装在合适的位置,并固定在机架或墙壁上。
2、连接电源:将变频器的电源输入端子连接到电源插座上。
3、连接电机:将电机的动力线连接到变频器的输出端子上。
4、连接控制信号:根据需要连接控制信号线,如启停控制线、速度给定线等。
5、参数设置:使用操作面板或远程控制方式,对变频器的参数进行设置。
6、启动和停止:通过操作面板或远程控制方式,启动和停止变频器。
四、故障排除1、检查电源是否正常。
2、检查电机是否正常。
3、检查控制信号是否正常。
4、检查变频器的参数设置是否正确。
5、检查变频器的故障指示灯是否亮起,根据故障代码进行故障排除。
五、注意事项1、不要在变频器的输入输出端子上连接超过额定容量的负载。
2、不要在变频器的工作过程中进行接线工作。
3、不要在变频器的工作过程中进行部件更换工作。
4、在进行参数设置时,必须严格按照规定的步骤进行操作。
5、在使用过程中,必须严格按照规定的操作步骤进行操作。
以上是6SE70变频器的使用手册,希望能够帮助用户更好地了解和使用该产品。
西门子6SE70变频器简介
![西门子6SE70变频器简介](https://img.taocdn.com/s3/m/2a508961da38376baf1faed8.png)
概述
o ♦ 用于柜子的直流母线 o ♦ 干扰抑制滤波器 o ♦ 网侧进线电抗器 o ♦ 网侧滤波器 o ♦ 熔断器 o ♦ 输出滤波器(dv/dt 和正弦波滤波器) o ♦ 工艺模块 o ♦ 选件板:
o 书本型 功率范围: 2.2kW ~37kW 防护等级:IP20
概述
o 装机装柜型 o 功率范围:
45KW至2300KW o 防护等级:IP00
采用选件,安装措施可以 达到防护等级IP20。 注:增强书本型、书本型和 装机装柜装置同时安装时, 中间可以没有间隙。
概述
o 变频调速柜 o 功率范围:
概述
在SIMOVERT MASTERDRIVES 产品系列中提 供了下列各种控制方式:
♦ 矢量控制(VC) 带编码器的矢量控制应用于需要高度精确转矩 和动态响应,无编码器的矢量控制在水泵、风 机的简单应用和U/f 控制。
♦ 位置控制(MC) 位置控制用于伺服系统,用于可选的高级工艺 功能。
概述
o SIMOVERT MASTERDRIVES 产品系列包含 下列部件:
6SE70 系列变频
目录
o 序言 o 概述 o 变频器和逆变器 o 变频器和逆变器原理图 o 整流回馈 o 标准CUVC端子控制图 o 配置和接线 o 端子 o 连接器 o 参数 o 参数设置
序言
o 西门子公司的变频传动产品SIMOVERT MASTERDRIVES自在中国市场推出以来,与全数 字直流装置一样,得到了广大用户的认同和使 用。6SE70系列变频传动产品具有更大的电压允 许范围、更小的体积、更强的通讯能力,并可 同直流传动系统百分之百的兼容,在工业商用 及民用诸多领域得到了广泛的应用。
6SE70变频器参数详解
![6SE70变频器参数详解](https://img.taocdn.com/s3/m/3f3268c50c22590102029d3c.png)

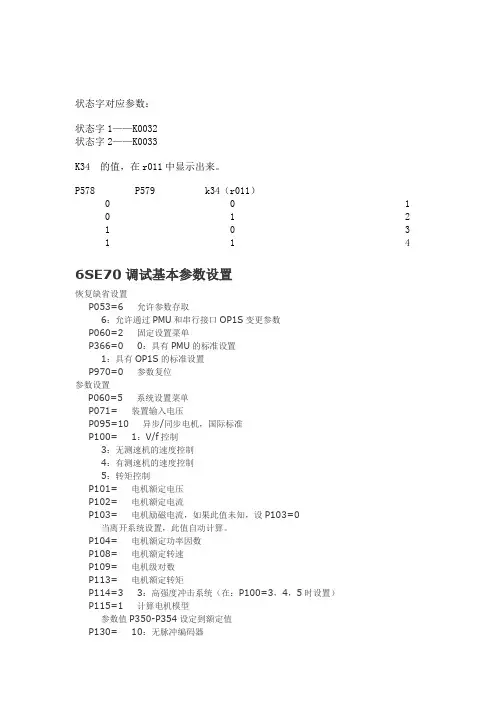

状态字对应参数:状态字1——K0032状态字2——K0033K34 的值,在r011中显示出来。
P578 P579 k34(r011)0 0 10 1 21 0 31 1 46SE70调试基本参数设置恢复缺省设置P053=6 允许参数存取6:允许通过PMU和串行接口OP1S变更参数P060=2 固定设置菜单P366=0 0:具有PMU的标准设置1:具有OP1S的标准设置P970=0 参数复位参数设置P060=5 系统设置菜单P071= 装置输入电压P095=10 异步/同步电机,国际标准P100= 1:V/f控制3:无测速机的速度控制4:有测速机的速度控制5:转矩控制P101= 电机额定电压P102= 电机额定电流P103= 电机励磁电流,如果此值未知,设P103=0当离开系统设置,此值自动计算。
P104= 电机额定功率因数P108= 电机额定转速P109= 电机级对数P113= 电机额定转矩P114=3 3:高强度冲击系统(在:P100=3,4,5时设置)P115=1 计算电机模型参数值P350-P354设定到额定值P130= 10:无脉冲编码器11:脉冲编码器P151= 脉冲编码器每转的脉冲数P330= 0:线性(恒转矩)1:抛物线特性(风机/泵)P384.02= 电机负载限制P452= % 正向旋转时的最大频率或速度P453= % 反向旋转时的最大频率或速度数值参考P352和P353P060=1 回到参数菜单P128= 最大输出电流P462= 上升时间P464= 下降时间P115=2 静止状态电机辩识(按下P键后,20S之内合闸)P115=4 电机模型空载测量(按下P键后,20S之内合闸)12655p060:参数过滤器P072:变频器进线电流P095:电机类型P100:选择开/闭环控制方式的功能参数P114:选择各种工艺边界调节启动控制系统的功能参数P115:选择各种启动环节和特殊功能的功能参数P101:电机额定电压P102:电机额定电流P103:电机励磁电流P104:功率因素P107:电机额定频率P108:电机额定转速P109:电机极对数P113:电机额定转矩P120:与电机额定阻抗相关的电机电感P121:设定定子与电缆电阻P122:根据电机额定阻抗设定的电机定子侧总漏抗P127:估算转子电阻温度影响P128:最大输出电流P130 编码器类型P151 编码器脉冲数P215:在一控制的采样时间(P357)内,设定所允许的转速实际值最大变法P216:设定n/f实际值预控滤波时间常数P223:设定接到速度调节器负输入端的n/f实际值滤波时间常数P235:速度调节器增益P235:速度调节环P参数P240:速度调节环I时间参数P240:速度调节器积分时间P258:最大允许电动的有功功率P259:运行回馈的最大有功功率P273:转矩平滑给定的滤波时间常数功能参数,它只在弱磁区使用P278:在低速范围内,无编码器速度控制(频率控制P100=3)过程中,所需最大附加动态转矩P279:在低速范围内,无编码器速度控制(频率控制P100=3)过程中最大附加动态转矩P283:在调制器异步调制范围内设定PI电流调节器调整增益P284:在调制器异步调制范围内设定PI电流调节器调整时间P303:设定磁通给定滤波时间常数P306:设定最大EMF的功能参数P313:电流模式切换位反EMF模式P315:设定电机额定电压反EMF模式的PI调节器积分增益P316:设定用于反EMF模式的PI调节器积分时间P319:输入电流提升P322:设定低频高加速转矩的附加电流给定P325:f=0Hz时的电压提升P326:设定电压提升结束频率P331:设定电流限幅(Imax调节器)PI调节器增益P334:设定定子电阻或长电缆上电压损耗补偿系数P335:设定转矩电流滤波时间常数P336:设定转差补偿比例增益P337:设定共振阻尼增益P347:校正逆变器IGBTs对称开关管P349:触发单元闭琐补偿时间P350:电流量参考值P351:电压量参考值P352:频率参考值P353:转速参考值P354:转矩参考值P357:采样时间P368:选择转子和定子阻抗温度适配P368:命令源来源P370:激活命令源来源配P380:电机热报警门槛值P381:电机热故障门槛值p383:电机热时间参数P384:电机负载限制P392:设定电机电损允许量P396:DC制动电流给定P397:DC制动持续时间P401:KK41百分比设定值P402:KK42百分比设定值P403:KK43百分比设定值P404:KK44百分比设定值P405:kk45频率设定值P406:kk46频率设定值P407:kk47频率设定值P408:kk48频率设定值P409:KK49转速设定值P410:KK50转速设定值P411:KK51转速设定值P412:KK52转速设定值P443:主给P433:附加给定1P438:附加给定2P486:力矩控制给定P452:正转时最大频率或速度P453:反转时最大频率或速度P462:加速时间从0到100%P464:减速时间从100%到0P471:n/f调节器预控增益P493 Torque-Hight limitP499 Torque-Low LimiP506 力矩附加给定P525:捕捉再启动在无测速机时输入到电机的电流给定值P587:速度环与电流环的连接P554:ON/OFFP555,P556,P557控制停车P558,P559,P560控制快速停车P602 :电机励滋时间P701 串口波特率P734:从变频器送给PLC的内容P918:DP地址U011:KK0411百分比设定值r550:K0030:控制字1r551:K0031:控制字2r552:K0032:状态字1r553:K0033:状态字2r646:数字输入输出端子转速:1)设定速度KK3002:从PLC上发送过来的转速设定值r447:kk0069:主给定设定值r451:KK0071:主给定与附加给定1叠加后的转速给定r460:KK0072:在斜坡函数发生器前的主给定设定值r480:KK0073:在斜坡函数发生器后的主给定设定值r481:KK0074:主给定与附加给定1,附加给定2叠加后的转速给定r482:KK0075:主给定与附加给定1,附加给定2叠加后再经过限幅后的转速给定KK0078:正方向速度设定值限幅KK0079:反方向速度设定值限幅r229:kk0150:在速度调节器的给定与实际值比较之前的经过滤波的速度给定2)实际速度kk0091:n/f(act,encod)r002:kk0020:经过滤波后的最终实际速度r218:kk0148:在速度调节器的给定与实际值比较之前的在滤波前的速度实际值r230:kk0151:在速度调节器的给定与实际值比较之前的经过滤波的速度实际值r255:k0153:速度调节器速度输出值3)速度偏差KK152:速度调节器输入的给定与实际速度的偏差4)速度调节器r237:k0156:速度调节器的当前增益= p235速度调节器增益的值k0154:速度调节器的比例分量k0155:速度调节器的积分分量k0161:在速度调节器输出的转矩上限值k0162:在速度调节器输出的转矩下限值#####################################电流:K0242:从三相主接线输出的电流输出值r004:kk0022:从三相主接线输出的电流经过滤波后的输出值r272:K0167:经转矩和电流限幅后转矩电流分量的给定值(定子电流转矩分量设定值)K0168:电流调节器转矩限幅中的转矩电流分量给定(在K0167后)r129:k0175:电流限幅调节器最大电流限幅的当前有效值K0178:电机空载时低频滤波电流的给定r281:k0179:磁通电流分量的给定K0179:电流磁通分量的给定K0182:电流磁通分量的实际值K0184:电流转矩分量的实际值r511:k0085:附加电流给定r832.1:k0238:变频器U相电流输出瞬时值r832.2:k0239:变频器W相电流输出瞬时值K0204:从三相主接线输出的电压输出值r003:K0021:从三相主接线输出再经过滤波后的电压输出值K0240:直流母排的电压输出值r006:k0025:直流母排的电压经过滤波后的电压输出值转矩:r490:k0080:从动装置的转矩给定r510:k0086:从动装置的附加转矩给定r497:k0082:转矩固定设定值上限r503:k0084:转矩固定设定值下限k0161:在速度调节器输出的转矩上限值k0162:在速度调节器输出的转矩下限值r269:K0165:经过限幅后的转矩输出值r219:K0241:转矩实际值r007:显示转矩,显示值按参考转矩(P354)表称:K0172:速度限幅调节器转矩上限值:K0173:速度限幅调节器转矩下限值r496:k0081 固定转矩上限的最大设定值(这只是一个固定给定值,并非最终转矩上限值)r497:k0082 固定转矩下限的最大设定值(这只是一个固定给定值,并非最终转矩下限值)r005:实际输出的有功功率r833:变频器内部温度r949:Faultr272:K0167:定子电流转矩分量设定值kk0091:n/f(act,encod)r218:KK148:转速实际值r219:K0241:转矩实际值r004:K0242:电流输出值r003:K0021:电压输出值r001:变频器当前状态r002:实际速度值r005:实际输出的有功功率r007:显示转矩,显示值按参考转矩(P354)表称r006:K0025:中间直流母排电压值r550:K0030:控制字1r551:K0031:控制字2r552:K0032:状态字1r553:K0033:状态字2r833:变频器内部温度r949:FaultKK152:速度调节器输入的给定与实际速度的偏差r255:k0153:速度调节器的输出K0154:速度调节器的比例分量K0155:速度调节器的积分分量r237:k0156:速度调节器的当前增r481:KK007 主给定与附加给定1叠加后的转速给定r482:KK0075 主给定与附加给定1叠加后再经过限幅后的转速给定r496:k0081 转矩上限的最大值r497:k0082 转矩下限的最大值k3002:从PLC通过DP送过来的速度设定值。
6SE70 INVERTER(西门子变频)
![6SE70 INVERTER(西门子变频)](https://img.taocdn.com/s3/m/5976691da76e58fafab00397.png)
F037 在工作时,4 .. 20mA模拟量输入信号丢失。 处理方法:1.检查压力测量探头是否损坏。 2.检查压力测量探头和电器柜之间的连线。 3.检查数显仪和电器柜之间的连线。 4..检查数显仪的输入24DC电压是否正常。
F008 直流母线电压(P071 线电压)降到其下限值的 76%以下,或当 动能缓冲使能时,降至61%以下。 在“正常”运行(即无模拟)时直流母线欠电压。
F035
可以参数设置的外部故障输入1激活 如图所示:2 、3两点为中间继电器 K16的常闭点,3、 4为常开点,5 点为CUVC上的外部DI输入点。当 K16得电时3 、4闭合。CPU板 ED462-60S-1Z正常工作时2、3接通 ,这样外部24VDC输入到CUVC控 制板X101:5,即数字量输入3。 处理方法: 1.检查急停继电器 2.检查是否晃电,时间继电器K10动作 3.检查CUVC是否有故障
1.4
1.5控制方式
1.6功能图
1.6.1
1.6.2
1.6.2
1.6.2
1.6.2
1.6.3
1.6.3
1.6.4
1.6.5
1.6.5
1.6.5
2.1 参数的输入
通过PMU进行参数输 入 参数设置单元PMU 在装置上直接对变频 器和逆变器进行参数 设置、操作和监控。 它是基本装置的固定 组成部分。它具有 4 位 7 段数码显示和几 个按键。 在需要一个 数目有限地设置参数 和用于简单应用的参 数设置的简单的参数 设置场合,PMU应优 先被选用。
2.X102控制端子排:主要进行变频器的频率给定或速度给定 、变频器频率输出或速度输出、变频器电流输出等。X102 控制端子排上的所有端子均为模拟量输入/输出;其中有2 个模拟量输入(非电位隔离)和2个模拟量的输出。
6SE70变频器使用手册(技术讲解)
![6SE70变频器使用手册(技术讲解)](https://img.taocdn.com/s3/m/fc5c12aef90f76c661371ae3.png)
说明: U951.34=2 激活该自由块 U281.01为置位条件,U281.02为复位条件。 B501为置位的逻辑结果
B 3200 16 B 3215 位
•
第三节 模拟量的标定。
•
第四节 自由块的使用。
•
第五节 变频器与西门子PLC通讯。
•
第六节 变频器与变频器的通讯。
• 第二章 6SE70变频器出厂调试步骤。
•
第一节 6SE70变频器整流单元出厂调试步骤
•
第二节 6SE70变频器逆变单元出厂调试步骤
• 第三章 6SE70变频器现场调试步骤
•
第一节 6SE70变频器整流单元现场调试步骤
பைடு நூலகம்
第二节 控制字、状态字的使用
2 . 示例:
公共线
- KA1 装置启动 - SB1
装置复位
- KM1
- CUR - X101
6 +24VDC
7
8 9
ON/ OFF(B1001) 10 11
RSET(B 1003) 12 13 确认主接触器工作
(B 1005)
B **** 代表开关量连接器号 K **** 代表16 位连接器号
则: = 10V
=-10V
带入公式
= -15
= 0A = 800A
= 10
1: 或逻辑 2: 与逻辑 3: 复位优先型逻辑
第四节 自由块的使用
说明: 该自由块为或逻辑自由块,U950.90为是否激活该自由块,该参数的
6SE70-变频器结构简介及常见故障PPT课件
![6SE70-变频器结构简介及常见故障PPT课件](https://img.taocdn.com/s3/m/c878b57b9ec3d5bbfc0a743f.png)
二 MASTERDRIVES变频器常见故障浅析
故障原因:C 接口转换板IVI故障 D 电阻采样板ABO故障,经过电流互感器检测到的电流信号经过电
阻采样后产生错误的电压信号输入到主控板中央处理器。 E 输出侧功率元件门极触发板IGD故障,造成DC 15V工作电源短 路。 F 输出侧功率元件门极触发板IGD DC 15V工作电源极性接反。
B 制动单元故障。当大惯量负载停车时造成直流母线电压泵升,制 动单元由于故障并没有投入工作,造成直流母线电压过高达到关机阈值。
C 制动电阻故障或制动功率偏小。当大惯量负载快速停车时造成直 流母线电压迅速泵升,由于制动电阻故障或制动功率偏小,无法消耗制动能 量,造成直流母线电压达到关机阈值。
2、合DC 24V控制电源后,系统自检时出现F006故障,断电后重新 送电均无效 故障原因:A PSU电源板电压检测回路故障
三、ABO电阻采样板 输出侧电流互感器检测信号经ABO电阻采样板通过主控板 CUVC进行电流检测。
ABO板安装在IVI接口板上,随着变频器功率的大小而不同。
一 MASTERDRIVES 变频器结构简介
四、PCU板 PCU预充电板采用二极管整流模块建立直流母线电压,通过 X39与预充电电阻连接
一 MASTERDRIVES 变频器结构简介
一 MASTERDRIVES 变频器结构简介
二、IVI接口板 与PSU电源板相同,IVI接口板也是以250KW为界分为IVI1与 IVI2两种。
X31/X33:温度传感器信号检测 X43:电流互感器信号 X208:电源板连接
X41/X206:15V电源 X44:24V电源 X204:PSU电源板
一 MASTERDRIVES 变频器结构简介
4、接口板IVI损坏(由于IVI接口转换板损坏,导致检测的直流母线电压信 号经过IVI板转换,将错误的电压信号送入到CUVC处理)
6干熄焦用SE70变频器基本知识
![6干熄焦用SE70变频器基本知识](https://img.taocdn.com/s3/m/94500f38178884868762caaedd3383c4bb4cb4da.png)
6SE70变频器的基本功能设置
2.下载:
6SE70变频器的基本功能设置
四、基本参数设置
6SE70变频器的基本功能设置
6SE70变频器的基本功能设置
6SE70变频器的基本功能设置
五、故障的查询:
对于每一个故障事件可提供的信息包括以下参 数:
参数: r947 故障数字 r949 故障值 r951 故障文本 r952 故障数目 r748 故障时间 如果一个故障信息没有复位,而去再次送电故
6SE70变频器的常用参数介绍
6SE70变频器的常用参数介绍
6SE70变频器的常用参数介绍
6SE70变频器的常用参数介绍
6SE70变频器的常用参数介绍ຫໍສະໝຸດ 6SE70变频器的功能图介绍
自由块
6SE70变频器的功能图介绍
源
6SE70变频器的功能图介绍
源
6SE70变频器的功能图介绍
模拟量
6SE70变频器的功能图介绍
6SE70变频器常用检测工具介绍
UCER,UCES,UCET: 用于检测IGBT的UCE电压,正常时灯灭。当安全停车使能,触发
电路损坏(如P15OK没有),触发片损坏,IGBT损坏(或性能 变差,导通压降增大)时,都会触发UCE报警。另:对于室内 维修常见的A-D尺寸的机器,只对V相的IGBT进行UCE检测,即 只可能UCES灯亮。 UZKN: 检测直流母线电压。 IRN,ISN,ITN: 检测U,V,W三相电流。IRN,ITN为电流互感器测得,ISN为根据其 他两相电流计算得来。VREFU,VREFI: 当测试盒的插线排和PEU上的插槽连接正常时,灯亮。VREFU为 过压报警的参考点。 TWRN: 检测逆变器的温度。
6SE70变频器的常用参数介绍
6SE70系列变频器讲解
![6SE70系列变频器讲解](https://img.taocdn.com/s3/m/a201328cc1c708a1284a44c7.png)
功率范围
• 用于矢量控制功能的功率部件(变频器,逆 变器,整流单元和整流/回馈单元)有两种结 构型式。参照变频器/逆变器,控制类型, 它们有以下输出功率:
• ♦ 书本型 2.2kW ~ 37kW • ♦ 装机装柜型 45kW ~ 2300kW • ♦ 增强书本型 0.55kW ~ 18.5kW
通方案
小知识:矢量控制功能
• 矢量控制功能是与传动系统要求相适 应。矢量电流控制能快速地将电流以最短 的采样时间接入到电机绕组中。转矩的相 对高的动态上升率是高水平的闭环控制回 路一个很好的基础。可以选择电流控制型 式和U/f 控制型式。
• U/f 控制型式可用于同步电机和异步 电机的运行。电流控制型式用于带有或不 带用于异步电机的速度检测的各种不同编 码器。
如果选择面板控制,则需要将P368设置为0, 端子控制设置为1或2或3。
数字量端子介绍
• 在X101端子排上有4 个输入输出双向端子 和3个数字量输入端子。
• 其中3~6端子是输入输 出端子,可以根据需 要通过参数设置来选 择。7~9端子是单向输 入端子,其功能不可 调。
例子:通过一个按钮启停变频器
l 光缆环形总线
l 经济的传动装置间
l 可 连 接200 个 站 点
的通讯方案
l 站点既可以发送 l 数据传输快速可靠
也
可以接收
l 可代替机械传动轴
l 高 通 讯 速 率 11Mb l 可以实现完美的
同
步控制
提示:变频器的储存和安装注意事项
• 变频器的储存必须存放在清洁,干燥的屋 子内。室内环境温度在-25~70℃之间。
• 2、用RS232转RS485电缆,连接电脑串口 和变频器的485接口进行编程连接。
Siemens变频器6se70的基本参数及调试
![Siemens变频器6se70的基本参数及调试](https://img.taocdn.com/s3/m/3fb2d329bb1aa8114431b90d6c85ec3a87c28bdc.png)
Siemens变频器6se70的基本参数及调试Siemens变频器6se70的基本参数及调试整流单元调试步骤1.1 出厂参数设定P052=1 选定建立工厂设置功能按下“P”键,运行显示“001”,根据P077 对所有参数进行工厂设置。
结束工厂设置后,显示“008”或“009”。
1.2 标准应用设置P051=2 存取级“标准模式”P053=7 参数设置权限使能“CB+PMU+SST1&OP”P052=5 传动系统设置P071=400 电源电压P052=21 选择电路识别功能在PMU 按下“I”键,进行电路识别,约需10s。
如果出现故障,则必须重新识别。
(r947,r949 显示故障码和故障值)P052=0 选定返回功能。
1.3 其他设置P554.1=P555.1=1010 由PMU 输出分闸指令,在分闸前不等待中间回路电压放电至1.35×P071的20%。
P603.1=1001 端子17/18 故障输出P555.1=1005 端子13 急停P70 设置MLFB2 26SE70 变频装置调试步骤一.内控参数设定1.1 出厂参数设定P053=7 允许CBP+PMU+PC 机修改参数P60=2 固定设置,参数恢复到缺省P366=0 PMU 控制P970=0 启动参数复位执行参数出厂设置,只是对变频器的设定与命令源进行设定,P36 6 参数选择不同,变频器的设定和命令源可以来自端子,OP1S,PMU。
电机和控制参数未进行设定,不能实施电机调试。
1.2 简单参数设定P60=3 简单应用参数设置,在上述出厂参数设置的基础上,本应用设定电机控制参数P071 进线电压(变频器400V AC / 逆变器540V DC)P95=10 IEC 电机P100=1 V/F 开环控制3 不带编码器的矢量控制4 带编码器的矢量控制P101 电机额定电压P102 电机额定电流P107 电机额定频率HZP108 电机额定速度RPMP114=0P368=0 设定和命令源为PMU+MOPP370=1 启动简单应用参数设置P60=0 结束简单应用参数设置执行上述参数设定后,变频器自动组合功能图连接和参数设定。
6SE70变频器参数详解
![6SE70变频器参数详解](https://img.taocdn.com/s3/m/ff665f6fcfc789eb172dc8a9.png)
12655P072:变频器进线电流P095:电机类型P100:选择开/闭环控制方式的功能参数P114:选择各种工艺边界调节启动控制系统的功能参数P115:选择各种启动环节和特殊功能的功能参数P101:电机额定电压P102:电机额定电流P103:电机励磁电流P104:功率因素P107:电机额定频率P108:电机额定转速P109:电机极对数P113:电机额定转矩P120:与电机额定阻抗相关的电机电感P121:设定定子与电缆电阻P122:根据电机额定阻抗设定的电机定子侧总漏抗P127:估算转子电阻温度影响P128:最大输出电流P130编码器类型P151编码器脉冲数P215:在一控制的采样时间(P357)内,设定所允许的转速实际值最大变法P216:设定n/f实际值预控滤波时间常数P223:设定接到速度调节器负输入端的n/f实际值滤波时间常数P235:速度调节器增益P235:速度调节环P参数P240:速度调节环I时间参数P240:速度调节器积分时间P258:最大允许电动的有功功率P259:运行回馈的最大有功功率P273:转矩平滑给定的滤波时间常数功能参数,它只在弱磁区使用P278:在低速范围内,无编码器速度控制(频率控制P100=3)过程中,所需最大附加动态转矩P279:在低速范围内,无编码器速度控制(频率控制P100=3)过程中最大附加动态转矩P283:在调制器异步调制范围内设定PI电流调节器调整增益P284:在调制器异步调制范围内设定PI电流调节器调整时间P303:设定磁通给定滤波时间常数P306:设定最大EMF的功能参数P313:电流模式切换位反EMF模式P315:设定电机额定电压反EMF模式的PI调节器积分增益P316:设定用于反EMF模式的PI调节器积分时间P319:输入电流提升P322:设定低频高加速转矩的附加电流给定P325:f=0Hz时的电压提升P326:设定电压提升结束频率P331:设定电流限幅(Imax调节器)PI调节器增益P334:设定定子电阻或长电缆上电压损耗补偿系数P335:设定转矩电流滤波时间常数P336:设定转差补偿比例增益P337:设定共振阻尼增益P347:校正逆变器IGBTs对称开关管P349:触发单元闭琐补偿时间P350:电流量参考值P351:电压量参考值P352:频率参考值P353:转速参考值P354:转矩参考值P357:采样时间P368:选择转子和定子阻抗温度适配P368:命令源来源P370:激活命令源来源配P380:电机热报警门槛值P381:电机热故障门槛值p383:电机热时间参数P384:电机负载限制P392:设定电机电损允许量P396:DC制动电流给定P397:DC制动持续时间P401:KK41百分比设定值P402:KK42百分比设定值P403:KK43百分比设定值P404:KK44百分比设定值P405:kk45频率设定值P406:kk46频率设定值P407:kk47频率设定值P408:kk48频率设定值P409:KK49转速设定值P410:KK50转速设定值P411:KK51转速设定值P412:KK52转速设定值P443:主给P433:附加给定1P438:附加给定2P486:力矩控制给定P452:正转时最大频率或速度P453:反转时最大频率或速度P462:加速时间从0到100%P464:减速时间从100%到0P471:n/f调节器预控增益P493 Torque-Hight limitP499 Torque-Low LimiP506力矩附加给定P525:捕捉再启动在无测速机时输入到电机的电流给定值P587:速度环与电流环的连接P554:ON/OFFP555,P556,P557控制停车P558,P559,P560控制快速停车P602 :电机励滋时间P701串口波特率P734:从变频器送给PLC的内容P918:DP地址U011:KK0411百分比设定值r550:K0030:控制字1r551:K0031:控制字2r552:K0032:状态字1r553:K0033:状态字2r646:数字输入输出端子转速:1)设定速度KK3002:从PLC上发送过来的转速设定值r447:kk0069:主给定设定值r451:KK0071:主给定与附加给定1叠加后的转速给定r460:KK0072:在斜坡函数发生器前的主给定设定值r480:KK0073:在斜坡函数发生器后的主给定设定值r481:KK0074:主给定与附加给定1,附加给定2叠加后的转速给定r482:KK0075:主给定与附加给定1,附加给定2叠加后再经过限幅后的转速给定KK0078:正方向速度设定值限幅KK0079:反方向速度设定值限幅r229:kk0150:在速度调节器的给定与实际值比较之前的经过滤波的速度给定2)实际速度kk0091:n/f(act,encod)r002:kk0020:经过滤波后的最终实际速度????r218:kk0148:在速度调节器的给定与实际值比较之前的在滤波前的速度实际值r230:kk0151:在速度调节器的给定与实际值比较之前的经过滤波的速度实际值r255:k0153:速度调节器速度输出值3)速度偏差KK152:速度调节器输入的给定与实际速度的偏差4)速度调节器r237:k0156:速度调节器的当前增益= p235速度调节器增益的值k0154:速度调节器的比例分量k0155:速度调节器的积分分量k0161:在速度调节器输出的转矩上限值k0162:在速度调节器输出的转矩下限值#####################################电流:K0242:从三相主接线输出的电流输出值r004:kk0022:从三相主接线输出的电流经过滤波后的输出值r272:K0167:经转矩和电流限幅后转矩电流分量的给定值(定子电流转矩分量设定值)K0168:电流调节器转矩限幅中的转矩电流分量给定(在K0167后)r129:k0175:电流限幅调节器最大电流限幅的当前有效值K0178:电机空载时低频滤波电流的给定r281:k0179:磁通电流分量的给定K0179:电流磁通分量的给定K0182:电流磁通分量的实际值K0184:电流转矩分量的实际值r511:k0085:附加电流给定r832."1:k0238:变频器U相电流输出瞬时值r832."2:k0239:变频器W相电流输出瞬时值K0204:从三相主接线输出的电压输出值r003:K0021:从三相主接线输出再经过滤波后的电压输出值K0240:直流母排的电压输出值r006:k0025:直流母排的电压经过滤波后的电压输出值转矩:r490:k0080:从动装置的转矩给定r510:k0086:从动装置的附加转矩给定r497:k0082:转矩固定设定值上限r503:k0084:转矩固定设定值下限k0161:在速度调节器输出的转矩上限值k0162:在速度调节器输出的转矩下限值r269:K0165:经过限幅后的转矩输出值r219:K0241:转矩实际值r007:显示转矩,显示值按参考转矩(P354)表称:K0172:速度限幅调节器转矩上限值:K0173:速度限幅调节器转矩下限值r496:k0081固定转矩上限的最大设定值(这只是一个固定给定值,并非最终转矩上限值) r497:k0082固定转矩下限的最大设定值(这只是一个固定给定值,并非最终转矩下限值) r005:实际输出的有功功率r833:变频器内部温度r949:Faultr272:K0167:定子电流转矩分量设定值kk0091:n/f(act,encod)r218:KK148:转速实际值r219:K0241:转矩实际值r004:K0242:电流输出值r003:K0021:电压输出值r001:变频器当前状态r002:实际速度值r005:实际输出的有功功率r007:显示转矩,显示值按参考转矩(P354)表称r006:K0025:中间直流母排电压值r550:K0030:控制字1r551:K0031:控制字2r552:K0032:状态字1r553:K0033:状态字2r833:变频器内部温度r949:FaultKK152:速度调节器输入的给定与实际速度的偏差r255:k0153:速度调节器的输出K0154:速度调节器的比例分量K0155:速度调节器的积分分量r237:k0156:速度调节器的当前增r481:KK007主给定与附加给定1叠加后的转速给定r482:KK0075主给定与附加给定1叠加后再经过限幅后的转速给定r496:k0081转矩上限的最大值r497:k0082转矩下限的最大值k3002:从PLC通过DP送过来的速度设定值。
Siemens 6SE70系列变频器讲解
![Siemens 6SE70系列变频器讲解](https://img.taocdn.com/s3/m/16360ec077eeaeaad1f34693daef5ef7ba0d128e.png)
恢复缺省设置(一) P053=6 允许参数存取 6:允许通过PMU和串行接口OP1S变更参数 P060=2 固定设置菜单 P366=0 0:具有PMU的设置 1:具有OP1S的设置 P970=0 参数复位参数设置 P060=5 系统设置菜单 P071= 装置输入电压 P095=10 异步/同步电机,国际 P100= 1:V/f 控制 3:无测速机的速度控制 4:有测速机的速度控制 5:转矩控制 P101= 电机额定电压 P102= 电机额定电流 P103= 电机励磁电流,如果此值未知,设P103=0 当离开系统设置,此值自动计算。
P104= 电机额定功率因数 P108= 电机额定转速 P109= 电机级对数 P113= 电机额定转矩 P114=3 3:高强度冲击系统(在:P100=3,4,5时设置) P115=1 计算电机模型参数值P350-P354设定到额定值 P130= 10:无脉冲编码器 11:脉冲编码器 P151= 脉冲编码器每转的脉冲数 P330= 0:线性(恒转矩) 1:抛物线特性(风机/泵) P384.02= 电机负载限制 P452= % 正向旋转时的最大频率或速度 P453= % 反向旋转时的最大频率或速度数值参考P352和P353 P060=1 回到参数菜单 P128= 最大输出电流 P462= 上升时间 P464= 下降时间 P115=2 静止状态电机辩识(按下P键后,20S之内合闸) P115=4 电机模型空载测量(按下P键后,20S之内合闸)没有金钢钻也能揽点儿瓷器活。
呵呵!本人维修心得(我不是搞维修的,只是好奇不是很专业)纯属个人意见,有不对之处请指正,谢谢!注:CUVC板接触不实会造成很多假像现像一)显示008意思:装置脉冲封所,处于禁止运行状态可能原因如控制字1的2,3位(包括X9使能端子);或运行信号未断,报故障了直接复位,二)F002---故障意思:母线欠电压。
6SE70变频器参数详解
![6SE70变频器参数详解](https://img.taocdn.com/s3/m/0471720e16fc700abb68fc5d.png)
12655P072:变频器进线电流P095:电机类型P100:选择开/闭环控制方式的功能参数P114:选择各种工艺边界调节启动控制系统的功能参数P115:选择各种启动环节和特殊功能的功能参数P101:电机额定电压P102:电机额定电流P103:电机励磁电流P104:功率因素P107:电机额定频率P108:电机额定转速P109:电机极对数P113:电机额定转矩P120:与电机额定阻抗相关的电机电感P121:设定定子与电缆电阻P122:根据电机额定阻抗设定的电机定子侧总漏抗P127:估算转子电阻温度影响P128:最大输出电流P130 编码器类型P151 编码器脉冲数P215:在一控制的采样时间(P357)内,设定所允许的转速实际值最大变法P216:设定n/f实际值预控滤波时间常数P223:设定接到速度调节器负输入端的n/f实际值滤波时间常数P235:速度调节器增益P235:速度调节环P参数P240:速度调节环I时间参数P240:速度调节器积分时间P258:最大允许电动的有功功率P259:运行回馈的最大有功功率P273:转矩平滑给定的滤波时间常数功能参数,它只在弱磁区使用P278:在低速范围内,无编码器速度控制(频率控制P100=3)过程中,所需最大附加动态转矩P279:在低速范围内,无编码器速度控制(频率控制P100=3)过程中最大附加动态转矩P283:在调制器异步调制范围内设定PI电流调节器调整增益P284:在调制器异步调制范围内设定PI电流调节器调整时间P303:设定磁通给定滤波时间常数P306:设定最大EMF的功能参数P313:电流模式切换位反EMF模式P315:设定电机额定电压反EMF模式的PI调节器积分增益P316:设定用于反EMF模式的PI调节器积分时间P319:输入电流提升P322:设定低频高加速转矩的附加电流给定P325:f=0Hz时的电压提升P326:设定电压提升结束频率P331:设定电流限幅(Imax调节器)PI调节器增益P334:设定定子电阻或长电缆上电压损耗补偿系数P335:设定转矩电流滤波时间常数P336:设定转差补偿比例增益P337:设定共振阻尼增益P347:校正逆变器IGBTs对称开关管P349:触发单元闭琐补偿时间P350:电流量参考值P351:电压量参考值P352:频率参考值P353:转速参考值P354:转矩参考值P357:采样时间P368:选择转子和定子阻抗温度适配P368:命令源来源P370:激活命令源来源配P380:电机热报警门槛值P381:电机热故障门槛值p383:电机热时间参数P384:电机负载限制P392:设定电机电损允许量P396:DC制动电流给定P397:DC制动持续时间P401:KK41百分比设定值P402:KK42百分比设定值P403:KK43百分比设定值P404:KK44百分比设定值P405:kk45频率设定值P406:kk46频率设定值P407:kk47频率设定值P408:kk48频率设定值P409:KK49转速设定值P410:KK50转速设定值P411:KK51转速设定值P412:KK52转速设定值P443:主给P433:附加给定1P438:附加给定2P486:力矩控制给定P452:正转时最大频率或速度P453:反转时最大频率或速度P462:加速时间从0到100%P464:减速时间从100%到0P471:n/f调节器预控增益P493 Torque-Hight limitP499 Torque-Low LimiP506 力矩附加给定P525:捕捉再启动在无测速机时输入到电机的电流给定值P587:速度环与电流环的连接P554:ON/OFFP555,P556,P557控制停车P558,P559,P560控制快速停车P602 :电机励滋时间P701 串口波特率P734:从变频器送给PLC的内容P918:DP地址U011:KK0411百分比设定值r550:K0030:控制字1r551:K0031:控制字2r552:K0032:状态字1r553:K0033:状态字2r646:数字输入输出端子转速:1)设定速度KK3002:从PLC上发送过来的转速设定值r447:kk0069:主给定设定值r451:KK0071:主给定与附加给定1叠加后的转速给定r460:KK0072:在斜坡函数发生器前的主给定设定值r480:KK0073:在斜坡函数发生器后的主给定设定值r481:KK0074:主给定与附加给定1,附加给定2叠加后的转速给定r482:KK0075:主给定与附加给定1,附加给定2叠加后再经过限幅后的转速给定KK0078:正方向速度设定值限幅KK0079:反方向速度设定值限幅r229:kk0150:在速度调节器的给定与实际值比较之前的经过滤波的速度给定2)实际速度kk0091:n/f(act,encod)r002:kk0020:经过滤波后的最终实际速度????r218:kk0148:在速度调节器的给定与实际值比较之前的在滤波前的速度实际值r230:kk0151:在速度调节器的给定与实际值比较之前的经过滤波的速度实际值r255:k0153:速度调节器速度输出值3)速度偏差KK152:速度调节器输入的给定与实际速度的偏差4)速度调节器r237:k0156:速度调节器的当前增益= p235速度调节器增益的值k0154:速度调节器的比例分量k0155:速度调节器的积分分量k0161:在速度调节器输出的转矩上限值k0162:在速度调节器输出的转矩下限值电流:K0242:从三相主接线输出的电流输出值r004:kk0022:从三相主接线输出的电流经过滤波后的输出值r272:K0167:经转矩和电流限幅后转矩电流分量的给定值(定子电流转矩分量设定值)K0168:电流调节器转矩限幅中的转矩电流分量给定(在K0167后)r129:k0175:电流限幅调节器最大电流限幅的当前有效值K0178:电机空载时低频滤波电流的给定r281:k0179:磁通电流分量的给定K0179:电流磁通分量的给定K0182:电流磁通分量的实际值K0184:电流转矩分量的实际值r511:k0085:附加电流给定r832.1:k0238:变频器U相电流输出瞬时值r832.2:k0239:变频器W相电流输出瞬时值K0204:从三相主接线输出的电压输出值r003:K0021:从三相主接线输出再经过滤波后的电压输出值K0240:直流母排的电压输出值r006:k0025:直流母排的电压经过滤波后的电压输出值转矩:r490:k0080:从动装置的转矩给定r510:k0086:从动装置的附加转矩给定r497:k0082:转矩固定设定值上限r503:k0084:转矩固定设定值下限k0161:在速度调节器输出的转矩上限值k0162:在速度调节器输出的转矩下限值r269:K0165:经过限幅后的转矩输出值r219:K0241:转矩实际值r007:显示转矩,显示值按参考转矩(P354)表称:K0172:速度限幅调节器转矩上限值:K0173:速度限幅调节器转矩下限值r496:k0081 固定转矩上限的最大设定值(这只是一个固定给定值,并非最终转矩上限值)r497:k0082 固定转矩下限的最大设定值(这只是一个固定给定值,并非最终转矩下限值)r005:实际输出的有功功率r833:变频器内部温度r949:Faultr272:K0167:定子电流转矩分量设定值kk0091:n/f(act,encod)r218:KK148:转速实际值r219:K0241:转矩实际值r004:K0242:电流输出值r003:K0021:电压输出值r001:变频器当前状态r002:实际速度值r005:实际输出的有功功率r007:显示转矩,显示值按参考转矩(P354)表称r006:K0025:中间直流母排电压值r550:K0030:控制字1r551:K0031:控制字2r552:K0032:状态字1r553:K0033:状态字2r833:变频器内部温度r949:FaultKK152:速度调节器输入的给定与实际速度的偏差r255:k0153:速度调节器的输出K0154:速度调节器的比例分量K0155:速度调节器的积分分量r237:k0156:速度调节器的当前增r481:KK007 主给定与附加给定1叠加后的转速给定r482:KK0075 主给定与附加给定1叠加后再经过限幅后的转速给定r496:k0081 转矩上限的最大值r497:k0082 转矩下限的最大值k3002:从PLC通过DP送过来的速度设定值。
