工业管道安装检验批质量验收记录表.
管网安装检验批质量验收记录
最小：
实际：
17
管道横向安装时应符合规范规定
管道横向安装宜设2‰~5‰的坡度，且应坡向排水管；当局部区域难以利用排水管将水排净
时，应采取相应的排水措施。当喷头数量小于或等于5 只时，可在管道低凹处加设堵头；当喷头数
量大于5 只时，宜装设带阀门的排水管。
最小：
实际：
18
配水干管、配水管
配水干管、配水管应做红色或红色环圈标志。红色环圈标志，宽度不应小于20mm，间隔不
接头粘接不得在雨中或水中施工，并应远离火源，避免阳光直射。
最小：
实际：
24
消防洒水软管的安装应符合规范规定
消防洒水软管的安装应符合下列有关规定：
1 消防洒水软管出水口的螺纹应和喷头的螺纹标准一致。
2 消防洒水软管安装弯曲时应大于软管标记的最小弯曲半径。
3 消防洒水软管应安装相应的支架系统进行固定，确保连接喷头处锁紧。
最小：采用铜管道时，其材质应符合现行国家标准《无缝铜水管和铜气管》GB/T 18033、《铜管接头第1 部分：钎焊式管件》GB/T 11618.1 和《铜管接头第2 部分：卡压式管件》GB/T 11618.2的要求。
最小：
实际：
4
涂覆钢管的规定
管网采用涂覆钢管时，其材质应符合现行国家标准《自动喷水系统第20 部分涂覆钢管》GB 5135.20 的要求。
1 管道应固定牢固；管道支架或吊架之间的距离不应大于表5.1.15-1~表5.1.15-5 的规定。
最小：
实际：
16
变形缝
管道穿过建筑物的变形缝时，应采取抗变形措施。穿过墙体或楼板时应加设套管，套管长度
不得小于墙体厚度，穿过楼板的套管其顶部应高出装饰地面20mm：穿过卫生间或厨房楼板的套管，

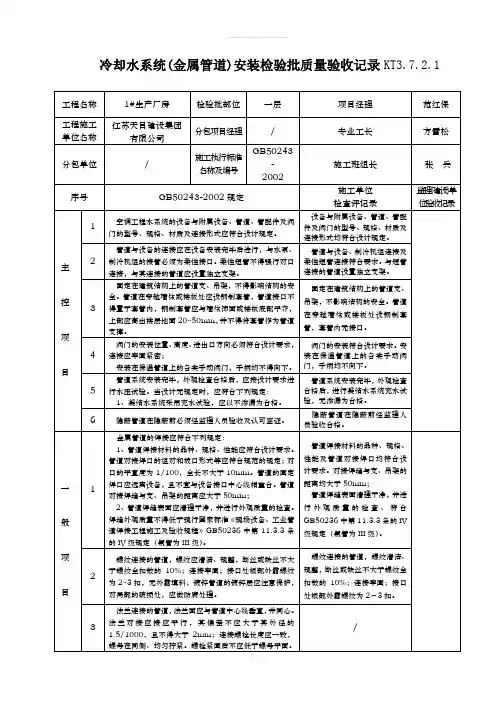

KT3.7.2.1冷凝水系统(金属管道)安装检验批质量验收记录
冷却水系统(金属管道)安装检验批质量验收记录KT3.7.2.1续表监理(建设)单位验收结论监理工程师(建设单位项目技术负责人)：年月日冷却水系统(金属管道)安装检验批质量验收记录KT3.7.2.1工程名称1#生产厂房检验批部位屋面层项目经理范红保工程施工单位名称江苏天目建设集团有限公司分包项目经理/专业工长方雪松分包单位/施工执行标准名称及编号GB50243-2002施工班组长张兵序号GB50243-2002规定施工单位检查评记录监理(建设)单位验收记录主控项目1空调工程水系统的设备与附属设备、管道、管配件及阀门的型号、规格、材质及连接形式应符合设计规定。
设备与附属设备、管道、管配件及阀门的型号、规格、材质及连接形式均符合设计规定。
2管道与设备的连接应在设备安装完毕后进行，与水泵、制冷机组的接管必须为柔性接口。
柔性短管不得强行对口连接，与其连接的管道应设置独立支架。
管道与设备、制冷机组连接及柔性短管连接符合要求。
与短管连接的管道设置独立支架。
3固定在建筑结构上的管道支、吊架，不得影响结构的安全。
管道在穿越墙体或楼板处应设钢制套管，管道接口不得置于套管内，钢制套管应与墙体饰面或楼板底部平齐，上部应高出楼层地面20~50mm，并不得将套管作为管道支撑。
固定在建筑结构上的管道支、吊架，不影响结构的安全。
管道在穿越墙体或楼板处设钢制套管，套管内无接口。
4阀门的安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密；安装在保温管道上的各类手动阀门，手柄均不得向下。
阀门的安装符合设计要求。
安装在保温管道上的各类手动阀门，手柄均不向下。
5管道系统安装完毕，外观检查合格后，应按设计要求进行水压试验。
当设计无规定时，应符合下列规定：1、凝结水系统采用充水试验，应以不渗漏为合格。
管道系统安装完毕，外观检查合格后，进行凝结水系统充水试验，无渗漏为合格。
6隐蔽管道在隐蔽前必须经监理人员验收及认可签证。
隐蔽管道在隐蔽前经监理人员验收合格。
管线施工检验批质量验收记录
管线施工检验批质量验收记录日期：[填写日期]施工单位：[填写施工单位名称]监理单位：[填写监理单位名称]验收人员：[填写验收人员姓名]一、施工概况本次施工检验验收的管线工程包括以下内容：1. 管线类型：[填写管线类型，如水管、燃气管等]2. 施工地点：[填写施工地点]3. 施工时间：[填写施工起止时间]二、检验内容1. 材料检验：[填写材料检验情况，如材料种类、规格、质量合格证明等]2. 焊接接头检验：[填写焊接接头检验情况，如焊接质量、焊口缺陷、焊接工艺等]3. 防腐检验：[填写防腐检验情况，如涂层质量、厚度、附着力等]4. 试压检验：[填写试压检验情况，如试压压力、试压时间、泄露情况等]5. 设备设施检验：[填写设备设施检验情况，如设备完好性、安全性能等]三、检验结果经过检验，以下是施工检验的结果：1. 材料：[填写材料检验结果，如合格、不合格及原因]2. 焊接接头：[填写焊接接头检验结果，如合格、不合格及原因]3. 防腐：[填写防腐检验结果，如合格、不合格及原因]4. 试压：[填写试压检验结果，如合格、不合格及原因]5. 设备设施：[填写设备设施检验结果，如合格、不合格及原因]四、验收结论根据上述的检验结果，经过综合评定，对本次施工进行如下评价：1. 施工质量：[填写施工质量评价，如优良、合格、不合格等]2. 施工期限：[填写施工期限评价，如按时完成、延期等]3. 安全质量：[填写安全质量评价，如安全记录、安全措施落实情况等]五、附件清单1. 材料质量合格证明2. 焊接质量检测报告3. 防腐涂层厚度测试报告4. 试压记录表5. 设备设施完好性验收报告六、备注[填写其他需要备注的事项]七、签字施工单位负责人签字：____________________监理单位负责人签字：____________________验收人员签字：____________________。
工业管道安装检验批质量验收记录表..doc
附表 2：管道（循环水管）安装分项工程检验批质量验收记录工程名称株冶锌铅冶炼烟气分项工程名称管道安装验收部位风机循环水管道综合治理项目施工单位五矿二十三冶建设集团专业工长邹杰项目经理刘国华第二工程有限公司施工执行标准名称及编号《工业金属管道工程施工规范》GB50235-2010分包单位/ 分包项目经理/ 施工班组长/质量验收规范规定施工单位检验结果监理（建设）单位验收结果1 规范 4.1.2 ：材料品种、规格、性能应符合要求2 规范工业金属管道安装前应具备的条件主规范：管道的坡度、坡向及管道组成件的安装方3向控项4 规范：管道连接时，不得采用强力对口目5 规范：阀门安装6 规范：补偿装置安装7 规范：支吊架安装8 规范：射线照像和超声波检验9规范：工业管道压力试验10规范：工业管道吹扫与清洗坐标架空及室外25mm地沟室内15mm安架空及室外± 20mm标高一装地沟室内± 15mm般允水平管道DN≤100mm 2‰，最大 501许项平直度（每 m）目偏DN>100mm 3‰，最大 8差立管垂直（每 m）5‰，最大 30成排管道间距15mm交叉管的外壁或绝热层间距20mm施工单位检验评定结果项目专业质量检查员：日年月监理 (建设 )单位验收结论监理工程师：（建设单位项目专业技术负责人）日年月注：1、施工单位检查评定结果栏中，须按本标准的规定经统计后，填明合格或优良。
2、监理（建设）单位验收结论栏中，也须按本标准的规定经统计后，填明合格或优良。
附表 2：工业管道（油管）安装分项工程检验批质量验收记录工程名称株冶锌铅冶炼烟气分项工程名称管道安装验收部位风机润滑油管道综合治理项目施工单位五矿二十三冶建设集团专业工长邹杰项目经理刘国华第二工程有限公司施工执行标准名称及编号《工业金属管道工程施工规范》GB50235-2010分包单位/ 分包项目经理/ 施工班组长/质量验收规范规定施工单位检验结果监理（建设）单位验收结果1 规范 4.1.2 ：材料品种、规格、性能应符合要求2 规范工业金属管道安装前应具备的条件主规范：管道的坡度、坡向及管道组成件的安装方3向控项4 规范：管道连接时，不得采用强力对口目5 规范：阀门安装6 规范：补偿装置安装7 规范：支吊架安装8规范：射线照像和超声波检验9规范：工业管道压力试验10规范：工业管道吹扫与清洗坐标架空及室外25mm地沟室内15mm安标高架空及室外± 20mm一装地沟室内± 15mm般允水平管道DN≤100mm 2‰，最大 502许项平直度（每 m）目偏DN>100mm 3‰，最大 8差立管垂直（每 m）5‰，最大 30成排管道间距15mm交叉管的外壁或绝热层间距20mm施工单位检验评定结果项目专业质量检查员：日年月监理 (建设 )单位验收结论监理工程师：（建设单位项目专业技术负责人）日年月注：1、施工单位检查评定结果栏中，须按本标准的规定经统计后，填明合格或优良。
工业设备及管道绝热工程施工质量验收标准
工业设备及管道绝热工程施工质量验收标准1总则为统一工业设备及管道绝热工程施工质量验收方法，加强质量控制，确保工程质量，制定本规范。
本规范适用于工业设备及管道外表面温度为一196°C〜+850°C的绝热工程施工质量验收。
本规范应与现行国家标准《工业安装工程施工质量验收统一标准》GB50252及《工业设备及管道绝热工程施工规范》GB50126配套使用。
工业设备及管道绝热工程施工质量验收除应符合本规范外，尚应符合国家现行有关标准的规定。
检验批inspectionlot按同一施工工艺条件或按规定方式汇总起来供检验用的，由一定数量样本组成的检验体。
2.0.2允许偏差allowabledeviation在可满足工程安全和使用功能的前提下，检测中允许少量检测点在本规范规定的比例范围内超差。
2.0.3现场抽样sitesampling对施工现场的材料和已施工的绝热结构按照规定抽样方法进行的取样。
2.0.4观察检查叩PearanCeinspection以目测及触感判断被检查物体是否符合规范规定的检查。
2.0.5针刺检查acupunctureinspection用长度大于绝热层厚度的直形针，垂直插入绝热层中对其厚度进行的检查。
2.0.6内衬innerliner在可拆卸式结构内，紧贴金属或非金属护壳的绝热层。
2.0.7隔汽层watervapourbarrier用于阻止水蒸气迁移的材料层。
3基本规定3.1 施工质■验收的划分工业设备及管道绝热工程施工质量验收可划分为检验批、分项工程和分部（或子分部）工程。
检验批应根据工程特点、施工及质量控制和专业验收的需要，按系统或区段进行划分。
设备可按单台划分为一个检验批；管道可按相同介质、相同压力等级、同一批次的检验划分为一个检验批。
分项工程可由一个或若干个检验批组成。
分项工程的划分，设备应以相同工作介质按台（或套）进行划分；管道应按相同的工作介质进行划分。
分部工程可由一个或若干个分项工程组成。
工业管道安装检验批质量验收记录表.
综合治理项目
分项工程名称
[
管道安装
验收部位
风机润滑油管道
施工单位
五矿二十三冶建设集团
第二工程有限公司
专业工长
邹 杰
项目经理
刘国华
。
施工执行标准名称及编号
《工业金属管道工程施工规范》 GB50235-2010
分包单位
/
分包项目经理
/
施工班组长
/
主
控
^
项
目
质量验收规范规定
施工单位检验结果
附表2：
工程名称
株冶锌铅冶炼烟气
综合治理项目
分项工程名称
管道安装
验收部位
风机循环水管道
{
施工单位
五矿二十三冶建设集团
第二工程有限公司
专业工长
邹 杰
项目经理
刘国华
施工执行标准名称及编号
《工业金属管道工程施工规范》 GB50235-2010
分包单位
]
/
分包主
控
项
目
质量验收规范规定
*
施工单位检验结果
监理（建设）
单位验收结果
1
规范4.1.2：材料品种、规格、性能应符合要求
2
"
规范工业金属管道安装前应具备的条件
3
规范：管道的坡度、坡向及管道组成件的安装方向
4
！
规范：管道连接时，不得采用强力对口
5
规范：阀门安装
6
&
规范：补偿装置安装
7
规范：支吊架安装
8
^
规范：射线照像和超声波检验
9
规范：工业管道压力试验
GB50185-2010工业设备及管道绝热工程施工质量验收规范—附录表
GB50185-2010工业设备及管道绝热工程施工质量验收规范—附录表
表 A检验批质量验收记录表
单位工程名称
分项工程名称验收部位
施工单位分项技术负责人项目经理
分包单位分包技术负责人分包项目负责人施工执行标准
名称及编号
施工质量验收规范规定施工单位检查记录监理（建设）单位验收记录
主控项目1 2 3 4
一般项目
项目1
2
3
4
5
6
7
8
检查结果
主控项目
一般
项目
检查项目检查项，其中合格项，合格率%
其它
施工单位检查结果
项目专业质量检查员：年月日
监理（建设）单位验收结论
监理工程师（建设单位项目专业技术负责人）：年月日
表 B 分项工程质量验收记录表
单位工程名称
分部工程名称检验批数
施工单位项目技术负责人项目经理
分包单位分包技术负责人分包项目负责人
序号检验批部位、区段
施工单位
检查结果
监理（建设）单位验收结论
检
查
结
论
项目专业质量检查员：
项目技术负责人：
年月日验
收
结
论
监理工程师：
（建设单位项目专业技术负责人）
年月日。
《竣工验收记录表范本》
工验收记录表注：单位（子单位）工程质量验收合格应符合；所含分部（子分部）工程的质 量均应验收合格；质量控制资料应完整；所含分部工程有关安全和功能的检测单位（子单位） 工程质量竣工验收记录湘质监统编施一1资料应完整；主要功能项目的抽查结果应符合相关专业质量验收规范的规定；观感质量验收应符合要求。
单位（子单位）工程质量的验收均应在施工单位白行检查评定、监理（建设）单位验收合格的基础上进行，参加验收的各方人员应具备规定的专业技术资格。
验收记录由施工单位填写，验收结论由监理（建设）单位填写，综合验收结论由参加验收各方共同商定建设单位填写，应对工程质量是否符合设计和规范要求及总体质量水平作出评价。
单位（子单位）工程质量湘质监统编控制资料核查记录施-（表一）工程名称：常德卷烟厂零陵卷烟分厂员工餐厅改建工程施工单位：中国建筑第五工程局共3页第1页单位（子单位）工程质量湘质监统编控制资料核查记录（表二）工程名称：常德卷烟厂零陵卷烟分厂员工餐厅改建工程施工单位：中国建筑第五工程局共3页第2页注：①本表适用于工业与民用建筑安装工程，有特殊要求的工程，可据实增加检查项目；②本表所列资料应齐全、无缺项、漏项，内容符合有关规范和专门规定的要求；③试（检）验报告或记录内容应齐全、准确、真实，抄件应附原件复印件，并注明原件存放单位，有抄件人、抄件单位的签字和盖章；④表内出厂质量证明书按进场同一批（炉、编）号为一份；试验报告及见证取样送检书按同一编号为一份，测试、试验记录按每个系统或每个回路等工艺各一份；验收意见、记录等按同一个验收批为一份；检验批数栏内的质量证明书、取样送检书、抽样试验报告等应按进场的批数、抽取样的组数计算，填入未打“X”符号栏内。
⑤核查意见、结论由监理（建设）单位填写。
⑥其它施工试验报告及见证取样检测报告记录包括后置+埋件的现场拉拔强度检测报告；幕墙、窗的抗风压性能、空气渗透性能、雨水渗漏性能及平面变形性能检测报告；双组份硅铜结构胶的混匀性试验记录及拉断试验记录；铝塑复合板的剥离强度；石材弯曲强度、耐冻性及室内用花岗石的放射性等检测试验报告记录。
管道工程质量验收记录表
管道工程质量验收记录表
项目信息
- 项目名称：
- 项目编号：
- 施工单位：
验收情况
验收结论
经对以上内容进行检查，本次管道工程质量验收结果如下：
- 验收合格（）：符合设计要求，施工符合规范和工艺要求，现场安全无隐患，管道安装质量良好，无泄漏渗漏情况，保温和油漆防护符合要求，阀门安装和操作正常，工程竣工资料完备。
- 验收不合格（）：存在以下问题（具体描述）：
验收人员
验收人：________________
日期：__________________
备注
（在此处填写需要备注的内容，如验收过程中发现的问题、调整措施等）。
管道安装工程检验批质量验收记录表
2
高温及高压管道安装
1、螺纹法兰安装应符合下列规定：
管端螺纹应露出倒角。
2、高压密封垫圈、垫片安装应符合下列规定：垫圈、垫片准确放入密封座内
3
传动设备连接的管道安装
1、与传动设备连接的管道安装前必须将内部处理干净
2、管道与设备连接的法兰，在自由状态下其平行度和同轴度必须符合规范要求
6
支、吊、托架安装
位置应正确、平正、牢固，与管子接触紧密。滑动、导向和滚动支架的活动与支承面接触良好，移动灵活，吊架的吊杆应垂直，丝扣整，有偏移量的应符合规定。弹性支架的弹簧压缩度应符合设计要求
1
中低压管道
1、法兰连接的质量应符合下列规定：
两法兰应平行并保持同轴性，螺栓能自由穿入。
2、螺栓连接的质量应符合下列规定：
管道法兰、焊缝、其它连接件
管道法兰、焊缝及其它连接件的安装位置应便于检修，并不得紧贴墙壁、楼板或管架
3
埋地管道防腐及隐蔽工程
埋地管道防腐及隐蔽工程应符合设计要求和规范规定
4
中低压管道安装
1、不锈钢法兰的非金属垫片中氯离子含量严禁超过50ppm。
2、管道的预拉伸或预压缩必须符合设计要求和《工业管道工程施工及验收规范》GBJ235-82的规定
项目
允许偏差
1
管道安装
架空及地沟
室外
25
2
室内
15
3
埋地
60
4
架空及地沟
室外
20
5
室内
15
6
埋0
2‰，最大50
8
Dn>100
3‰，最大80
9
立管铅垂度
《石油天然气建设工程施工质量验收规范站内工艺管道工程》SY4203-2019检验批表格
管道系统在空气或蒸汽吹扫过程中，应在排出口用白布或涂白色油漆的靶板检查，在5min内，靶板上无铁锈、尘土、水及其他杂物为合格
施工
单位
检查
验收结果
项目专业质量检查员：年月日
监理
（建设）
单位
验收
结论
监理工程师：
（建设单位项目代表）年月日
与沟底面距离≥200mm
125mm＜公称直径≤200mm
与地沟壁距离≥90mm
与沟底面距离≥200mm
200mm＜公称直径≤250mm
与地沟壁距离≥95mm
与沟底面距离≥200mm
250mm＜公称直径≤300mm
与地沟壁距离≥95mm
与沟底面距离≥250mm
300mm＜公称直径≤350mm
与地沟壁距离≥110mm
当DN大于或等于300mm时，不应小于300mm
2
焊缝距离支吊架应大于50mm，需要热处理的焊缝距离支吊架应大于300mm
3
管子公
称直径
小于100mm时，管道对口平直度允许偏差值为1mm，但全长允许偏差均为10mm
大于或等于100mm时，管道对口平直度允许偏差值为2mm，但全长允许偏差均为10mm
4
钢管下料和管件加工检验批质量验收记录表
工程名称
分项工程
名称
验收
部位
施工单位
专业
负责人
项目
经理
施工执行标准名称及编号
检验批
编号
质量验收规范规定
施工单位检查记录
监理（建设）单位验收意见
主控项目
1
钢管及管件材质、规格、型号应符合设计要求及相应规范规定，质量证明文件应齐全
2
管道及管件表面应无裂纹、重皮、凹陷等缺陷
管道和设备安全工程检验批质量验收记录表(精)
管道和设备安全工程检验批质量验收记录表(精)检验批信息- 项目名称:- 检验批编号:- 施工单位:- 监理单位:- 设备型号:检验项目检验内容- [ ] 产品外观检查- [ ] 尺寸测量- [ ] 功能检验- [ ] 电气安全检查- [ ] 环境适应性检验检验记录结论(根据检验结果，写下对整个检验批的评价)备注(添加任何其他需要记录的信息)以上是我们的管道和设备安全工程检验批质量验收记录表，希望能够帮助到您。
如有任何问题，请随时与我们联系。
谢谢！Pipeline and Equipment Safety Engineering Batch Quality Acceptance Record Form (精)Batch Information- Project Name:- Batch Number:- Equipment Model:Inspection Content- [ ] Product Appearance Check- [ ] Dimension Measurement- [ ] Functional Test- [ ] Electrical Safety Check- [ ] Environmental Adaptability TestInspection RecordsConclusion(Based on the inspection results, provide an evaluation of the entire batch)Remarks(Add any additional information that needs to be recorded)The above is our Pipeline and Equipment Safety Engineering Batch Quality Acceptance Record Form. We hope it can assist you. If you have any questions, please feel free to contact us. Thank you!。
建筑工程施工质量验收统一标准分部、分项、质量资料核查记录表格
监理（建设）单位总监理工程师
（建设单位项目专业负责人）年月日
A-11-3
检查结论项目专业
技术负责人：
年月日
验
收
结
论
监理工程师:
（建设单位项目专业技术负责人）
年月日
表E.0.1 钢筋笼制作分项工程质量验收记录
工程名称湖北新冶钢Φ460无缝钢
管项目主厂房桩基工程
结构类型
混凝土
灌注桩
检验批数
表E.0.1 钢筋笼制作分项工程质量验收记录
表E.0.1 水下混凝土灌注分项工程质量验收记录
检查结论项目专业
技术负责人：
年月日
验
收
结
论
监理工程师:
（建设单位项目专业技术负责人）
年月日
（注：文档可能无法思考全面，请浏览后下载，供参考。
可复制、编制，期待你的好评与关注）。
管道安装工程检验批质量验收记录表
}
允许偏差
1
管道安装
架空及地沟
室外
【
25
]
2
|
室内
15
<
3
#
埋地
60
》
4
[
架空及地沟
室外
20
》
5
室内
15
。
6
埋地
25
:
%
7
水平管道弯曲度
Dn≤100
2‰，最大50
；
8
Dn>100
3‰，最大80
（
【
9
立管铅垂度
5‰，最大30
"
$
10
成排管道的间距
15
。
【
11
交叉管的外壁或绝热层间距
20
;
…
12
法兰平行度、同轴度
平行度
≤
≤
{
%
13
同轴度
≤
≤
—
~
15
设备的位移
转速≤6000r/min
<
。
16
转速>6000r/min
<
施工单位检查评定结果
专业工长（施工员）
施工工班长组长
项目专业质量检查员：
年月日
监理（建设）单位
验收结论
专业监理工程师：
（建设单位项目专业技术负责人）：
年月日
2
管道法兰、焊缝、其它连接件
管道法兰、焊缝及其它连接件的安装位置应便于检修，并不得紧贴墙壁、楼板或管架
"
3
埋地管道防腐及隐蔽工程
埋地管道防腐及隐蔽工程应符合设计要求和规范规定
GB50184检验批表格
GB50184-2011工业金属管道工程施工质量验收规范检验批质量验收记录管道元件和材料的检验检验批质量验收记录GB50184-2011工业金属管道工程施工质量验收规范检验批质量验收记录管道加工检验批质量验收记录GB50184-2011工业金属管道工程施工质量验收规范检验批质量验收记录管道加工检验批质量验收记录GB50184-2011工业金属管道工程施工质量验收规范检验批质量验收记录管道加工工程检验批质量验收记录GB50184-2011工业金属管道工程施工质量验收规范检验批质量验收记录管道加工工程检验批质量验收记录GB50184-2011工业金属管道工程施工质量验收规范检验批质量验收记录管道加工工程检验批质量验收记录GB50184-2011工业金属管道工程施工质量验收规范检验批质量验收记录管道加工工程检验批质量验收记录GB50184-2011工业金属管道工程施工质量验收规范检验批质量验收记录焊接和焊后热处理工程检验批质量验收记录GB50184-2011工业金属管道工程施工质量验收规范检验批质量验收记录管道安装工程检验批质量验收记录GB50184-2011工业金属管道工程施工质量验收规范检验批质量验收记录钢制管道安装工程检验批质量验收记录GB50184-2011工业金属管道工程施工质量验收规范检验批质量验收记录连接设备的管道安装工程检验批质量验收记录GB50184-2011工业金属管道工程施工质量验收规范检验批质量验收记录铸铁管道安装工程检验批质量验收记录GB50184-2011工业金属管道工程施工质量验收规范检验批质量验收记录不锈钢和有色金属管道安装工程检验批质量验收记录GB50184-2011工业金属管道工程施工质量验收规范检验批质量验收记录伴热管、夹套管、防腐蚀衬里管道、阀门安装工程检验批质量验收记录GB50184-2011工业金属管道工程施工质量验收规范检验批质量验收记录补偿装置安装工程检验批质量验收记录GB50184-2011工业金属管道工程施工质量验收规范检验批质量验收记录支、吊架，静电接地安装工程检验批质量验收记录GB50184-2011工业金属管道工程施工质量验收规范检验批质量验收记录管道检查、检验和试验工程检验批质量验收记录GB50184-2011工业金属管道工程施工质量验收规范检验批质量验收记录管道检查、检验和试验工程检验批质量验收记录（续）GB50184-2011工业金属管道工程施工质量验收规范检验批质量验收记录焊缝射线检测和超声波检测工程检验批质量验收记录GB50184-2011工业金属管道工程施工质量验收规范检验批质量验收记录焊缝表面无损检测工程检验批质量验收记录GB50184-2011工业金属管道工程施工质量验收规范检验批质量验收记录硬度检验及其他检验工程检验批质量验收记录GB50184-2011工业金属管道工程施工质量验收规范检验批质量验收记录压力试验工程检验批质量验收记录GB50184-2011工业金属管道工程施工质量验收规范检验批质量验收记录压力试验工程检验批质量验收记录（续）GB50184-2011工业金属管道工程施工质量验收规范检验批质量验收记录管道吹扫与清洗工程检验批质量验收记录GB50184-2011工业金属管道工程施工质量验收规范检验批质量验收记录管道脱脂工程检验批质量验收记录。
SY4203-2019石油天然气建设工程施工质量验收规范站内工艺管道检验批表格
1
管端坡口加工应符合焊接工艺规程规定
2
钢管切口表面应平整，无裂纹、重皮、毛刺、凹凸、缩口、熔渣、氧化物、铁屑等；切口端面倾斜允许偏差Δ1不应大于钢管外径的1%，且最大不应超过3mm
3
卷管加工、管口翻边、夹套管加工及其质量应符合现行国家标准《工业金属管道工程施工规范》GB 50235的有关规定
±1.5
法兰水平度或垂直度
支管直径（mm）
≤300
≤1
＞300
≤2
母管直线度（L为母管长度）
母管公
称直径（mm）
≤100
≤L/1000,
最大15
＞100
≤2L/1000,
最大15
施工
单位
检查
评定
结果
项目专业质量检查员：
年月日
监理
（建设）
单位
验收
结论
监理工程师：
（建设单位项目代表）年月日
表C.0.2管道安装检验批质量验收记录表
表C.0.1 钢管下料和管件加工检验批质量验收记录表
工程名称
分项工程名称
验收部位
施工单位
专业负责人
项目经理
施工执行标准名称及编号
检验批编号
质量验收规范规定
施工单位检查评定记录
监理（建设）单位验收意见
主控项目
1
钢管及管件材质、规格、型号应符合设计要求及相应规范规定，质量证明文件应齐全
2
管道及管件表面应无裂纹、重皮、凹陷等缺陷
法兰螺栓拧紧后应露出螺母以外0 ~ 3个螺距
施工
单位
检查
评定
结果
项目专业质量检查员：年月日
监理
（建设）单位
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
附表
工程名称
株冶锌铅冶炼烟气
综合治理项目
分项工程名称
管道安装
验收部位
风机润滑油管道
施工单位
五矿二十三冶建设集团
第二工程有限公司
专业工长
邹 杰
项目经理
刘国华
施工执行标准名称及编号
《工业金属管道工程施工规范》 GB50235-2010
±20mm
室内
±15mm
水平管道
平直度（每m）
DN≤100mm
2‰，最大50
DN>100mm
3‰，最大8
立管垂直（每m）
5‰，最大30
成排管道间距
15mm
交叉管的外壁或绝热层间距
20mm
施工单位检验
评定结果
项目专业质量检查员： 年 月 日
监理(建设)
单位验收结论
监理工程师：
（建设单位项目专业技术负责人） 年 月 日
8
规范8.4.1-8.4.3：射线照像和超声波检验
9
规范8.6.1-8.6.6：工业管道压力试验
10
规范9.1-9.7：工业管道吹扫与清洗
一
般
项
目
1
安
装
允
许
偏
差
坐标
架空及
地沟
室外
25mm
室内
15mm
标高
架空及
地沟
室外
±20mm
室内
±15mm
水平管道
平直度（每m）
DN≤100mm
2‰，最大50
DN>100mm
分包单位
/
分包项目经理
/
施工班组长
/
主
控
项
目
质量验收规范规定
施工单位检验结果
监理（建设）
单位验收结果
1
规范4.1.2：材料品种、规格、性能应符合要求
2
规范7.1.1:工业金属管道安装前应具备的条件
3
规范7.1.2：管道的坡度、坡向及管道组成件的安装方向
4
规范7.1.7：管道连接时，不得采用强力对口
5
规范7.10.1：阀门安装
6
规范7.11.2：补偿装置安装
7
规范7.12：支吊架安装
8
规范8.4.1-8.4.3：射线照像和超声波检验
9
规范8.6.1-8.6.6：工业管道压力试验
10
规范9.1-9.7：工业管道吹扫与清洗
一
般
项
目
2
安
装
允
许
偏
差
坐标
架空及
地沟
室外
25mm
室内
15mm
标高
架空及
地沟
室外
附表
工程名称
株冶锌铅冶炼烟气
综合治理项目
分项工程名称
管道安装
验收部位
风机循环水管道
施工单位
五矿二十三冶建设集团
第二工程有限公司专业工长来自邹 杰项目经理
刘国华
施工执行标准名称及编号
《工业金属管道工程施工规范》 GB50235-2010
分包单位
/
分包项目经理
/
施工班组长
/
主
控
项
目
质量验收规范规定
施工单位检验结果
监理（建设）
单位验收结果
1
规范4.1.2：材料品种、规格、性能应符合要求
2
规范7.1.1:工业金属管道安装前应具备的条件
3
规范7.1.2：管道的坡度、坡向及管道组成件的安装方向
4
规范7.1.7：管道连接时，不得采用强力对口
5
规范7.10.1：阀门安装
6
规范7.11.2：补偿装置安装
7
规范7.12：支吊架安装
注： 1、施工单位检查评定结果栏中，须按本标准的规定经统计后，填明合格或优良。
2、监理（建设）单位验收结论栏中，也须按本标准的规定经统计后，填明合格或优良。
3‰，最大8
立管垂直（每m）
5‰，最大30
成排管道间距
15mm
交叉管的外壁或绝热层间距
20mm
施工单位检验
评定结果
项目专业质量检查员： 年 月 日
监理(建设)
单位验收结论
监理工程师：
（建设单位项目专业技术负责人） 年 月 日
注： 1、施工单位检查评定结果栏中，须按本标准的规定经统计后，填明合格或优良。
