作业指导书修改记录表批准人：经理部总工年月日1、目的/适用范围为确保钢筋工程的焊接质量，将该工序列为特殊工序，以满足施工的质量指标。

本作业指导书适用于经理部管段内工程项目的钢筋焊接工序施工。

2、作业前准备2.1、人员：操作人员须持有有关部门培训考核后颁发的上岗证，方能操作。

在操作之前，并进行资格认定。

2.2、设备、工具：焊接电源、电渣焊机、电弧焊机、电焊条、控制箱、焊接夹具、焊剂盒等。

2.3、材料：进行预先的鉴定认可。

2.3.1、钢材：受焊钢筋须有出厂合格证和物理、化学复试报告单。

2.3.2、电渣压力焊用的焊剂，一般采用431焊药，须有合格证。

2.4、作业条件2.4.1、受焊钢筋应按规格、品种、数量查对清楚。

2.4.2、钢筋的表面应清洁，油污、漆污、浮皮、铁锈等应清除干净。

2.4.3、对运输中造成个别钢筋弯曲，须调整后使用。

2.4.4、检查焊接钢筋的操作架子是否按需要搭设完毕，并需检查其牢稳程度。

2.4.5、检查需焊接钢筋的甩头尺寸是否符合要求。

3、操作工艺3.1、直接引弧法3.1.1、先将上钢筋与下钢筋接触，装满焊剂通电后即将上钢筋提升2-4mm。

3.1.2、接着缓缓再提几毫米，使电弧稳定燃烧。

3.1.3、随着钢筋的熔化，上钢筋逐渐插入渣池中，此时电弧熄灭，转入电渣过程，焊接电流通过渣池而产生大量的电阻热，使钢筋端部熔化。

3.1.4、钢筋端部熔化到一定程度后，在切断电源的同时，迅速进行顶压。

3.1.5、持续几秒钟后，方可松开操纵杆，以免接头偏斜或接合不良。

3.1.6、打开焊剂盒，卸下夹具，敲去熔渣。

3.1.7、焊接参数见下表电渣压力焊焊接参数注：不同直径的钢筋焊接时，应根据直径选择参数。

3.2、电弧焊3.2.1、根据钢筋工程的特点，选择合格的弧焊机、焊条和焊剂。

3.2.2、钢筋的装配：两主筋端面之间的间隙应为2~5mm（搭接焊时，应保证两钢筋的轴线在一直线上）3.2.3、定位：帮条和主筋之间在离帮条（搭接）端部20mm以上处用四点定位焊接。

钢筋焊接作业指导书

钢筋焊接作业指导书编制：审核：审批：钢筋焊接作业指导书一、目的对钢筋焊接施工过程进行控制，以确保该工序满足工程质量及顾客的要求。

二、适应范围三、相关文件《管理手册》《生产和服务提供的控制程序》《城市桥梁工程施工与质量验收规范》（CJJ2—2008）四、施工工艺流程图五、质量要求满足顾客及《城市桥梁工程施工与质量验收规范》。

六、资源要求1、焊接设备：根据公司承担工程的性质、焊接设备，一般为：手弧电焊机、对焊机（包括竖焊机）。

焊接设备的选择根据以下原则进行。

（1）直径大于16mm的热轧钢筋接头应采用电焊，并以采用闪光接触对焊为宜，只有确定不能实行接触对焊时，方可采用电弧焊。

（2）直径等于或小于16mm的热轧钢筋接头，可采用电焊焊接。

2、焊工，进行焊接施工的必须持有相应的焊工合格证。

3、焊条的选择（1）电弧焊接所用的焊条，应根据规定采用，在设计未作规定时，可采用下表的规定。

电弧焊接的使用焊条的规定（2）选择焊条应符合下列要求：焊条临度类型应与母材化学成分相近；焊条的临度等级应与母材机械性能相近。

选用的焊条进行施焊作业试验时应符合：A 电弧稳定，燃烧均匀，熔碴飞溅少；B 熔碴的粉度好，流动性适当，焊逢成型良好；C 脱碴性好，且焊逢无气孔，夹渣，裂纹等缺陷。

当采用碱性低氢裂条焊接时，必须注意如下几点：A 施焊时应将焊条在温度下烘1～2小时；B 焊前必须清除焊件上的铁锈、油污、水份等。

C 焊接电流不宜太大，一般为同规格酸性焊条的90%。

电弧焊接接头时，不得使用受潮变质或药皮脱落的烛焊条。

4、焊接电流焊接电流是影响接头质量和焊接效率的主要因素，因此，焊接电流必须选用得当，其应根据焊条牌号和直径，以及焊接位置和接头形式决定。

焊接电流一般可按下列公式计算：I=K×d式中： d——焊条直径（mm）K——经验导数（见下表）I——焊接电流（安培）各种规格焊条的K值表25、焊接安全措施焊接电源必须有足够的保护装置。

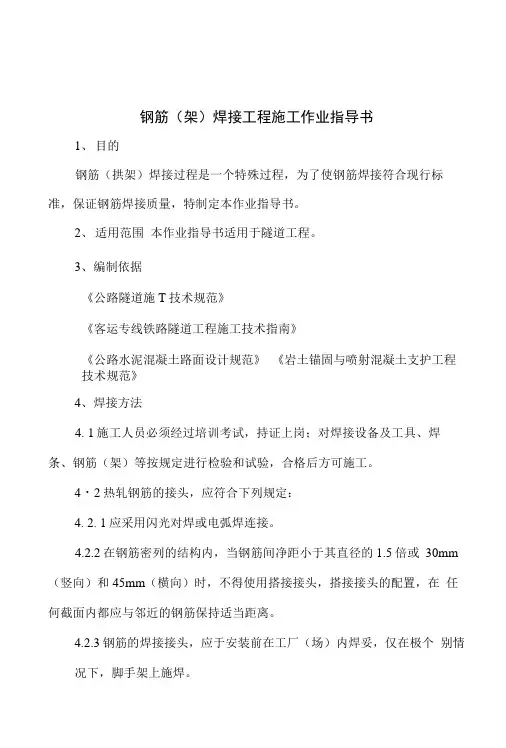

钢筋(架)焊接作业指导书.doc
