单螺杆挤出机原理
第挤出原理—单螺
塑料： 几转后压力升高，靠近筒壁的物料温度达到熔融点，
形成熔膜
熔池
熔池逐渐加宽
固体床宽度从宽到零
橡胶： 几转后压力升高， 靠近筒壁的物料温度达到软化点， 粘流 从外到内
产生粘弹
图6-3 熔融过程 1 螺纹推进面 2 熔池 3 熔膜 4 固体
W —螺槽宽度 X—固相宽度
9
第九页，编辑于星期五：十九点 三十六分。
假设压力只有螺槽方向有变化P=P（z），P≠P（x,y)
摩擦系数不变，符合库仑定律 F=fN 忽略重力
(3)摩擦系数假设 fb 物料与机筒间的摩擦系数 fs 物料与螺杆间的摩擦系数
固体输送过程分析（基本方程)
17
第十七页，编辑于星期五：十九点 三十六分。
2. 运动分析
求出固体输送率Q
V1=πD n
W W
e
已知上述各数值时，可以计算每转的固体输送率。
（6.3-7）
当给定固体输送率可以计算压力梯度(θ与压力梯度有关) 或改变螺杆设计
sin
1 K 2 M 2 KM 1 K2
∵θ=0，M=1 → Qs=0
∴要使θ增加，使 K、M尽可能减小→fb增 加， fs减小。
23
第二十三页，编辑于星期五：十九点 三十六分。
物理模型
在固体输送过程中，把物料看成是被压实的、没有变形的且充满螺 槽的固体塞（密度ρ不变），使物料前进的作用力主要是摩擦力，所
以该理论被称为固体摩擦理论。
16 第十六页，编辑于星期五：十九点 三十六分。
1.简化假设
(1)几何条件假设
加料段螺槽看成是等距等深的，忽略螺棱与机筒之间的间隙
(2)受力条件假设
F1 fb pWbdz F3、F4：螺棱两侧面对微元体的摩擦力
单螺杆挤出机工作原理

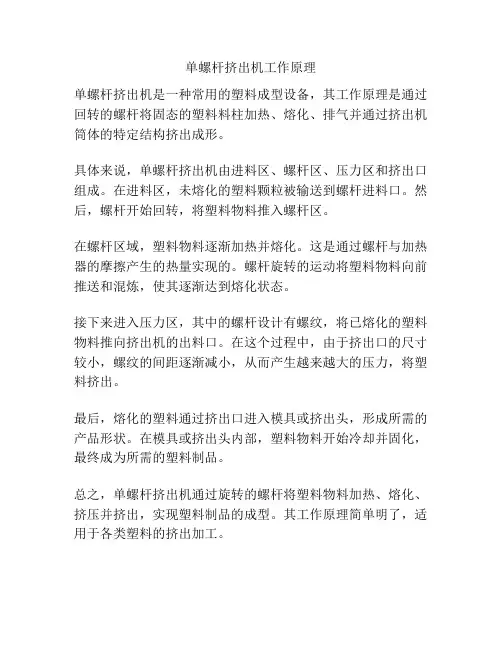

单螺杆挤出机工作原理
单螺杆挤出机是一种常用的塑料成型设备，其工作原理是通过回转的螺杆将固态的塑料料柱加热、熔化、排气并通过挤出机筒体的特定结构挤出成形。
具体来说，单螺杆挤出机由进料区、螺杆区、压力区和挤出口组成。
在进料区，未熔化的塑料颗粒被输送到螺杆进料口。
然后，螺杆开始回转，将塑料物料推入螺杆区。
在螺杆区域，塑料物料逐渐加热并熔化。
这是通过螺杆与加热器的摩擦产生的热量实现的。
螺杆旋转的运动将塑料物料向前推送和混炼，使其逐渐达到熔化状态。
接下来进入压力区，其中的螺杆设计有螺纹，将已熔化的塑料物料推向挤出机的出料口。
在这个过程中，由于挤出口的尺寸较小，螺纹的间距逐渐减小，从而产生越来越大的压力，将塑料挤出。
最后，熔化的塑料通过挤出口进入模具或挤出头，形成所需的产品形状。
在模具或挤出头内部，塑料物料开始冷却并固化，最终成为所需的塑料制品。
总之，单螺杆挤出机通过旋转的螺杆将塑料物料加热、熔化、挤压并挤出，实现塑料制品的成型。
其工作原理简单明了，适用于各类塑料的挤出加工。
单螺杆挤出机工作原理

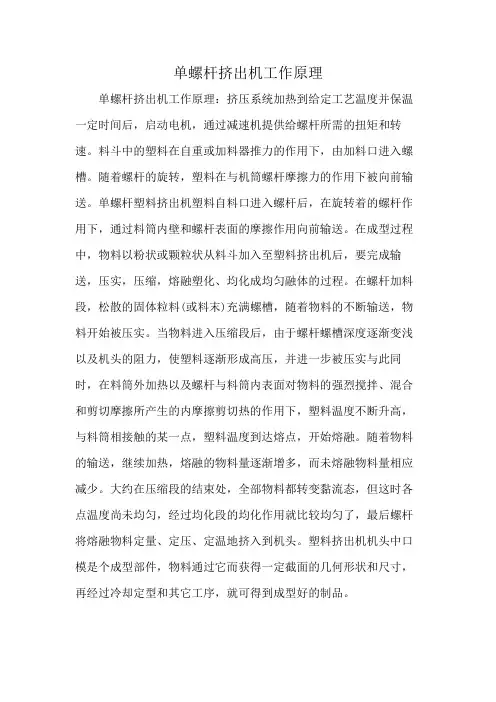

单螺杆挤出机工作原理
单螺杆挤出机工作原理：挤压系统加热到给定工艺温度并保温一定时间后，启动电机，通过减速机提供给螺杆所需的扭矩和转速。
料斗中的塑料在自重或加料器推力的作用下，由加料口进入螺槽。
随着螺杆的旋转，塑料在与机筒螺杆摩擦力的作用下被向前输送。
单螺杆塑料挤出机塑料自料口进入螺杆后，在旋转着的螺杆作用下，通过料筒内壁和螺杆表面的摩擦作用向前输送。
在成型过程中，物料以粉状或颗粒状从料斗加入至塑料挤出机后，要完成输送，压实，压缩，熔融塑化、均化成均匀融体的过程。
在螺杆加料段，松散的固体粒料(或料末)充满螺槽，随着物料的不断输送，物料开始被压实。
当物料进入压缩段后，由于螺杆螺槽深度逐渐变浅以及机头的阻力，使塑料逐渐形成高压，并进一步被压实与此同时，在料筒外加热以及螺杆与料筒内表面对物料的强烈搅拌、混合和剪切摩擦所产生的内摩擦剪切热的作用下，塑料温度不断升高，与料筒相接触的某一点，塑料温度到达熔点，开始熔融。
随着物料的输送，继续加热，熔融的物料量逐渐增多，而未熔融物料量相应减少。
大约在压缩段的结束处，全部物料都转变黏流态，但这时各点温度尚未均匀，经过均化段的均化作用就比较均匀了，最后螺杆将熔融物料定量、定压、定温地挤入到机头。
塑料挤出机机头中口模是个成型部件，物料通过它而获得一定截面的几何形状和尺寸，再经过冷却定型和其它工序，就可得到成型好的制品。
单螺杆挤出机与双螺杆挤出机性能对比分析报告
单螺杆挤出机与双螺杆挤出机性能对比分析报告1. 引言挤出机是一种广泛应用于塑料加工行业的设备，用于将固态塑料熔化并挤出成型，常见的挤出机包括单螺杆挤出机与双螺杆挤出机。
本报告旨在对这两种挤出机的性能进行对比分析，以便用户在选择设备时能够做出合适的决策。
2. 工作原理2.1 单螺杆挤出机工作原理单螺杆挤出机通过一个旋转的螺杆将塑料料柱推向机筒的另一端，同时螺杆沿着机筒的轴向旋转将料柱加热熔融。
最后，在挤出口处，通过模具将熔融的塑料成型为所需的形状。
2.2 双螺杆挤出机工作原理双螺杆挤出机与单螺杆挤出机相似，不同之处在于它使用两个同向旋转的螺杆来完成料柱的加热和推送。
这种设计可以有效提高挤出机的生产能力和混炼效果。
3. 性能对比分析3.1 生产能力单螺杆挤出机由于只有一个螺杆进行推送，因此其生产能力相对较低。
双螺杆挤出机由于采用双螺杆推送，其生产能力通常比单螺杆挤出机高出许多。
因此，在对生产效率有较高要求的情况下，双螺杆挤出机更适合使用。
3.2 混炼效果双螺杆挤出机在料柱的推送过程中，通过两个螺杆的共同作用，能够更好地将料柱翻滚、推拉和折叠，从而提高混炼效果。
而单螺杆挤出机的混炼效果相对较差。
因此，对于要求较高的塑料熔融均匀性的情况，建议选择双螺杆挤出机。
3.3 适用范围由于单螺杆挤出机结构相对简单，维护较为便捷，因此在一些小型塑料加工企业中应用较多。
而双螺杆挤出机由于其较高的生产能力和混炼效果，更适用于大型生产线和对产品质量要求较高的企业。
3.4 成本考虑在经济成本方面，双螺杆挤出机的价格通常高于单螺杆挤出机，且对于维护和操作要求较高。
因此，在预算有限的情况下，单螺杆挤出机可能更适合一些小型企业。
4. 结论本报告对单螺杆挤出机与双螺杆挤出机的性能进行了对比分析。
根据实际需求，用户可以根据生产能力、混炼效果、适用范围和成本考虑等因素，选择适合自己的挤出机。
单螺杆挤出机适用于对生产能力和混炼效果要求较低的场合，而双螺杆挤出机则适用于对这两方面要求较高的场合。
单螺杆挤出机原理及应用
单螺杆挤出机原理及应用单螺杆挤出机（Single Screw Extruder）是一种重要的塑料加工设备，它通过将固态塑料加热融化并通过模头挤出成型，广泛应用于塑料制品、管材、型材、薄膜、电缆、地板、造粒等行业。
本文将介绍单螺杆挤出机的工作原理及其应用。
1.工作原理：单螺杆挤出机主要由进料部分、预塑化部分、挤出部分和加热冷却系统等部件组成。
工作时，固态塑料颗粒从进料口进入进料部分，由螺杆转动带动，通过加热区域进行加热升温，固态塑料逐渐熔化成为塑料熔融物。
在预塑化部分，通过相应的螺杆设计和加热方式，使塑料充分熔化并与添加剂充分混合。
然后，在挤出部分，塑料熔融物通过螺杆的外螺旋槽进行挤压，经过过滤网和模头，通过塑料挤出口形成所需的产品形状。
最后，通过加热冷却系统对挤出的塑料进行冷却，使其固化，完成整个挤出过程。
2.应用：（1）塑料制品行业：（2）管材行业：单螺杆挤出机在管材行业中得到广泛应用。
例如，用于生产塑料排水管、塑料给水管、塑料电缆保护管等。
通过挤出机的挤出过程，可以实现管材的定径、定厚，并且能够根据不同的工艺要求进行选择，满足不同管材的生产需求。
（3）型材行业：单螺杆挤出机在塑料型材生产领域也有广泛应用，如生产塑料门窗型材、塑料板材、塑料隔断、塑料围栏等。
通过单螺杆挤出机的工作原理，可以通过合适的模头和挤出机操作参数，实现对塑料的挤出成型，生产出符合要求的塑料型材。
（4）造粒行业：综上所述，单螺杆挤出机是一种重要的塑料加工设备，其工作原理是利用螺杆的旋转和加热系统的作用，将塑料颗粒加热融化后进行挤出成型。
它在塑料制品、管材、型材、薄膜、电缆、地板、造粒等领域有广泛的应用，能够满足不同行业的生产需求。
单螺杆挤出机原理及应用
单螺杆挤出机原理及应用1.进料系统：塑料颗粒经过螺旋进料传送到挤出机的螺杆腔中。
2.加热系统：螺杆腔内设置有加热带，通过电加热或燃气加热，使塑料颗粒融化成为熔融状态。
3.分子运动系统：螺杆的旋转使塑料熔体受到切向和径向力的作用，分子间的连结断裂，形成均匀的熔体流动。
4.挤出系统：螺杆将熔融塑料推送到机筒的出料口，通过模头形成所需的截面形状。
5.控制系统：通过对温度、螺杆转速、压力等参数的控制，实现对挤出过程的精确控制。
1.塑料制品生产：单螺杆挤出机可用于生产各种塑料制品，如管道、板材、薄膜、线缆等。
通过更换不同的模头，可制作出不同形状和尺寸的产品。
2.塑料管材生产：单螺杆挤出机可以生产各种塑料管材，如聚乙烯(PE)管、聚氯乙烯(PVC)管等。
通过调节挤压温度和螺杆转速，可以控制管材的内外径尺寸和壁厚。
3.塑料颗粒生产：单螺杆挤出机可以将塑料颗粒或粉末加热融化后，通过模头挤出成为塑料颗粒。
这些颗粒可以作为原料再次回收利用，或用于制作塑料制品。
4.塑料包装膜生产：单螺杆挤出机可以生产各种塑料包装膜，如聚乙烯薄膜、聚丙烯薄膜等。
这些薄膜可以被用于食品包装、医疗用途以及其他各种包装领域。
5.塑料回收利用：单螺杆挤出机可以用于将废塑料破碎后再挤出成为新的塑料制品。
通过回收利用废弃塑料，可以减少环境污染和资源浪费。
总之，单螺杆挤出机是一种常用的塑料加工设备，其通过将塑料加热融化后挤出成所需形状的产品。
它广泛应用于生产塑料制品、管材、颗粒、包装膜等领域，以及废塑料的回收利用。
通过不断改进和创新，单螺杆挤出机将会在塑料加工行业发挥越来越重要的作用。
单螺杆挤出机工作原理
单螺杆挤出机工作原理
单螺杆挤出机是一种广泛应用于塑料加工制造过程中的机械设备，主要用于将塑料颗粒或粉末通过加热融化，然后通过螺杆的旋转将熔融塑料从模具挤出，形成所需的产品形状。
其工作原理如下：
1. 加料：将塑料颗粒或粉末通过料斗加入到挤出机的进料口。
2. 加热：进料口下方设有加热器，通过加热器对塑料进行加热，使其逐渐融化成熔融塑料。
3. 进料和混合：螺杆开始旋转，将熔融塑料通过螺杆的螺旋槽由进料口向前推进，同时在螺杆的运动过程中，还会对熔融塑料进行均匀混合，以确保塑料质量均一。
4. 挤出：螺杆的旋转将熔融塑料从挤出机的出料口挤出，通过模具的设计形成所需的产品形状。
5. 冷却和固化：挤出出来的塑料产品会进入冷却系统，通过冷却器对熔融塑料进行迅速冷却，使其固化并保持所需的形状。
6. 切割和收集：冷却固化后的塑料产品会经过切割装置进行切割，切割成所需的长度，并通过输送装置进行收集或包装。
总之，单螺杆挤出机通过螺杆的旋转运动，将塑料加热融化并
推进，然后通过模具挤出形成产品，最后进行冷却固化、切割和收集。
这是单螺杆挤出机的基本工作原理。
单螺杆挤出机工作的原理
单螺杆挤出机工作的原理
单螺杆挤出机是一种常用的塑料加工设备，用于将塑料颗粒或粉末加热熔融后挤出成型。
单螺杆挤出机的工作原理如下：
1. 加料：塑料颗粒或粉末通过进料口加入到螺杆挤出机的进料段。
2. 进料和融化：螺杆在机筒中旋转推动塑料颗粒向前移动，并同时施加高温和高压力。
随着塑料在螺杆和机筒内摩擦加热，塑料开始融化并形成均匀的熔体。
3. 压力增加和融化区：螺杆的螺纹逐渐变浅，使得交通道变窄，从而增加了塑料在机筒中的压力，并进一步加热、融化和混合塑料。
4. 挤出：在融化区后面的机筒中，螺杆开始改变形状，将熔融的塑料推向机筒出口，并进一步加压，使塑料通过机筒的模具孔挤出。
5. 冷却和定型：挤出的塑料通过模具孔进入到冷却水中进行快速冷却，使之硬化和定型。
通常，挤出机的模具孔和冷却系统都是根据所需的产品形状来设计的。
6. 切割和收集：挤出的成型物从模具孔中连续挤出，然后被切割成所需的长度，并通过传送带或其他收集装置进行收集和包装。
总结：单螺杆挤出机的工作原理是通过螺杆的旋转和设计，将塑料颗粒加热、融化和压力推向模具孔进行挤出，最后冷却和定型。
这种工作原理可以实现连续、高效、精确的塑料挤出成型过程。
螺杆挤出机工作原理
螺杆挤出机工作原理
螺杆挤出机是一种常见的塑料加工设备，它主要通过螺杆和筒体之间的相互配合，将塑料原料加热、熔化，并经过螺杆转动的作用，将熔融塑料挤出成型。
螺杆挤出机工作原理如下：
1. 进料：将塑料原料以固态或颗粒状形式投入到加料口，经过传送装置（如给料机）将原料平均送入螺杆进料段。
2. 熔化：当原料进入螺杆进料段时，由于螺杆的螺旋纹理设计，螺杆会将原料逐渐向前推进，并且沿着筒体内壁形成定量的料层。
同步进行的是加热系统的加热作用，使得原料逐渐升温，最终熔化为黏稠的熔融塑料。
3. 压力增大：随着螺杆转动，进料段的螺杆将熔融塑料逐渐推向挤出段。
由于螺杆逐渐变细，螺槽深度减小，使得通过改变料螺杆间的压缩比，提高了熔融塑料的压力。
4. 挤出成型：当熔融塑料进入挤出段后，由于挤出段螺杆的推动作用，熔融塑料被推进到机筒的出料口。
出料口处通常设置有模头，通过模头的特定形状，使得熔融塑料被形成成所需的截面形状，如管状、片状等。
5. 冷却和固化：挤出后的塑料制品经过模头出来后，通过传送装置（如水冷装置）进行冷却和固化处理，使其形成最终的塑料制品。
总结起来，螺杆挤出机的工作原理主要是通过螺杆的转动和筒体的加热作用，将塑料原料加热、熔化，并通过螺杆的螺旋纹理设计实现进料、挤出和压力增大的过程，最终将熔融塑料通过模头挤出成型。
单双螺杆挤出机结构特点和工作原理的差异
单双螺杆挤出机结构特点和工作原理的差异单螺杆挤出机和双螺杆挤出机是塑料挤出机中常用的两种类型，它们在结构特点和工作原理方面存在一些差异。
下面将对这两种挤出机进行详细介绍。
一、单螺杆挤出机1.结构特点：单螺杆挤出机只有一个螺杆，在筒体内旋转，将原料推进到机头，通过模具进行挤出。
其结构简单，造价较低。
单螺杆挤出机主要有筒体、螺杆、传动系统和加热系统等部分组成。
2.工作原理：单螺杆挤出机的工作原理是通过螺杆的旋转将原料送入机头，然后通过模具挤出成型。
具体工作流程如下：(1)加料：将塑料颗粒等原料投入到进料斗，由重力自动进入挤出机的进料区。
(2)熔融：原料随着螺杆的旋转进入加热区，在高温下受热熔化。
(3)压力增加：随着螺杆的旋转，原料被推进到机头，同时通过螺杆的螺纹使原料受到压力增加，实现均匀的挤出。
(4)挤出成型：原料在机头通过模具进行挤出成型，形成所需的产品形状。
二、双螺杆挤出机1.结构特点：双螺杆挤出机有两个同心旋转的螺杆，在挤出过程中的加工效果更好，适用于更多复杂的产品加工。
双螺杆挤出机的结构相对复杂，由筒体、螺杆、传动系统和加热系统等多个部分组成。
2.工作原理：双螺杆挤出机的工作原理主要是通过两个同心旋转的螺杆将原料进行挤压。
具体工作流程如下：(1)加料：将原料投入到进料斗，由重力自动进入挤出机的进料区，同时通过螺杆的螺纹将原料向前推进。
(2)熔融：原料在两个螺杆的作用下受到高温加热，快速熔化。
(3)压力和剪切：螺杆的旋转使得原料在其螺纹间经历高压力和高剪切力，从而使得原料更加均匀地混合。
(4)挤出成型：原料在挤出机的机头通过模具进行挤出成型，形成所需的产品形状。
总结起来，单螺杆挤出机相对简单，适用于一些简单的挤出加工；而双螺杆挤出机结构相对复杂，适用于需要更好的加工效果和更复杂形状的产品加工。
单螺杆挤出机生产塑料管的原理
单螺杆挤出机生产塑料管的原理
单螺杆挤出机是一种用于生产塑料管的设备，其原理如下：
1. 塑料粒子供料：将塑料粒子通过进料口添加到单螺杆挤出机的供料区域。
2. 加热和熔化：在供料区域，塑料粒子经过加热和熔化，使其由固态变为熔融状态。
这通常通过电加热或热交换器实现。
3. 压力和剪切：在单螺杆挤出机的螺杆腔内，旋转螺杆将熔融的塑料压入螺杆腔内，并施加一定的压力和剪切力。
这有助于均匀混合和熔融塑料。
4. 挤出：螺杆推动熔融的塑料通过模头，模头具有所需形状和尺寸的开口。
压力将熔融塑料挤出到模具的形状中。
根据不同的模具和需要的管道形状，挤出机可以生产各种不同的塑料管。
5. 冷却和固化：被挤出的塑料管通过冷却系统，使其迅速冷却和固化。
冷却可以通过水淋浴、气流或真空等方式实现。
6. 切割和调整：一旦塑料管冷却固化，可以使用切割装置将管子切割成所需长度，并进行调整和修理。
总的来说，单螺杆挤出机通过加热、熔化、压力和挤出等步骤，将塑料粒子转变为所需形状和尺寸的塑料管。
单螺杆挤出机固体输送原理及应用
IKV 机筒结构示意图
IKV 产量实验结果
五.提高固体输送效率的措施Байду номын сангаас
加料段内表面加工反向螺旋沟槽
北京化工大学近年来开展了相关研究， 发现了此结构具有正位移输送特性，如 果结构设计合理，螺旋沟槽的输送能力 可达到总产量的50%左右。
谢
谢！
单螺杆挤出机输送过程主要是依靠摩擦力实现的。
固体输送原理
熔融过程机理
熔体输送机理
二.挤出机固体输送理论分类
固体摩擦理论-Darnell-Mol
二.挤出机固体输送理论分类
离散单元方法（DEM）
三. Darnell-MoL摩擦输送理论
此处， vb 螺杆转速； va 固体塞轴向速度； vp 固体沿螺槽展开方向速度； vpb 固体相对于机筒的速度； Θ 固体输送角、牵引角、前进角等 Ø 螺杆螺旋升角；
四.影响固体输送的主要因素
PP 与金属间摩擦系数随温度变化
五.提高固体输送效率的措施
IKV：加料段内表面加工出锥度并开纵向沟槽的结构
源于1970年前后德国亚琛工业大学塑料加工研究所（IKV）的杰出工作，使得 固体输送效率从0.2~0.5上升到0.6~0.85，而且螺杆挤出特性变硬。此时加料区可到 达80~150Mpa的高压，必须强制冷却，冷却水带走大量的热量，相当于电机功率的 14%！因此，当螺杆直径大于120mm时，一般不推荐使用这类结构来提高挤出机产 量。
四.影响固体输送的主要因素
机筒与物料间的摩擦力是固体塞前进的动力，而螺杆与物料的摩
擦力是固体输送的阻力； 普通螺杆的进料效率只有20~50%； 尽量降低螺杆粗糙度，增大料筒粗糙度；
为了提高进料效率，单螺杆挤出机一般采用进料段强制水冷方 式，以便增加物料与机筒间摩擦力，这样还可以避免物料在料斗 内的“架桥” 现象； 适当增加进料段长度，可以提高固体输送效率 。
单螺杆挤出机的介绍
单螺杆挤出机的介绍首先，单螺杆挤出机由机架、传动系统、螺杆、机头、温控系统等组件构成。
机架是整个挤出机的支撑框架，承受着设备的重量和各种外部力，具有良好的刚性和稳定性。
传动系统包括电机和减速器，通过电机的转动和减速器的传动，将动力传递给螺杆，实现材料的挤出过程。
螺杆是挤出机的核心部件，它分为进料段、压缩段和排料段，通过螺杆的旋转将塑料颗粒加热、熔化、压缩和挤出。
机头是螺杆出料的最后一道工序，通过机头的结构和设计，可以对挤出的产品进行成型和切割。
温控系统用于对挤出机各部位的温度进行控制，确保挤出过程中温度的稳定性。
其次，单螺杆挤出机的工作原理如下：首先，将塑料颗粒装入进料段，并通过螺杆的旋转将颗粒逐渐推进到压缩段。
在压缩段，螺杆的螺距逐渐减小，使塑料颗粒受到较强的挤压力，从而加热和熔化。
随后，熔融塑料进入排料段，螺杆通过转动将熔融塑料挤出机头，经过机头的结构和冷却装置，最终形成所需产品。
整个挤出过程中，还需要通过温控系统对挤出机各部位的温度进行控制，以确保挤出的产品质量。
单螺杆挤出机的应用领域非常广泛。
在塑料制品生产方面，单螺杆挤出机可以生产各种塑料制品，如塑料管材、塑料板材、塑料薄膜、塑料丝等。
在塑料回收再利用方面，单螺杆挤出机可以将废旧塑料进行熔融再生，生产出符合要求的再生塑料颗粒，实现资源的有效利用。
此外，单螺杆挤出机还可以用于塑料改性，将其他添加剂与基础塑料进行混炼，改变塑料的性能，提高塑料的使用价值。
单螺杆挤出机相比双螺杆挤出机具有一些优点。
首先，单螺杆挤出机结构简单，制造成本较低，易于操作和维修。
其次，由于螺杆结构的限制，单螺杆挤出机在塑料制品的颜色变化和产品切换上更加方便快捷。
此外，单螺杆挤出机的生产能力较大，适合大规模的生产需求。
总结来说，单螺杆挤出机是一种重要的塑料加工设备，具有广泛的应用领域和一些优点。
随着塑料工业的不断发展和需求的增加，单螺杆挤出机的发展前景将更加广阔。
单双螺杆挤出机结构特点和工作原理的差异
单双螺杆挤出机结构特点和工作原理的差异单螺杆挤出机和双螺杆挤出机是两种常见的塑料挤出设备，它们在结构特点和工作原理上有一些差异。
一、结构特点1.单螺杆挤出机：单螺杆挤出机的主要组成部分包括：进料区、螺杆区、混炼区、测量区、熔化区和压力区等。
它的结构相对简单，成本较低，适用于低要求的挤出生产。
2.双螺杆挤出机：双螺杆挤出机的主要组成部分包括：螺杆、螺杆筒、调节器和驱动机构等。
它的结构相对复杂，但能够提供更强的挤出能力和更高的挤出速度，适用于高要求的挤出生产。
二、工作原理1.单螺杆挤出机：单螺杆挤出机的工作原理主要包括以下几个步骤：首先，塑料颗粒从进料口进入螺杆区，然后在螺杆的旋转下推进到混炼区，同时经过加热和压力作用下逐渐熔化；接着，熔融的塑料进入压力区，根据模具的形状和要求被挤出成型；最后，冷却后的成品通过切割装置切断，完成挤出工序。
2.双螺杆挤出机：双螺杆挤出机的工作原理相对复杂一些，主要包括以下几个步骤：首先，塑料颗粒从进料口进入螺杆区，被两根螺杆压榨和捏合，逐渐加热和熔化；接着，熔融的塑料进入调节器，通过双螺杆的旋转和螺杆筒的压力，进行更细致的混合和融合；最后，熔融的塑料进入压力区，通过模头挤出成型，形成产品的最终形状。
三、差异对比1.结构特点：单螺杆挤出机的结构相对简单，成本较低；双螺杆挤出机的结构相对复杂，但能提供更强的挤出能力和更高的挤出速度。
2.适用范围：单螺杆挤出机适用于低要求的挤出生产，如一些普通的塑料制品；双螺杆挤出机适用于高要求的挤出生产，如一些复杂的塑料制品。
3.混合效果：单螺杆挤出机的混合效果相对较差，因为只有一个螺杆进行搅拌；双螺杆挤出机的混合效果相对较好，因为有两根螺杆进行搅拌，能够更充分地混合和融合塑料。
4.挤出能力：单螺杆挤出机的挤出能力相对较低；双螺杆挤出机的挤出能力相对较高，能够进行更大规模的生产。
5.产品质量：双螺杆挤出机由于混合效果更好，能够制造出更均匀、品质更高的产品。
螺杆挤出机的结构和工作原理
螺杆挤出机的结构和工作原理
一、螺杆挤出机的结构
1、喂料(送料)装置：由电动机通过减速器驱动齿轮副带动一个螺旋推料头沿水平轴向运动，当物料被推进时受到两个推力（即一对平行于轴线方向的分力）的作用而被向前输送。
2、混合和塑化装置：由电动装置经皮带轮或联轴器带动搅拌叶片旋转，使物料得到充分的混合和均匀塑化。
3、加热冷却系统：由电动机经皮带轮或联轴器驱动风叶旋转对流换热以加热物料；同时靠水循环带走热量以冷却物料并排除水分。
4、牵引与传动装置：包括主传动电机及其变速机构；传动控制电机制动电机及其变速机构等。
5、定型部分：主要包括成型模具和定型真空箱等。
二、螺杆挤出机的工作原理：是采用两个相互啮合的转子，将熔融状态（即粘流态）的聚合物从喷嘴处挤压出来，形成连续均质的管状制品。
由于挤出的速度较高且稳定不变，因此可有效地降低物料的温度便于操作控制。
单螺杆挤出机的原理
单螺杆挤出机的原理
单螺杆挤出机是一种常用的塑料加工设备，主要用于将塑料料粒加热、熔融、挤出成型。
其工作原理是通过螺杆和筒体之间的协同作用，将塑料料粒从喂料口处输送至排料口处。
具体来说，单螺杆挤出机包括主驱动装置、喂料系统、螺杆和筒体、加热系统、挤出机头等部分。
当主驱动装置启动时，螺杆开始旋转，通过喂料系统将塑料料粒送入螺杆和筒体的进料口。
进料口处的料粒会被螺杆推进，并受到筒体内加热器的热量作用，逐渐熔化。
在螺杆的作用下，熔融塑料会由螺旋槽向前推进，并在塑料化区内经历物料的熔融、紧实和混合过程。
随着螺杆的旋转，熔融塑料进入挤出机头，通过模具的形状和挤出机头的压力，使得挤出机头口部产生较高的压力，进而将熔融塑料挤出成型。
随着挤出机头的移动，顶部的切割装置会截断挤出的成型物，形成所需长短的制品。
整个过程中，螺杆和筒体的转速会对塑料的挤出速度和温度进行调控，从而控制成型产品的质量。
同时，加热系统可以提供所需的高温，保持塑料的熔化状态。
挤出机头的形状和压力也会对成型产品的形态和尺寸产生影响，可以根据需要进行调整。
总的来说，单螺杆挤出机的工作原理是通过螺杆的旋转和筒体内的加热作用，将塑料料粒熔融、挤出成型。
通过调节转速、温度和挤出机头等参数，可以实现对成型产品的控制。
单螺杆挤出机
单螺杆挤出机
工作原理
单螺杆挤出机的工作原理是将塑料颗粒或粉末通过料斗装入机器的进料口。
然后，通过加热系统，将塑料材料加热到熔化温度。
当螺杆开始转动时，塑料材料被推送到螺杆的螺旋槽中，并随着螺杆的旋转，被带入机器的加热区域。
在加热区域，塑料材料被持续加热和搅拌，使其完全熔化并形成均匀的熔融体。
一旦达到所需的熔融状态，螺杆将塑料材料推送到机器的挤出口。
经过挤出口的塑料材料可以通过不同形状和尺寸的模具进行成型，例如管道、薄膜、板材等。
一旦挤出完成，塑料材料将继续冷却和固化，并形成最终的产品形态。
应用领域
单螺杆挤出机在塑料加工行业具有广泛的应用。
它可以用于生
产各种不同类型的塑料制品，包括管道、薄膜、板材、型材等。
此外，它还可以用于制造塑料颗粒，供其他塑料加工过程使用。
优势
单螺杆挤出机相比于双螺杆挤出机具有一些独特的优势。
首先，单螺杆挤出机的结构相对简单，易于操作和维护。
此外，它也更加
经济高效，适用于对生产效率要求不高的场合。
结论
单螺杆挤出机是塑料加工行业中常用的设备，通过加热、熔化、挤出的过程实现塑料的成型。
它广泛应用于制造各种不同类型的塑
料制品，具有结构简单、易于操作和维护的优势。
对于一些对生产
效率要求不高的场合，单螺杆挤出机是一个理想的选择。
单螺杆挤出机原理
单螺杆挤出机原理在压缩区，塑料料粒被逐渐压紧。
这是由于螺杆的结构和转动方向而产生的。
螺杆携行着料粒向前推进，并将料粒冲击到压缩腔壁。
由于螺杆的旋转方向和腔壁的阻力，料粒被挤压并填充到腔壁中。
同时，随着螺杆的旋转，料粒在螺杆和腔壁之间产生剪切力。
这种剪切力使得塑料料粒不断变形，并分离为较小的颗粒。
接下来，塑料料粒进入熔融区。
在熔融区，螺杆通过转动和受热的作用使料粒加热并熔化。
为了保持一定的温度，熔融区通常设置有加热元件。
熔融区内的料粒由于高温和螺杆的剪切力不断变形，并形成高粘度的熔融塑料。
熔融的塑料通过挤出螺杆的头部进入测量喇叭。
测量喇叭是一个漏斗形的构造，用于控制熔融塑料的流量，并将其引导到模具中进行挤出成形。
这样，我们可以根据需要调整喇叭的形状来获得不同的挤出产品。
在挤出螺杆头部，塑料熔融物进一步通过滑油冷却装置进行冷却。
冷却的目的是使塑料熔融物在挤出成形之前具有所需的硬度和形状稳定性。
冷却装置通常使用滑油或者水来进行快速冷却。
最后，挤出螺杆推动熔融塑料通过模具进行挤出成形。
模具中的孔洞形状决定了最终产品的形状。
在挤出过程中，熔融塑料受到高压和高温的作用，通过模具中的孔洞被挤压成所需的形状。
未使用的熔融塑料通过模具后，将通过切割装置进一步切割成所需的长度。
总之，单螺杆挤出机是通过塑料料粒在螺杆的作用下经历压缩和熔化的过程，最终通过模具挤出成形的设备。
它通过螺杆的转动和受热作用，将塑料料粒转化为高粘度的熔融塑料，并通过模具进行挤出成形。
单螺杆挤出机在塑料制品制造中具有广泛的应用，其原理的理解对于合理操作和生产高质量的塑料制品非常重要。
单螺杆挤出机原理
单螺杆挤出机原理单螺杆挤出机作为一种常见的挤出机设备，用于塑料加工行业，原理和构造是什么呢？下面从挤出机的输送段，压缩段，计量段来对单螺杆挤出机原理做一个分析。
单螺杆挤出机一般在有效长度上分为三段，按螺杆直径大小、螺距、螺深确定三段有效长度，一般按各占三分之一划分。
单螺杆挤出机原理：料口最后一道螺纹开始叫输送段物料在此处要求不能塑化，但要预热、受压挤实，过去老挤出理论认为此处物料是松散体，后来通过证明此处物料实际是固体塞，就是说这里物料受挤压后是一固体象塞子一样，因此只要完成输送任务就是它的功能了。
第二段叫压缩段，螺槽体积由大逐渐变小，并且温度要达到物料塑化程度，此处产生压缩由输送段三，在这里压缩到一，这叫螺杆的压缩比－－3：1，有的机器也有变化，完成塑化的物料进入到第三段。
第三段是计量段，此处物料保持塑化温度，只是象计量泵那样准确、定量输送熔体物料，以供给机头，此时温度不能低于塑化温度，一般略高点。
SJ系列单螺杆挤出机主要供挤出软、硬聚氯乙烯、聚乙烯等热塑性塑料之用，它与相应的辅机（包括成型机头）配合，可加工多种塑料制品，如膜、管、板、丝带等，亦可用于造粒。
鑫达塑料挤出机设计先进，质量高，塑化好，能耗低，采用渐开线齿轮传动，具有噪音低，运转平稳，承载力大，寿命长等特点。
高速单螺杆挤出机主要用途管材挤出：适用于PP-R管、PE燃气管、PEX交联管，铝塑复合管，ABS管、PVC管、HDPE硅芯管及各种共挤复合管。
板材和片材挤出：适用于PVC、PET、PS、PP、PC等型材及板材的挤出。
其它各种塑料的挤出如丝、棒等。
型材的挤出：调节挤出机转速及改变挤出螺杆的结构可适用于生产PVC、聚烯烃类等各种塑料异型材。
改性造粒：适用于各种塑料的共混、改性、增强造粒。
编辑本段设计理念◎在高品质基础上的高速，高产挤出。
◎低温塑化的设计理念，保证高质量制品的挤出。
◎两阶式整体设计，强化塑化功能，保证调整高性能挤出。
◎特种屏障，BM综合混炼设计，保证物料的混炼效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单螺杆挤出机原理
单螺杆挤出机作为一种常见的挤出机设备，用于塑料加工行业，原理和构造是什么呢？下面从挤出机的输送段，压缩段，计量段来对单螺杆挤出机原理做一个分析。
单螺杆挤出机一般在有效长度上分为三段，按螺杆直径大小、螺距、螺深确定三段有效长度，一般按各占三分之一划分。
单螺杆挤出机原理：
料口最后一道螺纹开始叫输送段物料在此处要求不能塑化，但要预热、受压挤实，过去老挤出理论认为此处物料是松散体，后来通过证明此处物料实际是固体塞，就是说这里物料受挤压后是一固体象塞子一样，因此只要完成输送任务就是它的功能了。
第二段叫压缩段，螺槽体积由大逐渐变小，并且温度要达到物料塑化程度，此处产生压缩由输送段三，在这里压缩到一，这叫螺杆的压缩比－－3：1，有的机器也有变化，完成塑化的物料进入到第三段。
第三段是计量段，此处物料保持塑化温度，只是象计量泵那样准确、定量输送熔体物料，以供给机头，此时温度不能低于塑化温度，一般略高点。
SJ系列单螺杆挤出机主要供挤出软、硬聚氯乙烯、聚乙烯等热塑性塑料之用，它与相应的辅机（包括成型机头）配合，可加工多种塑料制品，如膜、管、板、丝带等，亦可用于造粒。
鑫达塑料挤出机设计先进，质量高，塑化好，能耗低，采用渐开线齿轮传动，具有噪音低，运转平稳，承载力大，寿命长等特点。
高速单螺杆挤出机主要用途管材挤出：适用于PP-R 管、PE燃气管、PEX交联管，铝塑复合管，ABS管、PVC管、HDPE硅芯管及各种共挤复合管。
板材和片材挤出：适用于PVC、PET、PS、PP、PC等型材及板材的挤出。
其它各种塑料的挤出如丝、棒等。
型材的挤出：调节挤出机转速及改变挤出螺杆的结构可适用于生产PVC、聚烯烃类等各种塑料异型材。
改性造粒：适用于各种塑料的共混、改性、增强造粒。
设计理念
◎在高品质基础上的高速，高产挤出。
◎低温塑化的设计理念，保证高质量制品的挤出。
◎两阶式整体设计，强化塑化功能，保证调整高性能挤出。
◎特种屏
障，BM综合混炼设计，保证物料的混炼效果。
◎高扭力输出，特大推力轴承。
◎齿轮，轴为高强度合金钢，渗碳，磨齿处理。
◎高硬度，高光洁度，超低噪音。
◎PLC 智能控制，可实现主辅机间的联动。
◎易于监控的人机界面，方便了解加工和机器状态。
◎根据需要可更换控制方式（控温仪表）。
◎材质为38CrMoAL/A氮化处理，耐磨。
◎严格的温控精度，风冷水冷相结合冷却。
◎独特的入料口设计，具有完美的水冷装置。
◎带沟面喂料底套的螺筒，具有增强进料功能，为高速高产挤出提供了保证。
单螺杆挤出机参数单螺杆挤出机是塑料挤出生产线中的一种机型，它的技术参数和型号如下：1、单螺杆挤出机技术参数：1）挤出机生产能力Q：每小时挤出的塑料量2）比流量每小时每转一周挤出机生产能力3）名义比功率每小时加工kg塑料所需电机功率4）螺杆长径比L/Db：螺杆工作部分长度与螺杆直径比值5）螺杆直径Db：指大径，系列标准20、30、45、65、90、120、150、165、200、250、300 6）驱动螺杆电机功率P：KW 7）螺杆转速范围：nmin-nmax r/min 2、型号SL-150表示螺杆直径为150mm，长径比为20：1塑料挤出
应用范围
应用范围：所有热塑性塑料挤出成型、挤出造粒。
产品特点
硬齿面齿轮箱，交流或直流无级传动调速。
新型螺杆结构，熔融混和均匀，确保低融温高产量螺杆机筒材料采用氮化钢38CrMoAIA氮化处理，表面合金处理硬度更高。
铸铜、铸铝加热器，根据要求采用风冷与水冷。
先进的电器控制系统
主要用途
管材挤出：适用于PP-R管、PE燃气管、PEX交联管，铝塑复合管，ABS管、PVC管、HDPE硅芯管及各种共挤复合管。
板材和片材挤出：适用于PVC、PET、PS、PP、PC 等型材及板材的挤出。
其它各种塑料的挤出如丝、棒等。
型材的挤出：调节挤出机转速及改变挤出螺杆的结构可适用于生产PVC、聚烯烃类等各种塑料异型材。
改性造粒：适用于各种塑料的共混、改性、增强造粒。
技术参数
螺杆料筒技术指标
材质38CrMoAIA 渗氮层0.4 -0. 7m m
调质硬度HB260-290 表面粗糙度0.8-0.4
表面硬度HV840-900 直线度0.03
单螺杆挤出机原理
单螺杆挤出机作为一种常见的挤出机设备，用于行业，原理和构造是什么呢？下面从挤出机的输送段，压缩段，计量段来对单螺杆挤出机原理做一个分析。
单螺杆挤出机一般在有效长度上分为三段，按螺杆直径大小、螺距、螺深确定三段有效长度，一般按各占三分之一划分。
单螺杆挤出机原理：料口最后一道螺纹开始叫输送段物料在此处要求不能塑化，但要预热、受压挤实，过去老挤出理论认为此处物料是松散体，后来通过证明此处物料实际是固体塞，就是说这里物料受挤压后是一固体象塞子一样，因此只要完成输送任务就是它的功能了。
单螺杆挤出机原理：第二段叫压缩段时螺槽体积由大逐渐变小，并且温度要达到物料塑化程度，此处产生压缩由输送段三，在这里压缩到一，这叫螺杆的压缩比－－3：1，有的机器也有变化，完成塑化的物料进入到第三段。
单螺杆原理：第三段是计量段此处物料保持塑化温度，只是象计量泵那样准确、定量输送熔体物料，以供给机头，此时温度不能低于塑化温度，一般略高点。
单螺杆挤出机的原理是什么
往复式单螺杆混炼，在螺杆芯轴上设计有独特的积木式螺块，在一个螺矩内断开三次，称为混炼螺块，对应这些空隙，在机筒内上，排列有三排混炼销钉，螺杆在径向旋转过程中，同时做轴向的往复运动。
每转动一周，轴向运动一次。
由于这种特殊的运动方式，以及混炼螺块和销钉的作用，物料不仅在混炼销钉和不规则梯形混炼块之间被剪切，而且被往复输送，物料的逆流运动给径向混合加上了非常有用的轴向混合运动，熔体不断地被切断、翻转、捏合和拉伸，有规律地打断简单的层状剪切混合。
由于在径向和轴向上的同时混炼，增强了混炼效果，保证了最佳的分散混合和分布混合，因此均化时间短。
另外，混炼销钉
和螺块的相互啮合，也提高了机筒的自清洁能力。
通过适当的螺块组合，可保证稳定的和温度，防止物料在机筒内产生降解。
由于捏合元件的螺纹是中断的，所以作用在聚合物上的压力很小，不产生明显的温升。
而单、是在高剪切和高径向压力下对薄层聚合物进行剪切，必然使熔体产生大的温升，影响物料低温挤出的原则。
同其它机器相比，在直径相同的条件下，其长径比较短，在较短的距离上传递，因此杆扭转形小。
对分布性混合来讲，在常规中，由于螺槽中的物料很少发生分流和再取向，因而其分布混合不好。
虽然通过在机筒内表面设置销钉（相应地将螺杆的螺棱作成间断的）而大大增加了分布混合能力，但这种改进并未提供对物料的完全切割（产生新的表面），也未提供有效的分布混合所需要的折叠（如同两辊中那样）和再取向。
而往复式销钉螺杆挤出机所提供的分布混合机理，综合了静态和两辊开炼机的"切割和再折叠的作用"。
捏合螺纹元件的螺棱在每一个导程内间断三次，机筒上则相应地布置三排销钉，每个螺槽中的物料被间断的螺纹分到两个螺槽中，然后一部分重新联合，一部分再进一步分割。
在每个L/D中的每个螺槽内的物料要经受4次分割，如果把捏合销钉也包括进去，它们不仅能在一个螺槽中提供附加的切割，也可以在每一中断螺棱处横过流线，从而使混合过程变得更复杂，所以每一L/D 内物料被分割成的条纹数为：
Ns2=28 (考虑螺棱和捏合销钉，但未考虑捏合销钉横过螺槽作用）
如果考虑捏合销钉横过螺槽作用，则在一个L/D内物料被分割的数目为：
Ns3=212
则在4个L/D内料流将被分割的次数为：
NS4=248 = 2.8X1014
由此可知，为什么往复式销钉螺杆挤出机能够在非常短的螺杆长径比内实现大量液体或熔体的有效混合。
对于大多数物料的分布混合操作，在L/D≤4的情况下即可实现良好混合。
对分散性混合来讲，将粒子破碎一般有两种途径：①提供很大的局部，当局部应力大于分散体系的屈服应力时粒子即可破碎，这是绝大多数混炼设备所采用的分散混合方式。
这些混炼设备一般提供高的剪切区，物料经过高剪切区时，要经受很大的剪切应变，大的有利于固相粒子的破碎，从而达到分散混合的目的。
但这种分散混合方式不可避免地会产生非常大的剪切速率，可能使物料的局部温升过大，进而导致那些热敏性物料的分解，不利于产品质量的稳定。
②采用柔性剪切的方式对物料进行分散混合。
这种方式通过多次对物料实施强度不大的拉伸、剪切和折绕，使其疲劳断裂，从而达到粒子的破碎和分散混合的目的。
显然这种分散混合方式不易使物料产生过大的温升，对加工那些热敏性物料是十分有利的。
这种通过柔性剪切方式对物料进行分散混合是往复式销钉螺杆挤出机所特有的。
往复式混炼单螺杆挤出机工作原理与常规单螺杆挤出机的区别在于其螺杆在旋转的同时，还按一定的规律作轴向往复运动，这就使物料在螺杆和机筒中的运动轨迹大为复杂。
机筒上的销钉如同一个个强制，它起到对螺棱的清扫、对物料的输送并进行分布和分散混合作用。
捏合销钉和螺杆根径形成的剪切区类似于双螺杆挤出机的压延间隙，这个间隙可以根
据加工工艺的需要给予适当调整。
随着螺棱的移动，这个间隙存在着一个最大值和最小值，如图2-14所示。
当接近最小间隙时，物料被捏合销钉挡住，并在较小的压力下被拉伸、切割和剪切，物料在被挤出的过程中频繁地经过销钉与螺梭侧壁间的间隙，不断地被拉伸、剪切和破碎，达到混合目的。
