经纬仪的检验校正
仪器检验的方法
附录一：仪器检验的方法（部分）经纬仪检验与校正一、照准部旋转是否正确的检验1、检验方法在检验之前，必须首先验校照准部上的水准管，使水准管轴垂直于仪器的垂直轴。
然后按下列程序进行检验。
（1）将仪器精确整平，使气泡居中，读气泡两端读数。
许多经纬仪的水准管刻划没有注记。
为便于读数，可设水准管中央刻划为零，注记由中央向两端增加。
如果观测者面对望远镜观测方向，此时气泡左端读数为“左”，右端读数为“右”，由气泡两端读数就可以确定气泡中心位置。
（2）顺时针方向旋转照准部，每旋转45°读气泡两端读数一次，连续顺转 3 周。
（3）逆时针方向旋转照准部，每旋转45°读气泡两端读数一次，连续逆转 3 周。
若照准部旋转正确，上述各位置气泡中心的变化，对 J1型仪器不应超过 2 格，对 J2不应超过 1 格。
如果气泡读数变化较大，并以照准部旋转两周为周期而变化，则照准部旋转不正确。
此时应送交修理单位检修。
否则在观测中，很难达到《规范》关于气泡中心位置偏离整置中心不得超过 1 格的要求。
二、水平轴不垂直于垂直轴之差的测定1、测定方法（1）在距经纬仪5m以远的墙壁上，有仪器指挥设置两个目标，一为高点，一为低点。
此两点应大致在同一铅垂线上，而且用仪器观测两点的垂直角的绝对值应大于3°，两绝对值应尽量相等，其差不得超过 30″。
（2）观测高低两点间的水平角 6 个测回，每测回间须换置水平度盘和测微器。
J1型180+i +i m2m2型180+i+iJ m22m式中m——测回数；ｉ——度盘格值。
每一个测回用盘左、盘右位置观测，且照准部沿同一方向旋转。
但在测完全部测回的一半以后，改变照准部的旋转方向。
观测限差： 2ｃ互差按高、低点方向分别比较，所有测回中J1型仪器不得超过 6″；J2型仪器不得超过10″。
所有测回中，角度值互差 J1型应小于 3″； J2型应小于 8″。
超限的测回应重测。
（ 3）观测高低点的垂直角和，用中丝法测 3 测回。
经纬仪的检验校正
经纬仪的检验校正周晓林为了测得正确可靠的水平角和竖角，使之达到规定的精度标准，作业开始前必须对经纬仪进展检验校正。
一、经纬仪应满足的几何条件由经纬仪的测角原理可知，要保证观测精度，经纬仪的主要部件之间，即主要轴线和平面之间，必须满足一定的几何条件。
由图1可以看出，这些条件是：1.照准部管水准轴应与坚轴正交。
2.十字丝纵丝应与水平轴正交。
3.照准轴应与水平轴正交。
4. 水平轴应与坚轴正交。
5.竖盘指标差应近于零。
6.竖轴应与水平度盘面正交，且过度盘中心。
7.水平轴应与竖盘面正交，且过度盘中心。
以上条件在仪器出厂时，除6、7 两项已得到严格保证外，其它五项只是得到一定程度的满足。
再者，由于长期使用与搬运等因素，某些条件还会或多或少地被破坏。
因此，在作业前应查明仪器是否满足上述条件，如不满足那么应调整其所设置的调整装置，使之恢复应有的几何条件，以减少其对角度测量的影响。
前一项工作在测量中称为检验，后一项工作称为校正。
在地形测量中，应对前五项条件依次进展检验，如不符合要求要与时校正。
其检校原那么与水准仪一样。
二、经纬仪的检验与校正在对仪器进展五项检验校正之前，应先对仪器进展一般检视，即检查一下度盘和照准部旋转是否平滑自如；各种螺旋和望远镜运转是否灵活有效；望远镜视场中有无灰尘或斑点；度盘和测微尺的分划线是否清晰；仪器附件是否齐全。
然后再对仪器进展逐项检验和校正。
〔一〕照准部管水准轴应与竖轴正交1.检校目的整置仪器后，保证竖轴与铅垂线方向一致，即置水平度盘于水平位置。
2.检验方法先概略整平仪器，使管水准器与任意两个脚螺旋的联线平行，旋转脚螺旋使气泡居中，然后将照准部旋转，假设气泡仍居中，那么表示条件满足，否那么应校正。
图1它的原理如图1所示，当气泡居中时，说明水准轴已水平，此时，如果水准轴与竖轴是正交的，那么竖轴应处于铅垂方向，水平度盘应处于水平位置；假设水准轴与竖轴不正交，如图1－a所示，坚轴与铅垂线将有夹角，那么水平度盘与水准轴的交角也为。
经纬仪使用教程讲解
经纬仪使用教程讲解经纬仪及角度测量角度测量是测量的三项基本工作之一，包括水平角测量和竖直角测量。
经纬仪是最常用的角度测量仪器。
水平角测量用于计算点的平面位置，竖直角测量用于测定高差或将倾斜距离改算成水平距离。
一、水平角测量原理水平角是地面上一点到两目标的方向线投影到水平面上的夹角，角值范围0º～360 º。
为了测出水平角的大小，可以设想在测站点上方水平地安置一个带有顺时针刻画、注记的圆盘，并使其圆心在过测站点的铅垂线上。
观测水平角时，刻度盘中心应安放在过测站点的铅垂线上，直线在水平圆盘上的投影是om、on。
如果能读出om、on在水平圆盘上的读数m和n，那么水平角就等于m减去n，即水平角= m-n。
因此，用于测量水平角的仪器必须有一个能读数的度盘，并能使之水平。
经纬仪就是根据上述要求设计制造的一种测角仪器。
该度盘应能沿水平方向转动，也能高低俯仰。
当度盘高低俯仰时，其视准独应划出一竖直面，这样才能使得在同一竖直面内高低不同的目标有相同的水平度盘读数。
二、竖直角测量原理竖直角是同一竖直面内视线与水平线间的夹角。
角值范围为-90°～+ 90°。
竖直角与水平角一样，其角值也是度盘上两个方向读数之差。
不同的是竖直角的两个方向中必有一个是水平方向。
任何类型的经纬仪，制作上都要求当竖直指标水准管气泡居中，望远镜视准轴水平时，其竖盘读数是一个固定值。
因此，在观测竖直角时，只要观测目标点一个方向并读取竖盘读数便可算得该目标点的竖直角，而不必观测水平方向。
二、DJ6级光学经纬仪的构造DJ6级光学经纬仪是一种光学经纬仪，按编制了标准分类。
它由望远镜、度盘、水平盘、竖盘、支架等部分组成。
在观测时，需要将经纬仪放置在水平面上，然后通过望远镜观测目标点，读取度盘和竖盘上的读数，从而计算出水平角和竖直角的大小。
级光学经纬仪的构造简单，但功能也更为单一。
它主要由基座、水平度盘、照准部和读数装置组成。
经纬仪的检验与校正
经纬仪的检验与校正图2-22 经纬仪轴系关系图2-23 水准管轴检验与校正经纬仪的主要轴线有：照准部水准管轴LL、仪器竖轴VV、望远镜视准轴CC和仪器横轴HH。
根据经纬仪的测角原理，经纬仪的各轴线间应满足以下几何条件（如图2－22所示）：（1）照准部水准管轴LL应垂直于仪器竖轴VV；（2）视准轴CC应垂直于仪器横轴HH；（3）仪器横轴HH应垂直于仪器竖轴VV。
（4）经纬仪望远镜十字丝竖丝应垂直于横轴HH经纬仪各轴线或部件间的上述关系，在使用过程中会经常发生变化，因此在使用经纬仪前应对经纬仪的轴线关系进行上述有关进行检验，必要时还应进行校正。
（一）照准部水准管轴应垂直于仪器竖轴的检验和校正照准部水准管轴不垂直于仪器竖轴时，表现在难以整平仪器。
此时水平度盘也就不水平，势必影响测角精度。
检验方法：用圆水准器首先将仪器大致整平，转动照准部，使水准管平行于一对脚螺旋的连线，调节脚螺旋使水准管气泡居中。
再转动照准部180º，若气泡仍居中，说明此条件成立。
反之，若气泡的偏离量超过一格，则应进行校正。
校正方法：设水准管轴水平，竖轴倾斜并与铅垂线间的夹角为α（即水准管轴与水平度盘面之间的夹角为α），如图2－23b所示。
转动照准部180”，坚轴位置不变，水准管轴与水平度盘面之间的夹角仍为α，但水准管轴不再水平，而与水平线间的夹角为2α（图2－23c），并通过气泡偏离水准管零点的格数反映出来。
校正时，先用校正针拨动水准管校正螺丝，升高或降低水准管一端，使气泡退回偏离量的一半（图2－23d。
），再通过调节脚螺旋使气泡居中（图2－23e）。
这时，照准部水准管轴与仪器竖轴就垂直。
此项检验与校正须反复进行，直至满足要求。
（二）十字丝竖丝垂直于仪器横轴的检验图2-24 十字丝校正检验方法：用十字丝交点精确瞄准远处一清晰目标P。
旋紧照准部制动螺旋和望远镜制动螺旋，转动望远镜微动螺旋，如果P点不离开竖丝则条件满足。
否则须校正（图2－24）。
经纬仪的检验和校正
经纬仪的检验和校正本次检验经J光学经纬仪1台，需用花杆2根、三角板1个、皮尺1把、2记录板1个。
一、仪器各部件的检验仪器的表面洁净无灰尘、锈蚀，望远镜成像清晰，光学零件表面无油迹、霉点等缺陷。
仪器各运动机构转动灵活，制动螺旋没有松动、卡滞和影响操作的现象。
基座的3个脚螺旋及三角架均无松紧不适、晃动或卡死的现象。
二、照准部水准管轴的检验和校正检验方法：1、调节脚螺旋，使水准管气泡居中；2、将照准部旋转180°看气泡是否居中，如果仍然居中，说明满足条件，无需校正，否则需要进行校正。
校正方法：1、在检验的基础上调节脚螺旋，使气泡向中心移动偏移量的一半。
2、用拨针拨动水准管一端的校正螺旋，使气泡居中。
此项检验和校正需反复进行，直到气泡在任何方向偏离值在1/2格以内。
另外，经纬仪上若有圆水准器，也应对其进行检校，当管水准器校正完善并对仪器精确整平后，圆水准器的气泡也应该居中，如果不居中，应拨动其校正螺丝使其居中。
3．水准管轴垂直于仪器竖轴的检验与校正（1）检验初步整平仪器，转动照准部使水准管平行于一对脚螺旋连线，转动这对脚螺旋使气泡严格居中；然后将照准部旋转180˚，如果气泡仍居中，则说明条件满足，如果气泡中点偏离水准管零点超过一格，则需要校正。
（2）校正先转动脚螺旋，使气泡返回偏移值的一半，再用校正针拨动水准管校正螺钉，使水准管气泡居中。
如此反复检校，直至水准管旋转至任何位置时水准管气泡偏移值都在一格以内。
4、十字丝竖丝垂直于横轴的检验与校正（1）检验 用十字丝交点瞄准一清晰的点状目标P ，转动望远镜微动螺旋，使竖丝上、下移动，如果P 点始终不离开竖丝，则说明该条件满足，否则需要校正。
（2）校正 旋下十字丝环护罩，用小螺丝旋具松开十字丝外环的4个固定螺钉，转动十字丝环，使望远镜上、下微动时，P 点始终在竖丝上移动为止，最后旋紧十字丝外环固定螺钉。
检验结果：用脚螺旋使照准部水准管气泡居中后，将经纬仪的照准部旋转180度，照准部水准管气泡偏离不到1格，因此不需校正。
5、DJ6级光学经纬仪的检验与校正
根据水平角测量原理,要求四条主要轴线满足下列几何条件：
（1）照准部水准管轴垂直于竖轴（LL ⊥ VV） （2）望远镜视准轴垂直于横轴（CC ⊥ HH） （3）望远镜横轴垂直于竖轴（HH ⊥ VV） （4）望远镜十字丝竖丝应垂直于横轴
《土建工程测量》
四.望远镜视准轴垂直于横轴的检校
(1)目的：视准轴 横轴
当横轴水平时，望远镜绕横轴旋转，其视准面应是铅垂面
(2)检验： 此项检验一般采用四分之一法
《土建工程测量》
四分之一法：
如右图，在平坦地区选择距离60m~80m 的A、B两点。在其中点O安置经纬仪。A点 设标志。B点横放一根刻有毫米分划的直尺。 尺与OB垂直，并使A点、B尺和仪器的高度 大致相同。盘左位置瞄准A点，固定照准部， 纵转望远镜，在B尺上读数为B1。然后用盘 右位置照准A点，再纵转望远镜，在B尺上 读数为B2。若B1和B2重合，表示视准轴垂直 于横轴，否则条件不满足。
《土建工程测量》
五.横轴垂直于竖轴的检校
检验时，在距墙20~30m处安置经纬仪， 在盘左位置瞄准墙上一个明显高点P，见右 图。要求仰角应大于30°。固定照准部， 将望远镜基本放平，在墙上标出十字丝中 点所对位置P1。
再用盘右瞄准P点，同法在墙上标出P2 点。若P1与P2重合，表示横轴垂直于竖轴。 若两点不重合，表示条件不满足。
作业
1、经纬仪的四条轴线是什么？它们间有哪些几何 关系？
2、按逆时针方向注记计算下表：
水平角误差及经纬仪检校
对于同一目标，若盘左观测时，横轴向左端倾斜，设i值为
正，视准轴将偏向左方，将导致实际读数L比正确读数L0增
大xi，即
LL x
0
i
而在盘右观测时横轴向右倾斜，i值为负，视准轴必然向
右偏，这又将导致实际读数R比正确读数R0小xi ，即：
RR x
0
i
由此可见，取盘左、盘右读数的平均值可减弱以至消除该 误差对水平方向观测值的影响。
LL x
0
C
盘右观测时视准轴必然向左偏，C为负，这又将导致实际读 数R比正确读数R0小xC ，即：
RR x
0
C
由此可见，取盘左、盘右读数的平均值可减弱以至消除该
误差对水平方向观测值的影响。但是，这个结论只有当C值
在一测回中不变的情况下，才是正确的。因此，规范规定在
一测回内不得重新调焦。
3、横轴误差
由于归零差是半测回中零方向两次观测值之差。故 归零差中误差为：
m归零 m半方 2 2 12
由于同一方向各测回较差是两个测回一方向值之差， 故同一方向值各测回较差的中误差为：
m1方d m1方 2 6 2 8.5
§5.5 经纬仪的检验与校正
一、经纬仪轴线间应满足的条件
⑤当经纬仪作竖角观测时，还必须满足竖盘 指标差在限差范围内。
二、经纬仪的检验与校正
检验与校正项目的安排次序：前面检校的项目不受后 面检校项目的影响。
1.照准部水准管轴应垂直于竖轴的检验与校正
检验方法
先将仪器大致整平，转动照准部使其水准管与任 意两个脚螺旋的连线平行，调整脚螺旋使气泡居中， 然后将照准部旋转180°，若气泡仍然居中则说明条件 满足，若气泡发生偏移，其偏移量大于1/2格，则应进 行校正。
经纬仪的几项检校
昆明冶金高等专科学校测绘学院
四、望远镜的调焦及视差的消除 望远镜是用来精确照准目标的。为此，目标在望远镜中 的成像必须清晰，且成像于十字丝面上，为了达到这两个目 的，观测之前，应转动望远镜的调焦环（或调焦螺旋），使 目标清晰地成像于十字丝面上，这个过程叫做调焦，或叫对 光，调焦的方法是： （1）将望远镜指向天空，转动望远镜目镜，直到十字 丝十分清晰为止。 （2）选择一个距离适中的目标，将望远镜指向目标， 转动望远镜的调焦环(或调焦螺旋)，使目标在望远镜中的成 像清晰为止。
昆明冶金高等专科学校测绘学院
二、微动螺旋的检视与调整 微动螺旋(包括水平微动螺旋、垂直微动螺旋、指标 水准器微动螺旋)是与弹簧共同起作用的。在使用微动螺 旋的过程中，若微动螺旋旋人过多，使弹簧过分压缩， 弹力过强；若旋入过少，弹簧过分伸张，弹力不足。这 两种情况下，都容易产生“后效”作用，给观测带来误 差影响。另外，对于旧仪器，其微动螺旋的弹簧由于长 期的压缩和锈蚀，容易产生弹力不足问题，应注意检查 其弹力，若弹力不足，应及时修理。
昆明冶金高等专科学校测绘学院
检查指标差的方法是：在盘左和盘右位置上用中丝照准 同一目标，并在指标水准器气泡居中后，读出垂直度盘读数 L和R，用指标差计算公式：
L R 360 i 2
(J2级仪器)
或
i L R 180 (J07、J1级仪器)
计算出该仪器的指标差，如果指标差的绝对值超出《规范》 规定的限值；应进行指标差校正。
昆明冶金高等专科学校测绘学院
2．照准部水准器轴与垂直轴正交的校正 经过上述的整平与正交检查，如果照准部水准器轴 与垂直轴不正交 ( 即仪器整平后气泡仍不居中 ) ，如图所 示，应紧接着进行校正。由图可以看出只要用改针改正 照准部水准器一端的改正螺旋，使气泡居中，此时水准 器轴即处在正确位置 a ' a ，与垂直轴正交。
经纬仪的检验与校正
经纬仪的检验与校正一、照准部水准管的检校1、目的：使照准部水准管轴垂直于竖轴（LLVV）当照准部水准管气泡居中时，仪器的竖轴处于铅垂状态。
2、检验：初平经纬仪，旋转照准部使水准管平行于一对脚螺旋，调脚螺旋使气泡严格居中，然后将照准部旋转1800，如果气泡不再居中，说明LL不垂直于VV。
3、校正：相对旋转这一对脚螺旋使气泡向中间退回偏移格数的一半，然后用校正针拨动水准管一端的校正螺丝，使气泡*居中，反复几次，直到在任何位置气泡偏离中心小于半格为止。
二、十字丝的检校1、目的：使十字丝纵丝垂直于横轴HH观测角度时，可用纵丝或横丝的任意部位代替十字丝交点照准目标。
2、检验：整平经纬仪，用十字丝交点照准一固定目标，旋转望远镜的微动螺旋，观察目标是否一直在十字丝纵丝上移动。
3、校正：卸下十字丝的保护盖，松开四个固定螺丝，微微转动十字丝环，使条件满足，旋紧固定螺丝，装上十字丝的保护盖。
三、视准轴的检校1、目的：使望远镜视准轴CC垂直于横轴HH使视准面成为平面，否则视准面成为锥面。
2、原因：十字丝交点处于不正确的位置。
视准轴是物镜光心与十字丝交点的连线。
仪器的物镜光心固定的，十字丝交点的位置可以变动的。
3、视准轴误差：视准轴不垂直于横轴所偏离的角度C，视准轴与横轴的交角与90度的差值。
2C差：同一目标盘左、盘右读数差为2倍视准轴误差。
4、检验：整平经纬仪，选择一个与望远镜的视准轴大致水平的点为目标。
盘左照准此目标，得水平度盘的读数，盘右照准此目标，得水平度盘的读数,。
5、校正：此时，仪器仍为盘右位置，计算，转动照准部微动螺旋，使水平度盘的读数为，此时目标偏离十字丝交点，卸下十字丝的保护盖，松开四个固定螺丝，调节十字丝环左右两个校正螺丝，使条件满足，旋紧固定螺丝，装上十字丝的保护盖。
四、横轴的检验1、目的：横轴HH垂直于竖轴VV整平仪器，横轴水平，竖轴铅直，视准面为铅垂面，否则视准面为倾斜面。
2、检验方法：B1与B2重合，横轴HH垂直于竖轴VVB1与B2不重合，横轴HH不垂直于竖轴VV横轴HH与水平线的夹角i为横轴误差。
建筑工程测量 §13 经纬仪的检验与角度测量注意事项 仪器轴系的理想关系
•ห้องสมุดไป่ตู้（2）校正
• 用校正螺丝校正
• 应急方案：始终以十字丝交点瞄准目标
3、视准轴垂直横轴的检校
• （1）盘左盘右瞄点法
– 检验：分别以盘左位和盘右位瞄远处水 平方向一明显目标点A，分别读水平度 盘读数ML、MR，若ML=MR ± 180º ， 条件满足，否则如C=[ML-（MR± 180º ）]/2> ±1 ´时，需校正。 –校正：盘右位用水平微动使水平度盘读数MR=[MR+ML ± 180º ）]/2，再用校正螺丝使十字丝交点重新瞄准目标
• （2）四分之一法
4、横轴垂直竖轴的检校
• （1）检验：
–在距墙30m处安置经纬仪，盘左位瞄准墙上一个明显高点P， 要求仰角应大于30°。固定照准部，将望远镜大致水平。在 墙上标出十字丝中点对应位置P1。再用盘右瞄准P点，同法 在墙上标出P2点。若P1与P2重合，表示横轴垂直于竖轴。不 重合，则条件不满足。
• （2）校正
–瞄准P1P2直线的中点PM，固定 照准部。然后抬高望远镜使十字 丝交点移到P’点。调节校正螺丝， 直到十字丝交点对准P点。
• 5、竖盘指标差的检校
– 检验：盘左、盘右分别用横丝瞄准高处一目标，各在竖盘 水准管气泡居中时读取竖盘读数，算得垂直角α左与α右， 如果α左=α右，说明指标差为零；如果α左≠α右,即有指标差存 在。求出x值,如果x值超过±1´，则需要校正
• 三、外界条件影响带来的误差
• 观测在一定的外界条件下进行，外界条件对观测质量有直接 影响，如松软的土壤和大风影响仪器的稳定；日晒和温度变 化影响水准管气泡的运动；大气层受地面热辐射的影响会引 起目标影象的跳动等。这些才会给观测水平角带来误差 ◆选择有利观测时间，设法避开不利条件； ◆尽量缩短一测回的观测时间，采取观测方法减弱与 时间成正比的误差。
经纬仪的检验与校正的步骤
经纬仪的检验与校正的步骤经纬仪的检验与校正的步骤步骤简要1、照准部水准管的检校（1）检验方法：将经纬仪大致整平后，转动照准部，使水准管平行于任意两个基座螺旋A、B的连线，调节这两个基座螺旋A、B，严格使水准管气泡居中。
将照准部旋转180°，若气泡仍然居中，则说明水准管轴与竖轴相垂直，满足条件，若气泡偏离则需要校正。
（2）校正方法调节水准管上下两个校正螺旋，一松一紧，先松后紧，使气泡退回偏离量的一半。
仍然调节这两个基座螺旋A、B，使气泡居中。
反复进行上述两步工作，直到水准管气泡在各方向的偏离量均不超过半格为止。
2、十字丝竖丝的检校（1）检验方法安置仪器后，在距离仪器10米左右寻找一明显、固定的目标点，转动照准部与望远镜，使十字丝中心的交点与目标点相切后，制动照准部与望远镜，旋转竖直微动螺旋，使目标点运动到纵丝一端，若该点偏离纵丝则需要校正。
（2）校正方法旋开十字丝环外护盖，松开四个十字丝固定螺丝（见图2-6-2），转动十字丝分划板，使纵丝和目标点相切，拧紧十字丝固定螺丝即可。
3、视准轴的检验与校正（1）检验方法选一约100米长的平坦场地，中间安置经纬仪，场地一端插测钎，一端横放一尺。
两处应与仪器同高。
盘左瞄准测钎，将照准部制动。
倒转望远镜瞄准尺子，并读取纵丝在尺上切取的读数B1。
盘右瞄准测钎，将照准部制动。
倒转望远镜瞄准尺子，并读取纵丝在尺上切取的读数B2。
若B1与B2读数相同，则说明视准轴与横轴垂直，否则需要校正。
（2）校正方法计算出正确的B值，即B=B2－(B2－B1)/4。
旋开十字丝环外盖。
稍许松开十字丝上下校正螺丝，将左右校正螺丝一松一紧，先松后紧，使望远镜十字丝竖丝对准正确的B值。
旋紧十字丝上下校正螺丝，盖上十字丝环外盖。
重复检验与校正步骤，直至为止（式中S为尺仪距）。
4、横轴的检验与校正（1）检验方法在一距高墙30米远处安置经纬仪，在墙上与经纬仪同高的位置上，水平安置一根尺子。
经纬仪的检验和校正
经纬仪的检验和校正经纬仪是一种测量地表上各点位置和高程的仪器，具有高精度和高度的测量精度，广泛应用于建筑、测量、地理、地质等领域。
然而，经纬仪随着使用时间的增加，会出现误差和漂移，在保证测量精度的前提下，需要进行检验和校正。
一、经纬仪的检验经纬仪的检验是指通过一系列的检测和测试，对经纬仪的性能进行评估，以确定其是否符合设计要求和测量精度要求的程序。
具体的检验过程如下：1、仪器外观检验：首先需要检查仪器外观是否完好无损。
包括仪器表面有无划痕、变形、裂纹等；望远镜是否清晰、畸变、不正。
2、目镜准直检验：将目镜朝向参照点，在参照点上按照一定的顺序打点，并记录位置，重复3次，记录和计算偏差值。
3、平面度检验：将仪器放在10m以上的水平台面上，检测仪器水平度误差，方法是在不同位置放置参比物，一旦误差过大，就需要进行重新校正。
4、仪器尺度检验：仪器的尺度主要包括水平位移尺度和竖直位移尺度，用专门的长度校准器进行校准。
5、操作手感检验：检测仪器的调节手感应平稳，容易调节，并且不会有抖动等现象。
6、误差分析：通过以上的检验过程，需要对检验结果进行统计和分析，分析误差来源，查找问题，提出改进和修正措施。
通过以上的检验过程，可以确定经纬仪的性能是否正常，是否满足测量要求。
二、经纬仪的校正经纬仪的校正是指在检验的基础上，通过一系列的校正方法，消除误差和偏差，提高仪器的精度和灵敏度的过程。
具体的校正过程如下：1、水平气泡校正：在水平放置的经纬仪上，水平气泡应当位于表中心，如果气泡偏离中心，就要进行气泡调整，使其回到中心位置。
2、望远镜准直校正：将望远镜对准目标点，通过调节垂直圆锥镜的位置，使目标点经过十字线的中心，从而实现准直。
3、平面度校正：将仪器放在水平平台上，打在不同位置取平均值，调节平压螺丝和水平仪，使仪器水平。
4、激光校正：现代经纬仪通常带有红色或绿色激光器，通过激光器的平行光线，可以校正仪器的准直和垂直度。
经纬仪的检验与校正(“校正”文档)共19张
横轴误差i的影响，亦可用正倒镜观测取中数 的方法予以消除。
〔二〕经纬仪各主要几何轴线 应满足的相互关系
J6级光学经纬仪除了其主要几何轴线满 足上述要求外，为了便于在观测程度角 时用竖丝去瞄准目的，还要求十字丝竖 丝垂直于横轴。另外，在作垂直角观测 时，为了计算上的方便，应使竖盘目的 差接近于零。
〔—〕水准管轴应垂直于竖轴 的检验
将经纬仪按常规方法整平，然后使照准 部水准管平行于一对脚螺旋的连线，调 理这两个脚螺旋，使水准管气泡严厉居 中；再将仪器旋转180°，察看气泡位置 。假设气泡仍居中，那么阐明满足这项 要求，否那么应校正
因i很小，故
i= 〔5-17〕
例如，当=5 mm， S=15 m，=20°时
i=(5cot20°)×206265/(2× 15000)=41"
J6级经纬仪的i角大于 30"时，就必需进展校 正。
横轴应垂直于竖轴的检验与校正
〔1〕取a1与a2的中点a，用十字丝中心瞄准a。
〔2〕将望眼远镜徐徐上仰，十字丝中心必然 不经过A点而移至A'点。将横轴的一端升高或降 低，使十字丝对准A点。
〔3〕拨动十字丝环的左右两个校正螺丝，松一个，紧一个，推进十字丝环，使十字丝竖丝对准原目的为止，这项检验与校正也须反复几次， 直到满足要求为止。
准远处一明显目的点，固定程度制动螺 整平仪器，用十字丝竖丝最上端准确对准远处一明显目的点，固定程度制动螺旋和望远镜制动螺旋，徐徐转动望远镜微动螺旋，假设目的点
经纬仪的检验与校正
四、注意事项
1．实验步骤不能颠倒。 2．校正结束后，各校正螺丝应处于稍紧状态。
三、方法与步骤
1．一般性检验按实验报告六所列项目进行。 2．照准部水准管轴垂直于仪器竖轴的检验与校正。 检验 先整平仪器，照准部使用权水准管平行于任 意一对脚螺旋，转动该对角螺旋使气泡居中，再将照 准部旋转180，若气泡仍居中，说明此条件满足，否 则需要校正。 校正 用校正针拨动水准管一端的校正螺丝，先松 一个后紧一个，使气泡退回偏离格数的一半，再转动 脚螺旋使气泡居中。重复检验校正，直到期水准管在 任何位置时气泡偏离量都在一格以内。
三、方法与步骤
4．视准轴垂直于横轴的检验与校正 方法一： 检验 盘左瞄准远处与仪器同高点A，读取水平度盘 读数α左，倒转望远镜盘右再瞄准A点，读取水平度盘 读数α右。若α左=α右±180°，说明此条件已满足， 若差值超过2′，则需要校正。 校正 计算正确读数 ，转动水平微动螺旋，使水平 度盘读数为 ，此时目标偏离十字丝交点，用校正针拨 动十线左、右校正螺旋，使十字丝交点对准A点。如 此重复检验校正，直到差值在2′内为止。最后旋上十 字丝分划板护罩。
三、方法与步骤
4．视准轴垂直于横轴的检验与校正 方法二： 检验 在平坦场地选择相距100m的A、B两点，仪器 安置在两点中间的O点，在A点设置和经纬仪同高的点 标志（或在墙上设同高的点标志），在B点设一根水 平尺，该尺与仪器同高且与OB垂直。检验时用盘左瞄 准A点标志，固定照准部，倒罢望远镜，在B点尺上定 出B1点的读数，再用盘右同法定出B2点读数。若B1 与B2重合，说明此条件满足，否则需要校正。 校正 在B1、B2点间1/4处定出B3读数，使 。拨动 十字丝左、右校正螺旋，使十字丝交点与B3点重合。 如此反复检校，直到B1B2≤2cm为止。最后旋上十字 丝分划板护罩。
经纬仪的检验与校正
3）竖轴倾斜误差：由水准管轴不垂直于竖轴引起的误差，这种误
差无法用观测方法来消除，因此，在视线倾斜过大的地区观测水平 角，要特别注意仪器的整平。 4）度盘偏心差：由于度盘加工及安装不完善引起的，使照准部旋 转中心与水平度盘的圆心不重合。该误差可采用盘左、盘右读数取 平均的方法予以减小。 5）度盘刻划不均匀误差：由于仪器加工不完善引起的。在高精度 测量时，在各测回间变换度盘起始读数（ 180°/n），减小这项误 差的影响。 6）竖盘指标差：可以用盘左、盘右取平均的方法消除。
气折光对瞄准目标的影响。
•
（5）读数误差 读数误差主要取决于仪器读数设备。对于DJ6型光学经纬仪，用分微尺读
数，一般估读误差不超过分微尺上最小分划的十分之一，即不超过6″。
如果反光镜进光情况不佳，读数显微镜调焦不好，以及观测者的操作不 熟练，则估读误差可能超过6″。
• 三、外界条件的影响
如大风、日晒、土质对仪器稳定性及气泡居中的影响，大气热辐射、大
• 一、 LL⊥VV的检验与校正：
• 1.检验 先将仪器大致整平，转动照准部，使其水准管平行于任意两只脚螺旋 的连接。相对转动这两只脚螺旋使水准管气泡居中。如图a所示，然后将 照准部转动180°，如水准管气泡仍居中，说明水准管轴与竖轴垂直，若 气泡不再居中，则说明水准管轴与竖轴不垂直，需要校正。 2.校正 用校正针拨动水准管一端的校正螺丝使气泡向中央退回偏离格数的 一半，这时水准管轴与竖轴垂直，如图c所示，然后相对转动这两只脚螺 旋，使气泡居中，这时水准管轴水平，竖轴处于竖直位置，如图d所示。 此项检验校正要反复进行，直到气泡偏离零点不大于半格为止。
•
（4）照准误差 照准误差与望远镜的放大倍率有关。正常人眼睛的最小分辨角为60″，当 所观察的两点对眼睛构成的视角小于60″时就不能分辨。通过放大率为V 的望远镜照准目标时，照准误差为60″/v。一般J6级光学经纬仪望远镜的 放大倍率为25-30倍，则最大的照准误差为2.0″-2.4″。此外，照准误差 还与目标的亮度及视差的消除程度有关。
水准仪、经纬仪、全站仪的校准方法
分划板水平左右两个校正螺丝，先松一侧后紧另一侧的螺丝，移动分 划板使十字丝中心照准目标。 3）重复检验步骤，校正至｜2C｜＜20″符合要求为止。 4）将护盖安装回原位。 3.2.4 横轴与竖轴不垂直校准 目的：满足条件横轴与竖轴垂直，使望远镜绕横轴旋转的视准面 为一铅锤面。否则，视准轴绕横轴旋转的轨迹为一倾斜面，因此，在 瞄准同一铅锤面内不同高度的目标时，水平度盘读数也不相同，影响 测角精度。 检验：如图 9，在距墙 20~30m 处安置仪器，盘左照准墙上高处 一点 P（仰角大于 30° ） ，然后将望远镜大致放置水平，在墙上标出十 字丝交点所对的位置 P1；再用盘右照准 P 点，将望远镜放平，在墙 上标出十字丝交点所对的位置 P2，若 P1、P2 重合，表示条件满足。 否则，此条件不满足，需进行校正。其主要原因是横轴两端支架不等 高，引起横轴倾斜误差（简称横轴误差）影响的结果。
图4 2） 观测：水准仪依次在 I、II 设站观测 A、B 上的标尺读数。
5
图中 a1、b1、a2、b2 表示水准仪视准轴存在 i 角的观测值，c1、d1、c2、 d2 表示视准轴水平，即不存在 i 角的观测值。 3） i 角的计算： 设 i 角存在引起水准仪在最近标尺读数为△，则在 I 处得到的观 测值计算高差为： h1=c1-d1=（a1-△）-（b1-2△） =a1-b1+△ 则在 II 得到的观测值计算高差为： h2=c2-d2=（a2-2△）-（b2-△） =a2-b2-△ 按上述二式可得： h1=h2 △=1/2[（a2-b2）-（a1-b1）] 则 i 角的计算公式为 i= △/s=206265/20600=10″△ 其中△单位为毫米。 技术要求：i 角一般应少于 12″。 校正原理及方法： 根据上述方法，确定 i 角后，将仪器置于 I 处，通过微倾螺旋使 中丝对准读数 c1，d1 刻度，这时视准轴处于水平状态，但水准管气泡 偏离。再用拨针调整再用拨针调整水准管一端上、下两个校正螺丝， 使气泡居中。 此项检验校正也要反复进行，直至达到要求为止。两轴不平行所
水准仪和经纬仪的检验和校对
水准仪和经纬仪的检验和校对水准仪和经纬仪的检验和校对一、测量仪器的检视1、仪器外表、制、微动机构的检视查看仪器有无锈蚀、螺钉是否松动、缺失。
各螺旋转动是否平稳、均匀，松紧是否适当。
2、望远镜、水准器的检视查看望远镜视场亮度、成像清晰度、水汽、霉污、划痕等，查看十字丝分划板位置是否正确、线条粗细、均匀情况、调焦透镜滑动是否平稳、目镜调焦是否晃动。
查看水准器是否松动、气泡扩大；水准器格线颜色有否脱落等情况。
3、读数系统的检视查看读数显微镜内亮度是否均匀、成像是否清晰；查看光学零件有无水汽、霉污等情况。
4、三脚架的检视查看三脚架架头与架腿连接是否牢固、架腿有无损坏，各螺旋是否起作用。
二、经纬仪的检校1、水准管的检校目的是使水准管轴垂直于仪器竖轴将仪器置于三脚架上，粗略整平后，将水准管平行于任意两个脚螺旋A和B，调整脚螺旋A和B，使水准气泡居中。
然后转动照准部180o，若气泡仍居中，则符合要求，否则须校正。
转动水准管的校正螺钉，使气泡移动总偏移量的一半，再调整脚螺旋，使气泡居中。
本项校正工作需反复进行，直到符合要求。
圆水准器的检校是在照准部水准管轴已经校正好的前提下，将仪器严格整平。
若水准器的气泡偏离分划圈的中心，则调整圈水准器的三个改正螺钉，使气泡移至分划圈中心。
2、十字丝的检校目的是使十字丝的竖丝垂直于横轴在距仪器6--10米处用细线悬挂一垂球，并使之稳定。
安平仪器，用十字丝竖丝瞄准垂球线，检查竖丝是否与垂球线重合，不重合则须校正。
校正方法；先取下十字丝分划板护盖，略微旋松固定分划板的螺钉，按所需要的方向轻轻旋转分划板座即可。
本项校正一般应由具备测绘仪器检修资质的单位完成。
3、视准轴的检校目的是使视准轴垂直于横轴将仪器置于三脚架上，整平、瞄准远处与仪器约同高的一点，读取水平度盘读数a、倒镜仍瞄准该点，读取水平度盘读数b。
若a-b≠±180o则视准轴位置不正确，应予校正。
校正方法：先算出两次读数的平均值，即1/2(a+b±180),将照准部固定于该位置，然后拨动十字丝校正螺钉，使十字丝中心重新对准目标点即可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

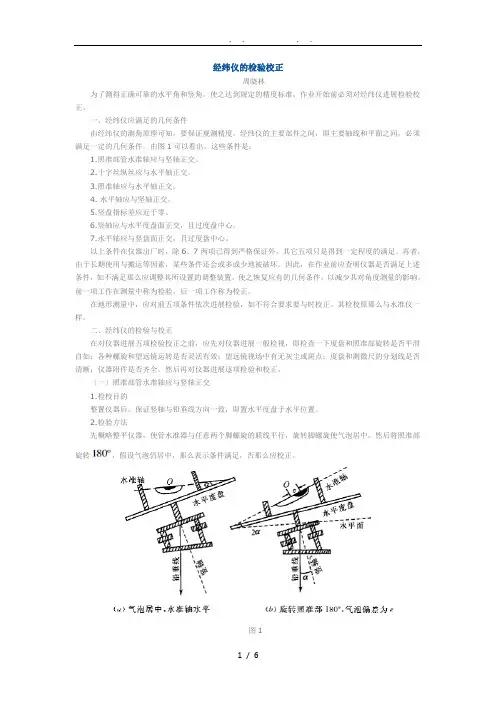

经纬仪的检验校正
作者：周晓林
为了测得正确可靠的水平角和竖角，使之达到规定的精度标准，作业开始前必须对经纬仪进行检验校正。
一、经纬仪应满足的几何条件
由经纬仪的测角原理可知，要保证观测精度，经纬仪的主要部件之间，即主要轴线和平面之间，必须满足一定的几何条件。
由图1可以看出，这些条件是：
1.照准部管水准轴应与坚轴正交。
2.十字丝纵丝应与水平轴正交。
3.照准轴应与水平轴正交。
4. 水平轴应与坚轴正交。
5.竖盘指标差应近于零。
6.竖轴应与水平度盘面正交，且过度盘中心。
7.水平轴应与竖盘面正交，且过度盘中心。
以上条件在仪器出厂时，除6、7 两项已得到严格保证外，其它五项只是得到一定程度的满足。
再者，由于长期使用及搬运等因素，某些条件还会或多或少地被破坏。
因此，在作业前应查明仪器是否满足上述条件，如不满足则应调整其所设置的调整装置，使之恢复应有的几何条件，以减少其对角度测量的影响。
前一项工作在测量中称为检验，后一项工作称为校正。
在地形测量中，应对前五项条件依次进行检验，如不符合要求要及时校正。
其检校原则与水准仪相同。
二、经纬仪的检验与校正
在对仪器进行五项检验校正之前，应先对仪器进行一般检视，即检查一下度盘和照准部旋转是否平滑自如；各种螺旋和望远镜运转是否灵活有效；望远镜视场中有无灰尘或斑点；度盘和测微尺的分划线是否清晰；仪器附件是否齐全。
然后再对仪器进行逐项检验和校正。
（一）照准部管水准轴应与竖轴正交
1.检校目的
整置仪器后，保证竖轴与铅垂线方向一致，即置水平度盘于水平位置。
2.检验方法
先概略整平仪器，使管水准器与任意两个脚螺旋的联线平行，旋转脚螺旋使气泡居中，然后将照准部旋转，若气泡仍居中，则表示条件满足，否则应校正。
图1
它的原理如图1所示，当气泡居中时，表明水准轴已水平，此时，如果水准轴与竖轴是正交的，则竖轴应处于铅垂方向，水平度盘应处于水平位置；若水准轴与竖轴不正交，如图1－a所示，坚轴与铅垂线将有夹角，则水平度盘与水准轴的交角也为。
当照准部旋转时，气泡偏离，如图1-b所示，因
竖轴倾斜方向没变，可见管水准轴与水平线的夹角为，气泡偏离零点的格值就显示了角。
3. 校正方法
先旋转脚螺旋，改正气泡偏离格值的一半（），如图2-a所示，使竖轴处于铅垂方向。
剩下的一
半（）用管水准器的校正螺丝改正之，使气泡居中，如图2-b所示。
由校正过程可以看出，管水准轴与竖轴不正交，其主要原因是管水准器两端支架高度被改变所致。
此项检验校正必须反复进行，直到照准部转到任何位置后气泡偏离值不大于1格时为止。
检校完成后，应附带校正圆水准器。
校正时请注意：转动校正螺丝必须先松后紧，不可用力过猛；校正结束要适当拧紧被松动过的螺丝，否则校正结果极易丧失。
图2
（二）十字丝纵丝应与水平轴正交
1.检校目的
使十字丝纵丝与照准面一致。
2.检验方法
整平仪器，用十字丝纵丝一端照准一清晰小点，固定照准部和望远镜，转动望远镜微动螺旋，使目标点沿纵丝慢慢移动，若点始终不离开纵丝，则表示条件满足，否则应进行校正。
如图3 所示，点移到纵丝另一端时偏到了处。
3. 校正方法
打开十字丝环护盖，可见图4 所示的校正装置，松开四个校正螺丝E，轻轻转动十字丝环，使点从处向纵丝移动偏离量的一半（）即可。
图3
图4
此项检校需反复进行，直至上下转动望远镜时点A 始终不离开纵丝为止。
校正结束，应及时拧紧四个校正螺丝E，并旋上护盖。
此检校亦可用悬挂垂球的方法进行。
即在距仪器十多米处悬挂一垂球，用望远镜照准之，若十字丝纵丝与垂球线重合，表明条件满足；否则转动十字丝环，使纵丝与垂球线重合或平行即可。
（三）照准轴应与水平轴正交
当水平轴处于水平位置时，照准轴苦与水平轴正交，则照准轴的俯仰面（照准面）是一铅垂面。
否则，照准轴绕水平轴旋转时，其轨迹将形成一对顶圆锥面。
这种照准轴不垂直于水平轴的误差称为照准差，通常用C表示。
它虽对一测回的水平角观测值没有影响，但C值过大不便于记簿、计算，故仍需进行检验校正。
1. 检校目的
使照准面成一铅垂面。
2.检验方法
检验方法一：先整平仪器，盘左位置用十字丝中心照准墙上约与仪器同高的一点，如图5 所示，读记水平度盘读数。
然后，纵转望远镜，旋转照准部，使盘右水平度盘读数与盘左相差，若仍能照准点，则表明条件满足；否则，将照准与同高的另一点。
显然，，并将两点在墙上标定出来。
图5
检验方法二：若仪器存在校大偏心差时（），可用下法检验，即选一平坦场地，并在一直线上依次标定A、O、B 三点，在O点架设仪器，A、B 两点各设一照准标志，如图6所示。
先用盘左、盘右照准A点标志，读其水平度盘读数为，然后用盘左、盘右照准B点标志，读其水平度盘读数为。
则有
两式相加
得
则
(1)
图6
3. 校正方法
照准轴与水平轴不正交的主要原因是十字丝中心偏离正确位置所致。
所以，校正时只需按水平方向移动十字丝环使之恢复到正确位置即可。
检验一的校正：连接两点并标出其中点P，打开十字丝环护盖，先松开图4所示的校正螺丝
A，然后按先松后紧的原则用B、D两个校正螺丝左、右移动十字丝环，使十字丝中心照准P点。
校好后，将松开过的校正螺丝适当拧紧。
检验二的校正：将读数配置到或处，如前法使十字丝中心对准B点。
第一法适用于普通经纬仪水平度盘无偏心或偏心差的影响小于估读误差的情况。
若偏心差的影响大于
估读误差时，应用第二法检校。
因第二法中A、B 两点相差，和为对径分划读数，故（1）式消除了度盘偏心的影响。
同时，由图6可以看出，盘左、盘右照准同一目标读数取其平均值，可消除照准轴误差的影响。
此项检校需反复进行，一般来说经纬仪应使C值不大于为止。
（四）水平轴应与竖轴正交
经过前面的检校，已使坚轴处于铅垂位置，照准轴正交于水平轴。
若此时水平轴与坚轴正交测照准轴绕水平轴旋转形成的照准面将是一铅垂面；否则，将形成一倾斜平面。
这不符合水平角观测原理的要求，应进行检验校正。
1.检校目的
整置仪器后，水平轴能处于水平位置。
2. 检验方法
如图7 所示，选择距墙面10~20m处整置仪器，先盘左位置照准墙上高处一点P（仰角宜大于），放平望远镜，照准墙上与仪器大致同高处，标出照准点A。
然后纵转望远镜，盘右再次照准P 点，放平望远镜，如果仍能照准A点，则表示条件满足，否则需要校正。
由图7 可以看出：当盘右放平望远镜不能照准A点时，将照准与"同高的另一点A，并作出其标记。
取A、B连线之中点为C。
因盘左、盘右观测时照准面向着相反方向倾斜的角度相等，故PC为一铅垂线，
过PC的照准面为一铅垂面。
且。
若令，不难看出，水平轴的倾斜角也为。
设仪器至墙面的距离为S，目标P 的竖角为，由和，则有
通常对于型经纬仪，当时，可不作校正，否则应校正。
图7
3. 校正方法
水平轴与竖轴不正交的主要原因是水平轴两端支架不等高所致。
故校正时，先盘右位置照准P点，固定照准部，然后转动望远镜至P点，此时十字丝中心必然偏在P点一侧。
打开支架护板，调整偏心板以升
降支架一端的高度，使十字丝中心照准! 点为止。
最后适当拧紧校正螺丝，装上护板。
此项校正一般由仪修人员在室内进行，外业条件下不宜作此校正。
此项误差可通过盘左、盘右观测的方法予以消除。
（五）竖盘指标差应近于零
我们知道，在竖角观测中，指标差的大小对算得的竖角并无影响。
但指标差太大，既不利于心算，且易算错，故应予以检验校正。
1.检校目的
尽量使指标差接近于零。
2. 检校方法
（1）有指标水准器仪器的指标差检校
检验：仪器整平后，以盘左、盘右位置用中丝切准某一视线近于水平的明显目标，读取竖盘读数L及R注意读数前一定使指标水准器气泡严密居中），并计算指标差#，若超过规定限差应校正（一般应观测另一目标进行验证）。
校正：旋转指标水准器微动螺旋，使竖盘读数为（）或（），并使中丝切准目标不
动，此时指标水准气泡必不居中。
旋下指标水准器一端的护
盖，用改针先松后紧其上、下两校正螺丝，使气泡居中。
此项检校需反复进行，直至为止。
校完后应及时拧紧松开过的校正螺丝并旋上护盖。
（2）有自动安平补偿器的经纬仪的指标差检校
检验：检验方法同（1），当求出指标差之后，旋转望远镜微动螺旋，使坚盘读数为（）或（），此时十字丝的中丝必不切准目标。
校正：打开十字丝环护盖，如图4( 所示，先松开校正螺
丝B（或D），然后按先松后紧的原则调整校正螺丝A和C，直至中丝切准目标为止。
校完后及时拧紧松开过的校正螺丝，并旋上十字丝环护盖。
值得注意的是此法有可能破坏或影响照准轴与水平轴的正交，故在作业中很少用到。
若用此法，校正后应对（三）项重作检校，直至两项均符合要求为止。
此项校正，一般应由仪修人员在室内采用调整自动安平补偿器的方法进行。
