第七章---施工导流与排水
排水管道封堵施工与导流方法
排水管道封堵施工与导流方法1. 引言排水管道封堵施工和导流方法是在处理排水系统维护和紧急修复中非常重要的一环。
本文将介绍一些简单的策略和方法，以确保排水管道的顺利封堵和导流。
2. 排水管道封堵施工方法排水管道封堵施工是指在需要修复或维护排水管道时，对管道进行封堵以停止或减少水流。
以下是一些常用的排水管道封堵施工方法：- 使用临时封堵材料：可以使用临时封堵材料，如橡胶塞或塑料封堵带，将管道临时封堵，以停止水流。
这种方法适用于小型管道或需要暂时停止水流的情况。
- 使用充气封堵器：充气封堵器是一种可以充入空气或液体的封堵装置，可以通过充气或充液来封堵管道。
这种方法适用于较大直径的管道或需要长时间封堵的情况。
- 使用堵头或封堵板：堵头或封堵板是一种可以覆盖在管道口上的封堵装置，可以有效地停止水流。
这种方法适用于需要长时间封堵或需要对管道进行修复的情况。
3. 排水管道导流方法排水管道导流方法是指在管道维修或紧急修复期间，将水流引导到其他管道或容器中，以确保排水系统的正常运行。
以下是一些常用的排水管道导流方法：- 使用临时导流管道：可以设置临时导流管道，将水流从需要修复的管道引导到其他管道或容器中。
这种方法适用于大规模维修或紧急修复的情况。
- 使用泵站：如果有可用的泵站，可以利用泵站将水流从需要修复的管道抽离出来，并将其引导到其他管道或容器中。
这种方法适用于需要大量水流导流的情况。
- 使用临时水沟：可以挖掘临时水沟，将水流从需要修复的管道引导到其他地方。
这种方法适用于只需要短期导流的情况。
4. 结论排水管道封堵施工和导流方法是确保排水系统正常运行的重要步骤。
通过使用简单的策略和方法，如临时封堵材料、充气封堵器和堵头，以及临时导流管道、泵站和临时水沟，可以有效地进行排水管道的封堵和导流。
在实施这些方法时，务必遵循相关法律法规，确保施工安全和环保。
施工导截流质量控制要点
29
我国所采用的导流标准：按SL303-2004《水利 水电工程施工组织设计规范》，将导流建筑物 划分为Ⅲ～Ⅴ级，查表选取即可； 导流设计洪水标准的确定，实际上就是要在经 济性、技术性与风险大小之间加以抉择。
一
立堵法（单戗、双戗或多戗）
截流方法 平堵法（浮桥或栈桥）
二
截流日期及 截流时间的确定 设计流量 截流抛投材料
34
立堵法
立堵法截流是将截流 材料，从龙口一端想另 一端或从两端向中间抛 投进占，逐渐束窄龙口。 直至全部拦断。
截流材料通常用自卸 汽车在进占戗堤端部直 接卸料入水，或先在堤 头卸料，再用推土机推 入水中。
少工程量。
49
2、堰顶高程的确定 横向围堰堰顶高程：
Hd hd ha (z)
Hd——上游或下游围堰的顶部高程 hd——围堰挡水的静水位 ha——波浪高度 δ——围堰的安全超高 z——上下游水位差
50
围堰之二 围堰的结构
①
土石围堰
土石围堰能充分利用当地材料，地基适应性 强，造价低，施工简便，设计应优先选用。
30
31
几种典型情况下的划分原则
1、基坑内施工工程量（包括基础处理等）较小， 主体建筑物可在河道截流后的一个枯水期内抢修 至拦洪高程以上时，即可选择在枯水期运用的围 堰，导流设计流量则选择该枯水时段的某一频率 的洪水流量；
2、基坑内施工工程量（包括基础处理等）较大， 主体建筑物不能在河道截流后的一个枯水期内抢 修至拦洪高程以上时，对于土石坝等枢纽，若未 完建坝体不允许溢流，基坑不允许过水，导流时 段应以全年为标准；
水利水电工程施工组织设计方案规范标准
中华人民国能源部、水利部部标准水利水电工程施工组织设计规SDJ 338－89（试行）主编部门：原水利电力部勘测批准部门：中华人民国能源部、水利部试行日期：1990年1月1日水利电力1989中华人民国能源部、水利部关于颁发《水利水电工程施工组织设计规》试行的通知能源水规（1989）字第631号部属各勘测、流域各委委办及勘测、各省水利水电厅及各省水利水电勘测、水利电力：由原水利电力部勘测主编并会同原水利电力部部属勘测、长办、黄委、部分省及大专院校编制的《水利水电工程施工组织设计规》（试行）已经编制完成，经审定同意颁发试行，规编号为：SDJ 338－89，自1990年元月1日起生效。
各单位在试行本规过程中，有何问题和意见，请随时函告水利水电规划设计总院。
一九八九年六月二十五日前言自经济体制改革以来，随着我国水利水电工程建设的迅速发展，施工组织设计在水利水电工程建设中的重要作用日益突出。
为了适应改革与建设的需要，使水利水电工程施工组织设计有章可循，我院组织原水利电力部勘测会同原水利电力部部属各勘测、长办、黄委、部分省和大专院校等单位编写了此规。
本规共分七章及5个附录。
参加规编写的主要人员有：本规由林伯诜、谭靖夷、王庭济、王守道、聂容亮、匡林生、林录文等同志负责送审稿的审查和定稿；由林伯诜、聂容亮、王庭济、王守道、徐世志、仲禄、万海斌等同志负责修改、完善及统稿，提出报批稿；由家铮及何璟总工程师审定。
本规是我国水利水电工程施工组织设计的第一本规，广大编写人员作了大量的调查研究，收集了大量的实践工程资料，但由于水利水电工程施工组织设计牵涉面广、综合性强，加上编写经验不足，缺点、错误之处在所难免，希望广大读者特别是从事水利水电工程设计工作的同志发现问题后及时函告我院，以便再版时修订。
水利部、能源部水利水电规划设计总院1989年8月目录前言第一章总则第二章施工导流第一节一般规定第二节施工导流标准第三节施工导流方式第四节围堰第五节导流泄水建筑物第六节河道截流第七节基坑排水第八节施工期蓄水、通航、过木、排冰第三章主体工程施工第一节一般规定第二节土石方明挖第三节地基处理第四节混凝土施工第五节碾压式土石坝施工第六节地下工程施工第四章施工交通运输第一节一般规定第二节对外交通第三节场交通第五章施工工厂设施第一节一般规定第二节砂石加工系统第三节混凝土生产系统第四节混凝土预冷、预热系统第五节压缩空气、供水、供电和通讯系统第六节机械修配、加工厂第六章施工总布置第一节一般规定第二节施工总布置及场地选择第三节施工分区规划第七章施工总进度第一节一般规定第二节导流工程施工进度第三节坝基开挖与地基处理工程施工进度第四节混凝土工程施工进度第五节碾压式土石坝施工进度第六节地下工程施工进度第七节金属结构及机电安装进度第八节施工劳动力及主要技术供应附录一主体工程施工（一）主体工程施工研究容、所需资料和主要设计成果（二）岩土开挖等级划分（三）低温季节混凝土施工（四）围岩分类（五）洞室开挖所需通风量及风速值附录二施工交通运输（一）交通运输设计任务及所需基本资料（二）公路工程主要技术标准（三）准轨铁路专用线主要技术标准（四）水运主要技术标准（五）露天矿山公路主要技术标准（六）场道路主要技术标准（七）窄轨铁路主要技术标准附录三施工工厂设施（一）筛下负累积产品率典型粒度方程（二）压气需用量计算公式（三）施工用水、生活用水和消防用水水质、水压要求（四）各级电压合理输送半径及容量附录四施工总布置（－）施工总布置所需基本资料和主要设计成果（二）永久铁路、公路和城镇的设计洪水标准（三）堆场、仓库面积估算附录五施工总进度（－）混凝土浇筑受气象因素影响的停工标准（二）碾压式土石坝采取一般防护措施的停工标准第一章总则第1．0．l条水利水电工程施工组织设计规（以下简称“本规”）是编制和审批施工组织设计文件的准则。
施工导流及降排水方案

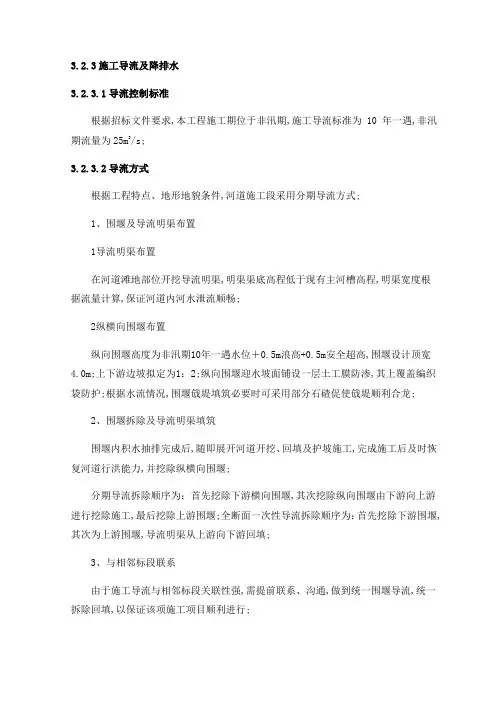

3.2.3施工导流及降排水3.2.3.1导流控制标准根据招标文件要求,本工程施工期位于非汛期,施工导流标准为10年一遇,非汛期流量为25m3/s;3.2.3.2导流方式根据工程特点、地形地貌条件,河道施工段采用分期导流方式;1、围堰及导流明渠布置1导流明渠布置在河道滩地部位开挖导流明渠,明渠渠底高程低于现有主河槽高程,明渠宽度根据流量计算,保证河道内河水泄流顺畅;2纵横向围堰布置纵向围堰高度为非汛期10年一遇水位＋0.5m浪高+0.5m安全超高,围堰设计顶宽4.0m;上下游边坡拟定为1：2;纵向围堰迎水坡面铺设一层土工膜防渗,其上覆盖编织袋防护;根据水流情况,围堰戗堤填筑必要时可采用部分石碴促使戗堤顺利合龙;2、围堰拆除及导流明渠填筑围堰内积水抽排完成后,随即展开河道开挖、回填及护坡施工,完成施工后及时恢复河道行洪能力,并挖除纵横向围堰;分期导流拆除顺序为：首先挖除下游横向围堰,其次挖除纵向围堰由下游向上游进行挖除施工,最后挖除上游围堰;全断面一次性导流拆除顺序为：首先挖除下游围堰,其次为上游围堰,导流明渠从上游向下游回填;3、与相邻标段联系由于施工导流与相邻标段关联性强,需提前联系、沟通,做到统一围堰导流,统一拆除回填,以保证该项施工项目顺利进行;导流、围堰施工布置示意图如下图所示：水流方向主河槽纵向围堰滩地滩地右岸堤防左岸堤防一期导流水流方向主河槽二期上游围堰纵向围堰滩地滩地右岸堤防左岸堤防二期导流分期导流二期下游围堰一期上游围堰一期下游围堰围堰断面图清基填粘土开挖砂石料填筑土工膜防渗迎水面装土编织袋防护非汛期10年一遇水位非汛期10年一遇水位＋0.5m浪高+0.5m安全超高3.2.3.3围堰内排水、降水围堰合龙后,立即进行围堰内基坑排水;初期排水用多台水泵强排水;经常性排水系统布置以不妨碍开挖和运输工作为原则;先在沟槽两侧布置平行流向的排水干沟、设集水井,泵置于集水井强排,沟深约1.0m;随着基坑开挖工作的进展,逐渐加深排水干沟和支沟,确保基坑内覆盖层的开挖;基坑其他部位开挖期间排水类同;根据河道地下水位情况,在河道边坡坡脚两侧每百米设一处集水坑,集水坑的深度比河道的深度低1m左右,用离心泵或污水泵进行地下水抽排降水,将水排至堤防外侧合适地点;3.2.3.4基坑排水1、初期排水围堰封闭后,即可进行基坑排水,水抽排至过水的另一侧河道;大量水在基坑低洼部位设置集水井,采用离心泵集中抽排,局部少量在适当位置用潜水排污泵进行抽排;2、经常性排水经常性排水主要由降雨、施工弃水和渗水等组成;在低洼处设经常性排水泵站,设集水坑,布设适量排水泵进行长期抽排;其它部位的水修排水沟引至集水坑进行抽排;各部位的排水设备配置见表;地下水排水、降水设备表备注：水泵型号和数量根据排水量大小适当调整;。
国家开放大学《水利工程施工》章节测试参考答案
国家开放大学《水利工程施工》章节测试参考答案第一章施工导流一、单项选择题试题1．（）一般适用于岸坡平缓或有宽阔滩地的平原河道。
A.底孔导流B.缺口导流C.隧洞导流D.明渠导流2．全段围堰法导流又称为（）。
A.河床内导流B.一次拦断法C.分期围堰法D.分期导流。
3．分段围堰法导流又称为（）。
A.一次拦断法B.河床外导流C.河床内导流4．导流隧洞布置时，转弯半径应（）。
A.大于5倍洞径B.等于5倍洞径C.小于5倍洞径5．导流隧洞进出口引渠轴线与河流主流方向的夹角宜（）。
A.大于300B.等于300C.小于3006．不能独立导流的导流泄水建筑物是（）。
A.底孔B.缺口D.明渠E.涵管7．截流设计流量的标准可采用截流时段内（）。
A.重现期为5～10年的月或旬平均流量B.重现期为5～10年的月或旬最大流量C.重现期为5～20年的最大流量D.保证率为75%～85%的流量8．我国传统的截流方法是（）。
A.平堵B.立堵C.平立堵D.立平堵9．最常用的截流材料是（）。
A.草土B.人工块体C.块石10．基坑积水的排除属于（）。
A.初期排水B.经常性排水C.人工降低地下水位二、多项选择题试题1．土石过水围堰常用的护面措施有( ) 。
A.混凝土溢流面板B.大块石护面C.加筋与钢丝网护面D.衬砌2．围堰防冲护脚措施主要有( )三种。
A.抛石C.混凝土块柔性排D.草三、判断题试题1．在永久封堵时，由于可以计算出混凝土塞的长度，所以一切临时孔洞的堵塞长度均为混凝土塞长度。
（×）2．一般导流工程中，多采用土石围堰。
（√）3．土石围堰不允许过水，所以过水围堰一般采用混凝土围堰。
（×）4．截流时段一般选择在最枯时段。
（×）5．初期排水一般采用离心式水泵。
（√）6．在细砂土、砂壤土地基开挖时，常采用人工降低地下水位。
（√）第二章爆破施工一、单项选择题试题1．导爆管用来起爆( )。
A.火雷管B.电雷管C.毫秒延期雷管D.导爆雷管2.在无限介质中爆破，当介质是塑性粘土时与药包直接接触的较小半径范围内形成（）。
施工导流与度汛

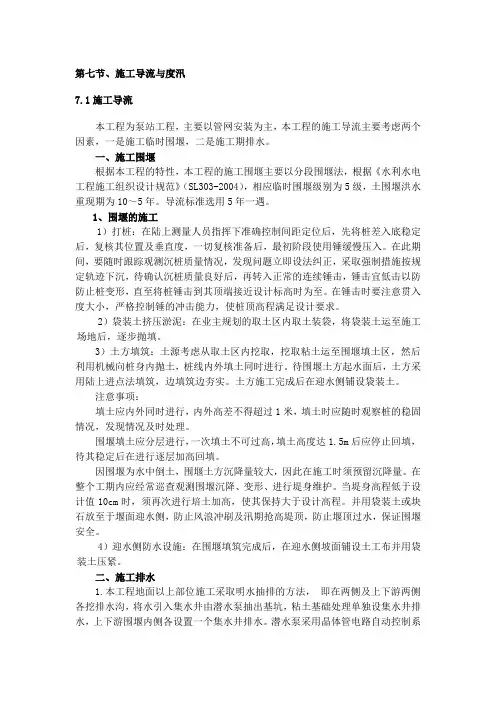

第七节、施工导流与度汛7.1施工导流本工程为泵站工程，主要以管网安装为主，本工程的施工导流主要考虑两个因素，一是施工临时围堰，二是施工期排水。
一、施工围堰根据本工程的特性，本工程的施工围堰主要以分段围堰法，根据《水利水电工程施工组织设计规范》（SL303-2004），相应临时围堰级别为5级，土围堰洪水重现期为10～5年。
导流标准选用5年一遇。
1、围堰的施工1）打桩：在陆上测量人员指挥下准确控制间距定位后，先将桩差入底稳定后，复核其位置及垂直度，一切复核准备后，最初阶段使用锤缓慢压入。
在此期间，要随时跟踪观测沉桩质量情况，发现问题立即设法纠正，采取强制措施按规定轨迹下沉，待确认沉桩质量良好后，再转入正常的连续锤击，锤击宜低击以防防止桩变形，直至将桩锤击到其顶端接近设计标高时为至。
在锤击时要注意贯入度大小，严格控制锤的冲击能力，使桩顶高程满足设计要求。
2）袋装土挤压淤泥：在业主规划的取土区内取土装袋，将袋装土运至施工场地后，逐步抛填。
3）土方填筑：土源考虑从取土区内挖取，挖取粘土运至围堰填土区，然后利用机械向桩身内抛土，桩线内外填土同时进行。
待围堰土方起水面后，土方采用陆上进点法填筑，边填筑边夯实。
土方施工完成后在迎水侧铺设袋装土。
注意事项：填土应内外同时进行，内外高差不得超过1米，填土时应随时观察桩的稳固情况，发现情况及时处理。
围堰填土应分层进行，一次填土不可过高，填土高度达1.5m后应停止回填，待其稳定后在进行逐层加高回填。
因围堰为水中倒土，围堰土方沉降量较大，因此在施工时须预留沉降量。
在整个工期内应经常巡查观测围堰沉降、变形、进行堤身维护。
当堤身高程低于设计值10cm时，须再次进行培土加高，使其保持大于设计高程。
并用袋装土或块石放至于堰面迎水侧，防止风浪冲刷及汛期抢高堤顶，防止堰顶过水，保证围堰安全。
4）迎水侧防水设施：在围堰填筑完成后，在迎水侧坡面铺设土工布并用袋装土压紧。
二、施工排水1.本工程地面以上部位施工采取明水抽排的方法，即在两侧及上下游两侧各挖排水沟，将水引入集水井由潜水泵抽出基坑，粘土基础处理单独设集水井排水，上下游围堰内侧各设置一个集水井排水。
施工过程中排水管道的封堵与导流方案
施工过程中排水管道的封堵与导流方案1. 背景在施工过程中，排水管道的封堵与导流是一个重要的问题。
正确的封堵与导流方案可以确保施工进展顺利，防止水源进入施工现场，保护工人和设备的安全。
2. 目标本文档旨在提供施工过程中排水管道的封堵与导流方案，以确保施工的顺利进行。
3. 封堵方案在施工过程中，需要封堵排水管道以防止水源流入施工现场。
以下是一些常用的封堵方法：- 使用临时塞头：在排水管道的出口处或需要封堵的位置，使用临时塞头来封堵管道。
临时塞头应具备耐压和密封性能，确保有效封堵。
- 使用胶带或防水材料：在排水管道的接口处使用胶带或防水材料进行封堵。
这些材料应具备耐水性和密封性能，以防止水源渗漏。
- 使用临时挡板：在排水管道的入口处设置临时挡板，阻止水源进入施工现场。
临时挡板应具备耐压和防渗漏的特性，确保有效封堵。
4. 导流方案除了封堵排水管道，有时也需要导流来保证施工现场的排水顺利进行。
以下是一些常用的导流方法：- 设置临时排水管道：在施工现场附近设置临时排水管道，将水源导流到远离施工区域的地方。
临时排水管道应具备足够的排水能力，确保水源能够有效地被导流。
- 使用临时排水泵：在排水管道中设置临时排水泵，将水源抽出并导流到其他地方。
临时排水泵应具备足够的抽水能力和耐用性。
- 利用自然地形：根据施工现场的地形特点，合理利用自然地形进行导流。
例如，通过设置临时坡度或挖掘临时排水沟来导流水源。
5. 结论在施工过程中，排水管道的封堵与导流方案至关重要。
通过采用适当的封堵方法和导流方案，可以确保施工的顺利进行，保护工人和设备的安全。
请根据具体情况选择适合的方案，并确保方案的可行性和安全性。
---Construction Process Drainage Pipe Plugging and Diversion Plan1. BackgroundDuring the construction process, the plugging and diversion of drainage pipes is an important issue. The correct plugging and diversion plan can ensure smooth progress of the construction, prevent watersources from entering the construction site, and protect the safety of workers and equipment.2. ObjectiveThis document aims to provide a plugging and diversion plan for drainage pipes during the construction process to ensure smooth construction.3. Plugging Plan- Temporary stoppers: Use temporary stoppers at the outlet or the locations that need to be plugged. The temporary stoppers should have pressure resistance and sealing performance to ensure effective plugging.- Tape or waterproof materials: Use tape or waterproof materials to seal the joints of the drainage pipes. These materials should have water resistance and sealing performance to prevent water leakage.- Temporary barriers: Set up temporary barriers at the inlet of the drainage pipes to prevent water sources from entering the constructionsite. Temporary barriers should have pressure resistance and anti-leakage characteristics to ensure effective plugging.4. Diversion Plan- Temporary drainage pipes: Set up temporary drainage pipes near the construction site to divert water sources away from the construction area. Temporary drainage pipes should have sufficient drainage capacity to ensure effective diversion of water sources.- Temporary drainage pumps: Install temporary drainage pumps in the drainage pipes to pump out and divert water sources to other locations. Temporary drainage pumps should have sufficient pumping capacity and durability.- Utilize natural topography: Based on the topographic characteristics of the construction site, make reasonable use of the natural topography for diversion. For example, set up temporary slopes or excavate temporary drainage ditches to divert water sources.5. ConclusionIn the construction process, the plugging and diversion of drainage pipes are crucial. By adopting appropriate plugging methods and diversion plans, construction can proceed smoothly, and the safety of workers and equipment can be protected. Please choose suitable plans based on specific circumstances and ensure the feasibility and safety of the plans.。
第七章---施工导流与排水
第七章施工导流与排水§1.施工导流：一.施工导流概述：（一）施工导流概念：水工建筑物一般都在河床上施工，为避免河水对施工的不利影响，创造干地施工条件，，需要修建围堰围护基坑，并将原河道中各个时期的水流按预定方式加以控制，并将部分或者全部水流导向下游。
这种工作就叫施工导流。
（二）施工导流的意义：施工导流是水利水电工程建设中必须妥善解决的重要问题。
主要表现是：1.直接关系到工程的施工进度和完成期限；2.直接影响工程施工方法的选择；3.直接影响施工场地的布置；4.直接影响到工程的造价；5.与水工建筑物的型式和布置密切相关。
因此，合理的导流方式，可以加快施工进度，缩短工期，降低造价，考虑不周，不仅达不到目的，有可能造成很大危害。
例如：选择导流流量过小，汛期可能导致围堰失事，轻则使建筑物、基坑、施工场地受淹，影响施工正常进行，重则主体建筑物可能遭到破坏，威胁下游居民生命和财产安全；选择流量过大，必然增加导流建筑物的费用，提高工程造价，造成浪费。
（三）影响施工导流的因素；影响因素比较多，如：水文、地质、地形特点；所在河流施工期间的灌溉、贡税、通航、过木等要求；水工建筑物的组成和布置；施工方法与施工布置；当地材料供应条件等。
（四）施工导流的设计任务：综合分析研究上述因素，在保证满足施工要求和用水要求的前提下，正确选择导流标准，合理确定导流方案，进行临时结构物设计，正确进行建筑物的基坑排水。
（五）施工导流的基本方法：（六）基本方法有两种：1.全段围堰导流法；2.分段围堰导流法。
二.施工导流的全段围堰法：（一）基本概念：首先利用围堰拦断河床，将河水逼向在河床以外临时修建的泄水建筑物，并流往下游。
因此，该法也叫河床外导流法。
（二）基本做法：全段围堰法是在河床主体工程的上、下游一定距离的地方分别各建一道烂河围堰，使河水经河床以外的临时或者永久性泄水道下泄，主体工程就可以在排干的基坑中施工，待主体工程建成或者接近建成时，再将临时泄水道封堵。
排水管道施工封堵,导流方案
排水管道施工封堵,导流方案排水管道施工封堵、导流方案一、背景在排水管道施工过程中，常常会遇到需要封堵和导流的情况。
封堵是为了阻止流体或杂质进入施工区域，保证施工的安全和顺利进行。
导流是指在施工期间，将流体引导到其他合适的流向，以减少对施工的干扰。
本文将就排水管道施工封堵和导流方案进行详细讨论。
二、封堵方案1. 封堵材料选择选择适合的封堵材料对于施工的成功非常重要。
根据具体情况，我们可以选择以下常见的封堵材料：- 橡胶塞：具有较好的弹性和耐腐蚀性能，能够有效封堵管道；- 碎石或砂土：可以用于填充管道，密封通气孔和漏水点；- 膨润土：能够迅速吸收和保持水分，在封堵方面效果显著；- 海绵塞：适用于较小的管道，能够紧密堵塞径向和轴向空隙。
2. 封堵操作步骤封堵操作应按照以下步骤进行：1. 清理管道：首先，清理管道内的杂物和积水；2. 封堵孔洞：使用合适的封堵材料，对管道中的孔洞和漏水点进行封堵；3. 固定封堵材料：使用夹具或粘合剂固定封堵材料，确保封堵效果可靠；4. 检查封堵效果：进行压力测试，确保封堵效果达标。
三、导流方案1. 引流设备选择选择合适的引流设备是实施导流方案的关键。
根据实际需要，我们可以采用以下常见的引流设备：- 排水泵：用于将流体抽离到指定位置；- 导流垫：铺设在施工区域附近，将流体引导到其他排水设备；- 排水管道：将流体导往其他设施或水源。
2. 导流操作步骤导流操作应按照以下步骤进行：1. 清理施工区域：确保施工区域无积水和障碍物；2. 安装引流设备：根据需要，安装合适的引流设备，如排水泵、导流垫等；3. 进行导流：启动排水泵，将流体从施工区域导流至其他指定位置或设施；4. 监控导流过程：及时监测导流效果，确保流体不会倒灌或漫溢。
四、安全注意事项在进行排水管道施工封堵和导流过程中，需要注意以下安全事项：1. 确保施工人员全程佩戴合适的防护装备，如安全帽、防护手套等；2. 注意封堵和导流过程中的气体排放，避免中毒或引发火灾等意外；3. 尽量减少对周围环境和生态影响，做到合理使用封堵材料和减少水体污染。
施工导流和基坑排水
三峡下游围堰
可整理ppt
22
三峡导流明渠
可整理ppt
23
2.2 围堰工程
（3）土工织物的围堰
土工织物作土堤 土工织物：强度高，挡水性能好。
可整理ppt
24
可整理ppt
25
2.2 围堰工程
（4）板桩围堰
材料： 木板桩（木桩），钢板桩。
结构形式： 单排桩、双排 桩、格形钢 板桩等。
优点： 抗冲、抗渗能力大，断面 小，修建和拆除方便，钢板 桩可重复使用，可作过水围 堰。
可整理ppt
29
2.2 围堰工程
（5）砼与钢筋砼围堰
可整理ppt
30
2.2 围堰工程
（6）草土围堰
1－戗台；2－土料；3－草捆
优点： 施工简单，就地取材， 速度快，造价低，体积 小，适用于软土地基， 有一定抗冲和抗渗能力， 拆除方便。 可在水深6m，流速 1.5－3.0m/s下填筑
缺点： 柴草易腐烂，只用于1～ 2年短期施工。
可整理ppt
15
2.2 围堰工程
2.2.1 围堰的特点
1、一个枯水期内完成，当年汛期挡水。 2、水下施工。 3、常需拆除。
要求有足够的稳定性、防渗性、抗冲性、和一定强度、 不发生严重的局部冲刷。
可整理ppt
16
2.2 围堰工程
2.2.2 围堰的分类
按位置分：横向围堰和纵向围堰，上游围堰和下游围堰。
19
2.2 围堰工程
（2）土石围堰
比土围堰抗冲能力 强，能在水流速较 大的河流中进行水 下填筑，可做过水 围堰（此时围堰目 的不是干地施工， 而是蓄水（等）。
缺点：修筑和拆除都较困难。 适用于：工地有大量清基石渣（地基清理产生）可以利用， 而围堰又无需拆除的情况。
07第七章引水建筑物qba
（二）渠道线路选择
（1）地形条件。
（2）地质条件。
（3）施工条件。
（4）管理要求。
（三）渠道的纵横断面设计
合理的渠道断面设计，一般应满足以下几方面具体要求： ①有足够的输水能力，以满足用户对用水水量的需要；②有 足够的水位，以满足自流灌溉的要求；③有适宜的渠道水流 流速，以满足渠道不冲、不淤或周期性冲淤平衡的要求；④ 有稳定的边坡，以保证渠道安全运用；⑤有合理的断面形式， 以减少渗漏等损失，提高水利用系数；⑥尽量满足综合利用 要求，做到一专多能；⑦尽量使工程量最少，以有效降低工 程总投资，发挥最大工程效益。
二、渡槽的型式及组成
1、渡槽的类型 按槽身断面形式分为U形槽、矩形槽、抛物
线形槽及圆管槽等。 按支承结构分为梁式渡槽、拱式渡槽、桁架
式渡槽、斜拉式渡槽、组合式渡槽等。
2、渡槽的组成 渡槽一般由进口段、出口段、槽身及支承结
构等部分组成。
三、渡槽的总体布置
（一）槽址选择 （1）应选择在地形、地质条件有利的地方。 （2）跨越河流的渡槽，槽址应稳定，水流顺直。 （3）便于泄水闸等建筑物的布置。 （4）施工、管理及应用方便。
第六节 倒虹吸管
一、倒虹吸管的特点和使用条件
倒虹吸管属于渠系交叉建筑物，是指设置在渠道与河 流、山沟、谷地、道路等相交叉处的压力管道。其特点是 两端与渠道相接，而中间向下弯曲。与渡槽相比，具有结 构简单、造价较低、施工方便等优点。但是，输水时水头 损失较大，运行管理不如渡槽方便。
5、排水
设置排水，可以降低作用在衬砌上的外水压力。
（三）出口段
有压隧洞出口，绝大多数设有工作闸门、启闭机室、 渐变段、消能设施等。
四、水工隧洞的衬砌计算
（一）荷载及其组合
《水工建筑物》第七章：水工隧洞的类型特点、布置构造、总体布置及坝下涵管
泄水隧洞常在出口外设置扩散段，使单宽 流量减小；常用的消能方式有挑流消能和底流 消能。底流式消能具有工作可靠，对下游水面 波动影响范围小的优点。
7.4 坝下涵管
当土石坝枢纽两岸地质条件或其他原因不 宜开挖隧洞时,可采用坝下设涵管的方法满足泄、 放水要求。
优点：结构简单、施工方便、造价较低。 缺点：如设计施工不良或运用管理不当， 极易影响土石坝的安全。 一般在软基上不得采用；对于高坝和多地 震区的坝，在岩基上也应尽量避免采用坝下涵 管。
进入21世纪以来，我国的水工隧洞有了更 快的发展，在建最长的水工隧洞为引黄入晋工 程的南干线7号洞，洞长42.9km。在南水北调工 程中尚有待建的长73km的隧洞（西线一期）。 以上两工程的隧洞总长将超过400km。
我国已建断面积最大的水工隧洞为龙滩右 岸导流洞，其最大开挖断面面积达596平方米 （24.88×26.15)，号称亚洲第一。
7.5.1涵管的类型和位置选择 1.坝下涵管的类型
按过流形态分： 无压涵管、有压 涵管、半有压涵 管。 按断面型式分： 圆形、圆拱直墙 形、箱形。
2.涵管的位置选择 （1）地质条件 应尽可能将涵管设在岩基上。 （2）地形条件 涵管应选在与进口高程相适应的位置。 （3）运用要求 引水灌溉的涵管，应布置与灌区同岸。 （4）管线宜直 涵管的轴线应为直线并与坝轴线垂直。
2.有压隧洞的断面型式和尺寸 断面型式多为圆形，当围岩坚硬且内水压 力不大时，也可采用更便于施工的非圆形断面。 断面尺寸应根据水力计算确定。
二、隧洞衬砌 1.衬砌的作用 承受荷载、保护围岩、减小隧洞表面糙率， 防止渗漏等。
英法海底隧道 拱楔块衬砌
总共用了72万块
2.衬砌的类型 （1）平整衬砌 当围岩坚固、内水压力不大时，用混凝土、 喷浆、砌石等做成平整的护面。 （2）混凝土、钢筋混凝土衬砌 当承受较大的荷载或围岩条件教差时，采用 钢筋混凝土衬砌。 （3）预应力衬砌 对混凝土或钢筋混凝土衬砌施加预压应力， 以抵消水压力产生的拉应力。
导流施工技术
导流施工技术一、导流挡水建筑物为了保证水工建筑物在干地条件下施工，用来围护施工基坑、把施工期间的河水挡在基坑外的导流挡水建筑物通常称为围堰。
（一）围堰的类型围堰有多种类型，具体分类如下：（1）按使用材料分类，可分为土石围堰、混凝土围堰、草土围堰、木笼围堰、竹笼围堰、钢板桩格形围堰等。
（2）按围堰与水流方向的相对位置分类，可分为横向围堰和纵向围堰。
（3）按围堰和坝轴线的相对位置分类，可分为上游围堰和下游围堰。
（4）按导流期间基坑过水与否分类，可分为过水围堰和不过水围堰。
过水围堰除需要满足一般围堰的基本要求外，还要满足堰顶过水的要求。
（5）按围堰挡水时段分类，可分为全年挡水围堰和枯水期挡水围堰。
（6）按围堰施工分期分类，可分为一期围堰、二期围堰、三期围堰等。
（二）围堰的平面布置围堰的平面布置，既要便于主体工程施工及排水系统的布置，又要尽量减小工程量并对围堰的抗冲有利。
1.上、下游横向围堰通常围堰下坡趾距主体工程轮廓距离不小于20～30m，以便布置排水设施、交通运输道路和堆放材料及模板等。
采用全段围堰法时，为减少工程量，围堰一般与主河道垂直；采用分段围堰法时，为使水流顺畅，围堰一般不与河床中心线垂直，而呈梯形布置。
2.纵向围堰围堰下坡趾距主体建筑轮廓的距离，当需要堆放模板和布置排水系统时，一般不小于2.0m；若无此要求，则可取为0.4～0.6m。
（三）围堰堰顶高程的确定1.不过水围堰堰顶高程（1）横向围堰：上游围堰堰顶高程为式中H——上游围堰堰顶高程，m；u——下游水面高程，m，可直接由原河流水位流量关系曲线中查得；hdZ——上下游水位差，m；δ——围堰的安全超高，m，按表1-1选用。
下游围堰堰顶高程为——下游围堰堰顶高程，m；式中Hd、δ含义同前。
hd表1-1 不过水围堰堰顶安全超高δ下限值（2）纵向围堰：通常随导流设计流量时的束窄河床水面线做成斜坡或台阶状，其上下游端分别与上、下游围堰同高。
2.过水围堰堰顶高程过水围堰的堰顶高程应通过技术经济比较确定，使围堰造价与基坑淹没损失费用之和最小。
第七章 施工导流与水流控制
(2) 截流时间的选定
截流日期一般选在枯水期初，具体日期可根据历史水文资料确定，但往往可能有较大出入，因此实际工作中应根据当时的水文气象预报及实际水情分析进行修正，最后确定截流日期。
二、截流设计流量的确定
截流设计时所取的流量标准，是指某一确定的截流时间的截流设计流量。所以当截流时间确定以后，就可根据工程所在河道的水文、气象特征选择设计流量。通常可按重现年法或结合水文气象预报修正法确定设计流量，一般可按工程重要程度选择截流时段重现期5～10年的月或旬的平均流量，也可用其他方法分析确定。
7.3.1 基坑积水的排除
基坑积水主要是指围堰闭气后存于基坑内的水体，还要考虑排除积水过程中从围堰及地基渗入基坑的水量和降雨。初期排水的流量是选择水泵数量的主要依据，应根据地质情况、工期长短、施工条件等因素确定。
一、 初期排水流量估算
初期排水流量用以下公式估算
Q=KV/T
其中 Ｌ＝l0+l-0.5mH(m)
式中 q——渗入基坑的围堰单宽渗透流量，m3／(天·m)；
K——渗透系数，m／天。
（2） 基坑渗流量
由于基坑情况复杂，计算结果不一定符合实际情况，应用试抽法确定。近似计算时可采用〖地基渗流量表〗所列参数。
3）坝体度汛洪水标准
导流泄水建筑物封堵后，如永久泄洪建筑物尚未具备设计泄洪能力，坝体度汛洪水标准应分析坝体施工和运行要求后按〖导流泄水建筑物封堵后坝体度汛标准表〗规定执行。汛前坝体上升高度应满足拦洪要求，帷幕灌浆及接缝灌浆高程应能满足蓄水要求。
（2）导流时段
导流时段就是按照导流程序来划分的各施工阶段的延续时间。划分导流时段，需正确处理施工安全可靠和争取导流的经济效益的矛盾。因此要全面分析河道的水文特点、被围的永久建筑物的结构型式及其工程量大小、导流方案、工程最快的施工速度等，这些是确定导流时段的关键。尽可能采用低水头围堰，进行枯水期导流，是降低导流费用、加快工程进度的重要措施。
水利施工复习期末整理
第一章施工导流1.施工导流可以概括为五方面的工程措施？导截拦蓄泄2.导流方法有哪两大类？分段围堰法全段围堰法3.全段围堰法、分段围堰法导流特点？适用条件？绘图说明全段围堰法、分段围堰法各时期导流建筑物组成（前、后期）？全段围堰导流特点：利用一次断流围堰拦断河流，水流经旁侧的临时泄水建筑物下泄，基坑内全线施工。
适用条件：适用于河床较狭窄，施工面较小的河流中。
导流建筑物：临时挡水建筑物：上下游围堰临时泄水建筑物的形式：导流隧洞、明渠导流等其他形式分段围堰法导流特点：在空间上把待施工的建筑物横河流方向分成几段；在时间上把整个工期划分为几个施工时期；初期利用束窄河床导流，泄流通道与基坑各占部分河床空间；后期利用初期已建成的临时泄水建筑物导流，完成坝体施工。
适用条件：一般适用于河床宽、流量大、工期较长、有综合利用的工程，尤其适用于通航河流和冰凌严重的河流。
一期挡水：一期上、下游横向围堰、纵向围堰泄水：束窄河床（部分河床）二期挡水：二期上、下游横向围堰、纵向围堰泄水：一期预先建成的导流底孔、缺口及其他泄水建筑形式4.分段围堰法河床束窄程度和纵向围堰确定？面积束窄度束窄河床的平均流速雍高值详见书P95.采用导流隧洞方式的特点及适用条件？绘图说明导流建筑物组成？导流洞与永久泄洪洞相结合的基本方式（龙抬头）及示意图？隧洞导流特点：小挖方，单价高，永临结合，超泄能力较低隧洞导流适用条件：山区河流，河谷狭窄，两岸地形陡峻，山岩坚实由于永久隧洞的进口高程较高，而导流隧洞的进口高程通常较低，此时可以开挖一段底高程的导流隧洞，与永久隧洞底程部分相连，导流任务完成后将导流隧洞进口堵塞，不影响永久隧洞运行。
这种布置方式俗称“龙抬头”图见书P136.采用导流明渠方式的特点及适用条件？绘图说明导流建筑物组成？导流明渠与坝体相结合的基本方式及示意图？明渠导流特点：大挖方，单价低，可与引水渠结合，超泄流量大，易于实现河流的综合利用明渠导流适用条件：岸坡平缓的平原河道，有河滩利用的河流图见书P117.围堰分类及特点。
第七章-施工导流及水流控制
第七章施工导流及水流控制7.1 导流时段及导流标准根据本工程的等级划分，按照《水利水电工程施工组织设计规范》（SDJ338-89），其对应的临时导流建筑物级别为5级。
根据工程施工特性和施工总进度计划的安排，导流时段的划分和导流标准确定如下：⑴ 2003年3月1日～2003年9月15日，导流标准按全年10年一遇的洪水标准设计，对应的洪峰流量Q=1470m3/s；⑵ 2003年10月1日～2004年4月30日，导流标准按枯水期（10月～翌年4月）5年一遇的洪水标准设计，对应的洪峰流量Q=352m3/s；⑶ 2004年5月1日～2004年6月30日，导流标准按5月～6月的20年一遇的洪水标准设计，对应的洪峰流量Q=1520m3/s；⑷ 2004年7月1日～2005年4月30日，导流标准按全年20年一遇的洪水标准设计，对应的洪峰流量Q=2280m3/s；⑸ 2005年5月1日～2005年10月31日，导流标准按全年50年一遇的洪水标准设计，对应的洪峰流量Q=2910m3/s；⑹ 2005年11月1日～2005年12月31日，导流标准按11月～12月的5年一遇的洪水标准设计，对应的洪峰流量Q=76.1m3/s，进行导流底孔的封堵；⑺ 2006年3月31日，导流洞下闸，然后进行导流洞的堵头施工。
7.2 导流方案根据施工总进度计划安排和施工导流时段的划分，确定本工程导流方案如下：⑴ 2003年3月1日～2003年9月15日，修建导流洞进出口临时围堰挡水，原河床泄流，围堰挡水标准为全年10年一遇的洪水标准；⑵ 2003年9月16日～2003年12月31日，导流洞进出口临时围堰拆除、修建上游围堰和下游子围堰挡水，导流洞泄流，围堰挡水标准为枯水期（10月～翌年4月）5年一遇的洪水标准；⑶ 2004年1月1日～2004年4月30日，利用已浇筑至244m高程的二道坝和上游围堰挡水，导流洞泄流，挡水标准为枯水期（10月～翌年4月）5年一遇的洪水标准；⑷ 2004年5月1日～2004年6月30日，利用已浇筑至263m高程的坝体挡水，导流洞和导流底孔联合泄流，坝体挡水标准为5月～6月的20年一遇的洪水标准；⑸ 2004年7月1日～2005年4月30日，坝体挡水，导流洞和导流底孔联合泄流，坝体挡水标准为全年20年一遇的洪水标准；⑹ 2005年5月1日～2005年10月31日，坝体挡水，导流洞和导流底孔联合泄流，坝体挡水标准为全年50年一遇的洪水标准；⑺ 2005年11月1日～2005年12月31日，坝体挡水，导流洞泄流，导流洞过流能力按11月～12月的5年一遇的洪水标准，进行导流底孔的封堵施工；⑻ 2006年3月31日，导流洞下闸，然后进行导流洞的堵头施工。
排水管道封堵施工与导流方法
排水管道封堵施工与导流方法1. 引言排水管道的封堵施工和导流方法对于维护和管理排水系统至关重要。
本文介绍了一些简单且无法确认的排水管道封堵施工和导流方法。
2. 排水管道封堵施工方法排水管道封堵施工是指通过阻塞管道来停止或限制水流的传递。
以下是一些常见的排水管道封堵施工方法：- 物理封堵：使用物理隔离物，如塞子或栓塞，将管道完全或部分封堵。
这种方法适用于小型管道或需要临时封堵的情况。
物理封堵：使用物理隔离物，如塞子或栓塞，将管道完全或部分封堵。
这种方法适用于小型管道或需要临时封堵的情况。
- 化学封堵：使用化学物质，如堵漏剂或密封胶，将管道中的漏水点进行封堵。
这种方法适用于较小的漏水问题。
化学封堵：使用化学物质，如堵漏剂或密封胶，将管道中的漏水点进行封堵。
这种方法适用于较小的漏水问题。
- 机械封堵：通过使用特殊的机械装置，如充气球囊或机械封堵器，将管道进行封堵。
这种方法适用于较大的管道或需要长期封堵的情况。
机械封堵：通过使用特殊的机械装置，如充气球囊或机械封堵器，将管道进行封堵。
这种方法适用于较大的管道或需要长期封堵的情况。
3. 排水管道导流方法排水管道导流方法是指将管道中的水流引导到其他地方，以减轻管道的负荷或进行维修。
以下是一些常见的排水管道导流方法：- 临时导流：通过设置临时管道或渠道，将原始管道中的水流引导到其他位置。
这种方法适用于短期维修或施工期间。
临时导流：通过设置临时管道或渠道，将原始管道中的水流引导到其他位置。
这种方法适用于短期维修或施工期间。
- 永久导流：通过修建新的排水管道或渠道，将原始管道中的水流永久引导到其他地方。
这种方法适用于长期维修或管道升级的情况。
永久导流：通过修建新的排水管道或渠道，将原始管道中的水流永久引导到其他地方。
这种方法适用于长期维修或管道升级的情况。
4. 结论排水管道封堵施工和导流方法是维护排水系统的重要措施。
在选择合适的方法时，应根据具体情况和需求来决定。
施工导流与截流
施工导流与截流施工导流是水利枢纽工程总体设计的主要组成部分，是选定枢纽布置、永久建筑物形式、施工程序和施工总进度的重要因素。
施工导流贯穿于工程施工的全过程。
施工导流的主要任务是：周密地分析研究水文、地形、地质、水文地质、枢纽布置及施工条件等基本资料；在保证上述要求的前提下，选定导流标准，划分导流时段，确定导流设计流量；选定导流方案及导流建筑物的形式，确定导流建筑物的布置、构造及尺寸；拟定导流建筑物的修建、拆除、堵塞的施工方法以及截断河床水流、拦洪度汛及基坑排水的措施等。
第一节施工导流标准1.导流建筑物级别（1）导流建筑物系指枢纽工程施工期所使用的临时性挡水和泄水建筑物。
根据其保护对象、失事后果、使用年限和工程规模等因素划分为Ⅲ～Ⅴ级，具体按表17-1确定。
表17-1 导流建筑物级别划分注 1.导流建筑物包括挡水建筑物和泄水建筑物，两者级别相同。
2.表中所列四项指标均按施工阶段划分。
3.有、无特殊要求的永久建筑物均系针对施工期而言，有特殊要求的Ⅰ级永久建筑物系指施工期不允许过水的土坝及其他有特殊要求的永久建筑物。
4.使用年限系指导流建筑物每一施工阶段的工作年限，两个或两个以上施工阶段共用的导流建筑物，如分期导流一、二期共用的纵向围堰，其使用年限不能叠加计算。
5.围堰工程规模一栏中，堰高指挡水围堰最大高度，库容指堰前设计水位所拦蓄的水量，两者必须同时满足。
（2）当导流建筑物根据表17-1 指标分属不同级别时，应以其中最高级别为准。
但列为Ⅰ级导流建筑物时，至少应有两项指标符合要求。
（3）规模巨大且在国民经济中占有特殊地位的水利枢纽工程，其导流建筑物的级别和设计洪水标准，经充分论证后报上级批准。
（4）不同级别的导流建筑物或同级导流建筑物的结构形式不同时，应分别确定洪水标准、堰顶超高值和结构设计安全系数。
（5）应根据不同的施工阶段，按表17-1 划分导流建筑物级别；同一施工阶段中的各导流建筑物的级别应根据其不同作用划分；各导流建筑物的洪水标准必须相同，一般以主要挡水建筑物的洪水标准为准。
