换热站设备选型计算书
换热站计算及设备选型计算书

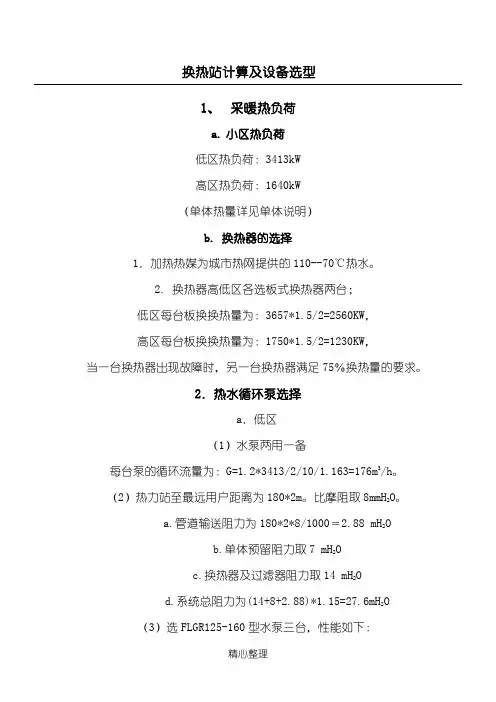

换热站计算及设备选型
1、采暖热负荷
a.小区热负荷
低区热负荷：3413kW
a.管道输送阻力为180*2*8/1000＝2.88 mH2O
b.单体预留阻力取7 mH2O
c.换热器及过滤器阻力取14 mH2O
d.系统总阻力为(14+8+2.88)*1.15=27.6mH2O （3）选FLGR125-160型水泵三台，性能如下：
V=192m3/h H=28m 电机功率N=22KW
b．高区
（1）水泵两用一备
每台泵的循环流量为：G=1.2*1640/2/10/1.163=85m3/h。
（2）热力站至最远用户距离为200*2m。
比摩阻取8mmH2O。
（考
补水泵选CK5-12型多级泵（一用一备），水泵性能如下：
V=9.6 m3/h H=59m N=3kW
b．高区
补水量按循环流量的2%确定，流量为：85*2*0.02=3.4m3/h
定压点计算：
高区是15层及以上，本小区最高的楼是27层，因此充水高度是：
80.1m+4m=84.2m（考虑地下室高度）
定压高度：87m，水泵杨程：94m(考虑地势高差) 补水泵选CK3-16型多级泵（一用一备），水泵性能如下：
V=4.2 m3/h H=74m N=3kW
0.0123<0.0153 满足要求
2. 高区热水循环水泵耗电输热比计算：
ER =N/(Q*η)
=11/(1230*0.72)=0.0124
限值计算：0.0056*（14+αΣL）/Δt=0.0056*（14+0.0115*360）/10
=0.0157
0.0124<0.0157 满足要求。
换热站、补水泵、循环泵、风机设备选型计算书(审图)
换热站设备选型计算本工程为陕西碧桂园嘉誉项目换热站设计，为住宅楼1#—8#楼冬季提供低温地板辐射采暖热水，本换热站设于地下室设备用房内。
(1)热负荷统计表注：（已考虑：外网热损失、室内采暖系统损失以及热力站系统热损失）本工程热源为市政热网热水，经水-水换热以后为小区提供采暖热水。
市政热源参数为：总供热量4800.0kW，流量169.0m³/h，供回水温度：95/70℃，1.6MPa；二次侧采暖热水供回水温度：50/40℃。
各热力系统分别选用两台板式换热器，单台承担总负荷的70%, 热水循环泵为一用一备，补水泵为一用一备，板式换热器和循环水泵，补水泵组合为一套换热机组。
补水定压系统：采暖系统均选用定压罐定压，各系统均选用两台补水泵（一用一备）进行补水。
一.高区采暖换热机组选型计算1、换热器选型计算住宅高区采暖总热负荷为1912.1kW，高区热力系统总计算热负荷Qjz=1912.1x1.1=2103.31kW。
换热机组选用板式换热器两组，单台承担70%负荷，即Q1=2103.31x0.65=1367.15kW。
选用板式换热器BRO0.35-1.6-15-E-I，满足设计要求。
2、采暖采暖热水循环系统计算m/h;二次侧流量G=3.6x2103.31/(4.2x(50-40))=180.283换热器内水流阻力约为50kPa；机房内内管道系统及其他设备水压降约为100kPa；室外管道水力损失为75.68kPa；最不利室内环路阻力为35.0kPa,系统总阻力为(50+100+75.68+35.0)x1.1=286.75kPa。
m/h，H=32.0m，热水循环水泵一用一备，选用KQL 150/315-30/4型，G=187.03P=30.0kW。
热水循环水泵KQL 150/315-30/4型特性曲线图如下。
3、补水定压系统计算 （1）系统水容量换热站及室内外管道系统的水容量c V =G=117.03m 。
板式换热器选型计算书
板式换热器选型计算书目录1、目录 12、选型公式 23、选型实例一（水－水） 34、选型实例二（汽－水） 45、选型实例三（油－水） 56、选型实例四（麦芽汁－水） 67、附表一（空调采暖，水－水）78、附表二（空调采暖，汽－水）89、附表三（卫生热水，水－水）910、附表四（卫生热水，汽－水）1011、附表五（散热片采暖，水－水）1112、附表六（散热片采暖，汽－水）12板式换热器选型计算1、选型公式a 、热负荷计算公式：Q=cm Δt其中：Q=热负荷（kcal/h ）、c —介质比热（Kcal/ Kg.℃）、m —介质质量流量（Kg/h ）、Δt —介质进出口温差（℃）（注：m 、Δt 、c 为同侧参数） ※水的比热为1.0 Kcal/ Kg.℃ b 、换热面积计算公式：A=Q/K.Δt m其中：A —换热面积（m 2）、K —传热系数（Kcal/ m 2.℃） Δt m —对数平均温差注：Ｋ值按经验取值（流速越大，Ｋ值越大。
水侧板间流速一般在0.2～0.8m/s 时可按上表取值，汽侧板间流速一般在15m/s 以内时可按上表取值）Δt max -ΔtminT1 Δt max Δt minΔt max 为（T1-T2’）和（T1’-T2Δt min 为（T1-T2’）和（T1’-T2）之较小值 T2’ T1’c 、板间流速计算公式：qT2A S n其中V —板间流速（m/s ）、q----体积流量（注意单位转换，m 3/h – m 3/s ）、 A S —单通道截面积（具体见下表）、n —流道数2、板式换热器整机技术参数表： LΔV计压力1.0Mpa、垫片材质EPDM、总换热面积为9 m2 板式换热器。
注：以上选型计算方法适用于本公司生产的板式换热器。
选型实例一（卫生热水用：水-水）1、使用参数一次水进水温度：90℃一次水流量：50m3/h一次水出水温度：70℃二次水进水温度：10℃二次水流量：20m3/h二次水出水温度：60℃2、热负荷Q=cmΔt=1×50×1000×（90-70）=1,000,000Kcal/h3、初选换热面积平均温差Δtm=（70-10）-（90-60）/ ln(70-10)/(90-60)=43.3℃传热系数取K=3000K cal/h·℃面积A=Q/K.Δtm=1,000,000/3000×43.3=7.7m2取设计余量17%（如介质比较洁净不易结垢，设计余量可偏小些。
板式换热器选型计算书
目录1、目录 12、选型公式 23、选型实例一（水－水） 34、选型实例二（汽－水） 45、选型实例三（油－水） 56、选型实例四（麦芽汁－水） 67、附表一（空调采暖，水－水）78、附表二（空调采暖，汽－水）89、附表三（卫生热水，水－水）910、附表四（卫生热水，汽－水）1011、附表五（散热片采暖，水－水）1112、附表六（散热片采暖，汽－水）12板式换热器选型计算1、选型公式a 、热负荷计算公式：Q=cm Δt其中：Q=热负荷（kcal/h ）、c —介质比热（Kcal/ Kg.℃）、m —介质质量流量（Kg/h ）、Δt —介质进出口温差（℃）（注：m 、Δt 、c 为同侧参数） ※水的比热为1.0 Kcal/ Kg.℃ b 、换热面积计算公式：A=Q/K.Δt m其中：A —换热面积（m 2）、K —传热系数（Kcal/ m 2.℃） Δt m —对数平均温差 K 值表： 介质水—水蒸汽-水蒸汽--油 冷水—油 油—油 空气—油K2500～45001300~2000700～900 500～700 175～350 25～58注：Ｋ值按经验取值（流速越大，Ｋ值越大。
水侧板间流速一般在0.2～0.8m/s 时可按上表取值，汽侧板间流速一般在15m/s 以内时可按上表取值）Δt max -Δt minT1Δt maxΔt minΔt max 为（T1-T2’）和（T1’-T2）之较大值Ln Δt m =Δt min 为（T1-T2’）和（T1’-T2）之较小值T2’T1’c 、板间流速计算公式：q T2A S n其中V —板间流速（m/s ）、q----体积流量（注意单位转换，m 3/h – m 3/s ）、 A S —单通道截面积（具体见下表）、n —流道数2、板式换热器整机技术参数表：BR0.05 BR0.1 BR0.25 BR0.3 BR0.35 BR0.5 BR0.7 BR1.0 BR1.35最高使用压力Mpa 2.5 使用温度范围℃ -19~200装机最大换热面积 5 15 30 65 80 120 220 350 500 最大流量m 3/h 10 25 40 120 150 250 430 650 1730 标准接口法兰DN 25 40 65 80 100 125 150 250 350 单板换热面积m 20.0510.1090.2380.3080.3750.55 0.711.001.35平均流道截面积m 2 0.000494 0.000656 0.00098 0.00118 0.001190.0016910.002035 0.0286 0.004设备参考质量Kg 87 290 485 870 980 1800 2800 3700 7200型号说明：BR0.3-1.0-9-E 表示波形为人字形、单板公称换热面积0.3m 2 、设计压力1.0Mpa 、垫片材质EPDM 、总换热面积为9 m 2 板式换热器。
板式换热器选型计算书
1、目录2、选型公式3、选型实例一（水一水）4、选型实例二（汽一水）5、选型实例三（油一水）6、选型实例四（麦芽汁一水）7、附表一（空调采暖，水一水）8、附表二（空调采暖，汽—水）9、附表三（卫生热水，水一水）10、附表四（卫生热水，汽一水）11、附表五（散热片采暖，水一水）12、附表六（散热片采暖，汽一水）101112板式换热器选型计算1、选型公式 a 、 热负荷计算公式：Q=c 旭t其中：Q 然负荷（kcal/h ）、c —介质比热（Kcal/ Kg. C ）、m —介质质量流量 （Kg/h ）、△ t 一介质进出口温差（C ）（注：m △ t 、c 为同侧参数） ※水的比热为1.0 Kcal/ Kg. C b 、 换热面积计算公式：A=Q/K. △ t m其中：A —换热面积（宿）、K 一传热系数（Kcal/ m 2. C ）△ tl 对数平均温差K 值表:介质水一水蒸汽-水蒸汽--油冷水一油油一油空气一油K2500〜45001300~2000700〜900500〜700175〜35025 〜58注：K 值按经验取值（流速越大，K 值越大。
水侧板间流速一般在 0.2〜0.8m/s 时可按上表取值，汽侧板间流速一般在15m/s 以内时可按上表取值）其中V —板间流速（m/s ）、q----体积流量（注意单位转换，m/h - m 3/s ）、As 一单通道截面积（具体见下表）、n 一流道数 2、板式换热器整机技术参数表:设备^一靠“土一也一BR0.05 BR0.1 BR0.25 BR0.3 BR0.35 BR0.5 BR0.7 BR1.0 BR1.35最高使用压力Mpa 2.5 使用温度范围C -19~200装机最大换热面积5 15 30 65 80 120 220 350 500 最大流量m/h 10 25 40 120 150 250 430 650 1730 标准接口法兰DN 25 40 65 80 100 125 150 250 350 单板换热面积 0.051 0.109 0.238 0.308 0.375 0.55 0.71 1.00 1.35 平均流道截面积m 0.000494 0.000656 0.00098 0.00118 0.00119 0.001691 0.002035 0.0286 0.004 设备参考质量Kg872904858709801800280037007200型号说明：BR0.3-1.0-9-E 表示波形为人字形、单板公称换热面积 0.3m 2、设计压力1.0Mpa 、垫片材质EPDM 总换热面积为9 m 2板式换热器 注：以上选型计算方法适用丁本公司生产的板式换热器。
板式换热器选型计算书
目录1、目录 12、选型公式 23、选型实例一（水－水） 34、选型实例二（汽－水） 45、选型实例三（油－水） 56、选型实例四（麦芽汁－水） 67、附表一（空调采暖，水－水）78、附表二（空调采暖，汽－水）89、附表三（卫生热水，水－水）910、附表四（卫生热水，汽－水）1011、附表五（散热片采暖，水－水）1112、附表六（散热片采暖，汽－水）12板式换热器选型计算1、选型公式a 、热负荷计算公式：Q=cm Δt 其中：Q=热负荷（kcal/h ）、c —介质比热（Kcal/ Kg.℃）、m —介质质量流量（Kg/h ）、Δt —介质进出口温差（℃）（注：m 、Δt 、c 为同侧参数） ※水的比热为1.0 Kcal/ Kg.℃b 、换热面积计算公式：A=Q/K.Δt m其中：A —换热面积（m 2）、K —传热系数（Kcal/ m 2.℃） Δt m —对数平均温差 K 值表：介质 水—水 蒸汽-水 蒸汽--油 冷水—油 油—油空气—油K2500～4500 1300~2000 700～900 500～700 175～350 25～58注：Ｋ值按经验取值（流速越大，Ｋ值越大。
水侧板间流速一般在0.2～0.8m/s 时可按上表取值，汽侧板间流速一般在15m/s 以内时可按上表取值）Δt max -Δtmin T1 Δt max Δt minΔt max 为（T1-T2’）和（T1’-T2）之较大值Δt min 为（T1-T2’）和（T1’-T2）之较小值 T2’ T1’c 、板间流速计算公式：q T2A S n其中V —板间流速（m/s ）、q----体积流量（注意单位转换，m 3/h – m 3/s ）、 A S —单通道截面积（具体见下表）、n —流道数2、板式换热器整机技术参数表：BR0.05 BR0.1 BR0.25 BR0.3 BR0.35 BR0.5 BR0.7 BR1.0 BR1.35最高使用压力Mpa 2.5 使用温度范围℃ -19~200装机最大换热面积 5 15 30 65 80 120 220 350 500 最大流量m 3/h 10 25 40 120 150 250 430 650 1730 标准接口法兰DN 25 40 65 80 100 125 150 250 350 单板换热面积m2 0.0510.109 0.238 0.3080.3750.550.71 1.00 1.35 平均流道截面积m20.0004940.000656 0.00098 0.00118 0.00119 0.001691 0.002035 0.0286 0.004 设备参考质量Kg872904858709801800280037007200型号说明：BR0.3-1.0-9-E 表示波形为人字形、单板公称换热面积0.3m 2 、设计压力1.0Mpa 、垫片材质EPDM 、总换热面积为9 m 2 板式换热器。
板式换热器选型计算书
目录1、目录 12、选型公式 23、选型实例一（水－水） 34、选型实例二（汽－水） 45、选型实例三（油－水） 56、选型实例四（麦芽汁－水） 67、附表一（空调采暖，水－水）78、附表二（空调采暖，汽－水）89、附表三（卫生热水，水－水）910、附表四（卫生热水，汽－水）1011、附表五（散热片采暖，水－水）1112、附表六（散热片采暖，汽－水）12板式换热器选型计算1、选型公式a 、热负荷计算公式：Q=cm Δt 其中：Q=热负荷（kcal/h ）、c —介质比热（Kcal/ Kg.℃）、m —介质质量流量（Kg/h ）、Δt —介质进出口温差（℃）（注：m 、Δt 、c 为同侧参数） ※水的比热为1.0 Kcal/ Kg.℃b 、换热面积计算公式：A=Q/K.Δt m其中：A —换热面积（m 2）、K —传热系数（Kcal/ m 2.℃） Δt m —对数平均温差 K 值表：介质 水—水 蒸汽-水 蒸汽--油 冷水—油 油—油空气—油K2500～4500 1300~2000 700～900 500～700 175～350 25～58注：Ｋ值按经验取值（流速越大，Ｋ值越大。
水侧板间流速一般在0.2～0.8m/s 时可按上表取值，汽侧板间流速一般在15m/s 以内时可按上表取值）Δt max -Δt min T1Δt maxΔt min Δt max 为（T1-T2’）和（T1’-T2）之较大值 Δt min 为（T1-T2’）和（T1’-T2）之较小值 T2’ T1’c 、板间流速计算公式：q T2A S n其中V —板间流速（m/s ）、q----体积流量（注意单位转换，m 3/h – m 3/s ）、 A S —单通道截面积（具体见下表）、n —流道数2、板式换热器整机技术参数表：BR0.05 BR0.1 BR0.25 BR0.3 BR0.35 BR0.5 BR0.7 BR1.0 BR1.35最高使用压力Mpa 2.5 使用温度范围℃ -19~200装机最大换热面积 5 15 30 65 80 120 220 350 500 最大流量m 3/h 10 25 40 120 150 250 430 650 1730 标准接口法兰DN 25 40 65 80 100 125 150 250 350 单板换热面积m2 0.0510.109 0.238 0.3080.3750.550.71 1.00 1.35 平均流道截面积m20.000494 0.0006560.000980.00118 0.00119 0.0016910.0020350.02860.004LnΔt m = V=型 号设 备 参 数设备参考质量Kg 87 290 485 870 980 1800 2800 3700 7200 型号说明：BR0.3-1.0-9-E表示波形为人字形、单板公称换热面积0.3m2 、设计压力1.0Mpa、垫片材质EPDM、总换热面积为9 m2 板式换热器。
换热站设计计算书
设计计算书工程名称项目名称计算条件1、此站供热面积为21×10 m ，采暖综合热指标按 60w/㎡计算。
换热站为新建换热4 2站，按有人值守站设计。
小区供热负荷分高区、中区、低区两个部分，供热最高点位于一高层建筑，最高建筑层高30层，地下一层为汽车库，高区供热面积29000㎡，中区供热面积90500 ㎡，低区供热面积90500 ㎡；采暖形式为散热器采暖，室内设计参数为80/60℃，中区设计压力为 1.6MPa，商业设计压力为 1.0MPa，高区设计压力为 1.6MPa。
低环高差41.2m，高环高差78.9m。
由于换热站在地下室只供本栋楼，二次网阻力损失忽略不计。
2、一次网系统设计参数为130/70℃，设计压力1.6MPa。
供热系统的定压方式为补水泵变频定压。
设计时，考虑运行温度，运行温度为110/70℃。
计算内容水力计算一、最不利环路阻力损失计算（一）、外网总沿程阻力计算：热力入口至换热站350m，取平均比摩阻60Pa/m，计算损失：△h ＝2×350×60＝0.042MPayc（二）、局部阻力计算：局部阻力取沿程阻力的30％，即△h ＝0.042×30％＝0.0126MpaJB（三）、换热站内阻力损失：∑△h ＝0.10M PaZN（四）、用户压头损失：∑△h ＝0.05 M PaYH（五）、总阻力计算：总阻力损失为：△h ＝△h +△h +△h +△h YHYC JB ZN低=0.042+0.0126+0.10+0.05=0.2046 M Pa二、管径选择（一）一次网管径选择低环一次网管径计算供热一次网设计供回水温度130℃/70℃，热负荷：60×90500=5430kW。
则一次网设计流量：G＝3.6×5430/(4.2×60)＝77.83t/h运行温度为110℃/60℃校核流量为G＝3.6×5340/(4.2×40)＝116.7t/h已有进站一次网母管管径DN200，△h＝36Pa/m，υ=0.99m/s。
XX公司换热站设计选型计算
XX公司换热站设计选型计算1、项目概况：邯郸公司办公楼统计建筑面积：1000平方米，为上下二层结构，一层高3.5米，二层高5米。
以蒸汽表压0.1Mpa计算,一次热源温度120/85度，二次侧供回水温度85/60做计算。
2、总热负荷计算：本办公楼为新建项目，为节能型建筑，按国家采暖指标推荐值为50-70W/m2，本项目考虑设计裕量增加10%，采暖指标取80W/m2。
则办公楼热负荷为：1000*80/1000=80KW。
（附国家采暖指标推荐表）注：1、表中数值适用于我国东北、华北、西北地区。
2、热指标中已包括约5%管网热损失。
3、循环水量及循环泵选型：3.1、循环水量：根据热力学平衡公式及计算习惯，将各个参数换算成常用单位后，整理出如下简易计算公式：Q=0.86*W/（T2-T1）其中Q代表流量，单位m3/h W 热负荷，单位KW T2、T1代表供回水温度，单位℃。
则办公楼循环流量Q=0.86*80/(85-60)=2.75m3/h 。
按热力标准：循环泵总流量为二次侧循环水量的105-110%，则循环泵总流量为：1.1*2.75=3.025m3/h，3.2、循环泵的扬程H:热水循环系统由换热器、循环泵、暖气片和除污器等管道阀附件组成的闭式系统，水泵需克服设备、管件、阀件等的压头损失。
故公式如下：Hp=hf+hd+hm式中hf、hd——二次水系统总的沿程阻力和局部阻力损失，Pa；hm——设备阻力损失，Pa。
注：hd/ hf值，这里取hd/ hf=1。
循环水泵所需的扬程由以下三部分组成，其分别为用户末端散热器阻力（暖气片）H1：这里取10kPa（即1m水柱）；管路阻力H2：供暖系统中的除污器、分水器及管路等的阻力为50kPa(即5m水柱)；输配侧管路的长度L为200m，比摩阻R为200Pa/m，摩擦阻力为200*200Pa=40kPa（即4m水柱），考虑输配侧管的局部阻力占沿程阻力的比例为100%，则局部阻力也为4m水柱；所以，系统管路阻力为H2=5m+4m+4m水柱=13m水柱；调节阀的阻力H3：因水系统设计时要求阀权度大于0.3，要求阀的压力降不小于40kPa。
换热站设备选型计算
一、工程概况本工程为XXX区1#换热站项目，1#换热站为地上框架结构，站房为一层，层高为5.5m。
二、热负荷计算本工程为1#换热站设计的供热面积为60万m2，采暖热指标取50W/m2。
1#换热站的总热负荷为：Q1=600000×50 1000000=30MW三、设计方案1、板式换热器本站规划供热面积为60万m2，设计考虑部分建筑为非节能建筑，板式换热器选择时需考虑一定的富余量，1#换热站共设计两台20MW的板式换热器。
设计参数一次网（高温水侧）：设计压力为1.6MPa，设计供回水温度为130/70℃；二次网侧：设计供回水温度65/50℃，设计压力1.6MPa；2、循环水泵二次网侧设计60万m2供热面积，热负荷为30MW，设计温度65/50℃，设计总流量：G=3600×300004.1868×（65−50）×983.24=1749m3/ℎ设计选用3台循环水泵，2用1备，每台循环水泵的循环水量：G·=1.1×17492=962m3/ℎ循环水泵扬程：根据规划局确定的1#换热站位置，1#换热站最远端供热距离约为1600米，最远端用户为行政大厦，最远端沿程阻力和局部阻力合计30米，换热站和最末端用户阻力损失均取10米，则2#换热站循环水泵的扬程：H=1.2×（10+30+10）=60m3、补水泵XXX 区地势平坦，1#换热站与供热范围内建筑的地势高差可忽略不计，最高建筑为6层小区，超过6层的现有建筑均采用高区直联供方式。
补水泵扬程：H=6×3+5=23m 补水泵启动压力为0.23Mpa ； 补水泵停运压力：0.23+0.05=0.28Mpa; 补水泵变频调速范围：0.23~0.28Mpa.循环泵吸入口侧母管安全阀泄压排放开启压力： 0.28*（1.05~1.1）=0.3MPa按照规范CJJ34-2010中10.3.8规定：补水能力应根据系统水容量和供水温度等情况确定，当设计供水温度等于或低于65℃时，可取系统循环流量的1%～2%，本系统设计供水温度65℃，取补水量为总循环流量的2%，事故补水量取系统循环水量的4%。
换热器选型计算书
换热器选型计算书一，低区地板热辐射采暖系统换热器选型计算㈠．已知条件：1、一次热媒：110～80℃热水2、二次热媒：45～55℃热水。
3、换热面积：11000㎡。
㈡．换热量计算：Q=11000 ×45（w/m2）=495kw。
㈢．一次循环水流量计算V=Q/﹝ρ×C×（t2﹣t1）×β﹞=49500/﹝1000×1×（110﹣80）×1.163﹞=14.2m3/h㈣．二次循环水流量计算V=Q/﹝ρ×C×(t2-t1)×β﹞=495000/﹝1000×1×（55﹣45）×1.163﹞=42.3 m3/h㈤．水水热交换器面积计算1、对数平均温差计算：Δtd=110﹣55=55℃Δtx=80-45=35℃Δtp=（Δtd-Δtx）/In（Δtd/Δtx）=(55-35)/In(55/35)=44.25℃.2、换热面积计算Q=K×F×Δtp×β1F=Q/(K×Δtp×β)1=495000/（2000×44.25×0.7）=8m2㈥．设备选择：换热器型号为：LBH325—1.6—8—SS—2—25，两台。
二、水泵选择（注：一次水泵由110/80℃集中供热中心配置）（一）二次循环水泵选择选用KQL80/160—7.5/2型水泵两台，变频，一用一备。
参数：流量50m3/h扬程32m，电机功率：7.5kw。
（二）定压水泵选择ΔV=42.6×4%=1.71m3/h选用KQL40/185—3/2型水泵两台，一用一备。
参数：流量5.9m3/h扬程44m，电机功率：3kw。
三、定压罐选择选用Φ1400定压罐1个。
调节容积为：1m3/h。
定压水泵启动的时间：60×1/1.71=35分钟。
四、补水泵选择选用1个2 m3的水箱。
换热站设备选型计算
一、工程概况本工程为XXX区1#换热站项目，1#换热站为地上框架结构，站房为一层，层高为5.5m。
二、热负荷计算本工程为1#换热站设计的供热面积为60万m2，采暖热指标取50W/m2。
1#换热站的总热负荷为：Q1=600000×50 1000000=30MW三、设计方案1、板式换热器本站规划供热面积为60万m2，设计考虑部分建筑为非节能建筑，板式换热器选择时需考虑一定的富余量，1#换热站共设计两台20MW的板式换热器。
设计参数一次网（高温水侧）：设计压力为1.6MPa，设计供回水温度为130/70℃；二次网侧：设计供回水温度65/50℃，设计压力1.6MPa；2、循环水泵二次网侧设计60万m2供热面积，热负荷为30MW，设计温度65/50℃，设计总流量：G=3600×300004.1868×（65−50）×983.24=1749m3/ℎ设计选用3台循环水泵，2用1备，每台循环水泵的循环水量：G·=1.1×17492=962m3/ℎ循环水泵扬程：根据规划局确定的1#换热站位置，1#换热站最远端供热距离约为1600米，最远端用户为行政大厦，最远端沿程阻力和局部阻力合计30米，换热站和最末端用户阻力损失均取10米，则2#换热站循环水泵的扬程：H=1.2×（10+30+10）=60m3、补水泵XXX 区地势平坦，1#换热站与供热范围内建筑的地势高差可忽略不计，最高建筑为6层小区，超过6层的现有建筑均采用高区直联供方式。
补水泵扬程：H=6×3+5=23m 补水泵启动压力为0.23Mpa ； 补水泵停运压力：0.23+0.05=0.28Mpa; 补水泵变频调速范围：0.23~0.28Mpa.循环泵吸入口侧母管安全阀泄压排放开启压力： 0.28*（1.05~1.1）=0.3MPa按照规范CJJ34-2010中10.3.8规定：补水能力应根据系统水容量和供水温度等情况确定，当设计供水温度等于或低于65℃时，可取系统循环流量的1%～2%，本系统设计供水温度65℃，取补水量为总循环流量的2%，事故补水量取系统循环水量的4%。
换热站计算书
奇台县城集中供热热力站工程蓝天热力站工程设计方案新疆广维现代建筑设计研究院有限责任公司2015年06月一、原始资料1、供热参数蓝天隔压换热站，供热面积近期120万（78MW ），远期220万（143MW ）。
一次水供水为130℃，一次水回水为70℃；二次水供水为115℃，二次水回水为65℃；2、设计要求本次设计按照远期计算，设备安装根据近期需求安装，远期预留设备位置。
二、 设备选型计算1、换热器选计算A 、二次水流量V 2V 2=)(1222t t C Q -⨯⨯ρρ=143×106×0.86/(1000×50)=2459.6m 3/h 式中：V 2——二次水流量m 3/hρ2——二次水液体密度Kg/m 3t 1——二次水进口温度115℃t 2——二次水出口温度60℃B 、求对数平均温差或算术平均温差12211221ln )()(t T t T t T t T t m -----=∆ (对数平均温差) 式中：T 1——加热水(一次水)进口温度130℃T 2——加热水(一次水)出口温度70℃一般取用对数平均温差。
12211221ln )()(t T t T t T t T t m -----=∆ =9.1℃ C 、确定传热系数K板式换热器传热系数按2800W/m 2.℃。
D 、求换热器面积F 1及台数F 1=mt K B Q ∆⨯⨯=143×106/(0.8×2800×9.1)=7015m 2 远期选择3台换热面积2500m 2的板式换热器，近期选择2台换热面积2500m 2的板式换热器。
2、循环水泵选型计算根据前面计算，二次水流量为2459.6m 3/h则：G 循=2459.6×1.1=2706(m 3/h)远期选择四台循环水泵，三用一备，近期选用三台，两用一备。
循环水泵流量为960m ³/h ，型号为350-400-200/4（Z ）。
换热站设备选型计算书
XXX换热站计算书一、项目概况：XXX换热站总供热面积为17.5万㎡，共8幢楼，其中低区8.2万㎡，最高建筑高度50.9m，高区9.3万㎡，最高建筑100.4m，换热站位于地下二层车库，站房标高-5.8m。
本居住小区均为节能建筑，本设计采暖热指标取用32W/㎡。
一次侧供/回水温度130/70℃(校核温度110/70℃)，设计压力1.6MPa，二次侧供/回水温度45/35℃，设计压力1.6MPa。
站内建设4个机组1#机组为5,6,7,8号楼高区机组，供热面积约45272㎡，按6万㎡设计；2#机组为为1,2,3,4号楼高区机组，供热面积约47739㎡，按6万㎡设计；3#机组为5,6,7,8号楼低区机组，供热面积约41369㎡，按6万㎡设计；4#机组为1,2,3,4号楼低区机组，供热面积约40516㎡，按6万㎡设计。
二、管径1.一次网管径：240×32×3.6/（4.18×40）=165.4m³/h选取DN250 比摩阻=34pa/m 流速0.63m/s2.二次网管径：1#，2#，3#，4#机组：60×32×3.6/（4.18×10）=165.4 m³/h选取DN250 比摩阻=34pa/m 流速0.63m/s3.补水管径补水量0.02×661.6=13.232选取DN125 比摩阻=10.6pa/m三、 设备选型1. 1#机组：1) 板式换热器：板换面积按每平方米供400平方米计算，得板式换热器面积150㎡ 采暖热指标按32w/㎡考虑板片材质：AISI 316L ，板片厚度：0.6mm板式换热器二次侧压力损失≯3m板式换热器一次侧压力损失≯5m2) 循环水泵：循环水泵扬程为：H=K （H1+H2+H3）式中：H ——循环水泵扬程（m ）K ——安全系数，取1.10～1.20。
H1——热力站内部压力损失，一般取10~15mH2——最不利环路供回水干管压力损失（m ）H3——最不利环路末端用户压力损失（m ）站内损失按8米考虑，用户端损失按5米考虑，最不利环路损失经计算为6米得循环水泵扬程为H=1.2×（8+5+6）=22.8m循环水泵流量为：310)21(6.3-⨯-=t t c Q G式中：G——循环水泵总流量（t/h）Q——供热系统总热负荷（W）C——热水的平均比热；t1、t2——供热循环水系统供、回水温度（℃）G=60×3.6×32/（4.18×10）=165.4m³/h150/285-18.5/4 Q=165.4m³/h，H=24m，P=18.5KW 1台3)补水泵：补水泵流量按循环水量的2%估算。
