光放大器的组成
第六章 光放大器
一、光纤拉曼放大器
拉曼现象在1928年被发现。
90年代早期，EDFA取代它成为焦点，FRA受到冷遇。
随着光纤通信网容量的增加，对放大器提出新的要求， 传统的EDFA已很难满足，FRA再次成为研究的热点。
特别是高功率二极管泵浦激光器的迅猛发展，又为FRA 的实现奠定了坚实的基础。
人们对FRA的兴趣来源于这种放大器可以提供整个波长 波段的放大。通过适当改变泵浦激光波长，就可以达到 在任意波段进行宽带光放大，甚至可在1270～ 1670nm整个波段内提供放大。
光纤放大器分为掺稀土元素光纤放大器和非线性
光学放大器。
非线性光学放大器分为拉曼（SRA）和布里渊
（SBA）光纤放大器。
半导体光放大器SOA
SOA也是一种 重要的光放大 器，其结构类 似于普通的半 导体激光器。
R1
I
R2
半导体光放大器示意图
•半导体光放大器的放大特性主要决定于激光腔的反射特性与 有源层的介质特性。 •根据光放大器端面反射率和工作偏置条件，将半导体光放大 器分为：----法布里－珀罗放大器(FP－SOA) ----行波放大器(TW－SOA)
均衡功能：针对点对点系统的增益均衡，针对全 光网的功率均衡； 监控管理功能：在线放大器，全光网路由改变；
动态响应特性； 其它波段的光纤放大器，如Raman放大器。 6.4 光纤拉源自放大器FRA拉曼放大器的简介
利用光纤非线性效应中的SRS原理进行光放大。 无需利用掺杂的光纤作为增益介质，直接使用传输 的光纤即可获得增益。 获得增益之波长约为泵浦源波长往长波长方向移位 100 nm，只要挑选对所需之泵浦源的波長，即可 放大光纤低损耗带宽內的任意波段信号。 利用多个不同波长的泵浦源组合可以获得超宽带、 增益平坦的放大器。
第6章 光放大器和光中继器
光纖
接收器
接收器
EDFA
發射器
Pre-Amplifier
接收器
第 6章
光放大器和光中继器
§6-6光中继器 光脉冲信号从光发射机输出，经光纤传输若干距 离后，由于光纤损耗和色散影响，将使光脉冲信号 的幅度受到衰减，波形出现失真，这样，就限制了
光纤中的长距离传输，为此，需在光波经过一定距
离传输后加上一个光中继器，经放大衰减的信号， 恢复失真的波形，使光脉冲得到再生。
外界激励源）的作用下，使工作物质的粒子处于反转 分布状态，具有了光放大作用，对于EDFA，其基本原
理相同。
简言之，在泵浦源的作用下，在掺铒光纤中出现 了粒子数反转分布，产生了受激辐射，从而使光信号 得到放大，由于EDFA具有细长的纤形结构，使得有源 区的能量密度很高，光与物质的作用区很长，这样， 可以降低对泵浦源功率的要求。
动端机面不改动线路。
第 6章
光放大器和光中继器
§6-2 EDFA的结构 一、构成
EDFA主要由掺铒光纤（EDF），泵浦光源，光
耦合器，光隔离器以及光波滤波器组成（如图6.1）。
第 6章
光放大器和光中继器
WDM 光纖耦合器 輸入光
摻鉺光纖
輸出光
1480或980 nm 激勵光源
光隔離器 光帶通 濾波器
第 6章
光放大器和光中继器
由于E2和E1有一定的宽度，使EDFA的放大效应具 有一定的波长范围，E＝hf（h：普朗克常数），其典
型值为1530～1570nm，在这个范围内，EDFA都能提
供有用的增益和相对平坦特性，表明它们能对波分多 路（WDM）信号的每一路都提供放大作用，而相对平
坦增益带宽意味着，WDM各路光纤信号需采用特殊手
光放大器的组成
光放大器的组成
光放大器是一种能够放大光信号的器件，它由多个组成部分构成。
这些组成部分包括光纤、泵浦光源、光放大介质和控制电路等。
光纤是光放大器的重要组成部分之一。
它是一种能够传输光信号的光学纤维，通常由高纯度的二氧化硅或其他材料制成。
光纤的直径通常只有几个微米，但它能够传输高速、高带宽的光信号，因此在光放大器中起着至关重要的作用。
泵浦光源也是光放大器的重要组成部分之一。
泵浦光源是一种能够产生高功率光信号的器件，通常采用激光二极管或其他高功率光源。
泵浦光源的功率越高，光放大器的增益就越大。
光放大介质是光放大器的核心部分，它是一种能够放大光信号的介质。
常见的光放大介质包括掺铒光纤、掺铒光纤放大器、掺铒光纤放大器阵列等。
这些光放大介质能够将泵浦光源产生的光信号放大数倍，从而实现光信号的传输和放大。
控制电路也是光放大器的重要组成部分之一。
控制电路能够对光放大器进行控制和调节，以确保光放大器的稳定性和可靠性。
控制电路通常包括温度控制、功率控制、偏置控制等功能，能够对光放大器进行精确的控制和调节。
光放大器是一种由多个组成部分构成的器件，包括光纤、泵浦光源、光放大介质和控制电路等。
这些组成部分相互配合，能够实现光信
号的传输和放大，为光通信和光网络等领域的发展提供了重要的支持和保障。
激光放大器工作原理
激光放大器工作原理一. 激光的基本概念1.1 激光的定义激光是一种具有高度相干、高度定向和高度单色性的光。
与其他常规光源相比，激光具有明显的特点，可以用于各种应用领域。
1.2 激光的特点•高度相干：激光具有高度相干性，波长之间的相位关系保持稳定，可以产生干涉现象。
•高度定向：激光光束具有很高的直线度，能够准确聚焦成小点。
•高度单色性：激光的波长非常狭窄，只有一个特定的频率。
二. 激光放大器的原理2.1 激光放大器的作用激光放大器是一种通过对输入的激光信号进行放大来增加光功率的装置。
它可以使用光学放大介质来实现信号的放大。
2.2 激光放大器的结构激光放大器主要由以下几个组件组成： - 激发源：用于提供能量以激发激光放大器。
- 光学谐振腔：用于增加激光在光学介质中的往复传播。
- 光学放大介质：用于放大激光信号。
- 输出镜：用于控制激光输出的功率和方向。
2.3 激光放大器的工作原理激光放大器的工作原理可以大致分为以下步骤： 1. 激光激励：将能量通过激光器或其他方式输入激光放大器，激励光学放大介质中的原子或分子。
2. 光学放大：激励后的原子或分子会跃迁到高能级，当激光信号通过光学放大介质时，会促使高能级的原子或分子向低能级跃迁，并释放出光子。
3. 光子放大：通过多次往复传播和反射，光子会在光学谐振腔中不断受到刺激辐射，并得到增强。
4. 激光输出：部分光子通过输出镜逸出谐振腔，形成激光输出。
2.4 激光放大器的应用激光放大器在许多领域都有广泛的应用，包括但不限于： - 激光切割和焊接 - 激光医疗治疗 - 激光测量 - 激光通信三. 不同类型的激光放大器3.1 固体激光放大器固体激光放大器使用固态材料（如Nd:YAG）作为光学放大介质，由于固态材料具有较高的密度和热导率，因此固体激光放大器能够处理高能量和高功率的激光信号。
3.2 气体激光放大器气体激光放大器使用气体（如二氧化碳或氩离子）作为光学放大介质，通常具有较大的体积和较低的功率密度。

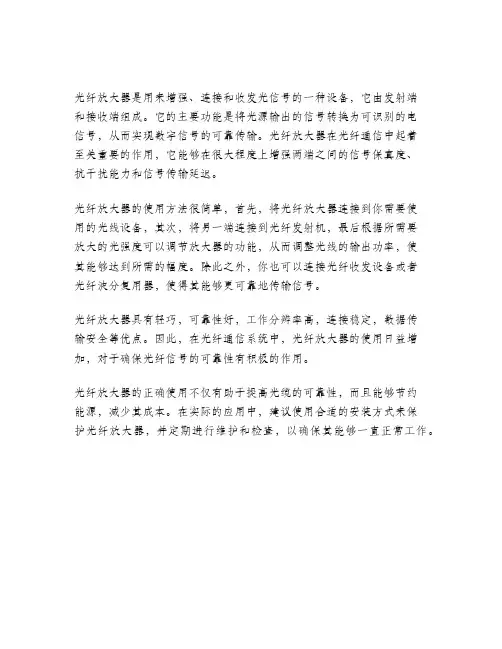

光纤放大器的作用和使用方法
光纤放大器是用来增强、连接和收发光信号的一种设备，它由发射端
和接收端组成。
它的主要功能是将光源输出的信号转换为可识别的电
信号，从而实现数字信号的可靠传输。
光纤放大器在光纤通信中起着
至关重要的作用，它能够在很大程度上增强两端之间的信号保真度、
抗干扰能力和信号传输延迟。
光纤放大器的使用方法很简单，首先，将光纤放大器连接到你需要使
用的光线设备，其次，将另一端连接到光纤发射机，最后根据所需要
放大的光强度可以调节放大器的功能，从而调整光线的输出功率，使
其能够达到所需的幅度。
除此之外，你也可以连接光纤收发设备或者
光纤波分复用器，使得其能够更可靠地传输信号。
光纤放大器具有轻巧，可靠性好，工作分辨率高，连接稳定，数据传
输安全等优点。
因此，在光纤通信系统中，光纤放大器的使用日益增加，对于确保光纤信号的可靠性有积极的作用。
光纤放大器的正确使用不仅有助于提高光缆的可靠性，而且能够节约
能源，减少其成本。
在实际的应用中，建议使用合适的安装方式来保
护光纤放大器，并定期进行维护和检查，以确保其能够一直正常工作。
简述光放大器的原理
简述光放大器的原理光放大器是一种利用光泵浦作用使光信号得以放大的装置。
它广泛应用于光通信、光谱分析、激光器和光纤传送等领域。
光放大器的原理基于光的受激辐射效应，即在一定条件下，入射光激发光介质中的原子或分子跃迁到一个能级，使原子或分子在相同能级上达到较高的能量状态，该状态即激发态。
在激发态上，原子或分子可以吸收入射光的能量，并在短时间内再次跃迁到低能量能级，从而辐射出与入射光相同频率的辐射光子，这个过程称为受激辐射。
光放大器通过激发光介质中的原子或分子，利用受激辐射效应来放大入射光信号。
光放大器主要分为固体光放大器、液体光放大器和气体光放大器。
固体光放大器是最常见的光放大器之一，它主要由激光晶体、激光二极管光泵浦装置以及光学系统等组成。
当激光二极管通过外加电流激发时，产生的激光通过光学系统聚焦到激光晶体上，激光晶体被激发形成激发态。
入射光信号通过光学系统聚焦到激光晶体上，与激发态的原子或分子发生受激辐射作用，从而放大入射光信号。
液体光放大器通过在容器中溶解具有放大特性的物质，利用物质吸收和辐射光的特性来实现信号放大。
液体光放大器通常由光泵浦源、光纤耦合系统和光放大器介质等组成。
光泵浦源产生光，光纤耦合系统将光导入光放大器介质中。
光放大器介质中的放大物质吸收入射光的能量，在短时间内辐射出与入射光相同频率的辐射光子，从而实现入射光信号的放大。
气体光放大器是利用气体中的原子或分子进行信号放大的装置。
气体光放大器通常由氙灯、酒精浸泡的光纤、双曲杆和气体室等组成。
氙灯产生的光经过光纤耦合到气体室中，经过双曲杆的反射，使光在气体中来回传播。
光在气体中的传播过程中，气体中的原子或分子通过受激辐射效应，从而使入射光信号得以放大。
光放大器的性能参数主要包括增益、带宽和噪声系数等。
增益是指信号在光放大器中的输出功率与输入功率之比，用来衡量信号放大的程度。
带宽是指光放大器对信号频率的响应范围，表示光放大器可以对不同频率的信号进行放大。
光纤放大器结构及原理
光纤放大器结构及原理
光纤放大器的基本结构主要包括信号源、泵浦源、掺杂光纤、耦合器、隔离器等部分。
其中，掺杂光纤是核心部件，实现信号光的放大。
耦合器将信号光和泵浦光有效耦合进掺杂光纤。
隔离器用来防止反向传输光对光器件的损伤，确保放大器稳定工作。
光纤放大器的原理基于激光的受激辐射，通过将泵浦光的能量转变为信号光的能量实现放大作用。
在光纤中掺杂稀土离子（如铒、镨、铥等）作为激光活性物质，当适当的光信号通过时，亚稳态电子会发生受激辐射效应，放射出大量同波长光子，从而实现信号光的放大。
光纤放大器的种类有很多，其中掺铒光纤放大器（EDFA）是最常用的一种。
EDFA的组成基本上包括了掺铒光纤、泵浦激光器、光合路器几个部分。
基于不同的用途，掺铒光纤放大器已经发展出多种不同的结构。
以上内容仅供参考，如需更全面准确的信息，可以查阅光纤通信相关的书籍或文献，也可以咨询该领域的专家。
edfa的基本结构
edfa的基本结构
EDFA（Erbium-Doped Fiber Amplifier，掺铒光纤放大器）是一种常用的光纤放大器，用于增强光信号的强度。
EDFA的基本结构包括以下几个主要组成部分：
1. 光纤：EDFA的核心是掺杂了铒离子的光纤，通常是单模光纤。
这种特殊的光纤用于实现光信号的放大。
2. 掺铒光纤：掺铒光纤是具有铒离子掺杂的特殊光纤。
铒离子在光纤中起到放大光信号的作用。
当激发铒离子时，它们会释放出光子，与输入的信号光子发生相互作用，从而将输入信号光子的能量传递给输出信号光子，实现信号放大。
3. 泵浦光源：EDFA需要泵浦光源来激发掺铒光纤中的铒离子。
通常使用半导体激光器作为泵浦光源，发出适合铒离子吸收的泵浦光。
4. 光耦合器：光耦合器用于将泵浦光源的光耦合到掺铒光纤中。
它将泵浦光引导到掺铒光纤中，以激发铒离子并实现信号放大。
5. 光分束器/合束器：光分束器用于将输入的信号光和泵浦光引导到掺铒光纤中，而光合束器用于将放大后的信号光和残余泵浦光进行合束。
6. 光信号输入/输出端口：EDFA通常具有输入和输出端口，用于将信号光引入和引出放大器。
基于上述组件的结构和工作原理，EDFA能够实现对输入光信号的放大，从而在光纤通信系统中起到增强信号的作用。
它在光通信、光传感、光纤激光器等领域中广泛应用。
光放大器工作原理
光放大器工作原理
光放大器是一种用于放大光信号的设备，其工作原理基于光的受激辐射效应。
光放大器通常由具有谐振腔的光介质和激发源组成。
当外界光信号通过激发源注入到光介质中时，光介质中的原子或分子会吸收光能并处于激发态。
接下来，在光介质中近邻的原子或分子也会因为受到激发态的原子或分子的辐射而被受激辐射，使得它们跃迁到较低的激发态。
在辐射过程中，这些受激辐射产生的光子与外界光信号具有相同的频率和相位。
一些跃迁到较低激发态的原子或分子会经历非辐射跃迁过程，回到基态并释放出多余的能量。
这些能量释放出的光子形成背景信号，但并不具有与外界光信号的相位和频率相一致的特性。
在谐振腔的作用下，激发态的原子或分子会来回穿梭，使得它们与外界光信号相互作用，并释放出与外界光信号相位一致、频率相同的光子。
通过在谐振腔中引入一些可调节的光学增益介质，可以进一步增强光信号的强度。
通过不断地进行受激辐射和非辐射跃迁，将光信号放大到较大的幅度。
最后，放大后的光信号可以通过输出端口传输到后续的光学器件或接收器进行进一步的处理或接收。
总而言之，光放大器工作原理利用受激辐射效应和谐振腔的作用，通过放大外界光信号并保持其相位和频率不变，实现对光
信号的放大。
这种原理在光通信、光传感和激光器等领域有着广泛的应用。
光电放大器分类及应用实例
光电放大器分类及应用实例光电放大器是一种能够将输入光信号转化为强电信号输出的放大设备。
根据其不同的原理和结构，光电放大器可以分为以下几种分类：1. 光电倍增管（Photomultiplier Tube，PMT）：光电倍增管是最早被开发和广泛使用的光电放大器之一。
它由光电阴极、多级倍增极和收集极构成。
当入射光线击中光电阴极时，会产生一系列的二次电子（多级倍增极）并通过电场加速后被收集极收集，从而实现光电转换和电流放大。
2. 硅光电倍增器（SiPM）：硅光电倍增器是一种基于硅材料的光电放大器。
它由一系列微小的单光电子级联组成，能够实现高增益、低暗计数、高时间分辨率等特点。
硅光电倍增器在医学成像、核物理实验等领域有着广泛的应用。
3. 探测器阵列：探测器阵列是由多个单元探测器组成的阵列结构。
每个单元探测器都有自己的光电放大功能，可以同时对多个通道的光信号进行放大和转换。
探测器阵列广泛应用于光纤通信、光谱测量、光学显微镜等领域。
4. 可调增益光纤放大器（EDFA）：可调增益光纤放大器是一种利用掺铒双折射光纤放大光信号的器件。
它能够在不引入明显附加噪声的情况下实现高增益、宽带宽放大，广泛应用于光纤通信、光传感等领域。
5. 光电探测器：光电探测器是一种直接将光信号转换为电信号的器件。
常见的光电探测器有光电二极管（Photodiode）、光导电池（Photoconductive Cell）等。
光电探测器通常具有高灵敏度、快速响应、低噪声等特点，广泛应用于光通信、光测量、光谱分析等领域。
光电放大器具有广泛的应用领域。
以下是一些典型的应用实例：1. 光通信：光电放大器在光通信系统中起着关键的作用。
它们能够对输入的弱光信号进行放大，提高信号传输的可靠性和距离。
光电倍增器、可调增益光纤放大器等光电放大器广泛应用于光纤通信系统的接收机、中继站、光纤放大器等部件中。
2. 光谱分析：光电放大器在光谱分析领域中被广泛应用。
通过将光信号转换为电信号并进行放大处理，可以获得更高的信噪比和更精确的测量结果。
光纤放大器的工作原理
光纤放大器的工作原理
光纤放大器是一种能够增强光信号强度的装置，它是光通信系统中的重要组成部分。
光纤放大器的工作原理主要基于光放大效应。
光放大效应基于掺杂光纤材料中的掺杂离子的作用。
光纤放大器通常使用掺铥或掺镱的光纤作为放大介质。
这些掺杂离子能够有效地吸收入射光信号，并将其激发为高能态。
当入射光信号和激发态之间的能级差与入射光信号的能量匹配时，能量将在掺杂离子之间传递。
掺杂离子的能级下降时，能量将以放大的形式传递给入射光信号，从而增加了光信号的强度。
光纤放大器通常由两个主要组件组成：掺杂光纤和泵浦光源。
泵浦光源产生具有高能量的光束，其能级足够高以激发光纤中的掺杂离子。
这些泵浦光通过耦合器将其注入到掺杂光纤中。
掺杂光纤由掺杂离子构成，这些离子将吸收泵浦光能量并转换为激发态。
入射光信号通过耦合器注入掺杂光纤中，与激发态的掺杂离子相互作用，然后被能级下降的掺杂离子传输并放大。
最后，放大的光信号从光纤放大器的输出端口输出。
光纤放大器的性能取决于多个因素，如泵浦光源的功率、波长以及掺杂光纤的长度和掺杂浓度。
通过调整这些参数，可以实现所需的光信号放大效果。
总的来说，光纤放大器的工作原理是基于光放大效应的，通过掺杂光纤中的掺杂离子吸收泵浦光源的能量并传递给入射光信号，从而实现光信号的放大。
光钎放大器说明书
光钎放大器说明书一、产品概述光钎放大器是一种利用光纤增益介质将输入光信号进行放大的设备。
本说明书旨在详细介绍光钎放大器的结构、性能参数、使用方法以及注意事项。
二、产品结构光钎放大器主要由以下几个部分组成：输入接口、光纤放大器、输出接口、供电接口等。
下面将对各部分进行详细介绍。
1. 输入接口输入接口位于设备的前端，主要用于接收输入光信号。
该接口采用标准光纤连接方式，确保信号传输的稳定性和可靠性。
2. 光纤放大器光纤放大器是光钎放大器的核心部分，它包含一段光纤及相关控制电路。
光纤放大器通过高纯度的光纤材料和控制电路，实现对光信号的增益放大。
3. 输出接口输出接口位于设备的后端，主要用于输出放大后的光信号。
该接口同样采用标准光纤连接方式，确保信号传输的稳定性和可靠性。
4. 供电接口供电接口用于连接电源，为光钎放大器提供正常工作所需的电能。
请确保使用符合设备规定的电源，以避免电气故障或设备损坏。
三、性能参数光钎放大器具有以下几个重要的性能参数，用户在购买和使用过程中需特别关注：1. 增益增益是光钎放大器放大光信号的能力。
通常以分贝（dB）为单位表示。
请根据实际需求选择合适的增益值，以确保信号的质量和稳定性。
2. 噪声系数噪声系数是光钎放大器引入的噪声水平。
低噪声系数代表较好的信号放大效果。
在选择光钎放大器时，要尽量选择噪声系数较低的产品。
3. 输入/输出功率输入/输出功率指的是光信号在放大器中的功率级别。
请根据实际需求选择合适的功率范围，以避免过大或过小的功率对设备造成影响。
4. 光纤类型光纤放大器适用的光纤类型也是用户需关注的重要参数。
请选择与光钎放大器兼容的光纤类型，以确保设备的正常工作。
四、使用方法1. 连接设备将输入光纤与光钎放大器的输入接口连接，并确保连接牢固。
同样，将输出光纤与光钎放大器的输出接口连接，并确保连接牢固。
2. 供电将光钎放大器的供电接口连接电源，并确保电源的正常工作。
请注意检查电源的电压与设备的额定电压是否一致。
soa半导体光放大器基本概念
soa半导体光放大器基本概念SOA（Semiconductor Optical Amplifier）即半导体光放大器，是一种基于半导体材料的光放大器，用于增强光信号的强度和能量。
本文将介绍SOA的基本概念及其相关参考内容。
一、SOA的基本概念1. SOA的结构和工作原理：SOA由3个主要部分组成，即输入端、活性波导和输出端。
其工作原理基于半导体材料的光电效应，通过对光信号的激发和放大来增强光信号的强度。
2. SOA的特点和优势：SOA具有高增益、大带宽、低噪声和快速响应等特点。
相比其他光放大器，SOA具有更快的调制速度和更广泛的可调节范围。
3. SOA的应用领域：SOA广泛应用于光通信、光传感、光网络以及光存储等领域。
其主要应用包括信号放大、波长转换、光分配和光开关等。
二、SOA的基本原理和性能1. SOA的放大原理：SOA通过输入光信号的激发和电子的注入来实现光信号的放大。
当输入光信号进入SOA时，激发了活性波导中的电子，这些激发态的电子会与输入光子发生非弹性散射，从而将其能量传递给其他光子并增强光信号的强度。
2. SOA的增益和损耗：SOA的增益是指输入光信号在SOA中被放大的程度，一般用dB表示。
SOA的增益与波长、功率和工作温度等因素密切相关。
损耗指SOA在信号传输过程中损失的能量，主要来自光吸收和散射机制。
3. SOA的噪声性能：SOA的噪声包括增益噪声和自发噪声。
增益噪声是指信号放大过程中引入的噪声，主要与激发态电子引起的自发发射有关。
自发噪声是指由于SOA中非线性机制引起的噪声，一般与输入光功率和波长有关。
4. SOA的非线性特性：SOA具有非线性特性，包括自相位调制、横向模式混频和自频移等。
这些非线性效应能够实现光信号的调制和处理，但也可能引入额外的失真和噪声。
三、SOA的研究和进展1. SOA的发展历史：SOA自上世纪80年代开始研究，经过几十年的发展，已经成为光通信和光网络中不可或缺的器件之一。
光放大器
第六章光放大器6.1 光放大器简介6.2 半导体光放大器6.3 掺铒光纤放大器(EDFA)任何光纤通信系统的传输距离都受到光纤损耗或色散的限制，因此，在长距离传输系统中，每隔一定距离就需设置一个中继器以保证信号的质量。
中继器是将传输中衰减的光信号转变为电信号，并放大、整形和定时处理，恢复信号的形状和幅度，然后再变换为光信号(光－电－光过程)，再继续由光纤传输。
这种方式的中继器结构复杂，价格昂贵，尤其对DWDM 系统，若采用光－电－光混合中继方式，则首先要对光信号进行解复用，然后对每一信道信号进行中继再生，再将各信道信号复用到光纤中进行传输，这样将需要大量中继设备，成本很高。
宽带宽的的各放大器可以对多信道信号同时放大而不需进行解复用，光放大器的问世推动了DWDM技术的快速发展。
•放大器带宽：放大器增益（放大倍数）降至最大放大倍数一半处的全宽度（FWHM ）⎟⎟⎠⎞⎜⎜⎝⎛−∆=∆2ln 2ln 0L g g A νν0ωω=()ωG ()ωg 当 时， 和均达到最大值。
由图可知，放大器带宽比介质带宽窄得多。
右图为归一化增益和 随归一化失谐变化的曲线。
R τωω)(0−()ωG ()ωg Rτωω)(0−0G G 0g g 其实，只考虑了单纵模的情形。
(见下文后，回头再来理解。
)2. 增益饱和与饱和输出功率增益饱和是对放大器放大能力的一种限制。
由上式知，放大系数 在接近 时显著减小。
s P 当增大至可与 相比拟时，放大系数 随信号功率增加而降低，这种现象称为增益饱和。
P )(ωG 在前述讨论的基础上，设输入光信号频率位于增益峰值( )处，可推得(见马军山《光纤通信原理与技术》)：0ωω=⎟⎟⎠⎞⎜⎜⎝⎛⋅−−=s out P P G G G G 1exp 0s P out P G 饱和输出功率：放大器增益降至最大小信号增益值一半时的输出功率。
20G G =令 得到饱和输出功率为：s s out P G G P 22ln 00−=例 G 0>>2(如：增益为30dB, G 0=1000), P s out ≈0.69Ps, 表明放大器的饱和输出功率比增益介质的饱和功率低约3030%.%.三. 光放大器的类型光放大器主要有三类：（1）半导体光放大器(SOA, Semiconductor Optical Amplifier)注：有文献也把半导体光放大器写为SLA(Semiconductor Laser Amplifier)（2）掺稀土元素(铒Er、铥Tm、镨Pr、钕Nd等)的光纤光放大器，主要是掺铒光纤放大器(EDFA,Erbium-Doped Fiber Amplifier)。
第五章 光放大器
第五章光放大器5.1 光放大器一般概念一、中继距离所谓中继距离是指传输线路上不加放大器时信号所能传输的最大距离。
当信号在传输线上传输时，由于传输线的损耗会使信号不断衰减，信号传输的距离越长，其衰减程度就越多，当信号衰减到一定程度后，对方就收不到信号。
为了延长通信的距离往往要在传输线路上设置一些放大器，也称为中继器，将衰减了的信号放大后再继续传输，显然，中继器越多，传输线的成本就越高，通信的可靠性也会降低，若某一中继器出现故障，就会影响全线的通信。
在通信系统设计中，传输线路的损耗是要考虑的基本因素，下表列出了电缆和光纤每千可见，光纤的传输损耗较之电缆要小很多，所以能实现很长的中继距离。
在1550nm波长区，光纤的衰减系统可低至0.2dB/km，它对降低通信成本，提高通信的可靠性及稳定性具有特别重大的意义。
二、光放大器光信号沿光纤传输一定距离后，会因为光纤的衰减特性而减弱，从而使传输距离受到限制。
通常，对于多模光纤，无中继距离约为20多公里，对于单模光纤，不到80公里。
为了使信号传送的距离更大，就必须增强光信号。
光纤通信早期使用的是光－电－光再生中继器，需要进行光电转换、电放大、再定时脉冲整形及电光转换，这种中继器适用于中等速率和单波长的传输系统。
对于高速、多波长应用场合，则中继的设备复杂，费用昂贵。
而且由于电子设备不可避免地存在着寄生电容，限制了传输速率的进一步提高，出现所谓的“电子瓶颈”。
在光纤网络中，当有许多光发送器以不同比特率和不同格式将光发送到许多接收器时，无法使用传统中继器，因此产生了对光放大器的需要。
经过多年的探索，科学家们已经研制出多种光放大器。
光放大器的作用如图5.1所示。
图5.1与传统中继器比较起来，它具有两个明显的优势，第一，它可以对任何比特率和格式的信号都加以放大，这种属性称之为光放大器对任何比特率和信号格式是透明的。
第二，它不只是对单个信号波长，而是在一定波长范围内对若干个信号都可以放大。
光纤放大器的原理
光纤放大器的原理光纤放大器（OpticalFiberAmplifier，OFA）是一种利用光纤作为传输介质的光学器件，具有放大光信号的功能，是光通信中不可或缺的技术之一。
光纤放大器的出现，极大地提高了光通信的传输距离和传输质量，成为现代通信领域的重要组成部分。
本文将介绍光纤放大器的原理、分类、工作方式及其应用领域。
一、光纤放大器的原理光纤放大器是利用光纤中的掺杂物，将泵浦光能量传递给掺杂物，使其激发并放出光子，从而放大光信号的器件。
光纤放大器的核心部分是掺杂有掺杂物的光纤。
掺杂物一般是稀土元素，如铒、钪、铽等。
这些元素在光纤中的掺杂浓度很小，一般为几百分之一到几千分之一。
当泵浦光照射到掺杂光纤中时，光子的能量被传递给掺杂物。
掺杂物的电子被激发，从低能级跃迁到高能级，释放出一定能量的光子，即受激辐射。
这些光子与原来的光子发生叠加，使得光信号得以放大。
放大的光信号沿着光纤传输，直到到达接收器。
二、光纤放大器的分类根据掺杂光纤的类型，光纤放大器可以分为掺铒光纤放大器、掺钪光纤放大器、掺铽光纤放大器等。
其中，掺铒光纤放大器应用最为广泛。
掺铒光纤放大器的掺杂光纤中掺入铒元素，泵浦光源一般是980nm或1480nm的半导体激光器。
掺铒光纤放大器可以放大1300nm和1550nm波长范围内的光信号。
根据工作方式，光纤放大器可以分为受激辐射放大器（Erbium-Doped Fiber Amplifier，EDFA）、拉曼放大器（Raman Amplifier）、半导体光放大器（Semiconductor Optical Amplifier，SOA）等。
其中，EDFA应用最为广泛。
EDFA是一种受激辐射放大器，具有高增益、低噪声、宽带宽等优点。
三、光纤放大器的工作方式光纤放大器的工作方式与半导体激光器类似，都是通过泵浦光源将能量传递给掺杂物，使其激发并放出光子。
但是，光纤放大器的泵浦光源功率要比半导体激光器功率低得多，一般在几十毫瓦到几瓦之间。
光纤放大器的组成
光纤放大器的组成
嘿，朋友们！今天咱就来唠唠光纤放大器的组成。
你看啊，这光纤放大器就好比是一个强大的团队。
里面有好几个关键角色呢！首先就是那增益介质，这就像是团队里的核心骨干，没了它可不行。
它就像一个魔法盒子，能让光信号在里面变得更强更亮。
还有泵浦源，这可是个厉害的角色呀！它就像是给团队注入能量的发动机，不断地为增益介质提供动力，让它能好好干活。
另外呢，还有一些辅助的部分，比如各种光学器件。
它们就像是团队里默默奉献的小伙伴，虽然不起眼，但是少了它们也运转不起来呀。
想象一下，要是没有这些部分齐心协力，那光纤放大器还怎么发挥它强大的作用呢？就好比一辆汽车，发动机再厉害，没有轮子、方向盘这些，也跑不起来呀！
增益介质就像是一个勤劳的小蜜蜂，不断地加工处理着光信号；泵浦源呢，则像一个热情洋溢的啦啦队，一直在旁边加油鼓劲。
它们俩一配合，那效果，杠杠的！
而且哦，这些组成部分可不是随便凑在一起就行的，它们得相互配合得恰到好处。
这就跟跳舞一样，每个舞者都要找准自己的节奏和位置，才能跳出一场精彩的舞蹈。
咱平时上网、看电视啥的，可都离不开这光纤放大器呀。
它在背后默默地工作着，让我们能享受到快速、清晰的信号。
所以说呀，这光纤放大器的组成可真是太重要啦！每一个部分都有它独特的作用，缺了谁都不行。
我们得好好感谢这些“幕后英雄”呢！它们让我们的生活变得更加丰富多彩，更加便捷高效。
怎么样，是不是觉得很神奇呀？哈哈！。
光放大器原理和类型
光放大器原理和类型光放大器是光通信系统中的重要组成部分，用于放大光信号，以增加光信号传输的距离和强度。
它利用光-物质相互作用的原理，将输入的弱光信号转换为强光信号进行传输。
光放大器主要有掺铒光纤放大器（EDFA）、掺镱光纤放大器（YDFA）、掺铽光纤放大器（TDFA）等不同类型，下面将详细介绍光放大器的原理和各种类型。
光放大器的基本原理是利用激光器将光泵浦入掺杂了能级较低的材料中，通过受激辐射的过程，使其释放出能级较高的光子，从而实现光信号的放大。
具体来说，光放大器通过掺杂适量的稀土离子（如铒、镱、铽等）到光纤或半导体材料中，在其中生成能级分布，然后利用受激辐射的作用，将注入的光子能级向较高能级转移，产生更多的光子，从而达到放大光信号的目的。
根据放大介质的不同，光放大器主要分为掺铒光纤放大器（EDFA）、掺镱光纤放大器（YDFA）、掺铽光纤放大器（TDFA）等不同类型。
1. 掺铒光纤放大器（EDFA）：EDFA是最常用的光放大器之一、它将掺铒光纤作为放大介质，其中掺杂的铒离子能够在1060nm波长范围内发生受激辐射，从而实现光信号的放大。
EDFA具有宽带、高增益、低噪声等优点，适用于光通信系统中的长距离传输。
2. 掺镱光纤放大器（YDFA）：YDFA利用掺镱光纤作为放大介质，其中掺杂的镱离子能够在1550nm波长范围内发生受激辐射。
YDFA具有较高的增益和较高的饱和功率，适用于光纤通信系统中的长距离传输和高速率传输。
3.掺铽光纤放大器（TDFA）：TDFA利用掺铽光纤作为放大介质，其中掺杂的铽离子能够在中红外波段范围内发生受激辐射。
TDFA具有广泛的放大带宽和较高的增益，适用于光纤传感器、光谱分析等领域。
以上是三种常用的光放大器类型，它们在不同的波长范围和应用领域上有各自的特点和优势。
此外，还有其他类型的光放大器，如电子束激励放大器（EBFA）、半导体光放大器（SOA）等。
电子束激励放大器（EBFA）利用电子束注入到放大介质中激发放大介质中的光，实现光信号的放大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光放大器的组成
光放大器是一种能够放大光信号的器件，由于其具有高增益、低噪声等优点，在光通信、激光器、光学传感等领域得到了广泛应用。
下面是光放大器的组成部分：
1. 光纤：光放大器中的光信号通常通过光纤传输，因此光纤是光放大器的重要组成部分。
光纤的质量和性能对光放大器的增益和噪声等参数有很大影响。
2. 泵浦光源：光放大器需要通过泵浦光源提供能量来放大光信号。
泵浦光源通常采用半导体激光器或者光纤激光器，其输出波长需要与光放大器的工作波长匹配。
3. 光放大介质：光放大器中的光信号需要在一定介质中传播和放大，这个介质通常是掺杂有稀土离子（如Er、Yb等）的光纤或者光波导。
这些稀土离子能够吸收泵浦光源的能量，从而激发出光子，实现光信号的放大。
4. 光学滤波器：光放大器中的信号通常是多个波长的光信号，为了避免非线性效应和杂散信号的影响，需要使用光学滤波器来选择出需要放大的信号波长。
5. 光探测器：光放大器中的信号需要经过探测器检测，以便对放大效果进行监测和调整。
光探测器通常采用光电二极管或者光电探测器等器件。
以上是光放大器的主要组成部分，不同类型的光放大器可能会有所不同。
例如，光纤放大器中的光放大介质就是掺杂有稀土离子的光纤，而半导体光放大器中的光放大介质则是半导体材料。
