低通滤波器的设计和优化
低通滤波器电路设计与实现
低通滤波器电路设计与实现一般来说，低通滤波器可以分为无源滤波器和有源滤波器两种。
无源滤波器是由被动元件（如电阻、电容、电感）构成的电路，直接利用被动元件的特性去除高频信号。
有源滤波器则在无源滤波器的基础上加入了主动元件（如运算放大器），增强了滤波器的性能和稳定性。
下面我们以RC无源低通滤波器为例，详细介绍低通滤波器的设计与实现。
RC无源低通滤波器是一种常见的一阶滤波器，由一个电阻R和一个电容C组成。
其基本原理是利用电容的电压延迟特性和电阻的阻性特性来实现滤波的目的。
首先，在设计RC无源低通滤波器时，首先需要确定滤波器的截止频率。
截止频率是指信号通过低通滤波器后，其幅频特性下降到-3dB时的频率。
通常情况下，截止频率可根据应用需求确定。
接下来，我们可以根据截止频率来选择合适的电容C和电阻R的数值。
根据RC滤波器的截止频率公式fc=1/(2πRC)，可以得知，电容和电阻的数值越大，截止频率越低。
因此，在选择电容和电阻时，需要根据截止频率的要求来确定。
例如，假设我们要设计一个截止频率为1kHz的RC无源低通滤波器。
为了简化计算，假设我们选择电容为1μF，求解电阻的数值。
根据截止频率公式fc=1/(2πRC)，我们可以得到R=1/(2πfc*C)。
代入数值，可得R=1/(2π*1000*1*10^-6)=159.2Ω。
因此，我们可以选择最接近该数值的标准电阻值，如160Ω。
在确定好电容和电阻的数值后，我们可以按照如下的图示，将它们组装成一个低通滤波器电路。
```---R------C---```在这个电路中，信号通过电容C后，会在电阻R上形成输出电压。
由于电容对高频信号的通过能力较差，高频成分将被滤除。
而对于低频信号，电容的阻抗相对较低，可以使其更容易通过。
因此，该电路实现了低通滤波的功能。
需要注意的是，实际电路中可能会存在元件的误差、电路的非理想性等因素，这些都可能会对滤波器的性能产生影响。
因此，在设计和实现低通滤波器时，需要对元件进行精确的选取和调试，并结合实际情况进行性能的评估和优化。
低通滤波器的设计
低通滤波器的设计低通滤波器是一种常用的信号处理工具，它可以将高频信号从输入信号中去除，只保留低频信号。
低通滤波器通常由一个滤波器系统和一个滤波器设计方法组成。
滤波器系统可以是传统的模拟滤波器系统，也可以是数字滤波器系统。
在本文中，我们将介绍低通滤波器的设计原理和常用方法。
设计低通滤波器的第一步是选择滤波器系统。
模拟滤波器系统使用电阻、电容和电感元件构建，它可以对连续时间信号进行滤波。
数字滤波器系统使用数字信号处理器（DSP）或者FPGA等数字电路进行滤波，它可以对离散时间信号进行滤波。
选择滤波器系统需要根据具体应用的需求和可获得的资源来确定。
根据滤波器系统的选择，我们可以使用不同的滤波器设计方法。
传统的模拟滤波器设计方法包括巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器等。
这些方法在滤波器设计过程中，通过选择滤波器的截止频率、阻带衰减和通带波纹等参数来满足指定的滤波器性能要求。
传统滤波器设计方法通常需要使用频率响应和电路仿真工具进行设计和优化。
数字滤波器设计方法可以分为两类：基于窗函数的设计方法和基于优化算法的设计方法。
基于窗函数的设计方法通常是先选择一个窗函数（如矩形窗、汉宁窗等），然后通过窗函数与理想滤波器的卷积来得到滤波器的传递函数。
这种方法简单易用，但是不能满足任意的滤波器性能要求。
基于优化算法的设计方法可以得到更加灵活和精确的滤波器性能，但是设计复杂度也更高。
常用的优化算法包括最小二乘法、逼近理论和遗传算法等。
设计低通滤波器时，需要注意以下几点。
首先，滤波器的截止频率应该根据应用需求来确定。
如果需要滤波的频率范围很宽，可以考虑使用多级低通滤波器级联。
其次，滤波器的阻带衰减和通带波纹决定了滤波器的性能。
阻带衰减是指在截止频率之后，滤波器对高频信号的抑制能力，通带波纹是指在截止频率之前，滤波器对输入信号幅度的波动。
最后，滤波器的实现方式和资源消耗也需要考虑，例如模拟滤波器需要电阻、电容和电感元件，而数字滤波器需要DSP或者FPGA等硬件资源。

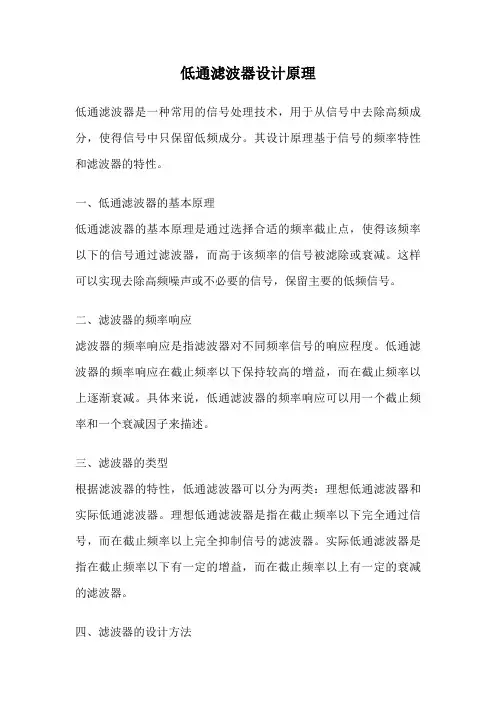

低通滤波器设计原理
低通滤波器设计原理低通滤波器是一种常用的信号处理技术，用于从信号中去除高频成分，使得信号中只保留低频成分。
其设计原理基于信号的频率特性和滤波器的特性。
一、低通滤波器的基本原理低通滤波器的基本原理是通过选择合适的频率截止点，使得该频率以下的信号通过滤波器，而高于该频率的信号被滤除或衰减。
这样可以实现去除高频噪声或不必要的信号，保留主要的低频信号。
二、滤波器的频率响应滤波器的频率响应是指滤波器对不同频率信号的响应程度。
低通滤波器的频率响应在截止频率以下保持较高的增益，而在截止频率以上逐渐衰减。
具体来说，低通滤波器的频率响应可以用一个截止频率和一个衰减因子来描述。
三、滤波器的类型根据滤波器的特性，低通滤波器可以分为两类：理想低通滤波器和实际低通滤波器。
理想低通滤波器是指在截止频率以下完全通过信号，而在截止频率以上完全抑制信号的滤波器。
实际低通滤波器是指在截止频率以下有一定的增益，而在截止频率以上有一定的衰减的滤波器。
四、滤波器的设计方法1. 传统方法：传统的低通滤波器设计方法包括巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器。
这些方法通常基于模拟滤波器设计原理，通过选择合适的滤波器阶数和截止频率来实现低通滤波器的设计。
2. FIR滤波器设计：FIR滤波器是一种常用的数字滤波器，其设计方法与传统方法有所不同。
FIR滤波器通过选择合适的滤波器系数来实现低通滤波器的设计。
常用的FIR滤波器设计方法包括窗函数法、最小均方误差法和频率采样法等。
五、滤波器的性能指标低通滤波器的性能指标包括截止频率、衰减因子、通带波动和群延迟等。
截止频率是指滤波器开始衰减的频率，通常用3dB衰减点来定义。
衰减因子是指滤波器在截止频率以上的衰减程度，通常以分贝（dB）为单位来表示。
通带波动是指滤波器在通带范围内的增益波动程度，通常以分贝为单位来表示。
群延迟是指滤波器对不同频率信号的传输延迟，通常以时间为单位来表示。
六、应用领域低通滤波器在各个领域都有广泛的应用。
低通滤波器的设计与实现
低通滤波器的设计与实现在信号处理和通信系统中，滤波器是一种重要的工具，用于调整信号的频率分量以满足特定的需求。
低通滤波器是一种常见的滤波器类型，它能够通过去除高于截止频率的信号分量，使得低频信号得以通过。
本文将探讨低通滤波器的设计原理和实现方法。
一、低通滤波器的设计原理低通滤波器的设计基于滤波器的频率响应特性，通过选择合适的滤波器参数来实现对信号频谱的调整。
常见的低通滤波器有巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器。
1. 巴特沃斯滤波器巴特沃斯滤波器是一种常见的低通滤波器，具有平坦的幅频特性，在通带内没有波纹。
其特点是递归性质，可以通过级联一阶巴特沃斯滤波器得到高阶滤波器。
巴特沃斯滤波器的设计需要确定截止频率和阶数两个参数。
截止频率确定了滤波器的频率范围，阶数决定了滤波器的陡峭程度。
常用的巴特沃斯滤波器设计方法有极点分布法和频率转换法。
2. 切比雪夫滤波器切比雪夫滤波器是一种具有优异滚降特性的低通滤波器，可以实现更陡峭的截止特性。
与巴特沃斯滤波器相比，切比雪夫滤波器在通带内存在波纹。
切比雪夫滤波器的设计需要确定截止频率、最大允许通带波纹和阶数三个参数。
最大允许通带波纹决定了滤波器的陡峭程度。
常用的切比雪夫滤波器设计方法有递归法和非递归法。
3. 椭圆滤波器椭圆滤波器是一种折衷设计，可以实现更陡峭的截止特性和更窄的过渡带宽度。
与切比雪夫滤波器相比，椭圆滤波器在通带内和阻带内都存在波纹。
椭圆滤波器的设计需要确定截止频率、最大允许通带和阻带波纹、过渡带宽和阶数五个参数。
最大允许通带和阻带波纹决定了滤波器的陡峭程度，过渡带宽决定了滤波器的频率选择性。
常用的椭圆滤波器设计方法有变换域设计法和模拟滤波器转换法。
二、低通滤波器的实现方法低通滤波器的实现方法多种多样，常见的包括模拟滤波器和数字滤波器两类。
1. 模拟滤波器模拟滤波器是基于模拟电路实现的滤波器，其输入和输出信号都是连续的模拟信号。
常见的模拟滤波器包括电容滤波器、电感滤波器和LC滤波器。
低通滤波器设计
低通滤波器设计
低通滤波器是一种可以通过滤除高频信号来实现信号平滑的滤波器。
设计低通滤波器的基本步骤如下：
1. 确定滤波器的截止频率：截止频率是指低通滤波器开始滤除高频信号的频率。
根据具体的应用需求和信号特征来确定。
2. 选择滤波器类型：根据滤波器的性能要求和设计的复杂性来选择合适的滤波器类型。
常见的低通滤波器类型包括巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器等。
3. 计算滤波器的传递函数：根据所选的滤波器类型和截止频率，计算滤波器的传递函数。
传递函数描述了滤波器输入和输出之间的关系。
4. 根据传递函数设计滤波器电路：根据滤波器的传递函数，设计相应的滤波器电路。
常见的实现低通滤波器的电路包括RC
电路、RL电路和LC电路等。
5. 调整滤波器参数：根据设计需求，对滤波器参数进行调整和优化，以达到满足指定的性能要求。
6. 进行模拟或数字滤波器设计：根据具体的应用需求，可以选择模拟滤波器或数字滤波器进行设计。
模拟滤波器适用于连续信号处理，而数字滤波器适用于离散信号处理。
7. 仿真和调试滤波器设计：使用电路仿真工具对设计的滤波器
进行仿真，并对滤波器的性能进行评估和调试。
8. 制作和测试滤波器原型：根据设计的滤波器电路，制作滤波器原型，并进行实际测试和验证滤波器的性能。
低通滤波器的设计
低通滤波器的设计一、理论基础1.数字滤波器基本原理数字滤波器是一种利用数字信号进行滤波的设备，通常由差分方程或差分方程的图解形式表示。
常见的数字滤波器类型包括递归滤波器（IIR）和非递归滤波器（FIR）。
2.数字滤波器的特性数字滤波器的特性包括通带增益、阻带增益和截止频率等。
根据不同的应用需求，我们可以选择合适的特性来设计我们所需的低通滤波器。
二、设计方法1.IIR滤波器设计IIR滤波器的设计主要基于模拟滤波器的特性转换方法，其中一种常用的方法是双线性变换法。
该方法将模拟滤波器的差分方程转换为数字滤波器的差分方程，从而实现数字滤波器的设计。
2.FIR滤波器设计FIR滤波器的设计主要基于窗函数法，该方法通过选择合适的窗函数来设计滤波器。
常见的窗函数包括矩形窗、汉宁窗和哈密顿窗等。
设计时，我们需要确定滤波器的阶数和窗函数类型，并选择合适的截止频率来满足需求。
三、设计实例以下是一个设计实例，假设我们需要设计一个以1kHz为截止频率的低通滤波器。
1.IIR滤波器设计（1）选择一个合适的模拟滤波器类型，如巴特沃斯滤波器。
（2）根据设计需求，选择合适的阶数和阻带增益。
（3）使用双线性变换法将模拟滤波器转换为数字滤波器。
（4）根据设计的数字滤波器的差分方程，计算滤波器系数。
（5）实现滤波器功能，可采用MATLAB等工具进行实现。
2.FIR滤波器设计（1）确定滤波器的阶数和窗函数类型，如选择100阶汉宁窗。
（2）根据截止频率和采样频率，计算滤波器的归一化频率。
（3）使用窗函数和归一化频率，计算滤波器的频域响应。
（4）根据频域响应，计算滤波器的时域响应。
（5）实现滤波器功能，可采用MATLAB等工具进行实现。
四、总结低通滤波器的设计是一个复杂的过程，需要根据具体的需求选择合适的滤波器类型和设计方法。
在设计过程中，需要考虑滤波器的特性、阶数、截止频率等因素，并利用数学工具进行计算和实现。
同时，设计的效果也需要进行验证和调试，以确保滤波器能够实现预期的功能。
基于汉明窗函数的FIR低通滤波器设计及优化
基于汉明窗函数的FIR低通滤波器设计及优化FIR低通滤波器是一种常用的信号处理器件，可用于信号去噪、频率分析和降低信号的带宽等应用。
其中，基于汉明窗函数的FIR低通滤波器设计及优化是一种常见的设计方法。
在本文中，将详细介绍汉明窗函数的原理及其在FIR低通滤波器设计中的应用，并探讨如何通过优化设计参数来改进滤波器性能。
首先，我们来了解汉明窗函数的原理。
汉明窗函数是一种在频域上满足零相位特性的窗函数，常用于FIR滤波器设计中。
其数学表示为：w(n) = a - b * cos(2πn/(N-1)), 0 ≤ n ≤ N-1其中，n为窗函数的序号，N为窗函数的长度，a和b为调节系数。
通过调节a 和b的取值，可以改变窗函数的主瓣宽度和旁瓣衰减。
在FIR低通滤波器设计中，我们常使用汉明窗函数作为滤波器的频率响应。
接下来，我们将介绍基于汉明窗函数的FIR低通滤波器的设计步骤。
设计一个FIR低通滤波器，首先需要确定滤波器的阶数和截止频率。
阶数决定了滤波器的复杂度，截止频率决定了滤波器的频率响应。
一般情况下，阶数越高，滤波器的性能越好，但计算复杂度也会增加。
1. 确定滤波器的阶数，一般通过指定过渡带宽和旁瓣衰减来确定。
2. 根据指定的过渡带宽和旁瓣衰减，计算出窗函数的调节系数a和b。
3. 根据窗函数的长度N和频率响应的要求，计算出窗函数的序号n。
4. 计算出窗函数的数值，并进行归一化处理。
5. 将窗函数与理想低通滤波器的频率响应进行卷积，得到FIR低通滤波器的冲激响应。
6. 对FIR低通滤波器的冲激响应进行变换，得到滤波器的差分方程。
7. 实现滤波器的差分方程。
以上是基于汉明窗函数的FIR低通滤波器的设计步骤。
接下来，我们将探讨如何通过优化设计参数来改进滤波器性能。
在实际应用中，我们经常需要在滤波器的频率响应和计算复杂度之间进行权衡。
通过调整窗函数的长度、调节系数a和b，以及滤波器的阶数，我们可以改变滤波器的性能。
低通滤波器的设计与仿真
低通滤波器的设计与仿真设计低通滤波器需要考虑以下几个方面：1. 频率响应：低通滤波器的频率响应应该呈现出降低高频分量的特性。
常见的频率响应形状包括巴特沃斯型（Butterworth）、切比雪夫型（Chebyshev）以及椭圆型（Elliptic）等。
2.通带衰减和阻带衰减：通带衰减是指滤波器在低频范围内将信号传递的衰减程度，而阻带衰减则是指滤波器将高频信号抑制的程度。
一个优秀的低通滤波器要能够实现较低的通带衰减和较高的阻带衰减。
3.相位响应：滤波器的相位响应与滤波后的信号延迟有关。
在一些应用中，信号的相位延迟会对系统的性能产生影响，因此需要对低通滤波器的相位响应进行合理设计。
设计滤波器的一种方法是使用模拟滤波器设计技术。
在模拟滤波器设计中，可以使用模拟滤波器的传递函数、阶数以及频率响应形状等参数进行设计。
根据设计的参数，可以利用电路设计工具进行滤波器的仿真和优化。
最终得到满足要求的模拟滤波器电路。
另一种方法是使用数字滤波器设计技术。
数字滤波器是通过数字信号处理的方法实现滤波效果的。
在设计数字滤波器时，需要选择适当的滤波器类型（如FIR滤波器或IIR滤波器）、阶数、滤波器系数等参数。
可以使用各种数学算法和信号处理工具进行仿真和优化，最终得到满足要求的数字滤波器。
在设计和仿真低通滤波器时，常用的工具有MATLAB、Simulink、SPICE等。
这些工具提供了丰富的滤波器设计函数和可视化界面，可以方便地进行设计和仿真。
在进行滤波器设计和仿真过程中，需要注意选择适当的滤波器类型和参数。
此外，还需要根据应用需求进行滤波器的性能优化和调整。
通过设计与仿真，可以得到满足特定应用需求的低通滤波器，提高系统的性能和信号质量。
运算放大器低通滤波器的设计
运算放大器低通滤波器的设计低通滤波器是一种常见的滤波器，它可以将高频信号从输入信号中去除，只保留低频信号。
在运算放大器（Operational Amplifier，简称Op Amp）电路中，低通滤波器的设计可以用于滤除噪声、降低干扰等方面，使得输出信号更加准确和稳定。
一、低通滤波器的基本原理低通滤波器的基本原理是通过阻挡高频信号，只允许低频信号通过。
在运算放大器电路中，可以使用电容器和电阻实现低通滤波器。
1.RC低通滤波器RC低通滤波器是一种简单实用的滤波器，它由一个电阻和一个电容组成。
当输入信号通过电阻流入电容时，电容会逐渐充电，导致高频信号的幅度减小，从而实现滤波作用。
2.RC低通滤波器的截止频率RC低通滤波器的截止频率是指当输入信号的频率大于截止频率时，滤波器开始起作用，将高频信号滤除。
RC低通滤波器的截止频率可以通过以下公式计算：f_c=1/(2πRC)其中，f_c为截止频率，R为电阻值，C为电容值，π为圆周率。
二、运算放大器低通滤波器的设计步骤下面将介绍如何设计一个基于运算放大器的低通滤波器。
1.确定截止频率在设计低通滤波器之前，首先需要确定所需的截止频率。
根据应用需求和信号特性，选择适当的截止频率。
2.选择电容和电阻值根据所选截止频率，可以使用上述公式求解所需的电容和电阻值。
常见的电容和电阻值可以通过硬件电子元件手册或市场供应商的数据手册进行选择。
3.选择适当的运算放大器选择一个合适的运算放大器，以满足设计要求。
运算放大器应具有高增益、高输入阻抗和低输出阻抗等特性。
4.建立电路连接将所选运算放大器、电阻和电容连接成一个低通滤波器的电路。
具体的连接方式可以参考运算放大器数据手册或其他相关资料。
5.设计电源为运算放大器电路提供适当的电源。
根据运算放大器的需求，选择合适的电源电压和电源电容。
6.调试和测试将设计好的低通滤波器电路进行调试和测试。
通过输入不同频率的信号，观察输出信号的响应和滤波效果。
低通滤波器的设计与实现
低通滤波器的设计与实现首先，低通滤波器的设计与实现需要了解滤波器的特性。
低通滤波器的作用是传递低频信号，抑制高频信号。
根据这个特性，可以选择不同的滤波器类型来实现。
常见的低通滤波器类型有巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器等。
其次，滤波器的类型选择要考虑滤波器的性能参数。
常见的性能参数有滤波器的通带增益、截止频率、阻带衰减等。
通带增益是指滤波器在通带内的增益，截止频率是指信号通过滤波器时的频率，阻带衰减是指滤波器在阻带内的衰减程度。
根据实际需求，选择适当的性能参数。
接下来，选择滤波器的阶数和架构。
阶数是指滤波器的复杂度，一般来说，阶数越高，滤波器的性能越好，但计算量也会增加。
可以根据实际应用的要求来选择滤波器的阶数。
架构是指滤波器的实现方式，可以选择直接型、级联型或并联型等不同的架构。
设计完滤波器的参数后，就可以开始实现了。
常用的实现方法有模拟滤波器和数字滤波器两种。
模拟滤波器是使用模拟电路来实现滤波器。
模拟滤波器的设计需要根据滤波器的类型和参数选择适当的电路结构，如电容、电感、放大器等元件。
然后通过调整电路中的元件值来满足滤波器的性能要求。
模拟滤波器的优点是实时性好，但是受限于电路的精度和稳定性。
数字滤波器是使用数字信号处理技术来实现滤波器。
数字滤波器的设计首先需要将连续时间信号转换为离散时间信号，然后利用数字滤波器算法对离散信号进行滤波处理。
常用的数字滤波器算法有有限冲激响应（FIR）滤波器和无限冲激响应（IIR）滤波器。
FIR滤波器是通过对输入信号和滤波器的系数进行卷积运算得到输出信号，IIR滤波器则是通过对输入信号和输出信号的反馈运算得到输出信号。
数字滤波器的优点是可以实现高精度和稳定性，但计算量较大。
在实现过程中，需要选择适当的滤波器算法和化简方法，并进行数值计算和误差分析等处理。
如果需要进行实时处理，还需要考虑滤波器的延迟和计算复杂度问题。
综上所述，低通滤波器的设计与实现涉及到滤波器的特性、滤波器的类型、滤波器的参数选择等方面的内容。
低通滤波器设计原理
低通滤波器设计原理一、介绍滤波器是一种能够改变信号频率特性的电路或设备。
在信号处理中，低通滤波器是一种允许低频信号通过而阻止高频信号通过的滤波器。
本文将介绍低通滤波器的设计原理和相关概念。
二、滤波器的工作原理低通滤波器的设计原理基于信号的频率成分。
在滤波器中，信号通过一个称为通带的频率范围，而被阻断的频率范围称为阻带。
低通滤波器将高于某个截止频率的信号阻断，只允许低于截止频率的信号通过。
截止频率通常以赫兹（Hz）为单位表示。
三、滤波器的类型低通滤波器有多种类型，包括RC低通滤波器、RLC低通滤波器、无源滤波器和有源滤波器等。
不同类型的低通滤波器在实现截止频率和频率响应方面有所不同，因此在设计过程中需要根据具体需求选择合适的滤波器类型。
四、RC低通滤波器的设计原理RC低通滤波器是一种简单且常用的低通滤波器。
它由一个电阻（R）和一个电容（C）组成。
在RC低通滤波器中，电阻和电容的数值决定了截止频率。
截止频率可以通过以下公式计算：截止频率= 1 / (2 * π * R * C)其中，π是圆周率，R是电阻的阻值，C是电容的电容值。
五、RLC低通滤波器的设计原理RLC低通滤波器是一种更复杂的低通滤波器，由一个电阻（R）、一个电感（L）和一个电容（C）组成。
在RLC低通滤波器中，截止频率由电阻、电感和电容的数值共同决定。
截止频率可以通过以下公式计算：截止频率= 1 / (2 * π * sqrt(L * C))其中，π是圆周率，L是电感的电感值，C是电容的电容值。
六、无源滤波器的设计原理无源滤波器是指不使用放大器的滤波器。
常见的无源滤波器包括RC 低通滤波器和RLC低通滤波器。
无源滤波器的设计原理是基于电阻、电容和电感的组合，通过改变它们的数值来实现不同的截止频率。
七、有源滤波器的设计原理有源滤波器是指使用放大器的滤波器。
有源滤波器可以实现更高的增益和更陡的滚降斜率，因此在一些需要更精确滤波的应用中被广泛使用。
IIR低通滤波器设计
IIR低通滤波器设计IIR低通滤波器（Infinite Impulse Response Low-pass Filter）是一种常见的数字信号处理滤波器，用于滤除高频信号，保留低频信号。
IIR滤波器的特点是具有无限长的脉冲响应，并且能够在频域中实现既定的频率响应。
IIR滤波器设计的基本原理是将一个连续时间的系统函数转换为差分方程，并通过对这个差分方程进行优化来设计滤波器。
IIR滤波器通常由二阶或更高阶的差分方程组成，每个阶段包含一个延迟线和一个系数。
通过调整各个系数的值，可以修改滤波器的频率响应。
1.确定滤波器的需求：首先需要确定滤波器的截止频率和通带衰减等参数。
这些参数决定了滤波器的性能和适用范围。
2. 选择滤波器结构：根据应用的需求和性能要求，选择合适的IIR 滤波器结构。
常见的结构包括Butterworth滤波器、Chebyshev滤波器和Elliptic滤波器等。
3.转换为频率响应函数：将低通滤波器的幅度响应转换为特定形式的频率响应函数。
常见的响应函数包括单位增益的低通滤波器响应和指定范围内的最小相位响应等。
4.选择滤波器阶数：通过调整滤波器的阶数，可以改变滤波器的频率响应特性。
增加阶数可以获得更陡峭的滚降特性，但也会增加计算和存储空间的需求。
5.设计滤波器系数：根据所选择的滤波器结构和阶数，使用合适的设计方法计算滤波器的系数。
常见的设计方法包括频率变换法、极点截断法和最优化设计等。
6. 实现滤波器：将滤波器的差分方程转换为数字信号处理器（DSP）或嵌入式系统中的实际滤波器。
可以使用直接形式、级联形式或者Lattice滤波器结构等不同的实现方式。
7.评估滤波器性能：使用测试数据对设计的滤波器进行评估，并根据需要对滤波器进行调整和优化。
可以使用频率相应曲线、群延迟响应和信号波形等多种方法进行性能评估。
总结来说，设计IIR低通滤波器的过程涉及滤波器需求的确定、结构的选择、频率响应函数的转换、阶数和系数的设定、滤波器实现和性能评估等多个方面。
小波变换中的滤波器设计和参数调整方法详解
小波变换中的滤波器设计和参数调整方法详解小波变换（Wavelet Transform）是一种在信号处理和图像处理领域广泛应用的数学工具，它可以将信号分解成不同频率的子信号，并提供了一种有效的方式来分析和处理信号。
在小波变换中，滤波器设计和参数调整是非常重要的步骤，本文将详细介绍这两个方面的方法。
一、滤波器设计在小波变换中，滤波器是用来分解信号和重构信号的关键组成部分。
滤波器的设计可以根据不同的需求和应用来进行选择和调整。
1. 低通滤波器（Low-pass Filter）低通滤波器用于提取信号中的低频成分，通常被称为近似系数（Approximation Coefficients）。
设计低通滤波器的常用方法是通过选择合适的滤波器响应函数，如Butterworth滤波器、Chebyshev滤波器或FIR滤波器。
这些滤波器可以通过调整截止频率、阶数和滤波器类型来满足不同的需求。
2. 高通滤波器（High-pass Filter）高通滤波器用于提取信号中的高频成分，通常被称为细节系数（Detail Coefficients）。
设计高通滤波器的方法与低通滤波器类似，只是需要调整滤波器的频率响应和特性以适应高频信号的提取。
3. 带通滤波器（Band-pass Filter）带通滤波器用于提取信号中的特定频率范围内的成分，可以通过将低通滤波器和高通滤波器组合而成。
带通滤波器的设计通常需要考虑到滤波器的通带范围、截止频率和滤波器类型等因素。
二、参数调整方法在小波变换中，参数的选择和调整对于信号的分析和处理结果有着重要的影响。
以下是一些常用的参数调整方法：1. 尺度选择（Scale Selection）尺度选择是指选择合适的小波基函数（Wavelet Basis）来分析信号。
不同的小波基函数具有不同的特性和性能，如Haar小波、Daubechies小波和Morlet小波等。
根据信号的特点和分析的目的，可以选择合适的小波基函数来进行尺度选择。
FIR低通滤波器设计
FIR低通滤波器设计一、FIR低通滤波器的设计原理FIR低通滤波器是通过截断滤波器的频率响应来实现的。
设计过程中，需要确定滤波器的截止频率和滤波器的阶数。
阶数越高，滤波器的性能越好，但需要更多的计算资源。
截止频率决定了滤波器的带宽，对应于滤波器的3dB截止频率。
低通滤波器将高频部分去除，只保留低频部分。
二、FIR低通滤波器的设计步骤1.确定滤波器的阶数N：根据滤波器的性能要求，确定阶数N，一般通过试验和优化得到。
2.确定滤波器的截止频率：根据所需的频率特性，确定滤波器的截止频率，可以根据设计要求选择合适的截止频率。
3. 建立理想的频率响应：根据滤波器的类型和截止频率，建立理想的频率响应，例如矩形窗、Hamming窗等。
4.通过傅里叶反变换得到滤波器的冲激响应：将建立的理想频率响应进行傅里叶反变换，得到滤波器的冲激响应。
5.通过采样和量化得到滤波器的离散系数：根据采样频率和滤波器的冲激响应，得到滤波器的离散系数。
6.实现滤波器：利用离散系数和输入信号进行卷积运算，得到滤波器的输出信号。
三、常用的FIR低通滤波器设计方法1.矩形窗设计法：矩形窗设计法是一种简单的设计方法，通过选择合适的滤波器阶数和截止频率，利用离散傅里叶变换求解滤波器的系数。
矩形窗设计法的优点是简单易用，但是频率响应的副瓣比较高。
2. Hamming窗设计法：Hamming窗设计法是一种常用的设计方法，通过选择合适的滤波器阶数和截止频率，利用离散傅里叶变换求解滤波器的系数。
Hamming窗设计法可以减小副瓣，同时保持主瓣较窄。
3. Parks-McClellan算法：Parks-McClellan算法是一种常用的优化设计方法，通过最小化滤波器的最大截止误差来得到滤波器的系数。
Parks-McClellan算法可以得到相对较好的频率响应，但是计算量较大。
四、总结FIR低通滤波器设计是数字信号处理中的关键任务之一、设计滤波器的阶数和截止频率是设计的关键步骤，采用不同的设计方法可以得到不同的滤波器性能。
低通滤波器的设计
低通滤波器的设计
一、简介
由于低通滤波器的应用范围很广，所以设计低通滤波器的方式也有多种多样。
一般来说，低通滤波器的设计分为两类，一种是模拟滤波器，另一种是数字滤波器。
对于模拟滤波器而言，有大量的电路设计可供选择。
而对于数字滤波器，常用的有离散傅里叶变换 (Discrete Fourier Transform，DFT) 、离散数字滤波器 (Discrete Digital Filter，DDF) 以及有限差分（Finite Difference，FD）等。
本文将对这几种低通滤波器的设计进行介绍，并结合电路设计技术以及数字信号处理技术，介绍其设计的方法。
2.1简介
模拟低通滤波器 (Analog Low-Pass Filter，ALPF) 是利用电路元件和滤波元器的电路实现低通滤波器的设计方式。
它可以将输入信号中的高频分量滤除，从而只保留低频分量。
典型的模拟低通滤波器有放大器低通滤波器 (Amplifier Low-Pass Filter，ALPF) 、RC低通滤波器 (RC Low-Pass Filter，RLPF) 、LC低通滤波器 (LC Low-Pass Filter，LLPF) 、曲线积分低通滤波器 (Curve Integration Low-Pass Filter，CILPF) 、滤波器低通滤波器 (Filter Low-Pass Filter，FLPF)。
低通滤波器的设计
低通滤波器的设计低通滤波器是一种常用的信号处理器件，其作用是通过滤除高频信号成分，仅保留低频信号成分。
低通滤波器被广泛应用于音频处理、通信系统、图像处理等领域。
本文将详细介绍低通滤波器的设计原理、常见类型和设计方法。
一、设计原理：低通滤波器的设计原理基于频率响应的概念。
频率响应是描述滤波器在不同频率上的输出响应的函数。
在低通滤波器中，我们希望将高频信号抑制掉，只保留低频信号。
频率响应可以通过滤波器的幅频特性来表示，即滤波器的输出信号幅度对不同频率信号的响应。
二、常见类型：1.RC低通滤波器：RC低通滤波器是一种基本的被动滤波器。
它由一个电阻和一个电容构成，具有简单的电路结构和较低的成本。
RC低通滤波器的主要特点是随着频率的增加，输出信号幅度逐渐减小。
2.LC低通滤波器：LC低通滤波器是由L（电感）和C（电容）两个元件组成的被动滤波器。
它具有较高的品质因数和较低的阻抗。
LC低通滤波器可以用于更高频率范围的信号处理，并具有较好的抑制高频噪声和干扰的能力。
3. Butterworth 低通滤波器：Butterworth 低通滤波器是一种常用的模拟滤波器，其特点是在通带中幅值基本保持不变，而在截止频率附近有较平坦的过渡带和陡峭的阻带边缘。
Butterworth 低通滤波器的频率响应可以通过林肯图、巴特沃斯图等图形来表示。
三、设计方法：设计一个低通滤波器需要确定以下几个参数：截止频率、滤波器类型、阶数和电路元件选择。
1.确定截止频率：截止频率是指滤波器开始起作用且对信号进行衰减的频率。
根据应用需求和信号频谱，选择一个适当的截止频率。
2. 选择滤波器类型：根据应用需求和技术要求，选择合适的滤波器类型，如RC滤波器、LC滤波器、Butterworth滤波器等。
3.确定阶数：滤波器的阶数是指滤波器的输出与输入之间的数量关系。
阶数越高，滤波器的带宽越窄。
根据应用需求和系统性能要求，确定一个适当的阶数。
4.选择电路元件：根据设计参数和理论计算，选择合适的电阻、电容、电感等元件。
低通滤波器设计
在通带内，群时延应保持平坦，避免信号处理过程中的相位 失真。
06
低通滤波器应用实例
音频信号处理
去除噪音
低通滤波器能够有效地去除音频信号中的噪音，提高音频质量。
音频均衡
通过设计低通滤波器，可以对音频信号的频谱进行均衡调整，改变 音频的音色和音调。
音频压缩
低通滤波器可以用于音频压缩，将音频信号中的高频成分进行压缩， 使音频信号更加平滑。
滤波器分类
低通滤波器
允许低频信号通过，抑制高频 信号。
高通滤波器
允许高频信号通过，抑制低频 信号。
带通滤波器
允许某一频段的信号通过，抑 制其他频段的信号。
带阻滤波器
允许某一频段的信号被阻止， 其他频段的信号可以通过。
02
低通滤波器基础知识
滤波器传递函数
传递函数定义
滤波器的传递函数是描述滤波器 输入与输出之间关系的数学表达
相位补偿
为了消除相位延迟的影响，可以对滤波器进行相位补偿，以实现特 定应用的需求。
03
低通滤波器设计方法
经典设计法
经典设计法是根据系统的传递 函数来设计低通滤波器的。
它通常采用模拟电子技术中的 方法，如RC电路、LC电路等来 实现。
经典设计法的优点是简单易行， 但缺点是精度和稳定性不够高， 且不易实现高阶滤波器。
2
它通常采用MATLAB、Simulink等软件来实现。
3
计算机辅助设计法的优点是方便快捷，精度和稳 定性较高，且易于实现高阶滤波器，但缺点是需 要相应的软件和编程能力。
04
低通滤波器实现
元器件选择
电阻
选择精度高、温度系数小的电阻，以确保电 路性能稳定。
低通滤波器的设计与分析
低通滤波器的设计与分析在信号处理领域，滤波器是一种常用的设备，用于选择性地通过或抑制特定频率的信号。
其中，低通滤波器是一类常见的滤波器，它可以通过滤除高频信号而保留低频信号，被广泛运用于音频处理、通信系统以及传感器技术等领域。
低通滤波器的基本原理低通滤波器的设计目的是滤除输入信号中高于一定频率的成分，只保留低于该频率的信号成分。
低通滤波器可以通过电路元件或数字算法实现。
在电路中，常见的低通滤波器设计包括RC滤波器、RL滤波器、二阶巴特沃斯滤波器等。
这些滤波器的基本原理是通过电容、电感和电阻的组合，构造一个频率特性使得高频分量被抑制，而低频信号透过。
设计者可以根据具体需求选择不同类型的滤波器。
在数字信号处理中，低通滤波器通过数字滤波算法实现，如FIR（有限脉冲响应）滤波器和IIR（无限脉冲响应）滤波器。
这些滤波器可以根据设计要求确定滤波器的阶数、截止频率等参数，灵活地调节滤波器的性能。
低通滤波器的设计步骤设计低通滤波器的关键步骤包括确定滤波器类型、选择合适的滤波器结构、确定截止频率和设计滤波器参数等。
首先，根据需求明确选择滤波器的类型，例如模拟滤波器或数字滤波器，并选择合适的结构。
其次，确定设计要求中的截止频率，即高频信号被滤除的频率，这将直接影响到滤波器的性能。
接下来，根据滤波器类型和截止频率，计算滤波器的参数，例如电路元件数值、数字滤波器的系数等。
最后，进行滤波器的仿真分析和实际实现，验证设计的性能和有效性。
低通滤波器的应用低通滤波器在实际应用中有着广泛的用途。
在音频处理领域，低通滤波器常用于音乐和语音信号的处理，去除高频噪声并提取出清晰的声音。
在通信系统中，低通滤波器用于信号调理和解调，保证通信信号的稳定传输。
在传感器技术中，低通滤波器可以帮助传感器滤除噪声，提高信号的精准度和可靠性。
综上所述，低通滤波器作为一种重要的信号处理工具，在各种领域都有着重要的应用和意义。
通过合理设计和分析，可以有效地实现信号的处理和提取，为各种系统的性能提升和优化提供帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低通滤波器的设计和优化
低通滤波器是一种常见的信号处理器件，用于去除信号中的高频成分，保留低频信号。
在电子领域中，低通滤波器的设计和优化是一项关键任务，本文将介绍低通滤波器的基本原理、常见的实现方法以及优化技术。
一、低通滤波器的基本原理
低通滤波器是一种频率选择性滤波器，它可以通过滤波器的截止频率来控制信号中通过的频率范围。
低通滤波器允许低频信号通过而抑制高频信号，常用于信号处理、音频放大、通信系统等应用中。
低通滤波器的原理基于频率响应曲线，其特点是在截止频率以下，信号的衰减较小；而在截止频率以上，则呈现出明显的衰减。
根据不同的要求和应用场景，可以选择各种类型的低通滤波器，如巴特沃斯滤波器、切比雪夫滤波器、埃尔米特滤波器等。
二、低通滤波器的实现方法
低通滤波器可以通过多种方式实现，下面介绍两种常见的方法。
1. RC低通滤波器
RC低通滤波器是一种简单且常见的实现方法，它基于电容和电阻的组合。
电容的特性是在高频信号下具有较大的阻抗，而在低频信号下具有较小的阻抗。
通过合理选择电容和电阻的数值，可以实现所需的截止频率。
2. 基于操作放大器的低通滤波器
除了RC低通滤波器外，还可以使用操作放大器构建低通滤波器。
在这种方法中，操作放大器的反馈网络被设计为低通滤波器，以实现
所需的频率响应。
根据反馈电阻和电容的数值，可以调整截止频率和
滤波器的品质因子。
三、低通滤波器的优化技术
为了进一步提高低通滤波器的性能，可以采用以下优化技术。
1. 选择适当的滤波器类型
根据应用需求，选择适当的滤波器类型是优化低通滤波器的第一步。
不同的滤波器类型在频率响应、群延迟等方面有所差异，需根据具体
情况进行选择。
2. 优化滤波器参数
在设计低通滤波器时，选择合适的滤波器参数对性能具有重要影响。
例如，在RC低通滤波器中，调整电阻和电容的数值可以改变截止频率和衰减特性。
3. 级联和并联滤波器
级联和并联滤波器是优化低通滤波器性能的有效方法之一。
通过将
多个滤波器级联或并联，可以实现更严格的频率选择性以及更小的衰减。
4. 使用数字滤波器
随着数字信号处理技术的发展，使用数字滤波器来代替传统的模拟滤波器成为可能。
数字滤波器具有可编程性、精确性高等优点，可以更灵活地实现低通滤波器的设计和优化。
综上所述，低通滤波器的设计和优化是电子领域中的重要课题。
通过了解低通滤波器的基本原理，选择合适的实现方法以及应用优化技术，可以设计出满足需求的高性能低通滤波器。
在实际应用中，还需根据具体场景进行进一步的调试和优化，以确保滤波器的性能达到最佳状态。
