电气照明工程
电气照明工程工程量计算
电气照明工程工程量计算1. 引言电气照明工程是指利用电气设备和照明装置来实现室内和室外照明的一项工程。
为了确保工程的顺利实施，需要进行合理的工程量计算。
本文将介绍电气照明工程的工程量计算方法，并提供一些实用的计算示例。
2. 工程量计算的基本步骤电气照明工程的工程量计算包括以下基本步骤：2.1 确定计算项目根据设计要求和规范，确定需要进行工程量计算的项目。
常见的项目包括室内照明、室外照明、景观照明等。
2.2 收集工程资料收集和整理与计算项目相关的工程资料，包括设计图纸、规范要求、质量标准等。
2.3 划分工程量清单根据不同的计算项目，将工程量划分为不同的清单。
常见的工程量清单包括灯具清单、电缆清单、配电箱清单等。
2.4 计算工程量根据工程量清单，通过测量和计算的方法，计算每一项工程量。
例如，根据设计图纸和规范要求计算照明点位数量、灯具数量、电缆长度等。
2.5 校核和修正根据计算结果，进行校核和修正。
对于不符合设计要求或规范要求的地方，进行修正和调整。
2.6 编制工程量报表根据计算结果，编制工程量报表。
报表包括每一项工程量的名称、数量、单位、材料规格等详细信息。
3. 实例计算下面通过一个实例来说明电气照明工程量计算的具体步骤和方法。
3.1 计算项目：室内照明假设我们需要计算一个办公室的照明工程量。
该办公室面积为100平方米，照度要求为500lux。
3.2 收集工程资料我们收集到的工程资料包括设计图纸和规范要求。
设计图纸中包括了照明点位布置图和照明控制图。
规范要求中规定了照度要求、灯具功率限制等。
3.3 划分工程量清单根据收集到的工程资料，我们将工程量划分为照明点位清单、灯具清单、电缆清单等。
3.4 计算工程量根据照明点位布置图和照明控制图，计算照明点位数量。
根据照度要求，计算灯具数量。
根据规范要求，计算电缆长度等。
3.5 校核和修正根据计算结果，对不符合要求的地方进行修正和调整。
例如，如果计算出的照度低于要求，可以增加灯具数量或增大灯具功率。
电气照明工程技术交底
电气照明工程技术交底引言概述：电气照明工程技术交底是指在工程实施过程中，将相关电气照明工程的技术要求、施工方法、安全注意事项等内容向施工人员进行详细说明和交底的过程。
这是确保电气照明工程施工质量和安全的重要环节。
本文将从五个方面介绍电气照明工程技术交底的内容。
一、电气照明工程设计要求的交底1.1 详细介绍照明设计的基本原则和标准，包括照明亮度、照明均匀度、照明色温等要求。
1.2 解释灯具的选择原则和安装位置，包括室内外照明灯具的种类、功率和数量。
1.3 强调照明设计的节能要求，包括使用高效节能灯具、合理控制照明亮度等。
二、电气照明工程施工方法的交底2.1 介绍照明线路的布置要求，包括线缆敷设的规范、保护措施等。
2.2 详细说明灯具的安装方法，包括吊装、固定和连接线路等步骤。
2.3 强调照明设备的绝缘和接地要求，包括使用绝缘材料、正确接地等。
三、电气照明工程安全注意事项的交底3.1 强调施工人员的安全意识，包括佩戴个人防护装备、遵守施工现场规定等。
3.2 介绍电气设备的安全操作要求，包括避免触电、防止短路等。
3.3 提醒施工人员注意火灾防范，包括避免线路过载、正确使用电气设备等。
四、电气照明工程质量验收标准的交底4.1 详细介绍照明设备的质量验收要求，包括灯具外观、亮度、色温等检查项目。
4.2 解释照明线路的质量验收标准，包括线缆绝缘电阻、接地电阻等检测要求。
4.3 强调照明设备的使用寿命和维护要求，包括定期清洁、更换灯泡等。
五、电气照明工程后期管理的交底5.1 介绍照明设备的日常管理要求，包括定期巡检、记录灯具故障等。
5.2 解释照明设备的维修和更换方法，包括故障排除、零部件更换等。
5.3 强调照明设备的更新升级要求，包括根据技术发展更新灯具、优化照明控制系统等。
结论：电气照明工程技术交底是确保工程质量和安全的重要环节。
通过详细介绍设计要求、施工方法、安全注意事项、质量验收标准和后期管理等内容，可以使施工人员充分了解工程要求，提高施工质量，确保工程的顺利进行。
电气照明工程
上一页 下一页 返回
11.1 电气照明基本线路
2.电气照明控制 在安全条件下，为了便于管理和维护，同时节约电能，通
常每个灯一般应有单独的开关或几个灯合用一个开关，以便可 以灵活启闭。照明供电干线应设置带保护装置的总开关。室内 照明开关应装在房间的入口处，以便于控制，但在生产厂房 内，宜按生产性质如工段、流水线等分区、分组集中于配电箱 内控制。在剧场、餐厅、商场等大型公共建筑，也宜将灯分组 集中配电箱内控制。
上一页 下一页 返回
11.1 电气照明基本线路
为了节约用电，在大面积照明场所，沿天然光采光窗相平 行的照明器应该单独予以控制，以充分利用天然采光。除流水 线等狭长作业的场所外，照明回路控制应以方形区域划分。并 推广各种自动或半自动控灯装置(如装在楼梯、走廊等处的定时 开关；充分利用白天天然光而设的光控开关；广场或道路照明 以光电元件或定时开关自动控制等)。此外，还应在线路上有能 切断部分照明的措施，以节约电能。
上一页 下一页 返回
11.2 常用灯具及开关安装
3.高压汞灯的安装 高压汞灯的发光原理类似于荧光灯。如图11-10所示，开关
接通后，在辅助电极E3与主电极E1之间辉光放电，接着在主电 极E1与E2间弧光放电，由于弧光放电电压，故辉光放电停止。 随着主电极的弧光放电，水银逐渐气化，灯管就稳定地工作， 紫外线激励荧光粉发出可见光。
上一页 下一页 返回
11.1 电气照明基本线路
(3)两只双联开关和一只三联开关在三个地方控制一盏灯，接线 方法如图11-3所示。这种控制方式一般用于楼梯和走廊。 (4)对于36 V及其以下的局部照明电源，通常采用固定式降压变 压器供电，如图11-4所示。安装时，变压器的一次侧应装熔断 器，以保护变压器，而且对二次侧过流及短路也能起到保护作 用。其外壳均应接地或接零，以确保安全。
电气照明工程技术交底
电气照明工程技术交底一、任务概述电气照明工程技术交底是为了确保电气照明工程的顺利进行，保证施工质量和安全性。
本文将详细介绍电气照明工程的技术交底内容，包括施工前的准备工作、材料选型、安装要求、验收标准等。
二、准备工作1. 施工前的准备工作是确保电气照明工程能够顺利进行的关键。
在开始施工前，需要进行以下准备工作：a. 确定施工计划和工期，制定详细的施工方案。
b. 检查施工现场，确保场地平整、无障碍物。
c. 检查施工所需的材料和设备是否准备充分。
d. 确定施工人员的组织架构和责任分工。
三、材料选型1. 电气照明工程所使用的材料需要符合相关的标准和规范。
在选型过程中，需要考虑以下因素：a. 照明需求：根据不同的场所和用途，选择合适的照明方式和光源类型。
b. 耐久性：选择具有较长使用寿命和高可靠性的材料，以减少维护和更换成本。
c. 节能性：选择能效较高的照明设备，以降低能耗和运行成本。
d. 安全性：确保所选材料符合相关的安全标准，能够防止火灾和电击等安全风险。
四、安装要求1. 安装过程是确保电气照明工程质量的重要环节。
在安装过程中，需要注意以下要求：a. 按照设计图纸和施工方案进行安装，确保灯具的位置、高度和角度等符合设计要求。
b. 严格按照像关的电气安全规范进行电线的敷设和接线，确保电气系统的安全可靠。
c. 安装灯具时，注意保护灯具的外壳，避免划伤或者损坏。
d. 在安装过程中，要进行必要的测试和调试，确保灯具的正常运行和照明效果。
五、验收标准1. 电气照明工程完成后，需要进行验收，确保工程质量和安全性。
验收标准包括以下内容：a. 照明效果：根据设计要求，检查灯具的光照强度、均匀度和色温等指标是否符合要求。
b. 安全性：检查电气系统的接地、绝缘和漏电保护等是否符合相关标准，确保安全可靠。
c. 设备完好：检查灯具的外观和功能是否正常，确保没有损坏或者故障。
d. 文件齐全：检查施工图纸、设备清单、操作手册等文件是否完备。
电气照明工程技术交底

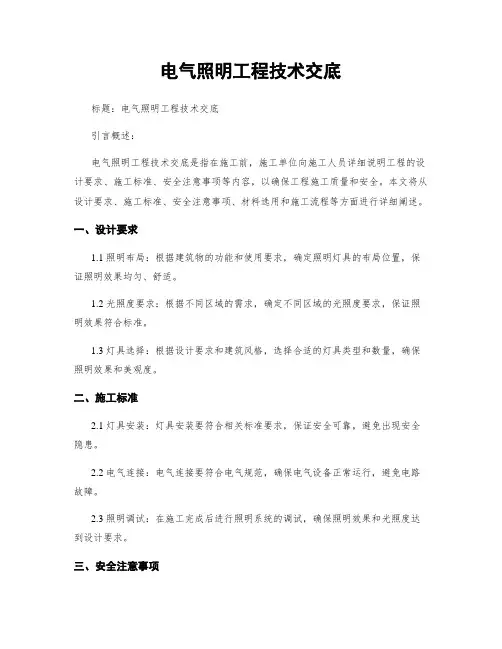

电气照明工程技术交底标题：电气照明工程技术交底引言概述：电气照明工程技术交底是指在施工前，施工单位向施工人员详细说明工程的设计要求、施工标准、安全注意事项等内容，以确保工程施工质量和安全。
本文将从设计要求、施工标准、安全注意事项、材料选用和施工流程等方面进行详细阐述。
一、设计要求1.1 照明布局：根据建筑物的功能和使用要求，确定照明灯具的布局位置，保证照明效果均匀、舒适。
1.2 光照度要求：根据不同区域的需求，确定不同区域的光照度要求，保证照明效果符合标准。
1.3 灯具选择：根据设计要求和建筑风格，选择合适的灯具类型和数量，确保照明效果和美观度。
二、施工标准2.1 灯具安装：灯具安装要符合相关标准要求，保证安全可靠，避免出现安全隐患。
2.2 电气连接：电气连接要符合电气规范，确保电气设备正常运行，避免电路故障。
2.3 照明调试：在施工完成后进行照明系统的调试，确保照明效果和光照度达到设计要求。
三、安全注意事项3.1 高空作业：在灯具安装和调试过程中，必须做好高空作业防护措施，确保施工人员安全。
3.2 电气安全：施工过程中需注意电气安全，避免触电事故的发生。
3.3 防火防爆：在选择灯具和材料时，要考虑防火防爆性能，确保施工安全。
四、材料选用4.1 灯具材质：选择符合国家标准的灯具材质，确保灯具质量和使用寿命。
4.2 电线电缆：选用符合规范要求的电线电缆，确保电气连接安全可靠。
4.3 开关插座：选择品质可靠的开关插座，确保电气设备正常运行。
五、施工流程5.1 灯具安装：按照设计要求进行灯具的安装，确保位置准确、牢固。
5.2 电气连接：进行电气连接，确保接线正确、牢固，避免电路故障。
5.3 照明调试：完成灯具安装和电气连接后，进行照明系统的调试，确保照明效果和光照度符合设计要求。
综上所述，电气照明工程技术交底是确保工程质量和安全的重要环节，设计要求、施工标准、安全注意事项、材料选用和施工流程等方面都需要施工单位和施工人员严格遵守，以确保工程顺利完成并达到预期效果。
4电气照明工程工程量计算
配管配线工程量计算
3）槽板配线工程量，区分槽板的材质（木槽板或 塑料槽板）、配线位置（敷设在木结构、砖结构 或混凝土结构上）、线式（两线式或三线式）以 及导线截面以线路“延长米”计量。
4）塑料护套线配线，应区别导线芯数（二芯或三 芯）、导线截面大小及敷设位置（敷设于木结构、 砖混凝土结构上或沿钢索敷设），按单根线路 “延长米”计量。
2)灯具、明暗开关、插座、按钮等的预留线，以分别综合在定额 内，不另行计算。
3)照明线路中的导线截面大于或等于6mm2时，应执行动力线路 管内穿线相应子目。
4)管内穿线长度可按下式计算：
管内穿线长度=（配管长度+导线预留长度）×同截面导线根数
配管配线工程量计算
导线进入开关、柜、箱、设备预留长度， 分别计入相应的工程量。
配管配线工程量计算
当线管沿墙明敷时（WE），按相关墙面净空长度尺寸计算线 管长度。如n2回路，沿B-A，1-2等墙面净空长度计量，其 工程量为（3.3+0.6－0.24）÷2[C-A轴间配管长 度]+3.6[1-2轴间配管长度]+（3.3+0.6－0.24）÷2[引向 灯具]=7.26m
当线管沿墙暗敷时（WC），按相关墙轴线尺寸计算该配管长度。 如n1回路，沿B-C，1-3等轴线长度计算工程量，其工程量 为（3.3+0.6）÷2[B-C轴间配管长度]+3.6[1-2轴间配管长 度]+3.6÷2[2-3轴间配管长度]+（3.3+0.6）÷2[引向插座 配管长度]+3.3÷2[引向灯具配管长度]=10.95m
进出线盒
预留长度 /m
宽+高
说明 盘面尺寸
从安装对象
0.3
电气照明工程
第一讲电气照明工程内容电气照明工程内容是我们学习电气照明工程预算编制的基础，首先我们回顾电气照明工程内容。
我们知道，电气照明工程由进户装置、照明配电装置、室内配线及照明器具等几部分组成。
图9-1为一简单的电气照明平面图，图中我们可以看到电气照明的各个组成部分。
电源进户，引入照明配电箱，由室内配线引向各灯具开关及照明灯具、插座等用电器具。
下面我们分别学习进户装置、照明配电装置、室内配线、照明器具安装的工程内容。
一、进户装置电源从室外低压配电线路接线入户的设施称为进户装置。
电源进户方式有两种：低压架空进线和电缆埋地进线。
低压架空线进户装置由进户线横担、绝缘子、引下线、进户线和进户管组成。
进户线横担的安装方式有一端埋设和两端埋设两种，图9-2为进户线横担示意图。
电缆埋地进线，在照明工程中只考虑低压电缆终端头的制作与安装，其引接电线的安装计入外网工程。
二、照明配电装置照明配电装置有配电箱、配电盘、配电板等，其中最常用的是配电箱。
照明配电箱是用户用电设备的供电和配电点，是控制室内电源的设施，有工厂定型生产的标准配电箱，有根据照明的不同要求做成非标准的。
定型照明配电箱均用铁制，非标准照明配电箱可为铁制或木制。
配电箱内设有保护、控制、计量配电装置。
如图9-3示，配电箱内设有熔断器、自动空气开关、刀型开关、电度表等。
照明配电箱三、室内配线室内配线分明敷和暗敷两种方式。
根据线路用途和供电安全要求，配线可分为线管配线、夹板配线、绝缘子配线、槽板配线、线槽配线、铝卡片配线等形式。
其中暗管配线因其美观、安全而最为常用。
（一）线管配线线管配线包括配管、配线两项工程内容。
1、配管配管工程是配管配线工程的重要组成部分。
常用管材有钢管、防爆钢管、电线管、可挠金属管、金属软管、塑料管等。
其中塑料管又包括硬质聚氯乙烯管、刚性阻燃管、半硬质阻燃管等。
钢管具有较好的防潮、防火、防爆性能，硬塑料管具有较好的防潮和抗酸性能。
配管的方式有明配和暗配两种方式。
电气照明工程技术交底
电气照明工程技术交底引言概述：电气照明工程技术交底是指在照明工程施工过程中，施工方向业主或者相关人员详细介绍照明工程的技术细节和注意事项。
这一过程对于确保照明工程的顺利进行以及保证工程质量具有重要意义。
本文将从五个大点来阐述电气照明工程技术交底的相关内容。
正文内容：1. 照明工程的基本原理1.1 照明工程的定义和分类1.2 照明工程的基本原理和设计要求1.3 照明工程中常用的照明设备和器材介绍1.4 照明工程中的安全问题和应对措施1.5 照明工程中的能源节约和环保措施2. 照明工程施工的技术要点2.1 照明工程施工前的准备工作2.2 照明设备的安装和调试2.3 照明电路的布线和连接2.4 照明设备的保养和维修2.5 照明工程施工中的质量控制和验收标准3. 照明工程中的安全问题3.1 照明设备的选用和安装要求3.2 照明电路的设计和故障排除3.3 照明工程中的防雷和漏电保护3.4 照明工程中的紧急照明和消防照明3.5 照明工程中的安全标识和警示标识4. 照明工程中的节能措施4.1 照明设备的能效等级和选用原则4.2 照明电路的优化设计和控制方式4.3 照明设备的亮度调节和定时控制4.4 照明工程中的光污染和光环境保护4.5 照明工程中的照明效果评价和改进方法5. 照明工程的维护管理5.1 照明设备的定期检查和保养5.2 照明电路的定期检测和维修5.3 照明设备的更换和升级5.4 照明工程中的故障处理和应急措施5.5 照明工程的档案管理和信息化建设总结：通过对电气照明工程技术交底的详细阐述，我们可以看到，照明工程的施工过程需要遵循一系列的技术要点和安全规范。
合理的照明设计和施工能够提高照明效果，降低能耗，保证人们的安全。
因此，在照明工程中，我们需要注重技术交底的内容，确保施工方能够准确理解并执行相关要求。
同时，照明工程的维护管理也是至关重要的，惟独定期检查和保养，及时处理故障，才干保证照明设备的正常运行和工程的长期可靠性。
电气照明工程工程量计算概述
电气照明工程工程量计算概述1. 引言电气照明工程工程量计算是电气工程中的重要环节，它是指根据照明设计方案，结合实际工程需求，对照明设备和电气线路的数量、规格、型号等进行计算的过程。
准确的工程量计算能够为工程师提供相应的参考，保证工程质量，控制成本。
本文将详细介绍电气照明工程工程量计算的概述，包括计算步骤、计算方法和常见的计算注意事项等内容。
2. 计算步骤电气照明工程的工程量计算可以按照以下步骤进行：2.1 调查照明需求在进行工程量计算之前，首先需要调查照明需求。
通过与建筑业主或设计方沟通，了解照明的功能需求、使用场所和照明要求等，例如照度要求、色温要求等。
这一步是为后续工程量计算提供基本数据。
2.2 制定设计方案根据照明需求，制定相应的设计方案。
设计方案包括照明布置、灯具类型、灯具数量、电气线路布置等内容。
在设计方案中，需要合理考虑照明布局和灯具选择，以提供合适的照明效果。
2.3 灯具数量计算根据设计方案，计算照明区域内所需的灯具数量。
灯具数量的计算需要考虑照度要求、灯具的光效、灯具的亮度衰减等因素。
可以通过公式或软件辅助计算灯具数量。
2.4 线路长度计算根据设计方案和灯具布局，计算电气线路的长度。
电气线路长度的计算是为了合理布置电气线路、选择合适的线材材料和计算电线损耗等。
计算线路长度可以通过实地勘测、建筑图纸的测量等方式获取。
2.5 材料清单编制根据灯具数量计算结果和线路长度计算结果，编制材料清单。
材料清单中包括所需灯具的规格、型号和数量，以及所需电线、电缆等电气材料的规格、型号和长度等。
材料清单的编制有利于工程采购和施工安排。
2.6 成本估算根据材料清单和相应的市场参考价，进行工程成本的估算。
成本估算可以帮助工程师预估工程投资，控制工程成本，为工程的其他决策提供参考。
3. 计算方法电气照明工程工程量的计算涉及多种方法和公式，具体计算方法根据具体的工程需求和设计方案有所不同。
以下为常见的一些计算方法的概述：3.1 灯具数量计算方法灯具数量计算可以根据照度要求和灯具的光通量、光效来进行。
电气照明工程技术交底
电气照明工程技术交底引言概述：电气照明工程技术交底是指在工程施工过程中，由施工方向施工人员进行相关技术的传授和交流，以确保工程的顺利进行和质量的保证。
本文将从五个方面详细阐述电气照明工程技术交底的内容和要点。
一、设计方案的交底1.1 设计方案的理解：施工人员需要仔细阅读并理解电气照明工程的设计方案，包括照明布局、灯具选择、电气线路等内容。
1.2 设计方案的解读：施工人员应与设计师进行沟通，了解设计方案中的技术要求和设计意图，确保能够准确实施。
1.3 设计方案的调整：如果在实际施工过程中发现设计方案存在问题或需要调整，施工人员应及时与设计师进行沟通，并确保调整方案的合理性和可行性。
二、材料选购和验收的交底2.1 材料的选购：施工人员需要了解照明工程所需的各类材料，包括灯具、电线、开关等，根据设计方案要求选择合适的材料。
2.2 材料的验收：在材料到达施工现场后，施工人员需要对材料进行验收，检查其质量和数量是否符合要求，并及时与供应商沟通解决问题。
2.3 材料的储存和保管：施工人员应合理储存和保管材料，防止损坏和丢失，确保在施工过程中能够及时使用。
三、施工工艺和安全要求的交底3.1 施工工艺的传授：施工人员需要学习和掌握照明工程的施工工艺，包括线路敷设、灯具安装、开关连接等步骤，并确保按照规范进行施工。
3.2 安全要求的强调：施工人员应重视安全施工，了解电气照明工程的安全要求，包括使用个人防护装备、避免触电风险等，确保施工过程中的人身安全和设备安全。
3.3 施工现场管理：施工人员需要了解施工现场的管理要求，包括施工区域划定、材料堆放、施工道路畅通等，确保施工过程的有序进行。
四、质量控制和验收标准的交底4.1 质量控制要点：施工人员需要了解照明工程的质量控制要点，包括灯具亮度、照明效果、线路连通性等，确保工程质量符合要求。
4.2 验收标准的了解：施工人员应了解照明工程的验收标准，包括光照度要求、色温要求、色彩还原指数等，以便在施工完成后进行验收。
电气照明工程安装施工时(3篇)
第1篇一、施工准备1. 施工图纸：根据设计图纸，了解电气照明工程的布局、设备型号、安装要求等。
2. 材料设备：按照设计要求，准备灯具、开关、插座、电线、电缆、线管等材料设备。
3. 施工人员：组织专业施工队伍，进行技术交底，确保施工人员熟悉施工工艺和操作规程。
4. 施工现场：确保施工现场安全、整洁，满足施工条件。
二、施工工艺1. 线管敷设：根据设计要求，选择合适的线管，沿墙、顶、地敷设。
线管应固定牢固，避免扭曲、变形。
2. 线路布设：将电线、电缆按照设计要求连接到灯具、开关、插座等设备，并进行测试，确保线路畅通。
3. 灯具安装：根据设计要求，选择合适的灯具，进行安装。
灯具应固定牢固，确保安全。
4. 开关、插座安装：按照设计要求，安装开关、插座。
开关、插座应安装牢固，接线正确。
5. 照明控制：根据设计要求，设置照明控制线路，实现照明的分区控制。
6. 测试与调试：对整个电气照明系统进行测试，确保各部分功能正常，达到设计要求。
三、施工注意事项1. 施工过程中，严格遵守操作规程，确保施工安全。
2. 线管敷设时，注意保护线管，避免损坏。
3. 线路布设时，注意线路的走向，避免交叉、短路。
4. 灯具、开关、插座安装时，确保安装牢固，接线正确。
5. 施工过程中，做好施工记录，便于后期维护。
6. 施工完成后，对电气照明系统进行全面检查，确保质量。
四、施工验收1. 施工单位按照设计要求，对电气照明工程进行自检，确保质量。
2. 工程监理单位对电气照明工程进行验收，确认施工质量。
3. 用户对电气照明工程进行验收，确认使用功能。
4. 验收合格后，办理移交手续，确保工程顺利投入使用。
总之，电气照明工程安装施工是一项重要的工作，需要严格按照施工规范和设计要求进行。
只有确保施工质量，才能为用户提供安全、舒适、美观的照明环境。
第2篇一、施工前的准备工作1. 设计审核：在施工前，应对电气照明工程设计进行审核，确保设计符合国家现行标准、规范和要求。
电气照明工程介绍课件
园林照明
03
强调园林意境，提升景观品质。
特殊场所照明
舞台照明
提供演出所需的灯光效果 。
博物馆照明
保护文物，突出展品特点 。
体育场照明
满足比赛和观众观看需求 。
04
电气照明工程的未来发展
新材料与新技术的应用
高效能LED灯具
新型照明材料
LED灯具具有高效能、长寿命和环保 等优点，未来将广泛应用于照明工程 领域。
工过程中，要注意对周围环境和历史建筑的保护，避免对原有景观造成破坏。
THANKS
感谢观看
节能环保
通过合理的电气照明设计 和节能设备的选用，能够 降低能源消耗，减少环境 污染。
电气照明工程的历史与发展
历史回顾
电气照明工程的发展可以追溯到19世纪初，随着电力的普及和技术的不断进步 ，电气照明工程逐渐成为一门独立的学科。
发展趋势
随着LED等新型照明技术的出现和应用，电气照明工程正朝着智能化、绿色化 、人性化的方向发展。未来，电气照明工程将更加注重节能、环保和用户体验 。
02
电气照明工程的核心技术
照明设计
照明设计
根据场所的功能需求、空间布局、装 修风格等因素，进行合理的照明设计 ，包括灯具选择、布置、照度计算等 ，以达到良好的照明效果和舒适度。
照明设计原则
遵循功能性、艺术性、经济性、安全 性等原则，确保照明设计既满足实际 需求，又具有美观和实用的特点。
照明设备选择与安装
案例二：智能家居的电气照明系统
总结词
智能化、人性化、便捷舒适
详细描述
智能家居的电气照明系统是未来照明工程的发展趋势。 通过智能化控制，可以实现多种照明场景的切换、远程 控制、语音控制等功能。在设计时，应充分考虑家庭成 员的生活习惯和需求，提供个性化的照明方案。例如， 根据家庭成员的作息时间，自动调节卧室的灯光亮度、 色温等参数；通过与智能音箱等设备的联动，实现语音 控制照明等功能。这将为家庭生活带来极大的便利和舒 适感。
电气照明工程施工工艺
电气照明工程施工工艺一、施工准备1. 勘察测量：在进行照明工程的施工之前，需要对施工现场进行勘察测量，确定建筑物的结构和照明需求，以便确定照明灯具的种类和布置位置。
2. 材料准备：根据施工设计要求，确定所需的照明灯具、电缆、开关插座等材料，并进行采购和储备。
3. 施工人员准备：确定施工人员的组织架构和分工，并进行必要的技术培训和安全教育，确保施工人员具备相应的资质和技能。
4. 安全保障：对施工现场进行安全防护设施的设置，包括施工区域的围栏、安全标识、安全通道等，确保施工过程中的安全。
二、施工工艺1. 配电线路敷设：根据建筑物的布线设计方案，进行配电线路的敷设工作，包括电槽、电管、线槽等的安装和布线，确保电路的安全可靠。
2. 灯具安装：根据照明设计方案，对各种类型的照明灯具进行安装，包括吊灯、壁灯、射灯等，要求安装位置准确、牢固可靠，同时考虑照明效果和美观性。
3. 开关插座安装：根据建筑物的功能区域划分，对开关插座进行安装，保证开关的功能齐全、插座的位置合理，方便使用和维护。
4. 照明控制系统安装：对于需要实现分区控制、光照亮度调节等功能的照明系统，需要进行控制设备的安装和调试工作，确保系统的稳定可靠。
5. 装配调试：对已安装的照明设备进行调试和整机检查，确保各项功能正常运行，达到照明设计要求和安全标准。
三、施工质量管理1. 工程验收：在照明工程施工完成后，进行工程质量验收工作，对照明设备的安装质量、功能运行等进行检查，确保工程质量符合设计要求。
2. 工程监理：由专业的监理人员对施工现场进行监督和检查，对施工中出现的质量问题和安全隐患进行及时的处理和整改，保证工程质量和安全。
3. 施工日志：对施工过程中的关键环节和重要问题进行详细记录，及时处理施工中的问题和难点，减少工程风险。
四、施工安全管理1. 安全培训：对施工人员进行安全教育和技术培训，提高他们的安全意识和技术能力，减少安全事故的发生。
2. 安全检查：定期对施工现场进行安全检查，发现隐患和问题及时处理，在施工过程中严格遵守安全操作规程，确保施工安全。
电气照明工程工程量计算
电气照明工程工程量计算电气照明工程的工程量计算是指对于一定范围的照明工程所需的材料、设备、工时等进行统计和计算，以确定工程的投资和施工进度。
工程量计算是照明工程项目管理中的重要环节，它直接影响到工程的预算和施工时间安排，因此必须准确、合理。
下面将介绍一些常见的电气照明工程工程量计算内容。
1.照明灯具数量计算照明灯具数量的计算是照明工程工程量计算中的重点内容之一、它通常根据照明设计方案中的照度要求进行计算。
根据照度计算公式，结合不同照明场所的实际情况，可计算出所需的照明灯具数量。
2.照明电缆长度计算照明电缆长度的计算是根据照明工程布置方案，确定照明灯具和电源之间的距离，计算出所需的电缆长度。
需要考虑的因素包括灯具之间的距离，电缆的敷设路径，以及预留的余量等。
3.开关插座数量计算根据照明工程布局方案，计算所需的开关和插座数量。
需要考虑的因素包括不同区域的用电需求、用电设备的种类和数量、开关和插座的布置位置等。
4.控制器和调光设备数量计算对于需要控制器和调光设备的照明工程，需要计算所需的控制器和调光设备的数量。
需要根据照明设计方案，确定所需的控制区域和调光需求，计算出相应的控制器和调光设备数量。
5.主配电箱和分配箱数量计算根据照明电路的布置，计算所需的主配电箱和分配箱的数量。
需要考虑到照明电路的数量、容量、负载等因素，确保照明系统能够正常运行。
6.按钮、面板、开关、插座等配件数量计算根据照明工程设计方案，计算所需的按钮、面板、开关、插座等配件的数量。
需要考虑到布置位置、用途、功能等因素。
总之，电气照明工程的工程量计算是一个复杂而繁琐的过程，需要根据照明工程设计方案和实际情况进行综合考虑和计算。
通过准确的工程量计算，可以为工程的预算和施工进度提供有力的保障。
电气照明工程施工方案
电气照明工程施工方案1. 介绍本文档旨在提供电气照明工程施工方案。
电气照明工程是指在建筑物、城市街道、工厂等场所中，通过安装与照明相关的电气设备，提供适当的照明光线。
2. 施工准备在开始施工之前，需要进行以下准备工作：2.1. 设计方案确认确认设计方案，确保与客户的要求一致，并满足国家相关的安全标准和规范。
2.2. 材料准备根据设计方案确定所需的电气设备和配件，并进行采购。
确保材料的质量符合国家标准。
2.3. 设备检查和测试在安装设备之前，需要对电气设备进行检查和测试，确保其正常工作，没有损坏或故障。
2.4. 人员组织和培训组织合适的人员参与施工工作，并进行必要的培训，确保他们了解施工流程和安全注意事项。
3. 施工流程本节将介绍电气照明工程的施工流程，包括以下步骤：3.1. 线路布置首先，根据设计方案确定电气照明线路的布置。
在选择线路布置时，需要考虑各个照明点的位置、照明要求和安全性。
3.2. 线管敷设根据线路布置的要求，敷设电气线管。
线管应按照规范要求进行布置，确保线路的安全性和美观性。
3.3. 电气设备安装安装各个照明点的电气设备，包括灯具、开关、插座等。
在安装过程中，需要按照设计方案和安装说明进行操作，并确保设备连接牢固、线路接地良好。
3.4. 路灯安装如果施工对象是城市街道或公共场所，还需要进行路灯的安装。
路灯的安装需要遵守相关道路交通规范和施工安全规定。
3.5. 线路接线在安装完成电气设备之后，需要进行线路的接线工作。
接线时需要注意电压等级、线路颜色编码和线缆规格等，确保接线正确无误。
3.6. 电气安全检查完成线路接线之后，需要进行电气安全检查，检查是否存在安全隐患，确保线路的稳定性和安全性。
3.7. 照明调试最后，进行照明调试工作。
调试时需要检查各个照明点的亮度和照明范围是否符合设计要求，并进行必要的调整。
4. 完工验收施工完成后，需要进行完工验收。
验收时需要对整个电气照明系统进行检查和测试，确保系统正常工作，并达到设计要求和国家标准。
电气照明工程技术交底
电气照明工程技术交底引言概述：电气照明工程技术交底是指在电气照明工程施工过程中，施工方向业主或者使用方详细介绍工程的技术要求、施工方法、设备使用、安全注意事项等内容的过程。
本文将从五个大点出发，详细阐述电气照明工程技术交底的内容和要点。
正文内容：1. 工程概述1.1 项目背景：介绍电气照明工程的背景和目的，包括工程所在地、施工规模、使用方需求等。
1.2 工程范围：详细描述电气照明工程的范围，包括照明设备的种类、数量、安装位置等。
1.3 工程要求：阐述电气照明工程的技术要求，如照璀璨度、色温、照明效果等。
2. 施工方法2.1 照明布局设计：介绍照明布局设计的原则和方法，包括光源选择、灯具布置、照明控制等。
2.2 路线布置：详细说明路线布置的要求，包括线缆规格、敷设方式、路线保护等。
2.3 设备安装：阐述照明设备的安装方法和注意事项，包括灯具安装高度、固定方式、电气连接等。
3. 设备使用3.1 照明设备操作：详细介绍照明设备的操作方法，包括开关使用、调光调色等功能的操作。
3.2 维护保养：说明照明设备的维护保养要点，包括定期清洁、更换灯泡、检修故障等。
3.3 能耗管理：介绍如何合理使用照明设备，减少能耗，如合理选择照明时段、使用节能灯具等。
4. 安全注意事项4.1 电气安全：强调电气安全的重要性，包括使用绝缘工具、避免电气短路等注意事项。
4.2 火灾防护：介绍火灾防护的措施，如选择防火灯具、定期检查电气设备等。
4.3 人身安全：强调施工人员的人身安全，如佩戴防护用具、遵守工作规范等。
5. 技术交底记录5.1 交底内容记录：强调交底过程中的记录和文档保存，确保交底内容准确无误。
5.2 交底确认：介绍交底确认的方式和流程，包括双方签字确认、交底记录的归档等。
总结：通过本文的阐述，我们了解了电气照明工程技术交底的重要性和内容要点。
在施工过程中，合理的工程概述、施工方法、设备使用和安全注意事项，以及良好的交底记录，将有助于确保电气照明工程的质量和安全性。
电气照明工程施工方案
电气照明工程施工方案1. 绪论电气照明工程是建筑工程中不可或缺的一环，其施工方案是保证工程进展顺利、质量稳定的重要环节。
本文将详细介绍电气照明工程施工方案，并根据具体情况对其进行分析和规划。
2. 工程概况本工程位于XX市某商业中心，总建筑面积10000平方米，其中办公空间6000平方米，商业空间4000平方米。
照明方案总用电容量约为500千瓦。
工程涉及的主要设备有：照明灯具、电缆、开关插座等。
3. 施工前准备3.1 设计方案审查在施工前，应对设计方案进行全面审查，核实设计图纸和施工规范是否符合规定，需要与设计单位进行充分沟通，确保设计方案符合施工要求。
3.2 材料准备根据设计方案要求，对照明灯具、电缆等主要材料进行统一采购，确保材料质量，并与施工计划相结合，及时供应各种必需材料。
3.3 劳务准备组织施工队伍，根据工程进度和难易程度，合理规划劳务配备，确保施工人员素质和数量满足施工需要。
同时，对施工队伍进行必要的技术培训，提高施工质量。
4. 施工方案4.1 施工分部分项工程说明（1）布线工程：包括走线、安装线槽、埋墙线管等。
（2）照明设备安装：安装各种照明灯具、开关插座等设备。
（3）电气连接：进行电缆连接、线路接地等工作。
（4）灯具调试与照明控制系统的设置：对已安装的灯具进行调试，设置照明控制系统，调整灯具亮度和角度。
（5）系统验收：对照明系统进行全面验收，包括光照度测试、电气安全检测等。
4.2 施工工艺流程4.2.1 布线工程（1）现场测量和标示走线、线槽位置。
（2）开凿墙壁或天花板，进行线槽铺设。
（3）线槽预埋和固定，保证线槽铺设平整、牢固。
（4）电线引入及搭接。
4.2.2 照明设备安装（1）按照设计要求对各种照明设备进行安装。
（2）设置开关插座，合理布局，方便日后维护和使用。
4.2.3 电气连接（1）合理敷设电缆线路，进行串联、并联及引入电源。
（2）严格按照规范进行线路接地，确保安全可靠。
4.2.4 灯具调试与照明控制系统的设置（1）逐一对已安装的灯具进行调试，调整其亮度和光照角度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一讲电气照明工程内容电气照明工程内容是我们学习电气照明工程预算编制的基础，首先我们回顾电气照明工程内容。
我们知道，电气照明工程由进户装置、照明配电装置、室内配线及照明器具等几部分组成。
图9-1为一简单的电气照明平面图，图中我们可以看到电气照明的各个组成部分。
电源进户，引入照明配电箱，由室内配线引向各灯具开关及照明灯具、插座等用电器具。
下面我们分别学习进户装置、照明配电装置、室内配线、照明器具安装的工程内容。
一、进户装置电源从室外低压配电线路接线入户的设施称为进户装置。
电源进户方式有两种：低压架空进线和电缆埋地进线。
低压架空线进户装置由进户线横担、绝缘子、引下线、进户线和进户管组成。
进户线横担的安装方式有一端埋设和两端埋设两种，图9-2为进户线横担示意图。
电缆埋地进线，在照明工程中只考虑低压电缆终端头的制作与安装，其引接电线的安装计入外网工程。
二、照明配电装置照明配电装置有配电箱、配电盘、配电板等，其中最常用的是配电箱。
照明配电箱是用户用电设备的供电和配电点，是控制室内电源的设施，有工厂定型生产的标准配电箱，有根据照明的不同要求做成非标准的。
定型照明配电箱均用铁制，非标准照明配电箱可为铁制或木制。
配电箱内设有保护、控制、计量配电装置。
如图9-3示，配电箱内设有熔断器、自动空气开关、刀型开关、电度表等。
照明配电箱三、室内配线室内配线分明敷和暗敷两种方式。
根据线路用途和供电安全要求，配线可分为线管配线、夹板配线、绝缘子配线、槽板配线、线槽配线、铝卡片配线等形式。
其中暗管配线因其美观、安全而最为常用。
（一）线管配线线管配线包括配管、配线两项工程内容。
1、配管配管工程是配管配线工程的重要组成部分。
常用管材有钢管、防爆钢管、电线管、可挠金属管、金属软管、塑料管等。
其中塑料管又包括硬质聚氯乙烯管、刚性阻燃管、半硬质阻燃管等。
钢管具有较好的防潮、防火、防爆性能，硬塑料管具有较好的防潮和抗酸性能。
配管的方式有明配和暗配两种方式。
（1）明配明配管通常用管卡子固定于砖、混凝土结构上或固定于钢结构支架及钢索上。
管子明配施工方便，造价较低，但影响美观，故多用于工业厂房内。
（2）暗配暗配管是在土建施工时将管子预埋入墙壁、楼板或天棚内。
暗配管施工复杂，造价较高，但使用年限长，不影响建筑美观，广泛应用于工业与民用建筑中。
配管工程中，还应注意管子弯曲的规定。
为了便于施工穿线，线管应尽量沿最短线路敷设，并减少弯曲。
当线管敷设长度超过有关规定时，应在线路中间装设分线盒或接线盒。
相关规定在接线盒的工程量计算中讲述。
2、管内穿线配管工程完成后，进行线管内穿绝缘导线。
线管内穿线总面积不能大于线管截面的40%。
（二）其他配线工程除线管配线外，配线方式还有夹板配线、绝缘子配线、槽板配线、线槽配线、塑料护套线明敷设、车间带型母线安装等。
其中夹板配线有瓷夹配线和塑料夹板配线。
绝缘子配线分鼓形绝缘子配线、针式绝缘子配线、蝶式绝缘子配线。
多用于工业建筑中，用钢支架沿屋架、梁、柱、墙或跨屋架、梁、柱配线。
钢支架一般为角钢。
槽板配线分木槽板配线和塑料槽板配线两种。
四、照明器具安装照明器具包括各种灯具、控制开关及小型电器，如风扇、电铃等。
1、灯具的分类照明器具种类繁多，按电光源不同，有以下几种：1白炽灯白炽灯价格便宜、安装方便、品种规格多，是使用最为普遍的一种灯具。
2荧光灯荧光灯的价格高于白炽灯，但长期运行其总的经济技术指标优于白炽灯，是普遍采用的一种灯具。
3高压汞灯 广泛用于室外及工业厂房照明。
4高压钠灯 其光效为高压汞灯的2倍，可在室外照明中取代高压汞灯。
5金属卤化物灯 该灯具光效高、光色好、寿命长，可用于高照度、高显色性的场所。
2、灯具的安装方式灯具的安装有三类，即吊式、吸顶式、壁装式。
其中吊式又有线吊式、链吊式、管吊式三种方式；吸顶式又有一般吸顶式、嵌入吸顶式两种方式。
由表9-1 可知各种安装方式的表示符号。
表9-1 灯具安装方式3、灯具的组成 灯具的组成以常见灯图a 所示为吊灯明装、暗装情况。
由图可知，明装吊灯由圆木台、吊线盒灯线（花线）灯头（螺口 E ，插口 C ）、灯泡组成；暗装吊灯由灯头盒、塑料台、吊杆盘、吊杆（吊链，灯线）、灯头、7灯泡组成。
图b 所示为吸顶灯。
由图可以看出，吸顶灯由木台、灯圈（灯架）、灯罩、灯头座、灯安装方式 新符号 旧符号 注 吊式 线吊式 链吊式 管吊式 WP C P X LG吸顶式一般吸顶式 嵌入吸顶式 R D RD 壁装式 一般壁装式 嵌入壁装式WR B RB泡组成。
图c所示为日光灯。
图中3为木台、4为吊线盒（或吊链底座）、5为吊线（吊链、吊杆、灯线）、6为镇流器、7为启辉器、8为电容器、9为灯罩、10为灯管灯脚（固定和弹簧式）、11为灯管。
本讲学习了进户装置的组成、进户方式、照明配电箱的形式及其内部电气元件组成，室内配线的方式、照明器具的安装方式、组成等，为后面学习电气照明工程施工图预算编制打下良好基础。
第二讲电气照明工程量计算及定额应用电气照明工程量计算包括进户装置，照明配电装置，室内配管、配线工程，照明器具安装等四部分工程的工程量计算及定额套用。
要求掌握工程量计算规则，能熟练地使用定额，达到准确编制电气照明工程施工图预算的目的。
一、照明工程量计算要点计算工程量时，为了正确计算，要注意以下计算要点。
1、计算项目：计算照明工程量时应根据电气工程施工图，按单位估算表（或综合基价）中的子目划分分别列项计算，计算出的工程量的单位应与单位估算表（或综合基价）中规定的计量单位一致，以便于正确套用。
2、计算方法：工程量计算必须按规定的计算规则计算。
照明工程量根据该项工程电气设计施工的照明平面图、照明系统图以及设备材料表等进行计算。
照明线路的工程量按施工图上标明的敷设方式和导线的型号规格，根据轴线尺寸结合比例尺量取进行计算。
照明设备、用电器具的安装工程量，是根据施工图上标明的图例，文字符号分别统计出来的。
为了准确计算照明线路工程量，不仅要熟悉照明的施工图，还应熟悉或查阅建筑施工图上的有关主要尺寸。
因为一般电气施工图只有平面图，没有立面图，故需要根据建筑施工图的立面图和电气照明施工图的平面图配合计算。
照明线路的工程量计算，一般先算干线，后算支线，按不同的敷设方式、不同型号和规格的导线分别进行计算。
建筑照明进户线的工程量，原则上是从进户横担到配电箱的长度。
对进户横担以外的线段不计入照明工程量中。
3、除了施工图上所表示的分项工程外，还应计算施工图纸中没有表示出来，但施工中又必须进行的工程项目，以免漏项。
如在遇到建筑物沉降缝时，暗配管工程应作接线箱过渡等。
二、照明工程量计算程序及方法1、照明工程量计算程序计算程序是根据照明平面图和系统图，按进户线，总配电箱，向各照明分配电箱配线，经各照明分配电箱向灯具、用电器具的顺序逐项进行计算。
这样思路清晰，有条理，既可以加快看图、提高计算速度，又可避免重算和漏算。
2、照明工程量计算方法工程量的计算采用列表方式进行计算，表格形式在第三章已讲述。
照明工程量的计算，一般宜按一定顺序自电源侧逐一向用电侧进行，要求列出简明的计算式，可以防止漏项、重复和潦草，也便于复核。
三、进户装置安装（进户线横担）1、定额内容进户线横担安装定额见《全国统一安装工程预算定额》第二册《电器设备安装工程》第十章10kv 以下架空配电线路中相应子目。
安装按埋设方式分一端埋设式和两端埋设式，每种埋设方式又以二线、四线、六线分别列项。
定额中包括工作内容包括测位、划线、打眼、钻孔、安装横担、瓷瓶及防水弯头。
其中横担、绝缘子、防水弯头、支撑铁件为未计价材料。
2、工程量计算规则进户线横担安装工程量计算根据不同的埋设形式、线数及导线截面以“根”计。
注意计算进户线横担后不再列项计算绝缘子等的安装，但也应注意不得漏算横担、绝缘子、防水弯头、支撑铁件等未计价材料。
四、照明控制设备安装电器照明工程的控制设备主要指照明配电箱、板以及箱内组装的各种电气元件（控制开关、熔断器、计量仪表、盘柜配线等）。
照明工程控制设备安装，分成套控制设备和单体控制设备安装。
（一）定额内容照明配电箱（盘、板）安装定额见第二册第四章控制设备及低压电器相应子目。
配电箱分成套配电箱和非成套配电箱。
成套配电箱按安装方式不同分落地式和悬挂嵌入式两类，其中悬挂嵌入式以半周长分档列项。
定额工作内容包括开箱、检查、安装、查校线、接地等。
成套配电箱为未计价材料。
非成套配电箱（盘、板）定额列出了木制配电箱制作、配电盘制作、安装，计量单位分别为“套”、“块”。
（二）工程量计算规则1、成套配电箱配电箱按安装方式不同，悬挂嵌入式配电箱以半周长分档，均以“台”计量，使用相应定额。
应注意不得漏算成套配电箱的未计价材料价值。
安装配电箱需做槽钢、角钢基座时，其制作安装以“m”计量，其长度L=2A+2B，如图9-5所示。
需做支架安装于墙、柱子上时，应计算支架制作安装，以“100kg”计量，使用相应铁构件制作安装定额。
角钢、槽钢及制作支架的钢材等主要材料价值另计。
进出配电箱的线头需焊（压）接线端子时，以“个”计。
2、非成套配电箱（盘、板）箱、盘、板体制作：箱制作为铁质时以“100kg”计量；木质配电箱制作以半周长分档以“套”计量；配电板制作区别材质不同以“m2”计，板体安装，区分板体半周长不同以“块”计。
3、箱、盘、板内电气元件安装箱、盘、板内电气元件安装，如电度表（Wh）、电压表、电流表、各种控制开关（空气开关、刀型开关、铁壳开关、胶盖开关、组合开关、万能转换开关、漏电保护开关等）、继电器、接触器、熔断器安装，根据施工图纸箱、盘、板设计系统图设计数量以“个”计算；端子板、以“组”计，按施工图图示每10个端子划分为一组；端子板外接线以“10个头”计，按施工图图示接线根数计算。
查用第二册第四章相应子目。
4、配电箱、盘、板内配线：盘柜配线分不同规格以“m”计量，其长度L=（盘、柜半周长+预留长度）×出线回路数。
查用第二册第四章相应子目。
盘、箱、柜的外部进出线预留长度为配电箱（盘、板）的半周长。
五、室内配管配线（一）定额内容1、配管配线：配管线路安装预算由两部分组成，管路敷设即配管和管内穿线即配线。
（1）配管配管项目列于定额第二册第十二章，是根据管子的材质、敷设方式、敷设部位分别列项。
线管的材质在本章第一讲中已做介绍。
定额工作内容包括测位、划线、打眼、埋螺栓、锯管、套丝、煨弯、配管、接管、接地、刷漆等。
定额中各种线管均为未计价材料，应另行计算。
配管所用的钢结构支架制作、钢索架设及动力配管混凝土地面刨沟等，均需另外套用相应的定额计入预算中。
（2）管内穿线管内穿线预算定额是根据线芯材质及导线截面不同分别列项。
定额的工作内容为穿引线、扫管、涂滑石粉、穿线、编号、接焊包头。
