第14章 综合实例-U盘电路的设计
②单击原理图符号绘制工具栏
中的放置矩形图标 ，放完矩形，随后会出
现一个新的矩形虚框，可以连续放置。右击或者按Esc键退出该操作。
3
③单击放置引脚图标 ，放置引脚。K9F080U0B一共有48个引脚，在Component属性（
Properties）面板的Pins标签页中，单击
按钮，添加引脚。在放置引脚的过程中，按下
20
③单击
按钮，在弹出的选择封装类型界面中选择用户需要的封装类型，如DIP或BGA
封装。在本例中，采用Quad Packs封装，如图所示，然后单击
按钮。接下来的几步
均采用系统默认设置。
设置引脚数
命名封装界面
设计完成的IC1114元件封装
21
（1）返回PCB编辑环境，单击右侧【Components】中的 按钮，选择【File-based Libraries Preferences】即可打开【可用的基于文件的库】，将设计的库文件添加到可用库
22
3.绘制PCB板
对于一些特殊情况，如缺少电路原理图时，绘制PCB板需要全部依靠手工完成。由 于元件比较少，这里将采用手动方式完成PCB板的绘制，其操作步骤如下：
（1）手动放置元件。
在PCB编辑环境中，单击菜单栏中的【 放置】|【器件】命令，或单击布线工具 栏中的放置元件图标 ，系统将弹出
【库】对话框。
1. 制作K9F080U0B元件
单击菜单栏中的【文件】|【新的】|【库】|【原理图库】命令，新建元件库文 件，名称为Schlib1.SchLib。
①切换到SCH Library面板，单击菜单栏中的【工具】|【新器件】命令，弹出New Component窗口。输入新元件名称为Flash，如图所示。
AD15综合实例-U盘电路
11.1电路工作原理说明
U盘电路的原理图如图所示，其中包括两个主要的芯片，即Flash存储器K9F080U0B和USB桥接芯 片IC1114。
11.4.1 U盘接口电路模块设计
查找相关元件，进行布局，电路组成元件的布局如图所示。
11.4.2 滤波电容电路模块设计
11.4.3 Flash电路模块设计
放置好电容元件、电阻元件，并对元件进行属性设置，然后进行布局。之后 进行连线。其电路原理图如图所示。
11.4.4 供电模块设计
连线后的供电模块如图所示。
（2）单击 按钮，在系统弹出的【浏览库】对 话框中查找封装库，如图所示，类似于在原理图 中查找元件的方法。
11.5.3 绘制PCB
（3）查找到所需元件封装后，单击“确定”按钮，在【放置元件】对话框中会显示查找 结果。单击“确定”按钮，把元件封装放入到PCB板中。放置元件封装后的PCB图如图所 示。
11.4.3 Flash电路模块设计 11.4.4 供电模块设计 11.4.5 连接器及开关设计 11.5 设计PCB 11.5.1 创建PCB文件 11.5.2 编辑元器件封装 11.5.3 绘制PCB 11.6 思考与练习
综合实例-U盘电路的设计
U盘是应用广泛的便携式存储器件，其原理简单，所用芯片数量少，价格便 宜，使用方便，可以直接插入计算机的USB接口。 本实例针对网上公布的一种U盘电路，介绍其电路原理图和PCB图的绘制程。
11.4.5 连接器及开关设计
在“Miscellaneous Connectors.IntLib”(常用接插件库)中选择连 接器Header6，并完成其电路连接，如图所示。
Altium Designer原理图与PCB设计教程 高敬朋 第11章
绘制PCB板
查找到所需元件封装后，单击“确定”按钮，在【放置元 件】对话框中会显示查找结果。单击“确定”按钮，把元 件封装放入到PCB板中。放置元件封装后的PCB图 。
绘制PCB板
根据PCB板的结构，手动调整元件封装的放 置位置。
绘制PCB板
单击【布线】工具栏中的图标，根据原理图手动 完成PCB导线连接。在连接导线前，需要设置好 布线规则，一旦出现错误，系统会提示出错信息。 手动布线后的PCB板。
制作IC1114元件
单击菜单栏中的【放置】/【矩形】命令，绘制元件边框， 元件边框为正方形。
制作IC1114元件
单击菜单栏中的【放 置】/【引脚】命令， 或者在【SCH Library】 面板中，单击【Pins】 选项栏中的按钮，添 加引脚。在放置引脚 的过程中，按下Tab键 会弹出引脚属性对话 框，在该对话框中可 以设置引脚的起始编 号以及显示文字等。 IC1114共有48个引脚， 引脚放置完毕后的元 件图。
编辑元件封装
返回原理图编辑环境，双击IC1114元件，系统将弹出【元件属性】对话框。 在该对话框的右下编辑区域，选择属性Footprint，按步骤把绘制的IC1114封 装形式导入。其步骤与连接系统自带的封装形式的导入步骤相同。
绘制PCB板Байду номын сангаас
手动放置元件。在PCB编辑环境中，单击菜单栏中的【放置】 /【元件】命令，或单击【布线】工具栏中的放置元件图标， 系统将弹出【放置元件】对话框。在【放置类型】选项组中 点选【封装】单选钮，然后单击按钮，在系统弹出的【浏览 库】对话框中查找封装库，类似于在原理图中查找元件的方 法。

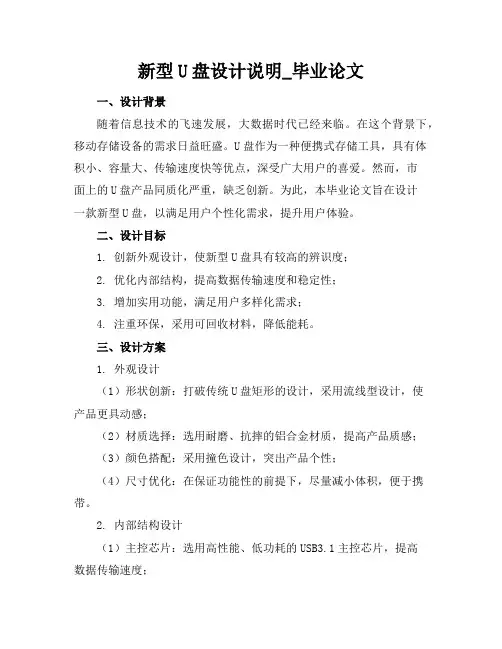

新型u盘设计说明_毕业论文
新型U盘设计说明_毕业论文一、设计背景随着信息技术的飞速发展，大数据时代已经来临。
在这个背景下，移动存储设备的需求日益旺盛。
U盘作为一种便携式存储工具，具有体积小、容量大、传输速度快等优点，深受广大用户的喜爱。
然而，市面上的U盘产品同质化严重，缺乏创新。
为此，本毕业论文旨在设计一款新型U盘，以满足用户个性化需求，提升用户体验。
二、设计目标1. 创新外观设计，使新型U盘具有较高的辨识度；2. 优化内部结构，提高数据传输速度和稳定性；3. 增加实用功能，满足用户多样化需求；4. 注重环保，采用可回收材料，降低能耗。
三、设计方案1. 外观设计（1）形状创新：打破传统U盘矩形的设计，采用流线型设计，使产品更具动感；（2）材质选择：选用耐磨、抗摔的铝合金材质，提高产品质感；（3）颜色搭配：采用撞色设计，突出产品个性；（4）尺寸优化：在保证功能性的前提下，尽量减小体积，便于携带。
2. 内部结构设计（1）主控芯片：选用高性能、低功耗的USB3.1主控芯片，提高数据传输速度；（2）存储颗粒：采用高品质MLC/TLC存储颗粒，保证数据存储的稳定性和可靠性；（3）电路板布局：优化电路板布局，减少信号干扰，提高传输效率。
3. 实用功能设计（1）LED指示灯：实时显示U盘工作状态，方便用户了解设备运行情况；（2）硬件加密：内置加密芯片，保护用户数据安全；（3）一键备份：设置一键备份功能，简化用户操作；（4）OTG功能：支持OTG功能，实现手机与U盘之间的数据传输。
4. 环保设计（1）材料选择：采用可回收材料，降低环境污染；（2）节能设计：优化电路设计，降低产品功耗；（3）包装简约：采用简约包装，减少资源浪费。
四、设计创新点1. 智能连接功能新型U盘设计融入了智能连接技术，通过蓝牙与设备自动配对，无需物理连接，即可实现数据传输，大大提升了用户的使用便捷性。
2. 防水防尘设计考虑到用户在使用过程中可能遇到的各种环境，新型U盘采用了防水防尘的设计，确保在恶劣环境下数据的安全。
U盘电路板结构图解说明及简单维修
U盘电路板结构图解说明及简单维修U盘的结构比较简单，主要是由USB插头、主控芯片、稳压IC(LDO)、晶振、闪存(FLASH)、PCB板、帖片电阻、电容、发光二极管(LED)等组成。
USB插头：容易出现和电路板虚焊，造成U盘无法被电脑识别，如果是电源脚虚焊，会使U盘插上电脑无任何反映。
有时将U盘摇动一下电脑上又可以识别，就可以判断USB插口接触不良。
只要将其补焊即可解决问题。
稳压IC：又称LDO，其输入端5V，输出3V，有些劣质U盘的稳压IC很小，容易过热而烧毁。
还有USB电源接反也会造成稳压IC烧毁。
维修时可以用万用表测量其输入电压和输出电压。
如无3V输出，可能就是稳压IC坏了。
但有一种情况，输出电压偏低，且主控发烫，这时就是主控烧了。
还有些U盘会在USB+5V和稳压IC之间串一个0欧姆的保护电阻，此时稳压IC没有5V输入电压就是它坏了。
现在许多主控都将LDO集成到主控内部了，所以我们会看到许多U盘都没有外置LDO了，它们都是USB+5V电压直接输入。
这种情况就要换主控了。
晶振：早期的U盘大多都是用6M的晶振，现在的U盘则普遍采用12M晶振。
晶振不耐摔，所以它是U盘上的易损件，最好的维修方法就是用相同频率的晶振直接代换。
主控芯片：主控制芯片负责闪存与USB连接，是U盘的核心，我们一般所说的U盘方案就是指主控芯片的型号。
量产工具也是与它对应的。
有些主控芯片还要输入3V的电压给FLASH供电，保证闪存的正常工作。
FLASH焊盘：它的作用是固定闪存，使闪存与主控连接。
受外力挤压后容易使闪存与焊盘接触不良，这时会造成电脑上的U盘打不开，无法存储文件等。
只要将闪存的引脚补焊一下就可以修复，也即我们常说的拖焊。
U盘维修详细教程以下故障在维修时，首先要排除USB接口损坏及PCB板虚焊、及USB延长线正常的情况下，再维修判断。
1、U盘插到机器上没有任何反应维修思路：根据故障现象判断，U盘整机没有工作，而U盘工作所要具备的条件也就是我们维修的重点。
单片机读写优盘
1前言随着计算机技术的快速发展，USB（Universal Serial Bus）存储设备的使用已经非常普遍，USB用于将适用USB的外围设备(device)连接到主机(host)，实现二者之间数据传输的外部总线结构；是一种快速、灵活的总线接口[5]。
它最大的特点是易于使用，主要是用在中速和低速的外设。
随着USB规范的完善和成熟，USB外设的种类不断丰富，应用领域也不断扩大。
在传统的应用中，主要是PC扮演着主机的角色。
根据USB的规范，可以看到在USB的拓朴结构中居于核心地位的是主机，每一次的数据传输都必须由主机发起和控制。
但是随着单片机产品应用领域的日益增长，USB外设的应用范围也随之扩大，为此在单片机系统中实现对USB 外设控制也变得日益迫切。
因此在一些需要转存数据的设备，仪器上使用USB移动存储设备接口的芯片便相继产生了，CH375就是其中之一，它是一个USB总线的通用接口芯片，支持HOST主机方式和SLAVE设备方式[4].如今的USB就象当日的R232，最终发展必是业界的主流外设接口技术。
USB有着其它接口不可替代的优势[12].随着USB技术的发展，计算机的移动存储介质普遍采用U盘或移动硬盘。
如今，USB技术已经越来越普及和成熟，低成本、高稳定性、较高的数据传输速率和即插即用的方便性，使其备受硬件厂商的青睐。
随着数据采集和单片机用户对移动存储的需求越来越大，具有USB接口的存储设备以其优异的性价比和灵活性常用来进行数据的存储和交换，所以在单片机系统中实现对优盘或移动硬盘的直接读写是非常有价值的[6]。
介绍了一种USB总线的通用接口芯片CH375，并在此基础上提出了一种外部单片机读写U 盘的基本方法及其硬件连接方法。
单片机只要在原硬件系统中增加1个CH375芯片就可以直接调用CH375提供的子程序库来直接读取U盘中的数据，从而实现了普通单片机与U盘的通讯、方法简单、便于操作、综合成本比较低，具有较大的推广应用价值[10]。
基于STC12C5A60S2的U盘音频播放器设计
笔者认为 ， 针对某一特定功能 ， 剥离相应数据对计
算 机 的依 赖性 ， 方 面 可 充 分 利 用 ｕ盘 数 据 ， 一 方 一 另 面也发 挥 出 Ｕ Ｂ协议 的通用 性 ， Ｕ盘 实 现所 用 即所 Ｓ 使
得 的便 携 特 性 。基 于 此 ， 计 了 Ｕ 盘 ＭＰ 设 ３播 放 器 电 路， 主要 完成 Ｕ盘 存储 的音 频 文件 的数 据提 取 及 功 能 运 行任 务 。该播 放 器等 同于个 人计算 机 的音 频 处 理模 块 ， 仅 可 识 别 、 取 Ｕ 盘 所 存 储 的 ＭＰ 、 不 提 ３ ＷＭＡ 或
的 性 价 比和 可拓 性 。
关键词
Ｕ 盘 ；ＭＰ 放 器 ；Ｓ Ｃ ２ ５ ６ Ｓ ３播 Ｔ １ Ｃ Ａ ０ ２；Ｖ １０ Ｓ０３
中圈分 类号
Ｔ ７４ Ｎ６
文献标识码
Ａ
文章编号
１０ ０ ７—７２ （０ １ １ ０ ４— ４ ８ ０ ２ １ ）０— ２ ０
ＤＩ ｉ Ｉ ｆ Ａｕｄ ｏ Ｐｌ ｙ ｒ ｆ ｒ ＵＳＢ ａ ｈ ｓ Ｂａ ｅ ｎ ＳＴＣ１ Ｃ５Ａ６ ２ ｅ ｇ Ｉｏ ｓ ｉ ａ ｅ ｏ Ｆｌ ｓ Ｄｉｋ ｓ ｄ ｏ ２ ０Ｓ
互 功能按 键 ， 别 实 现 播放 、 分 暂停 、 一 曲 、 一 曲 、 上 下 增 大 音量 、 小音量 等基 本操 作 功能 。 减
２ 硬 件 电路 设 计
如图 １ 所示 ， 主要完 成 ｕ盘 读写 、 片机 处理 及音 单
频解 码 ３个模 块 的 电路设计 。
ｕ Ｂ Ｓ 存 储 设 备
用 范 围也 不断拓 展 。然 而 Ｕ盘 所 储 存 的数 据 ， 现今 仍
组 成 ： 片 机 处 理模 块 ， Ｓ Ｃ ２ ４ ６ Ｓ２单 片 机 及 单 由 Ｔ １ＣＡ ３５及其外 围 由 Ｈ７ 电路 组成 ； 为音频 解 码模 块 ， Ｖ １０ 由 Ｓ０ ３芯 片及 其 外 围
U盘电路原理图设计
