三坐标测量机操作规范标准[详]

三坐标测量机操作规范标准[详]

三坐标测量仪操作规1 围本操作规规定了三坐标测量的准备、测量机的操作步骤、注意事项及维护保养的要求。

本操作规适用于公司三坐标测量机的操作。

2 规性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件,仅注日期的版本适用于本文件。

凡是不注日期的引用文件,其最新版本(包括所有的修改)适用于本文件。

GB/T 16857.1:2002 产品几何量技术规(GPS) 词汇3 术语和定义3.1 三坐标测量机通过运转探测系统测量工件表面空间坐标的测量系统。

(源自GB/T 16857.1:2002,2.1)3.2 EHSEHS是环境 Environment、健康Health、安全Safety的缩写。

4 职责4.1 三坐标技术员负责测量程序的编辑,操作员的测量培训, 仪器的使用与维护保养,备品备件的申请、选型。

4.2 操作员负责测量程序的编辑,仪器的使用与维护保养,备品备件工装的申请、选型。

4.3 计量员负责仪器的周期校准工作。

5 过程描述5.1 测量前准备5.1.1 开机前应用蘸有无水乙醇的无尘布擦拭机器导轨,导轨擦拭禁用任何性质的油脂。

本标准文件为上海万泽精密铸造有限公司所有,内部使用,拥有著作权及法律规定的任何权益。

未经授权,任何个人或组织均不得以任何方式发行、披露或使用,否则其行为将受到法律许可范围内的起诉。

1 / 15.1.2 开机前检查是否有阻碍机器运行的障碍物。

5.1.3 零件检测时应满足下列环境要求:1) 室温度:20℃±2℃;2) 相对湿度:35﹪~75﹪;3) 气压要求:大于0.45Mpa,小于0.75Mpa。

5.1.4 检查空压气管是否接好,气管是否漏气。

气压低于规定值时,不准操作,否则会严重损坏机器。

5.1.5 被测零件在检测之前,应先清洗去毛刺,防止在加工完成后零件表面残留的冷却液及加工残留物影响测量机的测量精度及测头的使用寿命。

被测零件在测量之前应在室恒温,如果温度相差过大就会影响测量精度。

三坐标测量仪操作规范

三坐标测量仪操作规范

三坐标测量仪操作规范一、操作准备1.1在进行测量前,操作人员应熟悉三坐标测量仪的结构、功能和操作方法,并接受相应的培训。

1.2确保三坐标测量仪所在的环境符合测量要求,例如温度、湿度等。

1.3对三坐标测量仪进行日常维护和保养,确保其正常运行。

二、工件夹持及对准2.1根据测量要求,选择适当的夹具,固定工件在测量台上,并确保工件牢固且不会发生形变。

2.2根据测量要求,使用适当的对准工具,将测量仪的坐标系与工件的坐标系对齐。

2.3进行初始对准时,应将测量仪的探测器与工件表面保持一定的距离,以免发生碰撞。

三、软件操作3.1打开三坐标测量仪的软件,并进行登录验证。

3.2根据测量要求,选择相应的测量程序或创建新的测量程序。

3.3在测量程序中输入工件的相关参数,如名称、尺寸、公差等。

3.4进行坐标系的设置和对准,确保测量结果的准确性。

3.5根据测量要求,选择适当的探测器和测量方法,并确认测量精度。

3.6进行实际测量操作,保持探测器与工件表面的接触,按照程序提示进行操作。

四、测量结果处理4.1测量结束后,对测量结果进行复核和处理,确保其准确性和可靠性。

4.2对测量结果进行数据分析和统计,生成相应的测量报告。

4.3检查测量报告的完整性和准确性,如有错误应及时进行更正和补充。

五、操作注意事项5.1在进行测量操作时,应保持测量仪和工件的干净和无尘,以免影响测量准确性。

5.2在操作过程中,应注意探测器与工件表面的接触状态,确保探测器的稳定和准确性。

5.3在进行测量操作时,应避免测量仪和探测器与其他物体的碰撞和摩擦。

5.4在测量结果处理时,应注意数据的正确性和合理性,如有疑问可以进行复核和验证。

5.5在完成测量操作后,及时关闭三坐标测量仪的电源和软件,做好设备的安全保护。

六、安全操作6.1在操作三坐标测量仪时,应穿戴合适的个人防护用品,如手套、护目镜等。

6.2严禁在使用三坐标测量仪时进行私自改装和维修,如有故障应及时通知维修人员。

三坐标测量仪操作和保养规范

三坐标测量仪操作和保养规范

三坐标测量仪操作和保养规范
操作规范:
1.开机前,检查电源和连接线是否正常,确保设备的接地是安全可靠的。

2.打开设备电源,按照厂家提供的操作手册,进行正确的开机步骤。

3.使用准确的标准零件(如测量球或标准块)进行校准,确保仪器的
精确性。

4.在进行测量之前,先进行设备的预热,确保其内部温度恒定。

5.设置正确的测量参数,包括测量的坐标系、坐标轴方向等。

根据待
测零件的特点,选择合适的测量模式。

6.在测量过程中,注意保持设备的稳定性,避免发生震动和外力干扰。

7.使用合适的测量探头进行测量,注意确保探头与待测零件的接触良好,并调整探头的测量力度。

保养规范:
1.定期清洁设备外表面和测量台,使用干净的软布擦拭,避免使用酸
碱性物质。

2.定期清理设备内部,如清除灰尘、杂物等,并注意保持设备内部的
干燥。

3.定期校准设备,参照厂家的指导手册进行校准操作,确保测量的精
准度。

4.定期检查设备的运动部件(如导轨、滑块等),确保其正常运行,如有需要,润滑运动部件。

5.定期检查设备的电路和电气连接,确保其连接牢固,没有松动和断裂。

6.设备在长时间不使用时,应进行相应的防护措施,如覆盖防尘罩或放置在密闭的储存空间内,避免灰尘和湿气的侵入。

总结起来,三坐标测量仪的操作和保养规范是保证其正常运行和精度的关键。

正确的操作和定期的保养维护将确保设备的性能稳定和准确度。

只有按照规范操作和合理保养,才能充分发挥三坐标测量仪的作用,提高生产效率和产品质量。

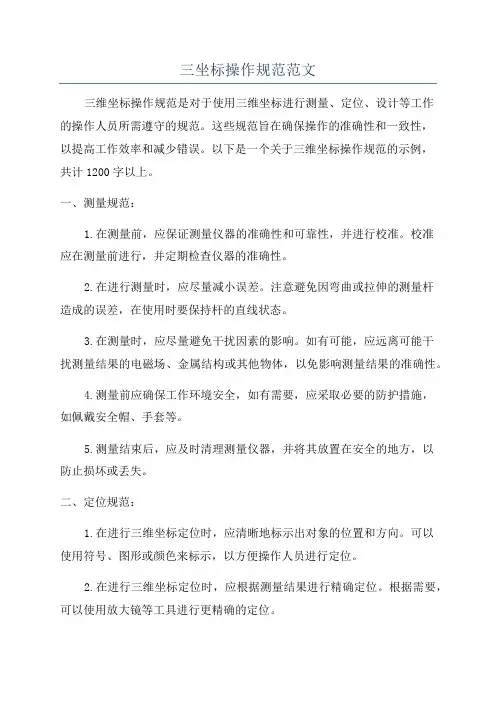

三坐标操作规范范文

三坐标操作规范范文

三坐标操作规范范文三维坐标操作规范是对于使用三维坐标进行测量、定位、设计等工作的操作人员所需遵守的规范。

这些规范旨在确保操作的准确性和一致性,以提高工作效率和减少错误。

以下是一个关于三维坐标操作规范的示例,共计1200字以上。

一、测量规范:1.在测量前,应保证测量仪器的准确性和可靠性,并进行校准。

校准应在测量前进行,并定期检查仪器的准确性。

2.在进行测量时,应尽量减小误差。

注意避免因弯曲或拉伸的测量杆造成的误差,在使用时要保持杆的直线状态。

3.在测量时,应尽量避免干扰因素的影响。

如有可能,应远离可能干扰测量结果的电磁场、金属结构或其他物体,以免影响测量结果的准确性。

4.测量前应确保工作环境安全,如有需要,应采取必要的防护措施,如佩戴安全帽、手套等。

5.测量结束后,应及时清理测量仪器,并将其放置在安全的地方,以防止损坏或丢失。

二、定位规范:1.在进行三维坐标定位时,应清晰地标示出对象的位置和方向。

可以使用符号、图形或颜色来标示,以方便操作人员进行定位。

2.在进行三维坐标定位时,应根据测量结果进行精确定位。

根据需要,可以使用放大镜等工具进行更精确的定位。

3.在定位时,应尽量减小误差。

注意避免因位置偏移、旋转不准确等原因造成的误差。

4.定位结束后,应将定位结果记录下来,并标记在相应的位置上。

保留记录以备日后参考。

三、设计规范:1.设计时应遵循客户需求和工程要求,合理确定设计方案。

根据需要,可以使用三维建模软件进行辅助设计。

2.在进行三维建模时,应注意几何关系的准确性和完整性。

确保图形的各个元素之间的关系合理明确,以提高设计的可读性和可操作性。

3.在进行三维建模时,应注意保持设计的一致性。

遵循相同的尺寸单位、比例尺和坐标系,以确保不同部分之间的协调性。

4.设计结束后,应对设计结果进行审查和验证。

根据需要,可以进行仿真和模拟验证,以确保设计的可行性和可靠性。

四、数据处理规范:1.在进行三维坐标数据处理时,应使用专业的软件工具。

三坐标测量机的基本操作

三坐标测量机的基本操作

三坐标测量机的基本操作
三坐标测量机(CMM)是一种用于测量物体三维几何形状的
机器。

它通过测量物体表面上的点坐标,来计算出物体的尺寸、位置和形状等信息。

三坐标测量机的基本操作包括以下几个步骤:
1. 定位和固定物体:将被测物体固定在三坐标测量机的测量平台上,并使用夹具、夹具角或软夹等方式使其稳定。

2. 选择测量程序:根据被测物体的形状和尺寸选择相应的测量程序。

测量程序是事先编程好的,包括测量路径、测量点的分布和测量方法等。

3. 校准和参考点:使用已知尺寸和位置的参考物体或标定球进行校准,确保测量机的测量结果准确可靠。

在测量之前,还需要定义被测物体上的一些参考点或基准面。

4. 进行测量:启动测量程序,三坐标测量机会自动进行测量。

它会按照预定的测量路径,在被测物体上通过探针探测点的坐标,并记录下来。

根据测量路径和测量点的坐标,可以计算出物体的尺寸、位置和形状等信息。

5. 数据分析和处理:根据测量结果,进行数据分析和处理。

可以使用专业的测量软件进行数据处理,例如计算物体的圆度、直径、角度等。

还可以将测量结果与设计图进行比对,检测出偏差和误差。

6. 结果输出:将测量结果输出,可以以数据表格、图形、图像或报告等形式进行展示和记录。

测量结果可以用于质量控制、产品改进、工艺改进等方面。

在进行三坐标测量机的基本操作时,需要注意操作规范和注意事项,比如保持测量环境的清洁和稳定,避免人为误差,及时进行维护和校准等。

三坐标操作规程(蔡司)

三坐标操作规程(蔡司)

实验室作业文件文件编号实施日期制订审核批准1.目的正确指导三坐标的使用及维护保养。

2.职责由实验室负责三坐标的使用、维护与保养及定期校验。

3.三坐标的基本组成。

3.1测量机主机和测头系统3.2控制系统和计算机.4.影响测量精度的因素。

1.温度影响对CMM精度有较大影响(环境温度应稳定)2.湿度影响湿度过大:水汽会在CMM上凝结—生锈湿度过小:影响大理石的吸水性—大理石变形;灰尘;静电3.压缩空气的影响(气浮间隙为6微米)原理:在气浮块和导轨之间有气膜,气浮轴承使轴无摩擦运动结论:气浮块的正常浮起对CMM的正常工作很重要压力波动:气浮间隙变化,重复性变化压力不足:气浮块浮不起来,导轨摩擦,精度下降(导轨和气浮块磨损)4.导轨的保护5.测针校验的准确性6.测量方法的准确性5.三坐标的使用环境。

1. 温度要求:22°C ±2°C2.2.湿度要求:40%-60%3.气压要求:4.8-6bar4.导轨保护: 每天用无水酒精擦拭导轨, 要求使用无尘纸单面擦拭,导轨上不要放物体,不要用手碰5.电源要求:220+10%(不间断电源)UPS6.三坐标开关机顺序1.开机顺序:打开气→打开控制柜电源→打开控制柜驱动→点亮控制面板→打开软件。

2.关机顺序:将测针移到右上角→关闭软件→熄灭控制面板→关闭控制柜驱动→关闭控制柜电源→关闭气源7.控制面板常用介绍实验室作业文件文件编号实施日期关机要求关机---退出测量软件-按操纵杆M 键(黄灯熄灭)-关掉左侧集成开关。

每天至少关机一次五向关机 按图片位置关机1、Z 轴处的芯片,漏出少许;2、关机位置如右图所示。

8.打开软件进入软件进行测量 1.软件2.探针校准→先校注探针再校准工作测针;3.建立基本坐标系及安全平面;4.装夹好工件在工件上提取需要的元素;5.根据图纸需要评价需要的形位位置公差。

9.根据需求提供报告 10.设备注意事宜:滤网清理每月对两侧滤网 进行清 理一次 如右图长期关机Z 轴靠上,X 轴靠近负轴如右图。

三次元测量机操作规范

三次元测量机操作规范
3.2.7.2 单一测量一物体宽:
3.2.7.2.1当探测器与表面接触时,屏幕显示测量点计数.
3.2.7.2.2测量直线,圆时, 取点至少两点以上, 点位置平均分散.
3.2.7.2.3 按不同需求测量直线, 圆, 等元素,测量完成后所测要素的轮廓将显示在电脑显示屏上.
3.2.7.2.4按关系按钮求出两元素之间的关系在屏幕上显示出来.
X有限公司
文件名称
三坐标测量机操作规范
版本
X
文件编号
编制部门
品质部
页数
第1页,共1页
1.目的:
1.1 确保三次元之正确使用及测量结果之准确性.
2.范畴:
2.1 本厂使用之三次元皆适用之.
3.内容:
3.1量测精度:可量测一样测量工具(卡尺,直角尺等)不能直接测量之尺寸和精度较高对象尺寸,量测数据可精确到0.001mm.
3.2.5 按完成键进入测量模式,此模式是系统内用处最多的模式,它具有了测量七种基本的几何特点(点,线,平面,圆,圆柱圆锥及球体).并可计目前测量特点与其它特点的关系.
3.2.6 将量测物用标准柱体与夹具固定,使量测面平行或垂直于平台平面.
3.2.7量测:
3.2.7.1单一测量平面度:可直接按测量模式在被测对象表面的四周及中心各取一点,直接读出数据.
3.2.7.2.5其它几何特点测量方式同上.
3.2.7 .2.6取下被测物,关闭电源开关.
3.2.8 具体操作方法参照CMM作业说明书.
3.3 注意事项:
3.3.1 操作人员需经过专业的培训,在操作的同时需佩带手套。
3.3.2 逐日对机台进行清洁,保养。
3.3.2.1 滑轨要用无尘纸清洁。
3.3.2.2 平台和球形标准件要去尘,以防影响量测精度。

三坐标操作作业指导书

三坐标操作作业指导书

三坐标操作作业指导书一、引言1.1 目的本文档旨在为三坐标操作操作员提供一份详细的作业指导书,以确保操作员能够正确使用三坐标测量机进行测量工作。

1.2 背景三坐标测量机是一种常用的测量设备,广泛应用于各个领域的尺寸测量、几何形状测量等工作。

为了保证测量结果的准确性和可靠性,操作员需要掌握正确的操作方法和注意事项。

二、操作准备2.1 仪器检查在开始操作之前,必须确保三坐标测量机的正常工作。

检查仪器的电源连接、仪器平稳度、传感器灵敏度等,并进行必要的校正和调整。

2.2 零点设定进行测量之前,需要进行零点设定。

根据实际工作需要,确定X、Y、Z轴的零点位置,并确保零点设置准确。

三、测量操作3.1 工件的夹持将待测工件正确夹持在三坐标测量机的工作台上,确保工件固定稳定。

对于形状复杂的工件,可以采用专用夹具进行固定。

3.2 点测量根据测量需求,在操作软件中选择相应的测量方式,如点测量、线测量、面测量等。

通过操作软件控制测头在工件上移动,定位并测量出需要的点。

3.3 数据采集根据测量工艺要求,将测量仪器获取的数据输入到计算机中。

使用数据采集软件,将测量数据传输到计算机中进行分析和处理。

3.4 结果输出根据测量结果要求,将测量结果输出。

可以选择将结果导出为PDF、Excel等格式,或直接打印相关报告。

四、注意事项4.1 安全操作在使用三坐标测量机时,必须确保自身的安全。

避免身体部位靠近运动部件,注意避免发生危险的操作行为。

4.2 维护保养定期对三坐标测量机进行维护保养工作,包括清洁机器、润滑部件、校正传感器等。

确保仪器的正常工作状态。

4.3 测量精度控制根据测量需求,合理选择测量精度。

在操作过程中,需要根据测量结果的精度要求进行适当的操作调整。

4.4 数据分析与处理对测量结果进行适当的数据分析和处理,确保数据的准确性和可靠性。

注意排除可能的误差来源,进行合理的数据处理。

五、常见问题解决方法5.1 仪器故障当三坐标测量机发生故障时,应及时联系维修人员进行维修处理,不得私自拆修。

三坐标操作使用规程范文

三坐标操作使用规程范文

三坐标操作使用规程范文一、引言三坐标操作是一种用于测量物体尺寸和形状的常见工具,它可以提供准确的测量数据,用于质量控制、产品设计和制造过程中的验证等应用。

为了有效地使用三坐标操作,遵循一定的规程是非常重要的。

本文将提供一份三坐标操作使用规程范文,以帮助用户正确、高效地操作三坐标测量设备。

二、操作规程1. 准备工作a. 检查设备:在使用前,检查三坐标测量设备的状态,包括机械部件、电气系统和软件系统的工作正常性。

b. 清理工作台:确保工作台整洁无尘,以保证测量结果的准确性。

c. 准备测量夹具:根据需要准备测量夹具,确保夹具符合测量需求,并且没有损坏或变形。

2. 定位物体a. 将待测物体放置在测量台上,并使用夹具固定,确保物体位置稳定。

b. 调整测量台高度,使得测量的高度控制在合适的范围内。

3. 设置测量参数a. 打开三坐标测量软件,并选择合适的测量模式(例如,点测量、线测量、面测量等)。

b. 根据物体的尺寸、形状和表面特征,设置合适的测量参数,如测量速度、测量精度等。

4. 进行测量a. 使用操作杆或操纵按钮,将探测器移动到待测点。

b. 确保探测器与物体表面接触,产生信号。

c. 根据测量需要,通过操纵按钮控制探测器在不同方向上的移动,以完成测量。

5. 记录测量数据a. 在测量过程中,及时记录测量结果。

b. 如果需要,可以使用三坐标测量软件提供的测量数据管理功能,将测量结果保存为文件。

6. 分析和验证a. 对测量结果进行分析,比对与设计值的差异。

b. 如果测量结果满足要求,可以进行下一步的工序。

如果不满足要求,需要进一步调整测量参数或重新测量。

7. 清理和维护a. 在使用完三坐标测量设备后,及时清理工作台和设备,确保设备处于干净、整洁的状态。

b. 定期对设备进行维护,如润滑、校准和检修等,以保证设备的正常运行。

三、总结三坐标操作是一项重要的工作,准确地测量出物体的尺寸和形状对于质量控制和产品制造具有重要意义。

三坐标测量机使用操作规程

三坐标测量机使用操作规程

三坐标测量机使用操作规程一、安全操作规范1.操作人员应穿戴好个人防护装备,包括防护眼镜、防护手套等。

2.在使用三坐标测量机前,必须对其进行全面检查,确认设备正常运行。

3.操作人员需熟悉三坐标测量机的各项功能和操作方法,并接受相关培训。

4.操作人员应经常检查设备连接线路和电源线是否正常,如发现问题及时上报。

5.在使用过程中,要保持机器周围环境整洁,消除火源、易燃物等安全隐患。

二、三坐标测量机操作步骤1.打开电源:将电源线插入电源插座,打开电源总开关。

2.开机操作:按下开机按钮,等待系统启动完成。

3.进入软件系统:选择合适的测量软件,按照提示进入测量界面。

4.加载零件:将待测零件放置在三坐标测量机的工作台上,并夹紧固定。

5.确定测量模式:根据实际需要选择合适的测量模式,如手动、自动或半自动。

6.配置测量参数:根据待测零件的尺寸、形状等特征,选择合适的测量参数。

7.执行测量程序:根据测量需求,执行相应的测量程序进行测量。

8.数据处理:待测量完成后,对测量数据进行处理,包括数据分析、图像显示等。

9.保存数据:对测量结果进行保存,确保数据的可靠性和完整性。

10.关机操作:测量完成后,按照操作规范进行关机操作。

三、维护保养规范1.定期清洁:根据实际使用情况,定期对三坐标测量机进行清洁工作,特别是工作台和探头等部件。

2.保持放置环境干燥:三坐标测量机应放置在干燥、通风良好的环境中,以防止机器受潮。

3.避免碰撞:在操作和移动过程中,要注意避免机器碰撞,以防损坏机器。

4.定期校准:三坐标测量机应定期进行校准工作,以确保测量结果的准确性。

5.设备保险:对于长时间不使用的机器,应及时对其进行保险,以免发生意外损坏。

四、故障处理1.设备故障的判断:对于设备出现的故障,要进行故障的判断和分析,找出故障的原因。

2.故障的排除:根据故障的性质和情况,采取相应的措施进行故障的消除。

3.故障报告:对于无法解决的故障,操作人员应及时上报,并提供必要的资料和信息。

三坐标操作使用规程范本

三坐标操作使用规程范本

三坐标操作使用规程范本第一章总则第一条为规范三坐标操作,提高测量准确性,保障工作安全,制定本规程。

第二条本规程适用于企业内所有从事三坐标操作的人员,包括操作人员、管理人员等。

第三条三坐标操作应按照工作流程和相关标准进行,确保数据准确性和一致性。

第四条三坐标操作人员应经过相关岗位培训和考核,持有相应的操作证书方可上岗。

第五条三坐标操作应遵循安全第一的原则,严禁违章操作和安全事故。

第六条三坐标操作应注重沟通和协作,保证信息的畅通和工作的高效。

第七条对于三坐标设备的维护和保养,应按照相关规定进行,确保设备的正常运行。

第二章三坐标操作流程第一条准备工作:1. 检查三坐标设备是否正常运行,包括电源、空压机、控制仪器等。

2. 检查工作环境是否符合要求,包括温湿度、光照等。

3. 检查测量工件是否符合要求,如材料、尺寸等。

第二条制定测量方案:1. 根据测量要求和工件特点,制定测量方案,包括测量方法、工艺参数等。

2. 确定测量参考基准和坐标系。

第三条进行测量操作:1. 将工件固定在三坐标台上,确保工件的稳定性。

2. 打开三坐标软件,输入测量参数和坐标系。

3. 进行测量操作,包括数据采集、角度测量、尺寸测量等。

4. 对于特殊工艺要求的测量,按照相关规定进行操作。

第四条整理和保存测量数据:1. 对于每次测量的数据,应进行整理和记录,包括日期、工件名称、测量参数等。

2. 保存测量数据,包括硬盘存储和纸质备份,确保数据的安全性和可查性。

第五条分析和判定测量结果:1. 对于测量结果,进行数据分析和判定,包括误差分析、偏差分析等。

2. 根据测量结果,判断工件的合格性和不合格性,制定相应的处理措施。

第六条清理和维护设备:1. 在测量结束后,及时清理测量台和测量仪器,确保设备的整洁和干净。

2. 定期对设备进行维护和保养,包括清洁、校准等,保证设备的正常运行。

第七条完成测量报告:1. 根据测量数据和分析结果,编制测量报告,包括图表、表格等。

三座标操作规范

三座标操作规范

1.目的: 为发挥仪器工作长期稳定性,并使操作员能熟练掌握该仪器的使用操
作步骤及能准确的测量出所需测的部品零件。

2.工作条件: 工作时检测室内的温度必须保持在摄氏26°C ,室内相对干湿度
80%,压缩空气压力在0.6MPa ,压缩空气在进入仪器之前必须进行干燥
处理,避免有水份进入仪器。

3.职责:
3.1 保养员:仪器的日常保养与维护。

3.2 测量员:使用三坐标检测仪。

4.操作步骤: 4.1开机步骤
4.1.1 检查室内温度及相对干湿度。

(温度26°C 干湿度80%)
4.1.2 打开空气压缩机及干燥机电源,并检查气压稳定性。

(气压0.6
MPa )
4.1.3 对仪器导轨工作面进行除尘处理。

(无水乙醇擦试)
4.1.4 开启控制检测仪器计算机.检测仪器电源。

4.1.5 打开计算机控制程序,仪器自动寻找坐标零位。

4.1.6 按照被检测零件规格型号进行检测。

4.2关机步骤 4.2.1关闭计算机检测控制程序。

4.2.2
关闭检测仪器总电源。

4.2.3 关闭计算机。

4.2.4 关闭空气压缩机。

4.2.5 关闭干燥机。

4.2.6 盖好检测仪器防尘罩。

三坐标测量机安全操作规程

三坐标测量机安全操作规程

三坐标测量机安全操作规程三坐标测量机是一种可精确测量三维物体尺寸和形状的仪器设备,广泛应用于制造业、航空航天、科研等领域。

为了保障操作人员的人身安全和设备的正常使用,必须合理规范三坐标测量机的使用方法。

以下是三坐标测量机的安全操作规程:1. 三坐标测量机的基本操作规范1.1 在进行操作之前,操作人员必须全面了解三坐标测量机的结构、技术参数和基本操作方法,熟练掌握软件及其选项,明确测量目的,准备好测量所需的量规等工具,确保安全带扣具备完好的状态。

1.2 操作人员必须仔细阅读产品说明书和操作手册并遵循所提供的指导,按照“先练习后测量”的原则进行操作。

1.3 操作人员必须本着“三查制度”严格执行,即对设备、及其附件、工具等进行的自检、预检、后检。

1.4 操作人员必须熟知设备的紧急停止按钮并随时掌握使用方法,可以随时紧急停止操作。

1.5 操作人员必须按照规定的程序对设备进行定期检修和维护,及时清洗各部位,检查设备运行状态,确保设备在良好的工作状态下。

2. 三坐标测量机操作选项安全规范2.1 在选择测量程序时,操作人员必须仔细阅读程序操作说明书并按照提示进行操作。

2.2 当前程序测量结束后,应该及时退出程序并关闭设备,离开操作间前应该按照规定进行关机和断电操作。

2.3 操作人员必须保持清醒,不能饮酒或服用可能影响思维能力的药物。

2.4 操作人员必须专注于任务,不得将担心、疲劳和其他精神状态带入操作环境中。

2.5 操作人员在操作过程中必须注意安全,禁止夹手或碰撞测量机的基座和工作台,不能触摸机器内部的任何部件。

2.6 操作人员必须注意控制操作环境的环境质量。

不能在恶劣环境下工作或在可能爆炸、火灾、高温和潮湿的环境下工作。

2.7 操作人员必须保证在操作期间设备在充足、均匀的照明下进行操作,布局开放,通风良好。

3. 应急处理规范3.1 在设备故障或操作人员不当的情况下,测量机会进入紧急停止状态,此时,操作人员必须强制停止设备,暂停操作并及时报告维修人员进行维修。

自动型三坐标安全操作及保养规程

自动型三坐标安全操作及保养规程

自动型三坐标安全操作及保养规程三坐标测量仪器是一种高精度测量工具,广泛应用于机械加工、模具制造、汽车制造等行业中。

自动型三坐标测量仪器具有测量效率高、测量精度高、测量范围广等优点,但在使用过程中也需要注意安全操作,及时进行保养维护。

本文将介绍自动型三坐标测量仪器的安全操作及保养规程。

一、自动型三坐标测量仪器的安全操作1. 环境安全在使用自动型三坐标测量仪器时,必须确保使用环境安全。

首先需要保证测量仪器的安装位置平稳,避免因安装不稳定而引起测量误差。

同时,在使用过程中要避免外界干扰的影响,如避光灯、电磁干扰等,这些都可能会影响测量的准确性。

2. 操作规范使用自动型三坐标测量仪器前应进行相关培训,确保掌握技术操作规范,如熟悉测量软件的操作界面、测量流程、基本操作等。

在操作过程中,要保持专注,严格按照规范进行操作,避免因个人操作不当而造成人身、设备等损害。

3. 维护保养要保证自动型三坐标测量仪器的长期使用效果,必须定时进行设备维护保养。

在使用后应及时清洁外表面杂物、吹除内部灰尘,并定期进行设备校验、维护保养,避免因设备故障影响测量的准确性。

二、自动型三坐标测量仪器的保养规程1. 设备清洁自动型三坐标测量仪器采用高精度元器件进行建模,因此,应定期进行清洁。

对于在未使用过程中长时间静置的三坐标测量仪器,进入使用前也应该进行清洁。

在清洁时,应按照以下步骤进行:1.首先关闭电源、断开电源线,按下启动按钮三次以确保设备停止工作。

2.用风枪或者压缩空气清洗设备表面,避免设备细小部分残留灰尘和杂物。

3.使用干净软刷清理精密传感器区域,可将灰尘吹除或用液体去污剂适当擦拭。

2. 爱护机械部分当使用自动型三坐标测量仪器时,机械部分也需要进行保养。

首先,应按照设备说明书提供的操作步骤调整机械部分的各种滑动部件,确保运作正常。

机械部分在工作时也会产生磨损,这时应该进一步保养。

1.定期检查机械运动部件,可以利用专用润滑油进行打蜡、撕裂等护理,否则机械部件在防腐剂腐蚀下会生锈。

三坐标测量机操作规范

三坐标测量机操作规范

三坐标测量机操作规范一、设备操作规范1.开机前,确定仪器平稳后方可进行操作。

2.检查三坐标测量机的各项功能是否正常,如触发系统、软件程序、测头、示波器等。

3.检查三坐标测量机的各个运动轴是否存在松动或卡滞现象。

4.启动三坐标测量机,进行系统自检,确保设备处于良好工作状态。

5.准确安装待测物体并调整固定夹具,保证测量物体稳固及正确放置。

6.保证工作环境干净整洁,禁止将杂物置于测量平台。

二、操作流程规范1.启动三坐标测量机后,根据待测物体的特点选择合适的测量方案。

2.在测量软件中输入测量参数,包括待测物体的尺寸、形状等信息。

3.选择合适的测量模式,例如点测量、线测量、面测量等。

4.对待测物体进行初步定位,使其位于测量范围内,并保持稳定。

5.进行标定操作,根据测量物体的特性,选择适当的标定体进行设定。

6.在测量软件中设置合适的测量参数,包括测量精度、测量点数等。

7.通过示波器观察测量结果,保证测量结果的稳定性和准确性。

8.进行实际测量操作,将测量头顶点精确地放置在测量物体的测量点上。

9.对测量过程中产生的异常值进行品质判断,如判断是否超过了预设公差范围。

10.保证测量物体的环境温度稳定,以免产生测量误差。

11.将测量结果导出或打印,保存相关测量信息。

三、操作注意事项1.在操作过程中,保持工作区域整洁,避免杂物干扰操作。

2.定期清洁测量机的测头和平台,并定期检查仪器的运动轴是否正常。

3.在操作过程中,避免使用过大的力量,以免损坏设备和待测物体。

4.在测量的前后,要确保待测物体的表面干净。

如有需要,可以进行清洗处理。

5.操作过程中,应避免用手直接触摸待测物体,以免影响测量的精确性。

6.调整夹具时,要保证夹具与测量平台的平行度和垂直度,以免产生偏差。

7.在进行形位公差测量时,要注意进行正确的坐标轴设置和坐标系转换。

8.操作人员在进行测量时应佩戴合适的防静电设备,并注意观察周围环境的静电情况。

9.操作人员需要熟悉并掌握测量机的操作手册,并遵循操作流程进行测量。

三坐标操作规范

三坐标操作规范

三座标测量机操作规范一、作业前环境要求:1、作业前检查坏境条件,室内清洁,室内相对湿度为45%—65%,室温为20℃±2 ℃,气压不能低于0.5MPa,电源50Hz,220V±10V。

2、保持测量机导轨清洁。

3、接通电源和气源预热半个小时,使仪器达到最佳工作状态。

二、作业程序:1、打开气源阀门,控制柜,测头控制电源,系统进入自检状态。

2、点击启动测量软件,按下SERVO PWR ON按键解开操作手柄锁。

3、选择当前加载测头。

4、弹出机器自动回零,点击“是”,并按下操作手柄上的“自动模式”,测量仪进行自动回零,观察是否有异常。

5、回零结束后点击文件新建程序。

6、按f9选择与当前一致的测头和加长杆,选择相应的测尖形态,在激活测尖列表中,如果没有与此次作业相关的测尖形态,点击添加角,调整夹角到作业所需要的角度,点击添加角完成角度添加。

7、点击测头功能上的“测量”,弹出校验测头对话框,修改至与作业需要相应的状态,点击测量,弹出“是否测量所有测头”,点击“是”,弹出“标定工具已经被移动,或者测量仪零点已经被更改”如果改了或者移动了,点击“是”,反之点击“否”如果点击了“是”则在接下来弹出的对话下点击“是”选择手柄“手动模式”对标定球采集最高点,之后按下操作手柄伤的确认键,再按下“自动模式”这时测量仪会自动进行标定。

8、标定完之后点击测头功能上的查看,看结果是否在正确允许范围之内,如果可以就进行下一步,否则重新进行标定。

9、进入工件测量阶段。

10、将需要测量的工件安装在工作台的工装上,并且调整其位置使之在测量机的测量范围之内,并且安装的位置利于测量时的观察和对测量仪的操作。

11、根据形状或图纸要求,认真符合要求的建立坐标系(1)先测量一个平面,然后按下操作手柄上的确定键,在电脑界面按下“Ctrl+Alt+A”弹出坐标系功能对话框,选择平面后点击选择“找正”左边的“Z正”然后点击“找正”,再次选择平面然后点击下面的“Z”接着点“原点”最后确定。

三坐标测量机操作规范

三坐标测量机操作规范

三坐标测量机操作规范三坐标测量仪操作规范1 范围本操作规范规定了三坐标测量的准备、测量机的操作步骤、注意事项及维护保养的要求。

本操作规范适用于公司三坐标测量机的操作。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件,仅注日期的版本适用于本文件。

凡是不注日期的引用文件,其最新版本(包括所有的修改)适用于本文件。

GB/T 16857.1:2002 产品几何量技术规范(GPS) 词汇3 术语和定义3.1 三坐标测量机本标准文件为上海万泽精密铸造有限公司所有,内部使用,拥有著作权及法律规定的任何权益。

未经授权,任何个人或组Casting版本号:A 修订日期:2018-06-28替代文件:首次发布上级文件xxxxxx编制:xxxx审核:批准:标准化发布:本标准文件为上海万泽精密铸造有限公司所有,内部使用,拥有著作权及法律规定的任何权益。

未经授权,任何个人或组轨,导轨擦拭禁用任何性质的油脂。

5.1.2开机前检查是否有阻碍机器运行的障碍物。

5.1.3零件检测时应满足下列环境要求:1) 室内温度:20℃±2℃;2) 相对湿度:35﹪~75﹪;3) 气压要求:大于0.45Mpa,小于0.75Mpa。

5.1.4检查空压气管是否接好,气管是否漏气。

气压低于规定值时,不准操作,否则会严重损坏机器。

5.1.5 被测零件在检测之前,应先清洗去毛刺,防止在加工完成后零件表面残留的冷却液及加工残留物影响测量机的测量精度及测头的使用寿命。

被测零件在测量之前应在室内恒温,如果温度相差过大就会影响测量精度。

根据零件的大小、材料、结构及精度等特点,适当选择恒温时间,以适应测量仪室内温度,减少冷热对零件尺寸的影响。

5.1.6 设备确认性能完好方可作业。

5.2 三坐标测量仪的操作本标准文件为上海万泽精密铸造有限公司所有,内部使用,拥有著作权及法律规定的任何权益。

未经授权,任何个人或组5.2.1开机操作:A. 接通系统总电源;B. 接通控制系统电源;C. 首先将空压气管开关打开;D. 待气压正常后,先打开控制柜然后打开计算机电源开关;E. 启动PC-DMIS软件,打开操作盒上的急停按钮;F. 按软件提示进行”回零”。

全三坐标测量机安全操作及保养规程

全三坐标测量机安全操作及保养规程

全三坐标测量机安全操作及保养规程1. 前言全三坐标测量机是一种高精度测量设备,常用于精密工业制造、航空、汽车制造以及机械制造等领域。

保障全三坐标测量机的安全操作和正确的保养,是保证测量结果准确可靠的重要保障。

本文将介绍全三坐标测量机的安全操作及保养规程。

2. 安全操作要求2.1 操作前准备在操作前,需要确保以下几点:1.检查设备是否处于稳定的地面,并将设备连接到正确的电源插座上。

2.确认操作人员熟悉设备的使用方法和基本结构,保证其具备操作的能力和技能。

3.清理设备表面和空间,确保测量过程不受任何阻碍。

2.2 操作过程中要遵守的规定在操作中,需要遵守以下规定:1.操作人员需要穿戴适当的劳保用品,防护眼睛和手部。

2.遵守设备的使用规范,不允许超载使用设备。

3.不允许私自更改设备参数和测量程序,防止出现误差。

4.操作人员需要始终保持注意力集中,确保操作过程的安全可靠。

2.3 操作后处理在完成操作后,需要做好以下处理:1.关闭所有的仪器和设备,清理好测量平台并做好设备保密。

2.及时备份带有测量数据的文件,确保数据的保存可靠。

3.及时对设备进行检查和维护,摆正设备并保证其处于最佳状态。

3. 设备保养规程3.1 设备定期维护全三坐标测量机需要定期进行维护,保证设备的正常使用寿命和高精度测量的准确可靠性。

维护工作包括以下几点:1.机器需要定期进行润滑和清洗,以保证机器的工作平稳和寿命长久。

2.定期检查设备的运动轨迹和机器精度,并进行调整,以保证测量的准确性。

3.定期检查设备内部电缆和马达以及光栅尺等零部件是否完好,需要及时更换损坏部件,以保证设备的最佳性能。

3.2 设备的保护和储存全三坐标测量机的保护和储存对于设备的寿命和精度都具有非常重要的作用。

具体的保护和储存措施如下:1.避免阳光直射和高温环境,以免对设备外壳和内部电路造成损害。

2.定期对设备的电路、光栅尺、驱动电机等电子元器件进行防尘保护,尽量避免元件损坏。

新型三坐标安全操作及保养规程

新型三坐标安全操作及保养规程

新型三坐标安全操作及保养规程引言三坐标检测系统是一种高精度、高稳定性的测量设备,广泛应用于机械、仪表、电子、纺织、汽车、航空等领域。

为了确保三坐标检测系统的安全运行以及保证测量结果的准确性,制定本规程。

一、操作规范1. 设备运行前的准备1.操作人员须了解三坐标检测系统的相关知识和操作方法,并经过培训和考核合格方可上岗操作。

2.仪器须正常供电,地线接好,并保证仪器周围环境干燥、无明火。

3.检查设备操作面板及控制器面板指示灯的状态是否正常,各系统的状态指示灯是否红、绿、黄灯正常闪烁,仪器外观是否清洁、无损坏,不能留下任何金属物体、液体和异物。

2. 操作步骤规范1.打开电脑,启动三坐标检测软件。

2.打开三坐标检测仪器开关,启动各系统。

3.启动各系统的自检程序。

4.对设备进行标定,调整设备至工作状态。

5.对被测件进行安装,并根据测量需求进行设置。

6.启动测量程序,进行测量。

7.测量完成后,进行数据处理,根据测量结果进行分析和判断。

8.关闭仪器开关,退出软件,关闭电脑。

3. 操作时需注意事项1.操作时保持尽可能稳定的心态,全神贯注地进行操作,严禁闲聊或走神。

2.操作人员应穿戴符合安全要求的工作服及防电静电鞋,并佩戴防护手套、眼镜等个人防护用品,防止细小金属物质等污染被测件或设备,避免任何人员伤害事故。

3.操作人员须按要求进行仪器校准和数据处理,确保正确可靠。

4.及时清洁被测件、设备以及操作台面等,保持环境整洁,防止灰尘等杂物进入系统,影响精度。

5.操作完毕后及时关闭设备开关。

二、保养规程1. 日常保养1.操作人员需保持设备清洁,保持周边环境整洁干净,避免细小颗粒进入系统内部。

2.定期检查设备各个部件,必要时清洗、更换。

3.定期检查设备各接口是否正常。

4.关机前,须确认操作软件已退出。

5.定期使用三坐标测量工具和接触式测量工具等对设备进行检测。

2. 周期性保养1.定期对设备进行全面检查,检查设备各系统运行状态,确保正常无损坏。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

三坐标测量机操作规范
(1)先打开气源(观察气压表显示是否在0.5-0.6Mpa范围之内),当三联体内水杯中油水混合物高度超过5mm时,需要手动对其放水,保持气体干燥无油污。

观察机器的供气压力正常,而三联体处压力不能调到正常值时,则需要更换滤芯。

(2)接通电源,打开空调(温度恒定要求20±2℃,每天波动不超过1℃,湿度40-70%范围之内),让空调运行一段时间后温度保持恒定。

(3)开机前用脱脂棉沾无水酒精(纯度99.9%)清洁三轴导轨面,待导轨面干燥后才能运行机器。

严禁用酒精清洁喷漆表面及RENISHAW光栅尺,请用脱脂棉或沾少量异丙酮清洁RENISHAW光栅尺。

(4)接下来打开控制柜/打开急停开关,再先打开UCC软件,再打开RationalDMIS测量软件。

(5)每次开机后先回机器零点。

再回零点前,先将测头移至安全位置,保证测头复位旋转和Z轴向上运行时无障碍。

(6)在拆装测头、测杆时要使用随机提供的专用工具,所使用的测头需要先设置。

(7)旋转测头、校验测头、自动更换测头、运行程序等操作时,保证测头运行路线上无障碍。

(8)搬放工件时,先将侧头移至安全位置,要注意工件不能磕碰工作台面,特别是机器的导轨面。

(9)程序第一次运行时要将速度降低至10~30%,并注意运行轨迹是否符合要求。

(10)计算机内不要安装任何与三坐标测量机无关的软件,以保证系统的可靠运行。

(11)测量机运行过程中,身体的任何部位都不能处于测量机的导轨区域运行范围内。

(12)加长杆和测杆一定要上紧,并且吸盘安装的位置一定要与主体一致对应(13)测量工件时,将工件在恒温室里恒温后再测量。

(14)测量机运行过程中要发生危险时,可以按下操作手柄的急停按钮,或者控制柜上的急停按钮,或者机器本身连接的急停按钮来停止操作。

(15)TP20/TP200测头吸盘对磁场敏感。

所以测量时避免与带强磁性的夹具或工件接近,或者考虑使用防磁的测头或者使用碳纤维、陶瓷测针。

(16)工作结束后,将测量机置于安全位置,退出测量软件,将应急停按钮按下后,关闭系统,将机器总气源关闭。

(17)关机顺序为:先关RationalDMIS再关UCC,关闭急停开关,关掉控制柜,关掉空调、气源和电源。

(18)测量室内环境要保持整洁、干净。
