细集料压碎值检测细则

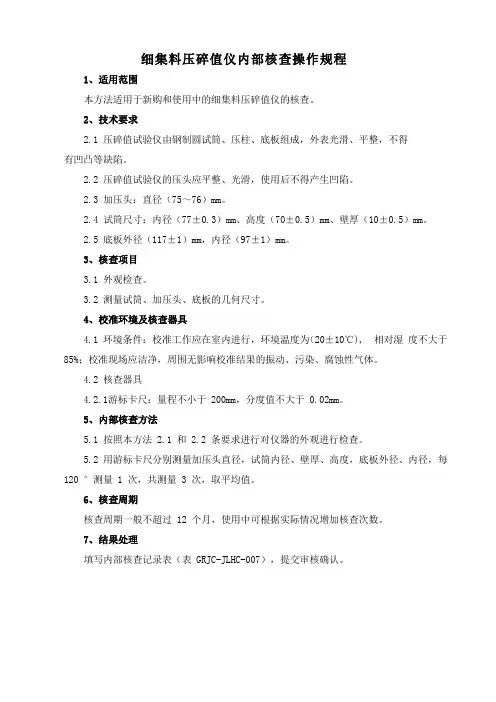

细集料压碎值仪内部核查操作规程
1、适用范围
本方法适用于新购和使用中的细集料压碎值仪的核查。
2、技术要求
2.1 压碎值试验仪由钢制圆试筒、压柱、底板组成，外表光滑、平整，不得
有凹凸等缺陷。
2.2 压碎值试验仪的压头应平整、光滑，使用后不得产生凹陷。
2.3 加压头：直径（75～76）mm。
2.4 试筒尺寸：内径（77±0.3）mm、高度（70±0.5）mm、壁厚（10±0.5）mm。
2.5 底板外径（117±1）mm，内径（97±1）mm。
3、核查项目
3.1 外观检查。
3.2 测量试筒、加压头、底板的几何尺寸。
4、校准环境及核查器具
4.1 环境条件：校准工作应在室内进行，环境温度为（20±10℃), 相对湿度不大于85%；校准现场应洁净，周围无影响校准结果的振动、污染、腐蚀性气体。
4.2 核查器具
4.2.1游标卡尺：量程不小于 200mm，分度值不大于 0.02mm。
5、内部核查方法
5.1 按照本方法 2.1 和 2.2 条要求进行对仪器的外观进行检查。
5.2 用游标卡尺分别测量加压头直径，试筒内径、壁厚、高度，底板外径、内径，每120 °测量 1 次，共测量 3 次，取平均值。
6、核查周期
核查周期一般不超过 12 个月，使用中可根据实际情况增加核查次数。
7、结果处理
填写内部核查记录表（表 GRJC-JLHC-007），提交审核确认。
表 GRJC-JLHC-007 记录编号：。
细集料压碎值
细集料压碎值
细集料压碎值是指细骨料（尺寸小于4.75mm）经压碎后的机
械性能指标之一。
细集料的压碎值一般用来评估其破碎程度和颗粒形状的好坏。
细集料压碎值的测试方法通常采用颗粒破碎试验。
在试验中，将细集料样品放入颗粒破碎试验机中，通过施加外力进行压碎，然后测量压碎后的颗粒尺寸分布。
常见的细集料压碎值指标有
D30、D60和D90。
D30表示细集料中有30%的颗粒尺寸小于该值，D60表示有60%的颗粒尺寸小于该值，D90表示有90%的颗粒尺寸小于该值。
细集料压碎值越小，颗粒尺寸分布越均匀，表明细集料的破碎程度较好。
细集料压碎值的好坏对混凝土的工作性能和强度发挥都有一定影响。
较好的细集料压碎值可以增加混凝土的流动性和强度。
因此，在使用细集料时需要根据具体工程要求选择适当的压碎值。
粗、细集料、级配碎石作业指导书
粗集料试验作业指导书编制：复核：批复：中铁十七局集团第一工程有限公司工程检测中心细集料试验作业指导书编制：复核：批复：中铁十七局集团第一工程有限公司工程检测中心级配碎石试验作业指导书编制：复核：批复：中铁十七局集团第一工程有限公司工程检测中心目录1技术指标及要求 (1)1.1混凝土用粗集料 (1)1.2路面基层用集料（水泥稳定粒料） (3)1.3沥青混合料用粗集料 (4)2主要参数试验细则 (7)2.1粗集料筛分试验 (7)2.2含泥量及泥块含量试验 (10)2.3粗集料密度及吸水率试验(网篮法) (12)2.4粗集料堆积密度及空隙率试验 (15)2.5针片状颗粒含量(规准仪法) (19)2.6针片状颗粒含量试验(游标卡尺法) (20)2.7粗集料压碎值试验 (21)2.8粗集料磨耗试验（洛杉矶法） (22)2.9粗集料对沥青粘附性试验 (24)2.10粗集料含水率快速试验（酒精燃烧法） (25)2.11粗集料有机物含量 (26)2.12粗集料硫化物和硫酸盐含量 (27)2.13粗集料坚固性 (29)2.14粗集料岩石抗压强度 (31)2.15碱集料反应 (32)2.16粗集料冲击值试验 (33)2.17粗集料磨光值试验 (35)2.18粗集料超逊径颗粒含量试验 (38)2.19粗集料抑制碱骨料反应有效性试验 (39)公路工程用粗集料试验1技术指标及要求1.1混凝土用粗集料1．颗粒级配粗集料应按最大公称粒径的不同,采用2～4个粒级的集料进行掺配,并应符合表4-1的要求。
粗集料颗粒级配范围表1-12．主要技术指标(1)桥涵隧道结构混凝土用粗集料技术指标应符合表1-2规定。
碎石或卵石主要技术要求(JTG/T F050—2011)表1-2粗集料主要技术指标(JTG F30—2003)表1-31.2路面基层用集料（水泥稳定粒料）1.颗粒级配用于底基层的碎石最大粒径为37.5mm，用于基层的碎石最大粒径为31.5mm，碎石颗粒应接近立方体；细集料质地应坚硬、耐久、洁净，并具有良好级配，其合成级配应符合设计要求，一般参见表1-4的要求。
细集料
2-1 细集料的技术性质—物理性质
砂石材料密度概念小结
2-2 细集料的技术性质—级配
采用标准套筛对集料进行过筛分析，以确定集料粗细颗粒的分布即级
配就是所谓筛分试验。通过筛分试验，求得集料试样的级配参数。
以细集料的筛分为例： 在筛分试验中，分别称量500g砂样充分过筛，根据砂样存留在各筛上
的筛余质量，分别计算出分计筛余百分率、累计筛余百分率、通过百率。
请同学们观看试 验过程的演示：
细集料的检测技术—课后思考题
简述下列各试验的流程, 并写出相应的精度及结果整理。
⑴细集料表观密度试验； ⑵细集料堆集密度试验；======试验(一)
⑶细集料筛分试验
细集料的检测技术
可以休息一会了，下面的 工作由大家在实训室完成。 我会很好的配合你们
各筛的分计筛余百分率，%
p
i
通过百分率
：是指通过某号筛的试样质量占试样总质量的百分率，即
100与某号筛累计筛余百分率之差。
式中：Ai —— 某号筛的累计筛余百分率，%
2-2 细集料的技术性质—级配
总称量500g
筛析法：一套标准筛。
（旧筛方孔）5.0 mm——4.75mm （新）
2.5 mm—— 2.36mm
3.装填密度：装样方法不同可为堆积密度、振实密度和捣实密度
ρ
空隙率：集料在某种装填状态下的空隙体积(含开口孔隙)占装填体积的
物理常数 百分率 粗集料的骨架间隙率：通常指4.75mm以上粗集料颗粒间的空隙体积的百 分含量。其大小用于确定混合料中细集料和结合 料的数量，评价集料的骨架结构。 细集料的棱角性：由在一定条件下测定的空隙率表征。 石料和集料涉及多种密度，现将这些密度归纳在下页表中：

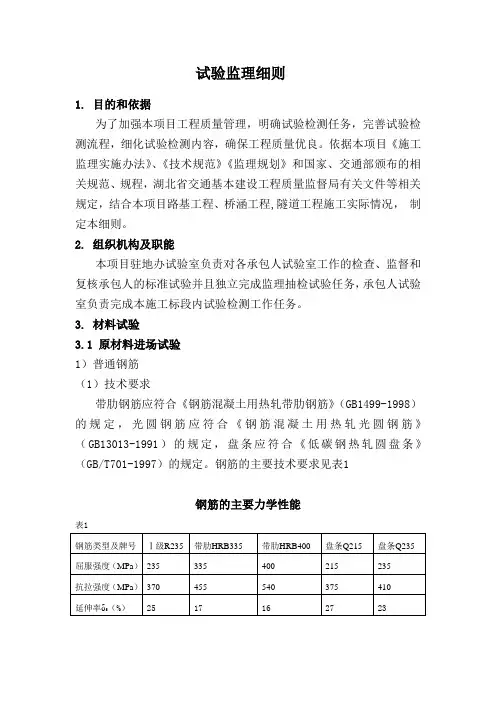

试验细则
试验监理细则1. 目的和依据为了加强本项目工程质量管理，明确试验检测任务，完善试验检测流程，细化试验检测内容，确保工程质量优良。
依据本项目《施工监理实施办法》、《技术规范》《监理规划》和国家、交通部颁布的相关规范、规程，湖北省交通基本建设工程质量监督局有关文件等相关规定，结合本项目路基工程、桥涵工程,隧道工程施工实际情况，制定本细则。
2. 组织机构及职能本项目驻地办试验室负责对各承包人试验室工作的检查、监督和复核承包人的标准试验并且独立完成监理抽检试验任务，承包人试验室负责完成本施工标段内试验检测工作任务。
3. 材料试验3.1 原材料进场试验1）普通钢筋（1）技术要求带肋钢筋应符合《钢筋混凝土用热轧带肋钢筋》（GB1499-1998）的规定，光圆钢筋应符合《钢筋混凝土用热轧光圆钢筋》（GB13013-1991）的规定，盘条应符合《低碳钢热轧圆盘条》（GB/T701-1997）的规定。
钢筋的主要技术要求见表1钢筋的主要力学性能表1（2）取样及试验各合同段在采购前应通知驻地办试验工程师到生产厂家对其生产规模，生产能力，运距，生产许可等进行检查，并在厂家仓库（按同品种、同等级、同一截面尺寸、同炉号为一批）同时截取原材样品4根和焊接样品3根，进行拉伸、冷弯和可焊性试验，检验合格后方可决定采购和配送。
钢筋进场后各合同段应提供厂家的质保资料和自检试验报告，承包人按同牌号、同厂家、同规格、同批号和供应数量组成检验批次，60t以下按一个批次，60t以上按2个或2个以上批次。
每个批次任选2根钢筋，截取原材样品4根，其中2根用于拉伸试验（屈服强度、拉伸强度和延伸率）；2根用于冷弯试验；如果有1件样品试验失败或不符合表1要求，另取4个样品再做试验。
如果再有1件样品试验结果仍不符合要求，则该批钢筋判为不合格。
试验方法执行《金属材料室温拉伸试验方法》（GB/T228-2002）、《金属材料冷弯试验方法》（GB/T232-1999）、《钢筋焊接接头拉伸试验方法标准》（GB/T2651-2008）。

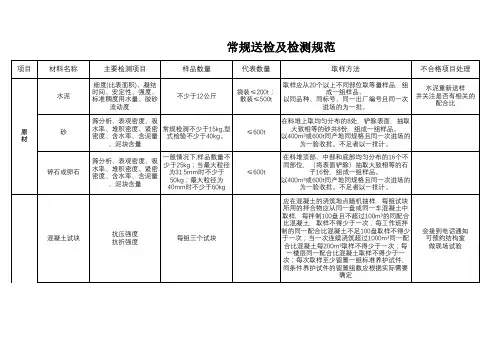

常规送检及检测规范
≤60吨
以同牌号、同炉罐号、同等级品种、同规 格、同进场时间的不大于60t的钢材为一 批，抽取一组样品。宽度不小于600mm扁平 材，拉伸试验取横向试样，宽度小于600mm 扁平材、型材、棒材取纵向试样。弯曲试 样应至少保留一个表面。取样位置应在钢 板宽度1/4处切取试样，如钢板宽度不足， 试样中心可以内移。当样品厚度小于30mm 时，取样为全厚度；当样品大于30mm时， 取样厚度为30mm。样品宽度为30mm，长度 为500mm。
普通砂浆配合比
水泥、砂分别不少于 10kg、50kg。
水泥10kg、砂20kg、防 水剂2kg(纯粹做圆试块 的用量)。若包括其它 抗渗(防水)砂浆配合比 物理性能检测，共需要 水泥20kg,砂50kg，防 水剂5kg
一般同一工程，防水砂浆原材料若没有发 生变化，至少要做一组防水(抗渗)砂浆配 合比设计试验。另原材料的水泥报告有效 期3个月；砂累计用量超600吨要重新送检
重新送样
烧 结 瓦 、 混 凝 土 瓦
烧结瓦
23片
≤35000块
重新送样
混凝土瓦
抗弯曲性能(承载力)、 抗冻性、吸水率
20片
≤35000块
若有一项指标不符合 规定， 允许对不合格项进行 单项的双倍复验，两 组结果均合格则判定 合格
在同批中任取尺寸和外 断裂拉伸强度、扯断伸 高分子防水卷材 观合格的卷材1卷，截 长率、撕裂强度、不透 去端头300mm，纵向截 水性 取2m。 防 水 材 料 距端部2000mm处纵向切 沥青复合胎柔性 不透水性、耐热度、拉 取长为1000mm的全幅卷 防水卷材 力、柔度、断裂延伸率 材一块。 拉力、最大拉力延伸率 以同一类型、同一规格 改性沥青防水卷 、不透水性、低温柔度 10000平米为一批，不 材(SBS、APP) 、耐热度、撕裂强度 足10000平米时亦为一 批。 对于边长小于600mm的 砖，样本量至少30块且 面积不小于1平米；对 尺寸偏差、表面质量、 于边长不小于600mm的 吸水率、破坏强度、断 砖，样本量至少5块， 裂模数、抗冻性。 另从整块样本中裁20块 长不大于300mm，宽为 45或60mm的小样。 厚68mm以下，宽裁成 100，长=(10×厚 +50mm) 大理石、花岗岩 弯曲性能、吸水率 厚68mm以上，宽裁成 1.5倍厚，长同上 石 灰 灰、 粉 煤 石灰 钙镁含量 5kg
第五部分 集料的各种试验项目
105+5）中烘干冷却备用。
：1）准确称量烘干试样500g（m1精确0.5g），置于套筛10min。
然后取出套筛，再按筛孔大1%时为止，逐个分筛。
2）称量每个筛余试样的质量。
要求称量精确至0.5g，1%。
沥青路面用细集料（天然砂、人工砂、石屑）确称取烘干试样约500g.将试样置于洁净容器中，加足够数量的洁净水，将集将容器中悬浮液倒入用1.18mm筛及0.075mm的套筛将全部集料用水冲入搪瓷盘中，放入烘箱烘干称重。
将干料置于套筛上后，置于摇筛机上，摇筛约10min,并称取每层筛余量。
（精确0.5g 筛前和筛后相差1%）。
计算：分计筛余率、累计筛余率、质量通过率；精确绘制级配曲线；(水泥砼用砂)计算细度模数+A0.315+A0.63+A1.25+A2.5)-5A5 /100-5A50.16(沥青路面用砂)计算细度模数+A0.3+A0.6+A1.2+A2.36+A4.75)/1000.16要求平行做两次，两次差值不应大于0.2，否则重做二、细集料含泥量试验（T 0333-2000筛洗法）：测定细集料中粒径小于0.075mm的尘屑、：天平、烘箱、方孔筛0.075mm1.25mm(或四分法取样，烘干、冷却称取约400g的试样两份。
将试样置于筒中，加入洁净的水，使水面高出砂面约，浸泡24h，然后用手淘洗，将悬浮液滤去0.075mm的再次加水于筒中，直至筒内水洁净为止。
筒中干净的砂装入浅盘，放入烘箱烘干、冷却称重M。
计算： Q=(400-M)/400 x100 精确0.1%要求平行做两次，取两次平均值，两次差值不应大于三、细集料泥块含量试验（T0335-1994）测定水泥砼用砂中颗粒大于1.25mm的泥：天平、烘箱、方孔筛0.63mm（或0.6mm）（或1.18mm）取2500g试样四分法，置于烘箱烘干、冷却，用筛筛分，取筛上的砂约400g分两份。
取一份200g置于容器中，并注入洁净的水，使水面高200mm，拌匀、浸泡24h，然后用手在水中捻碎泥块，（0.6mm）筛洗，直至水洁净为止。
细集料压碎值检测细则
细集料压碎值试验一、术语解释1.1细集料fine aggregate在沥青混合料中，细集料是指粒径小于2.36mm的天然砂、人工砂（包括机制砂）及石屑；在水泥混凝土中，细集料是指粒径小于4.75mm的天然砂、人工砂。
二、参考规范《公路工程集料试验规程》（JTG E42-2005）《建筑用砂》（GB/T 14684-2001）三、目的与适用范围细集料压碎指标用于衡量细集料在逐渐增加的荷载下抵抗压碎的能力，以评定其在公路工程中的适用性。
四、仪器设备(1)压力机：量程50kN～1000kN，示值相当误差2％，应能保持1kN／s的加荷速率。
(2)天平：感量不大于1g。
(3)标准筛。
(4)细集料压碎指标试模：由两端开口的钢制圆形试筒、加压块和底板组成，其形状和尺寸见图1，压头直径75㎜，金属筒试模内径77㎜，试模深70㎜。
试筒内壁、加压头的底面及底板的上表面等与石料接触的表面都应进行热处理硬化，并保持光滑状态。
(5)金属捣棒：直径10㎜，长500㎜，一端加工成半球形。
图1 细集料压碎指标试模(尺寸单位：㎜)a)圆筒；b)底盘；c)加压头五、试验操作流程图六、试验步骤6.1试验准备6.1.1采用风干的细集料样品，置烘箱中于105℃±5℃条件下烘干至恒重，通常不超过4h，取出冷却至室温。
后用4.75㎜、2.36㎜至0.3㎜各档标准筛过筛，去除大于4.75㎜部分。
分成4.75㎜～2.36㎜、2.36㎜~1.18㎜、1.18㎜~0.6㎜、0.6㎜~0.3㎜4组试样，各组取1000g备用。
6.1.2称取单粒级试样330g。
准确至1g。
将试样倒入已组装成的试样钢模中，使试样距底盘面的高度约为50㎜。
整平钢模内试样表面，将加压头放人钢模内，转动1周。
使其与试样均匀接触。
6.2操作步骤6.1将装有试样的试模放到压力机上。
注意使压头摆平，对中压板中心。
6.2开动压力机，均匀地施加荷载，以500N／s的速率，加压至25kN，稳压5s，以同样的速率卸荷。
路基路面现场测试规程
路基路面现场测试规程1、土颗粒分析、液限、塑性指数、承载比CBR、最大干密度、最佳含水量、天然含水量（1）开工前检验一次，施工过程中每5000m³检验一次。
（2）天然含水量：压实前随时检测开工前检验一次，施工过程中每25000m³检验一次按T0101-2007、T0102-2007要求取具有代表性的样品。
编织袋、100kg2、细集料（水泥混凝土用）筛分、含泥量、泥块含量每批次进场检验一次，每检验批代表数量不得超过400m³或600t。
按T0301-2005取样。
先铲除表面处无代表性的部分，然后在料堆的顶部、中部、底部取得大致相等的若干份组成一组试样。
抽检混合料合成级配时也可在拌和楼直接取料。
编织袋，10kg3、粗集料（水泥混凝土用）筛分、含泥量、针片状颗粒含量、压碎值每批次进场检验一次，每检验批代表数量不得超过400m³。
编织袋，筛分等30kg，压碎值料10kg4、集料（水泥稳定或级配碎石）筛分、含泥量、针片状含量、压碎值、颗粒组成（合成级配），塑性指数每批次进场检验一次，每检验批代表数量不得超过1000m³。
编织袋，30kg5、粗集料（沥青混凝土用）颗粒组成、针片状含量、含泥量（小于0.075mm 颗粒含量）、压碎值、密度及吸水率每批次进场检验一次，每检验批代表数量不得超过1000m³。
编织袋，筛分30kg，压碎值料10kg粘附性、石料酸碱性、软石含量必要时做。
必要时做。
6、细集料（沥青混凝土用）颗粒组成、含泥量（小于0.075mm含量）、砂当量、密度每批次进场检验一次，每检验批代表数量不得超过500m³。
按JTGE42-2005要求取具有代表性的样品。
编织袋，10kg棱角性必要时做。
必要时做7、粗集料（国标GB/T 14685-2011）按同分类、类别、公称粒级及日产量每600t为一批，不足600t亦为一批，日产量超过2000t，按1000t为一批，不足1000t亦为一批。
材料检测频率及标准
附件2：材料检测频率及标准底基层天然砂砾表2-1序号检测项目单位检测频率指标1 颗粒分析1次/500m3 满足级配要求2 小于0.075mm颗粒含量，不大于% 1次/500m3 53 堆积密度、表观密度、空隙率一个料源1次实测记录4 压碎值，不大于% 1次/500m3 26注：表内为施工单位检测频率，中心试验室检测频率为1次/1000m3基层碎石表2-2 检测项目单位检测频率指标石料压碎值，不大于% 1次/500m326堆积密度、表观密度、空隙率一个料源2次实测记录针片状颗粒含量，不大于% 1次/500m3180.075mm以下粉尘含量，不大于% 1次/500m3 2软石含量，不大于% 必要时做 5 颗粒分析1次/500m3满足级配要求注：表内为施工单位检测频率，中心试验室检测频率为1次/1000m3；基层水泥(P.O 42.5) 表2-3序号检测项目频率标准1 胶砂强度1次/200t/袋装1次/500t/散装抗折强度(MPa)3天≥3.528天≥6.5抗压强度(MPa)3天≥17.028天≥42.52 凝结时间1次/200t/袋装1次/500t/散装初凝时间min ≥180终凝时间min 360≤min≤6003 细度1次/200t/袋装1次/500t/散装比表面积≥300m2/kg4 标准稠度用水量1次/200t/袋装1次/500t/散装不宜＞28%5 安定性1次/200t/袋装1次/500t/散装雷氏夹或蒸煮法检验必须合格注：散装水泥检测频率施工单位及中心试验室相同，袋装水泥中心试验室为50%桥涵粗集料 表2-4检测项目单位 检测频率 指标 石料压碎值≤C35不大于 % 1次/400m 3 16 12 ≥C40不大于松散堆积密度不小于 ｇ/cm 3 2次/规格 1.35 表观密度，不小于 ｇ/cm 3 2次/规格 2.50 空隙率，不大于 % 2次/规格 47 吸水率，不大于 % 必要时做 2.0 坚固性，不大于% 必要时做 3 针片状含量≥C 30,不大于% 1次/400m 3 15 小于2.5mm 颗粒含量，不大于% 必要时做 5 软石含量，不大于% 必要时做 3.0 颗粒分析1次/400m 3满足级配要求注：表内为施工单位检测频率，中心试验室检测频率为1次/800m 3；桥涵细集料 表2-5检测项目 单位 检测频率 指标 颗粒分析 1次/400m 3 中砂 松散堆积密度，不小于 ｇ/cm 3 2次/规格 1.35 表观密度，不小于 ｇ/cm 3 2次/规格 2.50 空隙率，不大于% 2次/规格 47 坚固性(大于0.3mm 部分)不大于 % 必要时做 8 含泥量(＜0.075mm 的含量)，不大于% 1次/400m 3 3 云母含量 % 必要时做 <2 有机质含量必要时做合格注：表内为施工单位检测频率，中心试验室检测频率为1次/800m 3；钢筋(拉伸) 表2-6检测项目 单位 检测频率 指标 屈服点 MPa 1次/60t.批 符合GB1499.1-2008 GB1499.2-2007 标准要求抗拉强度 MPa 1次/60t.批 伸长率 % 1次/60t.批 冷弯1次/60t.批 反向弯曲正弯450反弯2301次/60t.批注：表内为施工单位与中心试验室检测频率；钢筋(焊接)表2-7 检测项目单位检测频率指标抗拉强度MPa 1次/300头符合JGJ18-2012标准要求冷弯1次/300头注：表内为施工单位与中心试验室检测频率；附件3：路面基层碎石规格及水泥稳定材料级配范围要求1、基层料碎石生产规格(mm)：0-5、5-10、10-20、20-30。
(完整word版)细集料压碎值检测细则
细集料压碎值试验一、术语解释1.1细集料fine aggregate在沥青混合料中，细集料是指粒径小于2.36mm的天然砂、人工砂（包括机制砂）及石屑；在水泥混凝土中，细集料是指粒径小于4.75mm的天然砂、人工砂。
二、参考规范《公路工程集料试验规程》（JTG E42-2005）《建筑用砂》（GB/T 14684-2001）三、目的与适用范围细集料压碎指标用于衡量细集料在逐渐增加的荷载下抵抗压碎的能力，以评定其在公路工程中的适用性。
四、仪器设备(1)压力机：量程50kN～1000kN，示值相当误差2％，应能保持1kN／s的加荷速率。
(2)天平：感量不大于1g。
(3)标准筛。
(4)细集料压碎指标试模：由两端开口的钢制圆形试筒、加压块和底板组成，其形状和尺寸见图1，压头直径75㎜，金属筒试模内径77㎜，试模深70㎜。
试筒内壁、加压头的底面及底板的上表面等与石料接触的表面都应进行热处理硬化，并保持光滑状态。
(5)金属捣棒：直径10㎜，长500㎜，一端加工成半球形。
图1 细集料压碎指标试模(尺寸单位：㎜)a)圆筒；b)底盘；c)加压头五、试验操作流程图六、试验步骤6.1试验准备6.1.1采用风干的细集料样品，置烘箱中于105℃±5℃条件下烘干至恒重，通常不超过4h，取出冷却至室温。
后用4.75㎜、2.36㎜至0.3㎜各档标准筛过筛，去除大于4.75㎜部分。
分成4.75㎜～2.36㎜、2.36㎜~1.18㎜、1.18㎜~0.6㎜、0.6㎜~0.3㎜4组试样，各组取1000g备用。
6.1.2称取单粒级试样330g。
准确至1g。
将试样倒入已组装成的试样钢模中，使试样距底盘面的高度约为50㎜。
整平钢模内试样表面，将加压头放人钢模内，转动1周。
使其与试样均匀接触。
6.2操作步骤6.1将装有试样的试模放到压力机上。
注意使压头摆平，对中压板中心。
6.2开动压力机，均匀地施加荷载，以500N／s的速率，加压至25kN，稳压5s，以同样的速率卸荷。
《公路工程集料试验规程》(JTGE42-2005)
中华人民共和国行业标准公路工程集料试验规程Test Methods of Aggregate for Highωay EngineeringJTG E42—2005主编单位：交通部公路科学研究所批准部门：中华人民共和国交通部施行日期：2005年08月01日人民交通出版社2005·北京中华人民共和国交通部公告第3号关于发布《公路工程水泥及水泥混凝土试验规程》(JTG E30—2005)、《公路工程岩石试验规程》(JTG E41—2005)、《公路工程集料试验规程》(JTG E42—2005)的公告现发布《公路工程水泥及水泥混凝土试验规程》(JTG E30-2005)、《公路工程岩石试验规程》(JTG E41-2005)和《公路工程集料试验规程》(JTG E42-2005)、自2005年8月1日起施行。
原《公路工程水泥混凝土试验规程》(JTJ 053-94)《公路工程石料试验规程》(JTJ 054-94)和《公路工程集料试验规程》(JTJ 058-2000)同时废止。
《公路工程水泥及水泥混凝土试验规程》(JTG E30-2005)与《公路工程集料试验规程》(JTG E42-2005)由交通部公路科学研究所主编，《公路工程岩石试验规程》(JTG E41-2005)由中交第二公路勘察设计研究院主编。
规程的管理权和解释权归交通部，日常的具体解释和管理工作由主编单位负责。
请各有关单位在实践中注意积累资料，总结经验.及时将发现的问题和修改意见函告规程主编单位(交通部公路科学研究所，北京市海淀区西土城路8号，邮政编码：100088；中交第二公路勘察设计研究院，武汉市汉阳区鹦鹉大道498号，邮政编码：430052)，以便修订时参考。
特此公告。
中华人民共和国交通部二〇〇五年三月三日前言原《公路工程集料试验规程》(JTJ 058-2000)(以下称原规程)，由交通部公路科学研究所主编，是在1994年版的基础上修订而成的。
检测培训《粗、细集料试验、矿料级配设计》07-11-6
5. 坚固性
除前述的将原岩加工成规则试块进行 抗冻性和坚固性试验外，对已轧制成的碎 石或天然卵石，亦可采用规定级配的各粒 级集料，按现行《公路工程集料试验规程 JTG E42—2005》规定，选取规定数量的 集料，分别装在金属网篮中浸入饱和硫酸 钠溶液中进行干湿循环试验。经一定的循 环次数后，观察其表面破坏情况，并用质 量损失百分率来计算其坚固性。
分计筛余、累计筛余和通过量的关系
筛孔尺寸 /mm
d0 = Dmax d1 d2 d3 d4 d5 ┇ dk ┇ dn
存留质量/g
m0 = 0 m1 m2 m3 m4 m5 ┇ mk ┇ mn
分计筛余/%
α 0=0 α 1 α 2 α 3 α 4 α 5 ┇ α k ┇ α n A0 = 0 A1 = α A2 = α A3 = α A4 = α A5 = α
3. 级配(Gradation)
级配:
粗集料中各组成颗粒的分级和搭配称为 级配，级配通过筛分试验确定。
集料级配有关的参数：分计筛余百分率、 累计筛余百分率和通过百分率。
1、分计筛余百分率 是指某号筛上的筛余质量占试样总质量百分率
2、累计筛余百分率 是指某号筛的分计筛余百分率和大于该号筛的各筛 分计筛余百分率之总和 3、通过百分率 是指通过某号筛的试样质量占试样总质量的百分 率，即100与某号筛累计筛余百分率之差
a
0
m0 m1 m2
T
(2)细集料的毛体积密度、表干密度（饱和面干密度）、 吸水率 [细集料毛体积密度、表干密度测定方法]：按照《公路 工程集料试验规程JTG E42—2005》规定，将细集料在 水中浸24h，使开口孔隙饱水，再适当蒸发表面水后放 人饱和面干试模，提起饱和面于试模后要求饱和面干试 样的塌陷形状如图1－8，立即称取饱和面干试样质量m3， 迅速放人容量瓶中，将水加满，称其质量m2。倒出容量 瓶中的水和细集料并装满水，称得容量瓶装满水的质量 为m1，将倒出的细集料在规定条件(105℃±5℃烘干至 恒重)下烘干后称其质量为m0。按式(1—25)和式(1—26) 计算出毛体积密度ρb、表干密度ρs。
《公路工程集料试验规程》(JTGE42-2005)
中华人民共和国行业标准公路工程集料试验规程Test Methods of Aggregate for Highωay EngineeringJTG E42—2005主编单位：交通部公路科学研究所批准部门：中华人民共和国交通部施行日期：2005年08月01日人民交通出版社2005·北京中华人民共和国交通部公告第3号关于发布《公路工程水泥及水泥混凝土试验规程》(JTG E30—2005)、《公路工程岩石试验规程》(JTG E41—2005)、《公路工程集料试验规程》(JTG E42—2005)的公告现发布《公路工程水泥及水泥混凝土试验规程》(JTG E30-2005)、《公路工程岩石试验规程》(JTG E41-2005)和《公路工程集料试验规程》(JTG E42-2005)、自2005年8月1日起施行。
原《公路工程水泥混凝土试验规程》(JTJ 053-94)《公路工程石料试验规程》(JTJ 054-94)和《公路工程集料试验规程》(JTJ 058-2000)同时废止。
《公路工程水泥及水泥混凝土试验规程》(JTG E30-2005)与《公路工程集料试验规程》(JTG E42-2005)由交通部公路科学研究所主编，《公路工程岩石试验规程》(JTG E41-2005)由中交第二公路勘察设计研究院主编。
规程的管理权和解释权归交通部，日常的具体解释和管理工作由主编单位负责。
请各有关单位在实践中注意积累资料，总结经验.及时将发现的问题和修改意见函告规程主编单位(交通部公路科学研究所，北京市海淀区西土城路8号，邮政编码：100088；中交第二公路勘察设计研究院，武汉市汉阳区鹦鹉大道498号，邮政编码：430052)，以便修订时参考。
特此公告。
中华人民共和国交通部二〇〇五年三月三日前言原《公路工程集料试验规程》(JTJ 058-2000)(以下称原规程)，由交通部公路科学研究所主编，是在1994年版的基础上修订而成的。
最新集料(粗集料+细集料)试验检测一整套记录表单
第 页，共 页 BGLQ02002F
检测单位名称（专用章）： 施工/委托单位
报告编号：
工程名称
工程部位/用途
规格型号
检测依据
取样位置
环境条件
温度： ℃ 湿度： ％
样品信息
主要仪器设备名称及 编号
颗粒分析
委托编号 委托人 来样日期 试验日期 判定依据 代表数量 产地/厂家
筛孔尺寸
筛
（mm） 37.5 31.5 26.5 19.0 16.0 13.2 9.5 4.75 2.36 1.18 0.6 0.3 0.15 0.075 底
2
检测：
记录：
复核：
日期：
年
月
粗集料含泥量、泥块含量试验检测记录表
检测单位名称：
记录编号：
工程部位/用途
委托/任务编号
样品名称
样品编号
规格型号
来样日期
检测依据
样品描述
判定依据
试验地点
试验条件
温度： ℃ 湿度： %
试验日期
主要仪器设备名称及编号
试验次数
1
试验前烘干试样质量 m0(g)
含泥量
试验后烘干试样质量 m1(g) 碎石或砾石的含泥量测值 Qn(%)
含水率平均值 ω(%)
附加声明：
检测： 日
记录：
复核：
日期：
年
月
第 页，共 页
粗集料含水率试验检测记录表(酒精燃烧法）
检测单位名称： 工程部位/用途
记录编号：
委托/任务编号
样品名称
样品编号
规格型号
来样日期
检测依据
样品描述
判定依据
试验地点
试验条件
公路工程集料试验规程(宣贯与培训)
二、术语和符号
2、堆积密度 bulk density
单位体积(含物质颗粒固体及其闭口、开口孔隙体积及颗粒间空隙体积)物质 颗粒的 质量。有干堆积密度及湿堆积密度之分。（2005版）
水泥、外加剂等混凝土组成物及环境中的可溶性碱(钠、钾的氢氧化物)与集 料中某 些矿物在潮湿环境下缓慢发生并导致混凝土膨胀开裂至破坏的化学 反应，可分为碱-硅酸 反应和碱-碳酸盐反应。（2024版）
二、术语和符号
7、混合砂 blend sand、石料磨光值 polished stone value、 石料冲击值 aggregate impact value、石料磨耗值 weared stone value、石料压碎值 crushed stone value、砂 率 sand percentage、针片状颗粒 Hat and elongated particle in coarse aggregate、标准筛 standard test sieves、细度模数 fineness modulus。
2024版新标准中取消以上术语。
二、术语和符号
8、钢渣 steel slag 由碱性氧气转炉钢渣或电弧熔炉炼钢过程中排出的液态熔渣经冷却固化后成为 钢 渣，主要成分硅酸盐、铁酸盐。（2024版新增）
9、重矿渣 air-cooled blast furnace slag 风冷高炉重矿渣的简称，高炉熔渣经空气自然冷却后得到的渣。（2024版新增） 10、恒重 constant mass 烘干过程中，在规定温度条件下间隔不小矛3h 的连续两次称量，其质量变化不 大于 0.1%达到恒重。（2024版新增）
新版《公路路面基层施工技术细则》的修订内容
为指导后续水泥稳定碎石基层施工，我监理组工地试验室特组织试验室内部人员对《公路路面基层施工技术细则》进行学习。
学习人员签名：日期：新版《公路路面基层施工技术细则》的修订内容1.提高了基层用粗集料的压碎值指标要求，增加了软石含量、针片状颗粒含量、粉尘含量等指标。
2.增加了细集料技术要求。
3.增加了高速公路和一级公路路面基层混合料生产时材料分档的数量要求和规格要求。
4.提出采用间断、密实型的级配构成原理，改进无机结合料稳定级配碎石或砾石等材料的级配设计方法。
①无机结合料材料的组成设计包括原材料检验、混合料的目标配合比设计、混合料的生产配合比设计和施工参数确定四部分。
目标配合比设计中应选择不少于5个结合料剂量，分别确定最大干密度和最佳含水率，并测定技术性能（90d或180d龄期弯拉强度和抗压回弹模量、7d无侧限抗压强度），确定满足设计要求的最佳剂量.②水泥稳定级配碎石或砾石级配范围4.增补了水泥粉煤灰稳定材料的技术要求。
5.补充完善了级配碎石材料设计和施工工艺要求。
6.提高了无机结合料稳定材料的强度标准，增加了目标配合比和生产配合比设计内容与要求。
①在目标配合比设计中，增加了高速公路和一级公路应验证所用材料的7d龄期无侧限抗压强度与90d或180d龄期弯拉强度关系。
②在生产配合比中，拌合设备的调试和标定应包括料斗称量精度的标定，结合料剂量的标定和拌和设备加水量的控制.按各档材料的比例关系，设定相应的称量装置,调整拌合设备各料仓的进料速度.通过混合料中实际含水率的测定，确定施工过程中水流量计的设定范围。
7.提高了基层和底基层施工压实度标准.度，不少于3次平行试验,且相互之间的最大干密度差值不大于0。
02g/cm3.8.提高了无机结合料稳定材料的拌合设备和工艺要求。
①装水泥的料仓应密闭、干燥,同时内部应装有破拱装置.对高速公路，水泥料仓应配备计重装置，不宜通过电机转速计量水泥的添加量。
②气温高于30℃时，水泥进入拌缸温度宜不高于50℃；高于50℃时应采取降温措施。
细集料压碎值仪校验规程
细集料压碎值仪校验规程
1、目的
本方法适用于集料压碎值试验仪的校验。
2、技术要求
2.1集料压碎值试验仪由钢制圆形试筒、压柱和底板组成。
2.1.1试筒内径为76.75土0.5mm，高度为69.45mm土0.2mm，壁厚为10mm土0.2mm。
2.1.2压柱总长为80mm土82mm，压头直径为75.45土0.2mm，压杆直径为4
3.62mm，压头厚度15.45mm土0.2mm。
2.1.3底板直径为97.05土0.5mm，中间部分厚度为10-15mm，边沿厚度为10.35mm土0.2mm。
2.2试验仪结构应保证试筒与压柱及底板等具有足够的定位面，且能正确定位。
2.3试验仪在试验过程中不得产生变形。
3、校验方法：
3.1尺寸测量：用游标卡尺测定试验仪的各种尺寸，准确至0.2mm，内径及直径取十字对称上下2个断面4次测定结果的平均值，长度及厚度取十字对称4次测定结果的平均值。
4、校验用计量器具：
使用经有权威机构检定，并在有效期内的游标卡尺。
5、校验周期
为1周年。
6、记录
细集料压碎指标测定仪校验记录
细集料压碎指标测定仪校验记录。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
细集料压碎值试验
一、术语解释
1.1细集料fine aggregate
在沥青混合料中，细集料是指粒径小于2.36mm的天然砂、人工砂（包括机制砂）及石屑；在水泥混凝土中，细集料是指粒径小于4.75mm的天然砂、人工砂。
二、参考规范
《公路工程集料试验规程》（JTG E42-2005）
《建筑用砂》（GB/T 14684-2001）
三、目的与适用范围
细集料压碎指标用于衡量细集料在逐渐增加的荷载下抵抗压碎的能力，以评定其在公路工程中的适用性。
四、仪器设备
(1)压力机：量程50kN～1000kN，示值相当误差2％，应能保持1kN／s的加荷速率。
(2)天平：感量不大于1g。
(3)标准筛。
(4)细集料压碎指标试模：由两端开口的钢制圆形试筒、加压块和底板组成，其形状和尺寸见图1，压头直径75㎜，金属筒试模内径77㎜，试模深70㎜。
试筒内壁、加压头的底面及底板的上表面等与石料接触的表面都应进行热处理硬化，并保持光滑状态。
(5)金属捣棒：直径10㎜，长500㎜，一端加工成半球形。
图1 细集料压碎指标试模(尺寸单位：㎜)
a)圆筒；b)底盘；c)加压头
五、试验操作流程图
六、试验步骤
6.1试验准备
6.1.1采用风干的细集料样品，置烘箱中于105℃±5℃条件下烘干至恒重，通常不超过4h，取出冷却至室温。
后用4.75㎜、2.36㎜至0.3㎜各档标准筛过筛，去除大于4.75㎜部分。
分成4.75㎜～2.36㎜、2.36㎜~1.18㎜、1.18㎜~0.6㎜、0.6㎜~0.3㎜4组试样，各组取1000g备用。
6.1.2称取单粒级试样330g。
准确至1g。
将试样倒入已组装成的试样钢模中，使试样距底盘面的高度约为50㎜。
整平钢模内试样表面，将加压头放人钢模内，转动1周。
使其与试样均匀接触。
6.2操作步骤
6.1将装有试样的试模放到压力机上。
注意使压头摆平，对中压板中心。
6.2开动压力机，均匀地施加荷载，以500N／s的速率，加压至25kN，稳压5s，以同样的速率卸荷。
6.3将试模从压力机上取下，取出试样，以该粒组的下限筛孔过筛(如对4.75㎜~2.36
㎜以2.36㎜标准筛过筛)。
称取试样的筛余量(m
1)和通过量(m
2
)，准确至1g。
七、计算与评定：
7.1计算
按式(1)计算各组粒级细集料的压碎指标，精确至1％。
Y
i
=1
12100
m m m ⨯
+
(1)
式中：Y i——第i粒级细集料的压碎指标值(％)；
m
1
——试样的筛余量(g)；
m
2
——试样的通过量(g)。
7.2结果评定
7.1每组粒级的压碎指标值以3次试验结果的平均值表示，精确至1％。
7.2取最大单粒级压碎指标值作为该细集料的压碎指标值。
八、仪器保养
8.1将压力机清扫干净，切断电源。
