自动车床凸轮设计详细教程..
凸轮机构的设计和计算详解
凸轮机构的设计和计算详解1. 引言凸轮机构是一种常见的机械传动装置，通过凸轮的运动来实现对其他部件的控制和驱动。
凸轮机构广泛应用于发动机、机械加工、自动化设备等领域。
在本文中，我们将详细介绍凸轮机构的设计和计算方法。
2. 凸轮机构的基本原理凸轮机构由凸轮、从动件和控制件组成。
凸轮通过旋转或移动的方式，驱动从动件进行线性或旋转运动。
不同凸轮形状和运动方式将实现不同的功能。
3. 凸轮的设计要点凸轮的设计涉及凸轮形状、凸轮面积、凸轮运动规律等方面。
在进行凸轮设计时，需要考虑以下要点：•运动要求：根据从动件需要的运动类型（线性或旋转）、速度和加速度要求，确定凸轮的形状和运动规律。
•动态负载：凸轮在运动过程中所承受的动态负载应被考虑在内，以确保凸轮的强度和耐久性。
•材料选择：根据凸轮的工作条件和负载要求，选择适当的材料来制造凸轮，以保证其可靠性和寿命。
4. 凸轮机构的计算方法4.1 凸轮剖面的计算凸轮剖面的计算是凸轮机构设计中的重要一环。
根据凸轮的运动规律和从动件的运动要求，可以进行凸轮剖面的计算。
常用的凸轮剖面计算方法有：•凸轮剖面生成法：根据从动件的运动要求，通过几何构造和插值计算，生成凸轮剖面。
•凸轮运动分析法：通过分析凸轮的运动规律和从动件的运动要求，推导出凸轮剖面的数学表达式。
4.2 凸轮机构的运动学分析凸轮机构的运动学分析是确定凸轮机构各部件的运动规律和参数的过程。
通过运动学分析，可以计算凸轮机构的几何关系、速度和加速度等。
常用的凸轮机构运动学分析方法有：•图形法：通过绘制凸轮机构的运动示意图和运动曲线，分析凸轮机构的运动规律。
•解析法：通过建立凸轮机构的运动学方程，推导出各部件的运动参数，并进行计算。
4.3 凸轮机构的强度计算凸轮机构的强度计算是为了确定凸轮所承受的载荷是否安全，并选择适当的材料和结构来满足设计要求。
在强度计算中，需要考虑凸轮的静载荷、动载荷和疲劳载荷等。
常用的凸轮机构强度计算方法有：•静态强度计算：通过分析凸轮在静态载荷下的应力和变形情况，确定凸轮的强度和刚度。
凸轮设计 程序

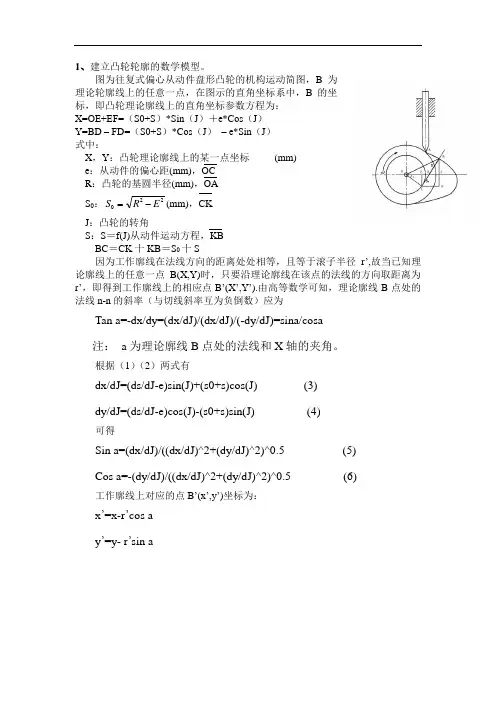

1、建立凸轮轮廓的数学模型。
图为往复式偏心从动件盘形凸轮的机构运动简图，B 为理论轮廓线上的任意一点，在图示的直角坐标系中，B 的坐标，即凸轮理论廓线上的直角坐标参数方程为：X=OE+EF=（S0+S ）*Sin （J ）＋e*Cos （J ）Y=BD – FD=（S0+S ）*Cos （J ） – e*Sin （J ）式中：X ，Y ：凸轮理论廓线上的某一点坐标 (mm)e ：从动件的偏心距(mm)，OCR ：凸轮的基圆半径(mm)，OAS 0：220E R S -=(mm)，CKJ ：凸轮的转角 S ：S ＝f(J)从动件运动方程，KBBC ＝CK 十KB ＝S 0十S因为工作廓线在法线方向的距离处处相等，且等于滚子半径r ’,故当已知理论廓线上的任意一点B(X,Y)时，只要沿理论廓线在该点的法线的方向取距离为r ’，即得到工作廓线上的相应点B ’(X ’,Y ’).由高等数学可知，理论廓线B 点处的法线n-n 的斜率（与切线斜率互为负倒数）应为 Tan a=-dx/dy=(dx/dJ)/(dx/dJ)/(-dy/dJ)=sina/cosa注： a 为理论廓线B 点处的法线和X 轴的夹角。
根据（1）（2）两式有dx/dJ=(ds/dJ-e)sin(J)+(s0+s)cos(J) (3)dy/dJ=(ds/dJ-e)cos(J)-(s0+s)sin(J) (4)可得Sin a=(dx/dJ)/((dx/dJ)^2+(dy/dJ)^2)^0.5 (5)Cos a=-(dy/dJ)/((dx/dJ)^2+(dy/dJ)^2)^0.5 (6)工作廓线上对应的点B ’(x ’,y ’)坐标为：x ’=x-r ’cos ay ’=y- r ’sin a2、从动件运行规律：五次多项式运行规律推程（升）δ1远休止（停）δ2回程（降）δ3近休止（停）δ4等加速等减速S1=10h(δ/δ1)^3-15h (δ/δ1)^4+6h(δ/δ1)^5); S2=h 等减速等加速S1=h-h(10(δ/δ3)^3-15(δ/δ3)^4+6(δ/δ3)^5)S4=03、绘制凸轮曲线的程序框图（１）升回程运动函数的子程序框图（２）d s/dδ运动函数的子程序框图while(3)绘制凸轮轮廓的主程序框图（4）绘制S－δ曲线的程序框图4.编程%（１）升回程运动函数的子程序%s.mfunction y = s(x) %申明从动件运行规律函数deg=pi/180; %转化为弧度制的参数h=8; %从动件行程if (x<0)|(x>2*pi)error('Input Range error(0~2*pi)'); elseif x<(60*deg)&(x>=0)y=h*(10*(x/(60*deg))^3-15*(x/(60*deg))^4+6*(x/(60*deg))^5); %升程运动规律elseif(x>=60*deg)&(x<70*deg)y=h; %远休运动规律elseif(x>=70*deg)&(x<130*deg)y=h-h*(10*((x-70*deg)/(60*deg))^3-15*((x-70*deg)/(60*deg))^4+6*((x-70*deg)/(60 *deg))^5);%回程运动规律elsey=0; %近休运动规律endendendend%（２）绘制ds/dδ运动函数的子程序%ds.mfunction d=ds(x) %申明ds/dδ运行规律函数h=8; %凸轮2行程deg=pi/180;if (x<0)|(x>2*pi)error('Input Range error(0~2*pi)');elseif x<(60*deg)&(x>=0)d=h/(60*deg)*((30*(x/(60*deg))^2-60*(x/(60*deg))^3+30*(x/(60*deg))^4)); %对S求导elseif(x>=60*deg)&(x<70*deg)d=0; %对S求导elseif(x>=70*deg)&(x<130*deg)d=-h/(60*deg)*((30*((x-70*deg)/(60*deg))^2-60*((x-70*deg)/(60*deg))^3+30*((x-7 0*deg)/(60*deg))^4)); %对S求导elsed=0; %对S求导endendendend%(3）绘制凸轮轮廓的主程序%main.mclear;i=1;r0=55; %基圆半径rr=4; %滚子圆半径e=0; %偏距eta=1; %凸轮顺时钉转向s0=(r0^2-e^2)^0.5;deg=pi/180;st=0.05*deg; %步长a=0;while (a<2*pi)x(i)=(s(a)+s0)*sin(eta*a)-e*cos(eta*a); %定义理论轮廓线的X座标y(i)=(s(a)+s0)*cos(eta*a)+e*sin(eta*a); %定义理论轮廓线的Y座标dx=ds(a)*sin(eta*a)-eta*(s(a)+s0)*cos(eta*a)-e*eta*sin(eta*a);dy=ds(a)*cos(eta*a)+eta*(s(a)+s0)*sin(eta*a)-e*eta*cos(eta*a);sino=dx/(dx^2+dy^2)^0.5;coso=dy/(dx^2+dy^2)^0.5;X(i)=x(i)-rr*coso; %定义实际轮廓线的X座标Y(i)=y(i)+rr*sino; %定义实际轮廓线的Y座标i=i+1;a=a+st;endplot(x,y,X,Y); %绘制理论和实际轮廓线axis('square','equal');grid on主程序运行的结果为凸轮轮廓曲线：%(4）绘制S－δ曲线的程序为：%myline.mh=10;deg=pi/180;t1=linspace(0,60*pi/180); %定义升程角范围y1=h*(10*(t1/(60*deg)).^3-15*(t1/(60*deg)).^4+6*(t1/(60*deg)).^5); %升程运动规律t2=linspace(60*pi/180,70*pi/180); %定义远休角范围y2=h; %远休运动规律t3=linspace(70*pi/180,130*pi/180); %定义回程角范围y3=h-h*(10*((t3-70*deg)/(60*deg)).^3-15*((t3-70*deg)/(60*deg)).^4+6*((t3-70*deg)/(60*deg)). ^5);%回程运动规律t4=linspace(130*pi/180,360*pi/180); %定义近休角范围y4=0; %近休运动规律plot(t1,y1,t2,y2,t3,y3,t4,y4) %绘制S－δ曲线xlabel('t');ylabel('y');grid程序运行的结果为：。
凸轮设计步骤
凸轮设计步骤
凸轮是机械运动的重要部件之一，它通过旋转来控制机械系统的
运动。
凸轮的设计需要遵循一定的步骤，下面将为大家详细介绍凸轮
的设计步骤。
第一步，明确凸轮的作用和参数。
在进行凸轮的设计之前，需要
明确凸轮的作用和参数，如凸轮的轴向和径向尺寸、凸轮的作用方式、凸轮的转速等。
这些参数的确定将为凸轮的设计提供有力的支持。
第二步，确定凸轮的运动曲线。
凸轮的运动曲线直接影响凸轮的
工作效果，因此要根据凸轮的作用方式和参数来确定凸轮的运动曲线。
通常来说，运动曲线可以使用CAD软件进行绘制。
第三步，绘制凸轮的三维模型。
在确定凸轮的运动曲线之后，需
要使用CAD软件将凸轮的三维模型绘制出来，这将为后续的加工和仿
真提供基础。
第四步，进行凸轮的加工和装配。
在绘制出凸轮的三维模型之后，需要将其进行加工和装配。
在加工过程中，需要根据实际情况进行选
择合适的加工设备和工具，如数控机床、车床等。
在装配过程中，需
要将凸轮与其他的机械部件进行连接，如轴、轴承等。
第五步，进行凸轮的仿真和测试。
在凸轮加工和装配完成之后，
需要使用仿真软件对凸轮的运动进行模拟和测试，以验证凸轮的设计
是否满足要求。
综上所述，设计一款凸轮需要经过明确凸轮的作用和参数、确定
凸轮的运动曲线、绘制凸轮的三维模型、进行凸轮的加工和装配，最
后进行凸轮的仿真和测试。
这些步骤的完整执行将有助于确保凸轮的
设计质量和工作效果。
自动车床凸轮设计详解

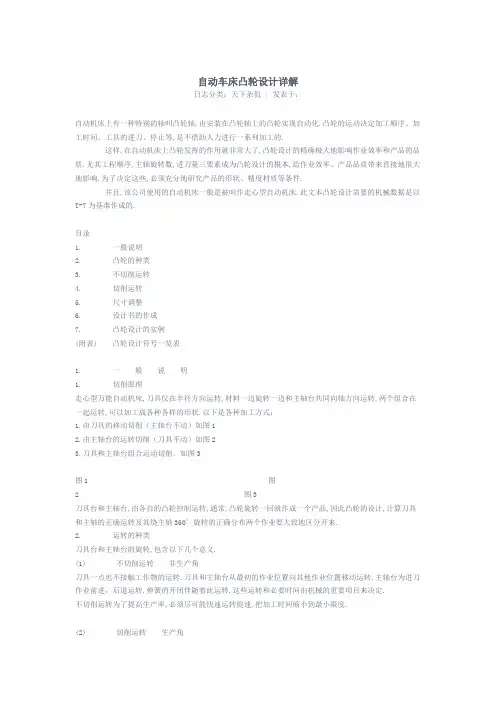

自动车床凸轮设计详解日志分类：天下杂侃 | 发表于：自动机床上有一种特别的轴叫凸轮轴,由安装在凸轮轴上的凸轮实现自动化.凸轮的运动决定加工顺序、加工时间、工具的进刀、停止等,是不借助人力进行一系列加工的.这样,在自动机床上凸轮发挥的作用就非常大了,凸轮设计的精确极大地影响作业效率和产品的品质.尤其工程顺序,主轴旋转数,进刀量三要素成为凸轮设计的根本,给作业效率、产品品质带来直接地很大地影响.为了决定这些,必须充分地研究产品的形状、精度材质等条件.并且,该公司使用的自动机床一般是被叫作走心型自动机床.此文本凸轮设计需要的机械数据是以T-7为基准作成的.目录1. 一般说明2. 凸轮的种类3. 不切削运转4. 切削运转5. 尺寸调整6. 设计书的作成7. 凸轮设计的实例(附表) 凸轮设计符号一览表1. 一般说明1. 切削原理走心型万能自动机床,刀具仅在半径方向运转,材料一边旋转一边和主轴台共同向轴方向运转.两个组合在一起运转,可以加工成各种各样的形状.以下是各种加工方式：1.由刀具的移动切削（主轴台不动）如图12.由主轴台的运转切削（刀具不动）如图23.刀具和主轴台组合运动切削。
如图3图1 图2 图3刀具台和主轴台,由各自的凸轮控制运转,通常,凸轮旋转一回就作成一个产品,因此凸轮的设计,计算刀具和主轴的正确运转及其绕主轴360°旋转的正确分布两个作业要大致地区分开来.2. 运转的种类刀具台和主轴台的旋转,包含以下几个意义.(1) 不切削运转非生产角刀具一点也不接触工作物的运转.刀具和主轴台从最初的作业位置向其他作业位置移动运转,主轴台为进刀作业前进，后退运转.弹簧的开闭伴随着此运转.这些运转和必要时间由机械的重要项目来决定.不切削运转为了提高生产率,必须尽可能快速运转提速,把加工时间缩小到最小限度.(2) 切削运转生产角是由一个或两个以上的刀具进行加工的运转.这跟工作物的材质,精加工精度,切削面粗糙度,使用刀具的材质等有直接联系.3. 主轴台的运转HS凸轮主轴台的前进是从板凸轮主轴推动进行,后退由一根弹簧进行.对于主轴台的运转,凸轮的设计可以从1∶1到1∶3的任意值来设定.为了减少不切削运转的时间,选择1∶1更好,但是短的产品和要求特别高精度的部品则选定1∶2或者1∶3.高级精密的设计根据产品选1∶2的多.该公司通常使用1∶2.4. 刀具台的运转(1) 刀番号标准刀具台有5个如图4称为1号刀具台,..5号刀具台.(2) 天平刀架1号刀具台和2号刀具台安装在摆动杆上.此刀具的运转是凸轮运转高度的1/3,构造方面也比其他刀具台好,所以主要用于精度较高的重要部分的精加工切削.并且凸轮的上升有使2号刀具台前进切入,同时使1号刀具台后退的作用.凸轮的下降有与其相反的效果.因此除了主轴台以及1号刀具台的其他所有的刀具台随凸轮上升而前进,(随凸轮)下降而后退.但是,只有1号刀具台与此相反,1号刀具台前进凸轮下降,1号刀具台后退凸轮上升.这是在凸轮设计中必须要注意的事项.(3) VT刀架刀具台3,4,5号刀具台能够由各自的凸轮单独前进、后退运转.这些VT刀架刀具台主要用于粗加工,倒角,突切等作业,必要的话也可以用于精加工切削.3号刀具台的杆比为1∶1(刀具和凸轮的运转相同),4,5号刀具台则变成1∶2(刀具的运转是凸轮运转的1/2),根据情况调整杆比稍微变更也是可以的.附件的杆比,除了特别的部品外一般为1∶1.主轴台HS 1：1～1：3天平刀架NO。
1、图解法设计凸轮
第四章 凸轮机构
图解法设计对心尖顶直动
从动件盘形凸轮轮廓
主讲：陈艳巧
第四章 凸轮机构
图解法设计凸轮轮廓
设计问题 按给定的从动件运动规律设计凸轮轮廓曲线。 设计方法
解析法：精确，高效，可直接用于数控加工 编程，适用于高速和高精度凸轮。
剩余角度时，从动件不动。
(1)试绘制出从动件的位移曲线。 (2)已知凸轮基圆半径rb=40mm, 凸轮顺时针回转，设计一对心 直动尖顶从动件盘形凸轮 .
第四章 凸轮机构
Class is over！
5．量取相应位移
6．作轮廓线
10 9 8 7 4 11 0 1 2 3 6 5
s
h
h
ω1
0
1 2 3 4 5 6 7 8 9 10 11 12
1800 2100 3000 3600
第四章 凸轮机构
思考与练习
一凸轮机构从动件的运动规律为：从动件按等速运动规 律上升30mm，对应凸轮转角δ0=180°；从动件以等加、等减 速运动规律返回原处，对应凸轮转角δ0’=120°；当凸轮转过
6 7 8
第四章 凸轮机构 二、对心尖顶直动从动件盘形凸轮轮廓设计
解:1．作位移曲线 2．等份s- 图 3．作基圆 4． 沿- 等份基圆
已知：rb、h、ω1、从动件运动规律
凸轮转角 从动件运动
0 180
等速上升 h
180 210 远休止 210 300 等速下降 300 360 近休止
图解法：直观，简单；但误差大，效率低，适 于不重要的凸轮。
第四章 凸轮机构 一、反转法的原理
自动车床主要靠凸轮来控制加工过程
自动车床主要靠凸轮来控制加工过程，能否设计出一套好的凸轮，是体现自动车床师傅的技术高低的一个标准。
凸轮设计计算的资料不多，在此，我将一些基本的凸轮计算方法送给大家。
凸轮是由一组或多组螺旋线组成的，这是一种端面螺旋线，又称阿基米德螺线。
其形成的主要原理是：由A点作等速旋转运动，同时又使A点沿半径作等速移动，形成了一条复合运动轨迹的端面螺线。
这就是等速凸轮的曲线。
凸轮的计算有几个专用名称：1、上升曲线——凸轮上升的起点到最高点的弧线称为上升曲线2、下降曲线——凸轮下降的最高点到最低点的弧线称为下降曲线3、升角——从凸轮的上升起点到最高点的角度，即上升曲线的角度。
我们定个代号为φ。
4、降角——从凸轮的最高点到最低点的角度，即下降曲线的角度。
代号为φ1。
5、升距——凸轮上升曲线的最大半径与最小半径之差。
我们给定代号为h，单位是毫米。
6、降距——凸轮下降曲线的最大半径与最小半径之差。
代号为h1。
7、导程——即凸轮的曲线导程，就是假定凸轮曲线的升角（或降角）为360°时凸轮的升距（或降距）。
代号为L，单位是毫米。
8、常数——是凸轮计算的一个常数，它是通过计算得来的。
代号为K。
凸轮的升角与降角是给定的数值，根据加工零件尺寸计算得来的。
凸轮的常数等于凸轮的升距除以凸轮的升角，即K=h/φ。
由此得h＝Kφ。
凸轮的导程等于360°乘以常数，即L＝360°K。
由此得L＝360°h/φ。
举个例子：一个凸轮曲线的升距为10毫米，升角为180°，求凸轮的曲线导程。
解：L＝360°h/φ=360°×10÷180°＝20毫米升角(或降角)是360°的凸轮，其升距(或降距)即等于导程。
自动车床的凸轮主要有：环形凸轮、碗形凸轮、板形凸轮、特殊凸轮几种。
环形凸轮：外径为104mm，上面有“S”形板，用于夹头开闭及凸轮轴的传动。
自动车床凸轮设计教程
1.自动车床主要靠凸轮来控制加工过程，能否设计出一套好的凸轮，是体现自动车床师傅的技术高低的一个标准。
凸轮设计计算的资料不多，在此，我将一些基本的凸轮计算方法送给大家。
凸轮是由一组或多组螺旋线组成的，这是一种端面螺旋线，又称阿基米德螺线。
其形成的主要原理是：由A点作等速旋转运动，同时又使A点沿半径作等速移动，形成了一条复合运动轨迹的端面螺线。
这就是等速凸轮的曲线。
凸轮的计算有几个专用名称：1、上升曲线——凸轮上升的起点到最高点的弧线称为上升曲线2、下降曲线——凸轮下降的最高点到最低点的弧线称为下降曲线3、升角——从凸轮的上升起点到最高点的角度，即上升曲线的角度。
我们定个代号为φ。
4、降角——从凸轮的最高点到最低点的角度，即下降曲线的角度。
代号为φ1。
5、升距——凸轮上升曲线的最大半径与最小半径之差。
我们给定代号为h，单位是毫米。
6、降距——凸轮下降曲线的最大半径与最小半径之差。
代号为h1。
7、导程——即凸轮的曲线导程，就是假定凸轮曲线的升角（或降角）为360°时凸轮的升距（或降距）。
代号为L，单位是毫米。
8、常数——是凸轮计算的一个常数，它是通过计算得来的。
代号为K。
凸轮的升角与降角是给定的数值，根据加工零件尺寸计算得来的。
凸轮的常数等于凸轮的升距除以凸轮的升角，即K=h/φ。
由此得h＝Kφ。
凸轮的导程等于360°乘以常数，即L＝360°K。
由此得L＝360°h/φ。
举个例子：一个凸轮曲线的升距为10毫米，升角为180°，求凸轮的曲线导程。
(见下图) -解：L＝360°h/φ=360°×10÷180°＝20毫米升角(或降角)是360°的凸轮，其升距(或降距)即等于导程。
这只是一般的凸轮基本计算方法，比较简单，而自动车床上的凸轮，有些比较简单，有些则比较复杂。
在实际运用中，许多人只是靠经验来设计，用手工制作，不需要计算，而要用机床加工凸轮，特别是用数控机床加工凸轮，却是需要先计算出凸轮的导程，才能进行电脑程序设计。
设计凸轮机构的步骤
设计凸轮机构的步骤1.引言1.1 概述概述部分的内容如下：引言部分是文章的开端，旨在向读者介绍关于设计凸轮机构步骤的基本概念和重要性。
设计凸轮机构是指在机械传动中用于转化运动的一种重要装置，广泛应用于各种机械设备中，如发动机、制造机械、自动化机械等。
凸轮机构的设计直接关系到机械传动的性能和效率，因此在机械设计中具有重要的地位。
本文将介绍设计凸轮机构的具体步骤，帮助读者了解如何更好地应用凸轮机构设计各类机械装置。
首先，我们将介绍凸轮机构的基本原理和功能，为后续内容的理解奠定基础。
然后，我们将详细讲解设计凸轮机构的步骤，包括凸轮曲线的选择、凸轮的参数计算、凸轮机构的布局设计等内容。
在每个步骤中，我们都将提供详细的方法和注意事项，帮助读者更好地理解和掌握凸轮机构的设计过程。
通过本文的学习，读者将能够系统地掌握设计凸轮机构的方法和技巧，提高机械设备的传动效率和性能。
同时，文章还将展望未来凸轮机构设计领域的发展趋势，激发读者的思考和创新意识。
在下文中，我们将详细介绍凸轮机构的设计步骤，希望读者能够通过本文的学习，对凸轮机构的设计有更深入和全面的了解。
1.2 文章结构文章结构部分的内容可以包括以下内容：在设计凸轮机构之前，了解凸轮机构的基本概念及其作用是非常重要的。
凸轮机构可以将圆周运动转化为直线或间歇运动，广泛应用于各个领域的机械设计中。
本文将介绍设计凸轮机构的步骤，以帮助读者了解如何有效地进行设计过程。
文章主要分为三个部分：引言、正文和结论。
引言部分将首先概述凸轮机构的作用和重要性。
凸轮机构作为一种重要的机械传动装置，在现代机械设计中起着不可替代的作用。
随后，将介绍本文的结构和内容安排，以帮助读者快速了解文章的组织结构和各个部分的内容。
正文部分将详细介绍设计凸轮机构的步骤。
首先，步骤一将介绍凸轮机构的设计前准备工作，包括确定凸轮的基本参数、选择凸轮的类型和形状等。
然后，步骤二将详细讲解凸轮机构的设计过程，包括凸轮的轮廓设计、凸轮与从动件的配合设计等。
凸轮程序的设计
凸轮程序的设计凸轮程序的设计1. 引言凸轮是一种机械元件，可以将旋转运动转化为直线或曲线运动。
在工程设计和机械加工中，凸轮被广泛用于控制机械装置的动作，如运动轨迹、速度和加速度等。
本文将介绍凸轮程序的设计方法和步骤。
2. 凸轮程序的基本要素凸轮程序的设计需要考虑以下几个基本要素：- 凸轮形状：凸轮的形状决定了运动轨迹和运动方式。
常见的凸轮形状有圆形、椭圆形、心形、凹形等。
- 凸轮半径：凸轮的半径决定了运动的范围和速度。
较大的凸轮半径可以实现更大范围的运动，而较小的凸轮半径则可以实现更快的速度。
- 凸轮周期：凸轮周期是指凸轮完成一次完整运动所需的时间。
凸轮周期可以通过调整凸轮的旋转速度来实现。
- 凸轮角度：凸轮角度是指凸轮当前的旋转角度。
凸轮角度可以用来控制机械装置的状态和动作。
3. 凸轮程序的设计步骤设计凸轮程序的一般步骤如下：3.1 确定凸轮的形状和尺寸根据实际需求和机械装置的要求，确定凸轮的形状和尺寸。
可以使用计算机辅助设计（CAD）工具来绘制凸轮的轮廓，并进行必要的修正和优化。
3.2 确定凸轮的运动轨迹根据机械装置的要求和设计需求，确定凸轮的运动轨迹。
可以根据凸轮的形状和运动方式，计算出凸轮在不同角度下的坐标值。
3.3 编写凸轮控制程序根据凸轮的形状、尺寸和运动轨迹，编写凸轮控制程序。
可以使用编程语言（如C++、Python等）来实现凸轮控制程序。
程序可以包括凸轮的旋转控制、角度计算和坐标计算等功能。
3.4 调试和优化凸轮程序在实际使用中，可能需要对凸轮程序进行调试和优化。
可以通过实际测试和仿真验证凸轮程序的准确性和性能，并根据实际情况进行必要的调整和优化。
4. 示例下面是一个简单的凸轮程序示例，使用Python编写：python凸轮程序示例import math凸轮半径R = 10凸轮周期T = 2计算凸轮角度和坐标def calculate_cam_position(angle):x = R math.cos(math.radians(angle))y = R math.sin(math.radians(angle))return x, y主程序def mn():for angle in range(0, 360, 10):x, y = calculate_cam_position(angle)pri。
自动车床凸轮CAD设计
， １ １ ８ ］马 舜 ． 水 平 轴 潮 流 能 转 换 系 统 能 量 转 换 率 及 功 率 控 制
ｎ ｏ ｌ ｏ ｇ ｙ ｓ ｔ ａ ｔ ｕ ｓ ｒ ｅ ｖ ｉ ｅ ｗＩ ， Ｊ ］ ．Ａｐ ｐ ｌ ｉ ｅ ｄ Ｅ ｎ ｅ ｒ ｇ ｙ ， ２ ０ ０ ９ （ ８ ６ ） ： １ ８ ２ ３ —
１ ８ ３５ ．
研究［ Ｄ ］ ．杭 州 ： 浙江大学 ， ２ ０ １ １ ．
＊北 京 石 油 化 工 学 院 国 家 级 大 学 生 创 新 创 业 训 练 计 划 资 助 项 目（ Ｋ Ｍ２ ０ １ ３ １ ０ ０ １ ７ ０ ０ ３ ）
， １ １ ２ ］郑 志 南 ． 海洋潮 流能 的估 算公式 ［ Ｊ ］ ． 哈 尔 滨 船 舶 工 程
符， 在 显示 器 上显 示 信 息 ， 读写磁盘， 主 机 向打 印机
、 － 石 写 ＼ Ｉ 石 、
， １ １ ０ ］Ｉ ｑ ｂ ａ ｌ Ｍ Ｔ，Ｃ ｏ ｏ ｎ ｉ ｃ ｋ Ａ，Ｅ ｒ ｅ ｒ ｉ ｓ Ｌ Ｌ ．Ｄ ｙ ｎ ａ ｍｉ ｃ ｃ ｏ ｎ ｔ ｒ ｏ ｌ ｏ ｐ ｔ ｉ ｏ ｎ ｓ ｆ ｏ ｒ ｖ ａ ｒ ｉ ａ ｂ ｌ ｅ ｓ ｐ ｅ ｅ ｄ ｗ ｉ ｎ ｄ ｔ ｕ ｒ ｂ ｉ ｎ ｅ ｓ Ｅ Ｊ ］ ．Ｗｉ ｎ ｄ Ｅ ｎ ｇ ｉ ｎ ｅ ｅ ｒ —
凸轮程序的设计
凸轮程序的设计凸轮程序的设计一、引言凸轮是机械传动系统中的重要元件，它通过旋转作用实现对传动件的运动控制。
凸轮程序的设计是指根据传动要求和工作条件，确定凸轮轮廓曲线以及相关参数的过程。
本文将详细介绍凸轮程序的设计过程。
二、凸轮程序设计的基本原理1-凸轮与传动件的关系2-凸轮的运动方式3-凸轮的运动学原理三、凸轮程序设计的流程1-确定传动要求和工作条件2-设计凸轮的基本参数3-绘制凸轮的草图4-计算凸轮的曲线5-验证凸轮设计的合理性四、凸轮程序设计的详细步骤1-确定凸轮的基本形状2-选择适当的凸轮曲线3-计算凸轮的曲线参数4-绘制凸轮的轮廓5-检查凸轮设计的合理性五、凸轮程序设计的注意事项1-考虑传动件的运动要求2-保证凸轮的强度和刚度3-考虑凸轮的加工和安装要求六、凸轮程序设计案例分析1-加工机床上的凸轮设计●传动要求和工作条件●凸轮参数的确定●凸轮轮廓的计算和绘制2-发动机气门机构中的凸轮设计●发动机性能要求和工作条件●凸轮形状的选择和优化●凸轮参数的计算和验证七、总结凸轮程序设计是机械设计中的重要内容，它直接影响到传动系统的性能和可靠性。
本文详细介绍了凸轮程序设计的基本原理、设计流程以及具体步骤，并通过案例分析展示了实际应用。
通过合理的凸轮程序设计，可以提高传动系统的效率和可靠性。
附件：本文档不涉及附件。
法律名词及注释：1-凸轮：一种用于机械传动的元件，通过旋转运动控制传动件的运动。
2-传动件：凸轮与其相互作用的部件，如气门、活塞等。
3-运动学原理：研究物体运动的规律和运动状态的学科。
4-曲线参数：用于描述凸轮曲线形状的数值参数，如曲线的半径、角度等。
凸轮程序的设计
凸轮程序的设计凸轮程序的设计一、引言本文档旨在提供一个凸轮程序设计的范本，以供参考。
凸轮程序是一种用于控制运动曲线的机械装置，广泛应用于各种机械和自动化系统中。
本文将详细介绍凸轮程序的设计步骤和注意事项。
二、需求分析在设计凸轮程序之前，首先需要明确设计的需求和目标。
这包括：⒈所需控制的运动曲线类型（例如直线运动、往复运动、旋转运动等）。
⒉运动曲线的速度、加速度和减速度要求。
⒊凸轮程序与其他系统的接口和协调需求。
三、凸轮轮廓设计凸轮轮廓的设计是凸轮程序设计的核心部分。
根据需求分析中确定的运动曲线类型和要求，设计凸轮轮廓。
这包括以下步骤：⒈确定凸轮的基本形状（例如圆形、椭圆形等）。
⒉定义凸轮的工作轮廓，包括凸轮的运动曲线和其它相关参数。
⒊使用数学方法或计算机辅助设计工具来绘制和优化凸轮轮廓。
四、凸轮传动系统设计凸轮传动系统是将凸轮的运动转换为其他系统的运动的关键部分。
在设计凸轮传动系统时，需要考虑以下因素：⒈传动系统的类型（例如轴传动、链传动等）。
⒉传动比的确定。
⒊传动系统的稳定性和可靠性。
五、凸轮程序的编程实现完成凸轮轮廓设计和凸轮传动系统设计后，需要进行凸轮程序的编程实现。
这包括以下步骤：⒈选择合适的编程语言和开发环境。
⒉根据设计的凸轮轮廓和传动系统，实现凸轮程序的计算和控制逻辑。
⒊进行测试和调试，确保凸轮程序的正确性和可靠性。
附件：本文档未附带任何附件。
法律名词及注释：⒈版权：指对创作性的表达方式（如文字、音乐、图像、软件等）的法律保护。
⒉授权：指著作权人允许他人使用其作品的行为。
⒊专利：指对于发明创造所给予的独占权利。
⒋商标：指对于商品和服务的标识（如商号、商品名称、商标、服务标志等）的法律保护。
自动车床凸轮设计教程
1.自动车床主要靠凸轮来控制加工过程，能否设计出一套好的凸轮，是体现自动车床师傅的技术高低的一个标准。
凸轮设计计算的资料不多，在此，我将一些基本的凸轮计算方法送给大家。
凸轮是由一组或多组螺旋线组成的，这是一种端面螺旋线，又称阿基米德螺线。
其形成的主要原理是：由A点作等速旋转运动，同时又使A点沿半径作等速移动，形成了一条复合运动轨迹的端面螺线。
这就是等速凸轮的曲线。
凸轮的计算有几个专用名称：1、上升曲线——凸轮上升的起点到最高点的弧线称为上升曲线2、下降曲线——凸轮下降的最高点到最低点的弧线称为下降曲线3、升角——从凸轮的上升起点到最高点的角度，即上升曲线的角度。
我们定个代号为φ。
4、降角——从凸轮的最高点到最低点的角度，即下降曲线的角度。
代号为φ1。
5、升距——凸轮上升曲线的最大半径与最小半径之差。
我们给定代号为h，单位是毫米。
6、降距——凸轮下降曲线的最大半径与最小半径之差。
代号为h1。
7、导程——即凸轮的曲线导程，就是假定凸轮曲线的升角（或降角）为360°时凸轮的升距（或降距）。
代号为L，单位是毫米。
8、常数——是凸轮计算的一个常数，它是通过计算得来的。
代号为K。
凸轮的升角与降角是给定的数值，根据加工零件尺寸计算得来的。
凸轮的常数等于凸轮的升距除以凸轮的升角，即K=h/φ。
由此得h＝Kφ。
凸轮的导程等于360°乘以常数，即L＝360°K。
由此得L＝360°h/φ。
举个例子：一个凸轮曲线的升距为10毫米，升角为180°，求凸轮的曲线导程。
(见下图) 解：L＝360°h/φ=360°×10÷180°＝20毫米升角(或降角)是360°的凸轮，其升距(或降距)即等于导程。
这只是一般的凸轮基本计算方法，比较简单，而自动车床上的凸轮，有些比较简单，有些则比较复杂。
在实际运用中，许多人只是靠经验来设计，用手工制作，不需要计算，而要用机床加工凸轮，特别是用数控机床加工凸轮，却是需要先计算出凸轮的导程，才能进行电脑程序设计。
