装载机、随车起重机、挖掘机、振动压路机和摊铺机的液压系统原理及介绍典型液压系统
铲车起重部分液压系统及工作原理分析

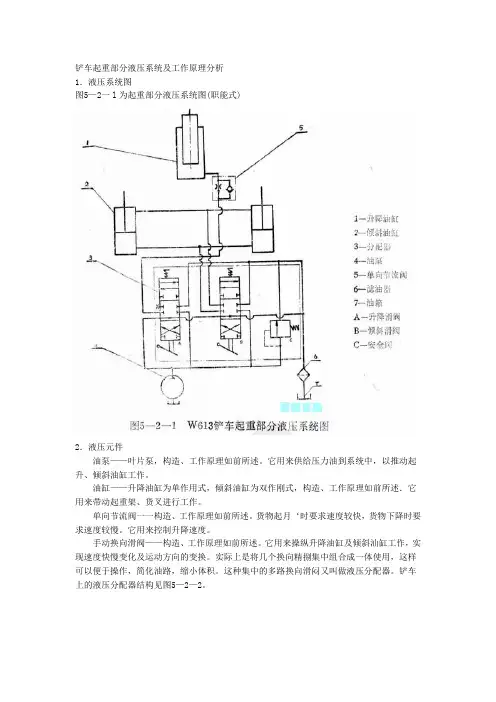

铲车起重部分液压系统及工作原理分析1．液压系统图图5—2一l为起重部分液压系统图(职能式)2．液压元件油泵——叶片泵，构造、工作原理如前所述。
它用来供给压力油到系统中，以推动起升、倾斜油缸工作。
油缸——升降油缸为单作用式，倾斜油缸为双作刚式，构造、工作原理如前所述．它用来带动起重架、货叉进行工作。
单向节流阀一一构造、工作原理如前所述。
货物起月‘时要求速度较快，货物下降时要求速度较慢。
它用来控制升降速度。
手动换向滑阀——构造、工作原理如前所述。
它用来操纵升降油缸及倾斜汕缸工作，实现速度快慢变化及运动方向的变换。
实际上是将几个换向精捌集中组合成一体使用，这样可以便于操作，简化油路，缩小体积。
这种集中的多路换向滑闷又叫做液压分配器。
铲车上的液压分配器结构见图5—2—2。
3．液压传动统工作原理分析见图5—2—1泵4将压力油送入系统，通过油管进入分配器3，由分配器的换向滑阀送入工作油缸1或2进行工作。
回油时从工作油缸经分配器返回油箱。
夸档位置(中位)：两换向阀处于中间位置(图示位置)。
油缸中各油腔断开无通路。
泵4打出的油从油管到分配器再经滤油器直接流回油箱。
升降或倾斜油缸停止在任何位置静止不动。
升降油缸的工作：操纵滑阀A，使之在图示上边位置，这时空档时的直通回油道断开，油缸的进油道接通压力油，经单向节流阀进入升降油缸，货物起升，此时节流阀不起节流作用。
操纵滑阀A使之在图示下边位置时，压力油道断开，回油道接通，油缸中的油在重物压迫下，经单向节流阀返回油箱。
回油时单向节流阀起节流作用。
倾斜油缸的工作：操纵滑阀B，使之在图示上边位置时，空档时的直通回油道断开，压力油通入倾斜油缸后腔，前腔油道与回油管相通，则活塞向前移动，反之，操纵滑阀向后，使之在图示下边位置时，压力油通入油缸前腔，后腔油道通油箱，油流反向，活塞向后移动。
活塞前后移动，由活塞杆拉动起重框架完成前后1项斜运动。
安全与调速：当超负荷或某处卡住时，油液压力升高而达到Nc的调整极限压力时，压力油经C返回油箱。
装载机液压系统的工作原理
装载机液压系统的工作原理一、引言1.1 任务背景液压系统在工程机械中被广泛应用，装载机作为重要的工程机械之一，其液压系统在其工作中起到至关重要的作用。
本文将介绍装载机液压系统的工作原理，帮助读者更好地了解液压系统在装载机中的应用。
二、液压系统概述2.1 液压系统的定义液压系统是一种利用液体的静压力和动压力传递能量的系统。
液压系统由工作介质、工作部件、工作泵、控制阀和执行元件等组成。
2.2 装载机液压系统的作用装载机液压系统主要用于实现装载机的动作控制和动力传递，包括行走、提升、倾斜和转向等动作。
三、液压系统的基本工作原理3.1 工作介质液压系统常用的工作介质有液压油和液压液。
液压油常用于高压、大功率液压系统，而液压液常用于低压、小功率液压系统。
3.2 工作部件工作部件是液压系统中能够存储液压能量和产生液压能量转化的部件。
主要包括液压缸和液压马达。
3.3 工作泵工作泵是液压系统的动力源，它通过机械能或者电能将能量转化为液压能。
3.4 控制阀控制阀主要用于控制液压系统中液压能的流动和方向。
常见的控制阀包括单向阀、溢流阀和比例阀等。
3.5 执行元件执行元件是液压系统中实际进行工作的元件，它们接收液压系统输出的信号，实现相应的机械动作。
常见的执行元件有液压缸和液压马达。
3.6 工作原理装载机液压系统的工作原理基于流体在封闭容器中的压力传递原理。
通过泵将液体压入液压系统中，液压系统将液体的压力传导到需要驱动的工作部件中，从而实现相应的动作。
四、液压系统工作过程详解4.1 液压系统的工作流程液压系统的工作分为两个过程：液体压力建立的过程和液体压力释放的过程。
4.1.1 液体压力建立的过程1.工作泵从液压油箱中抽取液体。
2.液体被泵压入液压油路，形成一定的压力。
4.1.2 液体压力释放的过程1.当液压系统需要释放压力时，控制阀打开，通路打开，使液体能够自由流动。
2.液体流回液压油箱，液压系统的压力逐渐降低。
4.2 液压系统的工作特点装载机液压系统具有以下工作特点： - 高压工作：液压系统常常需要承受高压，以产生足够的动力。
浅谈工程机械液压系统
浅谈工程机械液压系统工程机械液压系统是工程机械中非常重要的一部分，它的作用是通过液压传动把机械能转化成液压能量，从而完成各种功能，例如提升、推拉、转动等。
液压系统主要由液压泵、控制阀、执行器、油箱、油管和液压油组成，其中液压泵是液压系统的动力源，利用液压泵将机械能与液压液转化，再通过控制阀控制液压油的流向和压力，最终由执行器实现对工程机械的控制。
工程机械液压系统的优点是传动平稳、效率高、传递力矩大、反应灵敏、运动稳定等，因此在现代工程机械中广泛应用，包括挖掘机、压路机、装载机、推土机、起重机等。
在这些设备中，液压系统通过各种液压元件的配合，实现了从简单的提升和推拉功能到复杂的多自由度运动控制，大大提高了设备的工作效率和可靠性。
在工程机械液压系统的设计中，需要考虑的因素非常多，包括液压油的选择、系统的工作压力、系统的安全性和稳定性等。
对于工程机械的使用和维护人员来说，了解液压系统的工作原理和常见故障处理方法也非常重要，可以提高设备的使用效率和延长设备的使用寿命。
液压系统的基本工作原理是利用压力传输液体的性质，通过液压泵将机械能转化为液压能，再通过控制阀控制液压油的流向和压力，最终由执行器执行具体的动作。
在液压系统中，液压泵使用驱动装置提供动力，通过不断地旋转，使液体进入泵腔，然后被推入输出装置，输出液压能，驱动机械运动。
控制阀则是液压系统的调节器，在液压系统中扮演着中枢神经的角色，它通过调节液压油的流向和压力，控制液压系统的动作。
在液压系统中有许多不同类型的控制阀，例如溢流阀、先导阀、节流阀等，它们分别用于不同的液压系统，能够控制液压油的流向和压力，保证机械的平稳运行。
执行器则是液压系统中的执行器件，它们接收液压泵提供的能量，通过转换能量来完成各项工作。
常用的执行器有液压缸和液压马达，它们通过接收液压系统提供的动力来进行推拉、升降等动作，是液压系统的输出端。
液压油是液压系统中的传动介质，它的选择对于液压系统的稳定性和寿命非常重要。

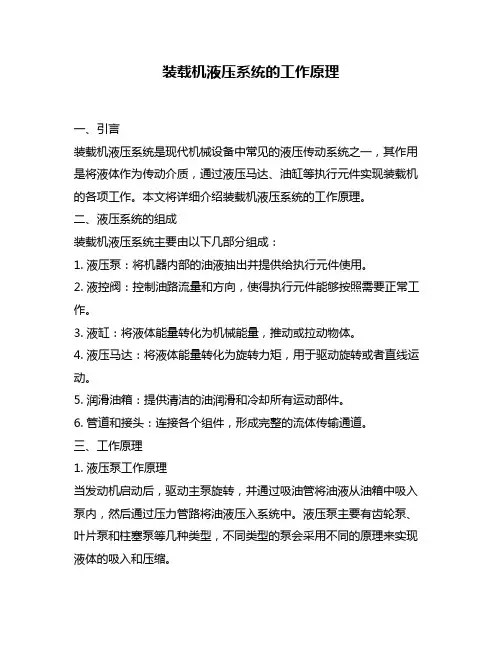

装载机液压系统的工作原理
装载机液压系统的工作原理一、引言装载机液压系统是现代机械设备中常见的液压传动系统之一，其作用是将液体作为传动介质，通过液压马达、油缸等执行元件实现装载机的各项工作。
本文将详细介绍装载机液压系统的工作原理。
二、液压系统的组成装载机液压系统主要由以下几部分组成：1. 液压泵：将机器内部的油液抽出并提供给执行元件使用。
2. 液控阀：控制油路流量和方向，使得执行元件能够按照需要正常工作。
3. 液缸：将液体能量转化为机械能量，推动或拉动物体。
4. 液压马达：将液体能量转化为旋转力矩，用于驱动旋转或者直线运动。
5. 润滑油箱：提供清洁的油润滑和冷却所有运动部件。
6. 管道和接头：连接各个组件，形成完整的流体传输通道。
三、工作原理1. 液压泵工作原理当发动机启动后，驱动主泵旋转，并通过吸油管将油液从油箱中吸入泵内，然后通过压力管路将油液压入系统中。
液压泵主要有齿轮泵、叶片泵和柱塞泵等几种类型，不同类型的泵会采用不同的原理来实现液体的吸入和压缩。
2. 液控阀工作原理液控阀主要由阀芯、阀座和弹簧等组成。
当液控阀接收到来自操作杆或电磁铁的信号时，阀芯会移动并与阀座配合，从而改变流体通道的方向或流量大小。
在装载机中，常见的液控阀有单向阀、溢流阀、节流阀等。
3. 液缸工作原理当液体从液压泵进入到液缸内部时，由于活塞面积不同而产生差异性压力。
这种差异性压力使得活塞产生了一个推动力，从而推动装载机进行升降或者前进后退等操作。
4. 液压马达工作原理在装载机中，常见的液压马达是柱塞式马达。
当高压油液进入马达内部时，通过柱塞和摆杆的运动，将液体能量转化为旋转力矩。
这种旋转力矩可以用于驱动装载机进行旋转或者前进后退等操作。
5. 润滑油箱工作原理润滑油箱主要是为了提供清洁的油润滑和冷却所有运动部件。
在装载机中，由于各个执行元件的高速运动会产生大量的热量，因此需要通过润滑油箱中的散热器来降低温度，并保证系统正常工作。
四、总结装载机液压系统是一种基于流体传动原理的传动系统，其主要由液压泵、液控阀、液缸、液压马达、润滑油箱以及管道和接头等组成。
液压系统(完整)介绍
液压系统（完整）介绍一、液压系统的基本概念液压系统，是一种利用液体传递压力和能量的动力传输系统。
它主要由液压泵、液压缸（或液压马达）、控制阀、油箱、油管等部件组成。
液压系统广泛应用于各类机械设备中，如挖掘机、起重机、汽车制动系统等，其优势在于结构紧凑、输出力大、操作简便。
二、液压系统的工作原理液压系统的工作原理基于帕斯卡原理，即在密闭容器内，液体受到的压力能够大小不变地向各个方向传递。
具体来说，液压系统的工作过程如下：1. 液压泵：将机械能转化为液体的压力能，为系统提供动力源。
2. 液压缸（或液压马达）：将液体的压力能转化为机械能，实现直线或旋转运动。
3. 控制阀：调节液体流动方向、压力和流量，实现对液压系统的控制。
4. 油箱：储存液压油，为系统提供油源。
5. 油管：连接各液压部件，传递压力和能量。
三、液压系统的分类1. 水基液压系统：以水作为工作介质，具有环保、成本低等优点，但易腐蚀金属、密封性能较差。
4. 气液联动液压系统：以气体和液体为工作介质，结合了气压传动和液压传动的优点，适用于特殊场合。
四、液压系统的关键部件详解1. 液压泵：作为液压系统的“心脏”，液压泵负责将低压油转化为高压油，为整个系统提供动力。
常见的液压泵有齿轮泵、叶片泵和柱塞泵等。
每种泵都有其独特的特点和适用范围，选择合适的液压泵对系统的性能至关重要。
2. 液压缸：液压缸是系统的执行元件，它将液压油的压力能转化为机械能，实现直线往复运动或推送力量。
根据结构不同，液压缸可分为活塞式、柱塞式和膜片式等。
3. 控制阀：控制阀是液压系统的“大脑”，它负责调节和分配液压油流动的方向、压力和流量。
常用的控制阀包括方向阀、压力阀和流量阀等，它们共同确保系统按照预定的要求稳定运行。
4. 滤清器：液压油中的杂质会对系统造成损害，滤清器的作用就是过滤液压油中的杂质，保护系统的正常运行。
合理选择和使用滤清器，对延长液压系统寿命具有重要意义。
五、液压系统的优势与应用1. 优势：力量大：液压系统能够实现大范围的力矩放大，轻松完成重物搬运等任务。

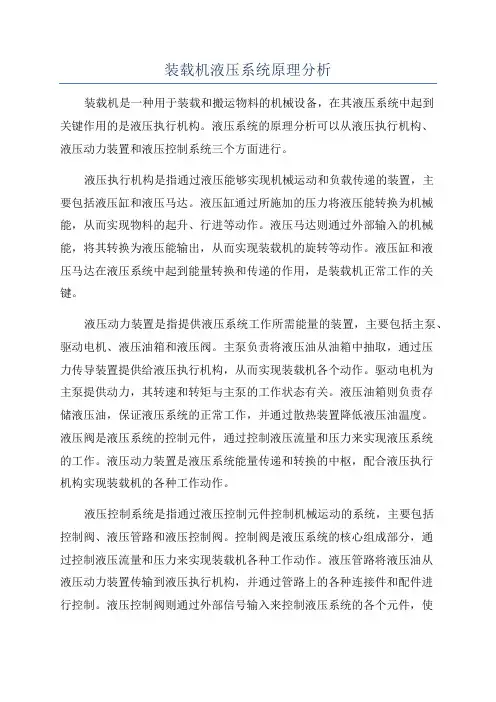

装载机液压系统原理分析
装载机液压系统原理分析装载机是一种用于装载和搬运物料的机械设备，在其液压系统中起到关键作用的是液压执行机构。
液压系统的原理分析可以从液压执行机构、液压动力装置和液压控制系统三个方面进行。
液压执行机构是指通过液压能够实现机械运动和负载传递的装置，主要包括液压缸和液压马达。
液压缸通过所施加的压力将液压能转换为机械能，从而实现物料的起升、行进等动作。
液压马达则通过外部输入的机械能，将其转换为液压能输出，从而实现装载机的旋转等动作。
液压缸和液压马达在液压系统中起到能量转换和传递的作用，是装载机正常工作的关键。
液压动力装置是指提供液压系统工作所需能量的装置，主要包括主泵、驱动电机、液压油箱和液压阀。
主泵负责将液压油从油箱中抽取，通过压力传导装置提供给液压执行机构，从而实现装载机各个动作。
驱动电机为主泵提供动力，其转速和转矩与主泵的工作状态有关。
液压油箱则负责存储液压油，保证液压系统的正常工作，并通过散热装置降低液压油温度。
液压阀是液压系统的控制元件，通过控制液压流量和压力来实现液压系统的工作。
液压动力装置是液压系统能量传递和转换的中枢，配合液压执行机构实现装载机的各种工作动作。
液压控制系统是指通过液压控制元件控制机械运动的系统，主要包括控制阀、液压管路和液压控制阀。
控制阀是液压系统的核心组成部分，通过控制液压流量和压力来实现装载机各种工作动作。
液压管路将液压油从液压动力装置传输到液压执行机构，并通过管路上的各种连接件和配件进行控制。
液压控制阀则通过外部信号输入来控制液压系统的各个元件，使其按照预定动作进行工作。
液压控制系统通过控制液压元件的工作来实现装载机的各个工作要求。
综上所述，装载机液压系统的工作原理可以概括为：由液压动力装置提供液压能量，通过液压控制系统将液压能量传递给液压执行机构，实现装载机的各种工作动作。
液压执行机构通过将液压能量转换为机械能，从而实现装载机的起升、行进和旋转等动作。
液压系统的各个部件相互配合，共同完成装载机的工作任务，提高工作效率和负载能力。
液压驱动的原理及典型应用
液压驱动的原理及典型应用1. 原理介绍液压驱动是一种基于液体的力传递方式，通过利用液体的压力传递能量，实现物体的运动或操作。
液压驱动主要包括液压系统和液压执行机构两个组成部分。
1.1 液压系统液压系统由液压泵、液压阀、液压缸、油箱等组成。
其工作原理是通过液压泵将油液从油箱中抽取并送至液压执行机构，通过液压阀来控制油液的流动方向和流量。
液压系统的主要组成部分包括：•液压泵：将机械能转化为液压能，通过驱动油液的流动实现对液压执行机构的控制。
•液压阀：控制油液的流动方向和流量，起到控制液压系统工作的作用。
•液压缸：是液压力传递的执行机构，通过受压油液的作用实现物体的运动或操作。
•油箱：储存工作液、恒压油和返回油，同时具有冷却和过滤液压油的功能。
1.2 液压执行机构液压执行机构是液压系统的动力源，主要用于转换液压能为相应的物理效应。
液压执行机构的主要形式包括液压缸和液压马达。
•液压缸：根据输入压力和工作液体的流量，将液压能转化为线性运动的能力。
可实现推、拉、提升、抓取等动作，并且具有大功率输出和大承载能力的特点。
•液压马达：将输入的液压能转化为旋转运动的能力，常用于转盘、起重机、矿山设备等行业。
2. 典型应用液压驱动具有广泛的应用领域，既适用于大型工业设备，也适用于小型机械设备。
以下是液压驱动的一些典型应用：2.1 工程机械液压驱动在工程机械中得到广泛应用，例如挖掘机、推土机、起重机等。
通过液压系统和液压执行机构的协同作用，实现了工程机械的精确控制和大承载能力。
2.2 汽车制造液压驱动在汽车制造中发挥着重要作用，例如汽车制动系统、转向系统、悬挂系统等，通过液压系统和液压执行机构的应用，提高了汽车的安全性和行驶稳定性。
2.3 冶金设备在冶金设备中，液压驱动被广泛应用于锻压机、冷轧机、剪板机等设备。
液压系统可以提供大功率和高精度的力，满足冶金设备在高温高压下的工作要求。
2.4 航空航天在航空航天领域，液压驱动被广泛应用于飞机起落架、高速液压舵机等系统，通过液压系统的应用，提供了航空器快速准确操作的能力。
起重机液压系统原理简介(服务)
支腿伸缩控制阀
支腿选择阀
水平油缸
下车支腿控制原理图
垂直油缸
液压锁
24
3.2、下车支腿油路
支腿未操作示意图
25
3.2、下车支腿油路
支腿伸出动作示意图
26
3.2、下车支腿油路
支腿缩回动作示意图
27
3.3、下车多路阀原理及结构
支腿选择阀杆
液控单向阀
伸缩控制阀杆
下车溢流阀 (压力20Mpa)
P口(进油口) T口(回油口)
传递介质
传递方式
液压油是以石油为原料，添加各种添加剂，如 消泡剂、抗磨剂、增粘剂、抗氧化剂制成的特殊 油料。
我司起重机普遍采用加德士46#抗磨液压油，寒 冷地区多采用32#液压油，热带地区多采用68#液 压油。
注意：不同厂家、不同牌号的液压油不得混加。
4
1.2 一个典型的液压系统
一个控制油缸伸 缩的回路
4.9 空调油路
4.10 先导油路及先导手柄
40
4.1 上车功能流图
回转马达 回转缓冲阀
上车主阀
平衡阀
起幅油缸
平衡阀
伸缩油缸
平衡阀
主卷扬马达
平衡阀
副卷扬马达
中央回转体
41
4.2 上车 原理图
1、回转油路 2、伸缩油路 3、变幅油路 4、副卷扬油路 5、主卷扬油路 6、空调油路
42
4.3 中央回转体结构与功能
起重机上车转台与下车底盘需进 行360度全回转，中心回转接头是连 接下车和上车供油通道的机构。它由 壳体与体芯组成，各个油道之间有密 封防止相互串油，体芯上的油道为环 形槽腔。固定体与底盘连接，活动体 与转台用拨叉连接。
43
装载机的液压原理工作
装载机的液压原理工作装载机是一种使用液压系统实现工作动力的机械设备。
液压系统是通过液体介质传输能量，完成各种机械运动的动力机构。
在装载机中，液压系统实现了装载斗的升降、倾斜和缩放等多种操作。
下面将详细阐述装载机的液压原理和工作过程。
液压系统是由液压泵、液压马达、液压缸、液压阀门和液压油箱等组成的。
其中液压泵将机械能转化为液压能；液压马达将液压能转化为机械能；液压缸则将液体的能量转化为线性运动或旋转运动的能力；液压阀门用于对液压系统的流量、压力和方向进行控制；而液压油箱则是液压系统的储油器。
在装载机的液压系统中，液压泵起到了一个非常重要的作用。
液压泵通过机械传动转化液压油箱中的液体能量为能够对液压缸和液压马达施加的高压能量。
装载机常用的液压泵有齿轮泵和叶片泵两种类型。
液压缸是液压系统中的重要执行元件，通过液体介质的作用，实现线性运动。
装载机中的液压缸分为升降液压缸和倾斜液压缸两种。
液压缸的构造由缸筒、活塞和活塞杆组成。
当液压油从液压泵进入液压缸的一侧时，活塞受到液压力的作用向外运动，并推动活塞杆一起运动，从而实现升降或倾斜操作。
液压阀门是液压系统中的控制元件，通过对液体流量和压力的调整，控制液压缸和液压马达的工作状态。
装载机常用的液压阀门有单向阀、溢流阀、流量控制阀和方向控制阀等。
单向阀用于控制液体的单向流动；溢流阀用于限制系统中的最大压力；流量控制阀用于调节液体的流量大小；方向控制阀用于改变液体的流动方向。
装载机的液压系统工作流程如下：当操作员操纵控制手柄时，液压泵将液压油从油箱中吸入，并通过液压管路输送到液压缸和液压马达。
液压油在液压缸中产生压力作用，从而推动活塞的运动，实现升降或倾斜动作。
同样，液压油在液压马达中产生压力作用，将液体能量转化为机械能，实现装载斗的缩放动作。
在液压系统的工作过程中，通过调节液压泵的输送量，可以改变液压缸和液压马达的速度。
而通过调节液压阀门，可以控制液压缸和液压马达的压力和流量大小。
装载机液压系统工作原理
装载机液压系统工作原理装载机液压系统是一种利用液体传递能量的系统，通过液压原理将机械能转化为液压能，再将液压能转化为机械能，从而实现装载机的各种工作。
液压系统主要由液压泵、液压油箱、液压马达（液压马达更多应该是液压马达啦）、液压缸、控制阀及管路等组成，下面对装载机液压系统的工作原理进行详细分析。
首先是液压泵。
液压泵是整个液压系统的动力源，其作用是将机械能转化为液压能。
液压泵通过泵腔内的运动使液体产生压力，带动液体在管路中流动。
液压泵可以是齿轮泵、叶片泵、柱塞泵等不同类型，不同类型的泵有不同的结构和工作原理，但基本原理都是通过往复运动使液体在泵腔内流动。
液压油箱是液压系统的储油部分。
液压油箱主要起到储存液压油、冷却液压油、排泄液压油中的气泡和杂质等作用。
液压油箱内设置了一个回油过滤器，用于过滤回流到油箱中的液压油中的杂质。
液压油箱还设置了油位计、油温计等仪表，用于监测液压油的液位和温度。
液压马达是液压系统的执行元件之一、液压马达接收液压系统传递的液压能，并将其转化为机械能，驱动装载机的各种工作。
液压马达的工作原理与液压泵相反，液体通过液压马达的马达腔流入，引起齿轮或柱塞的旋转或往复运动，将液压能转换为机械能。
液压马达一般采用柱塞马达或齿轮马达。
液压缸是液压系统的另一种执行元件。
液压缸是一种转换液压能为机械能的装置，将液压能转化为直线运动。
液压缸内充满液压油，当液压油从其中一腔流入液压缸时，由于压力差，使活塞产生位移，从而实现装载机的挖掘、摆动、升降等工作。
控制阀是液压系统的控制中心，通过控制阀的开关、转动等动作，控制液压系统中的液流，从而控制液压马达和液压缸的工作。
控制阀有单向阀、电磁阀、调速阀、换向阀等多种类型，不同类型的控制阀具有不同的功能和特点，一般液压系统中会根据需要组合使用多个控制阀。
液压管路是液压系统的传输通道，将液压泵产生的液压能传输到液压马达和液压缸等执行元件。
液压管路一般由高压油管、低压油管、管接头、胶管等组成。
装载机工作装置液压系统(原理剖析)
液压系统的故障诊断与排除
诊断方法：观察、听诊、触 诊和仪器检测等
排除步骤：确定故障部位、 拆卸维修、重新装配和测试
等
常见故障：油温过高、油液 泄漏、噪音和振动等
注意事项：保持液压元件的 清洁、定期更换滤芯和密封
件等
液压系统的安全操作规程
操作人员必须经过专业培训熟悉装载机工作装置液压系统的原理和操作规程。 在进行维护和保养工作前必须先关闭发动机并确保装载机处于稳定状态。 在进行液压系统检查、维修或更换部件时必须先断开液压管路并确保系统内无压力。 在进行液压油的添加或更换时必须使用符合规定的液压油并确保油箱密封良好。 在操作过程中应定期检查液压油的清洁度和油位并保持液压系统的良好工作状态。
液压油的温度：液压油的温度应保持在适当的范围内过高或过低的温度都会影响系统的性能和寿 命
液压元件的维护与保养
液压元件的清洁：定期清洗液压元件防止杂质和污垢的积累。 液压油的更换：按照规定的周期更换液压油保证液压系统的正常运转。 滤清器的检查：定期检查并更换滤清器防止杂质进入液压系统。 密封件的更换：定期检查密封件如有损坏应及时更换防止液压油的泄漏。
感谢观看
汇报人：
05
装载机工作装置液压系统的维护与保养
液压油的选用与更换
选用合适的液压油：根据工作条件和要求选择合适的液压油如抗磨液压油或磷酸酯液压油
液压油的更换周期：一般情况下液压油的使用寿命在2000-4000小时左右建议定期更换以保证 系统的正常运行
液压油的清洁度：液压油的清洁度对系统的正常运行至关重要应定期检查并保持清洁
装载机工作装置液压系统的应用范围
装载机工作装置液压系统广泛应用于建筑、道路、桥梁等土方工程中用于 铲装、运输和卸载物料。
挖掘机液压系统 - 装载机液压系统
挖掘机液压系统 - 装载机液压系统
概述
本文档将介绍挖掘机液压系统和装载机液压系统的基本原理和功能。
我们将讨论液压系统的组成部分，以及它们在挖掘机和装载机中的应用。
液压系统的组成部分
1. 液压液：液压系统使用特殊的液体作为传递力量的介质。
这种液体通常是一种特殊的液压油，具有良好的润滑性能和耐高温性能。
2. 液压泵：液压泵是液压系统的动力源，负责将液压液从液压油箱吸入，并通过压力传递给其他液压元件。
3. 液压马达：液压马达将液压能量转化为机械能，用于驱动挖掘机和装载机的各种动作。
4. 液压缸：液压缸是液压系统中最常见的元件之一。
它通过液压能量推动活塞，从而产生直线运动。
液压系统在挖掘机中的应用
1. 动臂和铲斗：液压系统驱动挖掘机的动臂和铲斗，使其能够进行挖掘和装载工作。
2. 行走设备：液压系统还用于控制挖掘机的行走设备，包括履带和轮子。
3. 转盘：液压系统通过液压马达控制挖掘机的转盘旋转。
液压系统在装载机中的应用
1. 升降装置：液压系统通过液压缸驱动装载机的升降装置，使其能够提升和倾斜物体。
2. 倾斜装置：液压系统还用于控制装载机的倾斜装置，使其能够倾斜斗以更好地装载物体。
3. 装料斗：液压系统通过液压马达控制装载机的装料斗，使其能够打开和关闭。
总结
挖掘机和装载机的液压系统是关键的动力传递系统，它们实现了各种重要的功能，包括挖掘、装载和运输物体。
了解液压系统的基本原理和组成部分对于维护和操作这些机器至关重要。
以上是对挖掘机液压系统和装载机液压系统的简要介绍，希望能对您有所帮助。
参考资料。
挖机液压系统工作原理
挖机液压系统工作原理
挖机的液压系统工作原理可以从以下几个方面去理解：
1. 液压系统的基本原理：液压系统利用液体在封闭的管路中的流动和压力传递能力来实现力的传递和工作机构的运动控制。
系统包括液压液、液压泵、液压缸、控制阀等组成。
2. 液体的传动特性：液体在封闭管路中的流动具有不可压缩性、容量性和伏打性等特点。
当液压泵施加压力，推动液体流动时，液体会在管路中传播，并且由于容量性，使得液压马达或液压缸产生相应的力和运动。
3. 液压泵的作用：液压泵将机械能转化为液压能，提供液体的流动压力。
液压泵通过旋转运动带动液体，使液体获得一定的动能和压力，进而传递给液压系统中的液压缸或液压马达。
4. 液压缸的作用：液压缸是液压系统中的执行元件，它将液体的压力转化为机械能，从而产生相应的力和运动。
当液压泵施加压力，推动液体流入液压缸时，液压缸内的活塞受到液体压力的作用，产生线性运动或旋转运动，从而实现挖机工作的目的。
5. 控制阀的作用：控制阀在液压系统中起到调节和控制液压系统工作过程的作用。
通过改变液路的连接和封闭状态，控制阀可以实现液压缸的启动、停止和运动方向的改变。
总的来说，挖机液压系统利用液体的不可压缩性和容量性，通
过液压泵提供的液压能，使液压缸产生相应的力和运动，从而实现挖机的各项工作。
控制阀则用于对液压系统进行调节和控制，确保系统的正常运行。
装载机液压系统工作原理
装载机液压系统工作原理
液压系统是装载机中至关重要的一个部件，它能够通过液压原理来传递力量和控制机械运动。
其主要工作原理可以分为以下几个方面：
1. 液压传动：液压系统采用了液体作为传动介质，通过液体的不可压缩性来传递力量。
当液体从一个活塞或阀门的一侧传输到另一侧时，会产生推力或拉力，从而实现机械部件的运动。
2. 液压泵：液压泵是液压系统的动力源，它通过机械或电动力量将液体从油箱中吸入，并将其加压送至液压系统中的各个执行元件。
液压泵的工作原理类似于汽车发动机的工作原理，通过压缩液体来产生动力。
3. 液压缸：液压缸是液压系统的执行元件，通过将液体加压送入液压缸的活塞腔中，实现机械装置的运动。
液压缸通常由活塞、筒体、密封件和连接部件组成。
液压缸的工作原理是，当液体从液压泵进入液压缸时，液体的压力使活塞受力并产生位移，从而驱动相应的机械装置运动。
4. 液压阀：液压阀是液压系统中控制流量和压力的关键部件。
根据控制的方式，液压阀可以分为手动控制阀、比例控制阀和电动控制阀等。
液压阀的工作原理是，通过控制液体的流量和压力，实现液压系统中的各个执行元件的运动。
5. 液压油：液压油在液压系统中起到传递力量、润滑和密封的作用。
液压油需要具有一定的黏度和抗氧化性能，以确保液压
系统的正常工作。
液压油还需要定期更换和保养，以保证液压系统的性能和寿命。
综上所述，装载机液压系统的工作原理是通过液压传动、液压泵、液压缸、液压阀和液压油等组成的系统，实现力量传递和机械部件的控制。
这些组成部件协同工作，使装载机能够高效、稳定地运行。
机械制造中的液压系统工作原理
机械制造中的液压系统工作原理液压系统是机械制造中常见且重要的一种动力传动系统，它通过流体力学原理，利用密闭的管路和元件将能量转化为力和运动。
本文将重点介绍液压系统的工作原理及其在机械制造中的应用。
一、液压系统的基本组成液压系统主要由液压泵、液压缸（执行器）、控制阀和油箱等组成。
液压泵负责将机械能转化为液压能，即驱动流体（通常是液压油）在管路中流动；液压缸则接收液压能，将其转化为机械能，用于实现运动或施加力；控制阀则根据系统需求，控制液压能的流动方向、流量和压力等。
油箱则提供储存液压油和冷却液的功能。
二、液压系统的工作原理液压系统基于 Pascal 定律，即在一个封闭的系统中，施加在液体上的压力会均匀传递到液体中的每个点。
根据这一定律，液压系统通过改变液体的压力，实现力的传递和控制。
工作原理如下：1. 液压泵：液压泵由传动装置驱动，通过旋转运动将机械能转化为液压能。
在液压泵的作用下，液压油被抽入泵体内，形成一定压力的液体压力。
2. 控制阀：控制阀根据系统需求，通过开启或关闭，控制液压能的流动方向、流量和压力。
常见的控制阀有单向阀、调压阀、溢流阀等。
3. 液压缸：液压缸是液压系统的执行器，将液压能转化为机械能。
液压油通过控制阀进入液压缸的不同腔体，使活塞来回运动，从而实现力的传递和运动。
4. 油箱：油箱提供储存液压油和冷却液的功能。
液压油在系统中循环流动，完成能量传递和冷却的过程。
液压系统的工作原理可简单总结为：液压泵将机械能转化为液压能，通过控制阀调节液压能的流动方向、流量和压力，进而驱动液压缸实现力的传递和运动。
液压油的循环流动和油箱的功能保证了系统的正常运行和冷却。
三、液压系统在机械制造中的应用液压系统广泛应用于各个领域的机械制造中，以下列举几个常见的应用：1. 工程机械：液压系统广泛应用于挖掘机、装载机、推土机等工程机械中。
通过控制液压缸的伸缩和转动，实现各种作业功能。
2. 冶金设备：钢铁、有色金属等冶金设备中的卷板机、剪板机等都采用液压系统，实现材料切割、卷取等操作。
装载机液压系统原理
装载机液压系统原理
1.液压泵：液压系统的动力源，通过传动装置将机械能转换为液压能，将液体压力增加后通过管路送往液压执行器。
液压泵通常采用齿轮泵、柱
塞泵或液压叶片泵等。
2.液压马达：将液压能转换为机械能，它与液压泵相反，在液压系统
中起到驱动作用。
液压马达通常采用齿轮马达、柱塞马达或液压叶片马达等。
3.液压缸：液压缸是液压系统中最常见的液压执行器，利用液体的压
力对活塞施加力来实现线性运动。
液压缸通常由活塞、活塞杆、缸筒和密
封件等组成。
4.控制阀：控制阀是液压系统中的核心部件，用于控制液压流向、压
力和流量。
常见的控制阀有进油阀、卸荷阀、换向阀、流量阀和压力阀等，通过控制阀的开关和调节来实现系统的控制。
5.油箱：油箱用来存储液压油，同时起到冷却和过滤液压油的作用。
油箱通常具有油位表、出油口、进油口、油滤器和冷却器等。
6.管路：管路连接液压泵、液压马达、液压缸和控制阀等液压元件，
起到输送液压能和控制液压流动的作用。
管路通常由钢管、软管和接头等
组成。
装载机的液压系统工作原理如下：
当液压泵启动后，通过吸油口吸入液压油，并将液压油通过压油口输
送到系统中。
液压油经过控制阀进入液压缸或液压马达，通过活塞施加力
或者转动驱动装载机执行工作。
同时，液压油通过回油口回流到油箱中，循环利用。
总之，装载机液压系统通过液体的压力来传递和控制动力，能够实现高效、精确和可靠的装载工作。
挖掘机液压系统工作原理
挖掘机液压系统工作原理挖掘机液压系统是挖掘机的重要组成部分，它通过液压力来实现各种工作功能。
液压系统由液压泵、液压缸、液压阀等组成，通过液压油的流动和控制来完成挖掘机的动作。
下面将详细介绍挖掘机液压系统的工作原理。
1. 液压泵的工作原理液压泵是挖掘机液压系统的动力来源，其主要作用是将机械能转化为液压能。
液压泵通过叶片、齿轮或柱塞等结构，将液压油吸入并压力增加后送到液压系统中。
液压泵的工作原理类似于人体的心脏，不断地将液压油供给给各个液压元件，使其正常工作。
2. 液压缸的工作原理液压缸是挖掘机液压系统中的执行元件，它将液压能转化为机械能。
液压缸内部有活塞和密封件，当液压油通过液压阀控制进入液压缸时，活塞受到液压力的作用而运动，从而带动挖掘机的各个工作部件实现动作。
3. 液压阀的工作原理液压阀是挖掘机液压系统的控制元件，它负责控制液压油的流动和压力，从而实现挖掘机的各种工作功能。
液压阀一般由阀体、阀芯和弹簧等部分组成。
当液压油通过液压泵提供压力后，根据液压系统的工作需要，液压阀会打开或关闭相应的通道，控制液压油的流向和压力，从而控制液压缸的运动。
4. 液压油的工作原理液压油是挖掘机液压系统的工作介质，它具有良好的润滑性、密封性和传动性能。
液压油通过液压泵的供给，进入液压系统中，通过液压阀的控制流向液压缸，从而实现挖掘机的各种工作功能。
液压油还可以通过液压油冷却系统进行冷却，保证液压系统的正常工作温度。
5. 液压系统的工作原理挖掘机液压系统的工作原理是：液压泵将液压油吸入并压力增加后送到液压系统中，通过液压阀的控制流向液压缸，液压缸受到液压力的作用而运动，从而带动挖掘机的各个工作部件实现动作。
液压油在液压系统中不断循环流动，通过液压泵的供给和液压阀的控制，实现不同工作部件的协调运动，从而完成挖掘机的各种工作功能。
通过以上的介绍，我们可以了解到挖掘机液压系统的工作原理是由液压泵、液压缸、液压阀和液压油等组成的。
浅谈工程机械液压系统
浅谈工程机械液压系统工程机械液压系统是指用液体传递能量并控制工程机械执行动作的系统。
液压系统通过液压泵将液体（通常是油）压力传递到液压缸或电动机，从而产生动力。
它在各种工程机械中被广泛应用，如挖掘机、装载机、推土机、起重机等。
本文将从液压系统的原理、组成部分、工作原理和维护等方面浅谈工程机械液压系统。
液压系统的原理液压系统利用液体传递能量的原理来实现工程机械的动作。
当液压泵向液体施加压力时，液体会在管道中传递压力，使得液压缸或电动机产生相应的动作。
液压系统利用这种原理来实现工程机械的力量放大和精密控制。
液压系统的组成部分液压系统一般包括液压泵、液压缸、液压阀、油箱、管路、滤油器等组成部分。
液压泵负责将机械的动力源（通常是发动机）提供的动力传递给液体，形成高压液体。
液压缸则根据液压力来实现机械的动作。
液压阀用于控制液体的流动和压力，实现对液压系统的精密控制。
油箱用于存储液体，并提供冷却和保护功能。
管路和滤油器则用于传递液体和过滤杂质。
液压系统的维护为了保证液压系统的正常运行，对液压系统的维护至关重要。
要定期对液压油进行更换，保持油品的清洁和性能稳定。
要对液压系统中的滤油器进行定期更换，确保液体中的杂质不会损坏系统。
还要对液压系统中的密封件、管路和阀门进行定期检查和维护，以确保系统的正常运行。
工程机械液压系统作为工程机械中重要的动力传递和控制系统，具有着重要的作用。
了解液压系统的原理、组成部分、工作原理和维护方法，对于提高工程机械的运行效率和延长使用寿命都具有着重要的意义。
希望本文所述能够对读者有所帮助，让大家对工程机械液压系统有更深入的了解。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图示是ZL50 图示是ZL50铰接式轮胎装载机的外观图 ZL50铰接式轮胎装载机的外观图， 铰接式轮胎装载机的外观图，它 的举重量为5 的举重量为5吨。装载机的基本动作是： 装载机的基本动作是：将铲斗 插入物料， 插入物料，向后翻转铲斗， 向后翻转铲斗，保持载荷， 保持载荷，提升物料 到一定高度， 到一定高度，将物料运输到卸荷地点、 将物料运输到卸荷地点、卸料， 卸料， 然后回到装料处， 然后回到装料处， 如此循环作业。 如此循环作业。
图中为ZL50 图中为ZL50装载机的液压系统图 ZL50装载机的液压系统图。 装载机的液压系统图。它以 6135Q型柴油机为动力驱动三个液压泵 6135Q型柴油机为动力驱动三个液压泵， 型柴油机为动力驱动三个液压泵，并组 成工作装置回路和转向回路， 成工作装置回路和转向回路，而这两个回路 又通过 辅助泵 和流量 转换阀 联系起 来。
装载机转向机构要求转向灵敏， 装载机转向机构要求转向灵敏，因此随动 阀采取负封闭的换向过渡形式， 阀采取负封闭的换向过渡形式，这样还防止突 然换向时系统压力瞬时升高。 然换向时系统压力瞬时升高。同时还加了一个 锁紧滑阀来防止转向液压缸窜动。 锁紧滑阀来防止转向液压缸窜动。锁紧阀的作 用是在转载机直线行驶时防止液压缸窜动和降 低关闭油路的速度， 低关闭油路的速度，减少液压冲击， 减少液压冲击，避免油路 系统损坏。 系统损坏。另一个作用是当转向泵和辅助泵管 路发生破损或油泵出现故障时， 路发生破损或油泵出现故障时，锁紧滑能自动 回到关闭油路位置， 回到关闭油路位置，从而保证机器不摆头。 从而保证机器不摆头。
转向液压缸工作回路
装载机要求具有稳定的转向速度， 装载机要求具有稳定的转向速度，也就是 要求进入转向液压缸的油液流量恒定。 要求进入转向液压缸的油液流量恒定。转向液 压缸的油液主要来自CB 压缸的油液主要来自CB－ CB－46转向泵 46转向泵， 转向泵，该泵由主 机的柴油发动机拖出， 机的柴油发动机拖出，在发动机额定转速下， 在发动机额定转速下， 流量为77 流量为77升 77升/分。 流量转向阀的工作原理是： 流量转向阀的工作原理是：使转向泵输出 的油液通过两个节流孔， 的油液通过两个节流孔，两孔前后产生压差 ∆p’=p1-p2和∆p”=p2-p3，总压差∆p＝ ∆p’＋∆p” ＝p1-p3。液动分流阀左端控制油路接p 液动分流阀左端控制油路接p1，右端 接p2。设两端油压的作用面
1.装载机 1.装载机液压系统 装载机液压系统 2.汽车式起重机及挖掘机液压系统 3.挖掘机的液压系统 4.YZ100型振动机的液压系统 4.YZ100型振动机的液压系统 5. 摊铺机液压系统 摊铺机液压系统
装载机液压系统
装载机主要用来装卸成堆散料 装载机主要用来装卸成堆散料, 主要用来装卸成堆散料,也能进 行轻度地铲掘工作, 行轻度地铲掘工作,以及平地、 以及平地、起重和牵引等 多种作业。 多种作业。由于装载机是在露天情况下工作， 由于装载机是在露天情况下工作， 因而对系统有如下地要求： 因而对系统有如下地要求： 1. 工作性能好。 工作性能好。应保证具有较高的生产 率和工作平稳性。 率和工作平稳性。 2. 寿命长、 寿命长、可靠性高。 可靠性高。 3. 操纵性能好。 操纵性能好。 4. 便于维修和保养。 便于维修和保养。
转斗液压缸工作回路
装载机在铲取物料时一般要求先转斗后提 升动臂， 升动臂，所以转斗液压缸与动臂液压缸采用串 并联油路连接， 并联油路连接，并将控制转斗压缸的三位阀放 置在动臂液压缸的四位阀之前， 置在动臂液压缸的四位阀之前，以保证转斗液 压缸能优先动作。 压缸能优先动作。 在转斗液压缸的小腔油路中尚设有双作用 安全阀。 安全阀。它的作用是在动臂升降过程中， 它的作用是在动臂升降过程中，转斗 的连杆机构由于动作不相协调而受到某种程度 的干涉， 的干涉，双作用安全阀可起到缓冲补油作用。 双作用安全阀可起到缓冲补油作用。
自动限位装置
在工作装置和分流阀上装有自动复位装 置，以实现工作中铲斗自动放平， 以实现工作中铲斗自动放平，动臂提升 自动限位动作。 自动限位动作。在动臂后铰点和转斗液压缸 处装有自动复位行程开关， 处装有自动复位行程开关，当行程开关脱开 触点， 触点，电磁阀断电而复位， 电磁阀断电而复位，关闭进气通道， 关闭进气通道， 阀体内的压缩空气从放气孔排出。 阀体内的压缩空气从放气孔排出。
积均为F 积均为F，阀芯即处在油压p 阀芯即处在油压p1与p2的推力和弹簧 力P弹之和相平衡的位置。 之和相平衡的位置。当转向泵流量Q 当转向泵流量Q1正常， 正常， ∆p达到规定值而p 达到规定值而p1ኑp3+P弹/F时 /F时，分流阀被推 至A工位， 工位，于是Q 于是Q2＝0，辅助泵排油全部输入工 作装油路。 作装油路。当发动机转速降低， 当发动机转速降低，使Q1减小到 p1አ p3+P弹/F时 /F时，分流阀便逐渐被推向B 分流阀便逐渐被推向B工位， 工位， 于是辅助泵开始向转向油路输油。 于是辅助泵开始向转向油路输油。由于增加乐 流量Q 流量Q2，使p2上升， 上升，同时p 同时p1值也随之上升， 值也随之上升，直 到p1 ኑp3+P弹/F时 /F时，分流阀便停留在新的平衡 位置。 位置。
转向液压缸
动臂液压缸 左 右 锁紧阀 分配阀 单向节流阀 转向阀 流量控制阀
铲斗液压缸
双作用安全阀18
电磁开关
Hale Waihona Puke 储气筒ZL-50装载机
动臂液压缸工作回路
动臂液压缸的进油路由工作液压泵和辅助 液压泵供油。 液压泵供油。流量总和最大可达320 流量总和最大可达320升 320升/分。分 配阀采用传并联油路的多种阀， 配阀采用传并联油路的多种阀，其中控制动臂 的阀为四位阀。 的阀为四位阀。当四位阀处于图示中位时， 当四位阀处于图示中位时，液 压缸锁紧而液压泵卸荷。 压缸锁紧而液压泵卸荷。此外， 此外，还能实现空斗 迅速下降， 迅速下降，甚至在发动机熄火的情况下也能将 下铲斗。 下铲斗。回路工作压力由分配阀中的安全溢流 2 阀调定为150 阀调定为150公斤 150公斤/ 公斤/厘米 。
