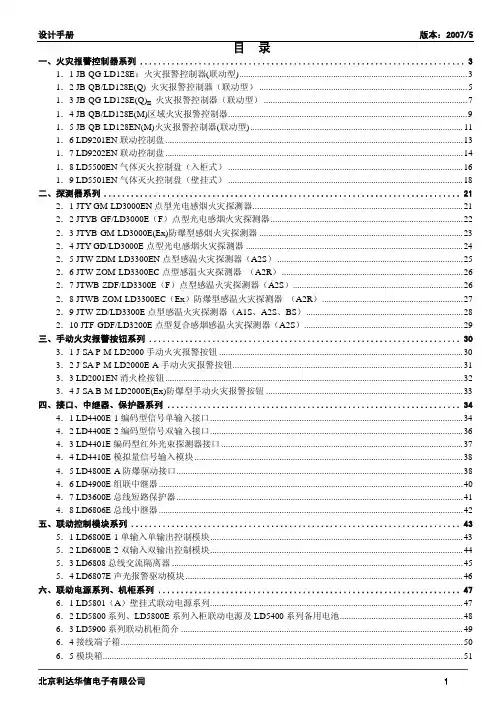

北京利达消防设备ld设计手册07052
4．6 LD4900E 组联中继器 ........................................................................................................................................40
2．4 JTY-GD/LD3000E 点型光电感烟火灾探测器 .................................................................................................24
2．5 JTW-ZDM-LD3300EN 点型感温火灾探测器（A2S） ...................................................................................25
4．7 LD3600E 总线短路保护器 ................................................................................................................................41
1．2 JB-QB/LD128E(Q) 火灾报警控制器（联动型） .............................................................................................5
1．3 JB-QG-LD128E(Q)II 火灾报警控制器（联动型） ...........................................................................................7 1．4 JB-QB/LD128E(M)区域火灾报警控制器...........................................................................................................9
动画消防自动报警及联动系统完整版PPT共78页
动画消防自动报警及联动系统完整版
46、法律有权打破平静。——马·格林 47、在一千磅法律里，没有一盎司仁 爱。— —英国
48、法律一多，公正就少。——托·富 勒 49、犯罪总是以惩罚相补偿；只有处 罚才能 使犯罪 得到偿 还。— —达雷 尔
50、弱者比强者更能得到法律的保护 。—— 威·厄尔
21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
25、学习是劳动，是充满思想的劳动。——乌申斯基
谢பைடு நூலகம்！
46、法律有权打破平静。——马·格林 47、在一千磅法律里，没有一盎司仁 爱。— —英国
48、法律一多，公正就少。——托·富 勒 49、犯罪总是以惩罚相补偿；只有处 罚才能 使犯罪 得到偿 还。— —达雷 尔
50、弱者比强者更能得到法律的保护 。—— 威·厄尔
21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
25、学习是劳动，是充满思想的劳动。——乌申斯基
谢பைடு நூலகம்！
(完整版)火灾自动报警及消防联动控制系统
防排烟系统
（12）排烟机
排烟系统是将烟气 排出建筑物外，是人员 安全疏散的重要保证。 排烟机平时可以低速用 于通风换气，火灾时远 程启动高速排烟
火灾自动报警及消防联动控制系统介绍
武汉虹信技术服务有限责任公司
（13）排烟阀
火灾自动报警系统介绍
火灾自动报警及消防联动控制系统介绍
在通风管上设排 烟阀，平时关闭排烟 阀，火灾时打开着火 区的排烟阀.
武汉虹信技术服务有限责任公司
火灾自动报警系统介绍
水喷淋系统
（5）喷淋头
动作温度 68℃玻璃球 充液颜色为 红色
动作温度 93℃玻璃球 充液颜色为 绿色，厨房 等高温场所 使用
火灾自动报警及消防联动控制系统介绍
武汉虹信技术服务有限责任公司
（6）水流指示器
火灾自动报警系统介绍
某个喷头开启喷水或管网发生水量泄漏时，管道中的水产生流 动；引起水流指示器中桨片随水流而动作；接通延时电路后，继电 器触电吸合发出区域水流电信号，送至消防控制室
启动机关层的广播、声光报警器、警铃 打开排烟口、排烟风机 电梯迫降到一层 本层电源强切
烟感降到1.8m；温感降到底 扶梯旁一步到底
启动喷淋泵
消火栓按钮
启动消防泵
70℃防火阀动作 280℃防火阀动作
停空调机 停排烟机
气体灭火的烟感与温感
延时启动气体灭火，同时报警
水流指示器
报警
火灾自动报警及消防联动控制系统介绍
武汉虹信技术服务有限责任公司
火灾自动报警系统介绍
（2）差定温式探测器 差定温火灾探测器
是利用热敏元件对温度的 敏感性来检测环境温度， 特别适用于发生火灾时有 剧烈温升的场所，与感烟 探测器配合使用更能可靠 探测火灾，减少损失。
（12）排烟机
排烟系统是将烟气 排出建筑物外，是人员 安全疏散的重要保证。 排烟机平时可以低速用 于通风换气，火灾时远 程启动高速排烟
火灾自动报警及消防联动控制系统介绍
武汉虹信技术服务有限责任公司
（13）排烟阀
火灾自动报警系统介绍
火灾自动报警及消防联动控制系统介绍
在通风管上设排 烟阀，平时关闭排烟 阀，火灾时打开着火 区的排烟阀.
武汉虹信技术服务有限责任公司
火灾自动报警系统介绍
水喷淋系统
（5）喷淋头
动作温度 68℃玻璃球 充液颜色为 红色
动作温度 93℃玻璃球 充液颜色为 绿色，厨房 等高温场所 使用
火灾自动报警及消防联动控制系统介绍
武汉虹信技术服务有限责任公司
（6）水流指示器
火灾自动报警系统介绍
某个喷头开启喷水或管网发生水量泄漏时，管道中的水产生流 动；引起水流指示器中桨片随水流而动作；接通延时电路后，继电 器触电吸合发出区域水流电信号，送至消防控制室
启动机关层的广播、声光报警器、警铃 打开排烟口、排烟风机 电梯迫降到一层 本层电源强切
烟感降到1.8m；温感降到底 扶梯旁一步到底
启动喷淋泵
消火栓按钮
启动消防泵
70℃防火阀动作 280℃防火阀动作
停空调机 停排烟机
气体灭火的烟感与温感
延时启动气体灭火，同时报警
水流指示器
报警
火灾自动报警及消防联动控制系统介绍
武汉虹信技术服务有限责任公司
火灾自动报警系统介绍
（2）差定温式探测器 差定温火灾探测器
是利用热敏元件对温度的 敏感性来检测环境温度， 特别适用于发生火灾时有 剧烈温升的场所，与感烟 探测器配合使用更能可靠 探测火灾，减少损失。
