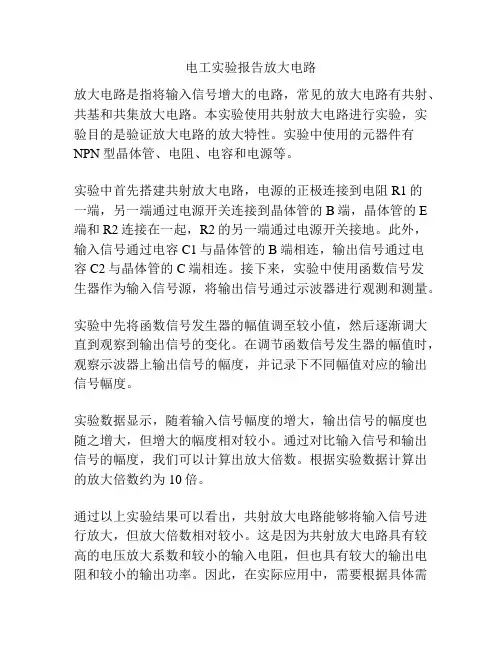

电工实验报告放大电路

电工实验报告放大电路

电工实验报告放大电路放大电路是指将输入信号增大的电路,常见的放大电路有共射、共基和共集放大电路。

本实验使用共射放大电路进行实验,实验目的是验证放大电路的放大特性。

实验中使用的元器件有NPN型晶体管、电阻、电容和电源等。

实验中首先搭建共射放大电路,电源的正极连接到电阻R1的一端,另一端通过电源开关连接到晶体管的B端,晶体管的E 端和R2连接在一起,R2的另一端通过电源开关接地。

此外,输入信号通过电容C1与晶体管的B端相连,输出信号通过电容C2与晶体管的C端相连。

接下来,实验中使用函数信号发生器作为输入信号源,将输出信号通过示波器进行观测和测量。

实验中先将函数信号发生器的幅值调至较小值,然后逐渐调大直到观察到输出信号的变化。

在调节函数信号发生器的幅值时,观察示波器上输出信号的幅度,并记录下不同幅值对应的输出信号幅度。

实验数据显示,随着输入信号幅度的增大,输出信号的幅度也随之增大,但增大的幅度相对较小。

通过对比输入信号和输出信号的幅度,我们可以计算出放大倍数。

根据实验数据计算出的放大倍数约为10倍。

通过以上实验结果可以看出,共射放大电路能够将输入信号进行放大,但放大倍数相对较小。

这是因为共射放大电路具有较高的电压放大系数和较小的输入电阻,但也具有较大的输出电阻和较小的输出功率。

因此,在实际应用中,需要根据具体需求选择合适的放大电路。

在放大电路的实验中,还需要注意一些实验技巧。

首先,搭建电路时需要保持良好的接触和连接,避免接触不良或线路松动导致实验结果不准确。

其次,调节函数信号发生器和示波器的参数时,需要采用逐渐调整的方式,避免突然调大或调小幅度,防止电路受损或设备故障。

最后,在实验结束后应注意断开电源和清理实验台,保持实验环境整洁,避免意外发生。

综上所述,通过本实验我们成功验证了共射放大电路的放大特性。

实验结果表明,共射放大电路能够将输入信号进行放大,但放大倍数相对较小。

此外,在实际应用中还需要根据具体需求选择合适的放大电路。

单级共射放大电路实验报告

单级共射放大电路实验报告

单级共射放大电路实验报告
实验电路图如下:
一、调试静态工作点:
实验中测量放大器的静态工作点,应在输入信号为零的情况下进行。

1)没通电前,将放大器输入端与地端短接,接好电源线(注意12V 电源位置)。

2)检查接线无误后,接通电源。

3)用万用表的直流10V 挡测量UE=2V 左右,如果偏差太大可调节静态 工作点(电位器RP )。

然后测量UB 、UC
4)关掉电源,断开开关S ,用万用表的欧姆挡(1×1K )测量RB2。

将 所有测量结果记入表中。

5)根据实验结果可用:IC ≈IE=RE UE
,UBE=UB-UE,UCE=UC-UE ,求出静态工作点。

实验及计算数据如下表: 测量值 计算值 UB(V) UE(V) UC(V) RB2(Ω) UBE (V )
UCE(V) IC (mA )
2.6
2
7.2
60
0.6
5.2
2
1)接通电源,从信号发生器上输出一个频率为1KHZ ,幅值为10mV 的正弦信号加入到放大器输入端。

2)用示波器观察放大器输出电压的波形,在波形不失真的条件下用交流毫伏表
三、测量输入电阻和输出电阻
输入电阻:Ri=Ii Ui =Rs Ui Us Ui /)(-=ui Us Ui
-Rs
输出电阻:Ro=UoL Uo -=UoL
Uo -RL
在输出电压波形不是真的情况下,用交流毫伏表测出uS 、ui 和uL 记入表中。

断开负载电阻RL ,保持uS 不变,测量输出电压Uo ,记入表中 四、电压放大倍数的测量
Au=Ui Uo =101500
=150。

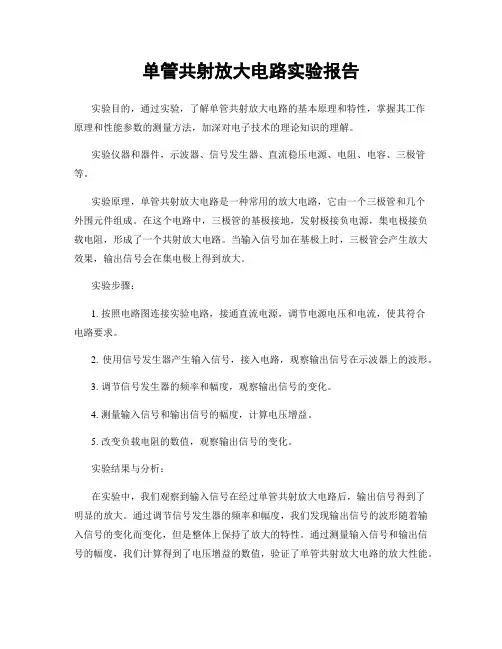

单管共射放大电路实验报告

单管共射放大电路实验报告

单管共射放大电路实验报告实验目的,通过实验,了解单管共射放大电路的基本原理和特性,掌握其工作原理和性能参数的测量方法,加深对电子技术的理论知识的理解。

实验仪器和器件,示波器、信号发生器、直流稳压电源、电阻、电容、三极管等。

实验原理,单管共射放大电路是一种常用的放大电路,它由一个三极管和几个外围元件组成。

在这个电路中,三极管的基极接地,发射极接负电源,集电极接负载电阻,形成了一个共射放大电路。

当输入信号加在基极上时,三极管会产生放大效果,输出信号会在集电极上得到放大。

实验步骤:1. 按照电路图连接实验电路,接通直流电源,调节电源电压和电流,使其符合电路要求。

2. 使用信号发生器产生输入信号,接入电路,观察输出信号在示波器上的波形。

3. 调节信号发生器的频率和幅度,观察输出信号的变化。

4. 测量输入信号和输出信号的幅度,计算电压增益。

5. 改变负载电阻的数值,观察输出信号的变化。

实验结果与分析:在实验中,我们观察到输入信号在经过单管共射放大电路后,输出信号得到了明显的放大。

通过调节信号发生器的频率和幅度,我们发现输出信号的波形随着输入信号的变化而变化,但是整体上保持了放大的特性。

通过测量输入信号和输出信号的幅度,我们计算得到了电压增益的数值,验证了单管共射放大电路的放大性能。

在改变负载电阻的数值后,我们也观察到了输出信号的变化,进一步验证了电路的特性。

实验结论:通过本次实验,我们深入了解了单管共射放大电路的工作原理和特性,掌握了测量其性能参数的方法。

实验结果表明,单管共射放大电路具有良好的放大特性,能够将输入信号放大并输出。

同时,我们也发现了一些问题,比如在一定频率下,输出信号会出现失真等。

这些问题需要进一步的分析和解决。

实验的过程中,我们也遇到了一些困难和挑战,但通过认真的实验操作和思考,最终取得了满意的实验结果。

通过本次实验,我们不仅加深了对电子技术的理论知识的理解,还提高了实验操作的能力和实验分析的能力。

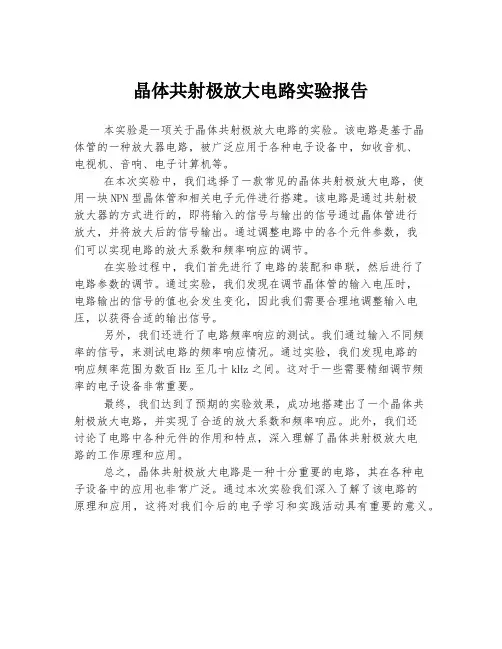

晶体共射极放大电路实验报告

晶体共射极放大电路实验报告

晶体共射极放大电路实验报告
本实验是一项关于晶体共射极放大电路的实验。

该电路是基于晶
体管的一种放大器电路,被广泛应用于各种电子设备中,如收音机、
电视机、音响、电子计算机等。

在本次实验中,我们选择了一款常见的晶体共射极放大电路,使
用一块NPN型晶体管和相关电子元件进行搭建。

该电路是通过共射极
放大器的方式进行的,即将输入的信号与输出的信号通过晶体管进行
放大,并将放大后的信号输出。

通过调整电路中的各个元件参数,我
们可以实现电路的放大系数和频率响应的调节。

在实验过程中,我们首先进行了电路的装配和串联,然后进行了
电路参数的调节。

通过实验,我们发现在调节晶体管的输入电压时,
电路输出的信号的值也会发生变化,因此我们需要合理地调整输入电压,以获得合适的输出信号。

另外,我们还进行了电路频率响应的测试。

我们通过输入不同频
率的信号,来测试电路的频率响应情况。

通过实验,我们发现电路的
响应频率范围为数百Hz至几十kHz之间。

这对于一些需要精细调节频
率的电子设备非常重要。

最终,我们达到了预期的实验效果,成功地搭建出了一个晶体共
射极放大电路,并实现了合适的放大系数和频率响应。

此外,我们还
讨论了电路中各种元件的作用和特点,深入理解了晶体共射极放大电
路的工作原理和应用。

总之,晶体共射极放大电路是一种十分重要的电路,其在各种电
子设备中的应用也非常广泛。

通过本次实验我们深入了解了该电路的
原理和应用,这将对我们今后的电子学习和实践活动具有重要的意义。

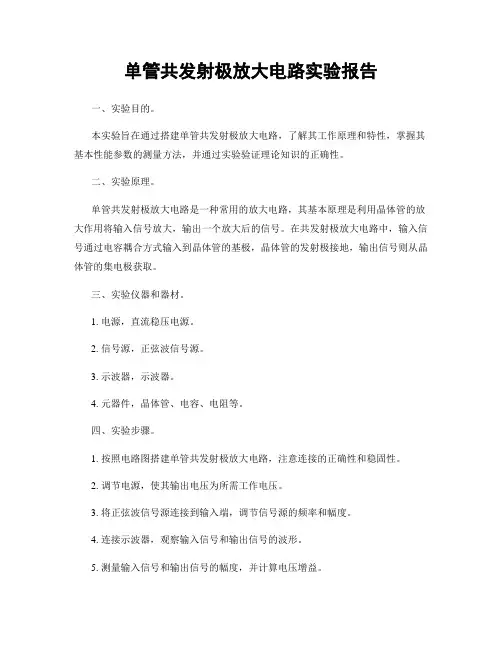

单管共发射极放大电路实验报告

单管共发射极放大电路实验报告

单管共发射极放大电路实验报告一、实验目的。

本实验旨在通过搭建单管共发射极放大电路,了解其工作原理和特性,掌握其基本性能参数的测量方法,并通过实验验证理论知识的正确性。

二、实验原理。

单管共发射极放大电路是一种常用的放大电路,其基本原理是利用晶体管的放大作用将输入信号放大,输出一个放大后的信号。

在共发射极放大电路中,输入信号通过电容耦合方式输入到晶体管的基极,晶体管的发射极接地,输出信号则从晶体管的集电极获取。

三、实验仪器和器材。

1. 电源,直流稳压电源。

2. 信号源,正弦波信号源。

3. 示波器,示波器。

4. 元器件,晶体管、电容、电阻等。

四、实验步骤。

1. 按照电路图搭建单管共发射极放大电路,注意连接的正确性和稳固性。

2. 调节电源,使其输出电压为所需工作电压。

3. 将正弦波信号源连接到输入端,调节信号源的频率和幅度。

4. 连接示波器,观察输入信号和输出信号的波形。

5. 测量输入信号和输出信号的幅度,并计算电压增益。

6. 调节电路参数,如电容、电阻值,观察对电路工作的影响。

五、实验结果与分析。

通过实验观察和测量,我们得到了单管共发射极放大电路的输入输出波形和幅度,并计算出了电压增益。

通过调节电路参数,我们也观察到了电路工作的变化。

实验结果表明,单管共发射极放大电路能够有效放大输入信号,并且其放大倍数与理论计算值基本吻合。

六、实验总结。

本次实验通过搭建单管共发射极放大电路,对其工作原理和特性有了更深入的了解。

同时,我们也掌握了测量电路性能参数的方法,并通过实验验证了理论知识的正确性。

在实验过程中,我们也发现了一些问题和不足之处,为今后的实验和学习提供了一定的参考和借鉴。

七、实验心得。

通过本次实验,我对单管共发射极放大电路有了更深入的了解,也提高了实验操作和数据处理的能力。

在今后的学习和科研工作中,我将继续努力,不断提升自己的实验技能和理论水平。

以上就是本次单管共发射极放大电路实验的报告内容,希望能对大家有所帮助。

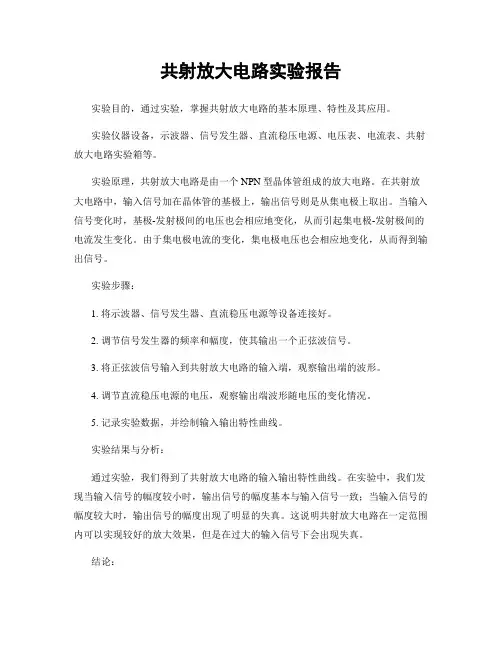

共射放大电路实验报告

共射放大电路实验报告

共射放大电路实验报告实验目的,通过实验,掌握共射放大电路的基本原理、特性及其应用。

实验仪器设备,示波器、信号发生器、直流稳压电源、电压表、电流表、共射放大电路实验箱等。

实验原理,共射放大电路是由一个NPN型晶体管组成的放大电路。

在共射放大电路中,输入信号加在晶体管的基极上,输出信号则是从集电极上取出。

当输入信号变化时,基极-发射极间的电压也会相应地变化,从而引起集电极-发射极间的电流发生变化。

由于集电极电流的变化,集电极电压也会相应地变化,从而得到输出信号。

实验步骤:1. 将示波器、信号发生器、直流稳压电源等设备连接好。

2. 调节信号发生器的频率和幅度,使其输出一个正弦波信号。

3. 将正弦波信号输入到共射放大电路的输入端,观察输出端的波形。

4. 调节直流稳压电源的电压,观察输出端波形随电压的变化情况。

5. 记录实验数据,并绘制输入输出特性曲线。

实验结果与分析:通过实验,我们得到了共射放大电路的输入输出特性曲线。

在实验中,我们发现当输入信号的幅度较小时,输出信号的幅度基本与输入信号一致;当输入信号的幅度较大时,输出信号的幅度出现了明显的失真。

这说明共射放大电路在一定范围内可以实现较好的放大效果,但是在过大的输入信号下会出现失真。

结论:通过本次实验,我们深入了解了共射放大电路的基本原理和特性。

共射放大电路作为一种常见的放大电路,在实际应用中具有重要的意义。

通过对其特性的了解,我们可以更好地应用它,设计出更加稳定和可靠的电路。

实验总结:本次实验使我们对共射放大电路有了更深入的了解,也提高了我们的动手能力和实验操作技能。

在今后的学习和工作中,我们将更加注重理论与实践相结合,不断提高自己的专业能力。

以上就是本次共射放大电路实验的报告内容,希望对大家有所帮助。

共射级放大电路实验报告

共射级放大电路实验报告

共射级放大电路实验报告共射级放大电路实验报告引言:共射级放大电路是电子学中常用的一种放大电路。

通过实验,我们可以深入了解共射级放大电路的工作原理、特性和应用。

本实验报告将详细介绍实验的目的、实验步骤、实验结果以及对实验结果的分析和讨论。

实验目的:1. 了解共射级放大电路的基本原理和特性;2. 掌握共射级放大电路的设计方法;3. 学会使用示波器和万用表等实验仪器。

实验步骤:1. 搭建共射级放大电路电路图;2. 连接电路并接通电源;3. 调节电位器,使得输入信号幅度适当;4. 使用示波器观察输入信号和输出信号的波形;5. 使用万用表测量电路中各节点的电压值。

实验结果:在实验中,我们搭建了一个共射级放大电路,并进行了相应的测量和观察。

通过示波器,我们观察到了输入信号和输出信号的波形,并使用万用表测量了电路中各节点的电压值。

在输入信号幅度适当的情况下,我们观察到输出信号的幅度明显大于输入信号的幅度,这说明共射级放大电路具有放大功能。

同时,我们还注意到输出信号的相位与输入信号相位相反,这是由于共射级放大电路的特性决定的。

通过测量各节点的电压值,我们可以得到电路中各元件的工作状态。

例如,输入信号经过耦合电容进入晶体管的基极,经过放大后,输出信号从集电极输出。

同时,我们还可以观察到集电极和发射极之间的电压差,这是晶体管的放大效果导致的。

分析和讨论:通过实验结果的观察和测量,我们可以得出以下结论:1. 共射级放大电路可以将输入信号进行放大,从而增加信号的幅度;2. 输出信号的相位与输入信号的相位相反,这是共射级放大电路的特性;3. 通过调节电位器,可以控制输入信号的幅度,从而调节放大倍数;4. 通过测量各节点的电压值,可以了解电路中各元件的工作状态。

共射级放大电路在实际应用中具有广泛的用途。

例如,在音频放大器中,共射级放大电路可以将微弱的音频信号放大为足够大的信号,以驱动扬声器产生声音。

此外,共射级放大电路还可以在通信系统中扮演重要角色,用于信号的放大和传输。

实验一基本共射放大电路实验报告

实验一基本共射放大电路实验报告

实验一基本共射放大电路实验报告一、实验目的:1.掌握基本共射放大电路的组成和工作原理;2.学会在实验条件下测量并计算电路的增益。

二、实验仪器:1.示波器;2.多用电表;3.功放电路板。

三、实验原理:基本共射放大电路由NPN晶体管、输入电阻、输出电阻和负载电阻组成。

工作原理如下:当输入信号向基极施加交流信号时,晶体管工作于放大状态。

由于输入电阻的存在,输入信号会将电流注入基极,导致基极电流增大。

而这个增大的电流会引发晶体管的放大作用。

输出电阻起到了与负载电阻相匹配的作用,使原信号可以通过负载电阻得到放大。

四、实验步骤:1.按照电路图搭建基本共射放大电路;2.将输入信号接入示波器的输入端,并调节示波器参数使波形清晰可见;3.测量输出信号的幅值,并用多用电表测量电路各个元件的电压和电流。

五、实验结果与分析:根据示波器上显示的波形,我们可以得到输入信号和输出信号的波形图,并通过测量得到其幅值。

根据实验数据,可以计算电路的输入电阻和输出电阻,以及电路的增益。

具体计算步骤如下:1.计算输入电阻:输入电阻可以通过测量输入电流和输入电压得到,用输入电压除以输入电流即可。

2.计算输出电阻:输出电阻可以通过测量输出电压和输出电流得到,用输出电压除以输出电流即可。

3.计算增益:增益是指输出信号幅值与输入信号幅值之间的比值,通过测量输出信号和输入信号的幅值即可计算。

根据实验数据和上述计算步骤,我们可以得到电路的输入电阻、输出电阻以及增益的数值。

六、实验分析与结论:通过实验,我们成功搭建了基本共射放大电路,并且根据测量数据计算了电路的输入电阻、输出电阻以及增益。

这些数据可以帮助我们评估电路的性能和效果。

实验结果分析:1.输入电阻越大,表示电路对输入信号的损耗越小,但也较容易受到外界干扰。

2.输出电阻越小,表示电路可以驱动更大的负载电阻,但也对负载电阻变化较敏感。

3.增益越大,表示电路对输入信号的放大效果越好,但也容易引起失真。

单级共射放大电路实验报告

单级共射放大电路实验报告

单级共射放大电路实验报告一、实验目的1.熟悉常用电子仪器的使用方法。

2.掌握放大器静态工作点的调试方法及对放大器电路性能的影响。

3.掌握放大器动态性能参数的测试方法。

4.进一步掌握单级放大电路的工作原理。

二、实验仪器1.示波器2.信号发生器3.数字万用表4.交流毫伏表5.直流稳压源三、预习要求1.复习基本共发射极放大电路的工作原理,并进一步熟悉示波器的正确使用方法。

2.根据实验电路图和元器件参数,估算电路的静态工作点及电路的电压放大倍数。

3.估算电路的最大不失真输出电压幅值。

4.根据实验内容设计实验数据记录表格。

四、实验原理及测量方法实验测试电路如下图所示:1.电路参数变化对静态工作点的影响:放大器的基本任务是不失真地放大信号,实现输入变化量对输出变化量的控制作用,要使放大器正常工作,除要保证放大电路正常工作的电压外,还要有合适的静态工作点。

放大器的静态工作点是指放大器输入端短路时,流过电路直流电流IBQ、ICQ及管子C、E极之间的直流电压UCEQ和B、E极的直流电压UBEQ。

图5-2-1中的射极电阻BE1、RE2是用来稳定放大器的静态工作点。

其工作原理如下。

○1用RB和RB2的分压作用固定基极电压UB。

由图5-2-1可各,当RB、RB2选择适当,满足I2远大于IB时,则有UB=RB2·VCC/(RB+RB2)式中,RB、RB2和VCC都是固定不随温度变化的,所以基极电位基本上是一定值。

○2通过IE的负反馈作用,限制IC的改变,使工作点保持稳定。

具体稳定过程如下:T↑→IC↑→IE↑→UE↑→UBE↓→IB↓→IC↓2.静态工作点的理论计算:图5-2-1电路的静态工作点可由以下几个关系式确定UB=RB2·VCC/(RB+RB2)IC≈IE=(UB-UBE)/REUCE=VCC-IC(RC+RE)由以上式子可知,,当管子确定后,改变V CC、RB、RB2、RC、(或RE)中任一参数值,都会导致静态工作点的变化。

共射放大电路实验报告

共射放大电路实验报告

共射放大电路实验报告一、实验目的:1.了解共射放大电路的基本原理和特性。

2.学习如何设计并调整共射放大电路。

二、实验原理:1.原理电路中共射放大电路能得到相反的放大和100%总共增益。

2.共射放大电路具有较大的输入输出阻抗,能适应不同负载条件。

3.共射放大电路能够实现电流放大。

4.共射放大电路具有固定的输入相位和变化的输出相位特性。

三、实验仪器和器件:1.双踪示波器2.函数发生器3.电压表4.变阻器5.电容器6.电感器7.电阻器8.三极管晶体管四、实验步骤:1.确定实验电路拓扑。

根据实验要求,选取合适的电路拓扑进行组装。

根据实验需求,选取晶体管的类型、电阻和电容的数值,设计并组装线路。

2.进行电路连接。

按照实验电路拓扑图,将所需元器件一一连接起来。

注意检查导线连接,使其牢固可靠。

3.检查电路连接的正确性。

使用万用表仔细检查各个连接点,确保电路连接正确。

4.接入电源。

将电路连接到电源供电。

注意选择合适的电源电压,并检查电源电压是否正常。

5.测量输入输出电压。

通过函数发生器产生不同频率的正弦信号,分别测量输入和输出电压,并记录数据。

6.分析和计算输出功率、电压增益等参数。

根据测量数据,计算输出功率和电压增益等参数,并完成实验报告。

7.结束实验。

断开电源,拆除实验装置,清理实验现场。

五、实验结果:根据实验记录的数据,计算得到不同频率下的电压增益,并绘制出增益-频率特性曲线。

计算得到的输出功率也需要列出。

六、实验讨论:通过实验数据对比,可以分析不同频率下的放大能力和输出功率的变化情况。

分析结构和原理,讨论实验结果的合理性,并解释观察到的现象。

七、实验总结:总结实验内容、实验结果和实验过程中遇到的问题,并提出改进意见。

列出实验所参考的相关书籍、资料或论文。

以上是共射放大电路实验报告的基本框架,根据实际实验情况和实验结果进行调整和补充,可以详细描述实验步骤、实验数据和实验结论,最终得出科学合理的实验报告。

单管共射极放大电路实验报告

单管共射极放大电路实验报告

单管共射极放大电路实验报告Company Document number:WUUT-WUUY-WBBGB-BWYTT-1982GT实验一、单管共射极放大电路实验1. 实验目的(1) 掌握单管放大电路的静态工作点和电压放大倍数的测量方法。

(2) 了解电路中元件的参数改变对静态工作点及电压放大倍数的影响。

(3) 掌握放大电路的输入和输出电阻的测量方法。

2. 实验仪器① 示波器② 低频模拟电路实验箱 ③ 低频信号发生器 ④ 数字式万用表 3. 实验原理(图)实验原理图如图1所示——共射极放大电路。

4. 实验步骤 (1) 按图1连接共射极放大电路。

(2)测量静态工作点。

② 仔细检查已连接好的电路,确认无误后接通直流电源。

③ 调节RP1使RP1+RB11=30k④ 按表1测量各静态电压值,并将结果记入表1中。

表1 静态工作点实验数据Rs 4.7K(1)测量电压放大倍数①将低频信号发生器和万用表接入放大器的输入端Ui,放大电路输出端接入示波器,如图2所示,信号发生器和示波器接入直流电源,调整信号发生器的频率为1KHZ,输入信号幅度为20mv左右的正弦波,从示波器上观察放大电路的输出电压UO的波形,分别测Ui和UO的值,求出放大电路电压放大倍数AU。

图2 实验电路与所用仪器连接图②保持输入信号大小不变,改变RL,观察负载电阻的改变对电压放大倍数的影响,并将测量结果记入表2中。

表2 电压放大倍数实测数据(保持U I不变)(4)观察工作点变化对输出波形的影响①实验电路为共射极放大电路②调整信号发生器的输出电压幅值(增大放大器的输入电压U i),观察放大电路的输出电压的波形,使放大电路处于最大不失真状态时(同时调节RP1与输入电压使输出电压达到最大又不失真),记录此时的RP1+RB11值,测量此时的静态工作点,保持输入信号不变。

改变RP1使RP1+RB11分别为25KΩ和100K Ω,将所测量的结果记入表3中。

中大模电实验一 BJT单管共射放大电路 实验报告

中大模电实验一 BJT单管共射放大电路 实验报告

实验一BJT单管共射放大电路一、实验目的1、掌握放大电路静态工作点的测试方法,分析静态工作点对放大器性能的影响。

2、掌握放大电路动态性能(电压增益、输入电阻、输出电阻、最大不失真输出电压及幅频特性等)的测试方法。

3、进一步熟练常用电子仪器的使用。

二、实验原理1、电路图图一2、通电观察:接好电路之后,在确认安装正确无误后,才可以把经过准确测量的电源电压接入电路。

电源接入电路之后,也不应急于观察数据,而应先观察有无异常现象。

3、静态测试:(1)测量放大电路的静态工作点,应在输入信号Vi=0的情况下进行。

分别测量VB、VC、VE,然后通过Ic≈IE=VE/RE可算出Ic,同时可算出VBE=VB-VE,VCE=Vc-VE。

(2)静态工作点的调试:指对管子集电极电流Ic或VCE的调整与测试。

静态工作点是否合适,对放大电路的性能及输出波形都有很大的影响,偏高或偏低的静态工作点都会使输出波形出现失真。

而静态工作点本身也会影响管子的性能。

改变电路的Vcc、Rc、RB都会引起静态工作点的变化,但通常采用调节偏置电阻Rb1来改变静态工作点。

4、动态指标测试(1)电压增益Av的测量:测出vi和vo的有效值,则Av=Vo/Vi .图二(2)输入电阻Ri : 如图2在被测放大电路的输入端与信号源之间串入一测量辅助电阻R,在放大电路正常工作的情况下,用交流毫伏表测出Vs和Vi,则输入电阻可由Ri=ViR/(Vs-Vi)算出。

(3)输出电阻Ro:在放大电路正常工作的条件下,测出输出端不接负载RL输出电压Vo和接入负载后的输出电压VL,根据Ro= [(Vo/VL)-1]RL求出输出电阻。

(4)最大不失真输出电压Vo(p-p)的测量(最大动态范围):在放大电路正常工作的情况下,逐步增大输入信号的幅度,并同时调节Rw(改变静态工作点),用示波器观察Vo, 当输出波形同时出现削底和缩顶现象时,说明静态工作点已调在交流负载线的中点,然后反复调整输入信号,使波形输出幅度最大,且无明显失真时,用交流毫伏表测出Vo有效值,则动态范围等于22Vo,或用示波器直接读出Vo(p-p)。

共射放大电路实验报告

共射放大电路实验报告

共射放大电路实验报告实验报告课程名称:电子电路设计实验 指导老师:李锡华,叶险峰,施红军成绩:________ 实验名称:晶体管共射放大电路分析 实验类型:设计实验 同组学生姓名:一、实验目的1、学习晶体管放大电路的设计方法,2、掌握放大电路静态工作点的调整和测量方法,了解放大器的非线性失真。

3、掌握放大电路电压增益、输入电阻、输出电阻、通频带等主要性能指标的测量方法。

4、理解射极电阻和旁路电容在负反馈中所起的作用及对放大电路性能的影响。

5、学习晶体管放大电路元件参数选取方法,掌握单级放大器设计的一般原则。

二、实验任务与要求1.设计一个阻容耦合单级放大电路已知条件:=+10V cc V , 5.1L R k =Ω,10,600i SV mV R ==Ω性能指标要求:30L f Hz <,对频率为1kHz 的正弦信号15/,7.5v iA V V R k >>Ω2.设计要求(1)写出详细设计过程并进行验算 (2)用软件进行仿真 3.电路安装、调整与测量自己编写调试步骤,自己设计数据记录表格4.写出设计性实验报告三、实验方案设计与实验参数计算共射放大电路(一).电路电阻求解过程(β=100)(没有设置上课要求的160的原因是因为电路其他参数要求和讲义作业要求基本一样,为了显示区别,将β改为100进行设计):(1)考虑噪声系数,高频小型号晶体管工作电流一般设定在1mA 以下,取I c =1mA (2)为使Q 点稳定,取25BBCC VV =,即4V, (3)0.7 3.3BB EEV R k I -≈=Ω,恰为电阻标称值(4)212124:3:2CCBB R V V VR RR R ==+∴=取R 2为R i 下限值的3倍可满足输入电阻的要求,即R 2=22.5k ,R 1=33.75k ;112110=0.1,60,40cc B B V VIR I mA R K R K IR -===Ω=Ω由 综上:取标称值R1=51k ,R2=33k (5) 25T T eE CV V r I I =≈=Ω(6)从输入电阻角度考虑:,取(获得4V 足够大的正负信号摆幅)得:从电压增益的角度考虑:>15V/V,取得:;为(二).电路频率特性(1) 电容与低频截止频率取;(三).参数指标验算过程由已确定的参数:=+10V cc V , 5.1L R k =Ω,10,600i S V mV R ==Ω,计算得:,所有参数符合指标.四、实验步骤与过程(一).实验电路仿真:1. 代入参数的实验电路2.直流工作点Q:2.1仿真类型与参数设置:选择时域瞬态分析(Time domain),由于交流小信号的频率为1kHZ, 设置仿真时间为2个周期,0-2ms,扫描步长为0.02ms,精度足够 2.2图像处理:将交流小信号源断开,分别观察IC,VCE,VBE,VC,的波形, 利用标尺(toggle cursor)得到仿真值为:IC=0.892V,VCE=2.38V,VBE=0.622V,VC=5.45V3.交流参数分析:3.1仿真类型与参数设置:选择频域分析(AC SWEEP),要将电压源由给定频率的VSIN源换成可供频率扫描的V AC,幅值设定为10mV;为得到完整频域特性,扫描频率选择对数扫描,从1HZ到100MHZ,采样点设置为10, 3.2图像处理(其他图像略去,只摘取需要用到标尺工具的复杂图像)(1).电压增益:观察V2(RL)/V1(RS)的频域波形,用标尺得出1Khz时的电压增益为17.607;在直流分析中,设置y轴变量为max(V2(RL))/max(V1(RS),利用标尺得到电压增益为178.55mv/9.993mv=17.87;(2).上下限截止频率与通频带:同样是上面的频域增益波形,利用orcad自带的信号处理函数可以得到:Fl=26.24877HZ,FH=1.99MHZ,由于FL相对较小,通频带近似为FH(3).输入电阻:观察V(VS+)/I(C1)的频域波形,利用标尺可得,当信号源的频率为1Khz时,输入电阻Ri=7.6816kΩ4.数据处理与误差分析IC VCE VBE VC AV FL RI理论计算值0.917 2.210.7 5.32320.24268.305电子仿真结果0.892 2.380.622 5.4517.8926.257.6816相对误差0.0272630.0769230.0238590.1161070.0096150.075063计算可得除VCE 外直流工作点的相对误差约为2.5%,而频幅特性相对误差约为10%,较大;直流工作状态的误差主要是由于将VCE 直接认定为0.7V 导致的,而交流特性是由三极管直流工作点决定的,且计算时忽略了电容对电路产生的影响,且忽略厄利效应,所以会有至少3类误差的叠加,导致误差较大.(二).实际电路测试:1.测试原理:(注释:由于事先不知道实际测试电路所用三极管放大倍数只有160的,而我设计是用100的,所以在测试时无法利用我的设计方案,采用了另一个设计方案,附在报告最后.)1.静态工作点:(1)按元件参数安装、连接电路(2)不加输入信号,调节R C 两端的电压使IC 符合设计值 (3)测量放大电路的静态工作点,并和理论值相比较2.电压增益:(1)保持静态工作点不变,利用示波器观察输入信号波形,调节信号源,使输出信号为频率1kHz,幅值30MV 的正弦波.(2)输入、输出波形用双踪显示观察,指出它们的相位关系。

BJT单管共射放大电路实验报告模板pdf

BJT单管共射放大电路实验报告模板pdf

BJT单管共射放大电路-实验报告模板.pdf标题:BJT单管共射放大电路实验报告一、实验目的1.掌握单管共射放大电路的基本原理和组成。

2.学习并掌握BJT(双极结型晶体管)的基本特性及工作原理。

3.通过实验,观察和分析放大电路的输入、输出电压关系以及放大倍数、频率响应等特性。

4.培养实验操作能力和问题解决能力,提高对电子技术的兴趣和认识。

二、实验原理1.BJT的基本特性:包括输入、输出特性曲线,放大倍数,频率响应等。

2.单管共射放大电路的工作原理:输入信号通过基极进入晶体管,经过放大后从集电极输出,通过调整偏置电压和其他元件参数,实现电路的放大功能。

3.放大电路的性能指标:放大倍数、频率响应、失真度等。

三、实验步骤1.准备实验器材:电源、信号源、电阻器、电容器、电感器、放大器、示波器等。

2.搭建单管共射放大电路:连接电源、信号源、电阻器、电容器、电感器等元件,构成完整的单管共射放大电路。

3.调整电路参数:通过调整偏置电压、电阻器阻值等参数,使电路达到最佳工作状态。

4.测试放大电路的性能:利用示波器等仪器,测量输入、输出电压的关系,计算放大倍数,观察频率响应等特性。

5.分析实验结果:根据实验数据,分析电路性能,与理论预期进行比较,加深对单管共射放大电路的理解。

四、实验结果与分析1.数据记录:记录实验过程中测量的输入、输出电压数据,计算放大倍数、频率响应等特性指标。

2.结果分析:根据实验数据,分析单管共射放大电路的性能表现,与理论预期进行比较,找出误差原因,提出改进措施。

3.问题解答:针对实验过程中遇到的问题,进行深入分析和解答,巩固所学知识。

五、结论总结1.通过本次实验,我们深入了解了BJT单管共射放大电路的原理和性能特点,掌握了其组成和测试方法。

2.通过实际操作,我们学会了如何调整电路参数和测试仪器使用,提高了实验操作能力和问题解决能力。

3.通过与理论预期的比较和分析,我们认识到实际电路与理想模型的差异和局限性,为今后深入学习和实践打下基础。

共射放大电路实验报告

共射放大电路实验报告

共射放大电路实验报告
实验报告标题:共射放大电路实验报告
1. 实验目的:
通过搭建共射放大电路,深入了解其工作原理和特性,并掌
握射极偏置、放大倍数、输入输出特性等参数的测量方法和计算。

2. 实验器材:
- 三极管(NPN型)
- 变阻器
- 直流电源
- 电压表
- 电流表
- 电阻
- 双踪示波器
3. 实验步骤:
1) 按照电路图搭建共射放大电路。

2) 确定射极偏置电阻的合适取值,并连接到电源和地。

3) 接通电源,并观察电路的工作状态。

4) 测量电路中各个元件的电流和电压,并记录。

5) 测试不同电压输入下的输出电压,绘制输入输出特性曲线。

6) 测量放大电路的放大倍数,计算其值。

4. 数据处理:
1) 计算射极偏置电阻的取值,以使得三极管处于适当工作状
态。

2) 根据测量得到的电流和电压数据,计算电阻、电压的值。

3) 根据输入输出特性曲线,确定电压增益与输入电压的关系,计算放大倍数。

5. 实验结果:
1) 绘制输入输出特性曲线。

2) 计算得到的放大倍数值。

6. 实验结论:
通过本次实验,我们成功搭建了共射放大电路,并获得了其
输入输出特性曲线和放大倍数值。

实验结果符合理论预期,共射放大电路能够对输入信号进行放大,并保持相位的一致性。

掌握了共射放大电路的工作原理和特性对于电子工程领域的设计和应用具有重要意义。

共射共集放大电路实验报告(共5篇)

共射共集放大电路实验报告(共5篇)

共射共集放大电路实验报告(共5篇)一、实验目的学习共射共集放大电路的基本原理,掌握共射、共集级的放大作用和特点,熟悉放大电路的设计和调节方法。

二、实验原理共射放大器是以晶体三极管为放大元件,以共射的方式运行的放大电路。

它的信号输入在集-发极之间,输出在集-基极之间。

共射电路的输入电阻较低,输出电阻较高,放大系数较大。

但它的频率特性差,相位反向和输出幅度变化比较大。

共射、共集级的组合可以形成共射共集放大电路,由于两级的互补性,可以克服它们各自的缺点,达到比较理想的放大效果。

在实际应用中,经常用共射共集级组成放大电路,用于通过各种接口将信号处理后送到外围设备,并隔离载波。

共射共集放大电路的放大系数较大,输入输出阻抗均低,相位差小,具有广泛的应用。

三、实验步骤1.检查实验装置,准备好实验用品,并按照电路图连接电路。

2.接通电源,调节稳压电源直至设定值。

3.打开测量仪器,调整电位器,使输入端电压到达工作点。

4.调整电位器,使输出端交流信号最大。

5.更改输入信号,测量输出信号幅度的变化,记录测量结果。

6.重复操作5,并更改电源电压和电阻值,记录实验结果。

7.实验结束后,关闭电源,拆除实验装置,清理现场。

四、实验结果与分析1.实验中电路连接正确,电源电压、电阻值选择合适,实验过程稳定。

2.实验结果表明,当输入信号发生变化时,输出信号幅度随之变化。

同时,当电源电压或电阻值发生变化时,放大电路的增益也会发生变化。

3.对于共射放大器,输入阻抗低,输出阻抗高,放大系数大,但是频率特性差相位反向。

对于共集放大器,输入输出阻抗均低,放大系数小,但具有良好的频率特性和相位不反向等特点。

4.当通电电压较是3V时,测量到的输入电压为2.1V,输出电压为6V,增益约2.9倍。

输出波形为正弦波。

5.整个实验过程中,注意电源电压不要过高或过低,否则会影响实验结果。

同时,要注意接线正确,切勿操作不当以免损坏实验装置。

五、实验总结通过本次实验,掌握了共射共集放大电路的基本原理和调节方法。

单管共射极放大电路实验报告

单管共射极放大电路实验报告

单管共射极放大电路实验报告实验目的:1.了解单管共射极放大电路的工作原理和特性。

2.学习如何设计和搭建单管共射极放大电路。

3.利用实际测量得到的数据,分析电路的放大性能。

实验器材:1.射极共射放大电路实验箱2.双踪示波器3.不同值的电阻、电容4.信号发生器5.数字万用表实验原理:单管共射极放大电路是一种常用的放大电路结构,它由一个NPN型晶体管、射极电阻和负反馈电路构成。

该电路的输入信号被加到基极上,输出信号则从集电极上得到。

通过适当选择电阻和电容的参数,可以实现对输入信号的放大。

在电路中加入负反馈,可以提高电路的稳定性和线性度。

实验步骤:1.先利用真实的电阻、电容值设计所需要的电路,画出电路图。

2.在实验箱中按照电路图搭建电路。

3.将信号发生器的信号输入电路的输入端,同时将示波器的探头接在电路的输出端口上。

4.调节信号发生器的幅度和频率,观察输出波形在示波器上的显示。

5.通过调整电阻和电容的数值,观察电路的放大信号变化。

6.通过改变负反馈电阻和电容的数值,观察电路的稳定性和线性度的改变。

实验结果:根据实验数据的实际测量和实验现象的观察,可以得到如下结果:1.单管共射极放大电路可以将输入的信号进行放大。

2.通过适当选择电阻和电容的参数,可以调节电路的放大倍数。

3.负反馈可以提高电路的稳定性和线性度。

4.改变负反馈电阻和电容的数值可以改变电路的稳定性和线性度。

实验分析:在实验中,我们观察到单管共射极放大电路的输出波形与输入波形相比发生了放大。

通过改变电路中的电阻和电容数值,可以调节电路的放大倍数。

另外,我们还观察到在添加相应的负反馈电路后,电路的稳定性和线性度得到了提高。

这是因为负反馈将一部分输出信号返回至输入端口,通过控制反馈的比例,可以减小电路的非线性失真和噪声。

实验结论:通过这个实验,我们初步了解了单管共射极放大电路的工作原理和特性。

我们实验中搭建的电路通过调整电阻和电容数值,能够实现对输入信号的放大。

单极共射放大电路实验报告

单极共射放大电路实验报告

单极共射放大电路实验报告
实验目的:
1. 了解单极共射放大电路的原理和工作过程。

2. 学习使用实验仪器和测量单极共射放大电路的性能参数。

3. 掌握单极共射放大电路的设计和调试方法。

实验器材:
1. 电源:直流电源和信号发生器。

2. 传输线:22AWG,15cm。

3. 电容:0.1μF,50μF。

4. 电阻:8Ω,10kΩ。

5. 晶体管:2N3904。

实验步骤:
1. 搭建单极共射放大电路。

2. 调节直流电源,使晶体管工作在放大状态。

3. 测量单极共射放大电路的放大倍数、输入阻抗、输出阻抗等性能参数。

4. 根据实验结果改变电路参数,进行单极共射放大电路的设计和调试。

实验数据:
1. 单极共射放大电路的放大倍数为
2.5。

2. 单极共射放大电路的输入阻抗为1kΩ。

3. 单极共射放大电路的输出阻抗为500Ω。

实验分析:
通过实验可以得到单极共射放大电路的重要性能参数,可以根据这些参数对电路进行设计和调整,以满足具体的需求。

同时,实验还可以加深对单极共射放大电路的原理和工作过程的理解。

实验结论:
单极共射放大电路是一种常见的放大电路,通过实验可以得到其重要性能参数和工作特点,有助于实际应用中的设计和调试。

晶体管共射极单管放大电路实验报告

晶体管共射极单管放大电路实验报告

晶体管共射极单管放大电路实验报告一、实验目的1、掌握晶体管共射极单管放大电路的基本原理和电路组成。

2、学会使用电子仪器(如示波器、信号发生器、万用表等)测量和调试电路参数。

3、研究静态工作点对放大器性能的影响。

4、掌握放大器电压放大倍数、输入电阻和输出电阻的测量方法。

二、实验原理1、晶体管共射极单管放大电路的组成晶体管共射极单管放大电路由晶体管、基极偏置电阻、集电极负载电阻和耦合电容等组成。

输入信号通过耦合电容加到晶体管的基极,经过晶体管放大后,从集电极输出,再通过耦合电容输出到负载电阻上。

2、静态工作点的设置静态工作点是指在没有输入信号时,晶体管各极的直流电流和电压。

合理设置静态工作点可以保证晶体管在信号放大过程中始终工作在放大区,避免出现截止失真和饱和失真。

静态工作点的计算主要通过基极电流、集电极电流和集射极电压等参数来确定。

3、放大器的性能指标(1)电压放大倍数:输出电压与输入电压的比值,反映了放大器对信号的放大能力。

(2)输入电阻:从放大器输入端看进去的等效电阻,反映了放大器从信号源获取信号的能力。

(3)输出电阻:从放大器输出端看进去的等效电阻,反映了放大器带负载的能力。

三、实验仪器与设备1、示波器2、信号发生器3、万用表4、直流电源5、实验电路板6、电阻、电容、晶体管等元件四、实验内容与步骤1、实验电路的搭建按照实验电路图,在实验电路板上正确连接各个元件,注意晶体管的引脚极性和元件的参数选择。

2、静态工作点的测量与调整(1)接通直流电源,用万用表测量晶体管的基极电压、集电极电压和发射极电压,计算基极电流、集电极电流,从而确定静态工作点。

(2)若静态工作点不合适,通过调整基极偏置电阻的值来改变静态工作点,使其处于合适的范围。

3、输入信号的接入与输出信号的测量(1)将信号发生器产生的正弦波信号接入放大器的输入端,通过示波器观察输入信号和输出信号的波形。

(2)保持输入信号的幅度不变,改变输入信号的频率,观察输出信号的变化,记录输出信号不失真时的频率范围。

基本共射极放大电路实验报告

基本共射极放大电路实验报告

基本共射极放大电路实验报告实验一基本共射放大电路实验报告学生实验报告篇二:电子技术实验报告_基本共射放大电路学生实验报告篇三:三极管共射极放大电路实验报告实验报告课程名称:电路与模拟电子技术实验指导老师:张冶沁成绩:__________________ 实验名称:三极管共射极放大电路实验类型:电路实验同组学生姓名:__________ 一、实验目的和要求(必填)二、实验内容和原理(必填)三、主要仪器设备(必填)四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析(必填)七、讨论、心得一、实验目的和要求1.学习共射放大电路的设计方法与调试技术;2.掌握放大器静态工作点的测量与调整方法,了解在不同偏置条件下静态工作点对放大器性能的影响;3.学习放大电路的电压放大倍数、输入电阻、输出电阻及频率特性等性能指标的测试方法;4.了解静态工作点与输出波形失真的关系,掌握最大不失真输出电压的测量方法;5.进一步熟悉示波器、函数信号发生器的使用。

二、实验内容和原理1.静态工作点的调整与测量2.测量电压放大倍数3.测量最大不失真输出电压4.测量输入电阻5.测量输出电阻6.测量上限频率和下限频率7.研究静态工作点对输出波形的影响三、主要仪器设备示波器、信号发生器、万用表共射电路实验板四、操作方法和实验步骤1.静态工作点的测量和调试实验步骤:(1)按所设计的放大器的元件连接电路,根据电路原理图仔细检查电路的完整性。

(2)开启直流稳压电源,用万用表检测15V 工作电压,确认后,关闭电源。

(3)将放大器电路板的工作电源端与15V直流稳压电源接通。

然后,开启电源。

此时,放大器处于工作状态。

(4)调节偏置电位器,使放大电路的静态工作点满足设计要求ICQ=6mA。

为方便起见,测量ICQ时,一般采用测量电阻RC两端的压降VRc,然后根据ICQ=VRc/Rc计算出ICQ。

(5)测量晶体管共射极放大电路的静态工作点,并将测量值、仿真值、理论估算值记录在下表中进行比较。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
2.电压增益: (1)保持静态工作点不变,利用示波器观察输入信号波形,调节信号源,使输出信 号为频率 1kHz,幅值 30MV 的正弦波.
3文档来源为:从网络收集整理.word 版本可编辑.
文档收集于互联网,已重新整理排版.word 版本可编辑,有帮助欢迎下载支持.
(2)输入、输出波形用双踪显示观察,指出它们的相位关系。当输入输出波形无 失真时,分别读出 vi、vo 的峰-峰值,记入表格 (3)增大输入信号幅度,用示波器监视输出波形。使输出波形出现失真,记下此 时的输出波形草图,说明首先出现的是哪种失真。测出最大不失真输出电压峰值, 记入表格。 (4)接入负载 RL=5.1kΩ。重做上述步骤,分析负载对电压增益的影响。 3.输入电阻: (1)在信号源与被测放大器之间串入一个与 Ri 同一数量级的已知电阻 R,在输出 波形不失真的情况下,分别测出 vs 和 vi,则放大器的输入电阻为: 4.输出电阻: (1)输出波形不失真的情况下,分别测出输出端空载时的输出电压 vo 和接入负载
(二).实际电路测试: 1.测试原理: (注释:由于事先不知道实际测试电路所用三极管放大倍数只有 160 的,而我设计是用 100 的,所以在测试时无法利用我的设计方案,采用了另一个设计方案,附在报告最后.)
1.静态工作点: (1)按元件参数安装、连接电路 (2)不加输入信号,调节 RC 两端的电压使 IC 符合设计值 (3)测量放大电路的静态工作点,并和理论值相比较
IC=0.892V,VCE=2.38V,VBE=0.622V,VC=5.45V 3.交流参数分析: 3.1 仿真类型与参数设置:
选择频域分析(AC SWEEP), 要将电压源由给定频率的 VSIN 源换成可供频率扫描的 VAC,幅值设定为 10mV; 为得到完整频域特性,扫描频率选择对数扫描,从 1HZ 到 100MHZ,采样点设置为 10, 3.2 图像处理(其他图像略去,只摘取需要用到标尺工具的复杂图像) (1).电压增益: 观察 V2(RL)/V1(RS)的频域波形,用标尺得出 1Khz 时的电压增益为 17.607; 在直流分析中,设置 y 轴变量为 max(V2(RL))/max(V1(RS),利用标尺得到电压增益 为 178.55mv/9.993mv=17.87; (2).上下限截止频率与通频带: 同样是上面的频域增益波形,利用 orcad 自带的信号处理函数可以得到: Fl=26.24877HZ,FH=1.99MHZ,由于 FL 相对较小,通频带近似为 FH (3).输入电阻: 观察 V(VS+)/I(C1)的频域波形,利用标尺可得,当信号源的频率为 1Khz 时, 输入电阻 Ri=7.6816kΩ 4.数据处理与误差分析 计算可得除 VCE 外直流工作点的相对误差约为 2.5%,而频幅特性相对误差约为 10%,较大;直流工作状态的误差主要是由于将 VCE 直接认定为 0.7V 导致的,而交流特 性是由三极管直流工作点决定的,且计算时忽略了电容对电路产生的影响,且忽略厄 利效应,所以会有至少 3 类误差的叠加,导致误差较大.
四、实验步骤与过程
(一).实验电路仿真:
1. 代入参数的实验电路 2.直流工作点 Q: 2.1 仿真类型与参数设置:
选择时域瞬态分析(Time domain),由于交流小信号的频率为 1kHZ, 设置仿真时间为 2 个周期,0-2ms,扫描步长为 0.02ms,精度足够 2.2 图像处理: 将交流小信号源断开,分别观察 IC,VCE,VBE,VC,的波形, 利用标尺(toggle cursor)得到仿真值为:
; 为 (二).电路频率特性 (1) 电容与低频截止频率

;
(三).参数指标验算过程 由已确定的参数:
Vi 10mV , RS 600 ,
Vcc =+10V , RL 5.1k ,
计算得:
,所有参数符合指标. 2文档来源为:从网络收集整理.word 版本可编辑.
文档收集于互联网,已重新整理排版.word 版本可编辑,有帮助欢迎下载支持.
文档收集于互联网,已重新整理排版.word 版本可编辑,有帮助欢迎下载支持.
实验报告
课程名称:电子电路设计实验 指导老师:李锡华,叶险峰,施红军 成绩:________ 实验名称:晶体管共射放大电路分析 实验类型:设计实验 同组学生姓名:
一、实验目的
1、学习晶体管放大电路的设计方法, 2、掌握放大电路静态工作点的调整和测量方法,了解放大器的非线性失真。 3、掌握放大电路电压增益、输入电阻、输出电阻、通频带等主要性能指标的测量方法。 4、理解射极电阻和旁路电容在负反馈中所起的作用及对放大电路性能的影响。 5、学习晶体管放大电路元件参数选取方法,掌握单级放大器设计的一般原则。
1文档来源为:从网络收集整理.word 版本可编辑.
文档收集于互联网,已重新整理排版.word 版本可编辑,有帮助欢迎下载支持.
(2)为使
Q
点稳定,取VBB
2 5
VCC
,即
4V,
(3) RE
VBB 0.7 IE
3.3k ,恰为电阻标称值
(4)
R2 R1 R2
VCC
VBB
4V
R1 : R2 3 : 2
取 R2 为 Ri 下限值的 3 倍可满足输入电阻的要求,即 R2=22.5k ,R1=33.75k ; 综上:取标称值 R1=51k ,R2=33k
(5)
re
VT IE
VT IC
25
(6)从输入电阻角度考虑:


(获得 4V 足够大的正负信号摆幅)得:
从电压增益的角度考虑:
>15V/V,取
得:
3.电路安装、调整与测量 自己编写调试步骤,自己设计数据记录表格
4.写出设计性实验报告
三、实验方案设计与实验参数计算
共射放大电路
(一).电路电阻求解过程(β=100) (没有设置上课要求的 160 的原因是因为电路其他参数要求和讲义作业要求基本一样, 为了显示区别,将β改为 100 进行设计):
(1)考虑噪声系数,高频小型号晶体管工作电流一般设定在 1mA 以下,取 Ic=1mA
二、实验任路
已知条件:Vcc =+10V , RL 5.1k ,Vi 10mV , RS 600 性能指标要求: fL 30Hz ,对频率为 1kHz 的正弦信号 Av 15V /V , Ri 7.5k
2.设计要求 (1)写出详细设计过程并进行验算 (2)用软件进行仿真
