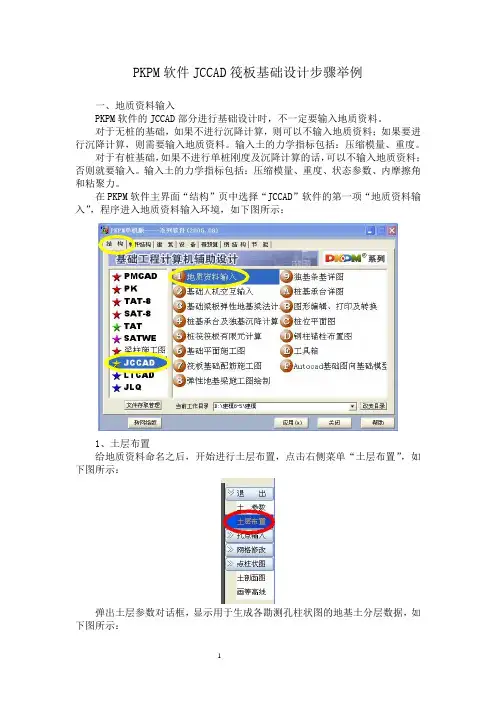

PKPM软件JCCAD筏板基础设计步骤举例

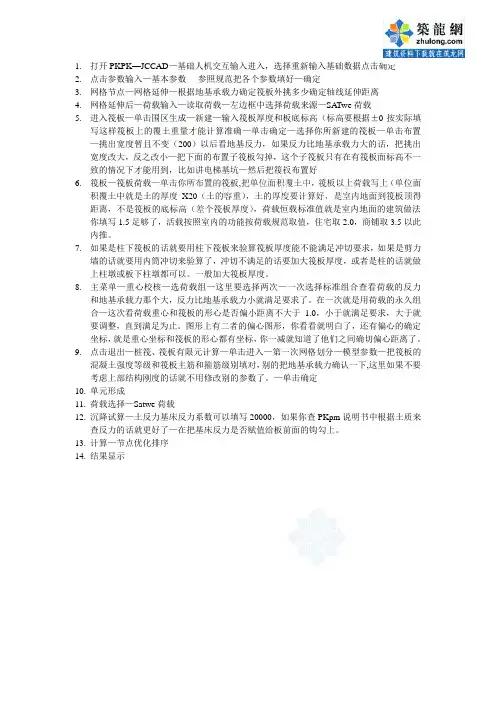

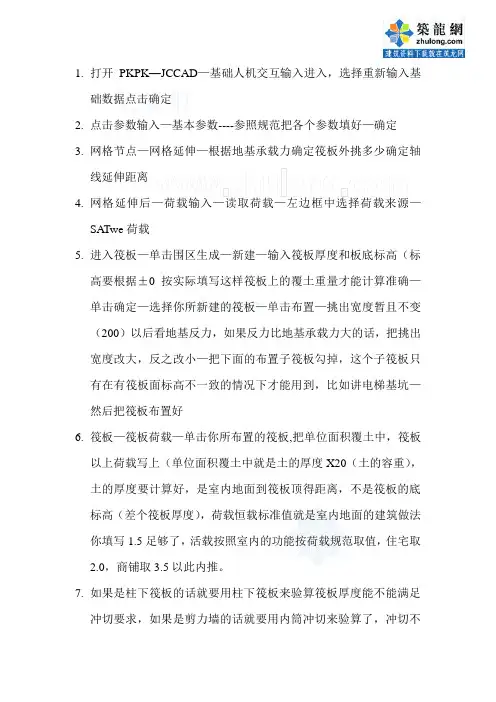

PKPM软件JCCAD筏板基础设计步骤举例PKPM软件JCCAD筏板基础设计步骤举例

一、地质资料输入

1、PKPM软件的JCCAD部分进行基础设计时，不一定要输入地质资料。

对于无桩的基础，如果不进行沉降计算，则可以不输入地质资料；如果要进行沉降计算，则需要输入地质资料。输入土的力学指标包括：压缩模量、重度。

对于有桩基础，如果不进行单桩刚度及沉降计算的话，可以不输入地质资料；否则就要输入。输入土的力学指标包括：压缩模量、重度、状态参数、内摩擦角和粘聚力。

2、在PKPM软件主界面“结构”页中选择“JCCAD”软件的第一项“地质资料输入”，程序进入地质资料输入环境，如下图所示：

3、土层布置

给地质资料命名之后，开始进行土层布置，点击右侧菜单“土层布置”，如下图所示：

弹出土层参数对话框，显示用于生成各勘测孔柱状图的地基土分层数据，如下图所示：4、输入孔点

单击“孔点输入”→“输入孔位”，以相对坐标和米为单位，逐一输入所有勘测孔点的相对

位置。孔点输入结束后，程序自动用互不重叠的三角形网格将各个孔点连接起来，并用插值法将孔点之间和孔点外部的场地土情况计算出来。如下图所示：

程序要求孔点形成的三角形网格互不交叉，互不重叠。如孔点位置十分复杂，程序自动形成的网格不能满足上述要求，可以通过“网格修改”命令由人工修改完成。

点击“修改参数”，点取已输入的孔点，弹出孔点土层参数对话框，如下图所示。对话框中显示的是标准孔点的土参数，应按各勘测孔的情况修改表中的数据，如土层低标高、土层参数、空口标高、探孔水头标高等。空口位置一般不采用绝对坐标，不必修改孔口坐标。如某一列各勘测孔的土参数相同，可以选择“用于所有点”，以减少修改土层参数的工作量。

“复制”用于复制参数相同的孔点，“删除孔位”用于删除多余或输入错误的孔点。

程序除完成地质资料输入外，还可以在此基础上生成孔点土层柱状图、孔点剖面图、土层剖面图、土层和水头的等高线图及孔点平面图等，还可以进行承载力和沉降计算。

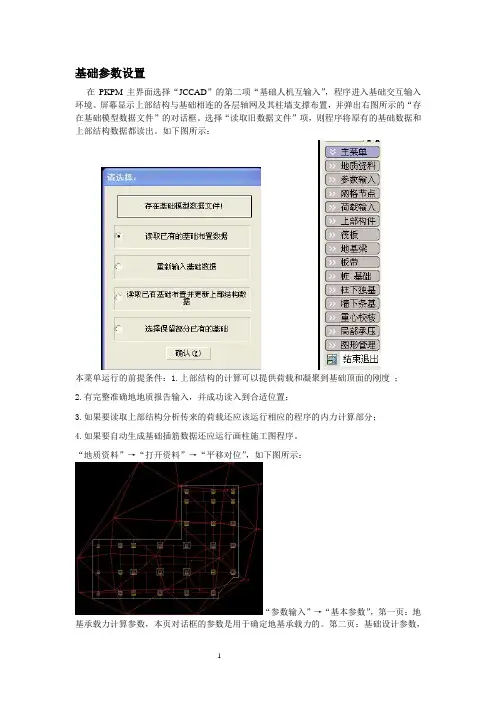

二、基础参数设置

在

PK

PM

主

界

面

选

择

“J

CC

AD

”的

第二项“基础人机互输入”，程序进入基础交互输入环境。屏幕显示上部结构与基础相连的各层轴网及其柱墙支撑布置，并弹出右图所示的“存在基础模型数据文件”的对话框。选择“读取旧数据文件”项，则程序将原有的基础数据和上部结构数据都读出。如下图所示：

本菜单运行的前提条件：

1.上部结构的计算可以提供荷载和凝聚到基础顶面的刚度；

2.有完整准确地地质报告输入，并成功读入到合适位置；

3.如果要读取上部结构分析传来的荷载还应该运行相应的程序的内力计算部分；

4.如果要自动生成基础插筋数据还应运行画柱施工图程序。

“地质资料”→“打开资料”→“平移对位”，如下图所示：

“参数输入”→“基本参数”，第一页：地基承载力计算参数，本页对话框的参数是用于确

定地基承载力的。第二页：

基础设计参数，本页对话框用于基础设计的公共参数。如下图所示：

个别参数，此菜单功能用于对“基本参数”统一设置的基础参数个别修改，这样不同的区域可以用不同的参数进行基础设计。如下图所示：

参数输出

点击菜单，弹出如下图所示的“基础基本参数.txt”文件，用户可查看相关参数，并可将此文本文件打印输出。文件所列的参数为总体参数，当个别节点的参数与总体参数不一致时应以相应计算结果文件中所列参数为准。

网格节点

本菜单功能用于增加、编辑

PMCAD传下的平面网格、

轴线和节点，以满足基础布

置的需要。如设置弹性地基

梁的挑梁设置筏板加厚区域

等。需注意该菜单调用应在

“荷载输入”和“基础布

置”之前，否则荷载或基

础构件可能会错位。

荷载输入

1、荷载参数

本菜单用于输入荷载分项系数、组合系数等参数。点击后，弹出下图所示的“输入荷载组合参数”对话框，内含其隐含值。

这些参数的隐含值按规范的相应内容确定。白色输入框的值是用户必须根据工程的用途进行修改的参数，灰色的数值是规范指定值。

其中：当“分配无柱间节点荷载”选择项打“√”后，程序可将墙间无柱间节点或无基础柱上的荷载分配到节点周围的墙上，从而使墙下基础不会产生丢荷载情况。分配荷载的原则为按周围墙的长度加权分配，长墙分配的荷载多，短墙分配的荷载少。

“附加荷载”→“读取荷载”

本菜单用于选择上部荷载的荷载来源种类，程序可读取PM导荷和砖混荷载，

TA T,PK,SATWE,PMSAP等多种来源上部结构分析程序传来的与基础相连的柱、墙、支撑内力、作为基础设计的外荷载，界面如下图。

若要选用某上部结构设计程序生成的荷载工况，则点击左面相应项。选取之后，右面的列表框中相应荷载项前显示√，表示荷载选中。程序读取相应程序生成的荷载工况的标准内力当做基础设计的荷载标准值，并自动按照相关规范的要求进行荷载组合。

当前组合

用户选择某种荷载组合，用于在图形去显示该组合的荷载图，便于用户查询或打印。前面带*的荷载组合是当前组合。如下图所示：

光标选择某组荷载组合，点击“确认”钮，该组荷载组合称为当前组合，屏幕显示该组荷载组合图并在下面提示区显示该组荷载的总值以方便荷载校核，如下图所示：

目标组合

本菜单用于显示具备某些特征的荷载图，如标准组合下的最大轴力，最大偏心距等。目标组合仅供用户校核荷载之用，与地基基础设计最终选用的荷载组合无关。点击后，菜单显示如下图：

荷载组合类型有标准组合、基本组合和准永久组合。特征组合有最大轴力Nmax、最小轴力、最大偏心距、最大X向弯矩、最大Y向弯矩、最大负X向弯矩、最大负Y向弯矩。用光标选择某类荷载组合及某种最不利组合，点击“确定”钮，屏幕显示具备选定特征的荷载组合图。

三、布置筏板基础

1、单击“筏板”菜单后，弹出如下图所示的界面：
