企业10kV供配电系统培训
由发电、送电、变电、配电和用电组成的整体 称为电力系统。电力系统中的送电、变电、配电三个 部分称为电力网。
第一节 电力系统、电力网构成
电力网按其在电力系统中的作用不同，分为输电 网和配电网。
第一节 电力系统、电力网构成
输电网是电力网中的主网架 ，它以高压甚至超高压 将发电厂、变电所或变电所之间连接起来。
配电网是直接将电能送到用户的网络，分为高压配 电网即指110kV及以上电压、中压配电网指（35kV） 10kV、6kV、3kV电压及低压配电网220V、380V。
一、大型电力系统优点 大型电力系统主要在技术经济上具有下列优点： 1.提高了供电可靠性； 2.提高灵活性和减少了系统的备用容量(大型电
地；I——所有带电部分与地绝缘，或经一点阻抗接 地。
• 第二字母：表示装置的外露可接近导体的对地关系 ：T——外露可接近导体对地直接作电气连接，此 接地点与电力系统的接地点无直接关连。N——外 露可接近导体通过保护线与电力系统的接地点直接 作电气连接。
• 若后面还有字母时：S——中性线和保护线是分开的 ； C——中性线和保护线是合一的
主的配电网） • 22V/380V——直接接地
• 二 低压系统接地形式
• 1、TN系统：TN——S、（分开）TN——C （合并） TN——C——S（先并后分）
• 电力系统有一点直接接地，电气装置外露可接近导 体通过PE线与该点连接。
• 二 低压系统接地形式 • 1、TN系统：TN——S、（分开）TN——C （合并）
• 3）、不适用于对连续供电要求较高及人身安全要 求较高的场合。
• （2）中性点非接地方式：指电力系统中性点不接 地或经消弧线圈、电压互感器、高电阻与接地装置 相连接；
• 1）可减少人身电击时流经人体的电流，降低设备 外壳对地电压；中性点不接地系统发生单相接地故 障时，接地相对地电压最低为零。
第一节 电力系统、电力网构成
电力网按其在电力系统中的作用不同，分为输电 网和配电网。
第一节 电力系统、电力网构成
输电网是电力网中的主网架 ，它以高压甚至超高压 将发电厂、变电所或变电所之间连接起来。
配电网是直接将电能送到用户的网络，分为高压配 电网即指110kV及以上电压、中压配电网指（35kV） 10kV、6kV、3kV电压及低压配电网220V、380V。
一、大型电力系统优点 大型电力系统主要在技术经济上具有下列优点： 1.提高了供电可靠性； 2.提高灵活性和减少了系统的备用容量(大型电
地；I——所有带电部分与地绝缘，或经一点阻抗接 地。
• 第二字母：表示装置的外露可接近导体的对地关系 ：T——外露可接近导体对地直接作电气连接，此 接地点与电力系统的接地点无直接关连。N——外 露可接近导体通过保护线与电力系统的接地点直接 作电气连接。
• 若后面还有字母时：S——中性线和保护线是分开的 ； C——中性线和保护线是合一的
主的配电网） • 22V/380V——直接接地
• 二 低压系统接地形式
• 1、TN系统：TN——S、（分开）TN——C （合并） TN——C——S（先并后分）
• 电力系统有一点直接接地，电气装置外露可接近导 体通过PE线与该点连接。
• 二 低压系统接地形式 • 1、TN系统：TN——S、（分开）TN——C （合并）
• 3）、不适用于对连续供电要求较高及人身安全要 求较高的场合。
• （2）中性点非接地方式：指电力系统中性点不接 地或经消弧线圈、电压互感器、高电阻与接地装置 相连接；
• 1）可减少人身电击时流经人体的电流，降低设备 外壳对地电压；中性点不接地系统发生单相接地故 障时，接地相对地电压最低为零。

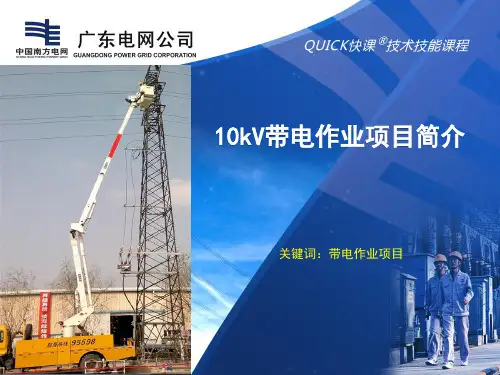

10kV带电作业项目培训内部资料PPT课件
10kV带电作业项目简介
10kV架空线路台架（刀闸）带电断、接火
应用：配网基建及业扩工程中新建台区带电接火，增、减容工程 的带电断、接火。
10kV带电作业项目简介
10kV架空线路台架（刀闸）带电断、接火
应用：配网基建及业扩工程中新建台区带电接火，增、减容工程 的带电断、接火。
10kV带电作业项目简介
绝缘平台（脚手架）
10kV带电作业项目简介
绝缘平台（脚手架）
10kV带电作业项目简介
绝缘平台（脚手架）
10kV带电作业项目简介
绝缘平台（脚手架）
绝缘平台带电接火实例一：
10kV带电作业项目简介
绝缘平台（脚手架）
绝缘平台带电接火实例二：
10kV带电作业项目简介
绝缘平台（脚手架）
绝缘平台带电搭接断路器两侧引线实例：
10kV带电作业项目简介
10kV架空线路带电立、撤杆、扶正电杆
带电立杆：
10kV带电作业项目简介
10kV架空线路带电立、撤杆、扶正电杆
带电撤杆：
10kV带电作业项目简介
10kV架空线路带电立、撤杆、扶正电杆
带电撤杆：
过去更换电杆模式
10kV带电作业项目简介
10kV架空线路带电立、撤杆、扶正电杆
10kV带电作业项目简介
10kV架空线路带电旁路作业
高压保供电实例：
10kV带电作业项目简介
10kV架空线路带电旁路作业
高压保供电实例：
10kV带电作业项目简介
10kV架空线路带电旁路作业
线路合环、解环供电实例：
10kV带电作业项目简介
10kV架空线路带电旁路作业
T型接法线路快速转供电实例：接入旁路电缆装置，合上35T1开关、 35T2开关（ 35T3开关断开状态），解口农场线#35塔跳线，断开35T1开 关，合上35T3开关，可实现农场线#35塔后段线路由南岸线供电。
10kV中压开关柜知识培训PPT演示课件
（Z）——配真空断路器
T——采用弹操机构
1250——额定电流（1250A）
31.5——开断（31.5kA）
10
实例
“XGN15-12(F.R)/T100-31.5”型号解读
X——箱式交流金属封闭开关设备 G——固定式 N——户内 15——设计序号 12——额定电压（12kV） （F.R）——配负荷开关+熔断器组合；
做防水试验时试样运行 做防水试验时试样静止
气候条件
对人员防护的含义 防止接近危险部件
1.7.第9位为开关柜的额定电流，以安培值表示（A） 。 1.8.第10位为开关柜的额定短路开断电流或额定短时耐受电流，
以千安值表示（kA）。
9
实例
“KYN28A-12（Z）/T1250-31.5”型号解读
K——铠装式交流金属封闭开关设备
Y——移开式
N——户内
28——设计序号
A——改进顺序号
12——额定电压（12kV）
2.按结构特征分 a.固定式
SF6负荷开关、真空负荷开关、压气负荷开关等均采用固 定安装方式。特点：运行可靠，维修不方便。 b.移开式
断路器手车、PT手车、计量手车、隔离手车等均采用移 开安装方式。特点：检修方便，梅花触头容易发生故障。 3.按使用场所分 a. 户内
我们公司大部分产品都是户内产品 b. 户外
箱式变、GW-126户外交流高压隔离开关
4
二、开关柜型号命名
开关柜型号是根据由国家机械工业部发布的行业标准 《JB/T 8754 高压开关设备型号编制办法》来命名。
JB/T 8754标准为推荐性而非强制性，因此开关柜命名不一 定完全遵循本标准。
公司产品： 按标准命名：KYN28A-12、XGN15-12、XGN87-12； 未按标准命名：HXGN17-12、XGNX-12
高低压基础知识培训ppt课件
电压互感器（PT）
符号：
与变压器原理相同，用于高低压的转换，便 于测量仪表的100V要求（继电保护、电压 取样），比如电柜上的电压指示，三相电度 表的电压取样。比如控制电源、测量、指示 等等。
变压器
符号：
我们常用变压器有两种：干式、油浸式。 干式：目前东莞市供电部们要求的干式变压器为SCB10-、SCB11-、 SGB10-、SGB11等等； 油浸式：目前东莞市供电部们要求的油浸式变压器型号为S11-及 S12以上； 常用变压器的容量选择：100kVA、160kVA、200kVA、250kVA、 315kVA、400kVA、500kVA、630kVA、800kVA、1000kVA、 1250kVA、1600kVA、2000kVA、2500kVA、3150kVA。 常用品牌：浩莱、广高、禅星特、顺特、海鸿、粤华、华成。
